1-3电气接地装置隐蔽工程检查记录20-26
电气接地装置隐蔽
审核意见：
符合规范和设计要求。
□同意隐蔽□修改后自行隐蔽□不同意，ቤተ መጻሕፍቲ ባይዱ改后重新报验
质量问题：
无。
参加人员签字
施工单位
湖北广盛建设集团有限责任公司
项目技术负责人
质检员
施工员
监理（建设）单位
宜昌平湖工程建设监理有限责任公司
专业监理工程师
（建设单位项目专业技术负责人）
本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。

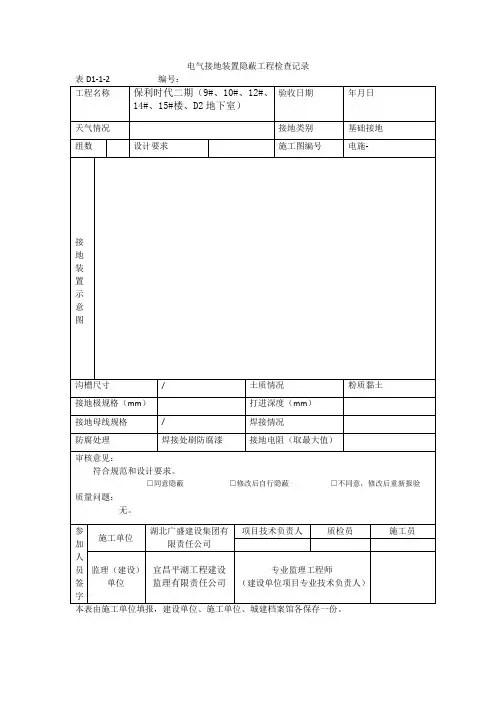

电气接地装置隐蔽工程检查记录
表D1-1-2编号：
工程名称
保利时代二期（9#、10#、12#、14#、15#楼、D2地下室）
验收日期
年月日
天气情况
接地类别
基础接地
组数
设计要求
施工图编号
电施-
接地装置示意图
沟槽尺寸
/
土质情况
粉质黏土
接地极规格（mm）
打进深度（mm）
接地母线规格
/
焊接情况
防腐处理
焊接处刷防腐漆
电气接地装置隐蔽工程检验记录(表D1-1-3)
4
表D1-1-3 工程名称
电气接地装置隐蔽工程检查记录
编号：
富卓花园广场8号楼
验收日期
XXXX年XX月XX日
天气情况
晴
接地类别
重复接地
组数
10
设计要求
≤0.5 Ω
施工图编号
绘制比例要适当，注明各组别编号及有关尺寸。
电施-08
接 地 装 置 示 意 图
沟槽尺寸
1000mm×800mm
土质情况
粉质粘土
接地极规格（mm） 镀锌圆钢φ50
打进深度（mm）
2000
接地母线规格 镀锌扁钢-40×4
焊接情况
符合要求
防腐处理
/
审核意见： 同意隐蔽
质量问题：
接地电阻（取最大值）
0.5Ω
修改后自行隐蔽
不同意，修改后重新报验
无。
参
加
监理（建设）单位
人
员
签
字
XXX
施工单位 技术负责人
XXX
湖北广厦建设集团公司
编号：
富卓花园广场8号楼
验收日期
XXXX年XX月XX日
天气情况
晴
接地类别
基础接地
组数
10
设计要求
≤0.5 Ω
施工图编号
绘制比例要适当，注明各组别编号及有关尺寸。
电施-11
接 地 装 置 示 意 图Fra bibliotek沟槽尺寸
1400mm×1000mm
土质情况
粘土
接地极规格（mm） φ50
打进深度（mm）
2800
质检员
施工员
XXX
XXX
本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。
电气接地装置隐蔽验收记录
编号：019
工程名称
施工单位
分项工程名称
火灾自动报警及消防联动
监理（建设）单位
天气情况
晴
验收日期
接地类别
防雷接地
组数
2
设计要求
≤1
Ω
接地装置示意图[ห้องสมุดไป่ตู้制比例要适当，注明各组别编号及有关尺寸（mm）]
利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网状接地体，基础钢筋上用φ12圆钢在直螺纹套筒处搭接，搭接倍数为钢筋直径的6倍，双面施焊。A轴交1、4、7轴，D轴交1、4、7轴避雷引上线与基础接地网焊接可靠，在避雷引下线上用40*4镀锌扁钢引至散水坡外，在主楼及裙楼基础周圈用40*4焊接成闭合回路；
沟槽尺寸
土质情况
一般粘土
接地极规格（mm）
打进深度（mm）
接地母线规格
40*4镀锌扁钢
焊接情况
扁钢与扁钢搭接为扁钢宽度的2倍，不小于三面施焊；圆钢与钢筋搭接为钢筋直径的6倍，双面施焊；钢筋与扁钢搭接为钢筋直径的6倍，双面施焊。
防腐处理
沥青防腐漆
接地电阻
（取最大值）
0.4欧
验收结论
符合设计及规范要求
施工单位
监理（建设）单位
专业工长：
专业质量检查员:
项目专业技术(质量)负责人:
监理工程师：
（建设单位项目专业技术负责人）
（公章）
（公章）
建筑电气接地装置隐蔽工程检查记录
建筑电气接地装置隐蔽工程检查记录建筑电气接地装置隐蔽工程检查记录项目名称：项目地点：检查日期：检查人员：一、接地装置材料检查：1. 接地装置材料是否符合设计要求，包括接地极、接地线、接地排等。
2. 接地装置材料的规格、型号、材质是否符合设计要求。
3. 接地装置材料的数量、尺寸是否与设计要求一致。
4. 接地装置材料是否有损坏、变形、锈蚀等情况。
二、接地装置施工检查：1. 接地极的埋设深度是否符合设计要求。
2. 接地极的埋设位置是否符合设计要求。
3. 接地极的固定方式是否牢固可靠。
4. 接地极与接地线的连接是否紧固可靠。
5. 接地线的敷设是否符合设计要求，是否有明显的弯曲、拉伸等情况。
6. 接地线与接地排的连接是否紧固可靠。
7. 接地排的固定方式是否牢固可靠。
8. 接地排与主接地线的连接是否紧固可靠。
三、接地装置测试检查：1. 使用接地电阻测试仪对接地装置进行测试，记录测试结果。
2. 测试结果是否符合设计要求，接地电阻是否在规定范围内。
3. 如有测试结果不符合要求的情况，需记录具体情况，并提出整改措施。
四、其他检查事项：1. 检查接地装置的标识是否清晰可见。
2. 检查接地装置周围是否有其他设备或物品影响其正常工作。
3. 检查接地装置的防护措施是否到位，如防雷装置、防腐涂层等。
五、存在的问题及整改措施：1. 根据检查结果，列出存在的问题及整改措施。
2. 给出整改问题的时间要求和责任人。
六、备注：在此处记录其他需要说明的事项。
以上是建筑电气接地装置隐蔽工程检查记录的详细内容，根据具体项目情况，可以适当增加或调整检查内容。
电气接地装置隐蔽验收记录
沟槽尺寸
随土建基础开挖
土质情况
筏板混凝土
接地极规格（mm）
/
打进深度
（mm）
/
接地母线规格
φ16、φ25
螺纹钢筋
焊接情况
焊接长度大于15cm，焊缝饱满，无夹渣
防腐处理
/
接地电阻
（取最大值）
检验结论
施工单位
监理（建设）单位
专业工长：
专业质量检查员：
项目专业技术（质量）负责人：
（公章）
监理工程师：
（建设单位项目专业技术负责人）
10-14轴/A-E轴 ：利用基础梁内4根φ16主钢筋作自然接地装置，所有直螺纹连接处均用φ12热镀锌圆钢做跨接处理，钢筋与钢筋、钢筋与带铁为双面施焊，带铁与带铁为三面施焊，焊接长度大于15cm，焊缝饱满，无夹渣，利用40*4热镀锌扁钢与地下车库接地网连接贯通，与结构柱内2根φ25的主筋（引下线利用筋）可靠焊接，2根φ25的主筋采用等差弯型钢筋连接、贯通且已标识。总等电位联结(MEB)箱、电梯轨道、水暖井、电井接地就近采用40*4热镀锌扁钢与接地网连接预留，符合要求。各连接处做法见下图，具体位置及走向见附图。
电气接地装置隐蔽验收记录
验收结论
满足设计及规范要求
施工单位 专业工长： 项目专业质量检查员： 项目专业技术负责人：
监理（建设）单位 专业监理工程师： （建设单位项目专业负责人）
山东省建设工程质量监督总站监制
工程名称 分项工程名称
电气接地装置隐蔽验收记录
鲁 DQ-012 0 0 2
青岛第三十九中学规划建设项目一期 工程 教学楼
验收结论
满足设计及规范要求
施工单位 专业工长： 项目专业质量检查员： 项目专业技术负责人：
监理（建设）单位 专业监理工程师： （建设单位项目专业负责人）
山东省建设工程质量监督总站监制
接地做法： 1、隐蔽部位：A-F 轴基础（3#楼）。 2、利用结构基础内底板两根主筋≥16，焊接成电器通路，组成总等电位接地联结环网。 3、热镀锌扁钢-40×4 在建筑物独立基础柱、梁内敷设一周，与结构基础内两根主筋可靠焊接。 4、扁钢与扁钢搭接为扁钢宽度的两倍，四面施焊，扁钢与钢筋搭接为钢筋直径的 6 倍，双面施焊。 5、防腐处理：敷设在素混凝土内，保护层厚度不小于 50mm。
验收结论
满足设计及规范要求
施工单位 专业工长： 项目专业质量检查员： 项目专业技术负责人：
监理（建设）单位 专业监理工程师： （建设单位项目专业负责人）
山东省建设工程质量监督总站监制
工程名称 分项工程名称
电气接地装置隐蔽验收记录
鲁 DQ-012 0 0 5
青岛第三十九中学规划建设项目一期 工程 教学楼
工程名称 分项工程名称
电气接地装置隐蔽验收记录
鲁 DQ-012 0 0 1
青岛第三十九中学规划建设项目一期 工程 教学楼
施工单位
电气接地装置隐蔽工程验收记录
接地装置敷设情况检查表(计量单位：mm）
槽沟尺寸 1000×600 接地几规格 φ20镀锌圆钢
接地体规格 -40×4镀锌扁铁
防腐处理 热沥青防腐
检验结论 符合设计及规范要求
施 项目经理
工
单
专业技术员
位 质量检查员
土质情况
黏土
打进深度
1.5m
焊接情况
三面施焊
接地电阻
最大值
1.3Ω
检查日期
年月日
监理 （建 设） 单位 结论
电气接地装置隐蔽工程验收记录
工程名称 接地类型
拜城县热斯坦村富民安居工程1 施工单位
街坊7号商业楼
室外接地
组数 1
设计要求
接地装置平面示意图(按比例),编号及相关尺寸
拜城县康晨建筑工程有限责
任公司
沿地埋 图号 电施
设
2-1
1、接地体 按设计要求埋设位置开挖1.0m深，0.6m宽沟槽，将5根φ20×2500镀锌圆钢垂直打入
监理工程师 （建设单锌圆钢间距5m，接地极排列平行建筑物，距建筑物外墙3m。
2、接地母线 用-40×4镀锌扁铁紧帖圆钢外侧面施焊。
3、引出线用-40×4镀锌扁铁与接地母线焊接，搭接宽度为扁铁宽度的2倍，敷设至总配电箱 内。同时
用扁铁和总等电位箱连接。 4、所有埋地焊接处均用沥青漆防腐。 5、接地装置的位置及走向均设计图电施2-1的要求进行埋设，隐蔽装置图附后。
电气 接地隐蔽工 程 验 收 记 录
1、本层的柱、剪力墙插筋在基础平板中的锚固构造祥04G101-3。
2、框架柱插筋型号.配筋尺寸祥地下一层框架柱结构平面图结施06框柱纵向钢筋全部深至基础的底筋处插入基底的钢筋设置水平长度为8d的直钩并不小于150mm，柱接头错开1000mm。
3、剪力墙约束边缘构件和剪力墙钢筋插筋型号尺寸祥见地下一层剪力墙结构平面图结施-21页，剪力墙的边缘构建纵向钢筋全部伸至基础的底筋处插入基底的钢筋设置水平长度为8d的直钩并不小于150mm。
剪力墙的墙身的竖向钢筋错入基础梁和基础板内锚固长度满组La34d并设置水平长度为8d的直钩并不小于150mm.
4、柱、剪力墙的钢筋连接均采用直螺纹连接，焊工：李兴洪上岗证号：65000220051226
钢筋连接的型号及数量为HRB40028 （124个）；25：（919个）；22：500（个）；20：（450个）；18（1180个）；16 738（个）
5、挡土墙和NQ、LKQ墙体插筋的型号、尺寸、位置祥人防设计院，防空地下室平面图结施—03、结施—06。
6、门框墙、竖井配筋的型号、尺寸、位置祥人防设计院，结构设计总说明结施—01页、02页，防空地下室平面图结施-03页及门框墙、墙体、竖井配筋大样结施—06
7、防空地下室砼构件纵向受拉钢筋的锚固长度LaF=1.05LaE25为900mm。
8、地下室柱、剪力墙砼标号为：C60砼采用抗渗砼等级为P8，钢筋保护层：柱为 30mm厚
剪力墙为：15mm厚，挡土墙为：450mm厚。
（商品砼均采用兵团一建搅拌站）。
避雷及接地装置接地隐蔽工程验收记录
避雷及接地装置接地隐蔽工程验收记录
一、验收单位：验收单位：年月日
二、工程概况：
项目名称：
项目地点：
施工单位：
监理单位：
设计单位：
三、施工工艺及材料：
1.避雷器型号及规格：
2.避雷接地装置类型：
3.接地材料：
四、隐蔽工程验收：
1.开挖接地体验收
a.开挖接地体位置与尺寸是否符合设计要求？
b.开挖接地体深度是否符合设计要求？
c.接地体底部是否平整？
d.接地体周围是否有明显的裂缝或变形？
e.接地体底部是否碾压整平？
2.接地体材料验收
a.接地体材料是否符合设计要求？
b.接地体连接件是否齐全、无损坏？
3.埋设接地体验收
a.接地体埋设是否符合设计要求？
b.接地体周围是否有外来物或建筑垃圾？
4.接地装置与避雷器验收
a.避雷器安装位置是否符合设计要求？
b.避雷器安装固定是否牢固？
c.避雷器引下线安装高度是否符合规范要求？
d.接地网布置是否合理？
e.接地装置与设备之间的连接是否良好？
五、验收结论：
1.验收合格
2.验收不合格，需要重新整改。
六、存在的问题及整改要求：
1.问题描述：
2.整改要求：
七、其他事项：
1.验收人员签名：
2.监理单位签字：
3.施工单位签字：
4.设计单位签字：
以上是避雷及接地装置接地隐蔽工程的验收记录，如有不足之处，请多多指教。
接地装置隐蔽验收记录
距离（㎜）
/
邻近建筑物
距离（㎜）
10m
简图及说明：
1．六面梁板防雷局部等电位接地，按电施标准图集 02D501-2 施工，利用承台梁、立
柱等基础钢筋作接地体，采用 40*4 镀锌扁钢作接地跨接，搭接长度≥6d；
2．焊接质量符合设计和施工规范要求。
○1
○10
○E
○A
验收结论：
与梁筋连通
○1
○10
试验符合设计及《建筑电气工程施工质量验收规范》GB50303-2002，同意 验收。
距离（㎜）
/
邻近建筑物
距离（㎜）
20m
简图及说明：
1．屋面梁板防雷局部等电位接地，按电施标准图集 02D501-2 施工，利用承台梁、立
柱等基础钢筋作接地体，采用 40*4 镀锌扁钢作接地跨接，搭接长度≥6d；
2．焊接质量符合设计和施工规范要求。
○1-1
○2-1
○F
○A
验收结论：
与梁筋连通
○1-1
○2-1
专业工长
专业监理工程师： （建设单位项目专业技术负责人）
4
如有帮助，欢迎下载支持
接地装置隐蔽验收记录
工程名称
隐蔽日期
年月日
类别 部位名称
利用基础的接地装置
桩基
承台梁
立柱
人工接地装置 接地体 接地母线 引下线
材质
螺纹钢
规格
Ф22
单位
根
数量 焊接倍数 埋设深度
2*26 ≥6d 板内
排列形式
竖型
顶端与地表
年月日
类别 部位名称
利用基础的接地装置
桩基
承台梁
立柱
