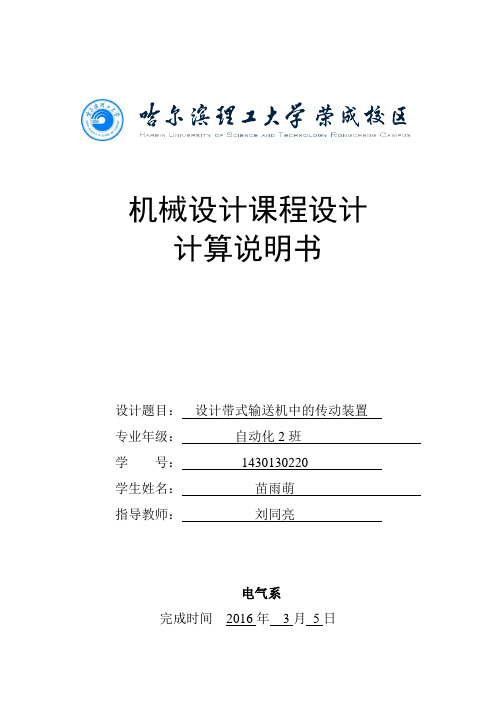

机械设计课程设计计算说明书设计题目：设计带式输送机中的传动装置专业年级：自动化2班学号：1430130220学生姓名：苗雨萌指导教师：刘同亮电气系完成时间2016年3月5日机械设计课程设计任务书目录一、电机的选择 (1)二、传动装置的运动和动力参数计算 (2)三、V带传动设计 (3)四、设计减速器内传动零件（直齿圆柱齿轮） (5)五、轴的结构设计计算 (7)六、轴的强度校核 .......................................... 错误！未定义书签。
七、校核轴承寿命 .......................................... 错误！未定义书签。
八、键连接的选择和计算 (12)九、箱体的设计 (13)十、心得体会 (14)一、电机的选择1.1 选择电机的类型和结构形式：依工作条件的要求，选择三相异步电机： 封闭式结构 U=380 V Y 型1.2 电机容量的选择工作机所需的功率P W =Fv /1000= 3.36 kW V 带效率η1： 0.96滚动轴承效率（一对）η2： 0.96 闭式齿轮传动效率（一对）η3: 0.97 联轴器效率η4： 0.97工作机（滚筒）效率η5(ηw )： 0.96 传输总效率η= 0.84 则，电动机所需的输出功率P d = P W /η=4.96 kW1.3 电机转速确定卷筒轴的工作转速W 601000πvn D⨯== 76.43 r/minV 带传动比的合理范围为2~4，一级圆柱齿轮减速器传动比的合理范围为3-5，则总传动比的合理范围为'i =6-20，故电动机转速的可选范围为：d W 'n i n =⋅= 458.6 ~ 1528.6 r/min在此范围的电机的同步转速有: 1000 1500 r/min 依课程设计指导书表18-1：Y 系列三相异步电机技术参数（JB/T9616-1999）选择电动机型 号： Y132M-6 额定功率P ed ： 4 同步转速n ： 1000R/min 满载转速n m ： 960二、传动装置的运动和动力参数计算总传动比：mWn i n == 12.56 2.1 分配传动比及计算各轴转取V 带传动的传动比i 0= 2.5 则减速器传动比i =i /i 0= 5.024取一级圆柱齿轮减速器高速级的传动比1i = 2.646 则低速级传动比21i i i == 1.8992.2 传动装置的运动和动力参数计算0轴（电动机轴）0d P P == 4.96 kW0m n n == 960 r/min009550P T n == 49.34 N ⋅m 1轴（高速轴） 101P P η=⋅=4.76 kW 010n n i == 384 r/min1119550P T n ==118.38 N ⋅m 2轴（低速轴） 2123P P ηη=⋅⋅= 4.571 kW121n n i == 30.573 r/min 2229550P T n == 1427.83 N ⋅m 3轴（滚筒轴） 3223P P ηη=⋅⋅= 4.39 kW232n n i == 30.573 r/min 3339550P T n == 1371.292 N ⋅m 以上功率和转矩为各轴的输入值，1~3轴的输出功率或输出转矩为各自输入值与轴承效率的乘积。
V带传动1.2
哈尔滨工业大学机械设计大作业设计计算说明书题目V带传动设计学院机电学院班号姓名日期目录一、机械设计任务书 (1)二、选择电动机 (1)三、确定设计功率P (1)d四、选择带的型号 (2)五、确定带轮的基准直径d d1和d d2 (2)六、验算带的速度 (2)七、确定中心距a和V带基准长度L (2)d八、计算小轮包角 (3)九、确定V带根数Z (3)十、确定初拉力F0 (4)十一、计算作用在轴上的压力F Q (5)十二、带轮结构设计 (5)1.带轮材料选择 (5)2.带轮结构形式 (5)3.带轮结构尺寸 (5)十三、参考文献 (6)一、机械设计任务书题目:带式运输机， 结构简图见下图:带式运输机，机器工作平稳，单向回转，成批生产 原始数据如下：二、选择电动机由方案图表中的数据要求，查文献[2]表15.1 Y 系列三相异步电动机的型号及相关数据选择可选择Y132M1-6,可查得轴径为38mm,长为80mm.三、确定设计功率d P设计功率是根据需要传递的名义功率、载荷性质、原动机类型和每天连续工作的时间长短等因素共同确定的，表达式如下：d A m P K P式中 P m ——需要传递的名义功率；AK ——工作情况系数，按文献[1]表5.7工作情况系数A K 选取A K =1.2。
所以1.24 4.8kW d A m P K P ==⨯=四、选择带的型号查文献[1]图5.17可选取A 型带。
五、确定带轮的基准直径d d1和d d2查文献[1]表5.8 V 带带轮最小基准直径m in d d 知A 型带m in d d =75mm,又由文献[1]表5.4选取小带轮基准直径：1125d d m m =；大带轮基准直径：2112125mm 250mm d d d i d ==⨯=查文献[1]表5.4选取大带轮基准直径2250d d m m =，其传动比误差05%i ∆=<，故可用。
六、验算带的速度11m ax 125960 6.28/25/601000601000d d n v m s v m s ππ⨯⨯===<=⨯⨯式中 1n ——电动机转速；1d d ——小带轮基准直径； 由上式可知符合要求。
哈工大带传动电算程序 高分版
H a r b i n I n s t i t u t e o f T e c h n o l o g y哈尔滨工业大学机械设计作业设计计算说明书课程名称：机械设计设计题目：V带传动设计院系：机电工程学院班级：设计者：学号：指导教师：设计时间：2014.11.25哈尔滨工业大学一、程序框图二、V带设计程序#include<stdio.h>#include<math.h>#include<string.h>#define PAI 3.14int TYPE_TO_NUM(char type); /*将输入的字符（不论大小写）转换为数字方便使用*/ float Select_Ki(float i); /*查表选择Ki的程序*/float Select_KA(float H,int GZJ,int YDJ); /*查表选择KA的程序*/float Select_KL(float Ld,int TYPE); /*查表选择KL的程序*/float Select_M(int TYPE); /*查表选择m的程序*/float Select_dd1(int TYPE); /*查表选择小轮基准直径dd1的程序*/float Select_dd2(int dd1,float i); /*查表选择大轮直径dd2的程序*/float Compute_P0(float V,int TYPE,float dd1); /*计算P0的程序*/float Compute_DIFP0(int TYPE,float Ki,int n1); /*计算DIFP0的程序*/float Compute_VMAX(int TYPE); /*计算VMAX的程序*/float Compute_KALF(float ALF1); /*计算KALF的程序*/float Compute_B(int TYPE,int z); /*计算带宽B的程序*/float* Compute_LAK(float dd1,float dd2,int TYPE); /*计算Ld，a，KL的程序*/main(){float P,H,i,n1,KA,Ki,dd1,dd2,V,P0,DIFP0,Pd,VMAX,*LAK,m,Ld,KALF,a,KL,z,F0,ALF1,Q,B;int YDJ,GZJ,TYPE,ANS;char type,ans;printf(" V带传动设计程序\n");printf(" 机电学院1120830201 闫振\n");START: printf("请输入原始参数:\n");printf("传递功率P(KW):");scanf("%f",&P);printf("小带轮转速n1(r/min)：");scanf("%f",&n1);printf("传动比i:");scanf("%f",&i);printf("每天工作时间H(h):");scanf("%f",&H);printf("原动机类型(1或2):");scanf("%d",&YDJ);printf("工作机载荷类型:\n1,载荷平稳\n2,载荷变动较小\n3,载荷变动较大\n4,载荷变动很大\n");scanf("%d",&GZJ);DX: printf("带型:");scanf(" %c",&type);TYPE=TYPE_TO_NUM(type);KA= Select_KA(H,GZJ,YDJ);Pd=KA*P;VMAX=Compute_VMAX(TYPE);DD1:dd1=Select_dd1(TYPE);V=PAI*dd1*n1/60000;while(V>VMAX){printf("所选小轮基准直径过小!请重新选择!\n");dd1=Select_dd1(TYPE);V=PAI*dd1*n1/60000;}dd2=Select_dd2(dd1,i);P0=Compute_P0(V,TYPE,dd1);Ki=Select_Ki(i);DIFP0=Compute_DIFP0(TYPE,Ki,n1);LAK=Compute_LAK(dd1,dd2,TYPE);Ld=LAK[0];a=LAK[1];KL=LAK[2];ALF1=180-57.3*(dd2-dd1)/a;KALF=Compute_KALF(ALF1);z=ceil(Pd/(KALF*KL*(P0+DIFP0)));if(z>=10)goto DX;m=Select_M(TYPE);F0=500*Pd*(2.5-KALF)/(z*V*KALF)+m*V*V;Q=2*z*F0*sin(ALF1*PAI/360);B= Compute_B(TYPE,z);printf(" 计算结果\n");printf("小轮直径:%f mm\n大轮直径:%f mm\n中心距:%f mm\n带长:%f mm\n带宽:%f mm\n 带的根数:%f\n初拉力:%f N\n轴压力:%f N\n",dd1,dd2,a,Ld,B,z,F0,Q);X: printf("计算下一组带轮直径按'Y',重新开始按'S',结束按'N':");scanf(" %c",&ans);ANS=TYPE_TO_NUM(ans);if(ANS==6)goto DD1;else if(ANS==7)goto START;else if(ANS==8)printf("程序结束");else{printf("输入错误，请重新输入");goto X;}}float Select_KA(float H,int GZJ,int YDJ){float ka1[4][3]={{1.0,1.1,1.2},{1.1,1.2,1.3},{1.2,1.3,1.4},{1.3,1.4,1.5}};float ka2[4][3]={{1.1,1.2,1.3},{1.2,1.3,1.4},{1.4,1.5,1.6},{1.5,1.6,1.8}};float KA;if(YDJ==1){if(H<10)KA=ka1[GZJ-1][0];else if(H>16)KA=ka1[GZJ-1][2];elseKA=ka1[GZJ-1][1];}if(YDJ==2){if(H<10)KA=ka2[GZJ-1][0];else if(H>16)KA=ka2[GZJ-1][2];elseKA=ka2[GZJ-1][1];}return KA;}float Select_Ki(float i){float m;float Ki[10]={1.0000,1.0136,1.0276,1.0419,1.0567,1.0719,1.0875,1.1036,1.1202,1.1373};float I[10]={1.00,1.02,1.05,1.09,1.13,1.19,1.25,1.35,1.52,2.00};int j=9;for(j=9;j>=0;j--){m=i-I[j];if(m>=0)break;}return Ki[j];}int TYPE_TO_NUM(char type){int x;if(type<91)type+=32;switch(type){case 'z':x=0;break;case 'a':x=1;break;case 'b':x=2;break;case 'c':x=3;break;case 'd':x=4;break;case 'e':x=5;break;case 'y':x=6;break;case 's':x=7;break;case 'n':x=8;break;}return x;}float Compute_P0(float V,int TYPE,float dd1){float P0;float K1[6]={0.246,0.449,0.794,1.48,3.15,4.57};float K2[6]={7.44,19.02,50.6,143.2,507.3,951.5};float K3[6]={0.441e-4,0.765e-4,1.31e-4,2.34e-4,4.77e-4,7.06e-4};P0=(K1[TYPE]*pow(V,-0.09)-K2[TYPE]/dd1-K3[TYPE]*V*V)*V;return P0;}float Compute_DIFP0(int TYPE,float Ki,int n1){float Kb,DIFP0;float KB[6]={0.2925e-3,0.7725e-3,1.9875e-3,5.625e-3,19.95e-3,37.35e-3};Kb=KB[TYPE];DIFP0=Kb*n1*(1-1/Ki);return DIFP0;}float Select_dd1(int TYPE){int i;float dd1;float DD1[6][4]={{50,63,71,80},{75,90,100,125},{125,140,160,180},{200,250,315,400},{355,400,450,500},{500,560,630,710}};printf("该带型推荐的小带轮基准直径有(mm):\n");for(i=0;i<4;i++){printf("%.2f ",DD1[TYPE][i]);}printf("\n请选择小带轮直径dd1:");scanf("%f",&dd1);return dd1;}float Select_dd2(int dd1,float i){float DD2[]={50,56,63,71,80,90,100,112,125,140,150,160,180,200,224,250,280,315,355,400,425,450,500,560,600,630,710,800};float dd2,temp,t;int j=0;temp=i*dd1;for(j=0;j<28;j++){t=temp-DD2[j];if(t<=0)break;}if((DD2[j]-temp)<(temp-DD2[j-1]))dd2=DD2[j];elsedd2=DD2[j-1];return dd2;}float* Compute_LAK(float dd1,float dd2,int TYPE){int j=0;float a1,a2,a0,Ld0,temp,KALF,Ld,a,KL;float LAK[3];float kl[23][6]={{400,0.87},{450,0.89},{500,0.91},{560,0.94},{630,0.96,0.81},{710,0.99,0.83},{800,1.00,0.85,0.82},{900,1.03,0.87,0.84,0.83},{1 000,1.06,0.89,0.86,0.86,0.83},{1120,1.08,0.91,0.88,0.88,0.86},{1250,1.10,0.93,0.90,0.91,0.89},{1400,1.14,0.96,0.92,0.93,0. 91},{1600,1.16,0.99,0.95,0.95,0.93},{1800,1.18,1.01,0.98,0.97,0.96},{2000,0,1.03,1.00,0.99,0.98},{2240,0,1.06,1.03,1.02,1.00},{2 500,0,1.09,1.05,1.04,1.03},{2800,0,1.11,1.07,1.07,1.06},{3150,0,1.13,1.09,1.09,1.08},{3550,0,1.17,1.13,1.12,1.11},{4000 ,0,1.19,1.15,1.15,1.14},{4500,0,0,1.18,1.18,1.17},{5000,0,0,0,1.21,1.20}};a1=0.7*(dd1+dd2);a2=2*(dd1+dd2);printf("请输入初估中心距a0(范围为%.2fmm~%.2fmm):",a1,a2);scanf("%f",&a0);Ld0=2*a0+(dd1+dd2)*PAI/2+(dd2-dd1)*(dd2-dd1)/a0/4;for(j=0;j<23;j++){temp=Ld0-kl[j][0];if(temp<=0)break;}if((Ld0-kl[j-1][0])>(kl[j][0]-Ld0)){ Ld=kl[j][0];KL=kl[j][TYPE+1];}else{ Ld=kl[j-1][0];KL=kl[j-1][TYPE+1];}a=a0+(Ld-Ld0)/2;LAK[0]=Ld;LAK[1]=a;LAK[2]=KL;return LAK;}float Compute_VMAX(int TYPE){float VMAX;switch(TYPE){case 0:case 1:case 2:case 3:VMAX=25;break;case 4:case 5:VMAX=30;break;}return VMAX;}float Select_M(int TYPE){float m;float M[6]={0.06,0.1,0.17,0.3,0.6,0.9};m=M[TYPE];return m;}float Compute_B(int TYPE,int z){float f[6]={8,10,12.5,17,23,29};float e[6]={12,15,19,25.5,37,44.5};float B;B=(z-1)*e[TYPE]+2*f[TYPE];return B;}float Compute_KALF(float ALF1){floatkalf[2][14]={220,210,200,190,180,170,160,150,140,130,120,110,100,90,1.20,1.15,1.10,1.05,1.00, 0.98,0.95,0.92,0.89,0.86,0.82,0.78,0.73,0.68},KALF;int i;for(i=0;i<14;i++){if(ALF1<kalf[0][i]&&ALF1>kalf[0][i+1]){KALF=kalf[1][i]+(kalf[1][i]-kalf[1][i+1])*(ALF1-kalf[0][i])/10;break;}}return KALF;}三、程序运行截图。
带式输送机中的V带传动
名称数值单位传动功率P 5.5 kW主动轴转速n1 960 r/min从动轴转速n2 358.343 r/min传动比i 2.679 无设计功率Pd 6.05 kW小带轮基准直径d 55 mm大带轮基准直径d 330 mm初定轴间距a0 720 mm所需基准长度Ld 2180 mm实际轴间距a 725 mmP1 1.64 kW△P1 0.3 kWV带的根数z 4 无单根V带的预紧力199.88 N图5－21输出结果5.5 带式输送机中的V带传动的设计在图1－1带式输送机中，电动机传递的功率p=4kW，电动机转速n1=1440r/min，电动机伸出端直径38 mm，电动机伸出端轴安装长度80 mm。
减速器高速轴伸出端直径24mm，减速器高速轴伸出端长度45 mm。
传动比i=1.56，设计该带式输送机中的V带传动。
为了掌握和比较以上讨论的两种V带传动设计方法，现分别用一般设计V带传动的方法和在计算机上用V带设计软件设计的方法进行设计。
一．用传统设计V带传动的方法设计解：1．确定计算功率据式（5－5）得P c=K A P=1.2×4=4.8kw工作情况系数K A=1.2由表5－4查得2．选择带的型号据图5－11 选用A型三角皮带3．确定大小带轮的基准直径d1、d2据据图5－11及表5－5取小带轮的基准直径d1=320mm则大带轮的基准直径d2=i d1=156×320=500mm 取大带轮基准直径d2=500mm4．验算带的速度v据式（5－6）得113.141129605.63/601000601000d n v m s π⨯⨯===⨯⨯5m/s<v<25m/s ∴带的速度合适。
5．初定中心距a 0 据式（5－7）得0.7(d 1+ d 2)≤a o ≤2(d 1+ d 2) 0.7(15+250)=253mm ≤a o ≤2(15+ 250)=724mm ∴初定中心距a o =700mm 6 确定V 带的标准长度L d 据式（5－8）得221221d000π()() 3.14(112250)(250112)2270019752424700d d d d L a mm a +-⨯+-=++=⨯++=⨯据表5－3 取V 带的标准长度L d =2000mm V 带标记：A2000 GB11544－897 计算实际中心距a 据式（5－9）得2000197570071322d o L L a ao mm --≈+=+= 取实际中心距a=710mm （符合题中中心距大于700mm 的要求）考虑到调整和补偿初拉力的需要，据式（5－10）得定中心距的变化范围为： a min =a －0.015L d =710－0.015×2000=680mm a max =a+0.03L d =710+0.03×2000=770mm 8．验算小带轮包角α 1 据式（5－11）得00000021125011218057.318057.3169120(710d d a α--=-⨯=-⨯=≥合适）9．确定带的根数z由表5－6并用插值法得：P 1=1.16 kW 由表5－7并用插值法得：△P 1=0.108kW 由表5－8得：K α=0.98 由表5－3得：K L =1.03 据式（5－5）得11 4.83.75()(1.160.108)0.98 1.03c L P z P P K K α===+∆+⨯⨯根 取z=4根（满足z<10根，合适）10．计算压轴力F p 据（5－14）得22c 0α500 2.5500 4.8 2.5(1) 10.1 5.63197N 4 5.630.98P F qv zv K ⨯=-+⨯⨯⨯＝（－）＋＝式中q 由表5－2查取。
