煤矿井下自救器使用方法
ZY压缩氧自救器说明书
ZY—45型隔绝式压缩氧自救器型隔绝式压缩氧自救器用途:ZY—45型压缩氧自救器是一种隔绝式再生式闭路呼吸保护装置，主要用于煤矿井下发生爆炸、火灾、突出、冒顶堵人等各种事故时，现场人员配带用逃生互救，也可用于救护队抢救伤员时给他们配拥及于救护队员做备用呼吸器使用。
二、主要技术参数：1、使用时间：做工量54.8W时45min2、氧气瓶充填压力：20MPa3、氧气瓶储氧：≥80L4、.供气方式:20-3MPa定量供气≥1.2L/min20-5MPa 手动供气 >60L/min 安全阀开启压力：≤1MPa6、自动排气压力： 150p a-300Pa7、CO2吸收剂：≥43 0g8、气囊容积： >4L9、产品质量（包括CO2吸收剂剂氧气） 2.3Kg10、外形尺寸： 17 0*95*210三、结构ZY—45(原ZY45Y)型压缩氧自救器主要有鼻夹、口具、气囊、清净罐、清净罐底盖、排气阀、供氧接头、氧气瓶、减压器、安全阀、手动供气阀、开关主体、气瓶开关把手、压力表、安全瓶、呼吸阀组成。
四、工作原理1、供气原理：转动开关把手，打瓶阀，氧气瓶中的高压氧气就通过开关流入减压器和供气阀，这时减压器将以>1.2L/min的流量向气囊供气，如果定量供养不能满足人体需要时，可短时间按动手动补给板，以>60L/min的流量向气囊供气。
2、呼吸原理：使用时，人体咬住口具，加上鼻夹，人体就和自救器组成“人—机”呼吸系统。
呼吸时，气流通过呼吸阀经气囊进入清净罐，其中的CO2与清净罐中的CO2吸收剂发生化学反应，而被吸收。
余下的O2进入外气囊。
吸气时，通过吸气阀进入人体就完成了整个呼吸循环过程。
在整个佩用过程手，人的鼻孔被鼻夹夹住，通过“人口——口具”的呼吸连接，完全用嘴进行呼吸。
“人——机”呼吸系统与外界完全隔绝，有效的防止了甲烷瓦斯等有害气体进入人体。
五、使用方法：1、将自救器从佩戴时的腰部侧面移到人体正前面。
压缩氧自救器的使用方法和注意事项
压缩氧自救器的使用方法和注意事项压缩氧自救器又叫隔绝式压缩氧自救器，是以高压压缩氧气作为氧气源的可重复使用的自救逃生器材，主要在煤矿或普通大气压的作业环境中发生有毒有害气体突出及缺氧窒息性灾害时使用。
既然是自救逃生器材，那么作为煤矿工人就一定要会使用它，如果不会使用那么在灾害发生时就会造成悲剧的发生。
使用前的检查1、气囊、呼气管应无破损、粘合现象，胶粘部位应无开胶现象。
2、压力表应无破损、指针应指向表中数字18以上（蓝色区域）。
3、外壳应无变形和裂痕。
4、瓶开关手轮转动灵活。
自救器使用方法1、将自救器从佩带侧移到正前方。
2、拉开挂钩，取下上盖，展开气囊。
3、把口具放入口中，口具片应放在唇和齿之间，牙齿紧咬住牙垫并紧闭嘴唇。
4、逆时针转动开关手轮，然后用手指按动补气压板，鼓起，将鼻夹住鼻孔，用嘴呼吸。
5、使用时如果看见气囊在呼气后仍不太鼓或吸食气时有些憋，应及时向气囊补气。
可按动补气压板，气囊鼓起后停止补气。
也可用力吸气，气囊吸瘪后补气压板压迫补气杆自动补气。
自救器注意事项1、携带自救器前，观察压力表的指示值不得低于18MPA，使用时随时查看压力值，以掌握用氧情况及撤离的时间2、请勿无故开启、磕碰及坐压自救器3、在未到达安全地点时不要摘下自救器4、逃生过程中，严禁拿出口具说话，只能用手势进行联络5、使用前应进行试用培训6、使用时应沉着，在呼吸气时要慢而深，口与罐体的距离不能太近以免呼气软管打折，使用后期清净罐温度略有上升为正常7、使用时应注意防止利器刺、划伤气囊。
8、在高温下使用自救器应遵守有关规定。
使用, 应对措施, 自救器, 问题自救器是入井人员在井下发生火灾、瓦斯、煤尘爆炸、煤与瓦斯突出时防止有害气体中毒或缺氧窒息的一种随身携带的呼吸保护器具。
国家规定每一入井人员必须携带自救器，然而，在煤矿虽然每一个矿工都配备了自救器，但是灾害发生时就会发现矿工使用自救器时出现了各种各样的问题，很多人根本不会使用或者使用不当，这就导致了在事故中不必要的伤亡。
新式自救器的使用操作
头带
气囊体
排气阀
课 程 目 录
自救器分类及特点 ZH-30D型自救器的结构 ZH-30D型自救器的工作原理 ZH-30D型自救器的佩戴方式 ZH-30D型自救器的注意事项及保养
ZH30D隔绝式化学氧自救器的工作原理
ZH30D隔绝式化学氧自救器为循环式闭路呼吸系统，人体呼气进 入生氧药罐，药罐产生的氧气进入气囊，储存起来，吸气时直接吸 入气囊中的氧气。气流在呼吸系统中绕行一周，与外界空气完全隔 绝。 呼气路径：呼气→口具→呼吸软管→组合阀→呼气软管→生氧 药罐→呼气中的水汽和CO2与药罐内的生氧药剂反应产生大量O2→气 囊 吸气路径:气囊中氧气混合气→吸气阀→呼吸软管→人体肺部 当生氧剂产生的氧气超出人体的耗氧量时，气囊内压力逐渐增 大，达到排气阀排气压力时，排气阀的阀门打开，排除多余气体， 保证呼吸正常进行。当气囊内压力小于排气压力时，排气阀自动关 闭。 生氧过程主要反应方程式为： 2KO2+H2O→2KOH+1.5 O2+热量 2KOH+CO2→K2CO3+H2O+热量
≥21%
≤3% 30s ≥2L ; 60s ≥4L ＜1250g 155×120×72 （㎜） 0～40 ℃ 3年 5年
携带质量 外型尺寸 储存温度 正常携带期 库存期限
课 程 目 录
自救器分类及特点 ZH-30D型自救器的结构 ZH-30D型自救器的工作原理 ZH-30D型自救器的佩戴方式 ZH-30D型自救器的注意事项及保养
课 程 目 录
自救器分类及特点 ZH-30D型自救器的结构 ZH-30D型自救器的工作原理 ZH-30D型自救器的佩戴方式 ZH-30D型自救器的注意事项及保养
ZH30D隔绝式化学氧自救器的佩戴方式

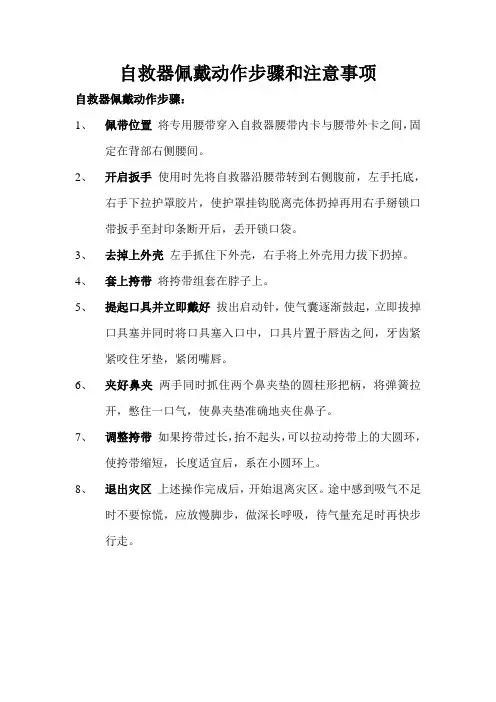

自救器佩戴动作步骤和注意事项
自救器佩戴动作步骤和注意事项自救器佩戴动作步骤：1、佩带位置将专用腰带穿入自救器腰带内卡与腰带外卡之间，固定在背部右侧腰间。
2、开启扳手使用时先将自救器沿腰带转到右侧腹前，左手托底，右手下拉护罩胶片，使护罩挂钩脱离壳体扔掉再用右手掰锁口带扳手至封印条断开后，丢开锁口袋。
3、去掉上外壳左手抓住下外壳，右手将上外壳用力拔下扔掉。
4、套上挎带将挎带组套在脖子上。
5、提起口具并立即戴好拔出启动针，使气囊逐渐鼓起，立即拔掉口具塞并同时将口具塞入口中，口具片置于唇齿之间，牙齿紧紧咬住牙垫，紧闭嘴唇。
6、夹好鼻夹两手同时抓住两个鼻夹垫的圆柱形把柄，将弹簧拉开，憋住一口气，使鼻夹垫准确地夹住鼻子。
7、调整挎带如果挎带过长，抬不起头，可以拉动挎带上的大圆环，使挎带缩短，长度适宜后，系在小圆环上。
8、退出灾区上述操作完成后，开始退离灾区。
途中感到吸气不足时不要惊慌，应放慢脚步，做深长呼吸，待气量充足时再快步行走。
注意事项1、携带使用时，任何场所不准随意打开自救器上壳；如自救器外壳已意外开启，应立即停止携带，作报废处理。
2、在井下工作时，一旦发现事故征兆，就应立即佩戴自救器，马上撤离现场。
佩戴自救器要求操作准确迅速。
因此，使用者事前必须经过专门培训和考试。
3、佩戴自救器撤离灾区时，要冷静、沉着，最好匀速行走。
4、在整个逃生过程中，要注意把口具、鼻夹戴好，保持不漏气，绝不可以从嘴上取下口具说话。
万一碰掉鼻夹时，要控制不用鼻孔吸气，迅速再夹上鼻夹。
5、吸气时，比吸外界正常大气干热一点，这表明自救器在正常工作，对人无害，千万不可取下自救器。
有时在佩戴时，感到呼吸气体中有轻微的盐味或者碱味，也不要取下口具，这是由于少量药粉从药层中被呼吸气流带来而产生的，没有危害。
6、当发现呼气时，气囊瘪而不鼓，并渐渐缩小时，表明自救器的使用时间已接近终点。
7、本自救器属一次性佩戴使用产品。
8、过期和已使用的自救器，不允许修复使用。
9、在佩戴过程中，万一启动装置失灵，同样可以使用，只需向气囊深呼一口气，仪器照样工作。
矿山灭火及灭火器使用
（四）说明 1、灭火剂：ABC干粉灭火剂，主要成分NH4H2PO4含量78％。 2、灭火剂量：4±0.08kg 3、灭火级别2A、55B 4、使用温度：-20℃～+55℃ 5、水试压力：21Mpa 6、驱动气体：氮气 7、充装压力：1.2 Mpa（20℃） 8、电绝像性：≤5000V 9、维修保养：每月检一次，当年一次检修若压力表指针低于绿区或一经开启，必须送往指定的专业维修单位进行维修或再充装，充装前筒体和器头应进行水压试验。 10、注意事项：防潮、日晒及热辐射，切勿倒置使用。
灭火时，水不能直接射向火源，以防产生大量的蒸汽灼人，也避免高温火源使水分解为氢和氧，灭火的水只能由外围逐渐向火源靠近。
用水淹没火区或矿井，使井下火灾熄灭，这是在万不得已时才可采用的方法，因为水淹后造成较长时间的停产，火熄灭后又要排水，重新整修巷道。尤其对于自然发火，水淹后，煤经过水洗，恢复时更容易自燃，所以煤矿一般不采用此法灭火。
井下灭火的方法有哪些？
1
灭火器的种类有哪些？
2
如何进行临时封闭？
3
手提式灭火器的使用方法是什么？
4
思Hale Waihona Puke 题从水枪射出的强力水流，可以扑灭燃烧的火焰，并使燃烧物潮湿，阻止其继续燃烧；水蒸发时要吸收很多热量，所以它有很好的冷却、降温作用；大量的水蒸气降低了燃烧物附近的含氧量，从而使火熄灭。
二、用水灭火
用水灭火必须有充足的水源和足够的水量，否则在高温条件下少量的水可以分解成具有爆炸性的氢气和助燃的氧气。用水灭火时必须保持正常通风，回风道要畅通，以便火烟和水蒸气及时排出。但不能用水扑灭油类火灾，因为油比水轻，而且不易与水混合，它总是浮在水上面，可以随水流动而扩大火灾面积。由于水能导电，也不能用水扑灭电气火灾。电气火灾只有首先停电，才可用水灭火。

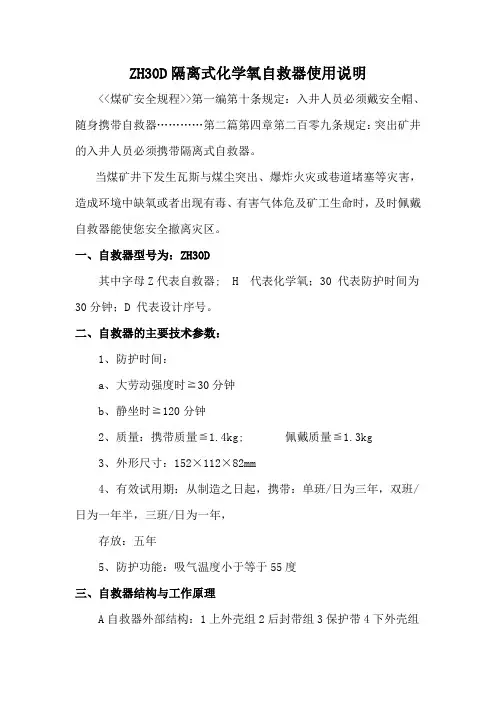

自救器使用说明
ZH30D隔离式化学氧自救器使用说明<<煤矿安全规程>>第一编第十条规定：入井人员必须戴安全帽、随身携带自救器…………第二篇第四章第二百零九条规定：突出矿井的入井人员必须携带隔离式自救器。
当煤矿井下发生瓦斯与煤尘突出、爆炸火灾或巷道堵塞等灾害，造成环境中缺氧或者出现有毒、有害气体危及矿工生命时，及时佩戴自救器能使您安全撤离灾区。
一、自救器型号为：ZH30D其中字母Z代表自救器; H 代表化学氧；30 代表防护时间为30分钟；D 代表设计序号。
二、自救器的主要技术参数：1、防护时间：a、大劳动强度时≧30分钟b、静坐时≧120分钟2、质量：携带质量≦1.4kg; 佩戴质量≦1.3kg3、外形尺寸：152×112×82mm4、有效试用期：从制造之日起，携带：单班/日为三年，双班/日为一年半，三班/日为一年，存放：五年5、防护功能：吸气温度小于等于55度三、自救器结构与工作原理A自救器外部结构：1上外壳组2后封带组3保护带4下外壳组5前封带组6铭牌B自救器呼吸保护器结构：1呼吸软管2氧气瓶3出气接口4护套5生氧罐组6护套7大卡箍8小卡箍9呼吸气囊组10脖带组11降温网12支架13鼻夹绳14鼻夹弹簧15鼻夹垫16口具塞C工作原理：本产品是利用化学药品超氧化钾（符合MT427【超氧化钾片状生氧剂技术条件】）生氧原理的个人呼吸保护装置，呼吸保护器与外界空气隔绝，呼吸方式为往复式，佩戴初期，人体所需氧气由氧气瓶生氧启动装置（符合AQ|1057-2008【化学氧自救器初期生氧器】）提供初期供氧。
使用时不受周围环境有害气体限制。
佩戴者呼气时，呼气经口具、降温网、上孔板和上网板组件与药罐体内的生氧药剂发生下列化学反应。
2KO2+H2O------2KOH+1.5O2+热量2KOH+CO2-----K2CO3+H2O+热量水汽和二氧化碳与生氧剂反映，生成含氧量较高的气体，经下网板组件，下孔板进入气囊，气囊中储存的氧气再经下孔板、下网板组件，再次经生氧剂直至进入人的肺部，完成整个呼吸循环。
自救器培训课件 PPT
井下爆炸后，含有煤尘和高浓度的一氧化碳等毒气，一 旦吸入，就会晕倒，几乎没有施救的可能。
《煤矿安全规程》第一篇：总则第十条:入井人员必须 戴安全帽、随身携带自救器和矿灯，严禁携带烟草和点火 物品，严禁穿化纤衣服，入井前严禁喝酒。第二篇：井工 部分，第四章第五节安全防护措施第二百零九条：突出矿 井的入井人员必须携带隔离式自救器。
案例一
万宝பைடு நூலகம்矿火灾事故
2004年6月10日，吉林省万宝煤矿红旗二井-200米发生 火灾，当班事故采区共有34人作业，21人佩带了自救器 获救，2人重伤，而擅自未佩带自救器的11名矿工遇难。
矿井事故中，大多数矿 工的遇难并不是由于瓦斯 爆炸和瓦斯突出直接受到 伤害死亡，而是由于受到 有毒气体扩散侵害造成缺 氧窒息所至。所以当井下 发生灾害时，正确使用自 救器即可使大多数井下遇 险人员安全逃生。
由于矿井事故是在突然情况下发生的，遇险人员如果 能够随身携带和正确使用自救器自主逃生，比他救更灵活、 更快捷、更有效，脱险成功率大增。
“我在矿上干了22年了，从来没碰过这种情况。但我知道， 肯定是瓦斯爆炸了。”刘胜利等井下干部开始组织人员向井 上撤退，他们因为安排撤退走在最后。也正是因为走在后面， 让刘胜利看到了一辈子都忘不了的场景——
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
“我跑在最后，才跑了一小会，借着头上矿灯，我看见前面 的弟兄们都倒下了。”隔着弥漫的煤灰，他看到前面有好 多奔跑的矿工并没有戴上自救器，不一会就倒下来了。刘 胜利说就算光线昏暗看不清人，但是橘色的自救器气囊在 一片黑灰色的井下还是很醒目的。
各类矿井灾害的自救、互救及自救器的使用
案例
第二章 重大灾害事故的自救逃生方法
案例1：2005年2月14日辽宁阜新矿业集团公司孙 家湾煤矿海州立井发生特别重大瓦斯爆炸事故， 造成214人死亡、30人受伤，直接经济损失 4968.9万元。
案例2：1960年5月9日，山西省大同矿务局老白 洞煤矿发生特别重大煤尘爆炸事故，遇难死亡者 多达684人。（解放后之最）
第三节 发生重大火灾时的自救互救
发现火灾时灾区人员要沉着冷静，根据灾情和发火位置迅速 决定是抢救是撤离
1、及时扑灭初始火灾 2、迅速撤离火灾现场
立即佩带自救器；不能等看到烟雾再戴 弄清事故和灾区情况，迅速撤到安全地点； 在高温烟雾巷道中撤退的要点
3、妥善避灾，等待救援 4、局部控风，减轻灾情；
案例
3、透水时现场作业人员要迅速撤离
4、透水后被困人员的注意事项
5、被困人员获救后注意事项
临时避难峒室：可利用变电所、机电峒室、两风门间巷 道构建避难峒室
注意：（1）尽量选择有压风的地方 （2）水灾要选择地势高、不漏气的独头巷 （3）不要进入不通风的盲巷
第二章 重大灾害事故的自救逃生方法
第一节 爆炸事故遇险人员的自救逃生
危害：（1）冲击波 （2）高温 （3）有害气体（主要 CO）
爆炸事故事死亡一部分是冲击波和高温直接致死，主要是 爆源附近人员，很难逃生；还有一部分为CO中毒死亡，主要 离爆炸点较远人员，采取正确措施可以逃生。
第一章 矿工自救与互救基本原则
避难峒室
避难峒室是供矿工在遇到事故无法撤退而躲避待救的设 施。分永久避难峒室和临时避难峒室
永久避难峒室： 设有与矿调度室直通的电话；构筑坚固；净高不低于 2M；严密不透气或正压排风，并备有供呼吸的供气 设备；隔离式自救器、药品和饮水等；距人员工作地 点应不超过500M，大小要能容纳全体人员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿井下自救器使用方法
煤矿井下自救器使用方法如下：
1、将自救器挂在矿工腰带右侧。
2、使用时，迅速把自救器移至胸前，然后将外壳锁定扣去除。
3、先打开上盖，然后左手抓住氧气瓶，右手用力向上提盖子，氧气瓶开关即自行打开，最后将主机从下壳中拖出。
4、摘下帽子跨上脖带。
5、拔开口具塞，将口具放入嘴内，牙齿咬住牙垫。
6、将鼻夹夹在鼻子上，开始用嘴呼吸。
7、在呼吸的同时按动手动补按钮，大约一、二秒钟将要充满气囊时，立即停止。
(使用过程中如发现气囊空瘪，供气不足时也要按上述方法按手动补给按钮)
8、挂上腰勾，即可使用。
相关图示说明如下：。
