ANSYS Workbench轴流叶轮机械流固耦合分析实例

ANSYS 14.0中Workbench提供了进行流固耦合（FSI）分析的模块，可以十分方便的对轴流叶轮机械进行气动载荷分析，包括最大变形量和等效应力分布。

1.进入ANSYS14.0 Workbench界面。

2.在左下角中的custom system模块中选择第一个流固耦合模块FSI：Fluid Flow(CFX)-staticstructural，双击。

3.屏幕中出现了FSI模块。

4.右击A5(solution)选择import solution，导入已经计算完毕的CFX结果.res文件。

5.导入结果后的界面如下图所示。

CFX部分已经完成了计算，所以不需要额外的设置。

6.双击B3（Geometry）进入结构分析的几何单元，初始单位选择meter。

7.导入一个叶片的几何实体，可以选择的几何文件类型很多，x_t、iges等等都可以。

在CFX中，我们通常计算的都是多个转子，多个叶片，但是在分析流固耦合时，只需导入自己关心的那个叶片就可以了。

8.然后点击Generate，就可以看到生成的叶片实体了。

8.关闭Geometry窗口回到Workbench截面，可以看到此时B3(Geometry)后已经变成了绿色的√，说明生成正确。

9.双击B4（model）进入。

可以看到Geometry、coordinate system、connections等项目前面已经是绿色的对号，不需要再进行设置。

10.单击mesh，在左下角的Details of mesh，如图进行设置。

10.右击mesh，选择generate mesh生成网格。

11.生成的叶片网格如图所示。

12.点击static structural ，选择工具栏中的support 下的fixed support，为叶片根部添加约束。

13.选中叶根面，点击左下角中的Apply，完成约束添加。

14.点击上工具栏中units，选择转速单位为RPM.15.如图所示添加转速16.按自己的算例输入转速。

第九讲流固耦合

刚体欧拉耦合
全耦合– 水下爆炸

水下爆炸对舰艇的影响

刚体欧拉耦合
刚体壳
水和空气使用3D多物质欧拉
全耦合 – 水面爆炸对舰艇的影响

靠近舰艇的空气中爆炸

刚体欧拉耦合刚体壳水和空气使用3D多物质欧拉
全耦合 – 爆炸对舰艇壳体的冲击变形

靠近舰艇的空气中爆炸

刚体欧拉耦合刚体壳水和空气使用3D多物质欧拉

覆盖的体和面在每个时间不均参与计算

效率没有刚性耦合高为有效的载荷周期进行耦合计算

不需要欧拉网格时，将其删除
全耦合 - 建筑物中爆炸
砖混结构的炸药库中27 吨炸药爆炸 (ESH)
欧拉冲击波求解器
全耦合 - 内弹道
气体在膛内流动，出口处膨胀泄压欧拉冲击波求解器
全耦合- 水下爆炸

炸药和水用多物质欧拉求解器钢质筒使用拉格朗日求解器
全耦合 - 爆炸侵彻钢筋混凝土
Euler Blast
Lagrange Concrete
Beam Reinforcements
全耦合- 地雷爆炸

空气爆炸

全耦合

破片碰撞

接触

侵蚀

余留的惯性
全耦合 – 爆炸侵彻 RPG

RPG爆炸冲击波和破片对 CFRP翼箱的破坏

空气中爆炸采用冲击波求解器 RPG壳体 (破片) 和翼箱
全耦合 – 玻璃碎片

有效减低飞散玻璃碎片的危险，德国国防部对各种汽车玻璃进行了安全评估 :

Test in Large Blast Simulator

流固耦合

流固耦合定义：它是研究变形固体在流场作用下的各种行为以及固体位形对流场影响这二者相互作用的一门科学。

流固耦合力学的重要特征是两相介质之间的相互作用,变形固体在流体载荷作用下会产生变形或运动。

变形或运动又反过来影响流，从而改变流体载荷的分布和大小，正是这种相互作用将在不同条件下产生形形色色的流固耦合现象。

(一)流固耦合动力学：求解方法与基本理论---张阿漫，戴绍仕●有限元法●边界元法●SPH法与谱单元法●瞬态载荷作用下流固耦合分析方法●小尺度物体的流固耦合振动●水下气泡与边界的耦合效应按耦合机理分两大类：1 耦合作用只发生在两相交界面---界面耦合（场间不相互重叠与渗透），耦合作用通过界面力（包括多相流的相间作用力等）起作用。

它的计算只要满足耦合界面力平衡，界面相容就可以了（其耦合效应是通过在方程中引入两相耦合面边界条件的平衡及协调关系来实现的）。

如气动弹性，水动弹性等。

按照两相间相对运动的大小及相互作用分为三类：(1)流体和固体结构之间有大的相对运动问题"最典型的例子是飞机机翼颤振和悬索桥振荡中存在的气固相互作用问题,一般习惯称为气动弹性力学问题"(2)具有流体有限位移的短期问题"这类问题由引起位形变化的流体中的爆炸或冲击引起"其特点是:我们极其关心的相互作用是在瞬间完成的,总位移是有限的,但流体的压缩性是十分重要的"(3)具有流体有限位移的长期问题"如近海结构对波或地震的响应!噪声振动的响应!充液容器的液固耦合振动!船水响应等都是这类问题的典型例子"对这类问题,主要关心的是耦合系统对外加动力荷载的动态响应"2 两域部分或全部重叠在一起，难以明显的分开，使描述物理现象的方程，特别是本构方程需要针对具体的物理现象来建立，其耦合效应应通过建立与不同单相介质的本构方程等微分方程来体现。

按耦合求解方法分两大类：1 直接耦合求解：直接耦合是在一个求解器中同时求解不同物理场的所有变量，需要针对具体的物理现象来建立本构方程，其耦合效应通过描述问题的微分方程来体现。

滚筒洗衣机ABAQUS流固耦合实例分析(步骤)

例子的来源是Abaqus CLE的官方教程，可是写的太粗线条，我还是搞了两天才做出了这个例子。

其实就是个滚筒洗衣机带着洗衣机里的水一起转的问题。

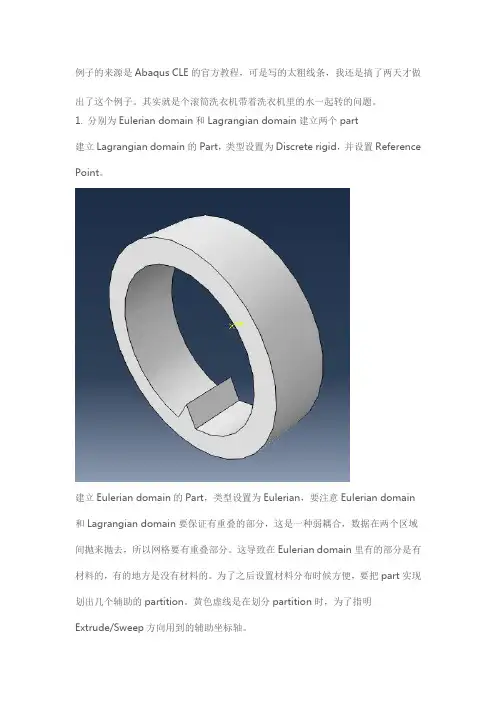

1. 分别为Eulerian domain和Lagrangian domain建立两个part建立Lagrangian domain的Part，类型设置为Discrete rigid，并设置Reference Point。

建立Eulerian domain的Part，类型设置为Eulerian，要注意Eulerian domain 和Lagrangian domain要保证有重叠的部分，这是一种弱耦合，数据在两个区域间抛来抛去，所以网格要有重叠部分。

这导致在Eulerian domain里有的部分是有材料的，有的地方是没有材料的。

为了之后设置材料分布时候方便，要把part实现划出几个辅助的partition。

黄色虚线是在划分partition时，为了指明Extrude/Sweep方向用到的辅助坐标轴。

2. 定义水的材料属性选择状态方程模型EOS中Us-Up，设置声速c0=1483m/s；密度为1000kg/m3；粘度为0.001kg/ms。

并把截面属性赋给Eulerian domain。

3. 把两个Part组装起来4. 新建一个Step-15. 为Eulerian domain和Lagrangian domain划分网格6. 设置接触新建一个Contact Property ，因为不是普通的面和面的接触，水中的任何的一个部分可能在流动区域里的任何一个地方和Lagrangian domain接触，设置Tangential Behavior为Rough，赋给水和洗衣机之间的关系。

新建一个Interaction，把刚才的Contact Property赋给它。

更重要的是设置接触的两个Surface。

其中一个Surface是Lagrangian domain 部分的内侧面，为Geometry类型，另一个Surface是Eulerian domain的全部网格，为Mesh类型。

流固耦合模态分析实例1

圆环在水中（模态分析）【ANSYS】默认分类2009-11-18 16:48:28 阅读31 评论0 字号：大中小finish/clear/PREP7!定义单元类型ET,1,PLANE42 ! structural elementET,2,FLUID29 ! acoustic fluid element with ux & uyET,3,129 ! acoustic infinite line elementr,3,0.31242,0,0ET,4,FLUID29,,1,0 ! acoustic fluid element without ux & uy!材料属性MP,EX,1,2.068e11MP,DENS,1,7929MP,NUXY,1,0MP,DENS,2,1030MP,SONC,2,1460! 创建四分之一模型CYL4,0,0,0.254,0,0.26035,90CYL4,0,0,0.26035,0,0.31242,90! 选择属性,网格划分ASEL,S,AREA,,1AATT,1,1,1,0LESIZE,1,,,16,1LESIZE,3,,,16,1LESIZE,2,,,1,1LESIZE,4,,,1,1MSHKEY,1MSHAPE,0,2D ! mapped quad meshAMESH,1ASEL,S,AREA,,2AATT,2,1,2,0LESIZE,5,,,16,1LESIZE,7,,,16,1LESIZE,6,,,5LESIZE,8,,,5MSHKEY,0MSHAPE,0,2D ! mapped quad meshAMESH,2! 关于Y轴镜像nsym,x,1000,all ! offset node number by 1000esym,,1000,all! 关于y轴镜像nsym,y,2000,all ! offset node number by 2000esym,,2000,allNUMMRG,ALL ! merge all quantitiesesel,s,type,,1nsle,sesln,s,0 选择附在节点上的单元（0表示单元有一个节点被选中即选中单元）nsle,sesel,inve 反选单元nsle,semodif,all,type,4esel,allnsel,all! 指定无限吸收边界csys,1nsel,s,loc,x,0.31242type,3real,3mat,2esurfesel,allnsel,all! 标识流固交接面nsel,s,loc,x,0.26035esel,s,type,,2sf,all,fsi,1nsel,allesel,allFINISH/soluantype,modalmodopt,damp,10mxpand,10,,,yessolvefinish水箱盛水【ANSYS】默认分类2009-11-18 16:48:38 阅读61 评论0 字号：大中小length=2width=3height=2/prep7et,1,63et,2,30 !选用FLUID30单元，用于流固耦合问题r,1,0.01mp,ex,1,2e11mp,nuxy,1,0.3mp,dens,1,7800mp,dens,2,1000 !定义Acoustics材料来描述流体材料-水mp,sonc,2,1400mp,mu,0,!block,,length,,width,,heightesize,0.5mshkey,1!type,1mat,1real,1asel,u,loc,y,widthamesh,allalls!type,2mat,2vmesh,allfini/soluantype,2modopt,unsym,10 !非对称模态提取方法处理流固耦合问题eqslv,frontmxpand,10,,,1nsel,s,loc,x,nsel,a,loc,x,lengthnsel,r,loc,yd,all,,,,,,ux,uy,uz,nsel,s,loc,y,width,d,all,pres,0allsasel,u,loc,y,width,sfa,all,,fsi !定义流固耦合界面allssolvfini/post1set,firstplnsol,u,sum,2,1finiANSYS 声学计算算例水下圆柱壳体的建模与声学分析使用有限元软件ANSYS进行计算和分析时水下环肋圆柱壳体有限元模型的建立及结构声学分析主要分为以下一些步骤：1.建立壳体的实体模型（包括有圆柱壳体的建立，给圆柱壳体加环肋）；2.圆柱壳体外部流体介质的生成；3.对圆柱壳体和流体介质进行有限元4.设置流固耦合单元，并设置外部声场边界条件；5.在求解器中进行振动模态求解和受激励的谐响应求6.求解结果进行后处理分析。
