一起凝结水泵出口门故障事件分析
一起凝结水母管压力骤降事故的分析
一起凝结水母管压力骤降事故的分析作者：李荣昌来源：《硅谷》2015年第01期摘要凝结水系统是电厂汽轮机专业重要的系统之一，其作用是将汽轮机低压缸的排汽经凝汽器凝结在热水井中的凝结水输送至除氧器，供锅炉给水用水，同时还向低旁、辅汽、轴封供汽等用户提供减温水。
维持凝结水母管压力不仅对需要减温水的用户至关重要，同时其工作的稳定性和经济性直接关系到整个发电机组的安全性和经济性。
茂名臻能热电有限公司#7机组（600MW）在商业试运行期间，发生一起凝结水母管压力骤降事故，本文针对此次事故进行分析，并提出相应的预防和整改措施。
关键词凝结水系统；母管压力；骤降；预防中图分类号：TK264 文献标识码：A 文章编号：1671-7597（2015）01-0185-021 设备概况茂名臻能热电有限公司#7机组汽轮机为超临界压力、一次中间再热、冲动式、单轴、三缸四排汽、双背压、抽汽凝汽式汽轮机，最大连续出力为662 MW，额定出力为600 MW。
凝结水系统设两台100%容量的凝结水泵、四台低压加热器、一台轴封冷却器、一台除氧器。
凝结水采用中压化学精处理装置。
#5、#6低压加热器，精处理装置均设有各自的凝结水旁路。
#7、#8低压加热器设有公用的凝结水旁路。
轴封冷却器出口设有25%额定流量的凝结水再循环管至凝汽器。
#7、#8低压加热器入口管道上设有主、副调整阀，用以调整除氧器水位。
各加热器水位、凝汽器水位、除氧器水位、凝结水母管压力保护值如表1。
2 事件经过2014年1月5日早上8时交接班时，机组负荷300 MW。
机组运行正常。
A凝结水泵运行，凝结水母管压力3.5 MPa。
8时04分55秒开始，凝结水母管压力开始缓慢下降，到8时05分07秒降至1.98 MPa，联启B凝结水泵，待母管压力恢复至正常值时，停运A凝结水泵。
8时08分58秒，凝结水母管压力开始骤降，到8时09分49秒降至0.8 MPa，于是值班员手动重新启动A凝结水泵运行，压力升至1.83 MPa后，又开始骤降，最低降至0.76 MPa。

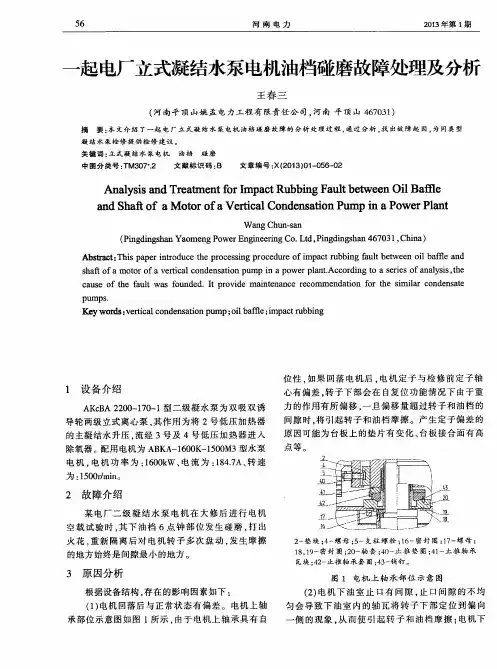

一起电厂立式凝结水泵电机油档碰磨故障处理及分析
