高压支柱瓷绝缘子使用说明书

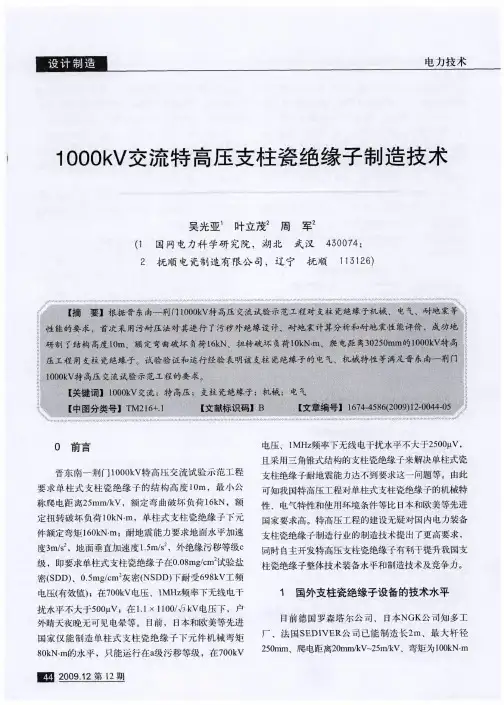

1000kV交流特高压支柱瓷绝缘子制造技术
系数 取 １ 。根据 上述 参数确 定支柱绝 缘子 的绝缘 水 ． ４
平如表 １ 。
表１ 支柱绝缘子的绝缘水平
系统最 电冲击干 雷 操作冲击湿 额定 １ ｉ工 在７ ０ Ｖ ａ ｒｎ ０ ｋ 电压 、 标称 高运行 耐受电压 耐受电压 频湿耐受 电压 １ ｚ 频率下无 ＭＨ 电压 电压 （ 峰值） （ 峰值） （ 有效值 ） 线 电干扰不大于 （ ） ｋ Ｖ （Ｖ ｋ） （Ｖ ｋ） （Ｖ ｋ） （Ｖ ｐ）
３ 污秽 外绝 缘设 计
采用Ｇ ／ ５ ５２ ０ 交流 系统用高 压绝缘 子的 ＢＴ ４ ８ －０４
１ ０ Ｎ． ：５ ０ Ｖ ．７ ６ ｋ ｍ，ｌ ０ ｋ 高２２ 倍和２１ 倍（ ￣ ． ３ 对应 ７ ． Ｎ・ ０４ ｍ ｋ
和 ７ ． Ｎ． ） ５ ｋ １ ，无疑 １０ ｋ ２ Ｙ １ ０ Ｖ支柱瓷绝缘子 的机械制造 ０
ｌ０ｋ Ｏ ０ Ｖ支柱瓷绝缘 子 ，根据 Ｇ ／ １ ５ ０９ 《 Ｂ Ｔ ３ ４ —２ 高压开
Байду номын сангаас
耐受００ ｍｇｃ 试验盐 密 （ Ｄ ．８ ／ｍ Ｓ Ｄ）和０５ ／ｍ ．ｍｇｃ 灰密
（ Ｄ ） ＮＳ Ｄ 。
关设备抗地震性 能试验 ，分 别使 用ｘ＋ 和Ｙ ｚ ｚ ＋ 向地
２２ 机械强度等级 ． 弯 曲破坏负荷 为１ｋ ６Ｎ，扭转破坏负荷为 １ｋ １。 ０Ｎ・Ｉ Ｔ
１ ０ ｋ 交流特 高压 支柱瓷绝缘子制造技术 ０ｖ ０
的单 元件 ，全过程合 格率大于９ ％。国际上为 了解决 ０ 人工污秽试 验 规 定的最大污耐压法 ，在离地高 度为
支柱瓷绝缘子 顶部 弯 曲负荷２ ｋ ０Ｎ、弯矩 １ ５Ｎ・ 的下 ４ｋ ｒ ｎ 部元件难 以制 造和耐 地震能力差这一 问题 ，采用 了支 柱单元 件长约２ ｍ、平均直径２ ０ ５ ｍｍ、弯 曲负荷 ｌＯ Ｎ Ｏｋ
35KV复合支柱绝缘子
35KV复合支柱绝缘子
一、35KV复合支柱绝缘子产品概述
复合支柱绝缘子抗弯曲性能好，防污能力强，抗冲击能力强，防震和防脆断性能好，体积小，重量轻，安
装方便，可免维护，不需人工清扫，与瓷具有可互换性。
二、35KV复合支柱绝缘子功能特点
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了
绝缘子最关键的问题----界面电气击穿。
金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。
芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。
伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二
段硫化工艺，延长了产品的使用寿命。
三、35KV复合支柱绝缘子技术参数表
四、安装注意事项
(1)绝缘子应轻拿、轻放避免与铁件、工具等尖硬物摩摖碰撞。
(2)产品起吊时,绳结要打在端部附件上,严禁打在伞群或护套上,绳子必须碰及伞群与护套部分时,应在接触
部分用软布包裹。
(3)严禁脚踩绝缘子伞群。
(4)不得将复合绝缘子当做放线的辅助工具,以免使其受到冲击力或弯曲而损伤绝缘子。
(5)安装均压环时,应注意调整均压环与轴线垂直安装,对于开口型均压环,应注意两端开口方向一致,有利于
放电和保护伞群。
高压支柱复合绝缘子的安装与维护方法研究
高压支柱复合绝缘子的安装与维护方法研究一、引言高压支柱复合绝缘子作为电力系统中的重要设备之一，在输电线路中具有重要作用。
为了保障输电线路的可靠运行和延长设备的使用寿命，正确的安装和有效的维护措施是必不可少的。
本文将针对高压支柱复合绝缘子的安装与维护方法展开研究，以提供相关技术指导。
二、高压支柱复合绝缘子的安装方法1. 设备准备在进行高压支柱复合绝缘子的安装之前，需要对设备进行全面的检查和准备。
首先，确保所使用的绝缘子符合相关标准，并且没有任何破损或质量问题。
其次，对安装现场进行勘测，确保支架和支撑结构的合适与稳固。
最后，准备好所需的工具和人员。
2. 安装步骤（1）确定安装位置：根据输电线路的需要和设计要求，确定高压支柱复合绝缘子的安装位置。
通常情况下，绝缘子需要安装在合适的高度和位置，以确保设备正常工作。
（2）安装支架：根据支架的类型和设计，将支架与支撑结构连接好，并确保支架的稳固和牢固。
（3）安装绝缘子：将绝缘子安装在支架上，注意使用正确的安装工具和方法，防止绝缘子破损或损坏。
（4）连接导线：根据设计要求，连接绝缘子及导线，并确保连接紧固可靠，防止接触不良或松动。
（5）调整支架和绝缘子：根据需要，对支架和绝缘子进行调整，使其在安装位置上保持合适的角度和位置。
三、高压支柱复合绝缘子的维护方法1. 定期巡视定期巡视是保障高压支柱复合绝缘子正常运行的重要环节。
巡视时需要注意以下内容：（1）外观检查：检查绝缘子表面是否有破损、污秽或异常情况，如有发现及时清洗或更换绝缘子。
（2）防鸟处理：绝缘子表面常常受到鸟类的侵扰，需要进行防鸟处理，采取合适的措施排除鸟巢或对绝缘子进行保护，防止因鸟巢造成的性能下降。
（3）松动检查：检查支架和连接部位有无松动，如发现应及时进行紧固。
（4）导线状况：检查导线状况，确保导线与绝缘子之间的连接良好，有无断裂或腐蚀现象。
2. 清洁维护保持绝缘子的清洁和干燥是确保其正常运行的关键。
户外高压限流熔断器使用说明书
一、结构说明及外形尺寸
熔断器由熔体管、瓷套、紧固法兰、棒形支柱绝缘子和接线端帽等组成。
用压装的方法将两端的接线端帽和熔体管固定在瓷套内、然后用紧固法兰把瓷套固定在棒形支柱绝缘子上，其结构说明和外形尺寸如图15-8所示。
熔体管采用含氧化硅较高的原料作灭弧介质，应用小直径的金属线做熔丝，当过载电流或短路电流通过熔体管时，熔丝立即熔断，电弧发生在几条并联的窄缝中，电弧中的金属蒸汽渗入石英砂中，被强烈去游离，迅速把电弧熄灭。
所以，这种熔断器性能好，开断容量大。
二、安装与使用
1. 熔断器允许水平或垂直安装。
2. 熔体管的数据与线路的使用电压和额定电流不符时，不得接入线路使用。
3. 熔体管熔断后，用户可自行将接线端帽拆开，更换同样规格和性能要求的熔体管。
1. 熔体管
2. 瓷套
3. 棒形支柱绝缘
4. 紧固法兰
5. 接线端帽
高压熔断器
高压熔断器适用于输电线路及电力变压器短路及过载保护，是保护电力设备不受损害的最简单的一种电器。
高压熔断器用于海拔1000m以下，环境温度不高于+40℃，不低于-40℃。
不适用于有燃烧、爆炸危险、剧烈振动、摆动冲击的场所及重污区。
上海昌开电器有限公司。
支柱瓷瓶探伤试验作业指导书
编号: Q/×××××变电站220kV×#管母支柱绝缘子超声探伤作业指导书
编写: 年月日
年月日
年月日
试验负责人:
试验日期年月日时至年月日时
荆州供电公司×××
1合用范围
本作业指导书合用于××变电站220kV×#管母支柱绝缘子超声探伤试验。
2引用文献
下列原则及技术资料所包括旳条文, 通过在本作业指导书中引用, 而构成为本作业指导书旳条文。
本作业指导书出版时, 所有版本均为有效。
所有原则及技术资料都会被修订, 使用本作业指导书旳各方应探讨使用下列原则及技术资料最新版本旳也许性。
国家电网企业电力安全工作规程(变电站和发电厂电气部分)(试行) 国家电网安监[2023]83号文
3试验前准备工作安排
4 试验程序
5 试验总结
6作业指导书执行状况评估
7附录
a）试验记录
支柱绝缘子超声探伤试验原始记录。
FXBW4高压悬式绝缘子使用说明书
FXBW4高压悬式绝缘子概述：棒形悬式复合绝缘子用于普通和污秽地区的交流电力系统额定电压35~500kV，频率不超过100Hz的架空线路、变电站作悬垂和耐张用。
绝缘子安装地点环境温度在-40℃～+40℃之间，海拔不超过1000m。
它尤其用于污秽地区，能有效防止污闪事故，是目前广泛使用的瓷绝缘子的替代产品。
复合绝缘子又称合成绝缘子，其主要结构由伞裙护套、环氧玻璃纤维（FRP）芯棒和端部金具三部分组成。
其中伞裙护套由高温硫化硅橡胶制成， FRP芯棒是玻璃纤维作增强材料、环氧树脂作基体的玻璃钢复合材料，端部金具是外表面镀有热镀锌层的碳素铸钢或碳素结构钢。
复合绝缘子的这种结构将机械强度与外绝缘性能分开，芯棒与伞裙护套分别承担机械与电气负荷，从而综合了伞裙护套材料耐大气、老化性能优越及芯棒材料拉伸机械性能好的优点。
作为绝缘子结构的一部分，金具主要起传递机械应力与连接固定的作用。
与传统的瓷绝缘子和玻璃绝缘子相比，复合绝缘子具有如下优点：（1）强度高，重量轻。
复合绝缘子的强度重量比很高，即比强度很高。
其高机械强度源于玻璃钢芯棒优异的机械性能，目前被大量采用的玻璃钢引拔棒的拉伸强度可达1000MPa以上，而芯棒密度仅为2g/cm3左右，因此其比强度很高，约为优质碳素钢的5~10倍。
在相同电压等级下，复合绝缘子的重量仅为瓷绝缘子的1/7~1/10。
（2）湿闪污闪电压高。
有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。
在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。
运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。
普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。
1000kV交流支柱瓷绝缘子
1000kV 变电站用支柱绝缘子和套管存在的问题及解决思路吴光亚（武汉高压研究所，湖北省武汉市 430074）摘要：根据我国1000kV交流变电工程对高压支柱绝缘子和套管技术参数的要求，文章介绍了国外制造的成功经验、技术参数和500kV运行经验，以及国内厂商的制造能力，指出了国内制造支柱瓷绝缘子和瓷套的关键技术(如污秽外绝缘强度和机械强度)，并提出了解决此问题的思路。
初步提出了1 000kV交流变电工程对支柱瓷绝缘子、瓷套技术参数的要求及选型方案，可供设计、运行、制造部门参考。
关键词：特高压支柱绝缘子瓷套复合绝缘污秽机械强度引言我国1 000kV交流变电工程设计中，支柱瓷绝缘子、瓷套的污秽外绝缘和机械强度是需要解决的重大问题之一，也是最突出的问题。
如果支柱瓷绝缘子、瓷套的干弧距离或高度增加1倍，污秽耐受电压也将增加1倍，这就需要制造2倍干弧距离或高度的绝缘子。
为了支持8分裂导线，就需要高强度的绝缘子。
单纯以绝缘子的形状来缩小干弧距离或高度是不可能的。
为了保证支柱瓷绝缘子、瓷套所需的机械强度，必须增加主体直径。
额定机械弯曲破坏负荷为16kN的支柱瓷绝缘子，其主体直径应达300～310mm。
瓷套的额定机械弯曲负荷为320kN·m，其主体直径可达900～1 200mm。
粗大主体直径的支柱瓷绝缘子、瓷套带来的问题是在同样爬电距离下的污秽耐受电压特性比小的主体直径的差。
要解决此问题如果仅从瓷绝缘强度考虑，就必须增加单位耐受电压的爬电距离。
但耐污性能受高度、伞裙造型、直径的影响，也就是说不能在一定干弧距离下无止境地增加爬电距离。
近5年来，我国绝缘子行业在防污闪技术方面有了质的飞跃，取得了一些重大科研成果，这为解决1 000kV交流变电工程中支柱瓷绝缘子、瓷套的污秽外绝缘和机械强度问题奠定了基础。
1 1 000kV交流变电工程对支柱瓷绝缘子、瓷套的基本要求1.1 变电站额定绝缘水平推荐值1 000kV变电设备额定绝缘水平如表1所示。
FZSW-12-5复合支柱绝缘子
FZSW-12/5复合支柱绝缘子一、FZSW-12/5复合支柱绝缘子概述复合支柱绝缘子抗弯曲性能好，防污能力强，抗冲击能力强，防震和防脆断性能好，体积小，重量轻，安装方便，可免维护，不需人工清扫，与瓷具有可互换性。
二、复合绝缘子概述复合绝缘子是由绝缘芯棒、硅棒胶伞套以及两端的连接金具三个部分组成。
绝缘芯棒是环氧树脂玻璃纤维引拔棒的简称，它是复合绝缘子的骨架，起着支撑伞套、内绝缘、联接两端金具，以及承受机械负荷等多重作用，具有很高的抗张强度，一般可达600Mpa以上，是普通钢材的2倍，瓷材料的5〜8倍，并具有良好的介电性能和耐化学侵蚀性，还有良好的抗弯曲疲劳，抗蠕变和抗冲击性。
硅橡胶伞套主要起着保护芯棒，遮挡雨雪，增大爬电距离和产品外绝缘的作用，是以高分子聚合物硅橡胶为基体，辅以阻燃剂，抗老化剂，偶联剂等填料经高温高压硫化而成，具有良好的憎水性和迁移性，以及良好的耐腐蚀，耐老化，电绝缘等性能。
并且具有很高的污闪电压和耐碎性能，电压分布均匀，与瓷相比其在同等条件下闪络电压是瓷的2倍以上。
复合绝缘子采用了特种钢材制造的金具，金具端头采用迷宫式设计原理，多层保护，密封性能好，解决了绝缘子最关键的问题----界面电气击穿。
金具与芯棒的联接采用国际上最先进的电脑控制同轴恒压压接工艺，并配有全自动声发射探伤检测系统，保证了金具与芯棒的联接的可靠性与稳定性。
芯棒采用ERC高温耐酸棒，芯棒与硅橡胶界面涂有特种偶联剂。
伞套采用了高温高压下一次性整体成型工艺，配合电脑监控的二段硫化工艺，延长了产品的使用寿命。
先进的生产设备和制造工艺，齐全的检测设备及检测手段，保证了产品的各项技术指标均达到相关的国内和国际标准，成为高电压输变电线路的新一代绝缘子。
三、产品型号说明FZSW-12/5III ________ 额定弯曲负荷(KN)|| __________ 额定电压(KV)|_____________ 复合支柱绝缘子四、FZSW-12/5复合支柱绝缘子使用条件环境温度：-40 C ~+40C；海拔高度：不超过1500米；交流电源频率：不超过100Hz;最大风速：不超过35m/s；地震强度：不超过八级；五、FZSW-12/5复合支柱绝缘子的性能特点体积小，重量轻，是相同电压等级瓷绝缘子的1/5~1/9左右，便于运输和安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压支柱瓷绝缘子
概述：
高压支柱瓷绝缘子用于标称电压高于1000V、频率不超过100Hz的交流系统中运行的高压电器或在配电装置中用来绝缘和支持带电导体（母线和触头等）。
组成与分类：
高压支柱瓷绝缘子由上、下金属附件和绝缘件（瓷件）通过胶合剂胶合而成。
胶合剂由不低于42.5号的硅酸盐水泥和石英砂配制的。
金属附件一般由铸铁制成，表面刷上防锈漆或热镀锌。
高压支柱瓷绝缘子按额定电压分为7.2、12、24、40.5、72.5、126、252、362和550kV等9级，其中户内绝缘子仅生产7.2～40.5kV级。
绝缘子机械强度等级是按规定的弯曲破坏负荷值确定的。
机械强度标准值如下：
（1）户内支柱绝缘子：2，4，8，6，25KN；
（2）户外棒形支柱绝缘子：2，4，6，8，10，12.5，16，20，25，31.5，40KN；
（3）户外针式支柱绝缘子：3.75，5，10，20KN。
绝缘子按装置场所不同可分为户内支柱绝缘子和户外支柱绝缘子两类。
户内支柱绝缘子按结构可分为外胶装、内胶装和联合胶装3个系列。
（1）外胶装支柱瓷绝缘子：是最早生产的户内空心隔板支柱绝缘子，其中上金属附件和下金属附件用胶合剂胶装在带空腔的瓷件的外圆柱面上，称为外胶装结构。
上金属附件是圆形的，下金属附件有圆形、椭圆形和方形的三种型式。
瓷件表面上一般有很少的几个棱，以提高冲击和工频闪络电压，特别是靠近上附件的棱对提高冲击闪络电压有较大的意义。
为了减少热应力以及调节瓷件制造上的高度差别，附件和瓷件之间垫有衬垫。
（2）户内内胶装支柱瓷绝缘子：针对外胶装绝缘子的缺点，为了减小绝缘子外形尺寸，特别是高度尺寸，发展了户内内胶装绝缘子系列。
为了充分利用绝缘件高度，上、下金属附件均借胶合剂胶装入瓷件的上、下孔内，衬垫是为了缓和热应力或作为一个隔层的。
内胶装绝缘子的优越性不仅是绝缘子本身的尺寸、质量和金属材料消耗比外胶装系列减少许多，更重要的是它使所配套的电器和配电装置(如隔离开关、成套配电装置等)尺寸和质量减小，并节省了电力设备所占空间。
目前它使用在7.2—24kV级。
（3）联合胶装支柱瓷绝缘子：这种绝缘子由于上附件内胶装，从而缩短了绝缘子高度，同时由于下附件外胶装，可以有效地发挥瓷体的机械强度，缩小了瓷件直径。
此外，这种绝缘子制作也简单。
户外支柱绝缘子按结构分，有针式支柱瓷绝缘子和棒形支柱瓷绝缘子两个系列。
户外针式支柱绝缘子与（线路）针式绝缘子相似，区别在于前者头部胶装了金属帽，通过帽上的螺纹孔和一定的金具固定所支持的带电导体，而后者一般靠瓷件头部的顶槽或侧槽直接绑扎导线。
针式支柱绝缘子电压等级一般到40.5kV，更高电压等级时由几个元件串接成绝缘子柱使用。
户外棒形支柱绝缘子，我国20世纪60年代初期开始生产，70年代以来大量生产了棒形支柱绝缘子以代替针式支柱绝缘子。
这种绝缘子与线路柱式绝缘子以及瓷横担绝缘子相似同属A型绝缘子，使用中不击穿、不老化，运行维护简单。
棒形支柱绝缘子元件电压等级一般到126kV，更高电压等级时亦串接成柱使用。
棒形支柱绝缘子也称实心支柱绝缘子，它属于圆柱形支柱绝缘子。
电气特性：
支柱绝缘子的耐受电压符合GB311.1。
额定电压40.5KV及以下的B型绝缘子的工频击穿电压不低于工频干耐受电压的1.75倍。
装置地点海拔在1000m及以下，环境温度在-40℃~+40℃范围内的绝缘子其电气特性见下表：
GB 8287.1-1998 《高压支柱瓷绝缘子第一部分：技术条件》
GB/T 8287.2-1999 《高压支柱瓷绝缘子第二部分：尺寸与特性》
表2中产品型号说明：
ZN——户内内胶装支柱瓷绝缘子；
ZL——户内联合胶装支柱瓷绝缘子；
“－”后数字为额定电压等级数字，kV；
“/”后数字为机械强度（弯曲）等级数字，kN。
Z——户内外胶装支柱瓷绝缘子；
A、B、C、D——机械强度（弯曲）等级代号，A表示3.75kN，B表示7.5kN，C表示12.5 kN，D 表示20 kN；
“－”后数字表示额定电压等级数字，kV；
Y、T、F——安装型式代号，Y表示圆形底座，T表示椭圆形底座，F表示方形底座。
ZS——户外棒形支柱瓷绝缘子；
ZS后数字为设计序号；
“－”后数字为额定电压等级数字，kV；
“/”后数字为机械强度（弯曲）等级数字，kN；
L——表示上下孔均为螺孔。
ZP——户外针式支柱瓷绝缘子；
A、B、D——机械强度（弯曲）等级代号，A表示3.75kN，B表示5kN，D 表示20 kN；
“－”后数字为额定电压等级数字，kV。
制造:上海昌开电器有限公司。
