标准直齿圆柱齿轮齿形绘制步骤
标准直齿圆柱齿轮齿形绘制步骤
举例使用的齿轮我单位现在使用的回转窑小齿轮:
模数m=30 齿数z=25 压力角a=20°
第一步计算尺寸
分度圆直径d=m*z=30x25=750
齿顶圆直径da=m*（z+2）或d+2m=30x（25+2）或750+2x30=810 齿根圆直径df=m*（z-2.5）或da-2h=30x（25-2.5）或810-2x2.25x30（30是模数）=675
基圆直径db=d*cosa=750xcos20°=704.775
注：cos20°=0.9396926
标准齿轮尺寸计算公式：
根据尺寸绘制出图形：
第二步绘制渐开线的辅助线：
基圆的周长C=db*π=704.77x3.1415=2214.0507 一倍切线长度Q=C/(z*2)=2214.0507/25x2=44.28 L1=1Q=44.28 L4=4Q=177.12
L2=2Q=88.56 L5=5Q=221.4
L3=3Q=132.84 L6=6Q=265.68
绘制这些切线时，我是把对象捕捉的垂足打开，然后在线外任意位置作已知直线的（就是角度7.2的那些直线）的垂线，然后再将这些直线移动到基圆的交点位置，利用圆工具和修剪工具得到需要的长度。
7.2°=360°/2*z(齿数)=360°/25x2
360/2*Z=360/2x2
5=7.2
第三步，绘制齿形线
从中心线与基圆的交点开始，用样条曲线依次连接蓝色的六个端点得到齿轮外形曲线。
样条曲线与齿根圆的圆角半径R=0.38*m=0.38x30=11.4。
圆角工
具F---半径R11.4---点击齿根圆---点击齿形轮廓线。
第四步
1连接圆心与齿形轮廓线与分度圆的交点。
2作镜像中心线L,角度=360°/(4*Z)=360°/(4x25)=3.6°3将齿形的轮廓线进行镜像
第五步修剪删除多余线段，阵列
说明:此绘制方法我也是根据网上的资料绘制的，主要是举例绘制能够让大家看的更明白一点。
但是我绘制与这个齿轮相配和的模数=30.齿数=166 的大滚圈时，出现基圆直径小于齿根圆直径。
这个方法就不好用了，继续摸索中，有成果了再发布。

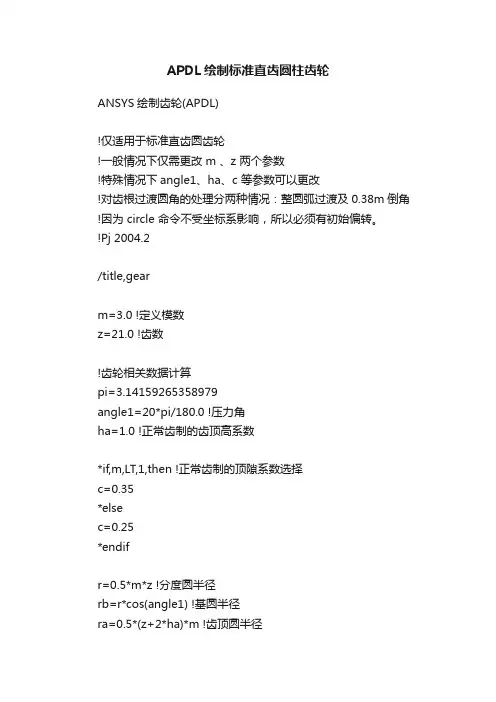

APDL绘制标准直齿圆柱齿轮
APDL绘制标准直齿圆柱齿轮ANSYS绘制齿轮(APDL)!仅适用于标准直齿圆齿轮!一般情况下仅需更改 m 、z 两个参数!特殊情况下angle1、ha、c 等参数可以更改!对齿根过渡圆角的处理分两种情况：整圆弧过渡及0.38m倒角!因为 circle 命令不受坐标系影响，所以必须有初始偏转。
!Pj 2004.2/title,gearm=3.0 !定义模数z=21.0 !齿数!齿轮相关数据计算pi=3.14159265358979angle1=20*pi/180.0 !压力角ha=1.0 !正常齿制的齿顶高系数*if,m,LT,1,then !正常齿制的顶隙系数选择c=0.35*elsec=0.25*endifr=0.5*m*z !分度圆半径rb=r*cos(angle1) !基圆半径ra=0.5*(z+2*ha)*m !齿顶圆半径rf=0.5*(z-2*ha-2*c)*m !齿根圆半径zz=2*(ha+c)/(1-cos(angle1)) !以次判断用何种方法(基于对rf、rb大小的判断)*if,z,GE,zz,thenrff=0.38*m !齿根圆角半径*elserff=(2.0*pi*rb/z-m*cos(angle1)*(pi/2.0+z*(tan(angle1)-angle1)))/2.0 !同上*endifangle2=180.0/z !镜像旋转角angle3=(pi/2.0/z+tan(angle1)-angle1)*180.0/pi !初始的偏转角(其值不能改变）angle4=(pi/2.0/z+tan(angle1)-angle1)*180.0/pi !对称偏转角/prep7csys,4 !激活工作坐标系wprot,-angle3,0,0 !初始偏转角度K,1,0,0 !绘制原点（编号为1）*do,t,0,1,0.01 !描点*SET,x,rb*(cos(t)+t*sin(t)) !渐开线方程*SET,y,rb*(sin(t)-t*cos(t))k,,x,y,0 !开始描点*enddoflst,3,101,3 !连点成线*do,t,2,102fitem,3,t*enddobsplin,,p51x !用多意线连点成线KDELE,3,101,1 !删多余点NUMCMP,KP !重排点号wprot,angle4,0,0 !X轴旋转angle4度对称偏转角LSYMM,Y,1, , , ,0,0 !镜像渐开线circle,1,ra !画出齿顶圆线LSBL,1,6 !对渐开线进行分割LSBL,2,3ldele,4 !删除多余的线与点ldele,5ldele,6ldele,8kdele,6,9,1kdele,3kdele,5NUMCMP,line !重排线号、点号NUMCMP,KP*if,z,GE,zz,then !判断是否进行第二次分割circle,1,rfLSBL,1,3 !对渐开线进行分割LSBL,2,6ldele,4 !删除多余的线与点ldele,5ldele,1ldele,7kdele,7,9,1kdele,2kdele,3NUMCMP,lineNUMCMP,KPlarc,2,3,1,ra !联接齿顶*elselarc,4,5,1,ra !联接齿顶FLST,3,3,4,ORDE,2FITEM,3,1FITEM,3,-3LGEN,2,P51X, , , , , , ,0 !复制，重排线号ldele,1,3,1,1NUMCMP,lineNUMCMP,KP*endif*do,t,1,z-1,1 !开始旋转镜像以上所形成的齿廓曲线wprot,angle2,0,0FLST,3,3,4,ORDE,2FITEM,3,1FITEM,3,-3LSYMM,Y,P51X, , , ,0,0*enddoWPCSYS,-1,0 !重新对齐工作坐标并开始做齿根圆圆弧*if,z,GE,zz,then !方法选择larc,4,9,1,rf!当rb<rf时，直接连接rf，并倒0.38m圆角*do,t,7,4*z-5,4larc,t,t+6,1,rf*enddolarc,4*z-1,5,1,rflfillt,1,4*z,rff*do,t,0,z-2,1lfillt,5+3*t,3*z+1+t,rfflfillt,4+3*t,3*z+2+t,rff*enddolfillt,2,3*z+1,rff*elsecsys,2 !当rb>rf时，用计算圆角倒齿根圆角*do,t,1,2*z,2k,,rf*1.1,angle2*t,0*enddocsys,0larc,2,6,4*z+2,rff*do,t,0,z-3,1larc,8+4*t,10+4*t,4*z+3+t,rff*enddolarc,4,4*z,5*z+1,rff*endiffinishsave!ok pj 2004.2</rf时，直接连接rf，并倒0.38m圆角。
项目四 绘制直齿圆柱齿轮零件图
如图所示为直齿圆柱齿轮零件，绘制其零件图。
学
习 通过完成此项目，掌握标准直齿圆柱齿轮轮齿部
目 标
分的名称、几何尺寸的计算;掌握单个和啮合的标
准直齿圆柱齿轮、锥齿轮及蜗轮蜗杆的规定画法;
初步掌握绘制直齿圆柱齿轮零件图的方法及步骤。
项目四 绘制直齿圆柱齿轮零件图
直齿圆柱齿轮
求模数m 查表2-4-1得m =2 mm。
实项施步目骤四 绘制直齿圆柱齿轮零件图
计算分度圆直径d和齿顶圆直径da
b.若通过测量齿顶圆直径求模数:当齿数为偶数时，直接测出齿顶圆直径，
如图（a） 所示;当齿数为奇数时，采用间接测量法，分别测出D1和H，然 后算出齿顶圆直径da=2H+D1，如图（b）所示。
为基准，轴向尺寸以齿轮对称面为基准。 （1）标注尺寸线及尺寸界线分别标注圆柱齿轮的定形、定位尺寸和
总体尺寸，如图所示。 （2）注写尺寸数字 齿轮的尺寸通过测量和计算得到，常使用的量
具有游标卡尺、千分尺和公法线千分尺等。
实项施步目骤项施步目骤四 绘制直齿圆柱齿轮零件图
（5）齿距、齿厚、槽宽:在分度圆上，相邻两齿对应齿廓之间的弧长称为齿
距，用p表示。在分度圆上，齿的两侧对应齿廓之间的弧长称为齿厚，用s表
示。
学项习资目料四 绘制直齿圆柱齿轮零件图
直齿圆柱齿轮各部分名称和代号
学项习资目料四 绘制直齿圆柱齿轮零件图
在分度圆上，齿槽的两侧对 应齿廓之间的弧长称 为齿槽宽，
用e表示。
在标准齿轮中，齿厚与槽宽
各为齿距的一半，即s=e=p/2， p=s+e。
（6）中心距:两啮合齿轮轴 线间的距离称为中心 距，用a表 示，如图所示。装配准确的标准 齿轮中心距为
绘制直齿圆柱齿轮工程图

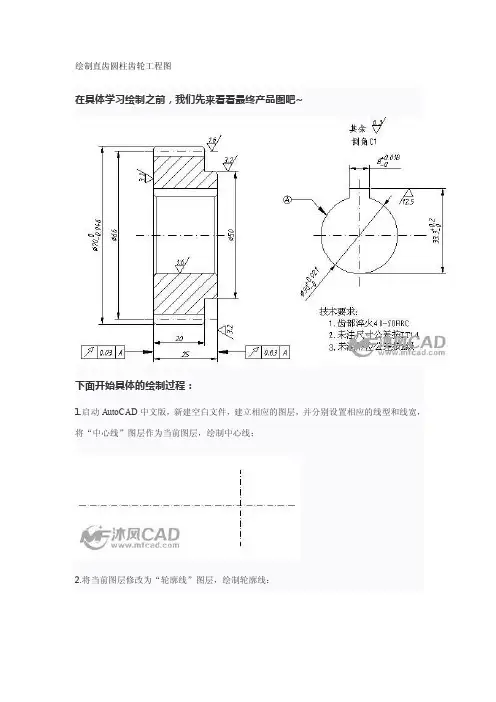

绘制直齿圆柱齿轮工程图在具体学习绘制之前，我们先来看看最终产品图吧~下面开始具体的绘制过程：1.启动AutoCAD 中文版，新建空白文件，建立相应的图层，并分别设置相应的线型和线宽，将“中心线”图层作为当前图层，绘制中心线：2.将当前图层修改为“轮廓线”图层，绘制轮廓线：3.将当前图层修改为“中心线”图层，绘制齿轮分度线：4.单击“常用”选项卡中“修改”面板中的“镜像”按钮，此时命令行提示“选择对象”，光标变为一个方框，采用框选方式选择左侧图形上半部轮廓，按【回车】键结束选择，此时命令行提示定义镜像中心线的第一点，选择中心线的左端点作为第一点；再选取中心线的右端点作为镜像中心线的第二点，直接按【回车】键，将对象镜像：5.选中图中所示的线段，按【Delete】键将其删除：6.单将当前图层修改为“细实线”图层，单击“常用”选项卡中“绘图”面板中的“图案填充”按钮，选择合适的图案对图形进行填充：7.下来开始标注尺寸，单击“注释”选项卡中的“线性标注”按钮，分别单击需要标注的线段的起点和终点，选择合适的放置位置后，单击鼠标完成尺寸标注：8.此时标注的尺寸仅有一个数字，而此处我们实际是齿轮的直径尺寸，因此需要给尺寸添加直径符号，双击该尺寸，打开“特性”面板，拖动滚动条至“主单位”选项，在“标注前缀”文本框中输入“%%C”直径符号代码：9.单用同样的方法，标注出其他的尺寸：10.单击【直径标注】按钮，选择右侧圆的圆周，拖动尺寸至合适位置，标注出圆的直径：11.接下来我们对一些尺寸进行公差标注，双击33.3这个尺寸，打开“特性”面板，拖动滚动条至“公差”选项，在“显示公差”框中选择“极限偏差”类型，在下偏差中输入0，上偏差中输入0.2，“水平放置公差”选择“中”，“公差精度”设置为“0.000”：12.依相同方法，参考图13-1将其他需要标注公差的尺寸都进行公差标注，单击“注释”选项卡中的“公差”按钮：13.此时弹出“形位公差”对话框：14.在对话框中单击“符号”下面的方框，弹出如图13-18所示的“特征符号”选择框，从中选择我们需要的特征符号：15.返回到“形位公差”对话框中，在“公差1”下方的文本框中输入公差数值0.03，在“基准1”下方的文本框中输入基准符号A，单击【确定】按钮，将公差放置到合适的位置。
齿轮画法图解
实心式
腹板式 （孔板式）
腹板式
轮辐式
齿轮的结构
请你继续往下看，后面更精彩！
骗你是小狗！！！
假如我说齿轮的视图要这样画，你有何感想？
30
另一种腹板式齿轮的画 法——这是带孔的腹板 式齿轮，我们也叫它孔 板式齿轮。
模数 齿数 齿形角 精度等级
m5 z 40 α 20°
8-7-7
技术要求 1、调质处理220～250HBW； 2、未注倒角C2。
轮辐式齿轮的画法—— 它的画法与前面所说的 有那么一点儿不同。
模数 齿数 齿形角 精度等级
m5 z 50 α 20°
8-7-7
这是均匀分布着5条轮辐的齿轮，剖切时只剖着 了一条轮辐，是不是按照实际看到的画剖视图呢？
不，要按对称形式画，这是规定！就是假想将下 面的轮辐转到剖切位置来画。
未剖着 按已剖画
模数 齿数 齿形角 精度等级
m5 z 50 α 20°
8-7-7
斜齿、人字齿圆柱齿轮的画法与直齿圆柱齿轮画法大同小异，只是在计算时应采用法向 模数mn，主视图一般采用半剖，用细实线在未剖部分画上三条斜线或“人字线”，但线的方 向及角度应与所设计的齿轮一致。
模数m 4 齿 数 z 17 齿形角 α 20° 精度等级 8-7-7
腹板式齿轮的画法——
两个图样中，哪 种表达方法更合理？ 显然下图更清楚地表 达了齿轮的内部结构， 且便于标注。
大端模数 齿数 齿形角 螺旋方向 螺旋角 变位系数 精度等级 配对 图号 齿轮 齿数
齿轮画法
齿轮，轮缘上有齿能连续啮合传递运动和动力的机械元件。
齿轮是能互相啮合的有齿的机械零件，齿轮在传动中的应用很早就出现了。
19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。
直齿圆柱齿轮最基本的齿轮传动是圆柱齿轮传动。
常见的圆柱齿轮按其齿的方向分成直齿、斜齿和人字齿等。
直齿圆柱齿轮由轮齿、幅板（或幅条）、轮毂等组成。
现以标准直齿圆柱齿轮为例，说明圆柱齿轮各部分的名称和尺寸关系，如图所示。
1. 直齿圆柱齿轮轮齿的各部分名称及代号(1) 齿顶圆：通过轮齿顶部的圆，其直径用da表示。
(2) 齿根圆：通过轮齿根部的圆，其直径用df表示。
(3) 分度圆：设计、制造齿轮时计算轮齿各部分尺寸的基准圆，其直径用d表示。
(4) 齿距：在分度圆周上相邻两齿对应点之间的弧长，用p表示。
(5) 齿厚：一个轮齿在分度圆上的弧长，用s表示。
(6) 槽宽：一个齿槽在分度圆上的弧长，用e表示。
在标准齿轮中，齿厚与槽宽各为齿距的一半，即s＝e＝p/2，p＝s＋e。
(7) 齿顶高：分度圆到齿顶圆之间的径向距离，用ha表示。
(8) 齿根高：分度圆到齿根圆之间的径向距离，用hf表示。
(9) 齿高：齿顶圆到齿根圆之间的径向距离，用h表示。
(10)齿宽：沿齿轮轴线方向量得的轮齿宽度，用b表示。
2. 直齿圆柱齿轮的基本参数与齿轮各部分的尺寸关系(1) 模数：如以z表示齿轮的齿数，齿轮上有多少齿，在分度圆周上就有多少齿距，因此，分度圆周长＝齿距×齿数，即πd＝pz式中π是无理数，为了便于计算和测量，齿距p与π的比值称为模数（单位为mm），用符号m表示，即m＝p/πd＝mz由于模数是齿距p与π的比值，因此齿轮的模数m愈大，其齿距p也愈大，齿厚s也愈，因而齿轮承载能力也愈大。
模数是设计和制造齿轮的基本参数。
不同模数的齿轮，要用不同模数的刀具来制造。
为了便于设计和制造，减少齿轮成形刀具的规格，模数已经标准化，我国规定的标准模数值见下表。
3．直齿圆柱齿轮的规定画法_汽车机械识图（第2版）_[共2页]
![3．直齿圆柱齿轮的规定画法_汽车机械识图（第2版）_[共2页]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/b7b43a1905087632311212df.webp)
汽车机械识图（第2版）
184
续表
基本参数：模数m ，齿数z ，压力角α =20°
3．直齿圆柱齿轮的规定画法
（1）单个圆柱齿轮的画法。
单个圆柱齿轮，一般用两个视图表示。
国家标准规定：齿顶圆和齿顶线用粗实线绘制；分度圆和分度线用细点画线绘制；齿根圆和齿根线用细实线绘制，也可省略不画。
当非圆视图画成剖视图时，齿根线用粗实线表示，齿顶线与齿根线之间的区域表示轮齿部分，按不剖处理。
当需要表示斜齿或人字齿轮的齿线形状时，可用3条与齿线方向一致的细实线表示，如图7-35所示。
图7-35 单个圆柱齿轮的画法
（2）啮合圆柱齿轮的画法。
两个标准齿轮相互啮合时，其模数m 相同，两分度圆相切，此时分度圆又称为节圆。
表达两啮合圆柱齿轮，一般用两个视图。
在投影为圆的视图中，两齿顶圆均用粗实线绘制，啮合区内也可省略不画；两相切的分度圆均用细点画线绘制；两齿根圆均用细实线绘制，也可省略不画，如图7-36（a ）、（b ）所示。
在非圆视图中，若画剖视图，啮合区的画法：两齿轮的分度线重合为一条细点画线；两齿轮的齿根线均画成粗实线；齿顶线的画法是将一个齿轮的轮齿作为可见画成粗实线，另一个齿轮的轮齿被遮挡画成细虚线，也可省略不画，如图7-36（a ）所示。
若画视图，两节线重合画成粗实线，如图7-36（c ）所示。
应注意，一个齿轮的齿顶线与另一个齿轮的齿根线之间有0.25m 的间隙，如图7-37所示。
如果需要表示轮齿的方向，画法如图7-36（c ）所示。
全面各种齿轮的基本知识及其画法
齿轮是应用非常广泛的传动件，用以传递动力和运动，并具有改变转速和转向的作用。
依据两齿合齿轮轴线在空间的相对位置不同，常见的齿轮传动可分为下列三种形式（图9-43）：(1) 圆柱齿轮传动——有于两平行之间的传动。
(2) 圆锥齿轮传动——用于两相之间的传动。
(3) 蜗杆蜗轮传动——用于两交叉之间的传动。
齿轮传动的另一种形式为齿轮齿条传动（图9-44），可用于转动和移动之间的运动转换。
常见的齿轮轮齿是直齿和斜齿。
齿轮又有标准齿和非标准齿之分，具有标准齿的齿轮称为标准齿轮。
本节介绍具有渐开线齿形的标准齿轮的有关知识与规定画法。
一、直齿圆柱齿轮（直齿轮）(一) 直齿圆柱齿轮各部分名称及有关参数（图9-45）1、齿顶圆（直径d1）通过圆柱齿轮齿顶的曲面称为齿顶圆柱面。
齿顶圆柱面与端平面的交线称为齿顶圆。
2、齿根圆（直径d2）通过圆柱齿轮齿根的曲面称为齿根圆柱面。
齿根圆柱面与端平面的交线称为齿根圆。
３.分度圆（直径d）齿轮设计和加工时计算尺寸的基准圆称为分度圆。
它位于齿顶圆和齿根圆之间，是一个约定的假想圆。
４.节圆（直径d）两齿轮合时，位于连心线OO上的两齿廓点P，称为节点。
分别以O O为圆心，OP为半径所作的两个相切的园称为节圆。
正确安装的标准齿轮的d=d。
5.齿高h轮齿在齿顶圆与齿根圆之间的径向距离称为齿高。
齿高h分为齿顶高h，齿根高h两段（h=h+h）:齿根高h齿根圆与分度圆之间的径向距离；吃根高h齿根圆与分度圆之间的径向距离；6.齿数z即轮齿的个数，它是齿轮计算的主要参数之一。
8.模数m由于分度圆周长πd=pz所以 d=p/πz令 p/π=m则 d=mz式中m称为齿轮的模数，它等于齿距与圆周率π的比值。
模数以毫米为单位，为了便于设计和制造，模数的数值已标准化，如图9-12所示。
模数是设计、制造齿轮的重要参数。
由于模数m与齿距p成正比。
而p决定了轮齿的大小，所以m的大小反映了轮齿的大小。
模数大，轮齿大，在其他条件相同的情况下，轮齿的承载能力也就大，反之承载能力就小。
proE直齿圆柱齿轮的画法_proe标准零件库
proE直齿圆柱齿轮的画法_proe标准零件库proE 直齿圆柱齿轮的画法1 使⽤front 平⾯草绘4 个任意半径的同⼼圆，确定，按“√”退出草绘。
2 点击“⼯具—>参数”弹出参数设置框，点击“+”增加参数⾏，在“名称”列输⼊直齿圆柱齿轮的参数符号，在“值”列输⼊需要指定的参数值。
其中：m（模数）、z（齿数）、Prsangle（齿形⾓）ha（齿⾼）、c（齿隙系数）、3 点击“⼯具—>关系”弹出“关系”框，对齿轮的参数建⽴参数关系式。
3.1 将⿏标移到⾄同⼼圆上，4 个同⼼圆同时加亮，点击，显⽰同⼼圆的尺⼨符号。
3.2 在“关系”栏中输⼊如下关系式，点击“确定”关闭窗⼝。
d=m*zdb=d*(cos(prsangle))da=d+2*m*hadf=d-2*(ha+c)*mD0=dD1=dbD2=daD3=df4 执⾏“编辑—>再⽣”，图形中通过关系式赋值的4 个同⼼圆的直径确定，即d、db、da、df 的值，再次打开参数栏可以看到这4 个参数已经被赋值。
5 绘制齿轮的渐开线点击窗⼝“创建基准曲线”按钮，选取“从⽅程”，确定，选取模型树中的坐标系，类型为圆柱坐标系后弹出程序运⾏框和记事本，在记事本中输⼊渐开线⽅程如下：x=t*sqrt((da/db)^2-1)y=180/pir=0.5*db*sqrt(1+x^2)theta=x*y-atan(x)z=0若为笛卡尔坐标系，则⽅程为r=db/2theta=t*60x=r*cos(theta)+r*(theta*pi/180)*sin(theta)y=r*sin(theta)-r*(theta*pi/180)*cos(theta)z=0点击记事本“⽂件—>保存”后关闭记事本，在“曲线：从⽅程”的右下⾓点击“预览”或直接确定，渐开线绘制成功。
6 创建渐开线与分度圆的交点为基准点。
执⾏“基准点创建”⼯具，选取渐开线后，按下“ctrl”选取分度圆，“确定”，基准点PNT0 创建成功。
渐开线标准直齿圆柱齿轮的基本参数和几何尺寸
渐开线标准直齿圆柱齿轮的基本参数和几何尺寸
2. 渐开线标准直ቤተ መጻሕፍቲ ባይዱ圆柱齿轮的基本参数
（1）齿数。齿轮圆周上轮齿的总数称为齿轮的齿数，用z表示。
（2）模数m。由分度圆周长πd=zp，可得分度圆直径d=zp/π。
为便于设计、制造和互换的方便，人为地规定p/π的值为标准值，
称为模数，用m表示，单位为mm。则有
（2）分度圆。为便于设计、制造和互换，在齿顶圆与齿根圆之 间选定一个基准圆，使该圆上的比值p/π和压力角都为标准值。在齿 轮上具有标准模数和标准压力角的圆，称为分度圆，直径用d表示。
（3）齿厚、齿槽宽、齿距。分度圆上一个齿的两侧端面齿廓之 间的弧长称为齿厚，用s表示；分度圆上一个齿槽的两侧端面齿廓之 间的弧长称为齿槽宽，用e表示；分度圆上相邻两齿同侧端面齿廓之 间的弧长称为齿距，用 p表示，即 p=s+e。
渐开线标准直齿圆柱齿轮的基本参数和几何尺寸
1. 渐开线标准直齿圆柱齿轮各部分的名称和符号
图1-6所示为渐开线直齿圆柱齿轮的局部图。
图1-6 渐开线直齿圆柱齿轮的局部图
渐开线标准直齿圆柱齿轮的基本参数和几何尺寸
（1）齿顶圆和齿根圆。轮齿顶部所在的圆称为齿顶圆，直径用 da表示。相邻两齿间的部分称为齿槽，齿槽底部所在的圆称为齿根圆， 直径用df表示。
（3）压力角α。渐开线齿廓上各点的压力角不 同，为了便于设计、制造和互换性好，分度圆上的 压力角用α表示，并规定了标准值。我国标准规定： 标准压力角α=20°。特殊情况下也可取大齿廓角 22.5°或25°和小齿廓角14.5°或15°。
渐开线标准直齿圆柱齿轮的基本参数和几何尺寸
（4）齿顶高系数ha*、顶隙系数c*。为了用模数表示齿顶高的 大小，引入齿顶高系数ha*，其标准值见表1-2。
直齿圆柱齿轮的标准画法
直齿圆柱齿轮的标准画法一、引言直齿圆柱齿轮是机械传动中常用的一种零件，其标准画法对于设计者和制造者来说非常重要。
本文将详细介绍直齿圆柱齿轮的标准画法，包括齿轮的正视图、俯视图、剖视图以及标注方法等。
二、直齿圆柱齿轮的正视图1.绘制齿轮的外圆和底圆，外圆直径表示为Dt，底圆直径表示为Db。
2.在外圆上确定齿轮的齿数n，并将其等分为n等份。
3.绘制出切割齿轮轮廓的齿根圆和齿顶圆，齿根圆的半径表示为rf，齿顶圆的半径表示为r。
4.连接齿根圆和齿顶圆，绘制出齿轮的齿廓。
5.在齿根圆与齿轮齿廓的交点处标记切线方向。
三、直齿圆柱齿轮的俯视图1.绘制齿轮的正视图，确定齿轮的中心线和齿轮的外径Dt。
2.在俯视图中标注齿轮的中心线和外径Dt。
3.绘制齿轮的齿根圆和齿顶圆，齿根圆的半径表示为rf，齿顶圆的半径表示为r。
4.连接齿根圆和齿顶圆，绘制出齿轮的齿廓。
5.标注齿轮的齿数n。
四、直齿圆柱齿轮的剖视图1.在正视图中确定剖视面的位置和方向。
2.绘制剖视面，标注剖视线和箭头指示剖视方向。
3.标注齿轮的名义模数m，法向模数mn以及齿数n。
4.绘制齿轮的齿根圆和齿顶圆，齿根圆的半径表示为rf，齿顶圆的半径表示为r。
5.连接齿根圆和齿顶圆，绘制出齿轮的齿廓。
五、直齿圆柱齿轮的标注方法1.在直齿圆柱齿轮的正视图中，标注齿数n、法向模数mn、名义模数m以及齿根圆的半径rf。
2.在俯视图中，标注齿数n和外径Dt。
3.在剖视图中，标注齿数n、法向模数mn、名义模数m以及齿根圆的半径rf。
4.标注齿轮的轴孔直径和长度、键槽的位置和尺寸等附加要求。
六、直齿圆柱齿轮的其他标注要点1.齿轮的标注要清晰、规范，标注字体的大小要适中。
2.齿轮的标注线要细且均匀，标注文字要与标注线相连。
3.齿轮的标注要包括齿数、模数、齿廓曲率半径、齿顶高和齿根高等信息。
4.相邻齿顶之间的距离称为齿距，并在俯视图中标注。
七、总结本文介绍了直齿圆柱齿轮的标准画法，包括正视图、俯视图和剖视图的绘制方法以及标注要点。
