天津市滨海新区九年级(上)期中物理试卷
天津市滨海新区九年级（上）期中物理试卷
一、选择题（每题3分）
1．（3分）下列现象中，能用来说明分子在不停地做无规则运动的是（）A．空气中PM2.5超标形成雾霾
B．在室内摆放一束百合花，闻到阵阵花香
C．建筑工地上尘土飞扬
D．加工零件时，车刀在砂轮的高速摩擦下溅出火花
2．（3分）汽车已经成为现代生活中不可缺少的一部分，汽车多数采用汽油机作为发动机，如图是汽油机工作四个过程的示意图，按照工作循环的顺序将四个冲程进行排列，其中正确的是（）
A．甲乙丙丁B．丙甲丁乙C．丁甲丙乙D．丁甲乙丙3．（3分）如图现象中，通过热传递来改变内能的是（）
A．给冷水加热B．压缩空气温度升高
C．下滑时臀部发热D．搓手取暖
4．（3分）关于热机的效率，下列说法中正确的是（）
A．热机做的有用功越多，效率就越高
B．热机的功率大，效率就一定高
C．热机消耗的燃料越多，效率就越低
D．蒸汽机、汽油机和柴油机三种热机相比较，通常柴油机的效率更高一些
5．（3分）下列物品，通常情况下属于导体的是（）
A．橡胶棒B．塑料梳子
C．金属勺子D．体温计
6．（3分）有甲、乙、丙三个带电物体，甲和乙相互吸引，乙与丙相互排斥，如果已知丙物体带正电，则甲物体的带电情况为（）
A．带正电
B．带负电
C．不带电
D．可能带负电，也可能不带电
7．（3分）在如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）
A．B．
C．D．
8．（3分）小峰有一台电动玩具车，它的内部电路主要是由电池、开关、电动机、指示灯及导线组成的，为了探究电动机与指示灯的连接方式，他进行了以下实验：①闭合开关，结果玩具车正常行驶，指示灯正常发光；②断开开关，将指示灯取下，然后再闭合开关，发现玩具车仍然能够正常行驶，则该玩具车电路中电动机与指示灯的连接方式（）A．可以确定，一定是并联
B．可以确定，一定是串联
C．可以确定，串联、并联都行
D．还需要取下电动机，接入指示灯并观察他的发光情况才能确定
9．（3分）以下是一些电流值和电压值，其中最符合实际的是（）
A．家庭电冰箱正常工作时，流过的电流约为1A
B．电影放映厅内的中央空调正常工作时，流过的电流约为2A
C．发生闪电时，云层间的电压约为220V
D．手机电池电压约为1.5V
10．（3分）某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而减小
C．电压一定时，电阻随着电流的增大而减小
D．电压一定时，电流随着电阻的增大而减小
二、多先选择题（每题3分）
11．（3分）如图所示，用酒精灯给试管里的水加热，水沸腾后，水蒸气推动活塞迅速冲出试管口，以下是对这个过程中能量转移及转化的一些说法，其中正确的是（）
A．酒精燃烧时，化学能转化为电能
B．酒精燃烧产生的热传给水和水蒸气，使其内能增加
C．塞子受到水蒸气的压力而冲出的瞬间，水蒸气的内能转化为塞子的动能
D．塞子受到水蒸气的压力而冲出去的瞬间，水蒸气的内能增加
12．（3分）如图所示电路，闭合开关S，下列说法正确的是（）
A．在a点接入电流表，能够测得通过L1和L2的总电流
B．在c点接入电流表，能够测得通过L2的电流
C．在a、d两点间接入电流表，能够测得干路电流
D．在a、d两点间接入电压表，能够测得电源电压
13．（3分）如图所示电路，R1是定值电阻，R2是滑动变阻器（P为滑片），电源电压保持不变，闭合开关S，请你利用学过的知识分析电路，并判断出下列哪些说法是正确的（）
A．R1和R2是并联的
B．为保护电路，滑片P不允许移至R2的最右端
C．当滑片P向右移动时，电压表示数变大
D．当滑片P向右移动时，电流表A1示数不变，A示数变小
三、填空题
14．（4分）为了比较不同物质的比热容，某同学用相同的酒精灯同时为质量相等的甲、乙两种物质加热，根据测得的数据描绘的时间一温度图象如图所示。
“用相同的酒精灯同时加热”是为了两种物质吸收热量（选填“相等”或“不等”）；由图象可知，甲物质比热容乙物质比热容。
（选填“＞”“＜”或“＝”）
15．（4分）某单缸汽油机的飞轮转速为每分钟1800转，则每分钟完成个工作循环，每秒钟汽油机对外做功次。
16．（4分）如图所示，用毛皮摩擦过的橡胶棒接触验电器A使其带电（图甲）；然后用带绝缘柄的金属杆将验电器A和B上的两金属球连接起来（图乙），在连接的瞬间，金属杆中的电流方向是由验电器到验电器。
17．（4分）如图所示的电路，要使L1、L2并联，需要闭合的开关是；如果同时闭合开关S1、S2和S3，电路会出现。
18．（4分）在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，试着用电压表测量这个自制电池的电压，请你观察图中所示情况，回答下面的问题：这个电池的电压是V；金属片是电池的正极。
19．（4分）某定值电阻两端的电压是2.4V，通过它的电流是0.8A，如果将它两端的电压减小到1.5V时，通过它的电流是A，该定值电阻的阻值为Ω。
四、综合题
20．（7分）用天燃气热水器将50kg的水从10℃加热到42℃，用去了0.25m3的天燃气，已知水的比热容为4.2×103J/（kg•℃），天燃气的热值为：3.2×107J/m3。
求：（1）水吸收的热量；
（2）该热水器的效率。
21．（6分）在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：
猜想一：导题电阻跟导体长度有关；
猜想二：导题电阻跟导体粗细有关；
猜想三：导题电阻跟导体材料有关。
同学们想利用如图的电路和表中的导体验证上述猜想。
导体代号长度/m横截面积/mm2材料
A 1.00.2锰铜
B 1.00.4锰铜
C 1.00.6锰铜
D0.50.4锰铜
E 1.50.4锰铜
F 1.00.6镍铬合金
G 1.00.6铁
（1）请将猜想一的实验设计思维路补充完整。
选取和相同、不同的导体，分别将其接入如图电路中。
通过比较电路中的大小，判断导体电阻的大小。
该实验用了法。
（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体（填写导体代号来进行实验）。
六、标题
22．（6分）如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。
要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。
请虚线框内设计出电路图，并在实物图中连线（导线不要交叉）。
23．（6分）用伏安法测量某定值电阻R的阻值。
（1）请按照图1所示的电路图，以笔画线代替导线，完成图2的电路连接。
（2）根据实验需求在虚线框内设计一个记录表格；并将某次实验的电表示数（图3所示）及计算结果填入表中。
24．（6分）小黄同学做“比较两种材料保温性能”的实验，他取泡沫塑料①和卫生纸②两种作保温材料，两根相同的温度计，两个相同的大玻璃烧杯，钟表和热开水，以及细线、硬纸片、剪刀。
做两个相同的硬纸外壳，其中一个装置如图（a）所示，根据实验测得的数据绘得图（b）所示“水温与时间关系”的图象。
实验过程室温基本不变，请回答：
（1）你认为小黄在操作时，就控制变量法方面还要注意什么？（只要求写出一条）
（2）①和②哪种材料的保温性能较好？为什么？
（3）当时的室温大约是多少？
25．（6分）如图1所示电路，将电阻R1和R2串联接入电路，若电源电压为U，R1两端的电压为U1，R2两端的电压为U2，则三者之间的关系为U＝；通过R1的电流记为I1，通过R2的电流记为I2，I1、I2之间的关系为。
如果用一个电阻R来代替电阻R1和R2串联时对电流的阻碍作用（如图2所示），则R与R1、R2之间应满足怎样的关系？请你利用上述条件及欧姆定律进行推导。
天津市滨海新区九年级（上）期中物理试卷
参考答案
一、选择题（每题3分）
1．B；2．C；3．A；4．D；5．C；6．B；7．A；8．A；9．A；10．D；
二、多先选择题（每题3分）
11．BC；12．ABCD；13．AD；
三、填空题
14．相等；＜；15．900；15；16．负；B；A；17．S1、S3；电源短路；18．0.5；铜；
19．0.5；3；
四、综合题
20．；21．材料；横截面积；长度；电流；控制变量；C、F、G；
六、标题
22．；23．；24．；25．U1+U2；I1＝I2；。
2024-2025学年天津市滨海新区塘沽第一中学九年级上学期11月期中物理试题
2024-2025学年天津市滨海新区塘沽第一中学九年级上学期11月期中物理试题1.下列现象中，不能用分子在不停的做无规则运动来解释的是A．早上小华走进花园闻到花香B．课间小英放入水中的糖使水变甜C．下午小吴扫地时灰尘在课室飞舞D．中午小迪闻到华英饭堂传出的饭香2.关于内能，下列说法中正确的是（）A．静止的物体，没有内能B．机械能大的物体，其内能一定大C．一切物体，不论温度高低，都具有内能D．物体温度不变，内能也一定不变3.如图所示，甲、乙是两个演示实验的示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图，下列说法正确的是（）A．图丙是压缩冲程，其工作原理如图甲所示B．图丙是做功冲程，其工作原理如图乙所示C．图丁是压缩冲程，其工作原理如图乙所示D．图丁是做功冲程，其工作原理如图甲所示4.下列关于能量转化的说法中，正确的是（）A．用电饭锅烧饭时，电能转化成内能B．暖瓶塞跳起时，机械能转化为内能C．蓄电池充电时，化学能转化为电能D．电动机工作时，机械能转化为电能5.如图所示，验电器A带正电，B不带电，现用带有绝缘手柄D的金属棒C把A和B连接起来，发现A金属箔张角变小，B金属箔张开。
则下列说法正确的是（）A．验电器金属箔张开是因为它们带同种电荷B．金属棒中瞬间电流的方向是从B流向AC．正电荷从A移到B，所以两个验电器都带正电D．电子从B移到A，所以A带负电，B带正电6.如图是滑动变阻器接入电路中的实验情形，实验过程中调节滑片P向右滑动时，连入电路的电阻变大的是（）A．B．C．D．7.如图所示的电路中，开关S闭合时，电压表所测的电压是（）A．电灯L 1两端的电压B．电灯L 2两端的电压C．电灯L 1和L 2两端的电压D．电源电压8.图所示电路，开关闭合时观察到：L1和L2两灯均不亮，电流表无示数，电压表有示数，其原因可能是（）A．L 1断路B．L 2断路C．电流表断路D．电流表短路9.如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A。
天津市滨海新区九年级上学期物理期中考试试卷
天津市滨海新区九年级上学期物理期中考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共7题；共14分)1. （2分）(2011·崇左) 根据你对生活中物理量的认识，下列数据中最符合生活实际的是（）A . 一个中学生的质量大约是50gB . 中学生课桌高约为80mC . 人体的密度约为1.0×103kg/m3D . 初中生跑100m用时8s2. （2分）如图所示，人造卫星沿椭圆形轨道绕地球运行，当卫星从远地点向近地点运动过程中，下列说法正确的是（）A . 动能增大B . 动能减小C . 势能增大D . 势能不变3. （2分） (2020八下·河津期末) 下列事例中，人对物体做功的是（）A . 物理老师提着实验器材爬上二楼教室B . 运动员举着杠铃原地不动C . 背着书包的中学生在水平路面上匀速行走D . 被运动员踢出去的足球在草地上滚动的过程中4. （2分）(2017·广州) 图1中力F1水平拉动重为G的物体A在水平路面匀速移动了s．改用滑轮组拉动A 在同一路面匀速移动了s，拉力为F2（如图2）．此过程滑轮组（）A . 总功率为F2sB . 额外功为F1sC . 机械效率为D . 额外功为3F2s﹣F1s5. （2分）(2018·南充) 在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A . 电压表V1 ，示数不变，电压表V2示数变大B . 电流表A示数变大C . 电压表V2示数与电流表A示数的比值变小D . 电压表V1示数与电流表A示数的比值不变6. （2分）学校校园有前后两道门，为了加强校内安全，学校给值班室安上了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了。
下图中所示电路中符合要求的是（）A .B .C .D .7. （2分）一只电阻值为R的电阻丝，两端电压为U时，通过的电流为I，若将该电阻两端电压变为2U，则电阻的阻值和通过它的电流分别是（）A . 2R，2IB . R，IC . 2R，ID . R，2I二、填空题 (共8题；共10分)8. （1分） (2017八下·许昌期末) 如图所示，蚂蚁用10﹣3N的力拉着树叶，10s内沿着拉力方向前进了10cm，则蚂蚁对树叶做功为________J，此时的功率为________W．9. （2分）“年糕”是中国春节传统的民间风味食品，它主要是通过“蒸”的方式变熟．其中“蒸”的过程是通过________ 的方式来改变内能的，当年糕蒸好后揭开锅盖，发现周围出现很多“白气”，它的形成属于________ 现象．10. （1分）如图是自动回转的“魔罐”，橡皮筋两头分别固定在罐子的顶部和底部，中间系一个钩码，当将“魔罐”在水平地面上滚出后，它能自动滚回来的原因是________能转化为________能。

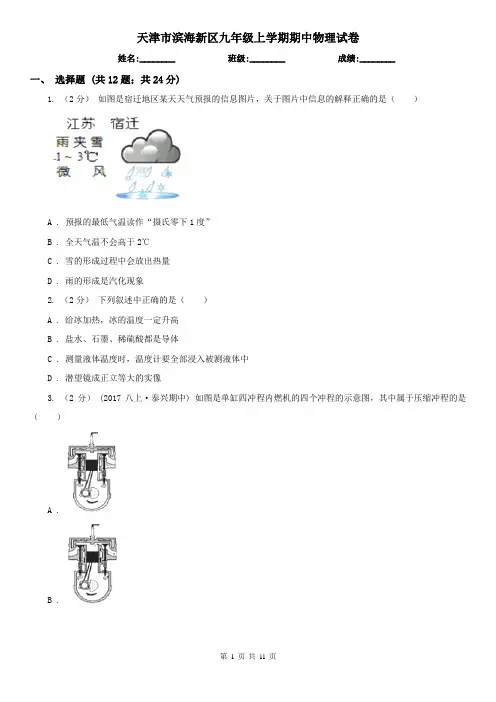

天津市滨海新区九年级上学期期中物理试卷
天津市滨海新区九年级上学期期中物理试卷姓名:________ 班级:________ 成绩:________一、选择题 (共12题；共24分)1. （2分）如图是宿迁地区某天天气预报的信息图片，关于图片中信息的解释正确的是（）A . 预报的最低气温读作“摄氏零下1度”B . 全天气温不会高于2℃C . 雪的形成过程中会放出热量D . 雨的形成是汽化现象2. （2分）下列叙述中正确的是（）A . 给冰加热，冰的温度一定升高B . 盐水、石墨、稀硫酸都是导体C . 测量液体温度时，温度计要全部浸入被测液体中D . 潜望镜成正立等大的实像3. （2分） (2017八上·泰兴期中) 如图是单缸四冲程内燃机的四个冲程的示意图，其中属于压缩冲程的是（）A .B .C .D .4. （2分）把一杯酒精倒掉一半，则剩下的半杯酒精（）A . 比热容变小，热值变为原来的一半B . 比热容变小、热值不变C . 比热容、热值都为原来的一半D . 比热容、热值都不变5. （2分） (2017八下·盐都期中) 将塑料包装袋撕成细丝后，上端打结，然后用干燥的丝绸或毛皮等顺着细丝向下捋几下，希望做成如图的各种情形，其中无法完成的是（）A .B .C .D .6. （2分） (2015九上·衡阳期中) 在有些地毯的编制过程中，往往夹杂一些不锈钢丝，其作用主要是（）A . 钢丝能增大摩擦B . 钢丝能反射光、美观C . 钢丝容易传递热D . 钢丝能把由于摩擦所带的电荷及时导走7. （2分）将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是（）A . A和BB . B和DC . A和DD . B和C8. （2分） (2019九上·定兴期末) 在用电流表、电压表测电阻的实验中，下列注意事项中错误的是（）A . 连接电路之前，先闭合开关B . 连接电路时，可以先从电源的负极开始C . 在无法估计被测值大小时，电流表、电压表应选用较大的量程D . 电压表与待测电阻并联9. （2分） (2017九上·宝安期中) 对如图所示电路的分析，错误的是（）A . 当断开、，闭合时，灯、串联B . 当断开，闭合、时，灯、并联C . 当断开，闭合、时，灯、均有电流通过D . 同时闭合、、，会造成电源短路10. （2分）(2020·深圳模拟) 如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P 从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示。
天津市滨海新区九年级物理上学期期中试卷(含解析) 新人教版
2016-2017学年天津市滨海新区九年级（上）期中物理试卷一、选择题（每题3分）1．下列现象中，能用来说明分子在不停地做无规则运动的是（）A．空气中PM2.5超标形成雾霾B．在室内摆放一束百合花，闻到阵阵花香C．建筑工地上尘土飞扬D．加工零件时，车刀在砂轮的高速摩擦下溅出火花2．汽车已经成为现代生活中不可缺少的一部分，汽车多数采用汽油机作为发动机，如图是汽油机工作四个过程的示意图，按照工作循环的顺序将四个冲程进行排列，其中正确的是（）A．甲乙丙丁 B．丙甲丁乙 C．丁甲丙乙 D．丁甲乙丙3．如图现象中，通过热传递来改变内能的是（）A．给冷水加热B．压缩空气温度升高C．下滑时臀部发热D．搓手取暖4．关于热机的效率，下列说法中正确的是（）A．热机做的有用功越多，效率就越高B．热机的功率大，效率就一定高C．热机消耗的燃料越多，效率就越低D．蒸汽机、汽油机和柴油机三种热机相比较，通常柴油机的效率更高一些5．下列物品，通常情况下属于导体的是（）A．橡胶棒B．塑料梳子C．金属勺子D．体温计6．有甲、乙、丙三个带电物体，甲和乙相互吸引，乙与丙相互排斥，如果已知丙物体带正电，则甲物体的带电情况为（）A．带正电B．带负电C．不带电D．可能带负电，也可能不带电7．在如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）A．B．C．D．8．小峰有一台电动玩具车，它的内部电路主要是由电池、开关、电动机、指示灯及导线组成的，为了探究电动机与指示灯的连接方式，他进行了以下实验：①闭合开关，结果玩具车正常行驶，指示灯正常发光；②断开开关，将指示灯取下，然后再闭合开关，发现玩具车仍然能够正常行驶，则该玩具车电路中电动机与指示灯的连接方式（）A．可以确定，一定是并联B．可以确定，一定是串联C．可以确定，串联、并联都行D．还需要取下电动机，接入指示灯并观察他的发光情况才能确定9．以下是一些电流值和电压值，其中最符合实际的是（）A．家庭电冰箱正常工作时，流过的电流约为1AB．电影放映厅内的中央空调正常工作时，流过的电流约为2AC．发生闪电时，云层间的电压约为220VD．手机电池电压约为1.5V10．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I ﹣R图象，下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而减小C．电压一定时，电阻随着电流的增大而减小D．电压一定时，电流随着电阻的增大而减小二、多先选择题（每题3分）11．如图所示，用酒精灯给试管里的水加热，水沸腾后，水蒸气推动活塞迅速冲出试管口，以下是对这个过程中能量转移及转化的一些说法，其中正确的是（）A．酒精燃烧时，化学能转化为电能B．酒精燃烧产生的热传给水和水蒸气，使其内能增加C．塞子受到水蒸气的压力而冲出的瞬间，水蒸气的内能转化为塞子的动能D．塞子受到水蒸气的压力而冲出去的瞬间，水蒸气的内能增加12．如图所示电路，闭合开关S，下列说法正确的是（）A．在a点接入电流表，能够测得通过L1和L2的总电流B．在c点接入电流表，能够测得通过L2的电流C．在a点或d点接入电流表，都能够测得干路电流D．在a、d两点间接入电压表，能够测得干路电压13．如图所示电路，R1是定值电阻，R2是滑动变阻器（P为滑片），电源电压保持不变，闭合开关S，请你利用学过的知识分析电路，并判断出下列哪些说法是正确的（）A．R1和R2是并联的B．为保护电路，滑片P不允许移至R2的最右端C．当滑片P向右移动时，电压表示数变大D．当滑片P向右移动时，电流表A1示数不变，A示数变小三、填空题14．为了比较不同物质的比热容，某同学用相同的酒精灯同时为质量相等的甲、乙两种物质加热，根据测得的数据描绘的时间一温度图象如图所示．“用相同的酒精灯同时加热”是为了两种物质吸收热量（选填“相等”或“不等”）；由图象可知，甲物质比热容乙物质比热容．（选填“＞”“＜”或“=”）15．某单缸汽油机的飞轮转速为每分钟1800转，则每分钟完成个工作循环，每秒钟汽油机对外做功次．16．如图所示，用毛皮摩擦过的橡胶棒接触验电器A使其带电（图甲）；然后用带绝缘柄的金属杆将验电器A和B上的两金属球连接起来（图乙），在连接的瞬间，金属杆中的电流方向是由验电器到验电器．17．如图所示的电路，要使L1、L2并联，需要闭合的开关是；如果同时闭合开关S1、S2和S3，电路会出现．18．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，试着用电压表测量这个自制电池的电压，请你观察图中所示情况，回答下面的问题：这个电池的电压是V；金属片是电池的正极．19．某定值电阻两端的电压是2.4V，通过它的电流是0.8A，如果将它两端的电压减小到1.5V 时，通过它的电流是A，该定值电阻的阻值为Ω．四、综合题20．用天燃气热水器将50kg的水从10℃加热到42℃，用去了0.25m3的天燃气，已知水的比热容为4.2×103J/（kg•℃），天燃气的热值为：3.2×107J/m3．求：（1）水吸收的热量；（2）该热水器的效率．21．在“探究影响导体电阻大小的因素”实验中，某实验小组提出了如下猜想：猜想一：导题电阻跟导体长度有关；猜想二：导题电阻跟导体粗细有关；猜想三：导题电阻跟导体材料有关．）请将猜想一的实验设计思维路补充完整．选取和相同、不同的导体，分别将其接入如图电路中．通过比较电路中的大小，判断导体电阻的大小．该实验用了法．（2）验证猜想三时，若需对比三个实验数据，则应从上表中选取导体（填写导体代号来进行实验）．22．如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组．要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮．请虚线框内设计出电路图，并在实物图中连线（导线不要交叉）．23．用伏安法测量某定值电阻R的阻值．（1）请按照图1所示的电路图，以笔画线代替导线，完成图2的电路连接．（2）根据实验需求在虚线框内设计一个记录表格；并将某次实验的电表示数（图3所示）及计算结果填入表中．24．小黄同学做“比较两种材料保温性能”的实验，他取泡沫塑料①和卫生纸②两种作保温材料，两根相同的温度计，两个相同的大玻璃烧杯，钟表和热开水，以及细线、硬纸片、剪刀．做两个相同的硬纸外壳，其中一个装置如图（a）所示，根据实验测得的数据绘得图（b）所示“水温与时间关系”的图象．实验过程室温基本不变，请回答：（1）你认为小黄在操作时，就控制变量法方面还要注意什么？（只要求写出一条）（2）①和②哪种材料的保温性能较好？为什么？（3）当时的室温大约是多少？25．如图1所示电路，将电阻R1和R2串联接入电路，若电源电压为U，R1两端的电压为U1，R2两端的电压为U2，则三者之间的关系为U= ；通过R1的电流记为I1，通过R2的电流记为I2，I1、I2之间的关系为．如果用一个电阻R来代替电阻R1和R2串联时对电流的阻碍作用（如图2所示），则R与R1、R2之间应满足怎样的关系？请你利用上述条件及欧姆定律进行推导．2016-2017学年天津市滨海新区九年级（上）期中物理试卷参考答案与试题解析一、选择题（每题3分）1．下列现象中，能用来说明分子在不停地做无规则运动的是（）A．空气中PM2.5超标形成雾霾B．在室内摆放一束百合花，闻到阵阵花香C．建筑工地上尘土飞扬D．加工零件时，车刀在砂轮的高速摩擦下溅出火花【考点】分子的热运动．【分析】物质是由分子组成的，组成物质的分子很小，直接用肉眼看不到；组成物质的分子不停地做无规则的运动，扩散现象证明了分子的无规则运动．【解答】解：A、空气中PM2.5超标形成雾霾，不属于分子运动，故A不符合题意；B、闻到阵阵花香，是香气分子的无规则运动，故B符合题意；C、尘土飞扬，是指固体颗粒尘土的运动，不属于分子运动，故C不符合题意；D、车刀在砂轮的高速摩擦之下溅出火花，是脱落的炽热微粒在运动，是机械运动，故D不符合题意．故选B．2．汽车已经成为现代生活中不可缺少的一部分，汽车多数采用汽油机作为发动机，如图是汽油机工作四个过程的示意图，按照工作循环的顺序将四个冲程进行排列，其中正确的是（）A．甲乙丙丁 B．丙甲丁乙 C．丁甲丙乙 D．丁甲乙丙【考点】内燃机的四个冲程．【分析】内燃机的四个冲程按照顺序排列有吸气冲程、压缩冲程、做功冲程、排气冲程，判断冲程名称可用口诀：“先看气门开关情，再看活塞上下行；开下吸气开上排，关上压缩关下功”．【解答】解：甲图中的气门都关闭，活塞向上运行，气缸容积减小，是压缩冲程；乙图中的排气门打开，活塞向上运动，气缸容积减小，是排气冲程；丙图中的气门都关闭，活塞向下运行，气缸容积增大，是做功冲程；丁图中的进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；故按照工作循环的顺序排列顺序为：丁甲丙乙．故选C．3．如图现象中，通过热传递来改变内能的是（）A．给冷水加热B．压缩空气温度升高C．下滑时臀部发热D．搓手取暖【考点】热传递改变物体内能；做功改变物体内能．【分析】本题抓住改变物体内能有两种方式：做功和热传递．做功主要有摩擦生热和压缩气体做功，做功实质是能量的转化，热传递实质是内能从一个物体转移到另一个物体，或者是从一个物体的高温部分传到低温部分，有传导、对流和辐射三种形式．【解答】解：A、给冷水加热，水温升高，是火的内能转移到水上，属于热传递；B、压缩空气，机械能转化成内能，使空气的内能增大、温度升高，属于做功改变内能．C、下滑时臀部发热，这是摩擦生热，属于做功改变内能；D、双手相互摩擦，手发热，是克服摩擦力做功，属于做功改变内能；故选A．4．关于热机的效率，下列说法中正确的是（）A．热机做的有用功越多，效率就越高B．热机的功率大，效率就一定高C．热机消耗的燃料越多，效率就越低D．蒸汽机、汽油机和柴油机三种热机相比较，通常柴油机的效率更高一些【考点】热机的效率．【分析】热机的效率是指热机用来做有用功的能量与燃料完全燃烧产生的能量之比．比值越大，则效率越高．据此分析选择．【解答】解：A、热机的有用功多，与燃料完全燃烧放出的能量之比不一定多，故A错；B、功率是物体做功快慢的物理量，与效率是两个完全不同的概念，故B错；C、热机消耗的燃料多、燃烧放出的热量多，但用来做有用功的能量可能更多，即效率可能更高，所以据消耗燃料的多少是不能判断热机效率大小的，故C错；D、蒸汽机、汽油机和柴油机三种热机相比较，通常柴油机的效率更高一些，故D正确；故选D．5．下列物品，通常情况下属于导体的是（）A．橡胶棒B．塑料梳子C．金属勺子D．体温计【考点】导体．【分析】容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．常见的绝缘体：塑料、玻璃、陶瓷、橡胶、干木棍、干燥的空气等．【解答】解：ABD、橡胶棒、塑料梳子、体温计（玻璃外壳）都不容易导电，是绝缘体，不合题意．C、金属勺子是金属制品，容易导电，是导体，符合题意．故选C．6．有甲、乙、丙三个带电物体，甲和乙相互吸引，乙与丙相互排斥，如果已知丙物体带正电，则甲物体的带电情况为（）A．带正电B．带负电C．不带电D．可能带负电，也可能不带电【考点】物体带电情况的判断．【分析】利用同种电荷相互排斥，异种电荷相互吸引即可判断．【解答】解：有甲乙丙三个带电体，且丙物体带正电，乙物体排斥丙物体，故乙带正电；甲物体吸引乙物体，故甲带负电．故选B．7．在如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）A．B．C．D．【考点】滑动变阻器的使用．【分析】滑动变阻器的连接方法是连接一上一下两个接线柱，其使用原理是通过改变连入电路中的电阻线的长度来改变电阻的大小，哪一段电阻线被连入电路要看电阻线的哪一个接线柱被连入电路，有电流通过的那段电阻线在电阻线上被连入电路的接线头与滑片P之间．【解答】解：A、当滑片P右移时，连入电路的电阻线长度变短，电阻变小，所以符合题意．B、当滑片P右移时，连入电路的电阻线长度不变，不能改变电阻的大小，所以不符合题意．C、当滑片P右移时，连入电路的电阻线长度变长，电阻变大，所以不符合题意．D、当滑片P右移时，没有电阻线连入电路，不能改变电路中的电阻，故不符合题意．故选A．8．小峰有一台电动玩具车，它的内部电路主要是由电池、开关、电动机、指示灯及导线组成的，为了探究电动机与指示灯的连接方式，他进行了以下实验：①闭合开关，结果玩具车正常行驶，指示灯正常发光；②断开开关，将指示灯取下，然后再闭合开关，发现玩具车仍然能够正常行驶，则该玩具车电路中电动机与指示灯的连接方式（）A．可以确定，一定是并联B．可以确定，一定是串联C．可以确定，串联、并联都行D．还需要取下电动机，接入指示灯并观察他的发光情况才能确定【考点】串联电路和并联电路的辨别．【分析】串联的各电路元件相互影响，不能独立工作，并联的各电路元件互不影响，能独立工作；根据题意与实验现象判断灯泡与电动机的连接方式．【解答】解：断开开关，将指示灯取下，然后再闭合开关，发现玩具车仍然能够正常行驶，故可以确定电动机与指示灯互不影响，能独立工作；所以玩具车中的电动机与指示灯一定是并联的，故A正确；BCD错误；故选A．9．以下是一些电流值和电压值，其中最符合实际的是（）A．家庭电冰箱正常工作时，流过的电流约为1AB．电影放映厅内的中央空调正常工作时，流过的电流约为2AC．发生闪电时，云层间的电压约为220VD．手机电池电压约为1.5V【考点】电流的大小；电压．【分析】要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；动力电压为380V；对人体安全的电压为不高于36V；根据公式I=估算电流的大小．【解答】解：A、家庭电冰箱正常工作时的功率约为200W，流过的电流约为I===1A，故A正确；B、中央空调正常工作时，功率大约为10000W，流过的电流约为I===50A，故B错误；C、发生闪电的云层间电压达106V；故C错误；D、手机电池的电压约3.7V，故D错误．故选：A．10．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I ﹣R图象，下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而减小C．电压一定时，电阻随着电流的增大而减小D．电压一定时，电流随着电阻的增大而减小【考点】探究电流与电压、电阻的关系实验．【分析】本题是电流﹣﹣电阻图象，这是一个反比例函数图象，由图象可以得到“在电压一定时，电流与电阻成反比”的规律．【解答】解：图象的横坐标表示电阻，纵坐标表示电流，是个反比例函数图象，因此说明：电压一定时，电流随电阻的增大而减小，即电流与电阻成反比．故选D．二、多先选择题（每题3分）11．如图所示，用酒精灯给试管里的水加热，水沸腾后，水蒸气推动活塞迅速冲出试管口，以下是对这个过程中能量转移及转化的一些说法，其中正确的是（）A．酒精燃烧时，化学能转化为电能B．酒精燃烧产生的热传给水和水蒸气，使其内能增加C．塞子受到水蒸气的压力而冲出的瞬间，水蒸气的内能转化为塞子的动能D．塞子受到水蒸气的压力而冲出去的瞬间，水蒸气的内能增加【考点】做功改变物体内能．【分析】（1）燃料燃烧是将化学能转化为内能；（2）用酒精灯给水加热是通过热传递改变物体的内能；（3）水蒸气对外做功，将内能转化为机械能；（4）压缩气体对外做功，自身内能减小．【解答】解：A、酒精燃烧时，将自身的化学能转化为内能，故A错误；B、酒精燃烧产生的热量，通过热传递的方式传给水和水蒸气，使其内能增加，故B正确；C、塞子受到水蒸气的压力而冲出的瞬间，水蒸气的内能通过做功的形式转化为塞子的动能，故C正确；D、塞子受到水蒸气的压力而冲出去的瞬间，水蒸气对外做功，自身的内能减小，故D错误．故选BC．12．如图所示电路，闭合开关S，下列说法正确的是（）A．在a点接入电流表，能够测得通过L1和L2的总电流B．在c点接入电流表，能够测得通过L2的电流C．在a点或d点接入电流表，都能够测得干路电流D．在a、d两点间接入电压表，能够测得干路电压【考点】电流表的连接；电压表的连接．【分析】干路的电流表测干路的电流，支路的电流表测对应支路的电流；电压表并联在用电器或电源两端，测量的是对应的用电器或电源两端的电压．【解答】解：首先确定图中的电路图为并联电路．A、在a点接入电流表，属于接在干路中，能够测得通过L1和L2的总电流，故A正确；B、在c点接入电流表，属于接在L2支路中，能够测得通过L2的电流，故B正确；C、在a、d两点接入电流表，都属于接在干路中，能够测得干路电流，故C正确；D、在a、d两点接入电压表，并联在了电源两端，能够测得干路电压，同时也是各用电器两端的电压，故D正确．故选ABCD．13．如图所示电路，R1是定值电阻，R2是滑动变阻器（P为滑片），电源电压保持不变，闭合开关S，请你利用学过的知识分析电路，并判断出下列哪些说法是正确的（）A．R1和R2是并联的B．为保护电路，滑片P不允许移至R2的最右端C．当滑片P向右移动时，电压表示数变大D．当滑片P向右移动时，电流表A1示数不变，A示数变小【考点】电路的动态分析；并联电路的电流规律；欧姆定律的应用；电阻的并联．【分析】A根据电路的连接关系作答；B分析电压表测量的电压和变阻器滑片右移时，总电阻的变化情况，根据欧姆定律和并联电路电流的规律确定电路的总电流的变化情况，据此回答；C由B分析判断正确与否；D先根据欧姆定律确定通过R1的电流保持不变，再根据并联电路电流的规律，由滑片P向右移动时通过变阻器的电流变化情况确定总电流的变化情况，由此判断正确与否．【解答】解：A、由电路图可知，R1、R2是并联的，故A正确；B、由电路图可知，滑片P移至R2的最右端时，变阻器连入电路的电阻最大；因电压表左端与电源的正极连接，电压表右端通过电流表A与电源负极相连，所以电压表测电源电压；当滑片P向右移动时，电压表示数不变；根据并联电路电阻的规律可知，当R2变大时，并联的总电阻变大，根据欧姆定律可知，总电流变小，所以，滑片P允许移至R2的最右端，此时电压表、电流表均安全，故B错误；C、由B知，电压表测电源电压，当滑片P向右移动时，电压表示数不变，故C错误；D、电流表A1与R1串联，测通过R1的电流I1，I1=（U为电源电压）保持不变，即电流表A1的示数保持不变；电流表A在干路上，测并联电路的总电流，当滑片P向右移动时，R2的阻值变大，通过R2的电流I2=变小，根据并联电路电流的规律可知，干路电流变小，即电流表A示数减小，故D正确．故选：A、D．三、填空题14．为了比较不同物质的比热容，某同学用相同的酒精灯同时为质量相等的甲、乙两种物质加热，根据测得的数据描绘的时间一温度图象如图所示．“用相同的酒精灯同时加热”是为了两种物质吸收相等热量（选填“相等”或“不等”）；由图象可知，甲物质比热容＜乙物质比热容．（选填“＞”“＜”或“=”）【考点】热量的计算．【分析】（1）用相同的酒精灯同时加热，物体吸收的热量相同；（2）由图象可知，相同的时间内，甲的温度升的更高，甲的温度升的更快；根据公式Q吸=cm △t，在质量、吸收的热量一定时，温度变化值大的比热容小．【解答】解：（1）用相同的酒精灯同时加热，是为了使两种物质吸收相等的热量；（2）由图象可知，相同的时间内，甲的温度变化值大，甲的温度升高得快；甲、乙两种物质的质量相等，吸收的热量相等，甲升高的温度值大，根据Q吸=cm△t可知，甲的比热容小，甲物质比热容小于乙物质比热容．故答案为：相等；＜．15．某单缸汽油机的飞轮转速为每分钟1800转，则每分钟完成900 个工作循环，每秒钟汽油机对外做功15 次．【考点】内燃机的四个冲程．【分析】内燃机完成1个工作循环，四个冲程，飞轮转2转，对外做功1次．【解答】解：内燃机完成1个工作循环，完成四个冲程，飞轮转2转，对外做功1次；汽油机飞轮转速为每分钟1800转，则每分钟完成=900个工作循环；则每秒钟完成15个工作循环，对外做功15次．故答案为：900；15．16．如图所示，用毛皮摩擦过的橡胶棒接触验电器A使其带负电（图甲）；然后用带绝缘柄的金属杆将验电器A和B上的两金属球连接起来（图乙），在连接的瞬间，金属杆中的电流方向是由验电器 B 到验电器 A ．【考点】电流的方向．【分析】（1）与丝绸摩擦过的玻璃棒所带的电荷称为正电荷，与毛皮摩擦过的橡胶棒所带的电荷称为负电荷；（2）正电荷定向移动的方向规定为电流方向，负电荷定向移动方向与电流方向相反，据此判断．【解答】解：（1）毛皮与橡胶棒摩擦，橡胶棒夺得电子的本领强，得到电子带负电；带负电的橡胶棒接触不带电的验电器A时，橡胶棒上多余的电荷通过验电器A的金属球传给金属杆传给两片金属箔，两片金属箔带负电荷；（2）A带负电、B不带电，用一根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间，A的自由电子向B移动，而自由电子带负电荷，规定电流方向与正电荷定向移动的方向相同，与负电荷定向移动的方向相反，所以在连接的瞬间，金属杆中的电流方向是由验电器B到验电器A．故答案为：负；B；A．17．如图所示的电路，要使L1、L2并联，需要闭合的开关是S1、S3；如果同时闭合开关S1、S2和S3，电路会出现电源短路．【考点】电路的基本连接方式；电路的三种状态．【分析】根据电流的走向分析，要使两灯泡并联，则电流可分成两条支路，分别经过两个灯泡，然后回到电源负极；如果将所有开关都闭合，则电流可不经过用电器，由正极出发，直接回到电源的负极，造成短路．【解答】解：要L1、L2并联，电流从电源正极流出后进行分路，一路经过S1、L2，另一路经过L1、S3，然后两路汇合共同回到电源负极，因此需闭合S1、S3，断开S2；若同时闭合开关S1、S2、S3时，电流从正极出发，经S1、S3、S2直接回到负极，造成电源短路．故答案为：S1、S3；电源短路．18．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池，试着用电压表测量这个自制电池的电压，请你观察图中所示情况，回答下面的问题：这个电池的电压是0.5 V；金属片铜是电池的正极．【考点】电压表的使用．【分析】（1）对于电压表和电流表的读数，要看清所选的量程和分度值；此题中，电压表量程为0～3V，对应的分度值为0.1V．（2）电压表连接时正接线柱靠近电源的正极，负接线柱靠近电源的负极，这样才能使指针正向偏转．【解答】解：（1）图中电压表所选量程为0～3V，对应的分度值为0.1V；根据指针所指位置可读出电压值为0.5V．（2）根据电压表的使用规则：正接线柱靠近电源的正极，负接线柱靠近电源的负极，此时指针正向偏转可知，图中的铜片是电池的正极．故答案为：0.5；铜．19．某定值电阻两端的电压是2.4V，通过它的电流是0.8A，如果将它两端的电压减小到1.5V 时，通过它的电流是0.5 A，该定值电阻的阻值为 3 Ω．【考点】欧姆定律的应用．【分析】已知电压与电流，由欧姆定律可以求出导体电阻；已知电压与电阻，由欧姆定律可以求出电流；导体电阻由导体材料、长度与横截面积决定，与电压和电流无关．【解答】解：当电阻两端的电压是2.4V，通过它的电流是0.8A时，由I=可得导体电阻：R===3Ω；当它两端电压为1.5V时的电流：I′==═0.5A，导体电阻与电压、电流无关，此时导体电阻仍为3Ω．故答案为：0.5；3．。
天津市滨海新区名校2024届九年级物理第一学期期中监测模拟试题含解析
天津市滨海新区名校2024届九年级物理第一学期期中监测模拟试题考生须知：1．全卷分选择题和非选择题两部分，全部在答题纸上作答。
选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）1．下列所示工具中，正常使用时能省力的是A．筷子B．钓鱼竿C．笤帚D．手推车2．随着现代高层建筑的迅速发展，电梯已成为人们生活中必不可少的交通工具．当电梯匀速上升时，下列描述正确的是A．动能减小，重力势能减小B．动能不变，重力势能减小C．动能不变，重力势能增大D．动能增大，重力势能不变3．如图所示，把一个5Ω和10Ω的电阻串联起来，接到电源电压为9V的电路中，则通过电阻R1的电流为A．1.6A B．0.8A C．0.53A D．0.6A4．古语道:“人要实，火要虚”。
此话的意思是说做人要脚踏实地，才能事业有成；可燃物要架空一些，才能燃烧更旺。
“火要虚”的目的是A．提高了可燃物的利用率B．降低了可燃物的着火点C．能使可燃物完全燃烧D．增大了可燃物的热值5．水的比热容比较大，下列现象中不属于利用水的这个特性的是A．供暖系统用循环热水来供给暖气B．用水作为机车发动机的冷却液C．炎热的夏天，在教室地面上洒水降温D．育秧时，为了防止霜冻，常在傍晚时向秧田里灌水6．如图所示小明分别用甲乙两个滑轮把同一袋沙子从地面匀速提到二楼，用甲滑轮所做的总功为W1，机械效率为η1；用乙滑轮所做的总功为W2，机械效率为η2，若不计绳重及摩擦，则A．W1=W2η1>η2B．W1=W2η1<η2C．W1<W2η1>η2D．W1>W2η1<η27．如图电路中,闭合开关后两灯并联且都能发光的是（）A．B．C．D．8．如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是（）A．甲电路中，U=U1=U2B．甲电路中，U＞U1=U2C．乙电路中，I=I l+I2D．乙电路中，I＞I1=I29．如图是某校园十佳歌手海选裁判亮灯电路图，三个裁判分别控制对应的开关，同意选手晋级闭合相应开关，若绿灯亮起表示选手晋级，绿灯未亮表示选手不能晋级．则下列有关选手能否晋级的说法正确的是A．只要主裁同意，选手就晋级B．任意两个裁判同意，选手就晋级C．只有三个裁判都同意，选手才晋级D．主裁和任意一个副裁同意，选手就晋级10．如图所示电路，电源电压和小灯泡电阻保持不变。
天津市滨海新区塘沽五校联考2024-2025学年九年级上学期11月期中物理试题
天津市滨海新区塘沽五校联考2024-2025学年九年级上学期11月期中物理试题一、单选题1．盛夏时节，百花绽放。
四溢的花香引来了长喙天蛾，它们悬浮在空中吸食花蜜，如图所示。
花香可以传播很远是因为（）A．分子是极其微小的B．分子在不停地做无规则的运动C．分子之间存在引力D．分子之间存在斥力2．在如图所示的事例中，与成语“炙手可热”改变内能的方式相同的是（）A．搓手B．滑滑梯C．压缩空气D．烧水3．为了纪念物理学家对物理学的杰出贡献，常用他们的名字命名一些物理量单位。
电阻的单位是用下列哪位物理学家的名字来命名的（）A．安培B．欧姆C．伏特D．牛顿4．如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．5．某柴油机工作的效率是35%，从能量转化的角度来看，此柴油机在工作时（）A．有35%的化学能转化为内能B．有35%的内能转化为有用机械能C．有65%的化学能转化为内能D．有65%的内能转化为有用机械能6．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．下列说法正确的是（）A．B中正电荷通过金属棒流向A，A金属箔的张角减小B．A中的自由电子通过金属棒流向B，B金属箔的张角增大C．A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大7．如图所示，将下列哪个物体夹在A、B夹子上，闭合开关，灯泡可发光（）A．铁钉B．塑料尺C．橡皮D．玻璃棒8．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（）A．密度B．内能C．热量D．比热容9．根据下图所示的电路图，图中连接的实物电路正确的是（）A ．B ．C ．D ．10．如图，若开关闭合后，灯1L 、2L 均不亮，小华同学用一根导线检查电路故障，将导线连接在灯1L 两端时，2L 亮而1L 不亮，当她将导线接在2L 两端时，两灯都不亮，由此可以判断（ ）A ．1L 短路B ．灯2L 短路C ．灯1L 断路D ．灯2L 断路二、多选题11．汽车是现代生活中最常见的一种交通工具，图甲、乙分别是某单缸四冲程汽油机的某冲程及能量流向图。
天津市滨海新区2021-2022学年九年级(上)期中检测物理试题(含答案解析)
天津市滨海新区2021-2022学年九年级（上）期中检测物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于分子运动或分子间作用力，下列说法正确的是（）A．两铅块表面削平、削干净，然后紧压在一起，两铅块不易被拉开，说明分子间存在引力B．手捏海绵，海绵体积变小，说明分子间有间隙C．扫地时，灰尘漫天飞，说明分子在运动D．温度为0℃时分子热运动会停止2．关于内能，下列说法中正确的是（）A．静止的物体，没有内能B．机械能大的物体，其内能一定大C．一切物体，不论温度高低，都具有内能D．物体温度不变，内能也一定不变3．如图是四冲程内燃机的某一个冲程示意图，该冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是A．正电荷B．负电荷C．异种电荷D．同种电荷5．如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )A．a和b B．c和dC．e和f D．g和h6．如图所示，某微型吸尘器电路中有两个开关，开关S1同时控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M，下列电路符合要求的是（）A．B．C．D．7．如图所示，闭合开关后，能正确测量通过灯L1电流的电路是（）A．B．C．D．8．如图所示，当将滑动变阻器的滑片P向右移动时，可使滑动变阻器连入电路的电阻增大的接法是（）A．B．C．D．9．如图所示，电路中a、b是电表，闭合开关要使两灯发光，则（）A．a是电压表，b是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a、b都是电流表10．如图所示，是一个自动体重测试仪的工作原理图，R是滑动变阻器的电阻片，滑动变阻器的滑片P和滑杆连接，当测量者站在体重测试台上测量体重时，体重测试台下移，滑杆带动滑动变阻器的滑片P向上移动。
