中联QY120T吊车参数_图文(精)
中联牌ZLJ5550JQZ120H汽车起重机产品介绍书QY120H633长沙中联重科工程起重机公司中联牌QY120H633汽车起重机1.产品特点QY120H汽车起重机是我公司为适应市场需求,运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品,并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾五桥专用汽车底盘,视野宽广,装饰豪华舒适,三桥驱动,三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联柱塞变量泵,开式、闭式结合的变量系统,使得各执行机构的工作能力充分发挥,双摇杆操纵,能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作,极大地提高了起重机的工作效率。
具有操作轻便、灵活,工作平稳可靠,无级调速等特点。
在液压系统中,设有溢流阀、平衡阀、液压锁、制动阀等安全装置,以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统,可保证操作安全可靠,并便于夜间作业。
2. 整机规格2.1产品型号汽车行业型号: ZLJ5550JQZ120H工程行业型号: QY120H产品特征号: QY120H6332.2 主要技术参数项目数值备注工作性能参数最大额定总起重量kg 120000基本臂最大起重力矩kN.m 4586.4 6m幅度主臂最大起升高度m 58.5 不考虑吊臂变形,括号内数值为加上加长臂的值副臂最大起升高度m 77 / (85工作速度主卷扬单绳最大速度m/min 115 第四层副卷扬单绳最大速度m/min 70 第三层起重臂伸出时间s ≥460起重臂起臂时间s ≥70回转速度r/min ≤1.5行驶参数最高行驶速度km/h 72最大爬坡度% 40最小转弯直径m 23最小离地间隙mm 280自由加速烟度排放限值FSN ≤2.0 GB14761.6-1993 尾气排放限值符合标准规定GB3847-2005GB 17691-2005 国Ⅲ百公里油耗L 70质量参数行驶状态自重(总质量kg 54900 整车整备质量kg 54770 前桥轴荷kg 19900 后桥轴荷kg 35000尺寸参数外形尺寸(长×宽×高 mm 14690×3000×3900支腿纵向距离m 7.67支腿横向距离m 7.3(全伸、5.0(半伸主臂长m 12.8 ~57.5主臂仰角°-1.5 ~82副臂长m 11、18.6副臂+加长臂m 26.6副臂安装角°0、30底盘型号ZLJ5551 特征号:ZLJ5551H3 类别二类发动机型号OM501LA.3/18额定功率kW/r/min320 1800r/min时最大输出扭矩N.m/r/min 2100 1080r/min时生产企业长沙中联重工科技发展股份有限公司2.3额定起重量表表1-1单位:吨工作幅度(m主臂(m支腿全伸,0t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.5 3.0 110.090.0 90.03.5 100.090.0 85.0 70.04.0 87.0 85.0 80.0 64.04.5 81.0 78.0 68.0 59.0 55.05.0 73.0 70.0 56.0 51.0 50.0 43.56.0 51.0 49.0 43.0 43.0 42.8 42.0 35.07.0 36.0 35.0 32.5 32.0 32.0 32.5 31.0 25.58.0 27.0 27.0 25.0 25.0 25.5 26.0 24.0 24.0 22.59.0 21.0 21.0 20.0 20.0 20.0 21.0 20.0 19.5 19.5 18.410.0 16.5 17.0 16.0 16.0 17.0 17.2 16.5 16.4 16.0 16.2 15.0 12.5 12.0 11.5 10.5 11.0 12.0 12.5 12.0 13.0 12.0 12.0 12.5 11.0 14.0 8.0 7.2 8.0 8.5 9.5 8.8 8.5 9.0 9.0 9.5 9.5 16.0 4.5 5.5 6.0 7.0 6.5 6.5 6.6 7.0 7.0 7.2 18.0 3.0 3.8 4.5 5.5 5.0 4.8 5.0 5.2 5.6 5.8 20.0 2.5 3.2 4.0 3.5 3.5 3.8 4.0 4.5 4.5 22.0 1.5 2.1 3.0 2.5 2.5 2.8 3.0 3.5 3.5 24.0 1.4 2.0 1.7 1.8 2.0 2.2 2.5 2.6 26.0 1.3 1.2 1.5 2.0 2.0 28.0 1.2 1.4 30.032.034.036.038.040.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t表1-2单位:吨工作幅度(m主臂(m支腿全伸,10t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.5 3.0 112.090.0 90.03.5 105.090.0 85.0 65.04.0 95.0 88.0 80.0 62.04.5 87.0 82.0 75.0 59.0 55.05.0 78.0 75.5 69.0 55.0 50.0 45.06.0 63.0 61.0 60.0 52.0 48.0 41.0 35.07.0 52.0 50.0 46.0 46.0 45.0 38.0 33.0 26.08.0 40.0 38.0 36.0 36.0 36.0 36.5 31.5 25.0 23.09.0 31.0 31.0 29.0 29.0 29.5 30.0 28.0 24.0 22.0 18.010.0 25.0 26.0 24.0 24.0 24.5 25.0 24.0 23.0 20.0 16.0 15.012.0 17.0 17.0 17.2 18.0 18.5 18.0 17.5 18.0 15.0 14.0 12.0 14.0 12.0 12.0 13.0 14.0 14.5 14.0 13.5 13.0 13.5 12.0 11.0 16.0 9.0 9.5 10.5 11.0 11.0 10.0 11.0 11.2 11.5 10.0 18.0 7.0 7.5 8.5 9.0 8.5 8.5 8.7 9.0 9.5 9.0 20.0 6.0 6.5 7.2 7.0 7.0 7.0 7.5 8.0 8.0 22.0 4.5 5.3 6.0 5.5 5.5 5.8 6.0 6.5 6.5 24.0 4.1 4.5 4.2 4.3 4.6 5.0 5.5 5.2 26.0 3.0 3.6 3.5 3.5 3.6 4.0 4.5 4.5 28.0 2.8 2.5 2.6 2.8 3.2 3.6 3.5 30.0 2.0 2.0 2.0 2.2 2.5 3.0 3.0 32.0 1.4 1.5 1.5 2.0 2.3 2.5 34.0 1.2 1.5 1.8 2.0 36.0 1.0 1.5 1.5 38.0 1.0 1.0 40.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,24t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 115.090.0 90.03.5 110.090.0 85.0 70.04.0 100.090.0 80.0 65.04.5 90.0 85.0 75.0 60.0 55.05.0 80.0 80.0 70.0 57.0 51.0 46.06.0 70.0 70.0 64.0 54.0 50.0 42.0 36.07.0 60.0 60.0 57.0 50.0 46.5 40.0 33.5 26.08.0 50.0 50.0 50.0 45.0 44.0 37.0 32.2 25.5 23.09.0 40.0 41.0 42.0 40.0 40.0 35.0 30.0 25.0 22.0 18.010.0 35.0 35.8 35.2 34.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 26.0 25.6 26.5 27.0 27.3 25.0 22.0 19.0 15.2 14.0 12.0 14.0 20.0 19.0 20.0 20.0 20.5 21.0 20.0 17.2 14.0 13.0 11.0 16.0 15.0 16.0 16.2 16.5 17.0 16.8 15.7 12.8 12.0 10.5 18.0 12.0 12.4 12.6 13.0 13.5 13.5 13.8 12.0 11.0 10.0 20.0 10.2 10.5 10.5 11.0 11.0 11.3 11.5 10.5 9.5 22.0 8.0 8.2 8.5 9.0 9.2 9.4 9.7 10.0 8.5 24.0 7.0 7.2 7.6 7.8 8.0 8.2 8.5 8.0 26.0 5.3 5.7 6.2 6.5 6.6 7.0 7.3 7.5 28.0 4.7 5.4 5.4 5.5 5.8 6.3 7.0 30.0 3.8 4.5 4.5 4.7 5.0 5.4 6.0 32.0 3.5 3.7 3.9 4.1 4.6 5.0 34.0 3.0 3.0 3.2 3.5 4.0 4.5 36.0 2.4 2.6 3.0 3.4 3.8 38.0 2.0 2.2 2.4 2.8 3.2 40.0 1.7 2.0 2.4 2.8 42.0 1.2 1.5 1.8 2.4 44.0 1.2 1.5 2.0 46.0 1.0 1.3 1.5 48.0 1.0 1.2 50.0 1.0 52.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,32t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 112.0 90.0 83.0 70.04.0 102.0 90.0 83.0 64.04.5 95.0 83.0 78.0 60.0 55.05.0 87.0 76.0 70.0 55.0 51.0 46.06.0 74.0 70.0 63.5 52.0 50.0 42.0 36.07.0 62.0 62.0 57.5 47.0 46.5 40.0 33.5 26.08.0 53.0 53.0 51.0 43.0 44.0 37.0 32.2 25.5 23.09.0 47.0 46.0 44.0 38.0 40.0 35.0 30.0 25.0 22.0 18.010.0 39.0 41.0 40.0 35.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 30.0 30.0 30.0 30.0 27.5 25.0 22.0 19.0 15.2 14.0 12.5 14.0 23.0 23.0 23.0 23.0 23.3 22.8 20.0 17.2 14.0 13.0 11.0 16.0 17.5 18.0 18.0 18.4 18.4 17.0 15.7 12.8 12.0 10.5 18.0 14.0 14.5 14.5 14.8 15.5 15.5 14.3 12.0 11.0 10.0 20.0 11.5 12.0 12.2 12.8 12.8 12.5 11.5 10.5 9.5 22.0 9.5 10.0 10.5 10.7 10.7 11.0 10.5 10.0 8.5 24.0 8.0 8.5 9.0 9.0 9.2 9.5 9.7 8.0 26.0 6.5 7.2 7.7 7.6 7.8 8.2 8.5 7.5 28.0 6.0 6.5 6.5 6.7 7.0 7.4 7.0 30.0 5.0 5.5 5.5 5.7 6.0 6.3 6.4 32.0 4.7 4.7 4.8 5.2 5.5 5.5 34.0 4.0 4.0 4.2 4.4 4.8 4.8 36.0 3.2 3.5 3.8 4.1 4.2 38.0 2.0 2.8 3.2 3.6 3.6 40.0 1.5 2.4 2.7 3.0 3.1 42.0 2.0 2.2 2.6 2.7 44.0 1.8 2.2 2.2 46.0 1.5 1.8 1.9 48.0 1.5 1.6 50.0 1.4 52.0 1.2 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,38t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 115.090.0 83.0 70.04.0 105.090.0 83.0 69.0 55.04.5 96.084.0 78.0 66.0 55.0 45.05.0 90.078.0 70.0 63.0 50.5 45.06.0 78.071.0 63.5 57.0 49.0 41.5 35.07.0 65.064.0 57.5 52.0 46.5 39.5 33.5 26.08.0 55.055.0 52.0 47.0.. 42.5 37.2 32.0 25.5 23.09.0 48.047.0 46.0 43.0 40.0 34.5 30.0 25.0 22.0 18.510.0 42.041.0 41.0 39.5 36.0.. 32.6 27.5 24.3 20.0 16.5 15.012.0 35.5 34.5 34.0 31.5 29.0 24.5 21.8 17.0 15.0 14.0 12.5 14.0 26.6 26.3 27.0 27.5 24.3 22.4 19.0 15.5 14.0 12.4 11.0 16.0 21.0 21.5 22.0 21.6 19.6 17.0 15.6 12.8 11.8 10.5 18.0 17.0 17.5 18.0 18.0 17.5 15.5 14.0 12.0 11.0 10.0 20.0 14.4 14.5 14.8 15.6 14.7 12.5 11.5 10.5 9.5 22.0 12.0 12.2 12.5 13.2 13.2 11.0 10.5 10.0 8.5 24.0 10.4 10.5 11.3 11.2 10.0 9.8 9.5 8.0 26.0 8.6 9.0 9.8 9.6 9.4 9.2 9.2 7.5 28.0 7.7 8.4 8.4 8.5 8.5 8.6 7.0 30.0 6.5 7.2 7.2 7.5 7.8 8.0 6.4 32.0 6.3 6.3 6.5 6.8 7.0 6.0 34.0 5.0 5.5 5.7 6.0 6.3 5.6 36.0 4.7 4.9 5.2 5.6 5.0 38.0 4.0 4.3 4.5 4.8 4.8 40.0 3.8 4.0 4.3 4.4 42.0 3.4 3.4 3.8 3.9 44.0 3.0 3.3 3.4 46.0 2.5 2.9 3.0 48.0 2.5 2.6 50.0 2.0 2.2 52.0 2.0 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t2.4 行驶状态外形尺寸图(尺寸单位:mm3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂,由进口WELDOX 960E的高强度结构钢焊接而成。
中联QYT吊车参数完整版
中联Q Y T吊车参数 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】中联牌ZLJ5459JQZ70H汽车起重机产品介绍书QY70H531长沙中联重科工程起重机公司中联牌QY70H531汽车起重机1．产品特点中联牌ZLJ5459JQZ70H汽车起重机是我公司为适应市场需求，集多年的经验和先进技术自主开发的新一代高性能的经济型产品。
起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于目前国际领先水平。
该产品是一种全回转、伸缩动臂式、手动比例控制的汽车起重机，具有经济实惠、性能优良、作业灵活等特点，可任意伸缩主臂，设有支腿全伸和半伸工况。
采用本公司自制的全驾四桥专用底盘，达到国Ⅲ排放标准，驾驶室视野宽广，装饰豪华舒适，8X4驱动，液压动力转向，轻便灵活。
该产品采用了最新的带负载反馈的比例换向阀及负载反馈变量泵+定量齿轮泵系统，使得各执行机构的工作能力充分发挥，操纵杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、回转缓冲阀等安全装置，以防液压系统压力过高，避免由于油管破裂而引起的意外事故发生。
本起重机配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格产品型号汽车行业型号： ZLJ5459JQZ70H工程行业型号： QY70H产品特征号： QY70H531主要技术参数产品主要配套件额定起重量表表1 单位：kg行驶状态外形尺寸图（尺寸单位：mm)3.上车部分规格主臂及伸缩机构五节箱型伸缩臂，六边形截面，截面抗弯性能优良。
主臂筒体采用低合金高强度钢板制作，承载能力强，自重轻，侧向刚度大，端部挠度小。
采用了自创的滑块角支撑结构，通过一系列的优化设计，使吊臂的自重大幅降低、局部应力分布更趋均匀，完全杜绝了吊臂局部受力凹陷变形的现象，并具有良好的导向性和可调性。
中联120吨履带吊QUY120 技术参数
QUY120桁架臂液压履带起重机
1．主机
- 最大起重量 （带16m主臂）------------------------------------------------120 ton
- 提升力矩-------------------------------------------------600 ton-m
- 主、副及变幅卷筒
1) 最大单绳拉力 ------------------------------------------------------------15.8 ton
2) 最大绳速----------------------------------------------114/57 m/min
3．安全设备 - 卷筒棘爪 - 主臂防倾杆 - 主臂过卷自动停止装置 - 吊钩过卷自动停止装置 - 回转锁销 - 喇叭 - 过载报警器
4．其他 - 空调 - 电子燃油泵 - 工具组 - 英文操作手册
- 自由下放------------------------------------------------------------------------无自由下放
- 运输尺寸 （长×宽×高）-------------------------------------9020 × 3300 × 3020mm
3) 钢丝绳长度--------------------------------------------------------------主Φ26mm /270m
副Φ26mm /210m
4) 制动器类型-----------------------------------------------------------------湿式
中联QYT吊车参数汇总
中联QYT吊车参数汇总中联牌ZLJ5709JQZ130H汽车起重机产品介绍书QY130H-1长沙中联重科⼯程起重机公司中联牌QY130H-1汽车起重机1．产品特点中联牌ZLJ5709JQZ130H汽车起重机是我公司为适应市场需求，运⽤多年设计制造汽车起重机的技术结晶并结合国际先进技术设计开发的⾼性能、⾼可靠性起重机。
起重机的起升⾼度、主臂长度、⼯作速度、起重能⼒等性能参数均处于国际领先⽔平，全球化整机配套。
该产品适⽤于⼯⼚、矿⼭、油⽥、港⼝码头、建筑⼯地等场所的起重作业和安装⼯程等，不适合于电磁波较强的地区。
该产品是⼀种全回转、伸缩动臂式、电液⽐例控制的汽车起重机。
采⽤本公司⾃制的全驾六桥专⽤底盘，视野宽⼴，装饰豪华舒适，12X6驱动，三桥驱动，三桥转向。
采⽤了最新的带负载反馈电液⽐例换向阀及多联柱塞变量泵, 开式、闭式结合的变量系统，使得各执⾏机构的⼯作能⼒充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极⼤地提⾼了起重机的⼯作效率。
具有操作轻便、灵活，⼯作平稳可靠，⽆级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂⽽引起的意外事故发⽣。
配备了⼒矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车⾏业型号： ZLJ5709JQZ130H⼯程⾏业型号： QY130H产品特征号： QY130H-12.2 主要技术参数产品主要配套件注：产品配置可能因设计或其它原因发⽣变更，以上配置仅供参考2.3额定起重量表表4主臂起重量表——配重0吨，⽀腿全伸，全⽅位作业单位：吨臂长m表6副臂起重量表——主臂48⽶、⽀腿全伸、配重30吨82.4 ⾏驶状态外形尺⼨图（尺⼨单位：mm)3.上车部分规格3.1主臂及伸缩机构五节多边形截⾯伸缩臂，截⾯抗弯性能优良。
主臂筒体采⽤低合⾦⾼强度钢板制作，承载能⼒强，⾃重轻，侧向刚度⼤，端部挠度⼩。

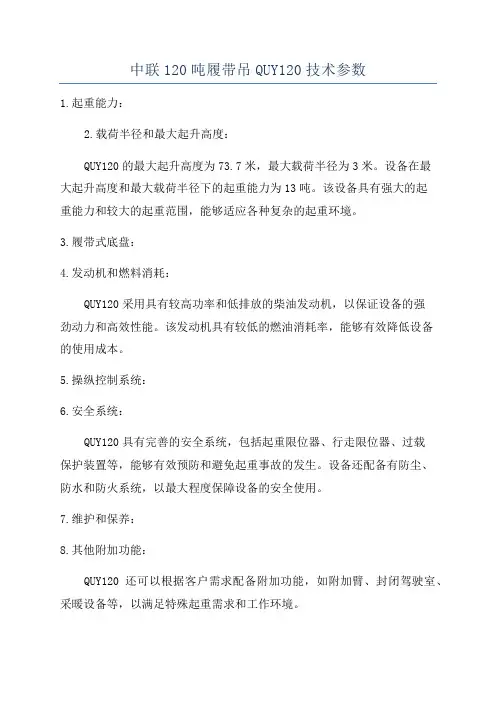

中联120吨履带吊QUY120技术参数
中联120吨履带吊QUY120技术参数
1.起重能力：
2.载荷半径和最大起升高度：
QUY120的最大起升高度为73.7米，最大载荷半径为3米。
设备在最
大起升高度和最大载荷半径下的起重能力为13吨。
该设备具有强大的起
重能力和较大的起重范围，能够适应各种复杂的起重环境。
3.履带式底盘：
4.发动机和燃料消耗：
QUY120采用具有较高功率和低排放的柴油发动机，以保证设备的强
劲动力和高效性能。
该发动机具有较低的燃油消耗率，能够有效降低设备
的使用成本。
5.操纵控制系统：
6.安全系统：
QUY120具有完善的安全系统，包括起重限位器、行走限位器、过载
保护装置等，能够有效预防和避免起重事故的发生。
设备还配备有防尘、
防水和防火系统，以最大程度保障设备的安全使用。
7.维护和保养：
8.其他附加功能：
QUY120还可以根据客户需求配备附加功能，如附加臂、封闭驾驶室、采暖设备等，以满足特殊起重需求和工作环境。
中联QYT吊车参数
中联牌ZLJ5459JQZ70H汽车起重机产品介绍书QY70H531长沙中联重科工程起重机公司中联牌QY70H531汽车起重机1．产品特点中联牌ZLJ5459JQZ70H汽车起重机是我公司为适应市场需求，集多年的经验和先进技术自主开发的新一代高性能的经济型产品。
起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于目前国际领先水平。
该产品是一种全回转、伸缩动臂式、手动比例控制的汽车起重机，具有经济实惠、性能优良、作业灵活等特点，可任意伸缩主臂，设有支腿全伸和半伸工况。
采用本公司自制的全驾四桥专用底盘，达到国Ⅲ排放标准，驾驶室视野宽广，装饰豪华舒适，8X4驱动，液压动力转向，轻便灵活。
该产品采用了最新的带负载反馈的比例换向阀及负载反馈变量泵+定量齿轮泵系统，使得各执行机构的工作能力充分发挥，操纵杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、回转缓冲阀等安全装置，以防液压系统压力过高，避免由于油管破裂而引起的意外事故发生。
本起重机配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车行业型号： ZLJ5459JQZ70H工程行业型号： QY70H产品特征号： QY70H5312.2 主要技术参数产品主要配套件注：产品配置可能因设计或其它原因发生变更，以上配置仅供参考2.3额定起重量表表1 单位：kgkg2.4 行驶状态外形尺寸图（尺寸单位：mm)3.上车部分规格3.1主臂及伸缩机构五节箱型伸缩臂，六边形截面，截面抗弯性能优良。
主臂筒体采用低合金高强度钢板制作，承载能力强，自重轻，侧向刚度大，端部挠度小。
采用了自创的滑块角支撑结构，通过一系列的优化设计，使吊臂的自重大幅降低、局部应力分布更趋均匀，完全杜绝了吊臂局部受力凹陷变形的现象，并具有良好的导向性和可调性。
中联QY120T吊车全参数
中联牌ZLJ5550JQZ120H汽车起重机产品介绍书QY120H633中联重科工程起重机公司中联牌QY120H633汽车起重机1.产品特点QY120H汽车起重机是我公司为适应市场需求，运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品，并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾五桥专用汽车底盘，视野宽广，装饰豪华舒适，三桥驱动，三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联柱塞变量泵，开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2. 整机规格2.1产品型号汽车行业型号： ZLJ5550JQZ120H工程行业型号： QY120H产品特征号： QY120H6332.2 主要技术参数2.3额定起重量表表1-12.4 行驶状态外形尺寸图（尺寸单位：mm)3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂，由进口WELDOX 960E的高强度结构钢焊接而成。
起重性能强大。
主臂头部滑轮组基本倍率为14，最大倍率为16（增加一个附加滑轮）最大倍率：16 单缸插销程序自动控制式伸缩机构，机械互锁，顺序伸缩。
中联QYT吊车参数汇总
中联牌ZLJ5709JQZ130H汽车起重机产品介绍书QY130H-1长沙中联重科工程起重机公司中联牌QY130H-1汽车起重机1．产品特点中联牌ZLJ5709JQZ130H汽车起重机是我公司为适应市场需求，运用多年设计制造汽车起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
起重机的起升高度、主臂长度、工作速度、起重能力等性能参数均处于国际领先水平，全球化整机配套。
该产品适用于工厂、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程等，不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾六桥专用底盘，视野宽广，装饰豪华舒适，12X6驱动，三桥驱动，三桥转向。
采用了最新的带负载反馈电液比例换向阀及多联柱塞变量泵, 开式、闭式结合的变量系统，使得各执行机构的工作能力充分发挥，双摇杆操纵，能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作，极大地提高了起重机的工作效率。
具有操作轻便、灵活，工作平稳可靠，无级调速等特点。
在液压系统中，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生。
配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。
2.整机规格2.1产品型号汽车行业型号： ZLJ5709JQZ130H工程行业型号： QY130H产品特征号： QY130H-12.2 主要技术参数产品主要配套件注：产品配置可能因设计或其它原因发生变更，以上配置仅供参考2.3额定起重量表表4主臂起重量表——配重0吨，支腿全伸，全方位作业单位：吨臂长m表6副臂起重量表——主臂48米、支腿全伸、配重30吨82.4 行驶状态外形尺寸图（尺寸单位：mm)3.上车部分规格3.1主臂及伸缩机构五节多边形截面伸缩臂，截面抗弯性能优良。
主臂筒体采用低合金高强度钢板制作，承载能力强，自重轻，侧向刚度大，端部挠度小。
中联QY120T吊车参数-图文(精)
中联牌ZLJ5550JQZ120H汽车起重机产品介绍书QY120H633中联重科工程起重机公司中联牌QY120H633汽车起重机1.产品特点QY120H汽车起重机是我公司为适应市场需求,运用多年设计制造移动式起重机的技术结晶并结合国际先进技术设计开发的高性能、高可靠性起重机。
该产品是机电液系统高度集中的高科技产品,并融合了部分全地面起重机技术。
它将以其卓越的操纵性能、极佳的微动性能、巨大的起重能力和超常的起升高度而活跃于我国经济建设的各个领域。
该产品适用于化工、矿山、油田、港口码头、建筑工地等场所的起重作业和安装工程。
该产品不适合于电磁波较强的地区。
该产品是一种全回转、伸缩动臂式、电液比例控制的汽车起重机。
采用本公司自制的全驾五桥专用汽车底盘,视野宽广,装饰豪华舒适,三桥驱动,三桥转向。
控制系统采用最新的带负载反馈电液比例换向阀及多联柱塞变量泵,开式、闭式结合的变量系统,使得各执行机构的工作能力充分发挥,双摇杆操纵,能实现主副起升、变幅、回转、伸缩诸机构之间的组合动作,极提高了起重机的工作效率。
具有操作轻便、灵活,工作平稳可靠,无级调速等特点。
在液压系统中,设有溢流阀、平衡阀、液压锁、制动阀等安全装置,以防油路过载及避免由于油管破裂而引起的意外事故发生。
本产品还配备了力矩限制器等多种安全装置和齐全的照明系统,可保证操作安全可靠,并便于夜间作业。
2. 整机规格2.1产品型号汽车行业型号: ZLJ5550JQZ120H工程行业型号: QY120H产品特征号: QY120H6332.2 主要技术参数项目数值备注工作性能参数最大额定总起重量kg 120000基本臂最大起重力矩kN.m 4586.4 6m幅度主臂最大起升高度m 58.5 不考虑吊臂变形,括号数值为加上加长臂的值副臂最大起升高度m 77 / (85工作速度主卷扬单绳最大速度m/min 115 第四层副卷扬单绳最大速度m/min 70 第三层起重臂伸出时间s ≥460起重臂起臂时间s ≥70回转速度r/min ≤1.5行驶参数最高行驶速度km/h 72最大爬坡度% 40最小转弯直径m 23最小离地间隙mm 280自由加速烟度排放限值FSN ≤2.0 GB14761.6-1993 尾气排放限值符合标准规定GB3847-2005GB 17691-2005 国Ⅲ百公里油耗L 70质量参数行驶状态自重(总质量kg 54900 整车整备质量kg 54770 前桥轴荷kg 19900 后桥轴荷kg 35000尺寸参数外形尺寸(长×宽×高mm 14690×3000×3900支腿纵向距离m 7.67支腿横向距离m 7.3(全伸、5.0(半伸主臂长m 12.8 ~57.5主臂仰角°-1.5 ~82副臂长m 11、18.6副臂+加长臂m 26.6副臂安装角°0、30底盘型号ZLJ5551 特征号:ZLJ5551H3 类别二类发动机型号OM501LA.3/18额定功率kW/r/min320 1800r/min时最大输出扭矩N.m/r/min 2100 1080r/min时生产企业中联重工科技发展股份2.3额定起重量表表1-1单位:吨工作幅度(m主臂(m支腿全伸,0t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.5 3.0 110.090.0 90.03.5 100.090.0 85.0 70.04.0 87.0 85.0 80.0 64.04.5 81.0 78.0 68.0 59.0 55.05.0 73.0 70.0 56.0 51.0 50.0 43.56.0 51.0 49.0 43.0 43.0 42.8 42.0 35.07.0 36.0 35.0 32.5 32.0 32.0 32.5 31.0 25.58.0 27.0 27.0 25.0 25.0 25.5 26.0 24.0 24.0 22.59.0 21.0 21.0 20.0 20.0 20.0 21.0 20.0 19.5 19.5 18.410.0 16.5 17.0 16.0 16.0 17.0 17.2 16.5 16.4 16.0 16.2 15.0 12.5 12.0 11.5 10.5 11.0 12.0 12.5 12.0 13.0 12.0 12.0 12.5 11.0 14.0 8.0 7.2 8.0 8.5 9.5 8.8 8.5 9.0 9.0 9.5 9.5 16.0 4.5 5.5 6.0 7.0 6.5 6.5 6.6 7.0 7.0 7.2 18.0 3.0 3.8 4.5 5.5 5.0 4.8 5.0 5.2 5.6 5.8 20.0 2.5 3.2 4.0 3.5 3.5 3.8 4.0 4.5 4.5 22.0 1.5 2.1 3.0 2.5 2.5 2.8 3.0 3.5 3.5 24.0 1.4 2.0 1.7 1.8 2.0 2.2 2.5 2.6 26.0 1.3 1.2 1.5 2.0 2.0 28.0 1.2 1.4 30.032.034.036.038.040.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t表1-2单位:吨工作幅度(m主臂(m支腿全伸,10t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 112.090.0 90.03.5 105.090.0 85.0 65.04.0 95.0 88.0 80.0 62.04.5 87.0 82.0 75.0 59.0 55.05.0 78.0 75.5 69.0 55.0 50.0 45.06.0 63.0 61.0 60.0 52.0 48.0 41.0 35.07.0 52.0 50.0 46.0 46.0 45.0 38.0 33.0 26.08.0 40.0 38.0 36.0 36.0 36.0 36.5 31.5 25.0 23.09.0 31.0 31.0 29.0 29.0 29.5 30.0 28.0 24.0 22.0 18.010.0 25.0 26.0 24.0 24.0 24.5 25.0 24.0 23.0 20.0 16.0 15.012.0 17.0 17.0 17.2 18.0 18.5 18.0 17.5 18.0 15.0 14.0 12.0 14.0 12.0 12.0 13.0 14.0 14.5 14.0 13.5 13.0 13.5 12.0 11.0 16.0 9.0 9.5 10.5 11.0 11.0 10.0 11.0 11.2 11.5 10.0 18.0 7.0 7.5 8.5 9.0 8.5 8.5 8.7 9.0 9.5 9.0 20.0 6.0 6.5 7.2 7.0 7.0 7.0 7.5 8.0 8.0 22.0 4.5 5.3 6.0 5.5 5.5 5.8 6.0 6.5 6.5 24.0 4.1 4.5 4.2 4.3 4.6 5.0 5.5 5.2 26.0 3.0 3.6 3.5 3.5 3.6 4.0 4.5 4.5 28.0 2.8 2.5 2.6 2.8 3.2 3.6 3.5 30.0 2.0 2.0 2.0 2.2 2.5 3.0 3.0 32.0 1.4 1.5 1.5 2.0 2.3 2.5 34.0 1.2 1.5 1.8 2.0 36.0 1.0 1.5 1.5 38.0 1.0 1.0 40.042.044.046.048.050.052.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,24t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 115.090.0 90.03.5 110.090.0 85.0 70.04.0 100.090.0 80.0 65.04.5 90.0 85.0 75.0 60.0 55.05.0 80.0 80.0 70.0 57.0 51.0 46.06.0 70.0 70.0 64.0 54.0 50.0 42.0 36.07.0 60.0 60.0 57.0 50.0 46.5 40.0 33.5 26.08.0 50.0 50.0 50.0 45.0 44.0 37.0 32.2 25.5 23.09.0 40.0 41.0 42.0 40.0 40.0 35.0 30.0 25.0 22.0 18.010.0 35.0 35.8 35.2 34.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 26.0 25.6 26.5 27.0 27.3 25.0 22.0 19.0 15.2 14.0 12.0 14.0 20.0 19.0 20.0 20.0 20.5 21.0 20.0 17.2 14.0 13.0 11.0 16.0 15.0 16.0 16.2 16.5 17.0 16.8 15.7 12.8 12.0 10.5 18.0 12.0 12.4 12.6 13.0 13.5 13.5 13.8 12.0 11.0 10.0 20.0 10.2 10.5 10.5 11.0 11.0 11.3 11.5 10.59.5 22.0 8.0 8.2 8.5 9.0 9.2 9.4 9.7 10.0 8.5 24.0 7.0 7.2 7.6 7.8 8.0 8.2 8.5 8.0 26.0 5.3 5.7 6.2 6.5 6.6 7.0 7.3 7.5 28.0 4.7 5.4 5.4 5.5 5.8 6.3 7.0 30.0 3.8 4.5 4.5 4.7 5.0 5.4 6.0 32.0 3.5 3.7 3.9 4.1 4.6 5.0 34.0 3.0 3.0 3.2 3.5 4.0 4.5 36.0 2.4 2.6 3.0 3.4 3.8 38.0 2.0 2.2 2.4 2.8 3.2 40.0 1.7 2.0 2.4 2.8 42.0 1.2 1.5 1.8 2.4 44.0 1.2 1.5 2.0 46.0 1.0 1.3 1.5 48.0 1.0 1.2 50.0 1.0 52.0倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,32t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 112.0 90.0 83.0 70.04.0 102.0 90.0 83.0 64.04.5 95.0 83.0 78.0 60.0 55.05.0 87.0 76.0 70.0 55.0 51.0 46.06.0 74.0 70.0 63.5 52.0 50.0 42.0 36.07.0 62.0 62.0 57.5 47.0 46.5 40.0 33.5 26.08.0 53.0 53.0 51.0 43.0 44.0 37.0 32.2 25.5 23.09.0 47.0 46.0 44.0 38.0 40.0 35.0 30.0 25.0 22.0 18.010.0 39.0 41.0 40.0 35.0 34.0 30.5 27.6 24.0 20.0 16.5 15.012.0 30.0 30.0 30.0 30.0 27.5 25.0 22.0 19.0 15.2 14.0 12.5 14.0 23.0 23.0 23.0 23.0 23.3 22.8 20.0 17.2 14.0 13.0 11.0 16.0 17.5 18.0 18.0 18.4 18.4 17.0 15.7 12.8 12.0 10.5 18.0 14.0 14.5 14.5 14.8 15.5 15.5 14.3 12.0 11.0 10.0 20.0 11.5 12.0 12.2 12.8 12.8 12.5 11.5 10.5 9.5 22.0 9.5 10.0 10.5 10.7 10.7 11.0 10.5 10.0 8.5 24.0 8.0 8.5 9.0 9.0 9.2 9.5 9.7 8.0 26.0 6.5 7.2 7.7 7.6 7.8 8.2 8.5 7.5 28.0 6.0 6.5 6.5 6.7 7.0 7.4 7.0 30.0 5.0 5.5 5.5 5.7 6.0 6.3 6.4 32.0 4.7 4.7 4.8 5.2 5.5 5.5 34.0 4.0 4.0 4.2 4.4 4.8 4.8 36.0 3.2 3.5 3.8 4.1 4.2 38.0 2.0 2.8 3.2 3.6 3.6 40.0 1.5 2.4 2.7 3.0 3.1 42.0 2.0 2.2 2.6 2.7 44.0 1.8 2.2 2.2 46.0 1.5 1.8 1.9 48.0 1.5 1.6 50.0 1.4 52.0 1.2 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ00 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3 Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t工作幅度(m主臂(m支腿全伸,38t配重,0360作业12.8 16.9 21.0 25.1 29.2 33.3 37.4 41.5 45.6 49.7 53.8 57.53.0 120.090.0 83.03.5 115.090.0 83.0 70.04.0 105.090.0 83.0 69.0 55.04.5 96.084.0 78.0 66.0 55.0 45.05.0 90.078.0 70.0 63.0 50.5 45.06.0 78.071.0 63.5 57.0 49.0 41.5 35.07.0 65.064.0 57.5 52.0 46.5 39.5 33.5 26.08.0 55.055.0 52.0 47.0.. 42.5 37.2 32.0 25.5 23.09.0 48.047.0 46.0 43.0 40.0 34.5 30.0 25.0 22.0 18.510.0 42.041.0 41.0 39.5 36.0.. 32.6 27.5 24.3 20.0 16.5 15.012.0 35.5 34.5 34.0 31.5 29.0 24.5 21.8 17.0 15.0 14.0 12.5 14.0 26.6 26.3 27.0 27.5 24.3 22.4 19.0 15.5 14.0 12.4 11.0 16.0 21.0 21.5 22.0 21.6 19.6 17.0 15.6 12.8 11.8 10.5 18.0 17.0 17.5 18.0 18.0 17.5 15.5 14.0 12.0 11.0 10.0 20.0 14.4 14.5 14.8 15.6 14.7 12.5 11.5 10.5 9.5 22.0 12.0 12.2 12.5 13.2 13.2 11.0 10.5 10.0 8.5 24.0 10.4 10.5 11.311.2 10.0 9.8 9.5 8.0 26.0 8.6 9.0 9.8 9.6 9.4 9.2 9.2 7.5 28.0 7.7 8.4 8.4 8.5 8.5 8.6 7.0 30.0 6.5 7.2 7.2 7.5 7.8 8.0 6.4 32.0 6.3 6.3 6.5 6.8 7.0 6.0 34.0 5.0 5.5 5.7 6.0 6.3 5.6 36.0 4.7 4.9 5.2 5.6 5.0 38.0 4.0 4.3 4.5 4.8 4.8 40.0 3.8 4.0 4.3 4.4 42.0 3.4 3.4 3.8 3.9 44.0 3.0 3.3 3.4 46.0 2.5 2.9 3.0 48.0 2.5 2.6 50.0 2.0 2.2 52.0 2.0 倍率16 14 12 10 8 7 6 5 4 3 2 2 Ⅰ0 0 1 1 1 1 2 2 2 2 2 3 Ⅱ0 1 1 1 1 1 1 2 2 2 2 3 Ⅲ0 0 0 1 1 1 1 1 2 2 2 3Ⅳ0 0 0 0 1 1 1 1 1 2 2 3 Ⅴ0 0 0 0 0 1 1 1 1 1 2 3 吊钩120t 90t 55t 20t2.4 行驶状态外形尺寸图(尺寸单位:mm3.上车部分规格3.1主臂及伸缩机构六节椭圆形箱形截面主臂,由进口WELDOX 960E的高强度结构钢焊接而成。
