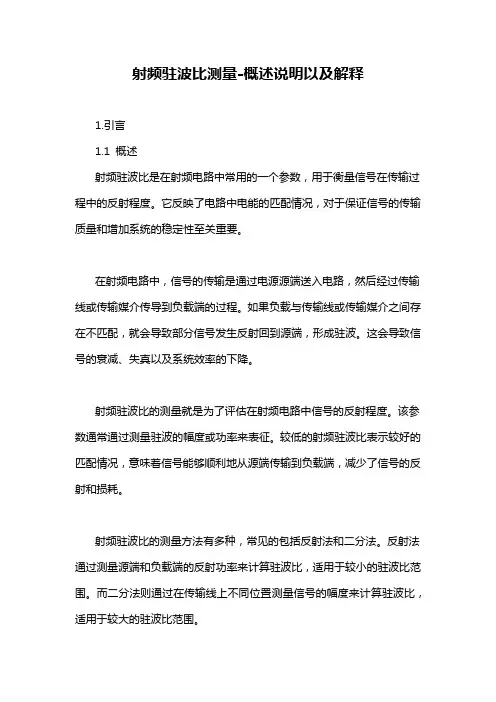

射频驻波比测量-概述说明以及解释
射频驻波比测量-概述说明以及解释1.引言1.1 概述射频驻波比是在射频电路中常用的一个参数，用于衡量信号在传输过程中的反射程度。
它反映了电路中电能的匹配情况，对于保证信号的传输质量和增加系统的稳定性至关重要。
在射频电路中，信号的传输是通过电源源端送入电路，然后经过传输线或传输媒介传导到负载端的过程。
如果负载与传输线或传输媒介之间存在不匹配，就会导致部分信号发生反射回到源端，形成驻波。
这会导致信号的衰减、失真以及系统效率的下降。
射频驻波比的测量就是为了评估在射频电路中信号的反射程度。
该参数通常通过测量驻波的幅度或功率来表征。
较低的射频驻波比表示较好的匹配情况，意味着信号能够顺利地从源端传输到负载端，减少了信号的反射和损耗。
射频驻波比的测量方法有多种，常见的包括反射法和二分法。
反射法通过测量源端和负载端的反射功率来计算驻波比，适用于较小的驻波比范围。
而二分法则通过在传输线上不同位置测量信号的幅度来计算驻波比，适用于较大的驻波比范围。
射频驻波比的测量在射频电路的设计、维护和故障排除中具有重要意义。
它可以帮助工程师评估电路的性能和稳定性，并确定是否存在反射和失真的问题。
同时，它也是确保射频信号正常传输以及系统效率最大化的关键参数。
在未来，射频驻波比测量技术将继续发展，越来越多的高精度、高速、非接触式的测量方法将得到应用。
这将为射频电路的设计和维护提供更加便捷和可靠的手段，推动射频通信技术不断进步和发展。
1.2 文章结构文章结构部分的内容可以如下所示：文章结构:本文主要分为三个部分，即引言、正文和结论。
引言部分概述了本文的主题以及相关背景知识，并介绍了射频驻波比测量的重要性和意义。
同时，引言部分还对文章的结构做了简要的介绍，以便读者能够更好地理解后续内容。
正文部分主要包括两个小节，分别是射频驻波比的概念和意义，以及射频驻波比的测量方法。
第一个小节将详细介绍什么是射频驻波比以及它的意义，包括其在通信系统中的应用以及对系统性能的影响。
宽带频率捷变和复杂调制信号发生器的设计
宽带频率捷变和复杂调制信号发生器的设计随着无线通信技术的不断发展，对于测试设备的要求也越来越高。
在测试传输系统时，需要使用一种能够模拟出真实世界的信号的工具，这个工具就是频率捷变和复杂调制信号发生器。
宽带频率捷变和复杂调制信号发生器主要用于测试各种类型的通信和雷达系统。
它能够产生各种类型的信号，例如 AM、FM、PM、ASK、FSK、PSK、QAM 等，具有频率捷变和基带信号调制等功能。
1. 基带信号处理基带信号处理是指通过数字信号处理技术对基带信号进行处理，从而生成可用于调制信号的波形。
在基带信号处理中，需要使用一些数字滤波器来滤除不必要的频率成分。
此外，还需要进行数字信号调制，例如 BPSK、QPSK、16QAM、64QAM 等。
2. 模拟信号调制模拟信号调制是指将基带信号经过模拟调制器调制成高频信号。
在模拟信号调制中，一般使用中频和射频混频技术来实现。
此外，为了提高信号的质量，还需要对信号进行滤波和放大。
3. 频率捷变频率捷变的实现需要使用频率合成器，它能够生成非常精确的信号，并且能够快速地进行频率捷变。
频率合成器中一般使用锁相环技术，能够保证高精度的频率合成。
宽带频率捷变和复杂调制信号发生器设计的难点在于如何实现高精度、高稳定性的频率合成和频率捷变。
此外，还需要考虑被测系统中可能存在的各种干扰，从而设计相应的抗干扰技术。
总之，宽带频率捷变和复杂调制信号发生器是测试通信和雷达系统的重要工具，它能够提供多种类型的信号，并具有频率捷变和基带信号调制等功能。
在设计中需要考虑基带信号处理、模拟信号调制、频率捷变等多个方面，并且需要保证信号的稳定性和精度。
射频导纳物位测量原理
射频导纳物位测量原理射频导纳物位测量原理基于物料对射频信号的物理特性。
在射频导纳物位测量中，一般采用微波信号（通常在3GHz到26GHz之间）作为测量信号。
微波信号在传输过程中会与物料发生反射，反射波的强度和相位变化与物料的电特性和形状有关。
在射频导纳物位测量中，主要考虑两个关键参数：反射系数和相位差。
反射系数是指反射波的相对强度，可以用来定量测量物料的水平高度。
相位差是指测量信号和反射信号之间的相位差异，可以用来确定物料与传感器的距离，从而实现连续的水位测量。
射频导纳物位测量通常采用天线和导波器作为传感器，物料与传感器之间形成一个谐振腔。
当物料的水平高度发生变化时，信号的反射系数和相位差也会发生变化。
通过测量反射系数和相位差的变化，可以计算出物料的实际水位。
射频导纳物位测量原理中的关键技术是信号处理和数据分析。
信号处理包括发射信号的生成、接收信号的放大和滤波等过程。
数据分析包括提取反射系数和相位差的信息，进行校正和修正，以及将测量结果转化为物料的实际水位。
射频导纳物位测量具有许多优点。
首先，由于测量是非接触的，因此不会对物料造成污染和污染。
其次，射频导纳物位测量可以在极宽的工作范围内工作，适用于各种物料和容器形状。
此外，射频导纳物位测量具有快速、准确的特点，可以实现连续监测和报警功能，提高生产效率和安全性。
在应用方面，射频导纳物位测量被广泛应用于化工、石油、食品、制药等工业领域。
可以用于测量储罐、仓库、反应器等容器中的物料水位，以及悬浮液、粉末、颗粒物料等的物位。
此外，射频导纳物位测量也可以应用于流体流量测量和干燥过程的监测。
总之，射频导纳物位测量原理是一种基于物料对射频信号的反射情况进行测量的物位测量方法。
它具有非接触、无盲区、无污染的特点，可以在广泛的工业场合中应用。
随着科学技术的不断发展，射频导纳物位测量技术将进一步完善和应用。
60ghz频段无线电设备射频技术要求及测试方法
60ghz频段无线电设备射频技术要求及测试方法60GHz频段是一种较高频率的无线电信号传输频段，被广泛应用于无线通信和传输领域。
在设计和使用60GHz频段无线电设备时，需要满足一系列射频技术要求，并进行相应的测试方法验证。
首先，60GHz频段无线电设备需要满足较高的频率稳定性要求。
频率稳定性是指设备在长时间使用过程中，频率的变化范围不能过大。
一般要求频率变化范围应在一定的误差范围内，例如±50kHz。
为测试频率稳定性，可以使用频谱分析仪进行监测，并对设备进行长时间运行和频率波动测试。
其次，60GHz频段无线电设备还要满足较窄的频率带宽要求。
频率带宽是指设备信号所占据的频率范围，一般要求在几GHz范围内。
频率带宽测试可使用频谱分析仪进行测量，并对设备进行频带宽度的确认。
另外，60GHz频段无线电设备还需要满足较低的功率泄漏要求。
功率泄漏是指设备在工作过程中的信号辐射情况，要求在一定的功率范围内。
为测试功率泄漏，可以使用功率计等仪器进行测试，并对设备进行功率辐射的监测。
此外，60GHz频段无线电设备还要满足较高的发射功率要求。
发射功率是指设备在发射信号时的信号强度，要求在一定的功率范围内。
发射功率测试可使用功率计等仪器进行测量，并对设备的发射功率进行确认。
最后，60GHz频段无线电设备还需要满足较低的接收灵敏度要求。
接收灵敏度是指设备在接收信号时的信号检测能力，要求在一定的灵敏度范围内。
接收灵敏度测试可使用信号源进行模拟信号发送，并使用功率计等仪器进行接收信号的检测与确认。
综上所述，60GHz频段无线电设备在射频技术要求方面主要包括频率稳定性、频率带宽、功率泄漏、发射功率和接收灵敏度等方面的要求。
针对这些要求，可以使用频谱分析仪、功率计和信号源等仪器进行测试，并对设备的性能进行评估和验证。
实用射频测试和测m量
提高射频测量的精度从系统角度来看待射频和微波测量器图1、典型的功率测量系统最容易想到的是放大器的功率、载频频率。
接下来的问题并非人人都能考虑到：放大器输出信号的调制类型、调制带宽、峰值功率和平均值功率的比值（峰均功率比），这些都会影响到最终测量结果的准确性。
如何选择功率计？功率测量范围和频率范围是首先考虑的，功率计是否支持被测信号的调制类型？是否适合宽带调制的功率测量？如果是二极管检波的功率计，其线性范围是多少？能否适应高峰均功率比的测量？测试电缆除了选择相应的频率和功率范围外，驻波比是十分重要的。
另外还有插入损耗等问题。
除此以外，还要考虑电路的幅度稳定性。
电缆在不同的弯曲半径时，插入损耗是有所变化的。
被测器件（DUT ）提供射频通路，如电缆、连接器、功率分配器控制射频信号幅度大小，如定向耦合器、衰减器无源器件有源器件放大器无源器件在整个工作频率范围内和容许的最大输入功率条件下，其插入损耗和相位偏移是比较稳定的。
被大功率信号注入时，都会产生无源互调产物。
有源器件有一定的线性工作范围，对输入功率非常敏感，不同输入电平下，会产生不同的测量结果。
通常对放大器的输出电平定义为1dB 压缩点功率。
测试路径有条件时，最好能固化测试路径和附件，使之成为一个标准化的测量系统。
选择正确的电缆和连接器常用的电缆分为半刚性、半柔性和柔性编织电缆等三种。
半刚性不易弯曲，其外导体采用铝管或铜管制成，射频泄露非常小（-120dB ），可避免信号串扰，而且无源互调特性也非常理想；半柔性电缆的性能指标接近于半刚性电缆，但其稳定性略差；柔性电缆是一种“测试级”电缆。
单股内导体的电缆有利于幅度的稳定，多股内导体的电缆有利于相位的稳定；过度弯曲电缆会造成幅度和相位的不稳定，且其无源互调指标更加恶化，通常弯曲半径不应小于电缆直径的10倍。
大部分电缆的泄露指标可以达到-90dB到-100dB。
要注意观察接头和电缆连接部位的工艺，电缆和接头之间有一个硬接触点，很容易造成电缆的断裂。
射频参数测试方法
射频参数测试方法
射频参数测试方法用于评估和验证射频设备或电路的性能。
以下是常见的射频参数测试方法：
1.频率测量：此测试方法用于确定设备的工作频率。
常见的测试
仪器包括频谱分析仪、频率计等。
通过测量设备的输出信号频
率，可以确定设备的工作频率是否在要求范围内。
2.输出功率测量：输出功率是衡量射频设备输出能力的重要参数。
通常使用功率计或功率传感器进行测量。
测试时需要将功率计
连接到设备的输出端口，以获取设备的输出功率值。
3.灵敏度测试：灵敏度是指设备在接收信号时的最低输入功率。
该测试方法通常使用信号发生器和功率计结合，通过逐渐降低
输入信号的功率，观察设备的接收能力和误码率，以确定设备
的灵敏度水平。
4.相位噪声测量：相位噪声是指设备输出信号的相位稳定性和纯
净度。
通常使用频谱分析仪进行测量。
通过将设备的输出信号
连接到频谱分析仪，可以确定设备的相位噪声水平。
5.谐波和杂散测试：谐波和杂散是设备输出信号中非预期频率成
分的表现。
通过使用频谱分析仪或谐波分析仪，可以检测设备
输出信号中的谐波和杂散水平。
6.带宽测量：带宽指设备能够传输的信号频率范围。
常见的方法
是使用频谱分析仪进行测量，观察设备输出信号的功率在不同频率上的分布情况，以确定设备的带宽。
7.信噪比测量：信噪比是指设备输出信号中所包含的有效信号与
噪声的比值。
该测试方法通常使用信号发生器提供有效信号，配合功率计或频谱分析仪测量噪声水平，从而计算信噪比值。
任意波形发生器生成复杂的调制信号 (Keysight 33500B 系列 Trueform)
是德科技利用低成本任意波形发生器生成复杂的调制信号Keysight Trueform 体系结构适用于无线通信应用白皮书摘要本白皮书旨在为您介绍如何利用Keysight 33500B 系列True form 波形发生器生成复杂的调制信号。
Keysight 33500B 系列True form 波形发生器专为产生复杂基带 IQ 数字通信信号提供更加经济高效的解决方案。
本白皮书讲解了Keysight 33500B 系列True form 波形发生器如何生成当今复杂的数字无线协议，例如 W-CDMA、DVB 和OFDM。
简介数字调制信号几乎遍布在每一个有线网络和光纤网络。
如今，大多数无线服务都在使用复杂的载波调制方案。
调制技术和元器件的持续改进以及纠错码的进步，促使信道容量更加接近香农定理设定的基础极限。
随着新型传输方法的兴起，例如MIMO (多路输入多路输出)，以及高度灵活的多址接入方案在时域、频域和码域中的实施，信道的容量和效率得到了显著改善。
此外，越来越多的低价位产品和服务采用多项无线技术，以确保正常工作。
在产品或服务的所有阶段，包括基础技术研究、设备制造、网络部署，都需要进行大量测试，以实现这种程度的复杂性和互操作性。
因此，测试设备的灵活程度是应对上述需求的关键。
测试设备的总体成本也很重要，以确保全体工程师在整个产品周期内都能使用测试设备。
通常，无线应用测试设备都是按照特定应用开发的，如果采用新的调制技术或调制信号的带宽等，用户都需要购买新设备或进行昂贵的设备升级。
无线设计人员使用的主要分析工具是矢量信号分析仪(VSA)。
该设备能够测量信号的频谱及其随时间的变化，同时保留完整的幅度和相位信息。
而最合适的激励设备是矢量信号发生器(VSG)。
该设备能够生成一个或多个载波，并实时控制载波幅度和相位随时间的变化。
除了部分测试仅在射频载波频率上执行，其余大部分测试都是在中低频或基带范围内执行。
绝大多数的矢量信号发生器都是采用任意波形发生器 (AWG) 结合模拟正交 (I/Q) 调制器实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频波形生成和测量的复杂性
很难想象还有什么东西能比在天空和
太空中传送太拉字节信息的信号更好地说
明21 世纪电子技术的复杂性。这些信号在
无线局域网、先进蜂窝系统、基于地面和卫
星的多媒体数字广播系统中的有线网络电
缆和光网络光纤中传输。这些通信系统和广
播系统非常复杂，它们产生并发送的那些满
载信息的信号也是非常复杂。幸运的是，您
或许可以在不完全了解这些信号如何传输
数据或这些系统如何把信息加到数千兆赫
射频载波上的情况下，使用这些信号并测量
它们的主要特性。尽管如此，在选择仪器或
软件来生成测试信号或确定数据有时在到
达目的地的途中遭到破坏的方式或原因时，
您或许需要更好地了解它们。
UWB技术仍处于初始阶段，它使用数百
兆赫来发送数据速率很高的信号，发送的距
离通常为几十米或更短。UWB技术的存在一
点也不影响以下断言的有效性：有限的带宽
和数据量的爆炸性增长需要更加复杂的通
信系统和信号。事实上，UWB 强化了这一观
点。UWB 并不试图找到射频频谱中的空闲点，
将信号置入其中，而是在其它服务占用的频
段内发送信号。UWB 系统设计得可以共享带
宽，而不会对其它服务产生干扰，或受到其
它服务的干扰。高数据速率、宽带宽和占用
相同频率的干扰信号的存在这三个因素，使
得系统设计极具挑战性。
正交频分复用技术
有两种互相竞争的技术是 UWB 的基础，
其中之一就是一种称为OFDM的 DSP 密集型
系统。OFDM 还是 IEEE 无线联网标准系列、
几种 DBS电视系统、iBiquity Digital 公
司 () 面向美国市场的 HDRadio TDAB系统、
欧洲 DVB系统中的一种关键技术。
您可能听说人们把 OFDM 称为一种数
字调制形式，严格地说，它不是。OFDM 使
用数百甚至数千个不同频率的副载波，使装
入每个符号周期中的信息比大多数其它数
字数据传输系统能装入每个符号周期的信
息更多。因此，OFDM 使用数量更少、持续
时间更长、复杂性更高的符号来达到与其它
几种数字传输系统相同的数据传输速率。而
且无须增加占用带宽就可以维持这一数据
速率。
OFDM 的符号时间长，相应地符号速率
就低，这就使 ISI能减少到最低程度而ISI
在射频通信中通常是由多路径失真等信号
减损引起的。当某个信号通过几条路径到达
接收天线时，就会发生多路径传播。其中一
条路径可能是从发射天线直接到达接收天
线，而其它路径则涉及到固定物体或运动物
体的反射信号。只要延长符号持续时间，使
之超过延迟时间最长的反射信号到达接收
天线所花的额外时间，OFDM就能消除此类反
射信号通常造成的 ISI。还有一个好处是，
信息散布在多个载波中，能提高信号的抗干
扰能力以及信号对多路径传播的频率响应
影响的抵抗力。
它是一种数据传输系统
某种形式的数字调制，如 BPSK或 QAM，
把信息加在每个 OFDM 副载波上。一个
OFDM 系统能在不同副载波上使用不同类型
的调制，任何副载波使用的调制类型都可以
随时改变。也就是说，一个 OFDM 副载波可
以使用 BPSK，然后改用 QAM，接着再改回
来，或者改用另一种调制形式。因此，您或
许不应该把 OFDM 称为一种调制，而应称为
一种数据传输系统。
OFDM 的魅力部分来自其多个副载波之
间的正交性。不同频率的信号可以正交，这
一思想也许需要人们花些时间来习惯它，这
是因为人们一般把正交性看作同频率信号
的一种特性。例如，两个正交的同频率正弦
波信号分量是垂直的，因为任何一个分量的
幅度变化都不影响另一个的幅度。同样，调
制一个 OFDM 副载波不会影响系统的其它
副载波，因为每个副载波频谱的幅度在所有
其它副载波频率上都是零。
图1，查看某个 OFDM 信号的多个副载波的
频谱，您会发现系统是如何避免载波间干扰
(ICI) 的。间隔很近的各个载波互相重叠。
每个载波的频谱在所有其它载波的中心均
为零，从而产生零 ICI。
OFDM 系统有时使用数千个副载波。与
不使用OFDM而使用简单调制 的系统相比，
OFDM 系统在理论上能以相同的比特率传输
数据，尽管符号速率较低，与副载波数量成
正比。有些系统把 OFDM 与运载 64QAM等复
杂调制的副载波结合起来，它们至少在理论
上能够维持数据速率，同时仍旧能进一步降
低符号速率——在 64QAM的情况下，可降低
到1/6，因为 64=26。
数百兆赫信号的产生
产生一个用 64QAM 调制的 GHz或
5GHz 或更高频率的信号，这就够难了。再
则，当您在外部生成基带信号时，至少有两
种仪器——Rohde and Schwarz 公司的
SMU200A 和 Agilent 公司的 PSG 系列
——能分别达到 200MHz 和 1GHz 的调制
带宽。合成此类信号并仿真在典型环境中使
这些信号劣化的因素，会使问题进一步复杂
化。而且，如果 QAM 不直接调制主载波，
而是调制全部数百个或数千个副载波，而这
些副载波又调制主载波，那么信号生成问题
就会复杂得令人头脑麻木。不过，现代射频
