三通一平临电施工方案
“三通一平”工程施工组织设计

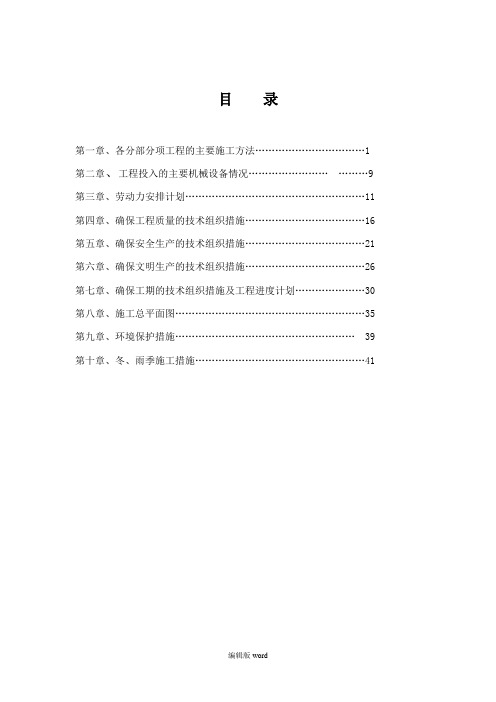

目录第一章、各分部分项工程的主要施工方法 (1)第二章、工程投入的主要机械设备情况 (9)第三章、劳动力安排计划 (11)第四章、确保工程质量的技术组织措施 (16)第五章、确保安全生产的技术组织措施 (21)第六章、确保文明生产的技术组织措施 (26)第七章、确保工期的技术组织措施及工程进度计划 (30)第八章、施工总平面图 (35)第九章、环境保护措施 (39)第十章、冬、雨季施工措施 (41)第一章、部分项工程的主要施工方法第一节、工程综合简况一、工程概况鲤鱼塘1110KV变电站三通一平工程位于郴州市永兴县鲤鱼塘。
主要施工内容：场地平整、挡土墙及进站道路施工二、工程施工目标充分发挥我单位的优势和成熟的市政工程施工工艺，科学地组织交叉流水作业，精心施工，严格履行合同，以一流的项目管理、一流的工程质量、一流的文明施工、一流的安全措施、一流的效率、一流的服务，确保如下目标的实现。
工期目标：确保总工期90天，从开挖土方开始至完工，争取提前完成交付建设单位使用。
质量目标：本工程确保施工质量达到国家施工验收规范统一标准要求。
安全生产目标：严格按建设部建安工程安全标准和有关部门的要求执行，杜绝重大安全事故。
文明施工目标：按建设部颁发的施工现场文明标准执行，严格管理，创双文明标化工地。
效益目标：靠先进的施工管理和技术要效益，与业主和有关部门一道共创良好的经济效益和社会效益，为职工和企业的前途争光。
以精细的措施和施工过程服务及交付后的售后服务,实现用户是“上帝”的称号。
三、工程指导思想本项目为鲤鱼塘1110KV变电站三通一平工程，工期紧、质量要求高，为把本工程搞好，特确定以下指导思想：施工过程中，严把质量关，确保工程质量，做到“三个坚持”：坚持质量方针“信守合同、科学管理、严格把关、以质取胜。
”；坚持质量观“没有质量就没有市场、没有市场就没有发展、没有发展就没有贡献。
坚信今天的质量就是明天的市场，企业信誉是无形的市场，用户的满意是永恒的市场”。
施工现场三通一平概念精选版
施工现场三通一平概念 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】施工现场：三通一平概念三通一平是指基本建设项目开工的前提条件，具体指：水通、电通、路通和场地平整。
水通（专指给水）电通（指施工用电接到施工现场具备施工条件）路通（指场外道路已铺到施工现场周围入口处，满足车辆出入条件）场地平整（指拟建建筑物及条件现场基本平整，无需机械平整，人工简单平整即可进入施工的状态），简称三通一平一般合同条件下此三通一平工作，多为业主建设单位负责解决范围在石油化工建设中，现场施工对此要求相对要多一点。
三通一平的标准?水通——施工企业、根据建筑规模、结构、檐高、工程地点（城近郊区以内不允许现场搅拌混凝土）计算出生产用水，根据民工进驻工地施工的人数计算出生活用水，以及消防用水等累计出日须用水量，要求建设单位提供几时（直径多少毫米）的水管安装到红线以内，施工企业的项目经理（建造师）依据施工工程的实际需要以及拟定的施工组织设计（施工方案）安装临时管网、在安装临时水管时，尽量利用红线内的正式管网，如果可以利用异取而代之，应在破土动工之前先把红线内室外管线铺设到室外检查井再接通临时管网，以便节约现场管理费中的临时设施费用。
电通——施工企业在施工组织设计中，根据施工工期，建筑物的高度和跨度，建筑构配件或设备的最大重量，确定安装几台什么型号的大型垂直运输机械以及施工现场需要设置的中小型机械和施工方案中计划使用的施工电动机具，施工照明计算出生产用电，根据施工企业进驻施工现场办公，操做（干活）人数计算照明，生活用电等累计出多少千瓦供电量，要求建设单位提供满足需求的变压器或电闸总表，施工企业项目负责人按照标后设计（中标后的施工组织设计），布线接通电源安装临时电线或电缆，亦可把红线的室外线路铺设安装到位，再接通临时线路，节省费用开支。
临时线路要用合格产品防止漏电确保生产安全。
场地三通一平施工方案
场地三通一平施工方案引言场地三通一平是现代化城市化建设中的基础工程，它是新建、改建城市道路及市政工程的必备工程。
此文档将介绍场地三通一平施工方案。
工程概述场地三通一平，全称为道路、排水、燃气、电力“四通一平”，是指对道路、排水、燃气、电力这四项基础设施进行规划、设计施工，将其整合成一个整体，达到水平平行且顺畅通行的现代化道路系统。
场地三通一平工程的主要内容包括：•道路：道路工程是保障交通流畅、人民生命财产安全的基础设施，工程包括道路平整、硬化、交通标线、交通指示牌、交通设施等。
•排水：排水工程是保障市民基本生活质量的基础设施，排水工程包括雨水、废水、生活污水排水等。
•燃气：燃气工程是保障人们生活热水供应和生活用气的基础设施，燃气工程包括燃气管道施工、阀门、路面箱等。
•电力：电力工程是保障市民的基本生活需求的基础设施，电力工程包括架空或地下高压电缆、低压供电线路、变电站、配电箱等。
施工流程场地三通一平通常在道路建设的初期，是一项比较复杂的工程项目。
将其完成的关键在于设计合理、施工严密、验收标准严格、专业人员配合到位。
具体施工流程如下：1.前期准备：包括理清工期和工程所需人员、物料的准备情况，清理场地；2.施工质量控制：对各种施工资料进行必要的检测、测量和分析，并及时记录，保证施工过程中出现的问题尽早解决；3.施工现场保障：加强现场管理，保证施工顺利进行，因突发事件影响的情况得到及时处理；4.施工进度控制：保证施工进度稳定、顺畅，尽可能让施工在计划时间内完成。
施工技术及重点难点1.道路建设•路基处理：清除地面松软杂质、坚硬地基的凡是，进行针对性加固处理；•道路砼硬化：先进行坑洼等部位的补平，然后进行中浆标高层的浇筑；•交通标线：标记车道、转弯点、紧急情况下可能停留的位置等。
施工时必须确保标线的平稳、清楚、色彩协调、耐久性好，并增加标识标牌的安装；•交通设施：道路设施包括道路栏杆、路标、警示灯、红绿灯等；施工时应注意与交通流动设施协调配合。
现场临建三通一平管理流程
1.目的
做好项目开工前的现场准备工作，保证项目按期顺利开工。
2.适用范围
本公司负责开发的各项目开工前的现场准备工作。
3.术语和定义
3.1.三通一平：项目现场路通、水通、电通、以及场地平整。
4.职责
4.1.造价合约部
●参与项目前期三通一平承包商的招投标和确定。
4.2.工程技术部
●组织临建规划和施工。
4.3.开发配套部
●组织进行现场三通一平施工。
●负责审核临水、临电方案的设计。
●临时水电施工手续的办理。
●临时用地许可证的办理。
4.4.公司领导
●负责审核三通一平成果。
5.工作程序
6.权限与标准
7.主要文档
8.主要表单。

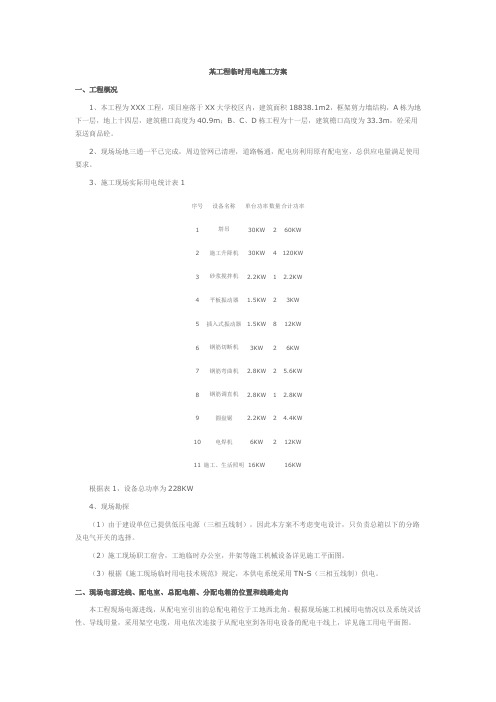

工程临时用电施工方案
某工程临时用电施工方案一、工程概况1、本工程为XXX工程，项目座落于XX大学校区内，建筑面积18838.1m2，框架剪力墙结构，A栋为地下一层，地上十四层，建筑檐口高度为40.9m；B、C、D栋工程为十一层，建筑檐口高度为33.3m，砼采用泵送商品砼。
2、现场场地三通一平已完成，周边管网已清理，道路畅通，配电房利用原有配电室，总供应电量满足使用要求。
3、施工现场实际用电统计表1序号设备名称单台功率数量合计功率1 塔吊30KW2 60KW2 施工升降机30KW 4 120KW3 砂浆搅拌机 2.2KW 1 2.2KW4 平板振动器 1.5KW 2 3KW5 插入式振动器 1.5KW 8 12KW6 钢筋切断机3KW 2 6KW7 钢筋弯曲机 2.8KW 2 5.6KW8 钢筋调直机 2.8KW 1 2.8KW9 圆盘锯 2.2KW 2 4.4KW10 电焊机6KW 2 12KW11 施工、生活照明16KW 16KW根据表1，设备总功率为228KW4、现场勘探（1）由于建设单位已提供低压电源（三相五线制），因此本方案不考虑变电设计，只负责总箱以下的分路及电气开关的选择。
（2）施工现场职工宿舍，工地临时办公室，井架等施工机械设备详见施工平面图。
（3）根据《施工现场临时用电技术规范》规定，本供电系统采用TN-S（三相五线制）供电。
二、现场电源进线、配电室、总配电箱、分配电箱的位置和线路走向本工程现场电源进线，从配电室引出的总配电箱位于工地西北角。
根据现场施工机械用电情况以及系统灵活性、导线用量，采用架空电缆，用电依次连接于从配电室到各用电设备的配电干线上，详见施工用电平面图。
三、临时用电施工机械的负荷计算（1）根据表一计算，投入本工程用电机械设备的功率为228KW。
（2）反复短时工作制设备容量9KW（3）照明设备容量Pe=16KW（4）施工现场总用电量Zpe=228KW+9KW+16KW=253KWPJ=KZPe=0.75×253KW=189.8KW（取190KW）根据以上负荷计算，建设单位输出的电压能满足施工用电要求，不够正常施工时，用电施工机具尽可能地交叉使用。
三通一平工程施工组织设计
220千伏白峰变电站场平工程三通一平工程施工组织设计批准：审核：编写：宝业(集团)有限公司二〇〇九年八月二十六日第一章工程概况和特点1.1工程简介220千伏白峰变电站场平工程是为满足洛南县灵口镇人民生产生活用电，提高供电可靠性而建设，该项目位于洛南县灵口镇西岭村。
220KV进线接于330KV四皓变。
三通一平主要工程项目有：（1）变电站土方挖填；（2）毛石挡土墙；（3）围墙工程；（4）站区进站道路；1.2工程性质及特点灵口220KV变电站三通一平工程是新建站，回填土方量大，外购土方距离8KM;现场土质情况复杂，施工有一定难度，对施工质量安全的要求比较高。
1．3 工期要求本工程开工时间为2010年6月12日，计划竣工时间为2010年8月28日。
1．5 工程涉及的主要单位商洛供电局陕西诚信电力工程监理有限责任公司商洛丹源电力（集团）有限责任公司商洛创源电力设计院1．6 工程施工依据及内容《国家电网公司输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248 –2008）《国家电网公司输变电工程安全文明施工标准》（Q/GDW 250 - 2009）《关于加强基建安全培训工作的通知》（基建安全[2006]136号）《国家电网公司电力建设工程施工安全监理管理办法》（国家电网基建[2007]302号）《国家电网公司十八项电网重大反事故措施（试行）》（国家电网生技 [2005] 400号）《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2005]255号）《国家电网公司输变电工程施工安全措施补助费、文明施工措施费管理规定（试行）》（国家电网基建[2005]534号）《国家电网公司电力建设工程重大安全生产事故预防与应急处理暂行规定》（国家电网工[2004]264号）《工程建设标准强制性条文（电力工程部分）》（建标(2006)102 号）《中华人民共和国安全生产法》（中华人民共和国主席令第70号2002年6月29日）《建设工程安全生产管理条例》（中华人民共和国国务院令第393号2003年11月24日）《国家电网公司安全生产工作规定》（国家电网总[2003]407号）《国家电网公司电力生产事故调查规程》（国家电网安监[2005]145号）《生产安全事故报告和调查处理条例》（中华人民共和国国务院令第493号）《电力建设安全工作规程（变电站部分）》（DL 5009.3-1997）《电力建设安全健康环境评价管理办法（试行）》的通知（国家电网工[2004]488号）《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全[2007]25号）除以上列出的主要依据标准和相关标准外，其他关于安全生产方面现行相关的法律法规、有关的行业标准、国家标准和公司规定等，也是本策划的重要依据。
“三通一平”施工方案
“三通一平”施工方案编制：审核：审批：XXX建设集团有限公司2020年4月20日一、工程概况1、工程概况本工程为XXXX有限公司开发的楠景新城二期一组团建设项目，拟建场地位于XXX东侧约530米山脚处，建设用地范围呈边线不规则的近东西向展布的“M”形连片状，建设用地面积约22248.2m2，东西向最大长度约1040m，南北向最大宽度约580m。
拟建5栋9F及3栋18F高层住宅，建筑面积约47030.38m2，建筑结构形式为剪力墙-框架结构，基础为桩基础。
其中3栋18F（A型，其下整体设2F立体停车楼，局部为配套用房）高层住宅地处中低山接近坡脚的斜坡位置，场地最高高程557m，最低高程541m，最大高差约16m，地形坡度约10-20º，总体西高东低。
另5栋9F（A型）高层住宅地处中低山山顶、山脊两侧，最高处高程573.9m，最低处高程554m，最大高差约20m，总体呈中间高四周低，地形坡度约5-20º，场地周边为斜坡，坡度多在10-20º之间，最陡的地方约30º。
拟建项目场地地理位置见下图所示：2、工程量清单根据建设方对XXX目施工单位进场申请的批复意见要求，由我方负责实施“三通一平”及试桩工程，在收到建设单位下发的相关技术资料后，我方对该项目建设场地原始地形进行了踏勘复测工作，经建设、监理及施工三方共同核对确认一致后，拟定工程量清单如下：（最终结算工程量以施工时现场实际发生签认量为准）3.1、拟建项目场地距离勐罕镇约10km，距曼法岱村落约400m，场地边已有乡村道路与勐罕-勐仑公路相连，施工机械可由此路进出场，交通条件基本能满足施工的需要。
但约有1.2km长的一段泥结石路面，施工车辆在通行时若有扬尘，应适当采取洒水降尘措施。
3.2、场地附近暂无市政供水管网，南侧约800m处有一条澜沧江左岸支流，但相距较远且水质混浊，也不宜直接作为施工用水。
目前考虑在已征地范围内在不影响建设用地的适当位置，选择打井取地下水的方式解决，打井深度按经验判断预计80-100m，具体打井位置待与建设方现场共同商定。
建筑工地三通一平内容
建筑工地三通一平内容
建筑工地的三通一平是指工地通电、通水、通风和场地平整的工作。
这些工作
是建筑施工中必不可少的步骤，对于确保施工的顺利进行和工人的安全非常重要。
首先，通电是指在建筑工地内设置电力设备，以满足施工所需的电力供应。
这
包括临时供电线路的铺设、安装电箱、开关、插座等电器设备。
通电工作需要由专业电力工程师进行规划和操作，确保电力供应的安全稳定。
其次，通水是指为建筑工地提供清洁饮用水和生活用水。
在工地上设置水源，
如安装水龙头、水管等设备，以满足工人饮水、清洗和其他日常需求。
通水设备和管道需要经过严格的水质检测和消毒处理，确保工人的健康和卫生。
第三，通风是指保证建筑工地内新鲜空气的流通。
工地上层空气多含有粉尘、
毒气等有害物质，通过良好的通风系统，可以将有害物质排除，确保工人的健康和舒适。
通风设备包括风扇、通风管道等，需要根据工地的具体情况进行规划和安装。
最后，场地平整是指在建筑工地施工前，对场地进行平整处理，以便于施工作
业的进行。
场地平整包括清理垃圾、平整土地表面、清除障碍物等。
平整后的场地能够提供一个安全、稳定的工作环境，有利于施工进展和工人的安全。
总的来说，建筑工地的三通一平工作是施工过程中不可或缺的重要环节。
通电、通水、通风和场地平整能够保障工人的工作条件和施工的顺利进行，是保障工程质量和工人安全的基本要求。
场地三通一平施工方案
场地三通一平施工方案编制人：审核人：审批人：编制单位：目录一、场区概况 (1)二、施工目标 (1)三、施工组织机构设置 (1)四、进场道路修建 (2)五、场区供电工程 (3)六、场区供水工程 (4)七、场地平整 (5)八、安全文明施工保障 (6)九、雨季施工措施 (7)一、场区概况场地属平原地貌单元，冲沟平坝地形，冲沟平坝呈阶梯状，总体趋势为南高北低，相对高差约2.00m；两侧为山坡，高于冲沟平坝约1.50-3.50m。
拟建场区西南侧为山坡，坡高约3.50m，坡度约25°，坡上为灌木林，植被茂密，场区东北侧为山坡，坡高约3.50m，坡度约25°，坡上种植大量沙树，场区中段冲沟平坝内种植大量经济树木及景观树；场区东北侧及西南侧，紧邻场区有多处坟墓；东侧有2处水塘，距离拟建场区约60.00m，场区西北侧有1处鱼塘，距离拟建场区约50.00m，场区南侧有1处水塘，距离拟建场区约80.00m；放空区位于拟场区西侧，距离站场区约150.00m；拟建场区及放空区四周均有大量农田及旱地。
根据工程地质测绘和钻探揭示，工区及附近无滑坡、泥石流、隐伏岩溶、地面塌陷等不良地质作用，且其区域稳定性较好，适宜场站工程建设。
二、施工目标充分发挥我单位的优势和成熟的建筑工程施工工艺，科学组织交叉流水作业，精心施工，严格履行合同义务，以一流的项目管理，一流的工程质量，一流的安全措施，文明施工，确保该项目以下目标的实现。
水通工程：满足施工现场的生活用水和施工用水（饮用水）。
电通工程：提供满足施工用的电源并接至施工现场，具备施工条件。
路通工程：满足现场施工需要、大型车辆出入条件，从站外具备运输条件的道路连接修筑到站内。
场地平整工程：场平按照设计要求回填平整至设计标高，场平必须满足桩机施工及预制管桩的存放，搅拌车，泵车，砂石料车，大吨位吊车的等后续工作的开展。
三、施工组织机构设置本站是天然气分公司重点项目，我单位高度重视，以确保“三通一平”工期优质施工为目标，根据武汉压气站工程并结合施工现场实际，项目部组织管理人员迅速到位，并组织相关施工人员，机械设备、车辆进场，积极展开施工作业的全面工作。
“三通一平”工程施工组织设计
目录第一章、各分部分项工程的主要施工方法 (1)第二章、工程投入的主要机械设备情况 (9)第三章、劳动力安排计划 (11)第四章、确保工程质量的技术组织措施 (16)第五章、确保安全生产的技术组织措施 (21)第六章、确保文明生产的技术组织措施 (26)第七章、确保工期的技术组织措施及工程进度计划 (30)第八章、施工总平面图 (35)第九章、环境保护措施 (39)第十章、冬、雨季施工措施 (41)第一章、部分项工程的主要施工方法第一节、工程综合简况一、工程概况鲤鱼塘1110KV变电站三通一平工程位于郴州市永兴县鲤鱼塘。
主要施工内容：场地平整、挡土墙及进站道路施工二、工程施工目标充分发挥我单位的优势和成熟的市政工程施工工艺，科学地组织交叉流水作业，精心施工，严格履行合同，以一流的项目管理、一流的工程质量、一流的文明施工、一流的安全措施、一流的效率、一流的服务，确保如下目标的实现。
工期目标：确保总工期90天，从开挖土方开始至完工，争取提前完成交付建设单位使用。
质量目标：本工程确保施工质量达到国家施工验收规范统一标准要求。
安全生产目标：严格按建设部建安工程安全标准和有关部门的要求执行，杜绝重大安全事故。
文明施工目标：按建设部颁发的施工现场文明标准执行，严格管理，创双文明标化工地。
效益目标：靠先进的施工管理和技术要效益，与业主和有关部门一道共创良好的经济效益和社会效益，为职工和企业的前途争光。
以精细的措施和施工过程服务及交付后的售后服务,实现用户是“上帝”的称号。
三、工程指导思想本项目为鲤鱼塘1110KV变电站三通一平工程，工期紧、质量要求高，为把本工程搞好，特确定以下指导思想：施工过程中，严把质量关，确保工程质量，做到“三个坚持”：坚持质量方针“信守合同、科学管理、严格把关、以质取胜。
”；坚持质量观“没有质量就没有市场、没有市场就没有发展、没有发展就没有贡献。
坚信今天的质量就是明天的市场，企业信誉是无形的市场，用户的满意是永恒的市场”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三通一平临电施工方案
1. 土建及附属设施制作
1.1箱变基础及接地装置制作
依据图纸设计进行箱变位置放线，基坑开挖，基坑挖掘完毕后，
进行尺寸复测，坑底松散土夯实并报请监理进行隐蔽工程检测， 检测 合格
后浇筑箱变基础垫层浇筑，浇筑完毕后进行混凝土保温养护，做 好保温措
施；在底板的养护周期期间进行接地装置制作， 严格遵照图 纸在箱变周边
打接地极，接地极最高处距离地面不小于0.8米，使用 热镀锌接地扁钢连接
接地极，焊接可靠并涂刷防锈漆和防腐沥青， 摇 测接地阻值岂4」，若不
满足，继续增加接地极或采取降阻措施，接地 扁钢引至箱变内并预留断接卡
子。
箱变基础底板养护完毕后，按照图纸进行基础四周砌筑，浇筑顶 部圈
梁并做好基础保温养护措施，箱变四周制作散水并预埋护栏焊接 法兰。
1.2电缆井、电缆管制作
按照设计图纸并结合现场地形制作电缆进线、出线、检修井；
顶管路径地下附属物勘测完毕并审批手续办结完毕后，开始进行 顶管
作业，管材为2孔MPP180管，一用一备。
2. 设备安装
2.1箱变安装
(1)
在箱变基础完全凝固并达到凝固强度后，进行箱变吊装就 位。
(2)
箱变安装必须牢固，连接紧密，并与地面垂直，其误差不 大于
箱变高的1.5 /1000。
(3)
箱变内配电柜、仪表盘、控制柜必须有良好的接地。安装 好的
柜、盘应盘面油漆完好；回路名称及部件标号齐全正确，柜内外 清洁；
(5)
柜、盘的电源进线及母线的连接要按规范及国际通行的相 色标
示，相序正确一致；
(6) 母线安装应符合GBJI49-90
技术标准
；
(7)
二次回路的检查、送电及功能测试时应按原理图、元件布
置图、接线图进行初审，合格后检查电气回路，信号回路接线牢固可 靠，并
进行送电前的绝缘电阻测试检查，必须达到 5MQ以上，然后
按前后调试的顺序分段、分路试通及测试每路的功能。
2.2杆上供电开关装置安装
取电点博学路北线73#杆上装置安装及高压线缆连接
(1) 填写操作票并报送供电主管开闭所进行停电计划；
(2) 操作票停电期限内安装杆上横担、抱箍、 U型卡、电缆保护
钢管、接地扁钢等附属装置;
(3) 安装杆上绝缘瓷瓶，绝缘子，避雷器，隔离开关，咼压断 路器，
电缆故障指示器等电气开关保护装置；
(4) 架空线路至杆上隔离开关进行端的线缆连接；
(5) 至箱变内的高压线缆敷设，端头制作；线缆耐压试验；
(6) 全部检查无误，所有装置试验合格后到博学路北线主管开
闭所销操作票；
2.3防护护栏安装
箱变四周制作防护护栏并涂刷红白警示色，挂“高压危险” “止
步”等警示标牌。
3. 电气试验及电能计量装置安装
3.1箱变试验
箱变内铜排及开关装置耐压试验， 变压器耐压试验，回路直流电 阻试
验，继保装置试验，试验合格后，报请供电部门中间验收。
3.2电能计量装置安装
供电局申请报领高压计量 PT、CT,电能计量表，并安装远程抄 表计量
装置，装设移动公司 SIM卡，将号码报送业主方预存费用。
4. 发送电
全部手续完毕后，进行主进开关柜体送电，使变压器带电启动运 行。
5. 电气安装施工规范
5.1线缆施工
(1) 管内穿线不应超过管子内总截面积的 40
%，管内导线应不
得有接头，钢管管口应加套保护圈，穿线前应先清除管内杂物， 以
免损伤导线绝缘层和芯线。电缆穿管必须用人工拖拉，并用导辊导向 减阻，
杜绝用机械设备强制牵挂电缆，以免引起电缆变形和断裂；
(2)
顶管伸入手井孔的长度必须符合设计要求和施工规范要求， 并在
地面上加设电缆桩指示电缆方位和走向。
(3)
电缆敷设前先画出电缆沟电缆布置断面图，并经有关施工 单位会
签，报送监理工程师认可。
(4)
先编制敷设计划，列出电缆清单，准备好必要的机具、材 料，如
悬架、起重机具、挂牌等，垂直桥架敷设电缆时，还需搭好脚 手架，并应配
备好通讯工具；
(5)
核对电缆型号规格，检查电缆绝缘，并收藏好合格证。
(6)
根据电缆重量、长度、走向确定施工人员和机具，敷设时 要统一
指挥，确保施工安全。
(7)
电缆外表绝缘层应完好，无机械损伤和扭曲现象，绝缘电
阻在5MQ以上
(8)
电缆敷设时应及时编挂标号牌，电缆排列应做到横成行、 竖成
列，引出方向和余量一致，相互间距一致，力求电缆排列整齐美 观，便于维
护。
(9)
电缆敷设时必须留有一定的余量，余量长度按规范规定， 并做
好盘号标记。电缆的最小弯曲半径必须》 10D的规范规定，控缆 尽量避免
有中间接头。
(10)
电缆头的制作必须整齐牢固，并进行搪锡处理，符合有关 规范
规定。
5.2防雷与接地
(1)
防雷与接地要求应符合设计规定和规范要求，施工时要与 土建
施工密切配合，根据地理环境和土质条件合理选择接地体的埋设 位置和数
量，确保接地系统的可靠性。防雷和保护接地一体，接地电 阻詔门，如果接
地电阻超标应补接地极或采取降阻技术措施。
(2) 防雷采取通长-,50
接地扁钢焊接于角钢顶部。
(3) 扁钢的搭接长度为10cm
和焊接方法应符合规范要求，若需 制
作接地极，接地体角钢的长度和打入深度应符合设计和规范要求。
电气安装完工后，应对每一施工内容做好施工记录和测试记录。 测试
时应邀请业主和监理到场参与。
5.3电气调试
高低压变配电系统调试前应进行高压电性能试验和保护装 置的整
组试验及继电整定试验，并进行二次回路按保护分别进行跳闸 试验。在一次
通以相应的额定电流或模拟事故状态， 使二次保护装置
动作、以考验空气断路器、空气开关等保护装置动作是否灵敏可靠
;
(1)
试送电试运行
当箱变、电缆、杆上开关装置安装完毕后，填写操作票，电 气系
统做好送电、变电的组织准备、技术准备、物资准备和环境准备。
(2)
组织准备：试送电试运行前先报现场监理认可，相关专业 技术
人员、施工负责人必须到场，并邀请业主、监理参与，确定各个 岗位的操作
人员和负责人。
(3)
技术准备：做好每一回路的线路电阻测试检查，和电气设 备手
动操作试验，确保无卡死失灵现象，能正常工作，并编制详细的 试送电试运
行操作程序和方案，落实责任人和分工，以书面形式通知 业主办理送电申请
报告，明确送电线路的回路编号、送电日期、时间 及送电规范。
(4)
物资准备：试送电运行前必须配备必须的操作工具、测试 测量
仪器仪表、高配专用操作用具、消防灭火器材等设备。
(5)
环境准备：应认真清除电气箱、柜、盘的灰尘及堆放在附 近的
杂物、材料，在送电的场合悬挂标志牌，提醒非工作人员此回路 将带电。
(6)
电器系统的试送电试运行前，用电设备均应处于完好和分 断状
态，试送电试运行时，按操作程序、操作方案设计图纸的原理分 级分路逐步
依此进行，送电试车应设监护人员，在统一指挥下有序进 行。
(7)
试验完成后要填写详细的调试试车记录，做好竣工验收资 料的准
备工作。
(8)
防雷接地工程竣工后按规范测试各系统接地电阻值，并做 好测试
记录。
6. 劳动力及施工机具、测量仪器计划
6.1 . 劳动力计划
1电气工程师 1
名
2高压电工1
名
3低压电工1
名
4仪表工2
名
5厂家技术2
名
62 施工机具、测量仪器计划
1高压验电器2
套
2绝缘手套6
套
3绝缘垫木4
套
4电工工具4
套
5绝缘靴 6
双
6绝缘摇表2
只
7接地摇表2
只
8数字式万用表6
只
9导线液压钳 4
把
10施工平台8
套
11绝缘拉杆5
套
12
配电箱、板若干
13
施工电缆若干
14电性能试验装置1
套
15双踪示波器 100MH 1
台
16频谱分析仪Tek 2712 1
台
17大电流发生器武汉测量院DC2000型1
台
18继电保护仪 上海电气MUTUAI 2663型1
台
17柴油发电机组 8kw 1
台
18耐压测试仪 NY-2 1
台
19漏电保护测试仪TDB-1 1
