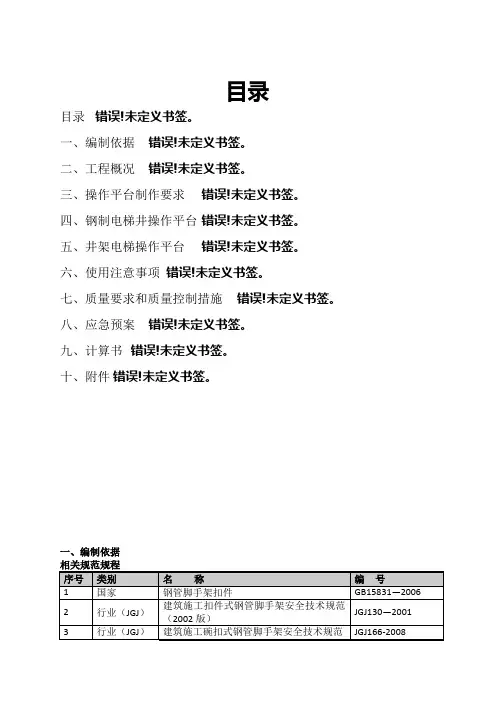

目录目录错误!未定义书签。
一、编制依据错误!未定义书签。
二、工程概况错误!未定义书签。
三、操作平台制作要求错误!未定义书签。
四、钢制电梯井操作平台错误!未定义书签。
五、井架电梯操作平台错误!未定义书签。
六、使用注意事项错误!未定义书签。
七、质量要求和质量控制措施错误!未定义书签。
八、应急预案错误!未定义书签。
九、计算书错误!未定义书签。
十、附件错误!未定义书签。
一、编制依据1.3.1《中华人民共和国建筑法》1.3.2《建设工程安全生产管理条例》(国务院第393号令)1.3.3《危险性较大的分部分项工程安全管理办法》建质[2009]87号1.3.4关于印发《北京市实施〈危险性较大的分部分项工程安全管理办法〉规定》的通知（京建施〔2009〕841号）二、工程概况房山区起步区1号地10地块1#住宅楼等11项工程位于北京市房山区长阳,地处南五环外京良路南，该工程是一个住宅及配套公建的建设工程项目。
总建筑面积97818㎡。
三、操作平台制作要求、 1#~4#主楼电梯井内净尺寸为2400×1900㎜，平台平面尺寸比电梯井净空尺寸每一边小20mm ，平台尺寸为2380×1880㎜。
平台支撑体系钢管落地脚手架铺木板的操作平台。
1#、2#、3#、4#楼电梯井、 5#、7#、9#楼电梯间井为双电梯井，单侧尺寸为2100X2200mm 、1900X2200mm ，平台平面尺寸比电梯井净空尺寸每边小20mm ，平台尺寸为2080X2180mm 、1880X2180mm 。
每侧二道14#Ⅰ字钢作为平台的承载材料。
5#、7#、9#楼电梯井、6#、8#及1#和4#配楼楼电梯间井尺寸为1920X1900mm，平台平面尺寸比电梯井净空尺寸每边小20mm，平台尺寸为1900X1880mm。
平台支撑体系钢管落地脚手架铺木板的操作平台。
6#、8#及1#和4#楼配楼电梯井四、钢制电梯井操作平台钢制电梯井操作平台按照北京市城建五建设工程有限公司《安全技术措施指导书（修订版）》P94~95。
电梯井操作平台施工方案
电梯井操作平台施工方案编制人：校对人：审核人：审批人：目录一、工程概况1、各方主体概况1项目名称：2建设单位：3设计单位：4监理单位：5勘察单位：6施工单位：2、工程基本概况3、电梯井概况1、5-12楼电梯井,为了保证电梯井道内施工人员的安全施工,拟在电梯井内搭设操作平台,以便于施工,故编此施工方案;具体尺寸如下：2、2层以上采用定型化三角槽钢平台,三角槽钢平台随楼层上升二、编制依据1)建筑施工扣件式钢管脚手架安全技术规范 JGJ130-20112)建筑施工手册第4版扣件式钢管梁板模板支撑架的稳定计算3)钢结构设计规范GB50017-2014中国建筑工业出版社；4)建筑结构荷载规范GB50009-2012中国建筑工业出版社；5)混凝土结构设计规范GB50010-2010中国建筑工业出版社；6)建筑施工安全检查标准JGJ59-2011中国建筑工业出版社；7)建设部87号文件8)石狮国宾壹号院项目施工图三、落地式钢管平台搭设1、现场准备井架搭设前应对电梯基坑内杂物清理干净,并对基底污水排除干净,且对场地进行平整,以便井架的搭设;2、材料准备1、Φ48×钢管,其质量应该符合现行国家标准碳素结构钢GB/T700中Q235-A钢的规定;2、直角扣件、旋转扣件、对接扣件等扣件,应采用可锻铸铁制作的扣件,其材质应符合现行国家标准钢管脚手架扣件GB15831的规定；且在螺栓拧紧扭力矩达到65N·m时,不得发生破坏;3、架体搭设方法1、负1层至2层采用落地式井架搭设,其架体搭设平面布置：架体立杆横向间距,纵向间距,步距不得大于,井道内架体水平杆每间隔一个步距采用顶托及木方与墙面顶紧;架体具体平面布置图如下:架体平面布置图操作平台2、在2层楼面电梯洞口位置采用钢管、方木、模板进行施工平台搭设,具体平面布置图如下：1、水平钢管作为主梁进行支撑,两个方向各设置两根;2、架体搭设步距不得大于,且每隔一个步距采用顶托及木方与墙面顶紧,保证结构的整体稳定性;3、在钢管上间距100mm铺设4090方木;4、在方木上铺设15mm模板,模板与方木用钉子与方木固定牢固;5、架体搭设完成后,需按照每隔一层一道软防护和一道硬防护进行安全防护的搭设;四、落地式钢管平台的拆除1、拆除前应认真听取工长与安全员的安全技术交底;2、拆除前应全面检查井架的扣件连接、连墙件、支撑体系是否符合构造要求;3、应清除井架上杂物与楼面障碍物;4、拆除作业必须由上而下逐层进行,严禁上下同时作业;5、拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的扣件时,应先通知对方,以防坠落;6、拆除作业人员必须佩戴安全帽,系安全带,穿软底鞋;7、拆除时如有供电线路,要采取隔离措施严禁架杆接触电线;8、所有拆除物件严禁拆除抛掷到地面;五、三角形槽钢操作平台1、材料用量材料用量表材料部门要根据现场计划提前作好材料进场准备工作,做到及时进场;2、施工方法1、电梯井平台采用三角式支撑操作平台,吊环采用φ20未经冷拉Ⅰ级钢与平台支撑上槽钢焊接;平台支撑采用8槽钢焊接成三角形;2、电梯井道尺寸为×,此尺寸为结构净空尺寸,平台加工尺寸应在此尺寸基础上每边各减小25mm制作,平台四周采用∠50505等边角钢焊在平台四边的槽钢上,固定此操作平台上的木板;3、电梯井平台,与结构墙体距离为25mm,平台上满3mm厚防滑钢板;4、操作平台角钢与支撑槽钢焊接;焊缝要饱满,达到二级焊缝标准;3、支撑槽钢与墙体连接主体施工时,待下部已经施工完成的砼达到上人强度时,将平台用塔吊慢慢吊入电梯井道,三角支撑下部带短槽钢支撑的一端要在电梯井门一侧,待短槽钢支撑卡住电梯门洞下边缘时,在短槽钢的焊接钢管上连接横向钢管,并固定在电梯井门洞臂上;4、安装与提升常温施工时,砼强度达到后方可进行平台支搭;1、设备夹层电梯井墙体模板拆除后,待混凝土强度满足要求后即可安装平台;2、用塔吊整体向上提升电梯井平台;首先在起升电梯井之前,将所有障碍物排除如模板、拉结、安全网、保险卡等,塔吊挂勾用逮子绳和卡环挂在平台四角结点处,使架子起升后平稳;塔吊使钢丝绳绷紧、调对方向后,拆除井口横向钢管,将平台提升到上一层；安装好横向固定钢管,方可卸塔吊吊钩;5、质量标准及要求1、材料要求①、角钢：50505㎜等边角钢,角钢应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;角钢应有产品合格证,必须涂有防锈漆并严禁打孔;②、槽钢：槽钢为8,应平直光滑,无裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道;槽钢应有产品合格证,必须涂有防锈漆并严禁打孔;③、木脚手板：采用杉木或松木制作,其长度为2~6m,厚度不小于5cm,宽度不小于200cm,不得使用有腐朽、裂缝、斜纹及大横透节的板材;两端头应设直径为4mm的镀锌钢丝箍两道;④、安全网：大眼网必须采用正规厂家生产的合格品,有关证件齐全;2、检查验收阶段①、电梯井平台安装前；②、作业层上施加荷载前；③、每层提升完毕后；3、检查验收依据①、高处作业吊篮安全规则JGJ5027-92；②、电梯井平台施工方案及变更文件；③、技术交底文件;4、定期检查项目①、槽钢横梁及平台的变形是否符合要求；②、平台构件的焊缝是否有开裂,钢丝绳连接是否牢固；③、卡扣是否松动；④、安全防护措施是否符合要求；⑤、是否超载;六、电梯井道防护1、电梯井道硬防护每隔1层一设置,垂直高度控制在米以内为宜,最大不超过10米;2、在电梯井道内沿纵向设置固定角钢支架,支架长度小于井道净尺寸50mm;角钢支架尺寸不小于60×60×5mm;3、角钢支架使用膨胀螺栓M16固定在墙体上;4、沿电梯井道横向满铺脚手板,脚手板厚度不小于25mm,宽度为250mm;脚手板两端用20×50mm通长木条固定;5、角钢支架上端间隔一定距离预留小孔,以便于使用螺钉将支架与木板固定,必须保证每块木板均有效固定;6、电梯井道口张贴警示牌,标明最大荷载不超过200kg,同时容纳人数不超过2人,支护平台不可堆放物品;7、电梯井门采用采用中天定型化防护门,在电梯井两侧混凝土墙内用膨胀螺栓固定;电梯井隔离平面图电梯井隔离剖面图电梯井门洞防护图七、安全文明施工1、井架搭设人员必须是经过按现行国家标准特种作业人员安全技术考核管理规则GB5065等考核合格的专业架子工;上岗人员应定期检查,合格方可持证上岗;2、搭设井架人员必须佩戴安全帽、系安全带、穿防滑鞋;3、井架的构配件的质量与搭接质量,应按规定验收合格后方准使用;4、作业层上的施工荷载应符合设计要求,不得超载、不得将模板支架、揽风绳、泵送混凝土等到固定在井架上,严禁悬挂起重设备;5、井架使用中,应定期检查杆件的设置的连接,支撑、门洞桁架等的构造是否符合要求,扣件是否松动,脚手架垂直度偏差,安全防护措施是否符合要求,是否超载;6、在井架的使用期间严禁拆除主节点处的纵、横向水平杆;7、不得在井架基础及相临处进行挖掘作业,否则应采取安全措施;8、在井架上进行电、气焊作业时,必须有放火措施和专人看守;八、安全技术措施1、成立以项目专职安全员为组长的安全监控小组,负责日常的监督检查和验收工作;2、加强对操作人员的安全交底和安全教育工作;3、电梯井平台安装与提升的操作人员必须持证上岗;4、首次安装平台必须经项目经理部验收合格后才能投入使用;5、钢架所用型钢,焊条必须具有合格证,使用过程中经常检查焊接情况及有无变形,发现异常及时更换;6、支撑用的槽钢不得弯曲压扁,不得有裂纹和严重锈蚀,码钢扣件必须合格;密眼网及兜网必须是正规厂家的产品;脚手板不得有劈裂,并保证厚度;7、每个吊环采用直径18㎜的未经冷拉的Ⅰ级圆钢制作,焊接长度每边不小于150mm;8、必须待墙体砼强度达规定的设计强度后方可提升电梯井平台;9、电梯井操作平台仅供2名操作人员操作,平台上严禁堆放任何材料;10、电梯井内的大模板或其它大模板的拆除必须使用塔吊吊起拆除,如遇停电或塔吊检修等原因不能使用塔吊时,严禁拆除大模板;11、电梯井平台在提升后,电梯井内的防护应每隔三层搭设一道水平硬防护及软防护;九、预防高空坠落事故的安全技术措施1、项目执行经理对本项目的安全生产全面负责,指导做好高处作业人员的安全教育及相关的安全预防工作;2、搭、拆、提升电梯井操作平台时应保证作业人员有可靠立足点,作业面应按规定设置安全防护设施;电梯井平台上的施工荷载应均匀堆置,并不得超过设计计算要求;3、所有高处作业人员应接受高处作业安全知识的教育；特种高处作业人员应持证上岗,上岗前应依据有关规定进行专门的安全技术签字交底;采用新工艺、新技术、新材料和新设备的,应按规定对作业人员进行相关安全技术签字交底;4、高处作业人员应经过体检,合格后方可上岗;施工单位应为作业人员提供合格的安全帽、安全带等必备的安全防护用具,作业人员应按规定正确佩戴和使用;5、安全带使用前必须经过检查合格;安全带的系扣点应就高不就低,扣环应悬挂在腰部的上方,并要注意带子不能与锋利或毛刺的地方接触,以防摩擦割断;6、项目部应按类别,有针对性地将各类安全警示标志悬挂于施工现场各相应部位,夜间应设红灯示警;7、已搭设好的电梯井平台必须满铺脚手板,脚手板要与平台连接牢固;8、高处作业前,应由项目负责人组织有关部门对安全电梯井的防护设施进行验收,经验收合格签字后,方可作业;电梯井门口的安全防护设施应做到定型化、工具化,需要临时拆除或变动安全设施的,应经项目分管负责人审批签字,并组织有关部门验收,经验收合格签字后,方可实施;9、拆除脚手架时应采用可靠安全措施,严禁高空抛掷;10、安装电梯井平台时,在下一层必须满挂兜网作为水平防护措施,以确保安全;十、电梯井平台验算计算简图电梯井操作平台验算施工荷载为N=3KN/m2;1、横向槽钢： 8号槽钢①内部型钢选用8槽钢承重,并在两端和内部分布5根8槽钢和4∟50×50×5,长度为;8槽钢：m=m,Wx=,∟50×50: m方木: m=m.②每根承重槽钢所加荷载：F1=×3000×=7560N/mQ=×++×=mq1=7560+= N/m③验算：Mmax= q1L2/8=×8=正应力σ= Mmax/r. Wx=×1000/××1000=mm<215N/mm符合要求整体稳定性：Mmax/φb. Wx=×1000/××1000=mm<215N/mm符合要求2、纵向型钢选用3根8号槽钢截面性质：m=m,Wx=每根承重槽钢所加荷载：F=qL/2=×2=验算Mmax=FL/4+2Fab/L+QlL2/8=×4+2×××+×8 =+692+ =正应力σ= Mmax/r. Wx=×1000/××1000=146N/mm<215N/mm符合要求整体稳定性：Mmax/φb. Wx=×1000/××1000=mm<215N/mm符合要求。
电梯井防护施工的方案152607
光谷·芯中心二期2-01 多层研发厂房电梯井安全防护方案编制人：审批人：审核人：施工单位：四川省泸县建筑安装工程总公司一、工程概况光谷·芯中心二期2-01 研发厂房工程，本工程位于光谷大道111 号，建筑占地面积： 4103.6 平方米，建筑结构及层数：框架结构 6 层，建筑物高度为 23.4 米，其是一层 5.4 米，二层至六层 3.6 米，总建筑面积：23036.52平方米。
根据业主需要本工程安装四台电梯，分别在 5-6 轴、12-13 轴、17-18轴、 24-25 轴留置电梯井。
二、编制依据工程设计施工图《建筑施工安全检查标准》JGJ59-99《建筑施工扣件式钢管脚架安全技术规范》JGJ130-2001《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《建设工程施工现场供用电安全规范》GB50104-93《施工现场临时用电安全技术规范》JGJ46-2005《密目式安全网》 GB16909-1997《建筑工程项目管理规范》GB/T50326-2001三、电梯井防护的搭设电梯井模板安装安全防护搭设危险性大，技术要求高，班组应合理组织劳动力和技术力量，搭设人员应配备必要的通讯工具和劳动保护用品（安全网、安全帽、安全带）。
搭设技术人员及工人，必须认真熟悉电梯井的安全防护方案，本方案中电梯井每隔一层一道防护，其余每层搭设软防护。
电梯井门口设置钢管护栏，并挂上警告牌，提示操作人员注意安全。
（详附图）。
电梯井防护搭设时应有照明，应配有带防护罩的 36V 低压手灯作临时移动照明用，电焊机用电应单独的电源开关，电源开关应设置在厅门口附近，以利操作使用。
防护搭设时必须保证内外有人，并保证通讯工具畅通，搭设完毕后，必须经项目部进行验收。
电梯井内墙上预留孔洞及金属膨胀螺栓，卡环等必须按方案 <防护搭设示意图 >要求进行留设。
软防护与卡环的连接必须用 8#铁丝进行绑扎，不得采用普通扎丝连接。
电梯井操作平台
电梯井操作平台施工方案目录一、编制依据................................................................................................................................................... - 41 -二、工程概况................................................................................................................................................... - 41 -2.1工程概况表 (41)2.2建筑设计概况 (41)三、平台设计................................................................................................................................................... - 42 -四、安全管理措施 ...................................................................................................................................... - 47 -4.1脚手架的安全设施 (47)4.2安全网 (47)4.3安全管理制度 (48)五、应急预案.............................................................................................................................................. - 48 -5.1、成立应急指挥领导小组组成员名单 (48)5.2、成立施工现场应急救援小组 (48)5.3、职责和分工 (49)5.4、事故发生及处理 (49)六、操作平台计算式 .................................................................................................................................. - 49 -6.1脚手架搭设平台计算书 (49)6.2槽钢制作平台计算书 (50)一、编制依据1.1工程施工蓝图1.2《建筑施工扣件式钢管脚手架安全技术规范》…………JGJ130-2001 1.3《建筑施工安全检查标准》………………………………JGJ59-991.4《建筑施工高处作业安全技术》…………………………JGJ80－911.5 公司《质量、环境、职业健康安全管理体系程序文件》1.6《建筑施工手册》……………………………………………(第五版)1.7《施工组织设计》二、工程概况2.1工程概况表2.2建筑设计概况三、平台设计3.1 C1#、C5#楼电梯井操作平台设计电梯井操作平台采用脚手管制作。
电梯井支模架专项方案
一、编制依据1. 《建筑施工模板安全技术规范》（JGJ162-2008）2. 《建筑施工高处作业安全技术规范》（JGJ80-2011）3. 《建筑施工安全检查标准》（JGJ59-2011）4. 电梯井施工图纸及相关技术文件5. 国家及地方相关法律法规二、工程概况1. 工程名称：XX项目电梯井支模架施工2. 工程地点：XX市XX区XX路XX号3. 工程规模：总建筑面积XX万平方米，其中电梯井共XX个4. 施工周期：XX个月三、施工准备1. 技术准备：组织施工人员学习相关规范、图纸及安全技术交底，确保施工人员掌握施工工艺及安全操作规程。
2. 材料准备：准备符合要求的模板、支撑、连接件等材料，并进行检查验收。
3. 机械设备准备：准备必要的施工机械设备，如卷扬机、吊车、切割机等，并进行调试和检查。
4. 安全防护准备：准备安全防护用品，如安全帽、安全带、防护眼镜等。
四、施工工艺及操作要点1. 施工工艺流程：测量放线→搭建支撑体系→安装模板→加固模板→拆除模板→清理现场。
2. 支撑体系搭建：（1）根据电梯井尺寸及结构特点，合理设计支撑体系，确保其稳定性。
（2）使用符合要求的材料搭建支撑体系，并进行检查验收。
（3）支撑体系应具备足够的承载能力，满足施工要求。
3. 模板安装：（1）根据电梯井尺寸及结构特点，选择合适的模板材料。
（2）模板安装前，对模板进行清洗、检查，确保无损坏。
（3）模板安装时，应保证模板平整、垂直，避免出现翘曲、扭曲等现象。
4. 加固模板：（1）采用合适的连接件将模板与支撑体系连接牢固。
（2）加固点应均匀分布，确保模板整体稳定性。
（3）检查加固点是否牢固，如有松动，应及时加固。
5. 拆除模板：（1）拆除模板时，应遵循先上后下、先外后内的原则。
（2）拆除过程中，注意安全，防止模板突然坠落。
（3）拆除后的模板应及时清理、检查，并进行维护保养。
五、安全文明施工措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
武汉中央文化旅游区项目K９工程
电梯井施工操作架（平台）及安全防护安全
专项施工方案
编制人：
审核人:
审批人：
中建八局武汉中央文化旅游区项目经理部
201１年 09月 02 日
一、编制依据
1、《建筑施工安全检查标准》GJ59-９9
2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130-2001
3、《建筑施工高处作业安全技术规范》JGJ1８０-91
4、《市城建委关于加强建设工程施工现场电梯井施工安全管理的通知》(武城建【20１0】358号)
二、工程概况
序号项目内容
1 工程名称武汉中央文化旅游区项目Ｋ９工程
2 工程地址武汉市武昌区余家湖
3 建设单位武汉万达东湖置业有限公司
4 设计单位深圳市清华苑建筑设计有限公司
5 监理公司湖北华隆工程建设监理有限公司
6 质量、安全监督武汉市质量监督站、武汉市安全监督站
7 施工总包中国建筑第八工程局
本工程由4个52层塔楼（含两层底商）组成，用地面积:44131．48m2，总建筑面积：３94０２0m2；设两层地下室，面积为:81988m2，塔楼总高度166.６50米;结构体系:超高层部分采用剪力墙结构,独立底商采用框架结构,地下车库主体结构采用框架结构；基础采用钻孔灌注桩基础(后压浆)，直径80０mｍ，以中风化泥质砂岩为持力层。
本工程电梯井井道内净空尺寸260０×２3５0mm（230０×22５0)，电梯门洞尺寸为１３00ｍm，标准层层高为3150mm，如下图所示：
图1-1 电梯井道示意图
三、电梯井施工操作架(平台）搭设
施工操作架底座采用两根16#工字钢悬挑,一端搁置于电梯厅门口楼板，一端搁置于电梯井道剪力墙预留孔洞内，工字钢中心间距不大于1200mm，固定端长度为300mm；工字钢上表面有限位措施固定立杆，焊接直径25螺纹三级钢。
底层采用模板木枋硬质封闭；采用Φ48×3.0ｍｍ普通钢管搭设操作架体，根据井道尺寸，立杆间距最大为12０0mm，横杆步距为１500mｍ，操作架立杆均应布置在工字钢上，不得悬空布置，横向水平杆悬挑长度不大于４０0mm，两侧横向立杆应从底部至顶部连续设置剪刀撑。
详见电梯井施工操作架平面示意图、1—1剖面图、２—2剖面图。
电梯井施工操作架基座及施工层横向水平杆两端部应加设可调支撑顶住井道侧壁，采用模板木枋硬质封闭.施工操作架体随结构施工搭设，搭设高度不得超过１０m,所有材料均可周转使用。
限位钢筋头120×200预留洞16#工字钢
电梯井施工操作架1-1剖面图
限位钢筋头
模板木枋硬质封闭
模板木枋硬质封闭
模板木枋硬质封闭
3150
3150
3150
9450
电梯井施工操作架三维模型示意图
四、电梯井施工操作架（平台）拆除
1、拆除前必须完成以下准备工作:
1)全面检查脚手架的扣件连接、支撑体系是否符合安全要求;
2）对操作平台上遗留的各种材料及杂物进行全面清除；
3)拆除时进行安全技术交底。
2、拆除应符合以下要求：
1）拆除顺序逐层由上而下进行,严禁上下同时作业；
2）各种构配件必须集中运至楼面，严禁抛扔。
五、电梯井安全防护
1、电梯井施工操作架(平台）拆除完毕后应及时对电梯井进行安全防护。
2、电梯井门洞口安装180０mm高工具式防护门:防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌。
3、电梯井内应每隔三层并不大于1０m搭设一道水平防护平台;水平防护平台采用钢管、木枋及模板搭设，平台之间每个楼层电梯井内应增设一道水平兜网。
4、水平防护平台搭设方法
电梯井道内每隔三层结构层且不大于１０m应搭设一道水平硬质隔断。
水平硬质隔断的搭设应根据井道尺寸，在电梯门洞侧及对面剪力墙内预埋穿墙φ60ＰVＣ套管。
待电梯井模板及施工操作架拆除后，将钢管插入预埋的穿墙φ60PVC套管内，采用钢管扣件搭设纵横向井字形水平隔断基座,基座纵向钢管应插入剪力墙预留洞口内,且伸出剪力墙应不小于150mｍ。
钢管两端另增加限位钢管予以固定,基座上面采用模板木枋进行硬质封闭。
禁止采用井壁内预留钢筋头或采用可调支托顶住井壁等简单方式作为基座固定端.
5、安全平网的挂设
每两层水平硬质隔断之间的楼层电梯井内应增设一道安全平网。
安全平网应牢固挂设在穿墙钢管、预埋挂钩等可靠受力构件上。
安全平网的规格尺寸、材质和系绳连接方式应符合安全网（GB 57２5－２009)标准。
安全平网的相邻梁系绳间距应不大于0.75m，网与井壁的间隙应不大于１0０mm。
电梯井安全防护搭设示意图
电梯井安全防护示意图结构预留孔洞限位钢管模板木枋硬质封闭
工具式防护门
基座纵向钢管
基座横向钢管工具式防护门
结构预留孔洞限位钢管模板木枋硬质封闭
基座纵向钢管
基座横向钢管工具式防护门
电梯井道水平硬质隔断平面图基座纵向钢管基座横向钢管模板木枋硬质封闭限位钢管
限位钢管
限位钢管限位钢管电梯井道水平防护平面图张挂安全平网工具式防护门钢管张挂安全平网
限位钢管工具式防护门
六、安全文明施工管理措施
①安全文明技术交底制:根据安全措施要求和现场实际情况，各级管理人员需亲自对施工班组进行书面交底。
②班前检查制：各专业班组安全文明管理员、施工管理员必须督促与检查各施工班组对安全检查防护措施是否进行检查。
外脚手架，大中型机械设备安装实行验收制，凡不经验收或未通过验收的,一律不准投入使用。
③月安全活动制:项目部每月组织一次全体工人进行安全文明教育，对上一月安全文明方面存在的问题进行总结，对本月的安全文明重点和注意事项做必要交底，使广大工人能心中有数，从意识上时刻绷紧这根弦。
④定期检查与隐患整改制：经理部每一周要组织一次安全检查生产检查,对查出的安全检查隐患必须定时间、定人员、定措施整改,并做好安全隐患整改消项记录.实行安全生产奖罚制与事故报告制。
⑤危急情况停工制。
⑥持证上岗,严禁无证操作。
⑦认真贯彻落实国家、地方和企业的安全文明生产法规、规程，建立健全施工安全检查、监督网络体系,分段分部做好安全检查与防护,使之做到经常化、制度化、标准化。
⑧抓好项目经理安全生产目标责任制管理：落实安全生产责任制实行“一把手"负责制。
施工班组设专职安全文明管理员，落实安全生产责任制，重点是“三长二员”（模板、钢筋、混凝土专业技术班长，专职与兼职安全文明管理员）,负责现场的综合管理,做到常备不懈,一抓到底。
⑨队伍进场及时进行三级教育，针对工程施工各阶段特点，切实做好同步安全教育，提高职工整体安全文明施工意识。
