数字信号处理中的功率谱密度估计
基于Matlab功率谱密度估计方法
基于Matlab功率谱密度估计方法摘要在实际情况下, 许多平稳信号无法导出数学表达式, 要准确获取这些信号的功率谱密度存在一定的困难。
根据维纳-辛钦 (Wiener Khintchine)定理,提出一种基于Matlab编程实现这类信号的功率谱密度的估计方法。
通过仿真实验表明, 该方法简单易行,准确性较高。
关键词:平稳信号;功率谱密度;估计方法;Estimation Method for Power Spectral Density of StationarySignalsAbstractIn practice m any mathematical expressions can no t be derived from stationary signals as there are: some difficulties in getting the power spectral density of the signals According to Wiener Khintchine theorem, the paper suggested an estimation method for power spectral density of the signals based on Matlab programming Simulation results show that the method is simple and comparatively accurate.iim. Keywords:Stationary signal; Powerspectral density; estuation method; 前言信号的功率谱密度在通信系统的设计、信号传输、信号分析及信号处理等方面有很重要的作用。
频谱分析是信号在频率域上的重要手段，他反映了信号的频率成分以及分布情况。
信号频谱估计是信号分析的重要手段，也是信号综合的前提在实际情况下, 许多信号很难导出闭合的数学表达式, 例如密勒码 ( Miler code)、双极性不归零码 ( NRZI) 等信号至今在时域中还没有数学表达式, 虽然Hecht& Guida在1969年导出了密勒码的功率谱密度的表达式并做出了图形，但推导过程及得出的表达式非常复杂。
数字信号处理技术在雷达系统中的应用
数字信号处理技术在雷达系统中的应用一、简介雷达系统是一种广泛应用于军事和民用领域的测距、测速、探测等设备。
它可以用来探测目标，获取其位置、速度和形态等信息，因此在武器导航、天气预报、空中交通管制等领域有着重要的应用。
数字信号处理技术在雷达系统中扮演着重要的角色。
本文将介绍数字信号处理技术在雷达系统中的应用，包括基带信号处理、滤波、功率谱密度估计、参数估计等方面。
二、数字信号处理技术在雷达系统中的应用1.基带信号处理雷达系统工作时，接收到的高频信号需要经过一系列处理后才能被使用。
首先，需要将信号进行基带转换，从而得到低频信号。
这个过程就需要用到基带信号处理技术。
基带信号处理技术的主要任务是将高频信号变换为低频信号以便于后续处理。
常用的基带信号处理技术包括信号解调、信号重构、信号滤波和数字化信号压缩等。
2.滤波在雷达系统中，滤波技术是非常重要的技术之一。
滤波过程可以过滤掉不需要的频率成分，从而保留下需要的信号成分。
常用的滤波技术包括数字滤波器和模拟滤波器。
数字滤波器可以处理数字信号，常用的是FIR滤波器和IIR滤波器。
在雷达系统中，数字滤波器可以用来滤除杂波和干扰信号，从而提高雷达信号的抗干扰性能。
3.功率谱密度估计在雷达信号处理过程中，需要估计信号的功率谱密度。
功率谱密度是指一个信号在不同频率上的功率强度分布。
在雷达系统中，功率谱密度估计技术可以用来检测到来的散射信号，判断干扰信号的强度和频带宽度，从而实现对雷达信号的分析。
常用的功率谱密度估计技术包括周期图法、协方差方法、谱分析法等。
其中，周期图法和协方差方法适用于信号采样点少的情况，而谱分析法则适用于信号采样点多的情况。
4.参数估计在雷达系统中，参数估计技术可以用来确定目标的位置、速度和形态等信息。
常用的参数估计技术包括最小二乘法、最大似然法和贝叶斯估计法等。
这些方法可以用来对雷达信号进行拟合，从而得到目标物体的位置、速度等参数。
三、总结数字信号处理技术在雷达系统中的应用非常广泛。

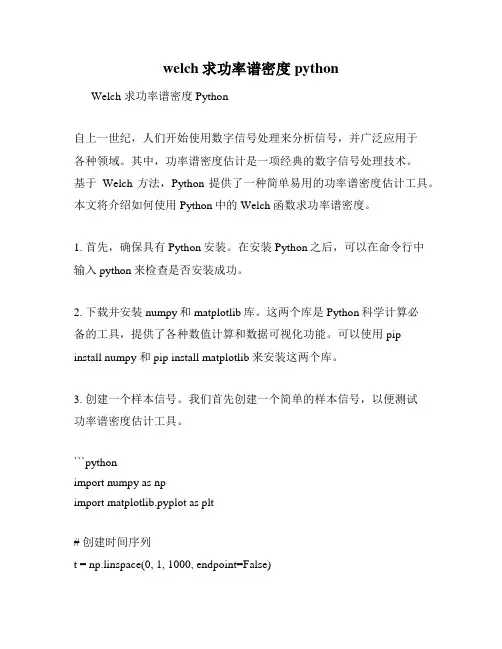

welch求功率谱密度python
welch求功率谱密度pythonWelch 求功率谱密度 Python自上一世纪，人们开始使用数字信号处理来分析信号，并广泛应用于各种领域。
其中，功率谱密度估计是一项经典的数字信号处理技术。
基于Welch方法，Python提供了一种简单易用的功率谱密度估计工具。
本文将介绍如何使用Python中的Welch函数求功率谱密度。
1. 首先，确保具有Python安装。
在安装Python之后，可以在命令行中输入python来检查是否安装成功。
2. 下载并安装numpy和matplotlib库。
这两个库是Python科学计算必备的工具，提供了各种数值计算和数据可视化功能。
可以使用pip install numpy 和pip install matplotlib来安装这两个库。
3. 创建一个样本信号。
我们首先创建一个简单的样本信号，以便测试功率谱密度估计工具。
```pythonimport numpy as npimport matplotlib.pyplot as plt# 创建时间序列t = np.linspace(0, 1, 1000, endpoint=False)# 创建信号x = np.sin(2*np.pi*50*t) + np.sin(2*np.pi*120*t)# 添加白噪声x += 2*np.random.randn(len(t))```4.计算功率谱密度接下来，我们可以使用Python中的Welch函数计算信号的功率谱密度。
```pythonfrom scipy import signal# 定义样本频率和时间窗口长度fs = 1000window = 'hanning'nperseg = 64noverlap = nperseg // 2# 计算功率谱密度f, Pxx = signal.welch(x, fs, window=window, nperseg=nperseg,noverlap=noverlap, scaling='density')```其中，参数fs是样本信号的采样频率，window是所使用的窗函数，nperseg是每个段的长度（通常为2的整数次幂），noverlap是重叠段的数量，scaling是谱估计的比例，如果使用“density”，则将以密度为单位的功率谱输出。
数字信号处理中的频域转换技巧探索
数字信号处理中的频域转换技巧探索数字信号处理（Digital Signal Processing，DSP）是一种对连续时间信号进行采样、量化和编码，然后通过数字处理技术进行处理和分析的方法。
在数字信号处理的过程中，频域转换是一个重要的技术手段，用于将信号从时域转换到频域，以便分析和处理。
频域转换是一种将信号从时域表示转换为频域表示的技术。
在时域表示中，信号是随时间变化的振幅。
而在频域表示中，信号是随频率变化的振幅。
通过将信号转换到频域，我们可以获得信号的频谱信息，从而更好地分析信号的频率特性。
在数字信号处理中，常用的频域转换技巧包括傅里叶变换（Fourier Transform，FT）和离散傅里叶变换（Discrete Fourier Transform，DFT）。
傅里叶变换是将一个连续时间域信号转换为连续频率域信号的方法。
它可以将一个信号分解成一组频率的正弦和余弦函数。
傅里叶变换可以用于分析信号的频谱特性，如频率成分、频率的强度等。
然而，由于计算傅里叶变换的复杂度较高，通常在数字信号处理中使用离散傅里叶变换。
离散傅里叶变换是将一个离散时间域信号转换为离散频率域信号的方法。
它将信号分解成一组离散频率的正弦和余弦函数。
离散傅里叶变换在数字信号处理中广泛应用，特别是在频谱分析、滤波器设计和信号压缩等领域。
离散傅里叶变换的计算复杂度较低，并且可以通过快速傅里叶变换（Fast Fourier Transform，FFT）算法进行高效计算。
除了傅里叶变换和离散傅里叶变换，还有其他一些频域转换技巧也被广泛应用于数字信号处理中。
其中一种重要的技巧是功率谱密度估计。
功率谱密度估计用于计算信号的功率分布情况，即信号在不同频率上的功率强度。
常用的功率谱密度估计方法有周期图法、周期谱估计法和自相关函数法等。
这些方法可以帮助我们分析信号的频率成分和功率分布情况。
另一种常用的频域转换技巧是滤波器设计。
滤波器是一种可以改变信号频率特性的装置，用于增强或抑制信号的某些频率成分。
10种常见的数字信号处理算法解析
10种常见的数字信号处理算法解析数字信号处理算法是数字信号处理领域的核心技术，它能够将连续型信号转化为离散型信号，从而实现信号的数字化处理和传输。
本文将介绍10种常见的数字信号处理算法，并分别从理论原理、算法步骤和典型应用三个方面进行解析。
一、傅里叶变换傅里叶变换是一种将时域信号转换为频域信号的算法。
其原理是分解信号中的不同频率分量，使得信号频域分析更方便。
傅里叶变换的算法步骤包括信号采样、离散化、加窗、FFT变换、频谱分析等。
傅里叶变换广泛应用于通信、音频处理、图像处理等领域。
二、小波变换小波变换是一种将时域信号分解为多个小波信号的算法。
其原理是利用小波基函数将信号分解成不同频率和时间范围的小波信号。
小波变换的算法步骤包括信号采样、小波变换、重构等。
小波变换广泛应用于信号压缩、图像处理、语音信号处理等领域。
三、滤波器设计滤波器设计是一种根据需要设计出不同类型的滤波器的算法。
其原理是利用滤波器对信号进行滤波处理，达到对信号不同频率分量的取舍。
滤波器设计的算法步骤包括滤波器类型选择、设计要求分析、滤波器设计、滤波器性能评估等。
滤波器设计广泛应用于信号处理和通信系统中。
四、自适应滤波自适应滤波是一种能够自主根据需要调整滤波器参数的算法。
其原理是通过采样原始信号，用自适应滤波器对信号进行滤波处理，以达到信号降噪的目的。
自适应滤波的算法步骤包括信号采样、自适应算法选择、滤波器参数估计、滤波器性能评估等。
自适应滤波广泛应用于信号处理和降噪领域。
五、功率谱密度估计功率谱密度估计是一种用于估计信号功率谱密度的算法。
其原理是利用信号的离散傅里叶变换，对信号功率谱密度进行估计。
功率谱密度估计的算法步骤包括信号采样、离散傅里叶变换、功率谱密度估计等。
功率谱密度估计广泛应用于信号处理、通信、声学等领域。
六、数字滤波数字滤波是一种对数字信号进行滤波处理的算法。
其原理是利用数字滤波器对信号进行滤波处理，以取舍信号中不同频率分量。
功率谱密度估计方法的MATLAB实现
功率谱密度估计方法的MATLAB实现功率谱密度估计是信号处理领域中常用的一种方法，用于分析信号的频率特性。
MATLAB提供了多种功率谱密度估计方法的函数，包括传统的傅里叶变换方法和更现代的自相关方法。
以下是一些常见的功率谱密度估计方法及其MATLAB实现。
1.傅里叶变换方法：傅里叶变换方法是最常用的功率谱密度估计方法之一、MATLAB提供了`pwelch`函数来实现傅里叶变换方法的功率谱密度估计。
以下是一个简单的使用例子：```matlabfs = 1000; % 采样率t = 0:1/fs:1-1/fs; % 时间序列x = cos(2*pi*50*t) + randn(size(t)); % 生成一个包含50 Hz 正弦波和噪声的信号[Pxx, f] = pwelch(x, [],[],[], fs); % 估计功率谱密度plot(f, 10*log10(Pxx)); % 画出功率谱密度曲线xlabel('Frequency (Hz)');ylabel('Power Spectral Density (dB/Hz)');```2.自相关方法：自相关方法是另一种常用的功率谱密度估计方法。
MATLAB提供了`pcov`函数来实现自相关方法的功率谱密度估计。
以下是一个简单的使用例子：```matlabfs = 1000; % 采样率t = 0:1/fs:1-1/fs; % 时间序列x = cos(2*pi*50*t) + randn(size(t)); % 生成一个包含50 Hz 正弦波和噪声的信号[Rxx, lags] = xcorr(x, 'biased'); % 估计自相关函数[Pxx, f] = pcov(Rxx, [], fs, length(x)); % 估计功率谱密度plot(f, 10*log10(Pxx)); % 画出功率谱密度曲线xlabel('Frequency (Hz)');ylabel('Power Spectral Density (dB/Hz)');```3.周期图方法：周期图方法是一种能够处理非平稳信号的功率谱密度估计方法。
数字信号处理中的功率谱估计原理探讨
数字信号处理中的功率谱估计原理探讨功率谱估计是数字信号处理中的一项重要任务，它用于分析信号的频率成分和功率分布特性。
在许多应用领域，如通信系统、语音处理、雷达信号处理等，功率谱估计被广泛应用。
本文将探讨功率谱估计的基本原理，介绍几种常用的功率谱估计方法，并讨论其优缺点。
一、功率谱估计的基本原理在数字信号处理中，功率谱估计是通过对信号进行频谱分析来获取信号的功率分布信息。
功率谱表示信号在不同频率下的功率强度，它可以反映信号的频域特性。
常用的功率谱估计方法有周期图法、非周期图法和模型法等。
周期图法基于周期自相关函数的峰值来估计信号的功率谱，适用于周期信号和稳态信号；非周期图法通过对信号进行傅里叶变换来估计功率谱，适用于非周期信号和非稳态信号；模型法则是基于信号模型假设，将信号拟合为数学模型，从而得到功率谱估计结果。
二、常用的功率谱估计方法1. 周期图法周期图法是一种基于周期性信号特点的功率谱估计方法。
它通过计算信号的周期自相关函数来实现功率谱估计。
常用的周期图法有自相关法和互相关法。
自相关法是基于信号与其自身的相关性来估计功率谱的，它通过计算信号的自相关函数来得到功率谱。
自相关法对于周期信号和稳态信号有较好的性能，但对于非周期信号和非稳态信号的估计结果则较差。
互相关法是通过计算信号与加性白噪声之间的互相关函数来估计功率谱的。
互相关法在估计非周期信号和非稳态信号的功率谱时表现较好，但对于周期信号的估计结果则较差。
2. 非周期图法非周期图法是一种基于信号的频谱特性的功率谱估计方法。
它通过信号的傅里叶变换来获得信号的频谱信息，并进一步得到功率谱的估计结果。
常用的非周期图法有快速傅里叶变换法和滤波器法。
快速傅里叶变换法是一种高效计算信号频谱的方法。
它通过对信号进行快速傅里叶变换，将信号从时域转换到频域，并得到信号的频谱信息。
通过对频谱进行平方运算可以得到信号的功率谱估计结果。
滤波器法是一种基于滤波器的功率谱估计方法。
功率谱估计的方法
功率谱估计的方法
功率谱估计是信号处理中常用的一种方法，用于分析信号在频域内的特点，通常可以分为以下几种方法：
一、经典方法
1.傅里叶变换法：将时域信号通过傅里叶变换变换到频域，然后计算功率谱密度。
2.自相关法：通过自相关函数反映信号的统计平稳性，然后通过傅里叶变换计算功率谱密度。
3.周期图法：将信号分解为若干个周期波形，然后对每个周期波形进行傅里叶变换计算周期功率谱，最后汇总得到整个信号的功率谱。
二、非经典方法
1. 时-频分析法：如短时傅里叶变换（STFT）、小波变换等，将信号分解为时域和频域两个维度的分量，从而可以分析信号在时间和频率上的变化。
2. 基于协方差矩阵的特征值分解法：通过建立协方差矩阵，在张成空
间中求解特征向量，从而达到计算信号功率谱的目的。
3. 基于频率锁定法：如MUSIC法、ESPRIT法等，是一种利用特定信号空间中的特定模式进行处理的方法。
以上方法各有特点，根据实际需求选择不同的方法可以得到相应的功率谱估计结果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字信号处理中的功率谱密度估计数字信号处理（Digital Signal Processing，简称DSP）是一种对连续时间信号进行数字化处理的技术，广泛应用于通信、音频、图像、雷达等领域。
在数字信号处理中，功率谱密度估计是一项重要的技术，用于分析信号的频率成分和能量分布。
一、引言
功率谱密度（Power Spectral Density，PSD）是信号功率在频域上的分布，它反映了信号在不同频率上的能量强弱情况。
在数字信号处理中，由于信号是以数字形式存在的，因此需要通过一定的方法来估计信号的功率谱密度。
二、频谱估计方法
频谱估计方法是用于估计信号功率谱密度的技术。
常见的频谱估计方法包括周期图法、自相关法、Burg方法、Welch方法等。
1. 周期图法
周期图法是一种直接估计信号周期图的方法，通过将信号分成若干段进行快速傅里叶变换（Fast Fourier Transform，FFT），然后将各段频谱进行平均得到功率谱密度估计。
2. 自相关法
自相关法是通过信号与自身进行相关计算，得到自相关函数，并通过傅里叶变换得到功率谱密度估计。
自相关法能够较好地估计周期性信号的功率谱密度。
3. Burg方法
Burg方法是一种模型拟合的方法，通过拟合信号的自回归（Auto-regressive，AR）模型，从而得到信号的频谱估计。
Burg方法适用于非平稳信号，并且能够较好地估计窄带信号的功率谱密度。
4. Welch方法
Welch方法是一种经典的频谱估计方法，它将信号分段，对每段信号进行窗函数加权，然后通过傅里叶变换得到每段信号的功率谱密度估计，最后将所有段的功率谱密度进行平均得到最终的估计结果。
三、功率谱密度估计的应用
功率谱密度估计在数字信号处理中具有广泛的应用。
以下列举几个常见的应用领域：
1. 通信领域
在通信系统中，功率谱密度估计用于信号频谱分析、频率选择性衰落分析、频带分配等。
准确的功率谱密度估计可以提供可靠的信号分析结果，对系统性能评估和调试具有重要意义。
2. 音频领域
音频信号的功率谱密度估计可以用于音频信号分类、音频信号压缩、音频信号滤波等。
对于音频信号处理来说，准确的功率谱密度估计能
够提供更好的音质和听觉效果。
3. 图像领域
在图像处理中，功率谱密度估计常用于图像去噪、图像增强、图像
压缩等。
准确的功率谱密度估计可以提供更好的图像质量和清晰度。
4. 雷达领域
功率谱密度估计在雷达信号处理中具有重要应用，用于雷达信号频
谱分析、目标检测与跟踪等。
准确的功率谱密度估计能够提供更可靠
的雷达信号处理结果，提高雷达系统的性能。
四、总结
功率谱密度估计是数字信号处理中的重要技术，通过频谱估计方法
可以得到信号在频域上的能量分布情况。
常见的频谱估计方法包括周
期图法、自相关法、Burg方法、Welch方法等。
功率谱密度估计在通信、音频、图像、雷达等领域有着广泛的应用，能够提供准确的信号
分析结果和系统性能评估。
以上是关于数字信号处理中的功率谱密度估计的文章内容。
希望能
够满足您的需求。
