公共广播系统设计说明
公共广播系统设计说明
公共广播系统设计说明一、公共广播系统说明（一）、公共广播系统概述公共广播系统属于扩声音响系统中的一个分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。
因此公共广播系统最终成效涉及合理、正确的电声系统设计和调试，良好的声音传播环境（建声条件）和精确的现场调音三者最佳的结合，三者相辅相成缺一不可。
公共广播作为一个系统问题，在系统设计中必须综合考虑上述问题。
在选择性能良的电声设备基础上，通过周密的系统设计，认确实系统调试和良好的建声条件上，达致电声悦耳、自然的音响成效。
广播系统分类：广义的广播系统包含扩声系统和放声系统两大类：1、扩声系统：扬声器与话筒处于同一声场内，存在声反馈和房间共振引起的啸叫，失真和振荡现象。
要保证系统稳固和正常运行，最高可用的系统增益比发生声反馈自激的临界增益低6dB。
2、放声系统：系统中只有磁带机，光盘机等声源，没有话筒，不存在声反馈可能，声反馈系数为0，是广播系统一个特例。
公共广播系统按用途可分为以下几类：1）室外广播系统室外广播系统要紧用于体育场、车站、公园、艺术广场、音乐喷泉等。
它的特点是服务区域面积大，空间宽广。
背景噪声大；声音传播以直达声为主；要求的声压级高，假如周围有高楼大厦等反射物体，扬声器布局又不尽合理，声波经多次反射而形成超过50ms以上的延迟，会引起双重声或多重声，严峻时会显现回声等问题，阻碍声音的清晰度和声像定位。
室外系统的音响成效还受气候条件、风向和环境干扰等阻碍。
2）室内广播系统室内广播系统是应用最广泛的系统，包括各类影剧院、体育场、歌舞厅等。
它的专业性专门强，既能非语言扩声、又能供各类文艺演出使用，对音质的要求专门高，系统设计不仅要考虑电声技术问题，还要涉及建筑声学问题。
房间的体形等因素对音质有较大阻碍。
3）公共广播系统公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。
近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。
公共广播系统设计方案
公共广播系统设计方案本文将设计一个公共广播系统，该系统旨在为大型场所或建筑物内的人员提供高效、可靠的音频传播服务。
一、系统概述公共广播系统是一种通过无线或有线方式将音频信息传播给广大听众的通讯系统。
该系统主要由音频源、信号传输设备、扩音设备和接收设备等多个组成部分构成。
该系统的设计目标是能够在一定范围内实现全向传播，并保证音质清晰、覆盖面广。
二、系统组成1. 音频源：音频源是公共广播系统的核心部分，负责提供音频信号。
音频源可以是音乐播放器、电视、话筒等设备。
在设计中，需要考虑音频源的多样性和兼容性，以满足不同场合的需求。
2. 信号传输设备：信号传输设备是将音频信号从音频源传送到扩音设备的重要中间环节。
可以选择无线传输（如无线电频段传输、Wi-Fi传输等）或有线传输（如电缆传输、光纤传输等）。
传输设备的选择应根据场地大小、信号传输距离和信号传输质量等因素来确定。
3. 扩音设备：扩音设备是用来放大音频信号，并将其传播给听众的设备。
扩音设备可以是功放器、喇叭等。
在设计中，需要考虑音量的调节范围和输出功率，以满足不同场景下的需求。
此外，扩音设备的选材和布置也是重要方面，应考虑其对音质的影响和对听众的传播范围。
4. 接收设备：接收设备是用来接收扩音设备传播的音频信号的设备。
接收设备可以是收音机、扬声器等。
在设计中，需要考虑接收设备的接收范围和音质清晰度，以提供良好的音频体验。
三、系统布置1. 音频源的布置：音频源的布置应同时考虑方便性和隐蔽性。
可以选择将音频源集中放置在一个位置，以方便管理和控制；也可以将音频源分散放置在各个区域，以便针对不同区域的需求提供个性化的音频服务。
2. 信号传输设备的布置：无线信号传输设备应尽量避免遮挡物和干扰源，以保证信号传输的稳定性和质量。
有线传输设备应考虑布线的便捷性和美观性，以保证传输设备与扩音设备的连接质量。
3. 扩音设备的布置：扩音设备的布置应根据场所大小和人流密度来决定。
公共广播系统方案设计说明
公共广播系统方案设计说明一、公共广播系统1、系统概述近年来，办公大楼、购物中心和其他大规模建筑工程对于公共广播系统能够具备有呼叫分配、播音、背景音乐及对不断增大的建筑物内的特定区域进行常规讯息播放的功能之要求日益增加。
公共广播系统包括一般用途的日常广播（播放背景音乐、话筒寻呼广播）和紧急广播。
公共广播系统具有背景音乐广播、公共广播、火灾事故广播功能。
火灾事故广播功能作为火灾报警及联动系统在紧急状态下用以指挥、疏散人群的广播设施，在建筑弱电的设计中有举足轻重的作用。
该功能要求公共广播系统能达到需要的声扬强度，以保证在紧急情况发生时，可以利用其提供足以使建筑物内可能涉及的区域的人群能清晰的听到警报、疏导的语音。
背景音乐的主要作用是掩盖噪声并创造一种轻松和谐的听觉气氛，由于扬声器分散均匀布置，无明显声源方向性，且音量适宜，不影响人群正常交谈，是优化环境的重要手段之一，在现代智能化多功能建筑中广泛应用。
背景音乐(BGM)通常把记录在磁带、唱片上的BGM节目，经过BGM重放设备(磁带录音机、激光唱机等)使其输出分配到各个广播区域的扬声器，实现音乐重放。
背景音乐为单声道音乐，音源的位置隐蔽，使人们不易感觉音源的位置。
该功能要求扩声系统的声场强度以不影响相近人群讲话为原则。
公共广播系统在该大楼可以起到宣传、播放通知、找人、紧急情况下广播疏散等作用。
该功能要求扩声系统的声场强度略高于背景音乐，以不影响两人对面讲话为原则。
2、设计规范及依据建筑设计防火规范 GBJ16-87火灾自动报警设计规范 GB50116-98火灾自动报警系统施工及验收规范 GBJ50166-92建筑平面图和技术实施纲要《信息技术设备安全标准》 GB4943《电子产品现场工作可靠性、有效性和维修性数据收集指南》《电子产品运输包装总技术条件》 SJ3212-89《视听视频和电视设备及维护与操作安全要求》 GB12641-90《系统接地的型式及安全技术要求》 GB14050-93《民用建筑电气设计规范》 JGJ/T16-92《公共广播系统技术规范》 IEC 268《声学名词术语》 GB－3947《厅堂扩声系统声学特性指标》 GYJ125－86《厅堂扩声系统设备互联的优选电气配接值》 SJ2112-82《厅堂扩声特性的测量方法》 GB/T 4959-95《语言清晰度指数的计算方法》 GB/T15485甲方提供的建筑平面图其他相关国家规范3、设计原则从投资合理、外观美观、设计规范的思想出发，日常广播和紧急广播二个系统的设计，在功能上互相独立，在设备及器材上有机结合。
公共广播系统设计说明
公共广播系统设计说明一、公共广播系统讲明（一）、公共广播系统概述公共广播系统属于扩声音响系统中的一个分支，而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。
因此公共广播系统最终成效涉及合理、正确的电声系统设计和调试，良好的声音传播环境（建声条件）和精确的现场调音三者最佳的结合，三者相辅相成缺一不可。
公共广播作为一个系统咨询题，在系统设计中必须综合考虑上述咨询题。
在选择性能良的电声设备基础上，通过周密的系统设计，认确实系统调试和良好的建声条件上，达致电声悦耳、自然的音响成效。
广播系统分类：广义的广播系统包含扩声系统和放声系统两大类：1、扩声系统：扬声器与话筒处于同一声场内，存在声反馈和房间共振引起的啸叫，失真和振荡现象。
要保证系统稳固和正常运行，最高可用的系统增益比发生声反馈自激的临界增益低6dB。
2、放声系统：系统中只有磁带机，光盘机等声源，没有话筒，不存在声反馈可能，声反馈系数为0，是广播系统一个特例。
公共广播系统按用途可分为以下几类：1）室外广播系统室外广播系统要紧用于体育场、车站、公园、艺术广场、音乐喷泉等。
它的特点是服务区域面积大，空间宽广。
背景噪声大；声音传播以直达声为主；要求的声压级高，如果周围有高楼大厦等反射物体，扬声器布局又不尽合理，声波经多次反射而形成超过50ms以上的延迟，会引起双重声或多重声，严峻时会显现回声等咨询题，阻碍声音的清晰度和声像定位。
室外系统的音响成效还受气候条件、风向和环境干扰等阻碍。
2）室内广播系统室内广播系统是应用最广泛的系统，包括各类影剧院、体育场、歌舞厅等。
它的专业性专门强，既能非语言扩声、又能供各类文艺演出使用，对音质的要求专门高，系统设计不仅要考虑电声技术咨询题，还要涉及建筑声学咨询题。
房间的体形等因素对音质有较大阻碍。
3）公共广播系统公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。
近几年来，公共广播系统还兼做紧急广播，可与消防报警系统联动。
现代公共广播系统设计说明书
现代公共广播系统设计说明书系统设计思想与选型原则系统设计思想为保障系统的规性、合理性和科学性，天乐思网络广播系统在设计、选型、施工等方面严格遵照G B 中华人民国国家标准及及行业标准，针对甲方需求，在实现工程所需功能基础上,使系统的的性价比和稳定性达到国领先水平,具体体现在以下几个方面：（1）规性与科学性公共广播系统产品种类繁多，又要适应各类场合不同的功能要求，同时还须和其它弱电系统共存并用，必须从系统功能设计、产品开发、制造，并延伸到施工、安装、调试，直到最后验收的全过程，都严格按照国家及行业相关的标准和规，做好系统的标准化设计和科学化管理：执行和参照的主要规包括：A、设计规类GYJ25 《厅堂扩声系统声学特性指标》GB/T 4959 《厅堂扩声特性测量方法》GB/T 50311-2000 《建筑与建筑群综合布线工程系统设计规》G J G/T16-92《民用建筑电气设计规》GB/T50314-2000 《智能建筑设计标准》GB/T 16851—1997 《应急声系统》GB 50116-98 《中华人民国公安部火灾自动报警系统设计规》B、工程设备/工艺/安全类GB 1982 《声频功率放大器（扩音机）基本参数与一般技术条件》GB/T 9384 《声频功率放大器的环境试验和试验方法》SJ/T10666 《表面组装组件焊点质量评定》GB/T 2423 《电工电子产品环境试验》C、施工验收管理类GBT/T 50312-2000 《建筑与建筑群综合布线系统工程验收规》GBJ 232-92 《电气装置安装工程施工及验收规》GB50303-2002 《建筑电气工程施工质量验收规》DB32/366-1999 《建筑智能化系统工程实施及验收规》GB 50166—92 《火灾自动报警系统施工及验收规》D、综合布线/线材类GB/T2951-1997 《电缆绝缘和护套材料通用试验方法》ISO／IECll801 《客户建筑通用布线系统信息技术国际标准》EIA／TIA568A 《商务楼通信建筑布线标准》EIA／TIA570 《住宅及小型商业区综合布线标准》（2）稳定性和可靠性现代公共广播系统要求既能播放音景音乐，又能作业务宣传和寻呼广播，还须作为火灾事故的紧急广播，众多用途综合在一起，因此系统研发制造与设计必须具备高稳定性与高可靠性。
公共广播系统设计方案
公共广播系统设计方案1. 引言公共广播系统在各种场景中被广泛应用，如学校、医院、商场、办公室等。
它是一种通过扩音设备将声音传达给大量人群的解决方案。
本文将介绍一个设计公共广播系统的方案，以满足用户的需求。
2. 系统概述该公共广播系统设计方案将包括以下组件：a) 声音源：声音源可以是麦克风、播放器、电视信号等，将声音输入到广播系统中。
b) 扩音器：扩音器将声音源的信号放大，并通过扬声器进行播放。
扩音器的数量和功率根据实际需要和场地大小进行选择。
c) 控制器：控制器用于控制广播系统的开关、音量、音频源选取等功能。
可以通过物理按钮或遥控器进行控制。
d) 线缆：线缆用于连接声音源、扩音器和控制器，以传输声音信号。
3. 系统设计考虑因素a) 场地大小：根据不同的场地大小，选择适当数量的扩音器或调整扩音器的功率，以确保音量能够覆盖整个区域。
b) 声音质量：选用高质量的扩音器和音频设备，以确保音质清晰、稳定，并能在大范围内传播。
c) 设备可靠性：选择具有稳定性和耐用性的设备，以减少维护和更换部件的频率。
d) 灵活性：设计一个可以适配多种音频源的系统，无论是来自麦克风、播放器还是电视信号。
e) 安全性和隐私保护：尽可能避免系统被黑客攻击，并保护用户的隐私。
4. 系统实施步骤a) 需求分析：与客户沟通，了解他们的需求和预算，确定系统规模和功能。
b) 设计方案：根据需求进行系统设计，包括声音源、扩音器、控制器和线缆的选择和布置。
c) 安装和调试：根据设计方案进行设备的安装和调试，确保系统正常工作。
d) 操作培训：向用户提供必要的操作培训，以便他们能够正确使用广播系统。
e) 系统维护：定期检查系统的工作状况，进行维护和修理，确保系统长期稳定运行。
5. 总结本文介绍了一个设计公共广播系统的方案。
通过选择适当的设备和合理的布置，可以满足不同场景下的广播需求。
在实施过程中，应注意场地大小、声音质量、设备可靠性、灵活性以及安全性和隐私保护。
精编版现代化酒店宾馆公共广播系统设计方案
精编版现代化酒店宾馆公共广播系统设计方案一、引言酒店宾馆作为休闲居住场所，需要提供周全的服务设施以满足客人的需求。
公共广播系统作为酒店宾馆的重要设施之一，起到提供信息、传递指示和娱乐等多种功能。
本文将从系统构成、硬件设备、软件功能三个方面，进行现代化酒店宾馆公共广播系统的设计方案。
二、系统构成1.主控制中心：包括一台中央控制主机，负责整个系统的调度和管理，支持多区域划分和多任务操作。
2.终端设备：包括扩音器、话筒、音源设备、调音台等。
扩音器可以分为定向扩音器和环境扩音器，根据不同区域的需求来选择。
3.信号传输线路：将音源信号传输至各个终端设备，可以选择有线传输或无线传输。
4.控制软件：提供多种功能，如定时播放、音量控制、音频切换等。
三、硬件设备1.中央控制主机：选用高性能的主机，具备强大的处理能力和稳定的系统运行能力。
支持多种音源输入和输出接口，以满足各种音频设备的连接需求。
2.扩音器：根据不同区域的需求来选择各种类型的扩音器，考虑到酒店宾馆的空间比较大且区域复杂，可以选用定向扩音器和环境扩音器的组合，以实现全方位的音频传播效果。
3.话筒：选用高质量的麦克风，具备清晰明亮的音色和抗干扰的能力，以满足酒店宾馆各种多媒体活动的要求。
4.音源设备：考虑到酒店宾馆的需求较为复杂，可以选择多种音源设备，如CD、MP3、MP4等，以满足不同类型音频文件的播放需求。
5.调音台：选用集成度高、易操作的调音台，具备多种音频输入接口和混音功能，以实现多种音频效果的生成。
四、软件功能1.定时播放功能：根据酒店宾馆的需求，可以设定每天的播放时间和播放内容，自动实现定时定点的音频播放。
2.音量控制功能：可以根据不同区域的需求，调整音量大小，以实现音频的合理分布及控制。
3.音频切换功能：可以根据不同的场景需求，切换不同的音频源，以实现不同的音频效果。
4.多任务操作功能：支持多个操作人员同时进行系统操作，以提高工作效率。
5.报警功能：设有紧急报警按钮，一旦发生紧急情况，可以迅速触发报警，实现全面的保护措施。
大型商场、超市公共广播系统设计方案
一、系统的功能设计一般情况下，大型商场、超市的公共广播系统也应具有消防紧急广播系统功能。
正常情况下，公共广播系统除了具有播放背景音乐、广播通知等背景音乐广播系统功能以外，在遇到消防报警时，能对出事区域实现手动选区进行紧急广播。
大型商场、超市的公共广播系统中，节目源通常设置三个：CD唱机、双卡录音座和广播话筒。
CD机选用多碟CD唱机，预先放入多张CD片，所有曲目可预先循环播放，供播放背景音乐使用。
录音座选用双卡录音座，双卡可循环工作，播放背景音乐录音带，也可供广播通知临时录音使用。
广播话筒选用台式鹅颈话筒，操作方便，内置钟声发生器，说话前可发出清脆的钟声，以提醒听众注意，主要供广播通知时使用。
大型商场、超市公共广播系统中扬声器的选型基本遵循以下原则：有装饰天花板的区域采用吸顶式扬声器，无装饰天花板的区域采用悬吊式音箱或壁挂式音箱。
许多大型商场、超市为单层建筑，按照中国消防系统规范要求，其内部区域必须设置多个防火卷帘门。
为此，我们在设计大型商场、超市公共广播系统时，也必须遵照有关规定按内部防火区域进行广播分区。
考虑到区域有必要设置自备声源以便商品促销，为此特别配备紧急广播切换模块。
正常情况下，这些区域可自行广播，消防紧急状态时，自动强行切入到公共广播系统，优先进行消防紧急广播。
考虑到大型商场、超市的每一个区域的使用功能和要求不尽相同，因此，公共广播系统应对所有区域和办公用房设置具有独立音量调节功能的音量控制器。
为满足消防广播要求，所有音量控制器应具有紧急切换（强切）功能，确保在消防紧急广播状态时能够实现最大音量广播。
由于大型商场、超市客流量较大，为防止消防探头误报警，而引起顾客不必要的恐慌，一般情况下，如果消防控制主机与广播主机同处一室，则广播分区控制系统不设置消防联动控制自动紧急广播这一特殊功能。
只是根据已确定的广播区域，配备广播区域选择器、广播区域切换器组成广播分区控制系统，实现手动选择广播区域，进行背景音乐广播或者消防紧急广播。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公共广播系统设计
说明
1
2020年5月29日

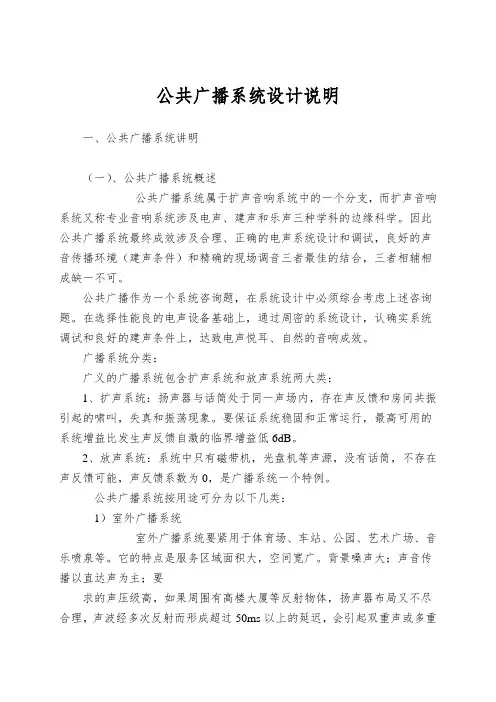

公共广播系统设计说明
一、公共广播系统说明
(一)、公共广播系统概述
公共广播系统属于扩声音响系统中的一个分支,而扩声音响系统又称专业音响系统涉及电声、建声和乐声三种学科的边缘科学。
因此公共广播系统最终效果涉及合理、正确的电声系统设计和调试,良好的声音传播环境(建声条件)和精确的现场调音三者最佳的结合,三者相辅相成缺一不可。
公共广播作为一个系统问题,在系统设计中必须综合考虑上述问题。
在选择性能良的电声设备基础上,经过周密的系统设计,仔细的系统调试和良好的建声条件上,达致电声悦耳、自然的音响效果。
广播系统分类:
广义的广播系统包含扩声系统和放声系统两大类:
1、扩声系统:扬声器与话筒处于同一声场内,存在声反馈和房间共振引起的啸叫,失真和振荡现象。
要保证系统稳定和正常运行,最高可用的系统增益比发生声反馈自激的临界增益低6dB。
2、放声系统:系统中只有磁带机,光盘机等声源,没有话筒,不存在声反馈可能,声反馈系数为0,是广播系统一个特例。
公共广播系统按用途可分为以下几类:
1)室外广播系统
室外广播系统主要用于体育场、车站、公园、艺术广场、音乐喷泉等。
它的特点是服务区域面积大,空间宽广。
背景噪声大;声音传播以直达声为主;要
求的声压级高,如果周围有高楼大厦等反射物体,扬声器布局又不尽合理,声波经多次反射而形成超过50ms以上的延迟,会引起双重声或多重声,严重时会出现回声等问题,影响声音的清晰度和声像定位。
室外系统的音响效果还受气候条件、风向和环境干扰等影响。
2)室内广播系统
室内广播系统是应用最广泛的系统,包括各类影剧院、体育场、歌舞厅等。
它的专业性很强,既能非语言扩声、又能供各类文艺演出使用,对音质的要求很高,系统设计不但要考虑电声技术问题,还要涉及建筑声学问题。
房间的体形等因素对音质有较大影响。
3)公共广播系统
公共广播系统为宾馆、商厦、港口、机场、地铁、学校提供背景音乐和广播节目。
近几年来,公共广播系统还兼做紧急广播,可与消防报警系统联动。
公共广播系统的控制功能较多。
如选区广播与全呼广播功能、强制功换功能和优先广播权功能等。
扬声器负载多而分散、传输线路长。
为减少传输线路损耗,一般都采用70V或100V定电压高阻抗输送。
声压要求不高,音质以中音和中高音为主。
4) 会议系统
随着国内、国际交流的增多,近年来电话会议,电视会议和数字化会议
系统(DCN)发展很快。
会议系统广泛用于会议中心、宾馆、集团和政府机关。
会议系统包括会议讨论系统、表决系统、同声传译系统和电视会议系统。
要求音、视频(图像)系统同步,全部采用电脑控制和储存会议资料。
(二)、广播系统的特点
背景音乐简称BGM,是 Back ground music 的缩写,它的主要作用是掩盖噪声并创造一种轻松和谐的气氛,听的人若不专心听,就不能辨别其声源位置,音量较小,是一种创造轻松愉快环境气氛的音乐。
因此,背景音乐的效果有两个,一是心理上掩盖环境噪声,二是创造与室内环境相适应的气氛,它在宾馆、酒店、餐厅、商场、医院、办公楼等广泛的应用。
(三)、广播音响系统的组成
不论哪一种广播音响系统,基本可分四个部分:节目设备、信号的放大处理设备、传输线路和扬声器系统。
节目源设备:节目源一般为无线电广播,激光唱机和录音卡座等设备提供,另外还有传声器、电子乐器等。
信号放大器和处理设备:包括均衡器、前置放大器、功率放大器和各种控制器及音响加工设备等。
这部分设备的首要任务是信号放大,其次是信号的选择。
调音台和前置放大器作用和地位相似(当然调音台的功能和性能指标更高),它们的基本功能是完成信号的选择和前置放大,另外
还担负音量和音响效果进行各种调整和控制。
有时为了更好地进行频率均衡和音色美化,还另外单独投入图示均衡器。
这部分是整个广播音响系统的”控制中心”。
功率放大器则将前置放大器或调音台送来的信号进行功率放大,再经过传输线去推动扬声器放声。
传输线路:传输线路虽然简单,但随着系统和传输方式的不同而有不同的要求。
对礼堂、剧场等,由于功率放大器与扬声器的距离不远,一般采用低阻大电流的直接馈送方式,传输线要求用专用喇叭线,而对公共广播系统,由于服务区域广,距离长,为了减少传输线路引起的损耗,往往采用高压传输方式,由于传输电流小,故对传输线要求不高。
扬声器系统:扬声器系统要求整个系统的匹配,同时其位置的选择也要切合实际。
礼堂、剧场、歌舞厅音色,而扬声器一般用大功率音箱;而公共广播系统,由于它对音色要不高,一般用3W-6W在天花喇叭即好。
(四)、公共广播工程系统设计
公共广播系统设计一般都从声场开始(即扬声器的放置位置),然后再向后推进到功率放大器、声处理系统,调音台、直至话筒和其它音源。
这种逐步向后推进的设计步骤是十分必然的。
因为声场设计是满足系统功能和音响效果的基础,它涉及扬声器系统的选型,供声方案和信号途径等。
只有确定扬声器系统才能进行功率放大器驱动功率的计算和驱动信号途径的确定,然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等。
声场设计是公共广播系统的基础,涉及系统最终的音响效果,但也是非。
