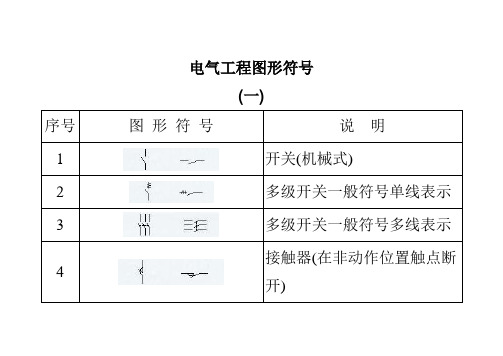

电气工程图形符号(一)序号图形符号说明1 开关(机械式)2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)7 具有自动释放功能的负荷开关8 熔断器式断路器9 断路器10 隔离开关11 熔断器一般符号12 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关电气工程图形符号(二)图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点电气工程图形符号(三)号图形符号说明31当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39 自耦变压器40 电抗器扼流图41 电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接电气工程图形符号(四)序号图形符号说明46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接48 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器电气工程图形符号(六)序号图形符号说明61 指示仪表(星号必须按规定予以代表)62 电压表63 电流表64 无功电流表65 最大需量指示器(由一台积算仪表操作的)66 无功功率表67 功率因素表68 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73 电能表(瓦特小时表)74 无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78 屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号电气工程图形符号(七)序号图形符号说明111 控制及信号线路(电力及照明用)112 原电池或蓄电池113 原电池组或蓄电池组114 带抽头的原电池组或蓄电池组115 接地一般符号116 接机壳或接底板117 无噪声接地118 保护接地119 等电位120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128 烟129 易爆气体130 手动启动电气工程图形符号(八)序图形符号说明号131 电铃132 扬声器133 发声器134 电话机135 照明信号136 手动报警器137 感烟火灾探测器138 感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯)145 警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号153 卤代烷消防设备辅助符号电气工程图形符号(九)序号国家标准图形符号说明机械控制1 机械的连接气动的连接液压的连接2 具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5 定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9 脱扣的锁扣器件10 扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器14 脱开的机械联轴器15 连接的机械联轴器操作件和操作方法17 一般情况下手动控制18 受限制的手动控制19 拉拔控制20 旋转控制电气工程图形符号(十)序国家标准图形符号说明号21 推动操作22 接近效应操作23 接触效应操作24 紧急开关25 手轮操作26 脚踏操作27 杠杆操作28 可拆卸的手柄操作29 钥匙操作30 曲柄操作31 滚轮操作32 凸轮操作33 过电流保护的电磁操作34 电磁执行器操作35 热执行器操作36 电动机操作37 电钟操作非电量控制及其他38 液位控制39 计数控制40 流体控制电气工程图形符号(十一)序国家标准图形符号说明号41 气流控制42 温度控制(θ可用t代替)43 压力控制44 滑动控制45 端子导线的连接46 可拆卸的端子47 连接点交流器方框符号48 交换器一般符号转换器一般符号49 直流交流器50 整流器51 桥式全波整流器52 逆变器53 整流器/逆变器电动机启动器的方框符号54 电动机起动器的一般符号55 步进起动器56 调节-起动器57 带自动释放的起动器58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器59 星-三角起动器60 自耦变压器式起动器61 带可控整流器的调节-起动器电气工程图形符号(十二)序国家标准图形符号说明号接近和接触敏感器件62 接近传感器63 接触传感器64 接近开关动合触点65 接触敏感开关动合触点66 磁铁接近时动作的接近开关,动合触点67铁接近时动作的接近开关,动断触点电力、照明和电信布置插座68 单相插座69 暗装单相插座70 密闭(防水)单相插座71 防爆单相插座72 带保护触点插座带接地插孔的单相插座73 带接地插孔的暗装单相插座74 带接地插孔的密闭(防水)单相插座75 带接地插孔的防爆单相插座76 带接地插孔的三相插座77 带接地插孔的暗装三相插座78 带接地插孔的密闭(防水)三相插座79 带接地插孔的防爆三相插座80 插座箱(板)电气工程图形符号(十三)序号国家标准图形符号说明81 多个插座(示出3个)82 具有单极开关的插座83 具有隔离变压器的插座84 带熔断器的插座电力、照明和电信布置开关85 开关一般符号86 单极开关87 暗装单极开关88 密闭(防水)单极开关89 防爆单极开关90 双极开关91 暗装双极开关92 密闭(防水)双极开关93 防爆双极开关94 三极开关95 暗装三极开关96 密闭(防水)三极开关97 防爆三极开关98 单极拉线开关99 单极限时开关100 具有指示灯的开关101 双极开关(单极三线) 102 调光器电气工程图形符号(十四)图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、配电室及进线用开关柜柜的一般符号多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距。
电路图符号大全
电路图符号大全电路图符号是电子工程师和电子爱好者必须掌握的知识之一。
用标准化的符号表示电气和电子元件，可以让人们轻松理解电路图和设计电子电路板。
在这篇文章中，我将为大家介绍一些常见的电路图符号。
1. 电池符号电池符号是一个或多个相互连接的电池的标准符号。
它用实线和长短线表示正负极的方向和电池的输入/输出端口。
对于不同种类的电池，符号可能有所不同。
例如，标准的干电池符号是一个正极为长柱，负极为短柱的矩形。
2. 电源符号电源符号是表示交流电源和直流电源的标准符号。
它由一个圆圈和线条组成，圆圈内表示输入，线条表示输出。
对于AC电源符号，线条标上波浪线，表示其输出为交流电，而DC电源符号则没有。
3. 传感器符号传感器符号是表示传感器类型和连接方式的标准符号。
常见的传感器符号包括温度传感器、压力传感器、光敏电阻、振动传感器等。
其中，温度传感器符号为一个热敏电阻，压力传感器符号为一段有弧度的线段，光敏电阻符号一般为三角形。
4. 调节器符号调节器符号是表示调节器类型和其连接方式的标准符号。
调节器根据其用途不同而不同，包括电压调节器、电流调节器、直流调节器等。
举例说，电压调节器符号为一条横线和两个竖线，中央设有箭头，箭头的方向决定了电流流动的方向。
5. 运算放大器符号运算放大器符号是表示运算放大器类型和其功能的标准符号。
作为电子电路中常见的一种元器件，运算放大器有减法运算、加法运算、乘法运算等功能。
运算放大器符号一般为一个三角形和两个输入端口和一个输出端口表示。
总之，电路图符号是电子工程师不可或缺的工具。
此外，学会理解和使用常见的电路图符号也是电子爱好者探索电子领域的基础。
我希望这篇文章能够为读者提供一些电路图符号的基本认识，帮助他们更好地理解各种电子电路原理。
电气元件图形符号大全
电气元件图形符号大全电气元件是电气工程中常见的一种元件，用于控制电路的运行和实现特定的电气功能。
在电路图中，电气元件通常用图形符号来表示，这些图形符号是一种标准化的表示方法，可以让工程师和技术人员快速准确地理解电路图的结构和功能。
本文将介绍一些常见的电气元件图形符号，帮助大家更好地理解和使用电路图。
1. 电源元件。
电源元件是电路中提供电能的元件，常见的电源元件包括电池、电源适配器、发电机等。
在电路图中，电池通常用两条短线和一个长线表示，长线代表正极，短线代表负极；电源适配器则用一个波浪线和一个直线表示，波浪线代表交流电源，直线代表直流电源。
2. 开关元件。
开关元件用于控制电路的通断，常见的开关元件包括按钮开关、刀开关、触点开关等。
在电路图中，按钮开关通常用一个带箭头的线表示，箭头表示按钮的位置；刀开关则用一个直线和一个斜线表示，直线代表闭合状态，斜线代表断开状态。
3. 传感器元件。
传感器元件用于感知电路中的物理量或环境参数，常见的传感器元件包括温度传感器、光敏传感器、压力传感器等。
在电路图中，传感器元件通常用一个带箭头的线和一个小圆圈表示，箭头表示传感器的感知方向，小圆圈表示传感器的位置。
4. 负载元件。
负载元件是电路中消耗电能的元件，常见的负载元件包括电灯、电动机、加热器等。
在电路图中，负载元件通常用一个带波浪线的线表示，波浪线表示负载元件的消耗电能的特性。
5. 控制元件。
控制元件用于控制电路的运行和实现特定的功能，常见的控制元件包括继电器、计时器、PLC等。
在电路图中，控制元件通常用一个带箭头的线和一个矩形框表示，箭头表示控制信号的方向，矩形框表示控制元件的位置。
总结。
电气元件图形符号是电气工程中非常重要的一部分，掌握这些图形符号可以帮助工程师和技术人员更好地理解和使用电路图，从而更好地设计和维护电气系统。
本文介绍了一些常见的电气元件图形符号，希望可以帮助大家更好地理解和应用电气元件。
电气原理图符号大全,电气原理图符号释义...
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。
各种元件符号大全
各种元件符号大全
在电路设计和图纸中，各种元件的符号都有一定的规定和标准，以便于各种元件之间的区分和连接。
下面列举了一些常见的元件符号及其中文名称：
1. 电池 -- 电源符号
2. 电流表 -- 测量电流
3. 电压表 -- 测量电压
4. 电源开关 -- 开/关电源
5. 电压源 -- 产生恒定电压的元件符号
6. 电感 -- 存储电能的元件符号
7. 电阻 -- 控制电流和电压的元件符号
8. 电容 -- 储存电荷的元件符号
9. 晶体管 -- 放大电流的元件符号
10. 二极管 -- 控制电流方向的元件符号
11. 集成电路 -- 集成多种元件的元件符号
12. 电子管 -- 放大信号的元件符号
13. 信号发生器 -- 产生电信号的元件符号
14. 主板 -- 集成各种设备的元件符号
15. 变压器 -- 改变电压大小的元件符号
16. 脉冲发生器 -- 产生电流脉冲的元件符号
17. 音响 -- 产生声音的元件符号
18. 音量调节器 -- 调节声音大小的元件符号
19. 扬声器 -- 输出声音的元件符号
20. 长城 -- 代表中国科技的象征
除了以上列举的元件符号，还有很多其它符号，如开关，保险丝，熔断器等等，这些元件在电路设计中都起着重要的作用，而它们的符号也有其实际使用的标准和规定。
电气符号大全
图形符号图形符号的种类和组成限定符号不能单独使用如交流电动机的图表符号延时过流继电器图形符号图形符号使用一般规定例如带零位手动控制开关在零位置机械操作开关如行程开关在非工作的正常状态断图形符号分类限定符号和常用的其他符号包括电流和电压的种类机械控制接地和接导线和连接器件图形符号连接器件无源元件图形符号包括电阻器半导体和电子管图形符号电能的发生和转换图形符号变流器包括触点测量电信图形符号线路用电设备二进制逻辑单元图形符号模拟单元图的符号电气图用图形符号限定符号和常用的其他符号限定符号见表其图形符号见表其图形符号见表当可变量决定于器件自身的性质时例如电阻随电压变化或温度变化而改变其图形符号见表其图形符号见表表特性量动作相关性图形符号其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表导线和连接器件图形符号见表其图形符号见表其图形符号见表其图形符号见表无源元件图形符号见表其形符号见表其图形符号见表其图形符号见表其图形符号见表半导体管图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电能的发生转换图形符号见表绕组及其连接的限定符号内部连接的绕组图形符号见表连接变压器绕组的电机电机部件及类型图形符号见表变压器和电抗器同类型变压器有两种符号形式形式用一个圆表示每个绕组见表其图形符号见表变流器变流器方框符号见表原电池或蓄电池其图形符号见表见表见表其图形符号见表其图表符号见表其图形符号见表其图形符号见表见表推动但存在自动复位的情其图形符号见表其图形符号见表其图形符号见表其图形符号见表见表机电式有或无继电器继电器及接触器线圈图形符号见表测量继电器其图形符号见表保护器件其图形符号见表其图形符号见表见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表其图形符号见表电信图形符号见表其图形符号见表其图形符号见表其图形符号见表如果加上限定符号表示传播的是相干光见表发电站和变电所见表其图形符号见表。
电气设计图纸中符号表示大全
电气设计图纸中符号表示大全在电气图纸中用英文符号表示的线管敷设方式，总结了一些常用的符号表示含义。
一、导线穿管表示SC-焊接钢管MT-电线管MR-金属线槽M-钢索PR-塑料线槽RC-镀锌钢管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架CP-金属软管二、导线敷设方式表示BE-沿屋架，梁BC-暗敷在梁内CLC-暗敷在柱内CE-沿天棚顶敷设CC-暗敷在天棚顶内DB-直埋F-地板及地坪下WC-暗敷在墙内WE-沿墙明敷SCE-吊顶内敷设SR-沿钢索TC-电缆沟三、灯具安装方式的表示CS-链吊C-吸顶CL-柱上DS-管吊W-墙壁安装R-嵌入S-支架沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P塑壳断路器的两种型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。
B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同。
YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM1、型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105℃聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示。
电力元器件符号大全
电力元器件符号大全
电力元器件符号是指在电路图纸上使用的符号，用于表示不同
的电力元器件，便于工程师和技术人员阅读和理解电路图。
在电力
系统中，常见的电力元器件包括电阻、电容、电感、开关、断路器、变压器等。
以下是一些常见电力元器件的符号及其含义：
1. 电阻，电阻一般用矩形框表示，两端连接线条，常用的符号
为Ω，表示单位为欧姆。
电阻的数值通常标在符号的旁边。
2. 电容，电容一般用两条平行线表示，两端连接线条，常用的
符号为F，表示单位为法拉。
电容的数值通常标在符号的旁边。
3. 电感，电感一般用两条弯曲线表示，两端连接线条，常用的
符号为H，表示单位为亨利。
电感的数值通常标在符号的旁边。
4. 开关，开关有多种类型，常见的开关符号为一条直线和一个
交叉的圆圈，表示开关的断开和闭合状态。
5. 断路器，断路器一般用矩形框表示，内部有一个三角形，表
示断路器的断开和闭合状态。
6. 变压器，变压器一般用两个相互交叉的线圈表示，表示变压
器的输入输出端。
以上是一些常见电力元器件的符号及其含义，工程师在设计电
路图时需要熟练掌握这些符号，以便准确地表示电路中各个元器件
的连接和功能。
同时，不同的国家和地区可能有略微不同的符号标准，因此在进行国际合作或跨国设计时，也需要注意符号的统一性。
希望以上信息能够帮助你对电力元器件符号有一个全面的了解。
电路元件符号及简单的电路图
详细描述
基尔霍夫电流定律指出，在电路的任一节点处，流入节 点的电流之和等于流出节点的电流之和。基尔霍夫电压 定律指出，沿闭合回路，电位降之和等于电位升之和。
戴维南定理
总结词
戴维南定理是电路分析中的重要定理之一，它可以将复杂电路等效为简单电路，简化分析过程。
详细描述
戴维南定理指出，任何一个线性有源二端网络，都可以等效为一个电压源和一个电阻串联的形式。其中电压源的 电压等于网络中所有独立电源在该点产生的电压的代数和，电阻等于网络开路电压除以短路电流。
电容器
总结词
电容器是用于存储电荷的元件，通常 用大写字母"C"表示。
详细描述
电容器的符号是一个平行四边形，里 面标有数字或字母，表示电容值的大 小。电容器在电路中主要用于滤波、 耦合和去耦等作用。
电感器
总结词
电感器是用于存储磁能的元件，通常用大写字母"L"表示。
详细描述
电感器的符号是一个圆圈，里面标有数字或字母，表示电感值的大小。电感器在电路中主要用于滤波、振荡和扼 流等作用。
要点二
详细描述
在并联电路中，电流从电源的正极分流，通过各个并联的 元件分别流过，最后在电源的负极汇合。由于电流路径分 流，所以每个元件承受的电流可能不同，但电压是相同的 。
混联
总结词
电路中既有串联也有并联的元件，综合了串联和并联的 特点。
详细描述
在混联电路中，部分元件串联，部分元件并联。这种连 接方式综合了串联和并联的特点，使得电路中的电流和 电压分布更为复杂。需要根据实际情况进行分析和计算 。
02
电路图基础
电路图的构成
电源
表示电能的提供，如电池或发 电机。
电工符号大全
电工符号大全电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM辅助文名称字符号A 电流A 模拟ACA 交流自动AUTACC 加速ADD 附加ADJ 可调AUX 辅助ASY 异步BBRK 制动BK 黑BL 蓝BW 向后C 控制CW 顺时针CCW 逆时针D 延时（延迟）D 差动D 数字D 降DC 直流DEC 减E 接地EM 紧急F 快速FB 反馈FW 正，向前GN 绿H 高IN 输入INC 增IND 感应L 左L 限制L 低LA 闭锁M 主M 中M 中间线MMAN 手动N 中性线OFF 断开ON 接通（闭合）OUT 输出P 压力P 保护PE 保护接地PEN 保护接地与中性线共用PU 不接地保护R 记录R 右R 反RD 红色RRST 复位RES 备用RUN 运转S 信号ST 启动SSET 置位、定位SAT 饱和STE 步进STP 停止SYN 同步T 温度T 时间TE 无噪音（防干扰）接地V 真空V 速度V 电压WH 白YE 黄电气元件符号大全序号元件名称新符号旧符号1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM104 零序电压小母线WVBz电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预告音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池,热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK液位测量传感器BL温度测量传感器BH,BM电气识图电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管
表示符号:D
变容二极管
表示符号:D
双向触发二极管
表示符号:D
稳压二极管
表示符号:ZD,D
桥式整流二极管
表示符号:D
肖特基二极管
隧道二极管
光敏二极管或光电接
收二极管
发光二极管
表示符号：LED
光敏三极管或光电接收
三极管
表示符号：Q,VT
单结晶体管（双基极二极管） 表示符号：Q,VT
复合三极管
表示符号：Q,VT
PNP型三极管
表示符号：Q,VT
PNP型三极管 表示符号：Q,VT NPN型三极管
表示符号：Q,VT
带阻尼二极管及电阻
NPN型三极管 表示符号：Q,VT IGBT 场效应管
表示符号：Q,VT
带阻尼二极管IGBT 场
效应管
表示符号：Q,VT
稳压二极管
表示符号:ZD,D
隧道二极管
双色发光二极管
表示符号：LED
NPN型三极管
表示符号：Q,VT
带阻尼二极管NPN型
三极管
表示符号：Q,VT
接面型场效应管
P-JFET
接面型场效应管N-JFET
场效应管增强型
P-MOS
场效应管耗尽型
P-MOS
场效应管耗尽型N-MOS 电阻 电阻器或固定电
阻 表示符号：R
电位器
表示符号:VR，RP,W
可调电阻
表示符号:VR，RP,W
电位器
表示符号:VR，RP,W
三脚消磁电阻 表示符号：RT
二脚消磁电阻
表示符号：RT
压敏电阻
表示符号：RZ,VAR
光敏电阻
CDS
电容（有极性电容） 表示符号： 电容（有极性电容）
表示符号：C
电容（无极性电容）
表示符号：C
四端光电光电耦合器 表示符号：IC，N 六端光电光电耦合器
表示符号：IC，N
场效应管增强型
N-MOS
电阻 电阻器或固定电
阻 表示符号：R
可调电阻
表示符号:VR，RP,W
热敏电阻
表示符号：RT
可调电容
表示符号：C
单向可控硅(晶闸管) 双向可控硅(晶闸管) 双向可控硅(晶闸管)
晶振 石英晶体振荡器 表示符号：X 石英晶体滤波器 表示符号：X 双列集成电路
表示符号：IC或U
运算放大器
倒相放大器
AND gate 非门
NAND gate与非门
NOR gate 或非门
保险管
表示符号：F
变压器 表示符号：T
永久磁铁电感
表示符号：L
继电器 继电器
晶振 石英晶体振荡器
表示符号：X
单列集成电路 表示符号：IC或U
OR gate 或门
带铁芯电感线圈
线路输入端子
保险管 表示符号：F 表示符号：L
电池 或直流电源
AC
交流
恒流源
按键开关
表示符号:S
双极开关
扬声器
电池 或直流电源 电流源
特别重要的
DC
直流
公共接地端
恒压源
信号源
GND
公共接地端
