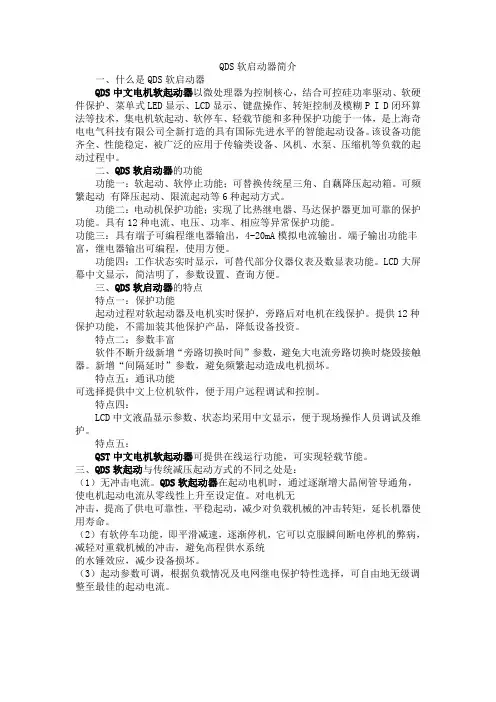

QDS软启动器简介
QDS软启动器简介一、什么是QDS软启动器QDS中文电机软起动器以微处理器为控制核心，结合可控硅功率驱动、软硬件保护、菜单式LED显示、LCD显示、键盘操作、转矩控制及模糊P I D闭环算法等技术，集电机软起动、软停车、轻载节能和多种保护功能于一体，是上海奇电电气科技有限公司全新打造的具有国际先进水平的智能起动设备。
该设备功能齐全、性能稳定，被广泛的应用于传输类设备、风机、水泵、压缩机等负载的起动过程中。
二、QDS软启动器的功能功能一：软起动、软停止功能；可替换传统星三角、自藕降压起动箱。
可频繁起动有降压起动、限流起动等6种起动方式。
功能二：电动机保护功能；实现了比热继电器、马达保护器更加可靠的保护功能。
具有12种电流、电压、功率、相应等异常保护功能。
功能三：具有端子可编程继电器输出，4-20mA模拟电流输出。
端子输出功能丰富，继电器输出可编程，使用方便。
功能四：工作状态实时显示，可替代部分仪器仪表及数显表功能。
LCD大屏幕中文显示，简洁明了，参数设置、查询方便。
三、QDS软启动器的特点特点一：保护功能起动过程对软起动器及电机实时保护，旁路后对电机在线保护。
提供12种保护功能，不需加装其他保护产品，降低设备投资。
特点二：参数丰富软件不断升级新增“旁路切换时间”参数，避免大电流旁路切换时烧毁接触器。
新增“间隔延时”参数，避免频繁起动造成电机损坏。
特点五：通讯功能可选择提供中文上位机软件，便于用户远程调试和控制。
特点四：LCD中文液晶显示参数、状态均采用中文显示，便于现场操作人员调试及维护。
特点五：QST中文电机软起动器可提供在线运行功能，可实现轻载节能。
三、QDS软起动与传统减压起动方式的不同之处是：（1）无冲击电流。
QDS软起动器在起动电机时，通过逐渐增大晶闸管导通角，使电机起动电流从零线性上升至设定值。
对电机无冲击，提高了供电可靠性，平稳起动，减少对负载机械的冲击转矩，延长机器使用寿命。
（2）有软停车功能，即平滑减速，逐渐停机，它可以克服瞬间断电停机的弊病，减轻对重载机械的冲击，避免高程供水系统的水锤效应，减少设备损坏。
软启动器说明书(ICM1-022-A)
ICM输出
外部点动信号与软起动器输出时序关系
JOG ICM输出
注：1。单节点控制：按下图接法可实现一个节点控制软起动器起动、停机操作，当 K 闭合时为起动信号， 当 K 断开时为停机信号。
RUN STOP COM K
K ICM输出
共 18 页 第 9 页
ICM 软起动器说明书
2． D11、D12、D13 端子提供电机故障输出端子，可根据工艺要求和其他系统相连 3． 对于 ICM1 系列产品，由于内含旁路接触器，出厂内含旁路接触器，出厂时接线均已接好，所以
电流上升到设定的限流值 l q , 然后保证输出电流在不 大于 lq 下，电压逐渐上升，电机加速，完成起动过程。 Lq 可在电机额定电流 le 的 0.5～4 倍间选择。
● 软停车（可选） 通过控制电压的下降时间，延长停车时间
以减轻停车过程中负载的移位或物体溢出。
四、 ICM 与传统降压起动器的比较
D16
A 模
拟 量
B
输 出
Ma+
Ma-
L 电源
N
外部数字信号公共端子
常开
故障时 D11～D13 闭合
常闭 公共
故障输出端子
D12～D13 断开 触点容量 AC:10A/250V
DC:10A/30V
常开
起动完成后 D14～D16 闭合
常闭 公共
外接旁路接触器 控制端子
触点容量
D15～D16 断开 AC:10A/250V 或 AC:5A/380V
Ma-
+24V
SP
OC
M
系列2产品外接旁路 接触器专用端子 系列1产品无此端子 旁路接触器 控制端子

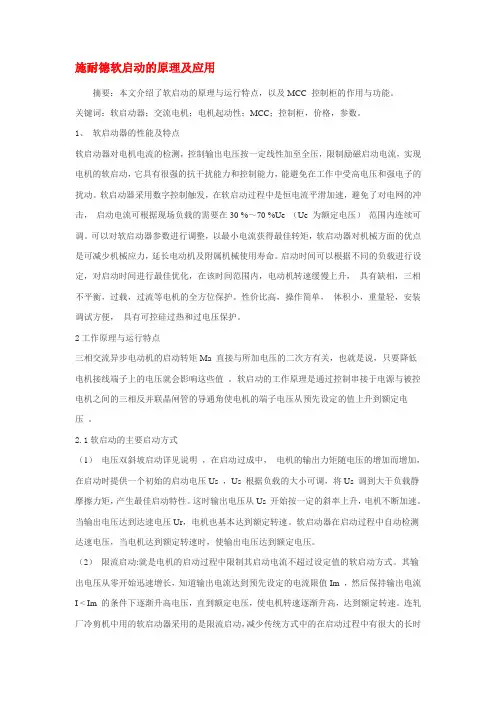

施耐德软启动的原理及应用
施耐德软启动的原理及应用摘要：本文介绍了软启动的原理与运行特点，以及MCC 控制柜的作用与功能。
关键词：软启动器；交流电机；电机起动性；MCC；控制柜，价格，参数。
1、软启动器的性能及特点软启动器对电机电流的检测，控制输出电压按一定线性加至全压，限制励磁启动电流，实现电机的软启动，它具有很强的抗干扰能力和控制能力，能避免在工作中受高电压和强电子的扰动。
软启动器采用数字控制触发，在软启动过程中是恒电流平滑加速，避免了对电网的冲击，启动电流可根据现场负载的需要在30 %～70 %Ue （Ue 为额定电压）范围内连续可调。
可以对软启动器参数进行调整，以最小电流获得最佳转矩，软启动器对机械方面的优点是可减少机械应力，延长电动机及附属机械使用寿命。
启动时间可以根据不同的负载进行设定，对启动时间进行最佳优化，在该时间范围内，电动机转速缓慢上升，具有缺相，三相不平衡，过载，过流等电机的全方位保护。
性价比高，操作简单，体积小，重量轻，安装调试方便，具有可控硅过热和过电压保护。
2工作原理与运行特点三相交流异步电动机的启动转矩Ma 直接与所加电压的二次方有关，也就是说，只要降低电机接线端子上的电压就会影响这些值。
软启动的工作原理是通过控制串接于电源与被控电机之间的三相反并联晶闸管的导通角使电机的端子电压从预先设定的值上升到额定电压。
2.1软启动的主要启动方式（1）电压双斜坡启动详见说明，在启动过成中，电机的输出力矩随电压的增加而增加，在启动时提供一个初始的启动电压Us ，Us 根据负载的大小可调，将Us 调到大于负载静摩擦力矩，产生最佳启动特性。
这时输出电压从Us 开始按一定的斜率上升，电机不断加速。
当输出电压达到达速电压Ur，电机也基本达到额定转速。
软启动器在启动过程中自动检测达速电压，当电机达到额定转速时，使输出电压达到额定电压。
（2）限流启动:就是电机的启动过程中限制其启动电流不超过设定值的软启动方式。
其输出电压从零开始迅速增长，知道输出电流达到预先设定的电流限值Im ，然后保持输出电流I < Im 的条件下逐渐升高电压，直到额定电压，使电机转速逐渐升高，达到额定转速。

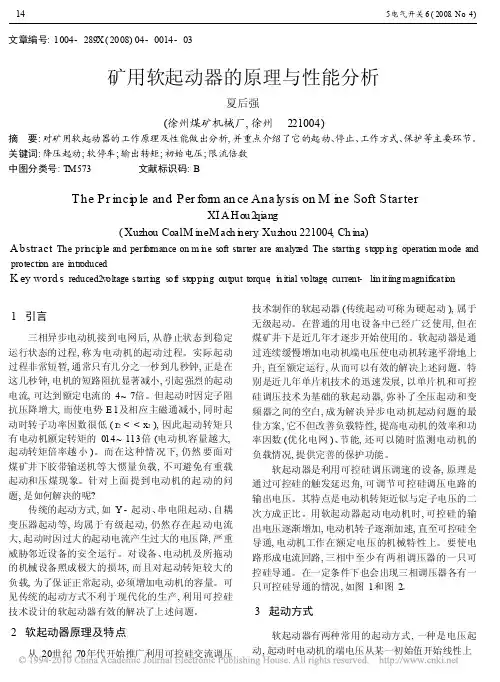

矿用软起动器的原理与性能分析
文章编号:1004-289X(2008)04-0014-03矿用软起动器的原理与性能分析夏后强(徐州煤矿机械厂,徐州221004)摘要:对矿用软起动器的工作原理及性能做出分析,并重点介绍了它的起动、停止、工作方式、保护等主要环节。
关键词:降压起动;软停车;输出转矩;初始电压;限流倍数中图分类号:T M573文献标识码:BThe Pr inci p le and Per form an ce Ana l ysis on M i ne Soft StarterXI AHou2qiang(Xuzhou CoalM ineMach i n ery,Xuz hou221004,Ch ina)Abstract:The pri n ciple and perf or m ance on m i n e soft starter are analyz ed.The starti n g,stopp i n g,operation mode and protecti o n are intr oduced.K ey word s:reduced2voltage starti n g;sof t stoppi n g;output torque;i n itial voltage;current-li m itiing magnificati o n1引言三相异步电动机接到电网后,从静止状态到稳定运行状态的过程,称为电动机的起动过程。
实际起动过程非常短暂,通常只有几分之一秒到几秒钟,正是在这几秒钟,电机的短路阻抗显著减小,引起强烈的起动电流,可达到额定电流的4~7倍。
但起动时因定子阻抗压降增大,而使电势E1及相应主磁通减小,同时起动时转子功率因数很低(r2<<x2),因此起动转矩只有电动机额定转矩的014~113倍(电动机容量越大,起动转矩倍率越小)。
而在这种情况下,仍然要面对煤矿井下胶带输送机等大惯量负载,不可避免有重载起动和压煤现象。
软启动的工作原理
软启动的工作原理软启动是一种电机启动的方式，它通过逐渐增加电机的电压和频率，使电机缓慢启动，从而减少启动时的冲击和电流峰值，保护电机和相关设备。
软启动器通常由控制器、功率电子器件和传感器等部件组成，其工作原理如下。
一、控制器控制电压和频率的逐渐增加1.1 控制器通过内置的程序算法，根据设定的启动时间和启动曲线，逐步增加电机的电压和频率。
1.2 控制器监测电机的运行状态，根据实时反馈信号，调整电压和频率的增加速度，保证电机平稳启动。
1.3 控制器还可以实现对电机的保护功能，如过载保护、短路保护等，确保电机在启动过程中不会受到损坏。
二、功率电子器件实现电压和频率的调节2.1 软启动器中的功率电子器件通常采用可控硅等器件，通过控制器对其进行触发，实现电压和频率的调节。
2.2 可控硅器件可以在短时间内实现电压的快速切换，从而实现电机的平稳启动。
2.3 功率电子器件还可以实现对电机的动态调速功能，提高电机的运行效率和稳定性。
三、传感器实现电机状态的监测3.1 传感器通常安装在电机上，用于监测电机的转速、温度、电流等参数。
3.2 传感器将监测到的数据传输给控制器，控制器根据这些数据调整电压和频率的增加速度。
3.3 传感器还可以实现对电机的实时监测和故障诊断，及时发现问题并采取措施。
四、软启动器的优点4.1 软启动器可以减少电机启动时的冲击和电流峰值，延长电机和相关设备的使用寿命。
4.2 软启动器可以提高电机的启动效率和稳定性，减少能源消耗和运行成本。
4.3 软启动器还可以实现对电机的智能控制，提高生产效率和产品质量。
五、软启动器的应用领域5.1 软启动器广泛应用于各种类型的电机启动，如交流电机、直流电机等。
5.2 软启动器适用于需要频繁启停和变频调速的场合，如风机、水泵等设备。
5.3 软启动器还可以与PLC等自动化控制系统配合使用，实现对电机的远程监控和控制。
总之，软启动器通过控制器、功率电子器件和传感器等部件的协同作用，实现了对电机启动过程的精确控制和保护，具有启动平稳、效率高、智能化等优点，广泛应用于各种工业领域。
软启动器简介
软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新颖电机控制装置，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
起动方式斜坡升压软起动斜坡恒流软起动阶跃起动脉冲冲击起动电压双斜坡起动限流起动突跳起动软起动器，国外称为Soft Starter。
它的主要构成是串接于电源与被控电机之间的三相反并联闸管及其电子控制电路。
运用不同的方法，控制三相反并联闸管的导通角，使被控电机的输入电压按不同的要求而变化，就可实现不同的功能。
运用串接于电源与被控电机之间的软起动器，控制其内部晶闸管的导通角，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加。
软起动一般有下面几种起动方式：斜坡升压软起动这种起动方式最简单，不具备电流闭环控制，仅调整晶闸管导通角，使之与时间成一定函数关系增加。
其缺点是，由于不限流，在电机起动过程中，有时要产生较大的冲击电流使晶闸管损坏，对电网影响较大，实际很少应用。
斜坡恒流软起动这种起动方式是在电动机起动的初始阶段起动电流逐渐增加，当电流达到预先所设定的值后保持恒定，直至起动完毕。
起动过程中，电流上升变化的速率是可以根据电动机负载调整设定。
电流上升速率大，则起动转矩大，起动时间短。
该起动方式是应用最多的起动方式，尤其适用于风机、泵类负载的起动。
阶跃起动开机，即以最短时间，使起动电流迅速达到设定值，即为阶跃起动。
通过调节起动电流设定值，可以达到快速起动效果。
脉冲冲击起动在起动开始阶段，让晶闸管在极短时间内，以较大电流导通一段时间后回落，再按原设定值线性上升，连入恒流起动。
该起动方法，在一般负载中较少应用，适用于重载并需克服较大静摩擦的起动场合。
软起动与传统减压起动方式的不同，笼型电机传统的减压起动方式有Y-q起动、自耦减压起动、电抗器起动等。
雷诺尔软启动器
雷诺尔软启动器三相鼠笼型异步电动机在启动或停车过程中，还存在着一系列的问题。
比如，全压起动时的冲击转矩对拖动系统的冲击，起动电流对电网的冲击。
另外，如果运行时电动机端电压超过其额定电压则铁损上升。
低于额定电压电动机铜损上升。
在停机时，如果拖动系统突然失去转矩，靠系统的摩擦转矩克服系统的滑行惯性停车，也给拖动系统带来诸多问题。
比如水泵的水沟锤现象等。
传统的电动机起动方式是用Y-△起动器和自耦降压起动器。
他们只能起动降低电动机电流对电网的冲击作用。
能保证电动机可靠的启动。
但他不能解决上述的其他问题。
JJR系列电机软启动器，采用智能化数字控制，以单片机为智能中心，可控硅模块为执行元件对电动机进行全自动控制，它使用各种负载的鼠笼型异步电动机起动。
使电动机在任何工况下均能平滑起动、保护拖动系统、减少起动电流对电网的冲击，保证电动机可靠的启动。
平滑减速停车，消除拖动系统的反惯性冲击。
完整的系统保护功能，延长系统的使用寿命，减低系统的维护成本，提高系统的可靠性。
兼容了所有起动设备的各种功能，是传统起动星三角起动、自耦减压起动、磁控减压起动等最理想的更新换代产品。
雷诺尔软启动器分为JJR系列低压软启动器（JJR5000系列，JJR2000系列，JJR1000系列）和RNMV系列中高压软启动器。
雷诺尔JJR5000系列软启动器产品系列：JJR5011,JJR5015,JJR5018,JJR5022,JJR5030,JJR5037,JJR5045,JJR5055,JJR50 75，JJR5090,JJR5115,JJR5132,JJR5160,JJR5200,JJR5250,JJR5320,JJR5400,JJR54 50,JJR5500,JJR5600雷诺尔软启动器JJR5000系列软起动器具有如下特点:1. 三种起动方式：电压斜坡起动方式可得到最大的输出转矩，恒流软起动方式最大的限制起动电流，重载起动方式可输出最大的起动转矩。
使用软起动器有哪些好处？分析
软启动器一、软起动器的主要分类1、根据电压分类：高压软启动器、低压软启动器；2、根据介质分类：固态软启动器、液阻软启动器；3、根据控制原理：电子式软启动器、电磁式软启动器；4、根据运行方式：在线型软启动器、旁路型软启动器；5、根据负载：标准型软启动器、重载型软启动器。
二、软起动器是如何实现轻载节能的？笼型异步电机是感性负载，在运行中，定子线圈绕组中的电流滞后于电压。
如电机工作电压不变，处于轻载时，功率因数低，处于重载时，功率因数高。
软起动器能实现在轻载时，通过降低电机端电压，提高功率因数，减少电机的铜耗、铁耗，达到轻载节能的目的；负载重时，则提高电机端电压，确保电机正常运行。
三、软起动器适用于哪些场合？原则上，笼型异步电动机凡不需要调速的各种应用场合都可适用。
目前的应用范围是交流380V（也可660V），电机功率从几千瓦到800kW。
软起动器特别适用于各种泵类负载或风机类负载，需要软起动与软停车的场合。
同样对于变负载工况、电动机长期处于轻载运行，只有短时或瞬间处于重载场合，应用软起动器则具有轻载节能的效果。
变频器是把工频电源(50Hz或60Hz)变换成各种频率的交流电源，以实现电机的变速运行的设备。
其中控制电路完成对主电路的控制，整流电路将交流电变换成直流电，直流中间电路对整流电路的输出进行平滑滤波，逆变电路将直流电再逆变成交流电。
对于如矢量控制变频器这种需要大量运算的变频器来说，有时还需要一个进行转矩计算的CPU以及一些相应的电路。
1. 整流器，它与单相或三相交流电源相连接，产生脉动的直流电压。
2. 中间电路，有以下三种作用：a. 使脉动的直流电压变得稳定或平滑，供逆变器使用。
b. 通过开关电源为各个控制线路供电。
c. 可以配置滤波或制动装置以提高变频器性能。
3. 逆变器，将固定的直流电压变换成可变电压和频率的交流电压。
4. 控制电路，它将信号传送给整流器、中间电路和逆变器，同时它也接收来自这些部分的信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
软启动器的性能及特点
软启动器对电机电流的检测，控制输出电压按一定线性加至全压，限制励磁启动电流，实现电机的软启动，它具有很强的抗干扰能力和控制能力，能避免在工作中受高电压和强电子的扰动。
软启动器采用数字控制触发，在软启动过程中是恒电流平滑加速，避免了对电网的冲击，启动电流可根据现场负载的需要在30 %～70 %Ue （Ue 为额定电压）范围内连续可调。
可以对软启动器参数进行调整，以最小电流获得最佳转矩，软启动器对机械方面的优点是可减少机械应力，延长电动机及附属机械使用寿命。
启动时间可以根据不同的负载进行设定，对启动时间进行最佳优化，在该时间范围内，电动机转速缓慢上升，具有缺相，三相不平衡，过载，过流等电机的全方位保护。
性价比高，操作简单，体积小，重量轻，安装调试方便，具有可控硅过热和过电压保护。
2. 1 没采用软启动器之前设备存在的问题
连轧厂冷剪机采用（星/ 三角）转换启动装置。
连轧厂冷剪机所带的飞轮重负载、大直径，在启动和停车过程中惯性大，切换瞬间出现高电流尖峰，电动机在启动时的冲击电流对电网电压波动也带来很大的影响，同时对控制设备产生很大的损害，经常烧接触器，需要经常进行更换，严重影响生产。
连轧厂的冷剪机在启动时出现故障会造成全线停产。
如果仅仅为启动电机而增大配电容量，显然不可取。
传统的降压启动没有从根本上解决问题。
2. 2 改造后采用的软启动器启动
软启动器是一种集软启动、软停车、轻载节能和多功能保护于一体的
电机控制装备。
实现在整个启动过程中无冲击而平滑的启动电机，而且可根据电动机负载的特性来调节启动过程中的各种参数，如限流值、启动时间等。
软启动工作原理与运行特点
三相交流异步电动机的启动转矩Ma 直接与所加电压的二次方有关，也就是说，只要降低电机接线端子上的电压就会影响这些值（见图1）。
软启动的工作原理是通过控制串接于电源与被控电机之间的三相反并联晶闸管的导通角使电机的端子电压从预先设定的值上升到额定电压（见图2）。
3. 1 软启动的主要启动方式
（1）电压双斜坡启动（见图3），在启动过成中，电机的输出力矩随电压的增加而增加，在启动时提供一个初始的启动电压Us ，Us 根据负载的大小可调，将Us 调到大于负载静摩擦力矩，产生最佳启动特性。
这时输出电压从Us 开始按一定的斜率上升，电机不断加速。
当输出电压达到达速电压Ur，电机也基本达到额定转速。
软启动器在启动过程中自动检测达速电压，当电机达到额定转速时，使输出电压达到额定电压。
（2）限流启动:就是电机的启动过程中限制其启动电流不超过设定值的软启动方式。
其输出电压从零开始迅速增长，知道输出电流达到预先设定的电流限值Im ，然后保持输出电流I < Im 的条件下逐渐升高电压，直到额定电压，使电机转速逐渐升高，达到额定转速。
连轧厂冷剪机中用的软启动器采用的是限流启动，减少传统方式中的在启动过程中有很大的长时间的启动电流，在启动完启动电压达到额定电压时断开软启动器的旁路接触器。
这种启动方式的优点是启动电流小，且可按需要调整。
对电网影响小，其缺点是在启动时难以知道启动压降，不能充分利用压降空间。
（3）突跳启动（见图4）:启动开始阶段，让晶闸管在极短的时间内全导通后迅速回落，这个时间可以人为地进行调节再按原设定的值线性上升，进入恒流启动，该启动方法适用于重载并需克服摩擦的启动场合。
4 软启动的应用场合
异步电动机凡不需要调速的各种应用场合都可使用，适用于各种风机类负载，需要软启动与软停车。
对于改变负载工况、电动机长期处于轻载运行，只有短时或瞬间处于满负荷运行场合，应用软启动器（不带旁路接触器）则具有轻载节能的效果。
5 结束语
通过了解软启动器的特点及使用性能，在连轧厂的使用与传统的降压启动设备进行比较，传统的控制方法由于在一些特殊的场合存在固有的弱点，已无法满足现代化设备的需要，所以选择智能型电动机启动设备软启动器，将是必然的发展方向。
