弯头尺寸的计算公式
For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use弯头尺寸的计算公式对弯头尺寸的计算公式这个话题有着自己独道的见解,下面经验之谈，希望大家多多学习。
1、1.5倍弯头中心高=通径*1.524,其实就是通径*倍数,将得出的结果的小数点后面的数字四舍五入取整数,如219的通径是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为100*1.524=152.4,取152。
（适用于DN100 及以上弯头曲率半径的算法方便快捷计算）。
2、戳高=中心高+弯头的半径,如1.5倍直径219的弯头的戳高=305+219/2=305+109.5=414.53、外弧长度=(中心高+半径)*3.14*2/360*度数,即(戳高)*3.14*2/360*度数,由此可以推算出90度弯头的外弧长度=戳高*3.14/24、内弧长度=(中心高-半径)*3.14*2/360*度数5、弯头的下料长度=弯头中心高*3.14/2*弯头外径/管材直径+(管材壁厚*3)+加工余量,如用180*8的管子下料,推制273的弯头,用以上公式可以算出,下料长度=381*1.57*273/180+24=931.22mm+加工余量。
For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。
弯管一般知识及计算下料
第一章煨管设备及弯管计算弯管按其制作方法不同，可分为煨制弯管、冲压弯管和焊接弯管。
煨制弯管又分为冷煨和热煨两种。
本章着重介绍常用煨管设备的结构特点、性能及操作等方面的知识，以及煨制弯管的下料计算。
第一节弯管的一般知识弯管是改变管道方向的管件。
在管子交叉、转弯、绕梁等处，都可以看到弯管。
煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。
因此，在施工中常被采用。
弯管的主要形式有：各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1—1所示。
弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时，管子的弯曲部分就较大，弯管就比较平滑；R较小时，管子的弯曲部分就较小，弯得就较急。
来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
室内采暖立支管与干管及散热器连接，管道与不在同一平面上的接点连接时，一般需采用来回弯。
U形管是成正半圆形的管件。
管子的两端中心线问的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头，经常用来连接上下配置的两个圆翼形散热器。
图1-1弯管的主要形式弧形弯管是带有三个弯曲角的管件。
中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子，在有冷热水供应的卫生设备配管时，经常采用弧形弯管。
弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制，圆钢的直径根据所煨管径的大小选用，10-14mm即可。
弯管的弯曲半径应按管径大小、设计要求及有关规定而定。
既不能过大，也末虚选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难；弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
弯头计算公式及相关尺寸
弯头计算公式及相关尺寸弯头是我们管道行业经常用到的管件，在施工、报价都会用到弯头重量、面积的计算。
对于刚入门的朋友有好多数据及相关尺寸不太明白，本着深入浅出的原则，用十几年的弯头制作经验，总结一下任意弯头计算公式以及相关尺寸的解释，希望对广大爱好管道行业的朋友是一个促进，把自己的管件水平提高起来。
一、弯头分类1.按它的曲率半径来分，可分为长半径弯头和短半径弯头。
长半径弯头指它的曲率半径等于1.5倍的管子外径，即R=1.5D.短半径弯头指它的曲率半径等于管子外径，即R=D。
公式中的D为弯头直径，R为曲率半径。
最常用的是为1.5D 的弯头，如果在合同中没有注明是1D或者1.5D，那么是要优化选用1.5D的。
我国最常用的执行标准有GB/T12459-2005，GB/13401-2005,GB/T10752-1995.2.按结构形状分，常见为圆形弯头，还有方形弯头等。
二、弯头的相关尺寸1.一般弯头必须知道以下数据，才能确定弯头。
角度、弯曲半径、口径、壁厚、材质。
例图这是虾米腰弯头，角度、90度弯曲半径1000mm、口径1000mm、壁厚1mm、材质Q235三、弯头理论重量的计算1.圆形弯头：（外径-壁厚）*壁厚*系数*1.57*公称通径*倍数系数：碳钢：0.02466不锈钢：0.02491合金0.0248390度弯头（外径-壁厚）*壁厚*系数（碳钢按0.02466）*1.57**公称通径*倍数/1000=90度弯头理论重量（公斤）例题：（1000-1）*1*0.02466*1.57*1000*1/1000备注：其他角度可以除以90再乘以角度。
2.方形弯头：1.57*R*方口周长*密度*厚度。
四、弯头面积的计算弯头面积计算如果重量计算出来了，就可以用重量/密度/厚度得数就是面积，不过要注意单位统一。
1.圆形弯头=1.57*R*口径*3.14；2.方形弯头=1.57*R*方口周长。
R代表弯曲半径，90度弯头计算方法。
保温弯头画法及计算
1、设需要做的弯头的度数为k；设中节节数为c；设弯曲半径与管径的倍数为m；设放样度数为a；设计算系数为n；设直长为x；设4线振辐长为y。
（就是4线减1线的余）那么：a=k除以（2C+2）n=a的正切值除以2x= a的正切值乘以（m-0.5）R（外径）y=nR2、倍系数：1线=02线=0.1343线=0.54线=15线=1.56线=1.8667线=23、如果把管子外周长12等分，那么各振辐线长为倍系数乘以y：1线=0乘以y2线=0.134乘以y3线=0.5乘以y4线=1乘以y5线=1.5乘以y6线=1.866乘以y7线=2乘以y4、以上各线值再加x就等于作图线长度，也就是每根作图线的长度=x+（y乘以倍系数）注意：1、没有经过皮厚处理。
2、如果把管子外周长24等分，那么各振辐线长为：（倍系数相应改变）1线=0乘以y2线=0.0341乘以y3线=0.134乘以y4线=0.2929乘以y5线=0.5乘以y6线=0.7412乘以y7线=1乘以y8线=1.2588乘以y9线=1.5乘以y10线=1.7071乘以y11线=1.866乘以y12线=1.966乘以y13线=2乘以y附：1、当k=90时：中节节数0 1 2 3 4 5 6 7a的正切值1 0.4142 0.2679 0.1989 0.1584 0.1317 0.1127 0.0985n 0.5 0.2071 0.1339 0.0995 0.0792 0.0658 0.0564 0.04922、因为常做的弯头是90度，中节数量是3节，如果把弯曲半径做成1倍的，那么就成了：x=y=0.1乘以管子外径（也就成了外径的十分之一，好记吧！），这时每根作图线的长度就分别是外径的十分之一乘以下面的：1线=12线=1.1343线=1.54线=25线=2.56线=2.8667线=33、再看下面：前面讲了倍系数：1线=02线=0.1343线=0.54线= 15线=1.56线=1.8667线=2只需要记住0、0.134、0.5、1、1.5、1.866、2我们再简化：0、0.134、0.5、1、1.5、1.866、2中，不好记的是0.134和1.866。

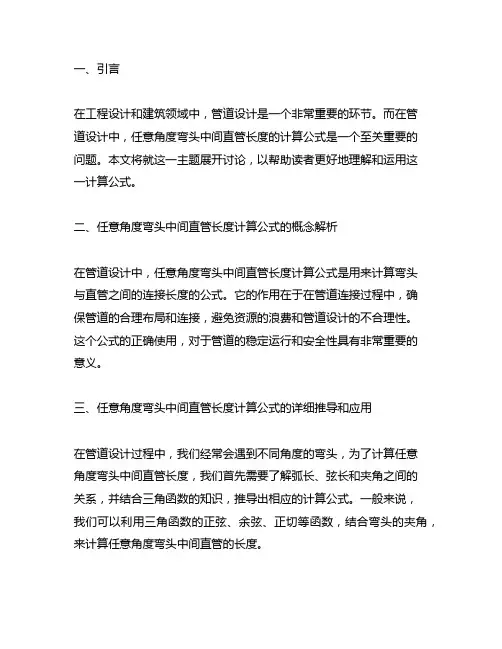

任意角度弯头中间直管长度计算公式
一、引言在工程设计和建筑领域中，管道设计是一个非常重要的环节。
而在管道设计中，任意角度弯头中间直管长度的计算公式是一个至关重要的问题。
本文将就这一主题展开讨论，以帮助读者更好地理解和运用这一计算公式。
二、任意角度弯头中间直管长度计算公式的概念解析在管道设计中，任意角度弯头中间直管长度计算公式是用来计算弯头与直管之间的连接长度的公式。
它的作用在于在管道连接过程中，确保管道的合理布局和连接，避免资源的浪费和管道设计的不合理性。
这个公式的正确使用，对于管道的稳定运行和安全性具有非常重要的意义。
三、任意角度弯头中间直管长度计算公式的详细推导和应用在管道设计过程中，我们经常会遇到不同角度的弯头，为了计算任意角度弯头中间直管长度，我们首先需要了解弧长、弦长和夹角之间的关系，并结合三角函数的知识，推导出相应的计算公式。
一般来说，我们可以利用三角函数的正弦、余弦、正切等函数，结合弯头的夹角，来计算任意角度弯头中间直管的长度。
四、任意角度弯头中间直管长度计算公式的实际应用案例为了更好地理解和应用这一计算公式，我们举例说明其在实际管道设计中的应用。
在工业生产中，如果需要连接两根管道。
其中一根管道需要设置一个45度的弯头，为了计算这个弯头后中间直管的长度，我们可以通过具体的公式和计算方法，得到准确的长度数据，从而实现合理的管道连接和布局。
五、总结与展望通过本文的讨论，我们对任意角度弯头中间直管长度计算公式有了更深入的理解。
这一计算公式在工程设计中具有重要的应用价值，我们需要在实际工作中不断总结和应用，以更好地服务于工程建设。
在今后的工作中，我们还可以进一步结合实际案例，深化对该计算公式的理解和应用，从而提高工程设计的质量和效率。
个人观点：任意角度弯头中间直管长度计算公式是管道设计中的重要工具，正确的理解和应用对于工程设计和建筑具有重要的意义。
希望通过不断的学习和实践，我们能够更好地掌握这一计算公式，为工程建设贡献自己的力量。

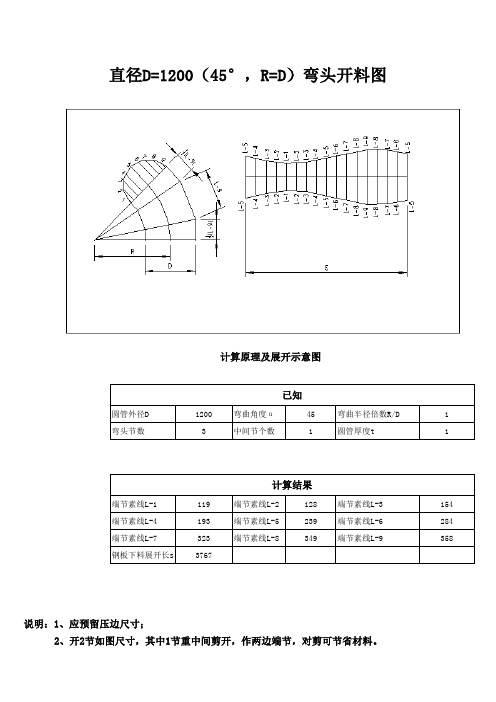

直径D=1200(45°,R=D)弯头开料图
323
端节素线L-8
349 端节素线L-9
358
钢板下料展开长s
3767
说明：1、应预留压边尺寸； 2、开2节如图尺寸，其中1节重中间剪开，作两边端节，对剪可节省材料。
展开示意图 边端节，对剪可节省材料。
பைடு நூலகம்
计算原理及展开示意图已知120045计算结果1191281541932392843233493583767直径d120045rd弯头开料图圆管外径d弯曲角度弯曲半径倍数rd圆管厚度t端节素线l1端节素线l2端节素线l3端节素线l4端节素线l5端节素线l6端节素线l7端节素线l8端节素线l9钢板下料展开长s说明

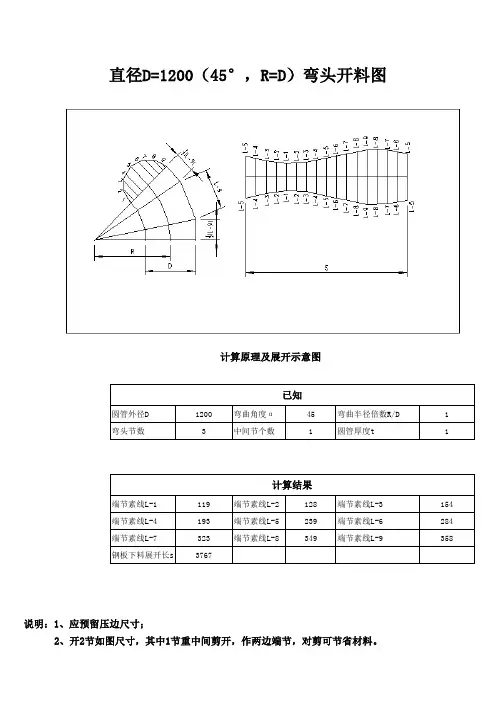

直径D=1200（45°，R=D）弯头开料图
计算原理及展开示意图
已知
圆管外径D 弯头节数
1200 弯曲角度α
45
弯曲半径倍数R/D
1
3
中间节个数
1
圆管厚度t
1
计算结果
端节素线L-1
119
端节素线L-2
128 端节素线L-3
154
端节素线L-4
193
端节素线L-5
239 端节素线L-6
284
端节素线L-7
管与管对接角度计算方法
管与管对接角度计算方法
180度减去夹角度数就是弯头度数
在管路系统中，弯头是改变管路方向的管件。
按角度分，有45°及90°180°三种最常用的，另外根据工程需要还包括60°等其他非正常角度弯头。
弯头的材料有铸铁、不锈钢、合金钢、可锻铸铁、碳钢、有色金属及塑料等。
与管子连接的方式有：直接焊接（最常用的方式）法兰连接、热熔连接、电熔连接、螺纹连接及承插式连接等。
按照生产工艺可分为：焊接弯头、冲压弯头、推制弯头、铸造弯头、对焊弯头等。
其他名称：90度弯头、直角弯等。
L（中间管长）=H(两管中心距)/sinx°
H————弯头两端的管道中心距离
L_______ 弯头之间的斜管长度。
第二章_第二节_弯管参数计算
图2-10 弯角在弯模上形成过程第二节 弯管参数计算弯管参数计算分两部分：一部分是关于管段实长、弯曲角和旋转角的计算；一部分是关于弯头的起弯点和管长总长度以及无余量下料长度的计算。
求解弯管参数的方法有图解法和计算法两种。
图解法是利用平面投影图，根据所给出的具体条件，在图上增加必要的辅助线，利用几何关系做出所需的参数，然后用长度标注、角度标注在计算机中直接量出。
计算法是根据所给出的管路各点的坐标值（或相对值），应用几何和三角函数或矢量代数进行人工计算，也可应用计算机进行计算。
计算的精确度只决定于给定的坐标值，与图形的绘制准确程度无关。
一、三角函数计算管子弯曲形状参数（一）弯角管子的弯角是指一根管子要弯成一定形状时，管子的一端所弯过的角度，一般用α表示，见图2-9所示。
如果用弯管机弯管，先将管子夹持在点A ， 随着弯模旋转，A 移至A '，如图2-10。
这时管段 P A 和Q A '与弯模处于相切位置，A 和A '是切点（即管子起弯点），弯角α就等于弯模所旋转的角度，即A AO '∠=α。
所以在使用弯管机弯管时，只要掌握好弯模旋转的角度，就能得到所需要的弯角。
管子的弯角数αn 与管段数n 的关系为αn =n -1。
一般地讲弯角︒<180α，具体计算方法如下： 1、 当弯角所在平面平行于投影面时，则投影 角与弯角相等，如图2-11所示。
x y tg =α xy arctg =α 2、当弯角所在平面不平行投影面时，则投影角不等于弯角，如图2-12所示。
图中：QF 是QR 在管段PSQ 所在平面内的投影；RF 垂直于上述平面；RF 垂直于SQ 并与SQ 的延长线相交于E 。
显然，EF ⊥QE ，并且QE=x ，EF=y ，RF=z 。
xz y QE RF EF QEREtg 2222+=+==α xz y arctg22+=α 显然，xyarctg=α是上述公式中当Z =0的特殊情况。
管道弯头下料最简单方法
管道弯头下料最简单方法
在管道安装工程中，弯头的下料是一个重要的环节。
弯头的下料方法有很多种，但最简单的方法是使用计算公式和辅助工具。
本文将介绍一种基于计算公式和辅助工具的简单方法，帮助您快速准确地完成弯头的下料工作。
一、计算公式
弯头的下料尺寸可以通过以下公式计算：
L = π×(R+r)×(θ/180)
其中，L为下料长度，R为弯头半径，r为直管半径，θ为弯曲角度。
根据不同弯曲半径和弯曲角度的组合，可以计算出相应的下料长度。
在实际操作中，可以根据具体情况选择合适的弯曲半径和角度，并使用计算公式得出下料长度。
二、辅助工具
除了计算公式外，还可以使用辅助工具来简化弯头的下料工作。
例如，弯头展开样板、弯头下料模板等。
这些工具可以帮助您快速准确地绘制弯头的展开图，并确定下料长度。
三、实际操作
在实际操作中，可以根据以下步骤进行弯头的下料：
1.根据计算公式或辅助工具，确定弯头的下料长度；
2.准备所需的材料和工具，如直管、切割机、打磨机等；
3.根据下料长度，使用切割机将直管切割成相应的长度；
4.将切割好的直管固定在弯头展开样板或弯头下料模板上；
5.使用打磨机将直管的一端打磨成所需的弧度；
6.将打磨好的弯头与直管焊接在一起，完成弯头的制作。
总之，通过使用计算公式和辅助工具，可以快速准确地完成弯头的下料工作。
在实际操作中，可以根据具体情况选择合适的工具和方法，提高工作效率和准确性。
弯管知识及计算下料
第一章煨管设备及弯管计算弯管按其制作方法不同，可分为煨制弯管、冲压弯管和焊接弯管.煨制弯管又分为冷煨和热煨两种。
本章着重介绍常用煨管设备的结构特点、性能及操作等方面的知识，以及煨制弯管的下料计算.第一节弯管的一般知识弯管是改变管道方向的管件。
在管子交叉、转弯、绕梁等处，都可以看到弯管。
煨制弯管具有较好的伸缩性、耐压高、阻力小等优点。
因此，在施工中常被采用.弯管的主要形式有:各种角度的弯头、U形管、来回弯(或称乙字弯)和弧形弯管等，如图1-1所示。
弯头是带有一个任意弯曲角的管件，它被用在管子的转弯处。
弯头的弯曲半径用R表示。
R较大时,管子的弯曲部分就较大，弯管就比较平滑；R较小时,管子的弯曲部分就较小,弯得就较急.来回弯是带有两个弯曲角(一般为135°)的管件。
来回弯管子弯曲端中心线间的距离叫做来回弯的高度，用字母h表示。
室内采暖立支管与干管及散热器连接,管道与不在同一平面上的接点连接时，一般需采用来回弯。
U形管是成正半圆形的管件。
管子的两端中心线问的距离d等于两倍弯曲半径R。
U形管可代替两个90°弯头,经常用来连接上下配置的两个圆翼形散热器。
图1—1弯管的主要形式弧形弯管是带有三个弯曲角的管件.中间角一般成90°，侧角成135°。
弧形弯管用于绕过其它管子，在有冷热水供应的卫生设备配管时,经常采用弧形弯管。
弯管尺寸由管径、弯曲角度和弯曲半径三者确定。
弯曲角度根据图纸和施工现场实际情况确定，然后制出样板，照样板煨制并按样板检查煨制管件弯曲角度是否符合要求。
样板可用圆钢煨制,圆钢的直径根据所煨管径的大小选用，10—14mm即可。
弯管的弯曲半径应按管径大小、设计要求及有关规定而定。
既不能过大，也末虚选得太小。
因为弯曲半径过大，不但用材料多，而且管子弯曲部分所占的地方也大，这样会给管道装配带来困难;弯曲半径选得太小时，弯头背部管壁由于过分伸长而减薄，使其强度降低，而在弯头里侧管壁被压缩，形成皱纹状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弯头中间短管简单计算方法图解
管道安装经常遇到两个平行弯头中间直管长度的计算，计算准确施工速度大大提高，节约人力物力，例如45度弯头中间短管计算方法、两30度弯头爬高中间短管的计算方法、90度弯头和45度弯头中间的短管是怎样算等等。
下面我就对中间短管简单方法进行例图讲解，希望对广大管道安装人员提供方便资料，施工计算不再是个难题。
一、首先了解弯头尺寸数据。
这个问题的对象估计是钢制无缝管件。
各种工业和民用管道安装工程中，所需要的对焊无缝管件，应符合GB/T12459-1990《钢制对焊无缝管件》的要求。
选用的管件其材质应与管道材质相同、外径相同、壁厚相同或稍厚。
弯头的规格见下图表：
1、任意弯头中心至端面的计算。
例如：30°弯头的长度需计算，最简单的就是查标准。
45°和30°具体的用怎么计算呢？
tan22.5°*弯曲半径就是45°弯头的高度H。
30度同理。
2、1.5倍弯头中心高=通径*1.524,其实就是通径*倍数,将得出的结果的小数点后面的数字四舍五入取整数,如219的通径是200,中心高即为200*1.524=304.8,取305;又如114的通径为100,中心高即为10 0*1.524=152.4,取152。
（适用于DN100及以上弯头曲率半径的算法方便快捷计算）。
3、戳高=中心高+弯头的半径,如1.5倍直径219的弯头的戳高=305+ 219/2=305+109.5=414.5
4、外弧长度=(中心高+半径)*3.14*2/360*度数,即(戳高)*3.14*2/360*度数,由此可以推算出90度弯头的外弧长度=戳高*3.14/2
5、内弧长度=(中心高-半径)*3.14*2/360*度数
二、45度弯头中间短管计算方法
1.首先计算45度弯头中心高度b，最简单的就是查标准。
计算半径*tan2
2.5°就是中心高度。
再是中心长度s1减去两边弯头的高度b，就是中间的短管长度x。
2.例图：
一般管道安装s管道中心高度可以现场测量，从而计算出s1.
三、两30度弯头爬高中间短管的计算方法
同理，就是30度弯头中心高度计算不太一样，首先计算中心高度，最简单的就是查标准。
半径*tan15°就是中心高度。
再是中心长度减去两边弯头的高度，就是中间的短管长度。
利用三角函数计算出中心长度。
四、90度弯头和45度弯头中间的短管是怎样算
同理，就是弯头中心高度计算不太一样，首先计算中心高度，最简单的就是查标准。
半径就是90度弯头中心高度。
45度的高度计算就不重复说了，
再是中心长度减去两边弯头的高度，一个90度的，一个45度的就是中间的短管长度。
利用三角函数计算出中心长度。
