防雷接地施工方案.

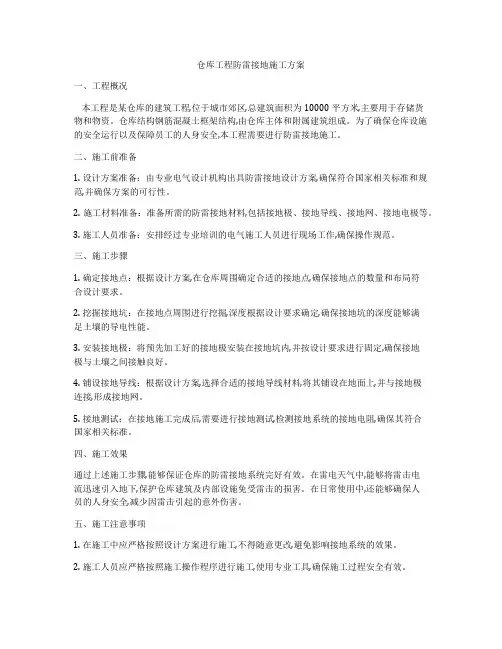

仓库工程防雷接地施工方案
仓库工程防雷接地施工方案一、工程概况本工程是某仓库的建筑工程,位于城市郊区,总建筑面积为10000平方米,主要用于存储货物和物资。
仓库结构钢筋混凝土框架结构,由仓库主体和附属建筑组成。
为了确保仓库设施的安全运行以及保障员工的人身安全,本工程需要进行防雷接地施工。
二、施工前准备1. 设计方案准备：由专业电气设计机构出具防雷接地设计方案,确保符合国家相关标准和规范,并确保方案的可行性。
2. 施工材料准备：准备所需的防雷接地材料,包括接地极、接地导线、接地网、接地电极等。
3. 施工人员准备：安排经过专业培训的电气施工人员进行现场工作,确保操作规范。
三、施工步骤1. 确定接地点：根据设计方案,在仓库周围确定合适的接地点,确保接地点的数量和布局符合设计要求。
2. 挖掘接地坑：在接地点周围进行挖掘,深度根据设计要求确定,确保接地坑的深度能够满足土壤的导电性能。
3. 安装接地极：将预先加工好的接地极安装在接地坑内,并按设计要求进行固定,确保接地极与土壤之间接触良好。
4. 铺设接地导线：根据设计方案,选择合适的接地导线材料,将其铺设在地面上,并与接地极连接,形成接地网。
5. 接地测试：在接地施工完成后,需要进行接地测试,检测接地系统的接地电阻,确保其符合国家相关标准。
四、施工效果通过上述施工步骤,能够保证仓库的防雷接地系统完好有效。
在雷电天气中,能够将雷击电流迅速引入地下,保护仓库建筑及内部设施免受雷击的损害。
在日常使用中,还能够确保人员的人身安全,减少因雷击引起的意外伤害。
五、施工注意事项1. 在施工中应严格按照设计方案进行施工,不得随意更改,避免影响接地系统的效果。
2. 施工人员应严格按照施工操作程序进行施工,使用专业工具,确保施工过程安全有效。
3. 在雷电天气中,施工人员必须停止施工工作,确保自身和他人的安全。
六、施工后验收接地施工完成后,需要由专业检测机构对接地系统进行验收,测试接地系统的接地电阻,确保其符合设计要求。
防雷接地工程施工方案
防雷接地工程施工方案一、工程概况防雷接地工程是为了保护建筑物、设备和人员免受雷击伤害而进行的重要工程。
通过合理设计和施工，将地面和建筑物中的电荷导入地下，将雷电的能量释放到土壤中，有效地防止雷击危害。
本工程施工方案旨在详细介绍防雷接地工程的施工过程，确保施工质量和安全。
二、工程内容1. 防雷接地系统的设计与选材：根据建筑物的结构和用途，确定需要设置的防雷接地系统的类型和规格。
选用符合国家标准的电缆、接地体和接地装置材料，确保电气连接的可靠性和导电性能。
2. 线路布线与接地装置设置：根据设计要求，对建筑物内外的线路进行布线，将所有设备、导线和设施通过合适的接地装置连接成一个完整的接地系统，确保雷电传导的畅通。
3. 接地体的安装与固定：在适当位置挖掘深度符合要求的接地坑，将接地体埋设其中，并采用专业工具将其固定牢固。
接地体的数量和位置应根据实际情况和设计要求确定，确保接地电阻符合规定值。
4. 接地网络的铺设与连接：设置地网和地线，将接地体之间、接地体与建筑物之间以及接地体与建筑物外围之间用导线连接起来，形成一个完整的接地系统网，确保接地的整体性和连通性。
5. 接地线与接地装置的联接：使用导线将接地装置连接到接地网上，确保整个接地系统处于同一大地点，并确保接地线对接的牢固性和导电性，排除可能的接触不良和松动现象。
6. 导线和设备的接地：对所有建筑物内设备和导线进行接地处理，确保设备和建筑物表面与大地的导通性，提高雷击的释放速度，避免雷击伤害和设备损坏。
三、施工步骤1. 施工前准备：根据设计要求和现场情况，确定施工的施工方案和措施，为施工做好准备。
清理施工现场，确保安全和场地整洁。
2. 确定接地体位置：根据设计图纸确定接地体的数量和位置，根据实际情况深挖接地坑，埋设接地体，保证接地电阻符合规定。
3. 设置地网和地线：根据设计要求和现场情况，设置地网和地线，确保地网均匀分布和地线牢固接地，保证接地系统的整体性和连通性。
防雷接地施工方案
防雷接地施工方案1. 概述防雷接地是一项重要的施工工作，旨在保护建筑物和设备免受雷击侵害。
本文将介绍一套完整的防雷接地施工方案。
2. 方案目标防止建筑物和设备被雷击，避免由此引发的火灾、爆炸或其他危险情况，保障人员和财产的安全。
3. 材料准备在进行防雷接地施工之前，需要准备以下材料：- 接地棒：使用高导电性的铜材或镀铜钢材制成，确保良好的导电性能。
- 铜排：具有良好导电性能的铜制材料，用于连接接地系统的各个部分。
- 电缆：选择阻燃材料制成的电缆，确保在雷击情况下不易燃烧。
- 接地装置：包括接地极、接地装置箱等，用于提供安全可靠的接地保护。
4. 施工步骤4.1 确定接地点根据建筑物的结构和用途，确定合适的接地位置。
通常，选择离建筑物最近的水平土壤层作为接地点。
4.2 安装接地棒在接地点附近挖掘足够深度和直径的坑，将接地棒垂直插入坑中，并确保与周围土壤充分接触。
4.3 安装铜排将铜排连接到接地棒，通过埋地或地下管道将其与建筑物的主要金属结构（例如钢筋混凝土柱）相连。
4.4 安装电缆使用阻燃电缆将接地棒和铜排连接在一起，确保电缆的绝缘性能良好，以避免可能的短路或火灾。
4.5 安装接地装置根据具体需求，选择适当的接地装置，并按照制造商提供的说明进行安装和接线。
4.6 测试和保养完成施工后，进行接地系统的测试，确保接地电阻符合要求。
定期检查接地系统，保持其良好的工作状态。
5. 采取的措施为了提高防雷接地系统的效果，可以采取以下措施：- 增加接地棒的数量和长度，提高接地电阻的质量。
- 使用接地装置提供附加的保护，如避雷针等。
- 对建筑物的导电部分进行良好的接地，以分散和消除雷击能量。
6. 结论防雷接地施工方案是保障建筑物和设备安全的重要一环。
合理选择材料，严格按照施工步骤进行操作，并采取适当的措施，能够有效避免雷击带来的危害。
定期检查和维护接地系统，保持其良好的工作状态，是防止雷击侵害的关键。
电杆防雷接地施工方案
电杆防雷接地施工方案1. 引言在电力线路的设计和施工中，为了保证电杆和其上的设备免受雷击的危害，必须进行有效的防雷接地施工。
本文将介绍一种常见的电杆防雷接地施工方案。
2. 施工前准备工作在进行电杆防雷接地施工前，需要进行以下准备工作：•确定接地设备的种类和数量；•检查接地设备的质量和完好性；•清理电杆及其周围的杂物；•确定接地点的位置和数量。
3. 施工步骤3.1. 定位接地点根据设计要求，确定接地点的位置和数量。
一般情况下，每个电杆至少需要一个接地点。
3.2. 清理接地点周围的土壤清理接地点周围的土壤，确保土壤质量良好，没有杂物和石块等障碍物。
3.3. 挖掘接地井根据设计要求，在接地点处挖掘一个深度不小于1.5米的接地井。
接地井的直径应根据接地设备的尺寸确定，一般不小于50厘米。
3.4. 安装接地设备将预先准备好的接地设备安装在接地井中。
接地设备一般包括接地体、接地引下线、接地极等。
3.5. 连接接地引下线将接地引下线连接到接地设备上，并确保接地引下线没有接触到地下管线等其他设施。
3.6. 填埋接地井填埋接地井，使用优质的导电性土壤将接地井填满，并确保填埋完整，接地设备没有露出地表。
3.7. 测试接地效果完成接地施工后，使用专用的测试仪器对接地的效果进行测试。
测试结果应符合设计要求。
4. 施工注意事项在进行电杆防雷接地施工时，需要注意以下事项：•施工人员必须具备相关的电力施工资质和安全技能；•接地设备必须符合相关的国家标准和规定，确保质量可靠；•施工现场必须保持整洁，并遵守相关的安全规范；•操作人员必须正确使用个人防护装备，如手套、防护眼镜等；•施工过程中，必须进行现场检查和监控，确保施工质量和安全。
5. 总结通过合理的电杆防雷接地施工方案，可以有效防止电杆和其上的设备受雷击的危害。
施工时需要注意施工前的准备工作、施工步骤的安排以及施工注意事项。
只有确保施工质量和安全，才能实现电杆防雷接地的有效保护作用。
光伏区防雷接地施工方案
光伏区防雷接地施工方案一、设计方案在设计光伏区的防雷接地系统时，需要遵循国家和地方的相关标准和规范。
设计方案应考虑光伏区的地理位置、气候特点、土壤电阻率等因素。
防雷接地系统主要包括接地极、接地线和接地网。
接地极应采用热镀锌钢材，并深埋于地下，接地线应采用截面积足够大的铜绞线或铝绞线，接地网应确保每个光伏组件和逆变器都有良好的接地连接。
二、施工规范在施工过程中，应严格按照设计方案进行施工，确保接地极的埋设深度、接地线的连接方式、接地网的布局等都符合设计要求。
同时，施工人员应具备相应的专业知识和技能，施工过程中应注意安全，避免发生触电等事故。
三、现场安全光伏区的现场安全是施工过程中需要重点考虑的问题。
施工现场应设置明显的安全警示标识，并采取必要的安全措施，如安装漏电保护器、定期检查电气设备等。
同时，施工人员应穿戴防护用品，确保自身安全。
四、检测验收施工完成后，应对防雷接地系统进行检测验收。
检测内容包括接地电阻、接地线连接情况等。
验收过程中应严格按照相关标准和规范进行，确保防雷接地系统的性能符合要求。
五、定期检查为确保防雷接地系统的长期稳定运行，应定期进行检查和维护。
检查内容包括接地电阻的测量、接地线和接地网的完好性等。
对于发现的问题应及时处理，确保系统的正常运行。
六、雷电预警光伏区应建立完善的雷电预警系统，以便在雷电天气来临前及时采取防范措施。
雷电预警系统应包括雷电监测设备、预警信息发布平台等。
在雷电天气来临前，应及时通知施工人员暂停作业，确保人员安全。
七、雷电保护在光伏区内部署雷电保护设备，如避雷针、避雷器等，以减少雷电对光伏系统的影响。
同时，应确保雷电保护设备的正常运行和定期维护，确保其能够在关键时刻发挥作用。
八、应急处理在光伏区施工过程中或运行过程中，如遇到雷电天气或其他紧急情况，应有相应的应急处理措施。
应急处理措施应包括人员疏散、设备关停、故障排除等。
同时，应建立健全应急处理机制，明确各级人员的职责和应对措施，确保在紧急情况下能够迅速、有效地进行处置。
风力发电防雷接地施工方案
风力发电防雷接地施工方案1. 引言风力发电作为一种可再生的清洁能源，受到越来越多的关注和应用。
然而，在风力发电场建设过程中，由于风力发电机组的高度和立体结构，以及所处环境的复杂性，雷击是一个常见问题。
为了保护风力发电机组和相关设备不受雷击的影响，需采取合适的防雷接地施工方案。
本文将介绍一种风力发电防雷接地施工方案，以确保风力发电场的设备和人员的安全。
该方案主要包括以下几个方面：选择合适的接地材料、接地设计、接地电阻测试、施工要点等。
2. 接地材料选择接地材料的选择是防雷接地施工的基础，需要考虑材料的导电性能、耐腐蚀性能和耐久性等因素。
常用的接地材料包括铜、镀锌铁、铝等。
在风力发电场的防雷接地中，一般选择铜作为接地材料，因为铜具有导电性能好、抗腐蚀性能强的特点，适用于各种复杂环境。
3. 接地设计风力发电场的防雷接地设计需要考虑到多种因素，包括地质条件、设备排布、雷电活动频率等。
首先，需要确认接地点的选取。
接地点应选择在地势最低的位置，以确保雷电击中后电流能顺利通过地下传导，减少对设备的影响。
其次，需要合理布置接地装置。
根据设备排布和雷电活动频率，合理安排接地装置，使其能够覆盖整个风力发电场，并确保有效接地。
最后，需要合理规划接地导线的走向和长度。
接地导线应尽量短，减少电阻，提高接地效果。
同时，接地导线的走向也应尽量避免与其他电缆和设备产生干扰。
4. 接地电阻测试接地电阻是评估接地效果的重要指标，需要进行定期测试和检查。
常用的接地电阻测试方法包括三线法和四线法。
其中，三线法适用于小型接地，四线法适用于大型接地。
测试结果可以通过比较测试前后的接地电阻值，来评估接地的有效性。
在测试过程中，需要确保接地导线与测试仪器的连接良好，并排除其他因素对测试结果的干扰。
测试结果应记录并保存，以备后续参考和对比。
5. 施工要点在风力发电防雷接地施工过程中，需要注意以下几个要点：•施工前需进行详细的方案设计和风险评估，确保施工过程的安全性。
仓库防雷接地施工实施方案
仓库防雷接地施工实施方案
仓库防雷接地施工实施方案主要包括以下几个步骤：
1. 设计方案：根据仓库的特点、大小和雷电活动的情况，确定接地装置的类型和数量，并设计接地装置的布置方案。
同时，根据仓库的具体情况，确定接地装置的材质和规格。
2. 施工准备：包括准备所需的材料和工具，并根据设计方案确定施工流程和施工方法。
同时，组织施工人员进行必要的培训，确保施工过程安全可靠。
3. 现场施工：按照设计方案和施工准备的流程进行施工。
主要包括以下几个方面的工作：
- 清理施工区域：清除施工区域的障碍物和杂草，并确保工作区域的整洁。
- 钻孔：根据设计方案，在仓库周围钻孔，并确保钻孔的深度和直径符合要求。
- 安装接地装置：将接地装置按照设计方案安装在钻孔中，并确保装置的稳固和与地面的良好接触。
- 连接接地装置：根据设计方案，将接地装置与主接地系统连接，确保接地装置与主接地系统的良好连接。
- 接地装置保护：根据设计方案，在接地装置周围埋设防雷接地装置，确保接地装置的安全可靠。
4. 检测和验收：施工完成后，进行接地系统的检测和验收。
主要包括以下几个方面的工作：
- 接地电阻测试：使用专门的测试仪器对接地系统进行电阻测试，确保接地系统的电阻符合要求。
- 接地连接测试：检查接地装置与主接地系统的连接情况，并使用测试仪器进行连接测试，确保连接可靠。
- 安全测试：对接地系统进行安全测试，确保系统的安全性能符合要求。
- 验收：根据验收标准对接地系统进行验收，确保系统的可操作性和可靠性。
通过以上几个步骤的施工实施，可以有效地确保仓库防雷接地施工的质量和安全性，为仓库提供有效的雷电保护。
厂区防雷接地施工方案
厂区防雷接地施工方案1．项目概况：#3标防雷接地施工范围包括输煤（不含煤仓间）、翻车机、燃油系统、化学水处理系统、循环水区域、污水系统、制氢站、除灰柱塞泵房、升压站，主要工程量按各卷册图纸量为准。
2．目的2．1．使防雷接地施工满足图纸规范等规定要求。
2．2．依据防雷接地标准指导施工者接规定进行施工。
2．3．向施工人员进行技术交底，使其明确工作范围。
2．4．满足业主要求，确保施工质量，保证安全文明施工。
3．要求具备的条件3．1．施工作业环境。
接地装置的安装应配合建筑工程的施工3．2．相关工序3．2．1．施工人员组成：质检员一人，安全员一人，中级工十人，初级工十五人3．2．2．施工图纸完整3．2．3．接地材料齐全3．3．机械设备：电焊机5台无齿锯2台台式钻床1台接地摇表1只4．施工方案的确定4．1．防雷接地施工按各区域范围施工，与主厂房接地网连接部分施工范围按业主监理规定的厂区道路为标志，过道路一米为界限，先施工单位敷设完地线，做好标志，后施工方负责连接。
4．2．防雷接地项目施工根据建筑工程施工的进度进行，涉及进建筑物内部的地线，应及时根据土建工期进行，以免造成重复工作。
4．3．接地线焊接完成，必须经验收合格后，方可进行隐蔽。
5．实施程序5．1．施工流程图5．2．施工工艺要求5．2．1．接地体顶面埋设深度应符合设计规定。
当无规定时不宜小于0.6m。
角钢及钢管接地体应垂直配置。
除接地体外，接地体引出线的垂直部分和接地装置焊接部位应作防腐处理；在作防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
5．2．2．垂直接地体的间距不宜小于其长度的2倍。
水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
5．2．3．接地线应防止发生机械损伤和化学腐蚀，在与公路及其他可能使接地线遭受损伤处，均应用管子或角钢等加以保护。
接地线在穿过墙壁，楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房防雷工程 页脚内容 防雷接地施工方案
编制人： 审核人： 审批人：
中铁五局深圳地铁6号线二期主体工程6111标五工区项目部 机房防雷工程
页脚内容 机房防雷工程
页脚内容 目录 一、编制依据及范围 ................................................................................... 0 二、工程概况 ................................................................................................. 0 三、防雷接地系统方式 .............................................................................. 2 四、施工部署 ................................................................................................. 3 五、专业与结构配合 ................................................................................... 4 六、工艺流程及方法 ................................................................................... 5 七、质量保证措施 ........................................................................................ 8 八、接地测试和要求 ................................................................................. 10 九、绿色环保及安全保证措施 ............................................................... 10 机房防雷工程
页脚内容 一、编制依据及范围 （1） 编制依据： 1)施工图纸：深圳市城市轨道交通6号线二期工程施工图设计第十八篇停车场第七册电力设计第一分册运用库第一部分运用库2区、咽喉区综合接地 2）图纸会审记录及设计变更； 3）《建筑电气工程施工质量验收规范》 （GB50303-2002）； 4）《建筑电气通用图集》 92DQ13； 5）《常用电气设备安装》； 6)《等电位联结安装》 02D501-2 7)《建筑工程资料管理规程》DBJ01-51-2003 （2） 编制范围 本方案的编制范围为深圳地铁6号线二期工程6111标民乐停车场运用库的防雷接地系统工程。
二、工程概况
（1）工程概况： 深圳地铁6号线民乐停车场运用库防雷接地系统为利用桩基、承台、地梁等主筋（不小于18）通过焊接连通作为接地体，利用柱内主筋作为防雷引下线，利用屋面自然钢筋焊接连通及在女儿机房防雷工程 页脚内容 墙上敷设16镀锌钢筋作为防雷网，整个防雷系统接地电阻不大于1欧姆。 （2）现场布置情况: 电气材料、成品堆放区位置等详见下图：施工现场平面布置图
（4）工作难点: 1)管理方面的难点： 结构工程中电气施工队伍与土建队伍的配合、交叉作业等方面，给水电施工在人员管理、现场材料的堆放、现场施工等方面都要有相应的管理措施。 机房防雷工程 页脚内容 2)技术难点： 本工程需要焊接的数量大、焊接点多、施工中需着重控制预留点的标高、以保证各电位、各系统安装的准确。
三、防雷接地系统方式
本工程按三类防雷设计。电气接地系统采用TN-S的接地型式。民乐停车场内的低压电气设备的工作接地、保护接地、防雷接地、电子信息系统接地共用接地装置，接地电阻不大于1欧姆。 所有进出运用库的金属管线都进行总电位连接。建筑物的防雷装置应满足防直击雷、防雷电感应及雷电波的浸入。在屋顶沿女儿墙采用φ16热镀锌圆钢作避雷带。突出屋面的所有金属构建、金属物体等均与避雷带可靠焊接。突出屋面的所有非金属构筑物或管道均在其上方装设避雷带。利用建筑物钢筋混凝土柱内两根φ18以上主筋通常焊接作为防雷引下线。引下线间距不大于18米。在四角及部分外墙引下线在室外地面上0.5米处设置室外预埋钢板，为人工接地体预留条件。本工程配电系统工作接地、电气设备的保护接地、防雷接地、电子信息系统接地等采用联合接地系统：要求接地电阻不大于1欧姆，当实测不能满足要求时，利用防雷接地引下线设置的镀锌钢板，增设人工接地极。 机房防雷工程
页脚内容 四、施工部署
(1)施工计划：计划开工日期：2017年6月8日，工期：360日历天。根据本工程防雷接地系统的特点、土建专业部署方式及交叉做业的施工要求，防雷接地系统的施工分为四个阶段，分别为地下接地体焊接安装阶段、引下线焊接安装、屋面避雷带及设备接地安装阶段、防雷接地系统调试阶段。生产的进度计划以配合土建的结构施工为主线，预埋部分确保不影响结构的施工和系统的安装要求。 (2)施工进度、机具及劳动力配备计划 1）本工程施工进度计划、各阶段的划分情况、劳动力安排详见下表：
施工阶段 地下结构阶段 地上结构阶段 装修阶段 调试阶段 计划划工期 开始 日期 2017.6.9 2017.10.30 2018.9.28 2019.4.11
完工 日期 2017.10.30 2018.9.28 2019.4.10 2019.7.20
作业内容 运用库2区地下室接地网格及接地干线焊接预留各设备接地端子各层柱内引下线焊接，各设备接地端子屋面避雷带焊接，室内接地干线的安装，防雷接地系统调试，配合各分系统调试，机房防雷工程 页脚内容 板 板预留，并对接地电阻进行过程测试 设备与接地系统的连接，接地系统的完善 电气总系统的联合调试及清理交工
施工人数 5 5 5 3 2）施工设备配备计划表： 机具名称 单位 数量 电焊机 台 4 电钻 把 2 电锤 把 4 接地摇表 台 1 压线钳 把 2
五、专业与结构配合
（1）系统的整体施工计划与土建计划要求同步，各阶段的施工计划应与结构施工计划进行横向的联系后确定。 （2）施工中应密切配合结构施工进程，合理地安排交叉施工作业时间和作业面。 （3）在工序交接作业时，在一道工序做业完毕后，须进行双方同意后方可进入下一道工序的作业。 机房防雷工程 页脚内容 （4）在进行端子板、测试板及其它预埋件预留作业时，土建应配合提供满足电气施工用的各种标高线、轴线、墙皮线等相应的数据，电气工长必须认真地核对无误后方可安排施工。 （5）土建或专业方面若有变更而涉及对方做法的改变时应及时进行联系，并做好配合工作。 （6）电气隐检工程必须在质检员、监理验收合格后土建结构施工方可进入下一道工序作业。 （7）土建或专业工程交叉作业时应注意保护已完的成品、半成品，对成品，半成品的保护应有统一的保护制度，土建、专业的施工工长应协调沟通好，做好双方成品、半成品的保护工作。
六、工艺流程及方法
(1）防雷接地系统的工艺流程： 防雷接地装置安装
引下线敷设间层接地连接地端子板与引出点预屋面避雷带安装 等电位连接及刷银粉 接地系统摇测 机房防雷工程 页脚内容 （2）施工方法： 1）施工图纸熟悉：读通电气施工图纸，对本工程的防雷接地系统总体组成情况充分了解，并对系统施工各部位的土建结构图及其它专业与有交接的相关图纸进行认真的阅读了解。根据系统的实际情况和施工要求确定接地装置的安装部位和连接方法；确定引下线、接地端子板、管道接地点、设备接地点的安装部位和方法；确定避雷带、接地干线的安装部位和施工方法。对图纸中的变更要及时地反应到施工中，并做好与其它专业的对口联系工作。 2）地下接地装置的安装：本工程利用桩基及结构基础地梁主筋做自然接地体，按设计图尺寸位置要求，标好位置,将建筑物基础地梁上的上层主筋中的两根通长焊接成基础接地网，接地网钢筋搭接焊好,再将立柱主筋(不少于2根)底部与桩基地梁筋搭接焊接,并在室内室外地面以上将主筋焊接接地预留钢板,做好标记,以便检查使用。 3)引下线的安装：利用建筑物钢柱或混凝土柱内外侧两根Φ18主钢筋做防雷引下线，引下线平均间距不大于18米，防雷引下线顶端与避雷网焊接连通，下端与基础内作为接地装置的钢筋焊接连通，避雷带引下线及接地装置的连接采用搭接焊接。在引下线上到屋面处甩出女儿墙，并与屋面避雷带进行焊接连接，引下线与接地装置、避雷带的搭接均采用圆钢双面焊接，焊接长度必须满足规范要求，搭接做法参见《建筑电气通用图集》92DQ13.13-27。在接地引下线的施工中要密切配合土建的施工进度并用白色（红色）油漆做好标记，土建结构柱内的主筋施工完毕、封模之前及时对作为引下线的主筋进行连
