砂浆分层度仪校验方法
水泥砂浆分层度仪校准方法(JTJZ 03-18)
水泥砂浆分层度仪校准方法（JTJZ 03-18）
1 适用范围
本方法适用于水泥砂浆分层度仪的校准。
2 技术要求
2.1 仪器应带有铭牌（包括仪器名称、型号规格、出厂编号、出厂日期、制造厂等）、合格证，使用说明书。
2.2 分层度仪应由金属板制成，其内壁应光滑，上下层可用螺栓连接，连接处需加宽为3~5mm，并有橡胶垫圈。
2.3 分层度筒：内径（150±1）mm，上节高（200±1）mm，下节高（100±1）mm。
3 校准项目
3.1 外观检查。
3.2 分层度筒尺寸。
4 校准环境及校准器具
4.1 校准环境：校准工作应在室内进行，环境温度为（20±5）℃，相对湿度不大于85%，校准现场应洁净，周围无影响校准结果的振动、污染、腐蚀性气体。
4.2 校准器具：三用游标卡尺量程不小于300mm，分度值为0.02mm。
5 校准方法
5.1 外观检查：按照本方法2.1条、2.2条要求进行测量检查。
5.2 分层度筒尺寸校准：用三用游标卡尺测量分层度筒内径及上下层高度，每120°测量1次，共测量3次，每次测量结果均应满足技术要求。
6 校准周期
校准周期一般不超过12个月。
7结果处理
填写校准记录表，提交审核确认。
水泥砂浆分层度仪校准记录表。
砂浆稠度和分层度试验方法

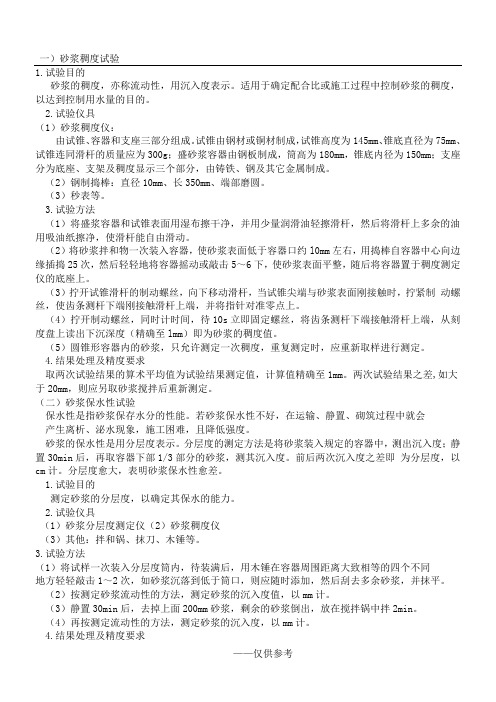

砂浆稠度和分层度试验方法-CAL-FENGHAI.-(YICAI)-Company One1一）砂浆稠度试验1.试验目的砂浆的稠度，亦称流动性，用沉入度表示。
适用于确定配合比或施工过程中控制砂浆的稠度，以达到控制用水量的目的。
2.试验仪具（1）砂浆稠度仪：由试锥、容器和支座三部分组成。
试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
（2）钢制捣棒：直径10mm、长350mm、端部磨圆。
（3）秒表等。
3.试验方法（1）将盛浆容器和试锥表面用湿布擦干净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
（2）将砂浆拌和物一次装入容器，使砂浆表面低于容器口约l0mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
（3）拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制动螺丝，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。
（4）拧开制动螺丝，同时计时间，待10s立即固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至lmm）即为砂浆的稠度值。
（5）圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样进行测定。
4.结果处理及精度要求取两次试验结果的算术平均值为试验结果测定值，计算值精确至1mm。
两次试验结果之差,如大于20mm，则应另取砂浆搅拌后重新测定。
（二）砂浆保水性试验保水性是指砂浆保存水分的性能。
若砂浆保水性不好，在运输、静置、砌筑过程中就会产生离析、泌水现象，施工困难，且降低强度。
砂浆的保水性是用分层度表示。
分层度的测定方法是将砂浆装入规定的容器中，测出沉入度；静置30min后，再取容器下部1/3部分的砂浆，测其沉入度。
砂浆稠度仪校验规程
砂浆稠度仪校验规程1目的1.1本方法适用于新购的、使用中和修理后的砂浆稠度仪的校验。
2技术要求2.1仪器应有下列标志：名称、规格型号、制造厂、出厂编号、出厂日期等。
2.2应有产品合格证和产品说明书。
2.3仪器外观完好，不应有锈蚀、碰伤、显著划痕及影响准确度的其他缺陷。
2.4试锥在立柱上自由滑动，可沉入深度(0-145) mm2.5锥体与滑竿合重：(300± 2) go2. 6锥体几何参数：圆锥角：30°高度：(145 士0. 5 ) mm锥体直径：(75 士0. 5 ) mm2. 7金属筒：高度(180 士0.5 ) mm内径(130 ± 0. 5 ) mm2. 8表盘最小刻度值：1mm3校验项目3.1测量锥体的圆锥角。
3.2测量锥体的高度和锥底直径3.3称柱体与滑竿的合重3.4表盘刻度误差的校验。
4环境条件及校验用标准器具4.1环境条件温度20C 士10C,环境相对湿度不大于85%校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。
4.2校验用标准器具4.2. 1分度值T的万能角度尺。
4.2.2分度值0. 02mm的游标卡尺，量程不小于200mm4.2.3分度值0. lg的天平，量程不小于500g o4.2.4校验用的计量器具经计量检定合格，并在检定周期内。
5校验方法5.1用万能角度尺测量锥体的圆锥角。
5.2用游标卡尺分别取3个位置测量锥体的高度和锥底直径，金属筒高度及直径，以3次测量值的平均值作为测量结果。
5.3用天平称量锥体与滑竿的合重，应在（300 士2） g范围内，否则为合格。
6校验结果处理6.1全部校验项目均符合技术要求为合格。
6.2校验周期为12个月7校验记录7. 1砂浆稠度仪校验记录。
砂浆稠度仪校验记录校验编号:复核人： 下次校验日期:校验用标准器具名称:校验员： 校验日期:。
砂浆稠度和分层度试验方法
一）砂浆稠度试验1.试验目的砂浆的稠度，亦称流动性，用沉入度表示。
适用于确定配合比或施工过程中控制砂浆的稠度，以达到控制用水量的目的。
2.试验仪具（1）砂浆稠度仪：由试锥、容器和支座三部分组成。
试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
（2）钢制捣棒：直径10mm、长350mm、端部磨圆。
（3）秒表等。
3.试验方法（1）将盛浆容器和试锥表面用湿布擦干净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
（2）将砂浆拌和物一次装入容器，使砂浆表面低于容器口约l0mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
（3）拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制动螺丝，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。
（4）拧开制动螺丝，同时计时间，待10s立即固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至lmm）即为砂浆的稠度值。
（5）圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样进行测定。
4.结果处理及精度要求取两次试验结果的算术平均值为试验结果测定值，计算值精确至1mm。
两次试验结果之差,如大于20mm，则应另取砂浆搅拌后重新测定。
（二）砂浆保水性试验保水性是指砂浆保存水分的性能。
若砂浆保水性不好，在运输、静置、砌筑过程中就会产生离析、泌水现象，施工困难，且降低强度。
砂浆的保水性是用分层度表示。
分层度的测定方法是将砂浆装入规定的容器中，测出沉入度；静置30min后，再取容器下部1/3部分的砂浆，测其沉入度。
前后两次沉入度之差即为分层度，以cm计。
砂浆分层度仪校验方法
砂浆分层度仪校验方法本方法适用于新的或使用中的以及修理后的砂浆分层度仪校验。
（一）本仪器是用于测定砂浆在运输及停放时的保水能力，即砂浆组成稳定性的专用仪器。
（二）技术要求2.1 外观：内外表面平整光洁，无凹凸部位，顶面与底面应相互平行，并与圆柱轴线垂直，圆筒与底板应垂直。
2.2 圆筒尺寸：上节净高为200mm±1mm，下节净高为100mm±1mm，内径均为150mm±1mm。
（三）检查用标准器具3.1 游标卡尺：精度为0.02mm，量程300mm。
3.2 直角尺：分度值1mm，量程≥400mm。
（四）检查方法4.1 感官目测检查第2.1项，其中圆筒与底板垂直度用直角尺检测是否符合技术要求。
4.2 用游标卡尺测量圆筒的内径、上节和下节高度。
（五）校验结果处理全部校验项目均符合技术要求为合格，合格者方可使用。
（六）校验周期一年。
（七）附录校验记录表格式。
砂浆分层度校验记录SS-021仪器管理编号：_____________________ 校验编号：出厂编号、型号：校验日期：仪器制造厂：主管：核验：校验：路面构造深度测定仪自校规程本方法适用于新的或使用中的以及修理后的路面构造深度测定仪校验。
（一）本仪器是用于测定路面表面的宏观粗糙度。
（二）技术要求2.1 量筒：容积为25ml±0.15ml。
（三）检查用标准器具3.1 天平：500g，精度0.01g。
（四）检查方法将量筒洗净烘干至恒重，称其质量m1(g)。
用20℃±5℃饮用水装满量筒，用玻璃板紧贴筒口滑移，如有气泡则向筒内加水排除，擦净外壁称重m2，计算筒中水重，即得出其容积V，以两次结果的平均值为检查值。
（五）校验结果处理全部校验项目均符合技术要求为合格，合格者方可使用。
（六）校验周期一年。
（七）附录校验记录表格式。
路面构造深度校验记录SS-021仪器管理编号：_____________________ 校验编号：出厂编号、型号：校验日期：仪器制造厂：主管：核验：校验：荷兰触探仪校验规程本方法适用于新的或使用中的以及修理后的荷兰触探仪校验。
【砂浆分层度测定仪】砂浆分层度测定仪三个常见问题
【砂浆分层度测定仪】砂浆分层度测定仪三个常见问题1.砂浆分层度测定仪的试验步骤介绍砂浆分层度测定仪紧要用于测得砂浆在运转及停放时的保水本领即稠度的稳定性。
砂浆分层度测定仪参数：内径：150mm 。
上节高：200mm 。
下节高：100mm 。
砂浆分层度测定仪构成：由试锥、容器和支座三部分构成。
试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
钢制捣棒：直径10mm、长350mm、端部磨圆。
秒表等。
砂浆分层度测定仪试验步骤：将拌和好的砂浆先进行稠度试验，然后将同批砂浆（或经稠度试验的砂浆重新拌和均匀）一次注满分层度筒。
静置30分钟后，再取容器下部1/3部分的砂浆即：去掉上层20厘米砂浆，然后取出底层10厘米砂浆重新拌匀再测定砂浆稠度。
两次砂浆稠度的差值，即为砂浆的分层度（厘米）。
砂浆的分层度应取两次试验结果的算术平均值。
2.砂浆分层度测定仪的使用方法与维护保养砂浆分层度测定仪紧要用于测得砂浆在运转及停放时的保水本领即稠度的稳定性。
仪器由试锥、容器和支座三部分构成，是建筑行业的常用仪器。
使用方法1.首先将砂浆拌合物一次装入容器，使砂浆表面低于容器口约10mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整。
2.将容器置于稠度测定仪的底座上，拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥与砂浆表面刚接触时，拧紧制动螺丝，使齿条侧杆下端刚接触滑杆上端，并将指针对准零点上，拧开制动螺丝，同时计时间，待10s立刻固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度即为砂浆的稠度值。
3.将砂浆拌合物一次装入分层度筒内，待装满后，用木锤在容器四周距离大致相等的四个不同地方轻轻敲击1～2下，如砂浆沉落到低于筒口，则应随时添加，然后刮去多余的砂浆并用抹刀抹平。
砂浆分层度测定仪试验方法 砂浆分层度测定仪常见问题解决方法
砂浆分层度测定仪试验方法砂浆分层度测定仪常见问题解决方法砂浆分层度测定仪试验方法；试验目的测定砂浆的分层度，以确定其保水的本领试验仪具（1）砂浆分层度测定仪（2）砂浆稠度仪（3）其他：拌和锅、抹刀、木锤等。
试验方法（1）将试样一次装入分层度筒内，待装满后，用木锤在容器四周距离大致相等的四个不同地方轻轻敲击1～2次，如砂浆沉落到低于筒口，则应随时添加，然后刮去多余砂浆，并抹平。
（2）按测定砂浆流动性的方法，测定砂浆的沉入度值，以mm 计。
（3）静置30min后，去掉上面200mm砂浆，剩余的砂浆倒出，放在搅拌锅中拌2min。
（4）再按测定流动性的方法，测定砂浆的沉入度，以mm计。
结果处理及精度要求以前后两次沉入度之差定为该砂浆的分层度，以mm计。
砌筑砂浆的分层度不得大于30mm。
保水性良好的砂浆，其分层度应为10～20mm。
分层度大于20mm的砂浆简单离析，不便于施工；但分层度小于10mm者，硬化后易产生干缩开缝。
砂浆分层度测定仪紧要用于测得砂浆在运转及停放时的保水本领即稠度的稳定性。
砂浆分层度测定仪参数：内径：150mm 。
上节高：200mm 。
下节高：100mm 。
砂浆分层度测定仪构成：由试锥、容器和支座三部分构成。
试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
钢制捣棒：直径10mm、长350mm、端部磨圆。
秒表等。
砂浆分层度测定仪试验步骤：将拌和好的砂浆先进行稠度试验，然后将同批砂浆（或经稠度试验的砂浆重新拌和均匀）一次注满分层度筒。
静置30分钟后，再取容器下部1/3部分的砂浆即：去掉上层20厘米砂浆，然后取出底层10厘米砂浆重新拌匀再测定砂浆稠度。
两次砂浆稠度的差值，即为砂浆的分层度（厘米）。
砂浆的分层度应取两次试验结果的算术平均值。
砂浆稠度和分层度试验方法
砂浆稠度和分层度试验方法一）砂浆稠度试验1.试验目的砂浆的稠度，亦称流淌性，用沉入度表示。
适用于确定协作比或施工过程中掌握砂浆的稠度，以达到掌握用水量的目的。
2.试验仪具（1）砂浆稠度仪：由试锥、容器和支座三部分组成。
试锥由钢材或铜材制成，试锥高度为145mm、锥底直径为75mm、试锥连同滑杆的质量应为300g；盛砂浆容器由钢板制成，筒高为180mm，锥底内径为150mm；支座分为底座、支架及稠度显示三个部分，由铸铁、钢及其它金属制成。
（2）钢制捣棒：直径10mm、长350mm、端部磨圆。
（3）秒表等。
3.试验方法（1）将盛浆容器和试锥表面用湿布擦洁净，并用少量润滑油轻擦滑杆，然后将滑杆上多余的油用吸油纸擦净，使滑杆能自由滑动。
（2）将砂浆拌和物一次装入容器，使砂浆表面低于容器口约l0mm左右，用捣棒自容器中心向边缘插捣25次，然后轻轻地将容器摇动或敲击5～6下，使砂浆表面平整，随后将容器置于稠度测定仪的底座上。
（3）拧开试锥滑杆的制动螺丝，向下移动滑杆，当试锥尖端与砂浆表面刚接触时，拧紧制动螺丝，使齿条测杆下端刚接触滑杆上端，并将指针对准零点上。
（4）拧开制动螺丝，同时计时间，待10s马上固定螺丝，将齿条测杆下端接触滑杆上端，从刻度盘上读出下沉深度（精确至lmm）即为砂浆的稠度值。
（5）圆锥形容器内的砂浆，只允许测定一次稠度，重复测定时，应重新取样进行测定。
4.结果处理及精度要求取两次试验结果的算术平均值为试验结果测定值，计算值精确至1mm。
两次试验结果之差,如大于20mm，则应另取砂浆搅拌后重新测定。
（二）砂浆保水性试验保水性是指砂浆保存水分的性能。
若砂浆保水性不好，在运输、静置、砌筑过程中就会产生离析、泌水现象，施工困难，且降低强度。
砂浆的保水性是用分层度表示。
分层度的测定方法是将砂浆装入规定的容器中，测出沉入度；静置30min后，再取容器下部1/3部分的砂浆，测其沉入度。
前后两次沉入度之差即为分层度，以cm计。
砂浆稠度仪校验方法
砂浆稠度仪校验方法
1-(17)
20.1 概述
20.1.1本方法适用于新购的或使用中的砂浆稠度仪校验。
20.1 .2砂浆稠度仪系用于按JGJ70标准或国标测试建筑用砂浆稠度的专用仪
器，产品出厂校验合格。
20.2 技术要求
20.2.1砂浆稠度仪指针易活动，锥体垂直于底座。
20.2.2砂浆稠度仪指针移动距离与试锥下落高度一致，允许误差±3 mm。
20.3 校验用参考器具
钢直尺：量程500mm，分度值1mm。
20.4 校验方法
当砂浆稠度仪指针显示5cm时，用钢直尺量取的试锥下落的高度，并作记录。
20.5 校验结果评定
新的或使用中的砂浆稠度仪，其各项技术指标必须符合技术要求.
20.6 校验周期
校验周期一年
20.7 记录
砂浆稠度仪校验记录表
20.8校验方法的编写依据
JGJ70的相关要求
公路试验检测仪器自校
砂浆稠度测定仪校验记录
仪器编号规格型
出厂编号制造单
校验项目技术要求校验数校验结果
砂浆稠度
仪滑杆和圆锥
体总重量
(300±
2)g 试锥直径(底
部)
(78±
0.5)㎜
锥高度
(145±
O.5)㎜
(180±
金属筒高度
O.5)㎜
(150±
金属筒内径
0.5)㎜
指针移动
距离与试
±3mm
锥下落高
度偏差
结论：
校验人：复核人：
校验日期：有效日期至：校验周期：校验用参考器具名称：钢直尺编号：1-C-27。
砂浆分层度试验
砂浆分层度试验砂浆的分层度试验，用配制好的砂浆在稠度测定仪上测得其沉入度，经30min后，去掉上面20cm厚的砂浆，剩余部分砂浆重新拌和后，再测定其沉入度，前后两次沉入度之差(以cm计)就是砂浆分层度。
分层度大，表示砂浆的保水性不好，泌水离析现象严重。
砂浆分层度仪主要用于测得砂浆在运转及停放时的保水能力即稠度的稳定性。
（1）仪器设备①砂浆稠度测定仪：主要构造有支架、底座、带滑杆的圆锥体（重300g）、刻度盘及盛砂浆的圆锥形金属筒。
圆锥体的高度为145mm，锥底直径为75mm。
圆锥形金属筒的高度为180mm，锥底内径为150mm。
②捣棒：直径为10mm、长350mm的钢筋，其一端呈半球形。
③砂浆搅拌锅。
④砂浆分层度筒：由上下两层金属圆筒及左右两根连接螺栓组成。
圆筒内径为150mm，上层（无底）高200mm，下层（有底）高100mm。
连接时，上下层之间加设有胶皮垫圈。
（2）稠度试验方法①将拌合好的砂浆一次注入稠度测定仪的金属筒内，使砂浆表面约低于筒口10mm左右；②用捣棒自容器中心向筒边插捣25次，然后轻轻地将筒摇动或敲击5～6下，使砂浆表面平整，随后将筒移至测定仪底座上；③向下移动滑杆，当圆锥体尖端与砂浆表面刚接触时，用旋钮固定滑杆位置，并将指针调整在刻度盘上的零点；④放松旋钮并计时，使圆锥体自由落入砂浆中，待10s后，从刻度盘上读出下沉距离（以计），即为砂浆的稠度值；⑤砂浆的稠度，应取两次试验结果的算术平均值。
计算值精确至1㎜；⑥两次试验值之差如大于20mm则应另取砂浆搅拌后重新测定。
（3）分层度试验方法①将拌合好的砂浆先进行稠度试验，然后将同批砂浆（或经稠度试验的砂浆重新拌和均匀）一次注满分层度筒内；②静置30min后，去掉上层200mm砂浆，然后取出底层100mm砂浆，在砂浆搅拌锅内重新拌匀，2min，再测定砂浆稠度值；③两次砂浆稠度的差值，即为砂浆的分层度值（以mm计）；④砂浆的分层度应取两次试验结果的算术平均值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砂浆分层度仪校验方法
1-(48)
51.1概述
51.1.1本方法适用于分层度测定仪校验。
51.2技术要求
51.2.1砂浆分层度测定仪由上、下两层金属圆筒及左右两根连接螺栓组成，圆筒内径为150mm，上层（无底）高200mm，下层（有底）高100mm，连接时，上下层之间加设胶皮垫圈。
51.3校验用参考器具
51.3.1电子天平5000g，分度值0.1g。
51.3.2游标卡尺：量程200mm，分度值0.02mm。
51.4校验方法
51.4.1将滑杆、锥体在架盘天平上合计秤量。
51.4.2检查刻度盘与齿条工作性能是否良好。
51.4.3检查滑杆是否顺直，上下是否灵活。
51.4.4用游标卡尺测量筒内径及上、上层高度，对秤测量，取平均值。
51.5 校验结果评定
51.5.1凡经检验符合本方法要求的分层度测定仪可认为合格，不符合或有严重变形应进行维修或更新。
51.5.2校验周期一年。
51.6 记录
砂浆分层度仪校验记录。
51.7校验方法的编写依据：
JGJ70-90的相关要求
公路试验检测仪器自校
砂浆分层度仪校验记录表仪器名
称
仪器编号
规格型
号出厂编
号
出厂日
期
校验项
目
技术要求校验数据校验结果
砂浆分层度仪内径（150±1）mm 上层高(200±
1)mm
下层高(100±
1)mm
结论：
校验人：复核人：
校验日期：下次校验日期：校验周期：
校验用标准器具名称：游标卡尺编号：1-C-24。
