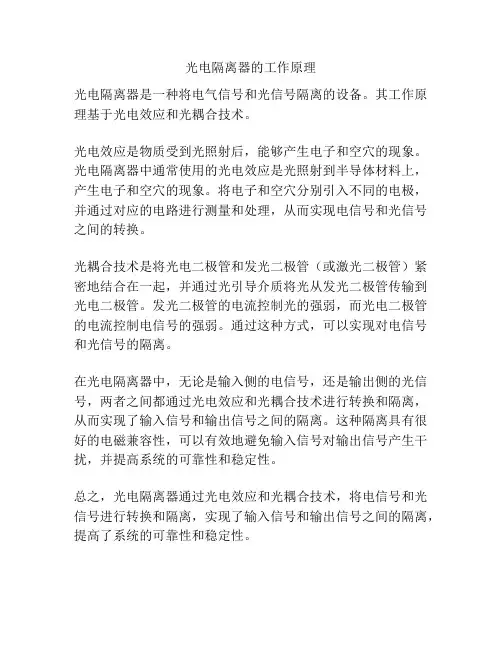

光电隔离器的工作原理

光电隔离器的工作原理

光电隔离器的工作原理
光电隔离器是一种将电气信号和光信号隔离的设备。

其工作原理基于光电效应和光耦合技术。

光电效应是物质受到光照射后,能够产生电子和空穴的现象。

光电隔离器中通常使用的光电效应是光照射到半导体材料上,产生电子和空穴的现象。

将电子和空穴分别引入不同的电极,并通过对应的电路进行测量和处理,从而实现电信号和光信号之间的转换。

光耦合技术是将光电二极管和发光二极管(或激光二极管)紧密地结合在一起,并通过光引导介质将光从发光二极管传输到光电二极管。

发光二极管的电流控制光的强弱,而光电二极管的电流控制电信号的强弱。

通过这种方式,可以实现对电信号和光信号的隔离。

在光电隔离器中,无论是输入侧的电信号,还是输出侧的光信号,两者之间都通过光电效应和光耦合技术进行转换和隔离,从而实现了输入信号和输出信号之间的隔离。

这种隔离具有很好的电磁兼容性,可以有效地避免输入信号对输出信号产生干扰,并提高系统的可靠性和稳定性。

总之,光电隔离器通过光电效应和光耦合技术,将电信号和光信号进行转换和隔离,实现了输入信号和输出信号之间的隔离,提高了系统的可靠性和稳定性。

光耦隔离的作用及其原理

光耦隔离的作用及其原理

光耦隔离的作用及其原理光耦隔离器(Optocoupler)是一种被广泛使用于电子电路中的隔离器件。

其作用是将输入信号与输出信号通过光学器件隔离开来,以便实现信号传输的电气隔离。

光耦隔离器通常由光发射器和光接收器组成,光发射器和光接收器之间通过光线(通常为红外线)进行信号的传输。

光发射器是一个发光二极管(LED),它将输入的电流转化为光信号发射出去。

光接收器是一个光敏二极管或光电三极管,它将接收到的光信号转化为电流输出。

光耦隔离器的原理基于光电转换效应,即将输入电信号转换为光信号,并通过光接收器将光信号转换为输出电信号。

其工作原理如下:1.输入信号转换:当输入信号电平高时,输入端的电流会流向光发射器(发光二极管),激活发光二极管并产生光束。

当输入信号电平低时,输入端的电流不会流向光发射器,光发射器处于关闭状态。

2.光信号传输:发光二极管产生的光束会穿过隔离器内的隔离通道,通常是一个塑料管或玻璃管。

这种隔离材料对光线的透射性能较好,能够有效传输光信号。

3.光信号接收:光接收器位于隔离器的另一端,当接收到发光二极管发出的光束时,光电转换器件(如光敏二极管或光电三极管)会将光信号转换为相应大小的电流输出信号。

4.输出信号转换:光接收器输出的电流信号经过放大和调理电路处理后,可以得到与输入信号相应的输出信号。

光耦隔离器的作用主要有以下几个方面:1.电气隔离:光耦隔离器将输入和输出电路通过光信号隔离开来,避免了直接接触的电气连接,从而实现了电气隔离。

这种电气隔离能够有效地防止输入和输出电路之间的电流、电压、干扰等相互传播,提高了电路系统的稳定性和可靠性。

2.电压传递:光耦隔离器可以将输入电路和输出电路之间的电压进行适当的升降,实现不同电平的转换。

例如,将高电平的输入信号转换为低电平的输出信号,或将低电平的输入信号转换为高电平的输出信号。

3.信号隔离:光耦隔离器适用于不同高低压电路之间的信号传输。

通常应用于将微小信号从低压侧传输到高压侧的场合,如从传感器获取信号并将其传输到控制器或驱动器。

光隔离器工作原理

光隔离器工作原理

光隔离器工作原理
嘿,朋友们!今天咱就来讲讲光隔离器的工作原理。

你知道不,这光隔离器啊,就像是一个超级厉害的“交通指挥员”!
想象一下,在一条光的“道路”上,有很多光信号在跑来跑去。

有时候呢,这些光信号会乱七八糟地往回跑,这可不好啦!光隔离器这个“交通指挥员”就上场啦。

它是怎么工作的呢?它里面有一种神奇的材料,就好像是有一双“魔术手”,可以把那些想要往回跑的光给拦住!比如说,光信号正顺着往前跑呢,突然碰到光隔离器,嘿,它就只能乖乖地向前走,不准往回啦!这多厉害啊!
“哎呀,这有啥了不起的呀!”有人可能会这么说。

嘿,你可别小看它哦!没有光隔离器,那光通信系统可就容易出问题啦!就好像一辆车没有交通指挥员,那路上还不得乱套呀!
比如说在一些重要的通信场合,要是没有光隔离器把那些捣乱的光信号拦住,那通信不就乱了套啦?那后果简直不堪设想啊!你想想看,要是你正和别人重要通话呢,突然信号断了,你得多着急呀!
所以说呀,光隔离器真的是超级重要的呢!它就像是一个默默守护着光通信系统的“小卫士”,让一切都能有条不紊地进行着。

我们真的得好好感谢光隔离器呀,没有它,我们的通信可不会这么顺畅呢!我的观点就是,光隔离器虽然看似不起眼,但真的是不可或缺的!。

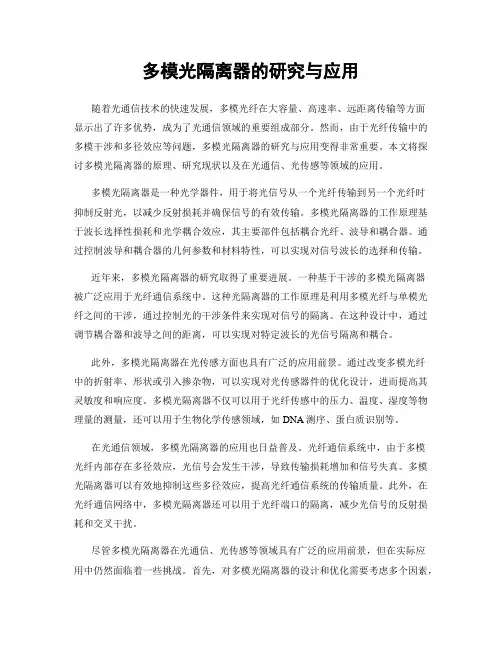

多模光隔离器的研究与应用

多模光隔离器的研究与应用

多模光隔离器的研究与应用随着光通信技术的快速发展,多模光纤在大容量、高速率、远距离传输等方面显示出了许多优势,成为了光通信领域的重要组成部分。

然而,由于光纤传输中的多模干涉和多径效应等问题,多模光隔离器的研究与应用变得非常重要。

本文将探讨多模光隔离器的原理、研究现状以及在光通信、光传感等领域的应用。

多模光隔离器是一种光学器件,用于将光信号从一个光纤传输到另一个光纤时抑制反射光,以减少反射损耗并确保信号的有效传输。

多模光隔离器的工作原理基于波长选择性损耗和光学耦合效应,其主要部件包括耦合光纤、波导和耦合器。

通过控制波导和耦合器的几何参数和材料特性,可以实现对信号波长的选择和传输。

近年来,多模光隔离器的研究取得了重要进展。

一种基于干涉的多模光隔离器被广泛应用于光纤通信系统中。

这种光隔离器的工作原理是利用多模光纤与单模光纤之间的干涉,通过控制光的干涉条件来实现对信号的隔离。

在这种设计中,通过调节耦合器和波导之间的距离,可以实现对特定波长的光信号隔离和耦合。

此外,多模光隔离器在光传感方面也具有广泛的应用前景。

通过改变多模光纤中的折射率、形状或引入掺杂物,可以实现对光传感器件的优化设计,进而提高其灵敏度和响应度。

多模光隔离器不仅可以用于光纤传感中的压力、温度、湿度等物理量的测量,还可以用于生物化学传感领域,如DNA测序、蛋白质识别等。

在光通信领域,多模光隔离器的应用也日益普及。

光纤通信系统中,由于多模光纤内部存在多径效应,光信号会发生干涉,导致传输损耗增加和信号失真。

多模光隔离器可以有效地抑制这些多径效应,提高光纤通信系统的传输质量。

此外,在光纤通信网络中,多模光隔离器还可以用于光纤端口的隔离,减少光信号的反射损耗和交叉干扰。

尽管多模光隔离器在光通信、光传感等领域具有广泛的应用前景,但在实际应用中仍然面临着一些挑战。

首先,对多模光隔离器的设计和优化需要考虑多个因素,如光纤类型、波导形状、耦合器的距离等。

其次,多模光隔离器的制备技术需要具备高精度的加工和组装能力。

实验一 光隔离器的插入损耗、反向隔离度、回波损耗的测试

实验一 光隔离器的插入损耗、反向隔离度、回波损耗的测试

实验一光隔离器的插入损耗、反向隔离度、回波损耗的测试一.实验目的和任务1.了解光隔离器的工作原理和主要功能。

2.了解光隔离器各参数的测量方法。

3.测量光隔离器的插入损耗、反向隔离度、回波损耗参数。

二.实验原理光隔离器又称为光单向器,是一种光非互易传输无源器件,该器件用来消除或抑制光纤信道中产生的反向光,由于这类反向光的存在,导致光路系统间将产生自耦合效应,使激光器的工作变得不稳定和产生系统反射噪声,使光纤链路上的光放大器发生变化和产生自激励,造成整个光纤通信系统无法正常工作。

若在半导体激光器输出端和光放大器输入或输出端连接上光隔离器,减小反射光对LD的影响,因此,光隔离器是高码速光纤通信系统、精密光纤传感器等高技术领域必不可少的元器件之一。

光隔离器是利用了磁光晶体的法拉第效应,其组成元件有:光纤准直器(Optical Fiber Collimator)、法拉第旋转器(Faraday Rotator)和偏振器(Polarizator)。

隔离器按照偏振特性来分,有偏振相关型和偏振无关型。

它们的原理图如图1.1和图1.2所示:图1.1 偏振相关的光隔离器图1.2 偏振无关的光隔离器对于偏振相关光隔离器,光通过法拉第旋转器时,在磁场作用下,光偏振方向旋转角为FHL =φ,式中H 为磁场强度,L 为法拉第材料长度,F 为材料的贾尔德系数。

如图 1.1,当输入光通过垂直偏振起偏器后,成为垂直偏振光,经过法拉第旋转器旋转了045,而检偏器偏振方向和起偏器偏振方向成045角,使得光线顺利通过,而反射回来的偏振光经过检偏器、法拉第旋转器以后,继续沿同一方向旋转045,即偏振方向刚好与起偏器偏振方向垂直,则光无法反向通过。

由于只有垂直偏振的光能通过光隔离器,因此称为偏振相关光隔离器。

偏振无关光隔离器如图1.2所示,图1.2(a)为光隔离器正向输入。

当包含两个正交偏振的输入光波被一个偏振分束器分离,变为垂直偏振光和平行偏振光。

光耦的工作原理及应用

光耦的工作原理及应用

光耦的工作原理及应用光耦(Optocoupler),又称光隔离器、光电耦合器或光电耦合件,是一种将输入与输出电路通过光线隔离的器件。

它由一个发光二极管(LED)和一个光敏三极管(光控晶体管或光电二极管)组成。

光耦通过光信号来传递输入信号,并同时实现输入输出之间的电气隔离,避免了传统接触式隔离器件中的直流/交流信号干扰和电气噪声。

光耦工作原理主要基于光电效应。

当输入端施加电压时,发光二极管(LED)发射出一束光,光线经过绝缘层(通常为空气或玻璃)传递到光敏三极体上。

当光线照射到光敏三极体上时,电流得以产生。

光敏三极体通过放大效应将输入端的电流转化为相应的输出电压或电流。

这种光电转换过程实现了输入与输出间的光电隔离。

光耦的应用:1.电气隔离:光耦的最主要应用之一是在输入和输出电路之间实现电气隔离,以防止输入信号对于输出电路的干扰。

特别是在高压或高电磁干扰的环境下,光耦可以有效地隔离输入和输出电路,提高系统的稳定性。

2.电流控制:光耦通常用于控制较高电流的开关或继电器。

通过控制输入端的光信号强度,可以控制输出端的电流。

这在一些需要电流隔离和精确控制的场合非常有用,例如电源开关控制、电机控制等。

3.脉冲传输:光耦因其能够传递高速脉冲信号而被广泛应用于通信和数据传输领域。

光耦能够提供高达几GHz的带宽,具备高速传输功能。

因此,在高速通信和数据传输系统中,光耦能够实现输入输出的电气隔离和高速信号传输。

4.隔离和保护:光耦可以用于隔离敏感的电路,防止高压或高电流的输入信号对其造成损坏。

光耦在控制智能电力开关、隔离高压测量电路、保护传感器和测量仪器等方面发挥重要作用。

5.反馈控制:在一些反馈控制系统中,光耦可以实现反馈信号的精确隔离,以防止反馈信号对控制器产生负面影响。

尤其是在高电压或高温环境下,通过光耦提供的电气隔离可以有效地保护控制回路的稳定性和可靠性。

总结:光耦是一种能够实现输入与输出电路之间的光电隔离的器件。

光隔离器在光学交换网络中的应用探究

光隔离器在光学交换网络中的应用探究

光隔离器在光学交换网络中的应用探究光学交换网络是一种基于光传输的高速、高带宽通信系统,它具有传输速度快、容量大、抗干扰能力强等优点。

光隔离器是光学交换网络中一种重要的光学器件,其在保证网络传输质量和信号稳定性方面起着关键作用。

本文将探究光隔离器在光学交换网络中的应用。

首先,我们要了解光隔离器的基本原理。

光隔离器是一种能够只允许光信号在一个方向上传输的器件。

它通常由一个偏振器、一个光栅衍射器和一个偏转器组成。

当光信号进入光隔离器时,偏振器会将光信号的振动方向调整为与光栅衍射器的方向一致,使得光信号能够通过光栅衍射器。

而当光信号试图从反方向通过光隔离器时,光栅衍射器会将信号偏转,并使其无法通过偏振器。

这种原理能够有效地实现光信号在一个方向上的传输,并避免信号的反射和干扰。

在光学交换网络中,光隔离器的应用主要体现在两个方面:保护性隔离和信号增强。

首先,光隔离器在光学交换网络中起到保护性隔离的作用。

在光纤通信中,光信号的传输往往会受到多种干扰因素的影响,其中包括反射、干扰和失真等。

光隔离器通过阻断光信号的反向传输,有效地减少了信号的反射和干扰,提高了网络的传输质量和稳定性。

例如,在光纤通信系统的光传输线路中安装光隔离器,能够将光信号从发送端单向传输到接收端,避免了信号的反射导致的信号损耗和传输中断。

同时,光隔离器还能防止光信号的双向传播引起的串音和串扰等问题,提高了网络的传输效果。

其次,光隔离器在光学交换网络中还起到信号增强的作用。

光信号在传输过程中会发生衰减,导致信号强度减弱。

光隔离器可以通过光栅衍射器的衍射增益作用,在光信号传输的同时,增强光信号的强度。

这样可以提高信号的传输距离和可靠性,减少信号的衰减和失真。

特别在长距离光纤传输中,光隔离器通过增强信号的强度,可以让信号能够更远地传输,从而拓展网络的传输范围和覆盖面积。

此外,光隔离器的信号增强功能还能提高接收端的信噪比,增强信号的清晰度和可读性,提高网络的传输效率和稳定性。

光电隔离器的工作原理

光电隔离器的工作原理

光电隔离器的工作原理
光电隔离器,也称为光电耦合器,是一种通过光电效应将输入和输出电路隔离的装置。

它的工作原理如下:
1. 光电效应:光电隔离器内部有一个发射器和一个接收器,发射器通常是一个红外二极管,接收器是一个光敏电阻或光敏二极管。

当发射器受到电流驱动时,会产生光辐射,光照射到接收器上会引起光电效应。

2. 输入电路:输入信号通过一个电阻或电流源驱动发射器,改变发射器的电流,从而改变发射的光强度。

3. 光耦合:发射的光被传输到接收器,光照射在接收器上产生光电效应,使其内部电流产生变化。

4. 输出电路:接收器产生的电流驱动输出传感器或负载电路,完成电气信号的隔离传输。

光电隔离器的工作原理主要基于光电效应,通过发射器和接收器之间的光传输实现输入和输出电路的隔离。

这种隔离方式可以有效地提高系统的稳定性、抗干扰性能和安全性,适用于多种工业场景和电子设备的隔离应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光,从而防止反射光影响系统的稳定性,与电子器件中的二极管功能类似。

光隔离器按偏振相关性分为两种:偏振相关型和偏振无关型,前者又称为自由空间型(Freespace),因两端无光纤输入输出;后者又称为在线型(in-Line),因两端有光纤输入输出。

自由空间型光隔离器一般用于半导体激光器中,因为半导体激光器发出的光具有极高的线性度,因而可以采用这种偏振相关的光隔离器而享有低成本的优势;在通信线路或者 EDFA 中,一般采用在线型光隔离器,因为线路上的光偏振特性非常不稳定,要求器件有较小的偏振相关损耗。

光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第(Farady)磁光效应,自由空间型光隔离器的基本结构和原理如下图所示,由一个磁环、一个法拉第旋光片和两个偏振片组成,两个偏振片的光轴成45°夹角。

正向入射的线偏振光,其偏振方向沿偏振片 1 的透光轴方向,经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向,顺利透射;反向入射的线偏振光,其偏振方向沿偏振片 2 的透光轴方向,经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直,被隔离而无透射光。

自由空间型光隔离器相对简单,装配时偏振片和旋光片均倾斜一定角度(比如4°)以减少表面反射光,搭建测试架构时注意测试的可重复性,其他不赘述。

下面详细介绍在线式光隔离器的发展情况。

最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的,因体积大和成本高而被Wedge型光隔离器取代;在线式光隔离器因采用双折射晶体而引入 PMD,因此相应出现 PMD 补偿型 Wedge 隔离器;某些应用场合对隔离度提出更高要求,因此出现双级光隔离器,在更宽的带宽内获得更高隔离度。

下面依次介绍这些在线式光隔离器的结构和原理。

1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示,由两个准直器、两个Displacer晶体,一个半波片、一个法拉第旋光片和一个磁环(图中未画出)组成。

正向光从准直器 1入射在Displacer1 上,被分成o光和e光传输,经过半波片和法拉第旋光片后,逆时针旋转45 +45 =90 ,发生o光与e光的转换,经Displacer2合成一束耦合进入准直器 2;反向光从准直器 2 入射在Displacer2 上,被分成o光和e光传输,经过法拉第旋光片和半波片后,逆时针旋转45 -45 =0 ,未发生o光和e光的转换,经Displacer1 后两束光均偏离准直器1 而被隔离。

Displacer 型光隔离器的缺点是,为了满足隔离度要求,反向光路中的两束光需偏移较大距离,可参考图 2(a),而双折射特性较好的钒酸钇 Displacer 晶体,其长度与偏移量的比值也只能做到 10:1,这就要求 Displacer晶体体积非常大,造成器件体积大和成本高昂。

2) Wedge 型光隔离器Wedge型光隔离器的结构和光路如下图所示,由两个准直器(图中未画出)、一个磁环、一个法拉第旋光片和两个楔形双折射晶体组成,两个楔角片的光轴成45°夹角。

来自输入准直器的正向光被Wedge1 分成o光和e光分别传输,经过旋光片时偏振方向逆时针(迎着正向光传播方向观察,以下同)旋转45°,进入Wedge2 时未发生o光与e光的转换,因此两束光在两个楔角偏中的偏振态分别是o→o和e→e,两个楔角片的组合对正向光相当于一个平行平板,正向光通过后方向不变,耦合进入输出准直器;来自输出准直器的反向光被Wedge2 分成o光和e光分别传输,经过旋光片时偏振方向仍逆时针旋转45°,进入wedge1 时发生o光和e光的转换,因此两束光在两个楔角片中的偏振态是o→e和e→o,两个楔角片的组合对反向光相当于一个渥拉斯顿棱镜,反向光通过后偏离原方向,不能耦合进入输入准直器。

注意正向光分成两束通过后,相对于入射光发生横向位移 Offset,两束光分开一定距离 Walkoff,两束光在楔角片中的的折射率不同,因而引入 PMD。

封装设计时应对 Offset 加以考虑;Walkoff 一般约为10um,会引入少许 PDL,但关系不大;对于 PMD,视需要进行补偿,PMD 补偿方法是在后面增加一个双折射晶体平板,其光轴与 Wedge2 的光轴垂直,厚度经光路追迹计算后得到,此不赘述。

与 Displacer 型光隔离器相比,Wedge 型光隔离器对反向光的隔离机制大为不同,前者使反向光相对于输入准直器发生横向位移,后者使反向光相对于输入准直器发生角度偏离,从图 2(a)和(c)可以看到,后者的隔离效果更好。

Wedge 晶体的截面积只要对通过的光斑保证有效孔径,厚度只要便于装配即可,因此 Wedge 型光隔离器的晶体体积小,因此器件体积小而且成本低,已经取代 Displacer型。

3) 双级光隔离器下图所示为双级光隔离器方案一,两个单级光隔离器芯串接起来,各楔角片的光轴方向亦如图所示,正向光在第一级和第二级中分别为 o 光和e 光,因此两级产生的 PMD相互补偿,这种方案的缺点是对装配精度要求非常之高,否则隔离度指标比单级光隔离器还差,后面将会有详细分析。

下图是双级光隔离器方案二,两个如前图所示的单级光隔离器相对旋转45°串接,这种方案的缺点是在旋转时很难同时将隔离度和 PMD 调至最佳状态,因此两级先分别进行PMD 补偿,再相对旋转组装,这样能做出合格的双级光隔离器,但仍因工艺复杂而导致良率不高和效率低下。

下图是双级光隔离器方案三,与方案一相比,唯一的差别是前后两级楔角片的角度不同,下面我们通过分析方案一以了解方案三的改变。

首先我们来了解双级光隔离器能获得比单级光隔离器更高隔离度的原因,前面提到Wedge 型光隔离器使反向光偏离准直器一个角度以达到隔离目的,对5°角的钒酸钇楔角片和13°角的铌酸锂楔角片,反向光被偏移的角度约为1°,从图 2(e)可以看到,单考虑此偏角,单级光隔离器的隔离度就可以远超过60dB。

真正制约其隔离度的原因是法拉第旋光片的消光比和波长相关性,前者约为 40-50dB,后者约为-0.068°/nm,因此单级光隔离器的峰值隔离度约为 40-50dB,在 30nm 带宽内的隔离度>30dB。

双级光隔离器使反向光偏移更大角度,但属锦上添花,真正起作用的是两级串接克服旋光片的消光比和波长相关性制约。

我们接下来考察方案一,反向光在P22中开始分成两路传播,在各楔角片中的的偏振态为o→e→o→e和e→o→e→o,相当于通过两个渥拉斯顿棱镜,因此偏离角度约为单级光隔离器的两倍。

以上假设各楔角片的光轴处于理想方向,现在我们假设楔角片P12和P21的光轴并非完全垂直,其夹角为90°-Δ,那么从P21进入P12的两路光将各分为两路传播,因此除以上偏振态的两路光,另外两路光的偏振态为o→e→e→o和e→o→o→e,这两束光的强度为sin (Δ)。

考虑后两路光的偏振态,P12 和P21 组合对其相当于一个平行平板,P11 和P22 组合对其相当于另一个平行平板,因此这两路光通过之后方向不变,或者解释为前后两级相当于两个倒装的渥拉斯顿棱镜,被第二级偏离的光束,又被第一级折回,如图 24 所示。

这两路光直接耦合进入输入端准直器,成为制约隔离度的主要原因。

分别取Δ=0.1°和0.2°,得到隔离度为 55dB和49dB,可见对装配精度要求之高。

方案三对两级中的楔角片取不同角度,被第二级偏离的光束,并不会被第一级完全折回,因为偏折角与楔角大小近似成正比。

方案三的核心在于了解到,P12与P21光轴非严格垂直对隔离度的影响至关重要,对此提出了解决办法,采用相应的装配工艺,可以制作出高隔离度的双级光隔离器,并因装配容差大而提高效率。

光环形器的端口功能光环形器的端口功能如图 25 所示,光沿箭头方向传播,反向则被隔离。

一个普通三端口光环形器的原理如图 27所示,注意 Displacer1 和 Displacer3 使 e光水平偏移,而Displacer2 使 e 光垂直偏移。

为便于理解其光路,图 26 中描述了一个法拉第旋光片与半波片组成的旋光单元功能,正向光偏振方向旋转90°,反向光偏振方向不变。

在实际的光环形器方案中,一般在 Displacer2 与旋光单元 2 之间插入一个 Wedge对或者屋脊棱镜,与双光纤准直器进行耦合,如图 28 所示。

Wedge 对与双光纤准直器耦合代替两个单光纤准直器,可以减小晶体体积,从而降低器件体积和成本。

Wedge 对选择图中插入位置,是因为双光纤准直器与 Wedge 对的耦合需要一定间距,这样插入可以缩短整个器件长度。

注意图28 中红色光线从Displacer2 出射时的偏转方向是由 Wedge 对产生的,图中 Wedge 对与Displacer2 间距太小,不便画出,可参见图 29 的 PBC。

另外,两个准直器的轴线不在同一直线上,封装设计时应加以考虑。

如果将图 28中的Displacer2 和Wedge对用图 14 中的Displacer型Wedge对代替,则得到改进型的光环形器,减少了一个元件,因而提高可靠性和降低成本。

偏振光合束器偏振光合束器(PBC)的功能是将两束偏振方向正交的线偏振光合成一束,一个典型应用场合是,在Raman 光纤放大器中,增益取决于信号光与泵浦光的偏振态关系,也就是说增益是偏振相关的,因此将两束正交的泵浦光合束以进行泵浦可以改善增益的偏振相关性。

普通 PBC 结构如图 29 所示,双光纤准直器与 Displacer晶体和 Wedge 对的组合进行耦合,输出端用单光纤准直器。

Wedge 对也可以用屋脊棱镜取代。

将图 29 中的Displacer晶体和Wedge对用图 14 中的Displacer型Wedge对代替,则得到改进型的PBC,减少了一个元件,因而提高可靠性和降低成本。

将 Displacer型 Wedge 对的两片楔角片分开,中间插入法拉第旋光片,并且取第二片楔角片的光轴方向为45°,则为一个反向隔离的 PBC,如图 30所示,注意对比图 30 与图 14 的晶体光轴方向。

反向隔离的 PBC 兼有 PBC 和光隔离器功能,两束偏振光可以合为一束,而反之则被隔离。

光纤连接器的原理和应用作为最基本的光无源器件,光纤连接器的应用最为广泛,其种类也非常繁多,有 FC、SC、ST、LC、MU、E2000,等等,本文抛开这些种类分别,对广受关注的端面三项值和重复性问题作一些探讨。
