光隔离器的功能和基本原理

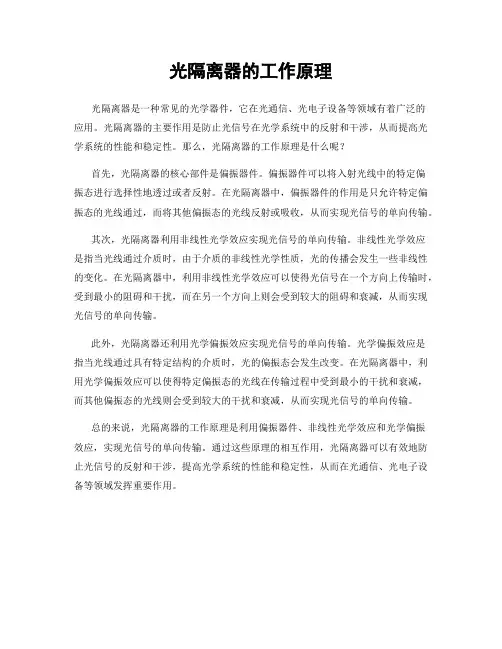

光隔离器的工作原理
光隔离器的工作原理
光隔离器是一种常见的光学器件，它在光通信、光电子设备等领域有着广泛的
应用。
光隔离器的主要作用是防止光信号在光学系统中的反射和干涉，从而提高光学系统的性能和稳定性。
那么，光隔离器的工作原理是什么呢？
首先，光隔离器的核心部件是偏振器件。
偏振器件可以将入射光线中的特定偏
振态进行选择性地透过或者反射。
在光隔离器中，偏振器件的作用是只允许特定偏振态的光线通过，而将其他偏振态的光线反射或吸收，从而实现光信号的单向传输。
其次，光隔离器利用非线性光学效应实现光信号的单向传输。
非线性光学效应
是指当光线通过介质时，由于介质的非线性光学性质，光的传播会发生一些非线性的变化。
在光隔离器中，利用非线性光学效应可以使得光信号在一个方向上传输时，受到最小的阻碍和干扰，而在另一个方向上则会受到较大的阻碍和衰减，从而实现光信号的单向传输。
此外，光隔离器还利用光学偏振效应实现光信号的单向传输。
光学偏振效应是
指当光线通过具有特定结构的介质时，光的偏振态会发生改变。
在光隔离器中，利用光学偏振效应可以使得特定偏振态的光线在传输过程中受到最小的干扰和衰减，而其他偏振态的光线则会受到较大的干扰和衰减，从而实现光信号的单向传输。
总的来说，光隔离器的工作原理是利用偏振器件、非线性光学效应和光学偏振
效应，实现光信号的单向传输。
通过这些原理的相互作用，光隔离器可以有效地防止光信号的反射和干涉，提高光学系统的性能和稳定性，从而在光通信、光电子设备等领域发挥重要作用。
《光隔离器》课件
欢迎各位来到本次分析《光隔离器》的PPT课件。本课件将介绍光隔离器的定 义、工作原理、应用领域、优势和特点，市场前景以及未来发展趋势。
光隔离器的定义
光隔离器是一种用于隔离光信号的器件。它可以有效地阻止光信号的反射和 干扰，从而提高光信号的传输质量。
光隔离器的工作原理
光学二极管
光隔离器使用光学二极管来实 现光信号的单向传输。
偏振器
光隔离器利用偏振器来选择性 地通过或阻止特定方向的光信 号。
反射损耗
通过减小反射损耗，光隔离器 可以提高光信号的传输效率。
光隔离2
光隔离器在光谱分析仪器中用于分离和过滤
不同波长的光信号。
3
光通信
光隔离器在光通信系统中用于隔离光信号， 提高信号质量。
总结与展望
光隔离器作为一种重要的光学器件，在光通信和光学技术领域发挥着关键作用。未来，光隔离器将继续不断创新和 发展，为光学领域的进步贡献力量。
随着光通信和光学技术的快速发展，光隔离器市场有望逐步扩大。预计未来 几年内，光隔离器市场规模将保持稳定增长。
光隔离器的未来发展趋势
1
集成化
光隔离器将朝着更小尺寸、更高集成度和更低功耗的方向发展。
2
多功能化
光隔离器将具备更多功能，如光电耦合、光放大和光变换等。
3
高性能化
光隔离器将不断提高光隔离度和传输质量，以适应更高要求的应用场景。
光学测量
光隔离器在光学测量设备中用于消除环境光 的干扰，提高测量精度。
光隔离器的优势和特点
高光隔离度
光隔离器具有高度的光隔离度，可 以有效地阻止光信号的干扰。
小尺寸
光隔离器具有小尺寸的特点，适用 于空间有限的应用场景。
法拉第光隔离器工作原理
法拉第光隔离器工作原理
法拉第光隔离器（Faraday Isolator）是一种光学器件，通常用于防止激光系统中的光信号反向传播，同时允许单向传播光信号。
法拉第光隔离器的工作原理基于法拉第效应，以下是法拉第光隔离器的主要工作原理：
1.法拉第效应：
•法拉第效应是指当光线穿过介质中的磁场时，光的偏振方向会发生旋转。
这个效应是由于光中的电磁场受到磁场的影响而
产生的。
2.构造：
•法拉第光隔离器通常包含一个磁性材料，如铁磁性晶体，以及一个光学晶体，如铝磷酸盐晶体。
这两个部分之间通过法拉
第效应实现光的单向传播。
3.入射光信号：
•当入射光信号通过法拉第光隔离器时，光线会穿过磁性材料和光学晶体。
在磁场的影响下，光的偏振方向会发生旋转。
4.旋转方向：
•法拉第光隔离器设计成对不同方向的旋转有不同的响应。
具体来说，光在一个方向上的偏振方向会被旋转，而在相反方向
上的光则不会发生明显的变化。
5.出射光信号：
•由于法拉第效应导致的光的旋转，法拉第光隔离器只允许一个方向的光通过，而阻止相反方向的光传播。
这样，光信号就
能够单向通过，而不受到反向传播的影响。
6.应用：
•法拉第光隔离器通常被广泛应用于激光器系统、光通信系统和其他需要单向传播光信号的领域。
它们有效地防止了光信号
的回传，从而提高了系统的性能和稳定性。
总体而言，法拉第光隔离器通过利用法拉第效应，使得光信号只能在一个方向上传播，防止了反向传播，确保了激光系统的稳定性和可靠性。
光隔离器的功能和基本基础学习知识原理
,.光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。
与电子器件中的二极管功能类似。
光隔离器按偏振相关性分为两种：光隔离器按偏振相关性分为两种：光隔离器按偏振相关性分为两种：偏振相关型偏振相关型和偏振无关型，前者又称为自由空间型（和偏振无关型，前者又称为自由空间型（Freespace Freespace Freespace），因两端无光纤输入输出；后者又称），因两端无光纤输入输出；后者又称为在线型（为在线型（in-Line in-Line in-Line），因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光），因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。
光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady Farady Farady）磁光效应，自由）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成 4545°夹角。
正向入射的线偏振光，其偏振方向沿偏振片°夹角。
正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转 4545°至偏振片°至偏振片2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转 4545°至与偏振片°至与偏振片1 的透光轴垂直，被隔离而无透射光。
自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如 4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。

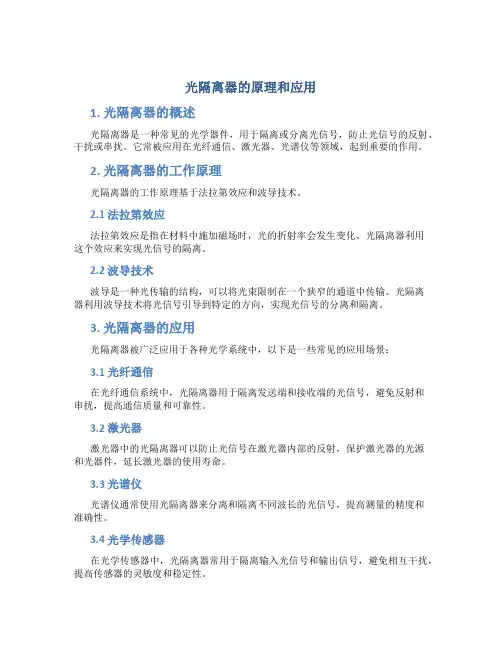

光隔离器的原理和应用
光隔离器的原理和应用1. 光隔离器的概述光隔离器是一种常见的光学器件，用于隔离或分离光信号，防止光信号的反射、干扰或串扰。
它常被应用在光纤通信、激光器、光谱仪等领域，起到重要的作用。
2. 光隔离器的工作原理光隔离器的工作原理基于法拉第效应和波导技术。
2.1 法拉第效应法拉第效应是指在材料中施加磁场时，光的折射率会发生变化。
光隔离器利用这个效应来实现光信号的隔离。
2.2 波导技术波导是一种光传输的结构，可以将光束限制在一个狭窄的通道中传输。
光隔离器利用波导技术将光信号引导到特定的方向，实现光信号的分离和隔离。
3. 光隔离器的应用光隔离器被广泛应用于各种光学系统中，以下是一些常见的应用场景：3.1 光纤通信在光纤通信系统中，光隔离器用于隔离发送端和接收端的光信号，避免反射和串扰，提高通信质量和可靠性。
3.2 激光器激光器中的光隔离器可以防止光信号在激光器内部的反射，保护激光器的光源和光器件，延长激光器的使用寿命。
3.3 光谱仪光谱仪通常使用光隔离器来分离和隔离不同波长的光信号，提高测量的精度和准确性。
3.4 光学传感器在光学传感器中，光隔离器常用于隔离输入光信号和输出信号，避免相互干扰，提高传感器的灵敏度和稳定性。
3.5 光学放大器光学放大器中的光隔离器用于隔离输入信号和放大器内部的信号，避免反射和干扰，提高放大器的性能和可靠性。
4. 光隔离器的特点光隔离器具有以下几个特点：•高隔离度：能有效隔离不同方向的光信号，防止反射和干扰。
•低插入损耗：在光信号传输过程中，插入光隔离器不会引入显著的光损耗。
•快速响应：光隔离器具有快速的响应时间，可以迅速隔离光信号。
•稳定性高：光隔离器具有较高的温度稳定性和工作稳定性，适用于各种环境条件。
5. 光隔离器的市场前景随着光纤通信、激光器、光谱仪等领域的发展，光隔离器的需求量不断增加。
预计在未来几年，光隔离器市场将保持稳定增长，并出现更多种类和型号的产品。
6. 总结光隔离器是一种重要的光学器件，通过法拉第效应和波导技术实现光信号的隔离和分离。

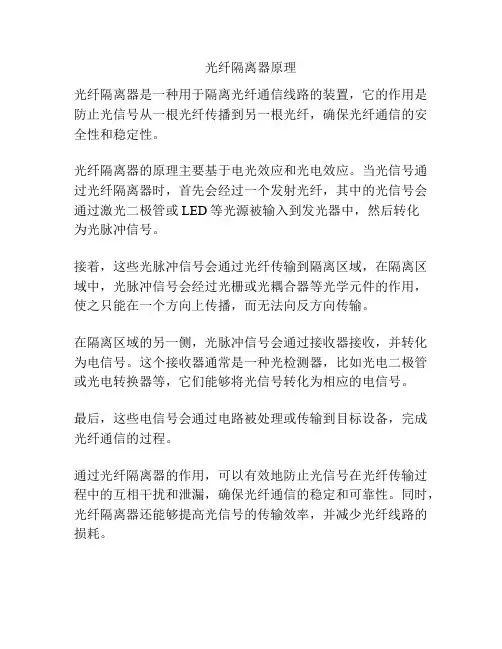

光纤隔离器原理
光纤隔离器原理
光纤隔离器是一种用于隔离光纤通信线路的装置，它的作用是防止光信号从一根光纤传播到另一根光纤，确保光纤通信的安全性和稳定性。
光纤隔离器的原理主要基于电光效应和光电效应。
当光信号通过光纤隔离器时，首先会经过一个发射光纤，其中的光信号会通过激光二极管或LED等光源被输入到发光器中，然后转化
为光脉冲信号。
接着，这些光脉冲信号会通过光纤传输到隔离区域，在隔离区域中，光脉冲信号会经过光栅或光耦合器等光学元件的作用，使之只能在一个方向上传播，而无法向反方向传输。
在隔离区域的另一侧，光脉冲信号会通过接收器接收，并转化为电信号。
这个接收器通常是一种光检测器，比如光电二极管或光电转换器等，它们能够将光信号转化为相应的电信号。
最后，这些电信号会通过电路被处理或传输到目标设备，完成光纤通信的过程。
通过光纤隔离器的作用，可以有效地防止光信号在光纤传输过程中的互相干扰和泄漏，确保光纤通信的稳定和可靠性。
同时，光纤隔离器还能够提高光信号的传输效率，并减少光纤线路的损耗。
总的来说，光纤隔离器利用光学元件和光电子器件的组合，实现了光信号的单向传输，保护了光纤通信线路的安全和稳定性。
光隔离器在光纤激光器中的应用优化
光隔离器在光纤激光器中的应用优化随着科技的发展，光纤激光器在日常生活和工业生产中的应用越来越广泛。
作为光纤激光器中的重要组件之一，光隔离器在光纤激光器的性能优化中起着关键作用。
本文将重点讨论光隔离器的原理和在光纤激光器中的应用优化。
一、光隔离器的原理介绍光隔离器是一种利用非线性材料和磁光或电光作用实现单向传输的器件。
其主要原理是基于光的自旋和偏振方向不可逆转的特性。
通过光的偏振旋转和非线性材料的吸收特性，光隔离器能够将反射光的能量消耗掉，从而实现光的单向传输，起到隔离和保护光源的作用。
二、光隔离器在光纤激光器中的应用1.降低光纤激光器的噪声光隔离器在光纤激光器中的主要应用之一是降低激光器的噪声。
光隔离器能够有效地抑制光信号的回传和反射，减少因光路反射引起的光线干涉和噪声扩散。
这对于要求高精度和稳定的光纤激光器非常重要，可以提高激光器的输出质量和稳定性。
2.提高光纤激光器的效率光隔离器还可以提高光纤激光器的效率。
在激光器的输出过程中，一部分能量会被光路反射和回传消耗掉，从而降低激光器的效率。
通过使用光隔离器，可以避免反射光的反馈影响，保证光信号的单向传输，减少能量损失，提高光纤激光器的效率。
3.保护光纤激光器光隔离器还可以起到保护光纤激光器的作用。
光纤激光器中的激光发射器和激光放大器等关键部件对光信号反射和回传非常敏感，如果没有光隔离器进行保护，反射光会造成光源的退化和损坏，甚至会引发光学器件的损坏。
通过使用光隔离器，可以有效地隔离和消除反射光，保护光纤激光器的稳定性和寿命。
三、1.选择合适的光隔离器类型根据光纤激光器的具体需求和应用场景，选择合适的光隔离器类型是优化光纤激光器性能的重要步骤。
在市场上，存在着各种类型的光隔离器，如磁光光隔离器和电光光隔离器等。
根据不同的光纤激光器工作波长、功率以及信号特性等因素，选择适配的光隔离器，能够更好地发挥光纤激光器的性能。
2.优化光隔离器的安装位置在光纤激光器的光路设计中，合理安排光隔离器的安装位置也是提高性能的重要因素。
光隔离器原理
光隔离器原理
光隔离器是一种光学元件，用于将光束中的不同偏振态分离开来。
它的基本原理是利用偏振特性的光波在通过特定材料时会发生偏振态的旋转或透射性质的变化。
光隔离器通常由一个偏振片和一个波片组成。
偏振片能够只传递一个特定偏振方向的光波，而将其他方向的光波反射或吸收掉。
波片是一种能够改变光波的偏振态的元件，它能够将一个方向的偏振光波旋转为另一个方向。
当一个偏振光波通过光隔离器时，它首先通过偏振片，只有与偏振片允许通过的方向相同的光波能够通过，而其他方向的光波被反射或吸收。
然后，通过波片进行偏振态的旋转，使得原本通过的光波的偏振方向发生改变。
最后，经过偏振片的筛选，只有偏振方向与偏振片允许通过的方向一致的光波能够透射出来，而原本通过的光波的偏振方向则无法通过，从而实现了光束的隔离。
光隔离器在光通信和光电器件中具有重要的应用。
例如，在光通信中，光隔离器可以用于隔离输入和输出光波的偏振态，防止光信号的干扰。
在光电器件中，光隔离器可以用于防止光波的反射回光源，保护光源和其他器件的正常工作。
总之，光隔离器利用偏振特性的光波在通过特定材料时会发生偏振态的旋转或透射性质的变化，实现了将光束中的不同偏振态分离开来的功能。
光隔离器的功能和基本原理
光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。
光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。
光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。
正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。
自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。
下面详细介绍在线式光隔离器的发展情况。
最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。
下面依次介绍这些在线式光隔离器的结构和原理。
1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。
光纤隔离器工作原理
光纤隔离器工作原理
光纤隔离器（Optical Isolator）是一种用于光学系统中的器件，主要起到隔离、保护光学器件的作用。
其工作原理是基于磁光效应和偏光效应。
光纤隔离器通常由两个部分构成：偏振束分离器和磁光增益元件。
1. 偏振束分离器：该部分使用偏振片和偏振束分束器构成，其作用是将输入光束分为两个偏振方向垂直的光束，即光束被分为透过光和反射光。
2. 磁光增益元件：该部分使用铁磁材料（如镝铁硅）构成。
当透过光束通过时，磁光增益元件会根据光场的偏振状态发生磁旋转，从而改变光的偏振方向。
工作原理如下：
1. 输入光束首先经过偏振束分离器，被分为透过光和反射光。
2. 透过光束被发送到磁光增益元件，光的偏振方向会发生磁旋转。
3. 经过磁光增益元件的光束再次经过偏振束分离器。
4. 透过光束不受影响，方向与初始光束相同。
5. 反射光束再次经过偏振束分离器，由于经过磁光增益元件的偏振状态改变，反射光束被分为透过光和反射光。
6. 透过光束被输出。
通过这样的工作原理，光纤隔离器能够将输入光束的透过光和
反射光进行分离，保护输入端光源不受反射光的干扰，并保护输出端接收器不受输入光源的干扰。
同时，光纤隔离器还能够防止光信号在光学系统中的双向传播，避免反射和回波对系统性能的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。
光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。
光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。
正向入射的线偏振光，其偏振方向沿偏振片1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。
自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。
下面详细介绍在线式光隔离器的发展情况。
最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入PMD，因此相应出现PMD 补偿型Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽获得更高隔离度。
下面依次介绍这些在线式光隔离器的结构和原理。
1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。
正向光从准直器1入射在Displacer1 上，被分成o光和e光传输，经过半波片和法拉第旋光片后，逆时针旋转45 +45 =90 ，发生o光与e光的转换，经Displacer2合成一束耦合进入准直器2；反向光从准直器2 入射在Displacer2 上，被分成o光和e光传输，经过法拉第旋光片和半波片后，逆时针旋转45 -45 =0 ，未发生o光和e光的转换，经Displacer1 后两束光均偏离准直器 1 而被隔离。
Displacer 型光隔离器的缺点是，为了满足隔离度要求，反向光路中的两束光需偏移较大距离，可参考图2（a），而双折射特性较好的钒酸钇Displacer 晶体，其长度与偏移量的比值也只能做到10:1，这就要求Displacer晶体体积非常大，造成器件体积大和成本高昂。
2) Wedge 型光隔离器Wedge型光隔离器的结构和光路如下图所示，由两个准直器（图中未画出）、一个磁环、一个法拉第旋光片和两个楔形双折射晶体组成，两个楔角片的光轴成45°夹角。
来自输入准直器的正向光被Wedge1 分成o光和e光分别传输，经过旋光片时偏振方向逆时针（迎着正向光传播方向观察，以下同）旋转45°，进入Wedge2 时未发生o光与e光的转换，因此两束光在两个楔角偏中的偏振态分别是o→o和e→e，两个楔角片的组合对正向光相当于一个平行平板，正向光通过后方向不变，耦合进入输出准直器；来自输出准直器的反向光被Wedge2 分成o光和e光分别传输，经过旋光片时偏振方向仍逆时针旋转45°，进入wedge1 时发生o光和e光的转换，因此两束光在两个楔角片中的偏振态是o→e和e→o，两个楔角片的组合对反向光相当于一个渥拉斯顿棱镜，反向光通过后偏离原方向，不能耦合进入输入准直器。
注意正向光分成两束通过后，相对于入射光发生横向位移Offset，两束光分开一定距离Walkoff，两束光在楔角片中的的折射率不同，因而引入PMD。
封装设计时应对Offset 加以考虑；Walkoff 一般约为10um，会引入少许PDL，但关系不大；对于PMD，视需要进行补偿，PMD 补偿方法是在后面增加一个双折射晶体平板，其光轴与Wedge2 的光轴垂直，厚度经光路追迹计算后得到，此不赘述。
与Displacer 型光隔离器相比，Wedge 型光隔离器对反向光的隔离机制大为不同，前者使反向光相对于输入准直器发生横向位移，后者使反向光相对于输入准直器发生角度偏离，从图2（a）和（c）可以看到，后者的隔离效果更好。
Wedge 晶体的截面积只要对通过的光斑保证有效孔径，厚度只要便于装配即可，因此Wedge 型光隔离器的晶体体积小，因此器件体积小而且成本低，已经取代Displacer型。
3) 双级光隔离器下图所示为双级光隔离器方案一，两个单级光隔离器芯串接起来，各楔角片的光轴方向亦如图所示，正向光在第一级和第二级中分别为o 光和e 光，因此两级产生的PMD相互补偿，这种方案的缺点是对装配精度要求非常之高，否则隔离度指标比单级光隔离器还差，后面将会有详细分析。
下图是双级光隔离器方案二，两个如前图所示的单级光隔离器相对旋转45°串接，这种方案的缺点是在旋转时很难同时将隔离度和PMD 调至最佳状态，因此两级先分别进行PMD 补偿，再相对旋转组装，这样能做出合格的双级光隔离器，但仍因工艺复杂而导致良率不高和效率低下。
下图是双级光隔离器方案三，与方案一相比，唯一的差别是前后两级楔角片的角度不同，下面我们通过分析方案一以了解方案三的改变。
首先我们来了解双级光隔离器能获得比单级光隔离器更高隔离度的原因，前面提到Wedge 型光隔离器使反向光偏离准直器一个角度以达到隔离目的，对5°角的钒酸钇楔角片和13°角的铌酸锂楔角片，反向光被偏移的角度约为1°，从图2（e）可以看到，单考虑此偏角，单级光隔离器的隔离度就可以远超过60dB。
真正制约其隔离度的原因是法拉第旋光片的消光比和波长相关性，前者约为40-50dB，后者约为-0.068°/nm，因此单级光隔离器的峰值隔离度约为40-50dB，在30nm 带宽的隔离度>30dB。
双级光隔离器使反向光偏移更大角度，但属锦上添花，真正起作用的是两级串接克服旋光片的消光比和波长相关性制约。
我们接下来考察方案一，反向光在P22中开始分成两路传播，在各楔角片中的的偏振态为o→e→o→e和e→o→e→o，相当于通过两个渥拉斯顿棱镜，因此偏离角度约为单级光隔离器的两倍。
以上假设各楔角片的光轴处于理想方向，现在我们假设楔角片P12和P21的光轴并非完全垂直，其夹角为90°-Δ，那么从P21进入P12的两路光将各分为两路传播，因此除以上偏振态的两路光，另外两路光的偏振态为o→e→e→o和e→o→o→e，这两束光的强度为sin (Δ)。
考虑后两路光的偏振态，P12 和P21 组合对其相当于一个平行平板，P11 和P22 组合对其相当于另一个平行平板，因此这两路光通过之后方向不变，或者解释为前后两级相当于两个倒装的渥拉斯顿棱镜，被第二级偏离的光束，又被第一级折回，如图24 所示。
这两路光直接耦合进入输入端准直器，成为制约隔离度的主要原因。
分别取Δ＝0.1°和0.2°，得到隔离度为55dB和49dB，可见对装配精度要求之高。
方案三对两级中的楔角片取不同角度，被第二级偏离的光束，并不会被第一级完全折回，因为偏折角与楔角大小近似成正比。
方案三的核心在于了解到，P12与P21光轴非严格垂直对隔离度的影响至关重要，对此提出了解决办法，采用相应的装配工艺，可以制作出高隔离度的双级光隔离器，并因装配容差大而提高效率。
光环形器的端口功能光环形器的端口功能如图25 所示，光沿箭头方向传播，反向则被隔离。
一个普通三端口光环形器的原理如图27所示，注意Displacer1 和Displacer3 使e光水平偏移，而Displacer2 使e 光垂直偏移。
为便于理解其光路，图26 中描述了一个法拉第旋光片与半波片组成的旋光单元功能，正向光偏振方向旋转90°，反向光偏振方向不变。
在实际的光环形器方案中，一般在Displacer2 与旋光单元2 之间插入一个Wedge对或者屋脊棱镜，与双光纤准直器进行耦合，如图28 所示。
Wedge 对与双光纤准直器耦合代替两个单光纤准直器，可以减小晶体体积，从而降低器件体积和成本。
Wedge 对选择图中插入位置，是因为双光纤准直器与Wedge 对的耦合需要一定间距，这样插入可以缩短整个器件长度。
注意图28 中红色光线从Displacer2 出射时的偏转方向是由Wedge 对产生的，图中Wedge 对与Displacer2 间距太小，不便画出，可参见图29 的PBC。
另外，两个准直器的轴线不在同一直线上，封装设计时应加以考虑。
如果将图28中的Displacer2 和Wedge对用图14中的Displacer型Wedge对代替，则得到改进型的光环形器，减少了一个元件，因而提高可靠性和降低成本。
偏振光合束器偏振光合束器（PBC）的功能是将两束偏振方向正交的线偏振光合成一束，一个典型应用场合是，在Raman 光纤放大器中，增益取决于信号光与泵浦光的偏振态关系，也就是说增益是偏振相关的，因此将两束正交的泵浦光合束以进行泵浦可以改善增益的偏振相关性。
普通PBC 结构如图29 所示，双光纤准直器与Displacer晶体和Wedge 对的组合进行耦合，输出端用单光纤准直器。
Wedge 对也可以用屋脊棱镜取代。
将图29 中的Displacer晶体和Wedge对用图14 中的Displacer型Wedge对代替，则得到改进型的PBC，减少了一个元件，因而提高可靠性和降低成本。
将Displacer型Wedge 对的两片楔角片分开，中间插入法拉第旋光片，并且取第二片楔角片的光轴方向为45°，则为一个反向隔离的PBC，如图30所示，注意对比图30 与图14 的晶体光轴方向。
反向隔离的PBC 兼有PBC 和光隔离器功能，两束偏振光可以合为一束，而反之则被隔离。
光纤连接器的原理和应用作为最基本的光无源器件，光纤连接器的应用最为广泛，其种类也非常繁多，有FC、SC、ST、LC、MU、E2000，等等，本文抛开这些种类分别，对广受关注的端面三项值和重复性问题作一些探讨。
光纤连接器的基本原理是利用某种机械结构，使两个抛光的光纤端面精确对准并紧密接触。
