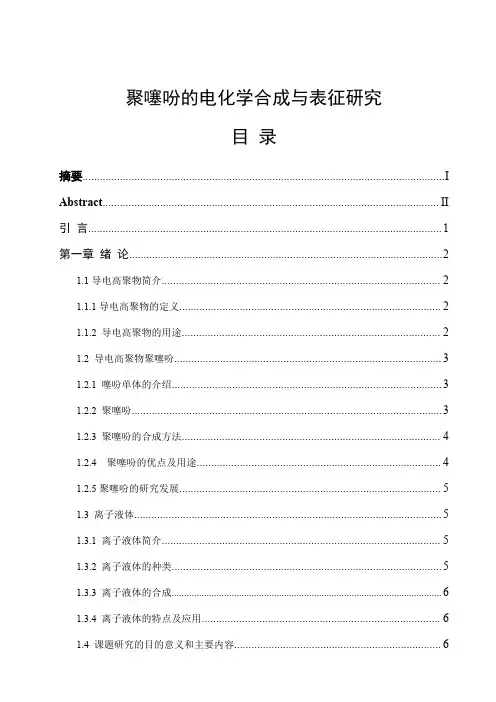

聚噻吩的电化学合成与表征研究目录摘要 (I)Abstract (II)引言 (1)第一章绪论 (2)1.1导电高聚物简介 (2)1.1.1导电高聚物的定义 (2)1.1.2导电高聚物的用途 (2)1.2导电高聚物聚噻吩 (3)1.2.1噻吩单体的介绍 (3)1.2.2聚噻吩 (3)1.2.3聚噻吩的合成方法 (4)1.2.4聚噻吩的优点及用途 (4)1.2.5聚噻吩的研究发展 (5)1.3离子液体 (5)1.3.1离子液体简介 (5)1.3.2离子液体的种类 (5)1.3.3离子液体的合成 (6)1.3.4离子液体的特点及应用 (6)1.4.1研究目的意义 (6)1.4.2研究内容 (7)第二章实验部分 (8)2.1仪器和药品 (8)2.2离子液体的选择 (9)2.2.1[Bmim][BF4]的结构 (9)2.2.2[Bmim][BF4]的优点 (9)2.3在离子液体中合成聚噻吩 (10)2.3.1电极的选用及制备 (10)2.3.2聚噻吩的聚合机理 (10)2.3.3操作步骤 (11)2.4聚噻吩的红外色谱检测 (12)第三章结果与讨论 (13)3.1循环伏安曲线 (13)3.2红外分析 (14)3.2.1噻吩的红外分析 (14)3.2.2聚噻吩的红外分析 (15)结论与展望 (16)致谢 (16)参考文献 (17)聚噻吩的电化学合成与表征研究摘要:导电高聚物是一种新型的材料,在导电材料、电池材料、电化学、电致发光等方面都有着广泛的应用。

聚噻吩作为导电高聚物主要的成员之一,早在1980年首次被合成出来。

聚噻吩以其良好的导电性能,卓越的光学性能,繁多的衍生物和便于操作加工等优点,在电学、光学、电化学等方面都有着巨大的发展潜能。

电化学合成法是合成聚噻吩的主要方法之一。

电化学合成法不需要加入氧化剂和催化剂,而且操作简单,是一种理想的合成方法。

而在“绿色溶剂”离子液体中进行电化学合成导电聚合物实验是一种新式、绿色环保的方法。

新型导电聚合物及其应用研究

新型导电聚合物及其应用研究

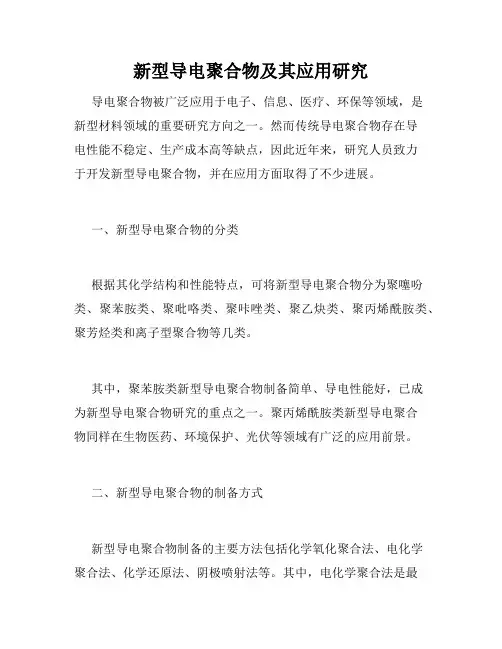

新型导电聚合物及其应用研究导电聚合物被广泛应用于电子、信息、医疗、环保等领域,是新型材料领域的重要研究方向之一。

然而传统导电聚合物存在导电性能不稳定、生产成本高等缺点,因此近年来,研究人员致力于开发新型导电聚合物,并在应用方面取得了不少进展。

一、新型导电聚合物的分类根据其化学结构和性能特点,可将新型导电聚合物分为聚噻吩类、聚苯胺类、聚吡咯类、聚咔唑类、聚乙炔类、聚丙烯酰胺类、聚芳烃类和离子型聚合物等几类。

其中,聚苯胺类新型导电聚合物制备简单、导电性能好,已成为新型导电聚合物研究的重点之一。

聚丙烯酰胺类新型导电聚合物同样在生物医药、环境保护、光伏等领域有广泛的应用前景。

二、新型导电聚合物的制备方式新型导电聚合物制备的主要方法包括化学氧化聚合法、电化学聚合法、化学还原法、阴极喷射法等。

其中,电化学聚合法是最为常用的一种制备方式,具有制备简单、产率高、导电性能好等优点。

三、新型导电聚合物的应用研究进展1.电子信息领域:新型导电聚合物在半导体器件、导电墨水、光敏材料等方面的应用研究取得了不少进展。

聚苯胺类导电聚合物在半导体器件中广泛应用,使有机半导体的性能得到了提升;聚噻吩类、聚吡咯类导电聚合物可以作为荧光探针和催化剂,具有广阔的应用前景。

2.生物医药领域:新型导电聚合物在生物医药领域主要应用于生物传感器、电生理信号探测和仿生材料等方面。

聚丙烯酰胺类导电聚合物在仿生材料、组织修复等方面表现出良好的应用前景。

3.环境保护领域:新型导电聚合物在环境监测、废水处理、污染源追溯等方面有着广泛的应用前景。

离子型聚合物可以用于重金属离子的吸附,聚芳烃类导电聚合物可以用于气体传感监测。

四、新型导电聚合物的挑战和展望新型导电聚合物在应用研究方面取得了不少进展,但仍存在以下问题:导电性能不稳定、光生电性能低、耐热性差等。

同时,新型导电聚合物的研究和开发仍需要更多的投入和精力。

展望未来,新型导电聚合物的应用前景广阔,可以期待其在电子信息、生物医药、环境保护等领域的更广泛应用。

聚噻吩及其衍生物_聚噻吩基复合材料的导电性能研究进展

聚噻吩及其衍生物_聚噻吩基复合材料的导电性能研究进展
为解释掺杂态导电聚合物的导电性能, H eeger 等[ 18- 20] 提出极化子、双极化子和孤子的概念, 初步解释了导电聚合 物的导电机理。图 2 是 PT h 的掺杂过程, 从 PT h 链( 1a) 上 去除一个电子产生一个可移动的电荷, 以阳离子自由基( 也 称极化子) 形式存在( 1b) , 正电荷倾向于诱导原子置换, 导致 极化行为, 进一步氧化极化子转化为无电子自旋的双极化子 ( 1c) 或者引入另一个极化子( 1d) , 引入一个正电荷就意味着 导入了一个负电荷的对离子( Ox- ) [ 21] 。
L i 等[23] 通过化学氧化法在 0 的条件下制备了 PTh 及 掺杂, 并研究了产物的电导率。结果表明, 未掺杂的 PTh 为 猩红色, 电导 率为 3. 1 10- 4 S/ cm; 当 用 H Cl ( 1mol/ L ) 、 H ClO4 ( 1m ol/ L ) 、I2 分别 进行掺杂后电导率 分别为 7. 5 10- 4 S/ cm、8. 5 10- 3 S/ cm 、50S/ cm, 掺杂后均为黑色。可 见, 掺杂后 PT h 的电导率显著提高, 其中以 I2 掺杂的效果最 为显著。
聚合和掺杂同时进行、
产物无需分离, 反应可
由于许多因素之间的相互影响, 选择最优合 成条件相当困难
控、方便研究
固相反应法
发生化学反应
反应物浓度影响较小 反应只能在界面进行
在乳化剂 的作用 下并借助 机 可以 控制 聚 合物 的分 要经过破乳、洗涤、干燥等处理后才能得 到
乳液聚合
械搅拌, 使单体在水中分散成 子量和聚合速率, 易操 纯净物, 很难完全除净产物中的乳化剂, 导
乳状液, 由引发剂引发聚合 作、环保、节能、价廉 致产物的电性能、耐水性等下降

聚噻吩类化合物电致发光材料的研究

聚噻吩类化合物电致发光材料的研究

聚噻吩类化合物电致发光材料的研究聚噻吩(polythiophene)是一种常见的聚合物材料,由噻吩(thiophene)单元重复连接而成,具有优异的电学、光学性质和导电性。

聚噻吩及其衍生物因其良好的电致发光性能,被广泛应用于有机光电器件领域,例如有机发光二极管(OLED)、有机薄膜太阳能电池(OPV)和场效应晶体管(OFET)等。

在聚噻吩的电致发光机理方面,目前主要有两种理论,即离子对机理和双极子机理。

离子对机理认为,当聚合物在外电场作用下形成极化电荷对时,发光能量由外电场提供,因此发光强度与外电场强度呈线性关系;而双极子机理则认为,发光源是由激子(exciton)的双极子跃迁所形成的,发光强度与外电场强度的平方呈线性关系。

在聚噻吩类化合物电致发光材料的研究方面,近年来主要涉及以下几个方面:1. 结构设计:通过对聚噻吩的结构进行改变,如引入不同的官能团或共轭扩展基团,可以调控聚合物的能带结构、发光颜色和发光强度等性质,以满足不同应用领域的需求。

2. 光谱性质研究:利用吸收光谱、荧光光谱等手段研究聚噻吩材料的光学性质,了解聚合物的能带结构、激子特性和激子跃迁机制等,为进一步优化材料性能提供基础数据。

3. 电学性质研究:通过测量聚噻吩材料的电导率、载流子迁移率等电学性质,了解材料的导电机制和载流子输运特性,为有机电子器件的应用提供理论依据。

4. 材料制备技术研究:发展高效、简单、环保的聚噻吩类化合物制备方法,例如电化学聚合法、化学氧化聚合法、Grignard反应法等,提高材料的产率和质量。

总体来说,聚噻吩类化合物电致发光材料的研究方向比较广泛,除了上述几个方面,还有一些其他的研究方向,例如:5. 量子化学计算:通过量子化学计算方法研究聚噻吩类化合物的电子结构和激子特性等,揭示材料的发光机理和优化材料性能。

6. 稳定性研究:由于聚噻吩类化合物易受光、氧、水等环境因素影响而降解,因此研究如何提高材料的稳定性是一个重要的研究方向。

导电聚合物的制备和应用研究

导电聚合物的制备和应用研究

导电聚合物的制备和应用研究导电聚合物是一种具有导电性能的高分子材料,因其独特的性质,在生物医学领域、微电子技术等方面得到了广泛的应用。

本文将探讨导电聚合物的制备方法以及应用研究进展。

一、导电聚合物的制备方法导电聚合物的制备方法多种多样,常见的方法有电化学聚合法、化学氧化还原法、电磁场聚合法以及模板合成法。

1、电化学聚合法电化学聚合法是一种通过电化学反应促进聚合物形成的方法,包括阴极聚合和阳极聚合两种。

其中,阳极聚合法是应用较广泛的一种方法。

在阳极上加电位,使得单体在阳极上聚合,形成导电聚合物。

以聚噻吩为例,其电化学聚合反应如下:2、化学氧化还原法化学氧化还原法是通过还原剂和氧化剂对聚合物进行反应,使得聚合物发生氧化或还原反应,从而形成导电聚合物。

其中最常用的产生氧化反应的还原剂有FeCl3、Ascorbic Acid、Peroxodisulphate,产生还原反应的氧化剂有Br2、KMnO4、NaNO2等。

以聚苯胺产生氧化反应为例,其化学氧化还原反应如下:3、电磁场聚合法电磁场聚合法是一个利用外加电磁场增强聚合反应的方法,包括辐射聚合和激发态聚合两种。

其中,辐射聚合的电磁场包括紫外线、电子束和γ射线等,激发态聚合的电磁场包括光、激光等。

以聚丙烯为例,其电磁场聚合反应如下:4、模板合成法模板合成法是一种通过模板作用使得聚合物成形的方法。

具体流程包括:将模板与希望聚合成形的单体在一起,使模板作用下单体形成聚合物,并去除模板后获得有规则的聚合物构型。

以上便是导电聚合物常见的制备方法,可以根据不同情况选择不同的方法。

二、导电聚合物的应用研究进展1、生物医学领域导电聚合物在生物医学领域中的应用以及研究较为广泛,用于生物传感器、组织工程、神经再生等方面的研究。

生物传感器利用导电聚合物的电导率,对分子或细胞进行检测。

组织工程中导电聚合物可以制成功能性细胞载体,协助细胞新生和组织修复。

神经再生方面则通过导电聚合物的导电性能,促进神经元的再生和修复。

材料科学中导电聚合物技术进展及应用展望

材料科学中导电聚合物技术进展及应用展望

材料科学中导电聚合物技术进展及应用展望导电聚合物是一种具有导电性能的聚合物材料,其突出的特点是既继承了传统聚合物材料的优良性能,又具备了电导性。

近年来,随着科学技术的不断发展和应用需求的增加,导电聚合物技术在材料科学领域中取得了长足的进展,并得到了广泛的应用。

本文将介绍导电聚合物技术的进展及其在不同领域的应用展望。

导电聚合物的技术进展主要体现在以下几个方面。

首先,导电聚合物的合成方法得到了不断改进和优化。

传统的导电聚合物主要通过化学合成法制备,如聚合物自由基聚合、化学还原、电化学聚合等。

近年来,随着纳米材料和纳米技术的发展,导电聚合物的制备方法也越来越多样化。

例如,通过纳米粒子或二维材料的掺杂可以显著提高聚合物的导电性能。

此外,还可以通过界面聚合和界面自组装等方法来调控导电聚合物的性能。

其次,导电聚合物的性能不断提升。

传统的导电聚合物如聚苯胺、聚噻吩等具有较低的导电性能。

为了提高导电聚合物的导电性能,研究者们通过控制聚合反应条件、优化聚合物结构以及引入新的功能单体等手段,成功地开发了一系列新型的高导电聚合物。

这些新型材料具有优异的导电性能、机械性能和化学稳定性,有望在电子器件、能源储存和传感器等领域得到广泛应用。

再次,导电聚合物的应用领域不断拓展。

导电聚合物具有导电性能和聚合物的特点,可以在无极性溶液中保持导电性。

这使得导电聚合物在柔性电子器件中得到了广泛的应用。

例如,柔性导电薄膜可以用于制备触摸屏、柔性显示屏等电子设备。

此外,导电聚合物还可用于电解液、超级电容器和锂离子电池等能源储存领域。

除此之外,导电聚合物还可以作为传感器和智能材料的基础。

在未来,随着科学技术的不断进步,导电聚合物技术在材料科学领域将有更广阔的应用前景。

首先,导电聚合物的性能将进一步提升。

研究者将继续改进合成方法、优化聚合物结构以及探索新的功能单体,以提高导电聚合物的导电性能和稳定性。

其次,导电聚合物将进一步拓展应用领域。

例如,导电聚合物和3D打印技术的结合将实现个性化柔性电子器件的快速制备。

聚噻吩及其衍生物基复合材料研究进展_黄春

聚噻吩及其衍生物基复合材料研究进展_黄春
原位聚合法具有 设 备 简 单、反 应 条 件 易 达 到 (常 温 下 即 可)、操作简单等 优 点,但 也 存 在 明 显 的 不 足 之 处:反 应 产 物 一般在水溶液或其他溶剂中,产物上往往带有 溶 剂 或 未 反 应 的单体,致使产物 不 纯,用 此 法 单 体 聚 合,产 物 溶 解 性 不 好, 难 以 加 工 ,很 难 形 成 高 分 子 量 的 产 物 。
聚 噻 吩 及 其 衍 生 物 基 复 合 材 料 研 究 进 展/黄 春 等
· 87 ·
1.2 电 化 学 法 电化学聚合是利用两电极间 的电 势 差 为 驱 动 力,在 电 极
(阴极或阳极)上 聚 合 或 沉 积 成 膜。 通 常 导 电 高 分 子 聚 合 物 的电化学复合在 阳 极 进 行,电 解 液 一 般 包 含 溶 剂、支 持 电 解 质和有机单体。聚噻吩及其衍生物电化学复合的电解液一 般为三氟化硼-乙醚电 解 液。常 用 的 电 解 法 包 括 恒 电 位 电 解 法、电位扫描法、恒电流电解法、交流电解法 和 矩 形 波 电 解 法 等 。 [10] 该法主要用于在 阴 极 或 阳 极 表 面 制 备 各 种 功 能 的 聚 合物膜。Fu C 等 采 [11] 用 电 化 学 法 制 备 了 PTh/MWNTs复 合材料,制成的电容器经1000次充 放 电 后,电 容 量 仍 可 保 持 在初 始 容 量 的 90%。Luo J 等[12] 采 用 电 化 学 法 制 备 了 MWCNTs/PTh复合 材 料,将 其 作 为 染 料 敏 化 太 阳 能 电 池 (DSSCs)电极材料,转化效率可达 4.72%,接近 DSSCs中 Pt 电 极 的 5.68% 。
剂,采用乳液聚合法制备 了 PEDOT-γ-Fe2O3 纳 米 复 合 材 料。 常温下该复合材料具有超顺 磁 性,电 导 率 为 0.4S/cm,随 γ- Fe2O3 含量的增加,导电性呈增大趋势,复合材料的热稳 定 性 较纯 PEDOT 好。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

聚噻吩类导电聚合物的研究进展姓名:丁泽班级:材化12-3学号:1209020302摘要π-共轭聚合物被认为是很有发展前景的材料,因为它拥有独特的光电特性,可以被广泛的应用于太阳能电池(PSCs),电致变色器件,传感器,聚合物发光二极管(PLEDs)等各种领域。

这些电活性与光活性聚合物通常是基于噻吩,吡咯,苯,芴或咔唑等芳环、芳杂环等单元的聚合物。

在大量的电致变色材料中,噻吩类聚合物由于它们的高电子导电性和好的氧化还原特性,以及在可见与红外区域,快的响应时间,显著地稳定性和高的对比率而成为一类重要的电致变色共轭聚合物。

更重要的是,通过聚合物链结构改动,噻吩类聚合物拥有容易的禁带可调性,可展示不同的电致变色特性。

关键词:π-共轭聚合物;电化学聚合;共聚;导电聚合物;一、导电聚合物简介1.1导电聚合物的分类导电高分子材料包括结构型导电高分子材料和复合型导电高分子材料两大类型。

复合型导电高分子材料是将各种导电性物质以不同的方式和加工工艺(如分散聚合、层积复合、形成表面电膜等)填充到聚合物基体中而构成的。

该类材料通常是填充高效导电粒子或导电纤维,较普及的是炭黑填充型和金属填充型。

复合型导电高分子材料在技术上比结构型导电高分子材料具有更加成熟的优势。

结构型(又称作本征型)导电聚合物是指聚合物本身具有导电性或经掺杂处理后具有导电性的聚合物材料。

这种高分子材料本身具有“固有”的导电性,由其结构提供载流子,一经掺杂,电导率可大幅度提高,甚至可达到金属的导电水平。

如聚乙炔、聚吡咯、聚苯胺、聚噻吩、聚苯硫醚、聚对苯撑等均属于结构型导电高分子材料(如图1-1)[1]。

结构型导电聚合物是目前导电聚合物研究领域的重点。

图1-1 常见共轭聚合物结构型导电聚合物根据其结构特征和导电机理的不同又可进一步分为:1) 载流子为自由电子的电子导电聚合物;2) 载流子为能在聚合物分子间迁移的正负离子的离子导电聚合物;3) 以氧化还原反应为电子转移机理的氧化还原型导电聚合物。

二、π-共轭导电聚合物的结构特征和导电机理所谓π-共轭导电高分子是指具有长链共轭π键结构的聚合物经过化学或电化学掺杂后形成的导电材料。

从结构上来说是主链上双键和单键交替的一类聚合物,这类聚合物的链上含有sp2杂化碳原子,有明显的离域π-电子重叠,给自由电子提供了离域跃迁的条件[2]。

导电高分子除了具有高分子长链结构外,还含有由“掺杂”而引起的对阴离子(p-型掺杂)或对阳离子(n-型掺杂),所以,通常导电高分子是由高分子链与非键合的阴离子或阳离子共同组成的。

导电聚合物属于分子导电物质,因此导电聚合物的导电机理不同于金属和无机半导体。

共轭聚合物与饱和聚合物相比,共轭聚合物能隙很小,电子亲和力较大,它们易与适当的电子受体或者电子给予体发生电荷转移,从而形成电荷转移络合物。

现在一般认为导电聚合物的载流子是孤子(soliton)、极化子(polaron)和双极化子(bipolaron),而不是通常金属中的自由电子、无机半导体中的电子和空穴。

2.1导电聚合物的性质与应用(1) 覆盖很宽的电学性能由不同分子结构、不同制备方法得到的导电高分子的室温电导率可以在导体—半导体—绝缘体范围内(10-9~105S/cm)变化。

这种宽范围的电导率变化,可以分别满足不同使用场合的不同需要。

例如具有较高电导率的导电高分子可以应用在电磁屏蔽、防静电、分子导线等技术场合。

具有半导体性能的导电高分子可用来制备有机二极管等。

(2) 可逆性的掺杂和脱掺杂过程可逆性的掺杂和脱掺杂过程,这是导电高分子独特的性能之一。

这一特性使得导电高分子在控制药物释放和可充放电池中的电极材料方面具有重要的作用。

在掺杂/脱掺杂的过程中伴随着可逆的颜色变化,因此可以实现电致变色或光致变色。

这不仅可用于光开关、信息存贮、显示器件,而且可用于军事目标的隐身伪装技术及节能玻璃窗的涂层等[1]。

在导电高分子的氧化/还原过程中,同时还伴随着掺杂离子的迁入/迁出的变化,这种掺杂离子的进出往往会导致高分子体积的变化。

在该过程中所产生的这种体积变化,可以用来制造人工肌肉,微执行器和交换膜等。

因此,导电聚合物特殊的结构和优异的物理化学性能使它在能源、信息、光电子器件、化学和生物传感器、电磁屏蔽、分子导线和分子器件、电致变色、光致变色、隐身防伪技术、金属防腐及气体分离膜等领域具有广泛的应用前景。

2.2 聚噻吩及其衍生物的合成聚噻吩及其衍生物的合成大致经历了如下几个阶段:无取代聚噻吩的合成,直链烷基取代聚噻吩的合成(局部有序取代聚噻吩的合成和局部无序取代聚噻吩的合成),带有支链烷基取代聚噻吩的合成,杂原子取代聚噻吩的合成,离子型取代聚噻吩的合成等[3]。

高分子聚合物的合成方法可分为化学法和电化学法两大类[4]。

两种方法的优缺点对聚噻吩及其衍生物的合成同样适用。

其中最常用的方法是化学合成法中FeCl3氧化法,对绝大多数聚噻吩及其衍生物的合成都有很强的适用性,在这里面Fe3+既是氧化剂又是掺杂剂,这样就能利于合成聚合物。

使用FeCl3氧化法合成聚噻吩,优点是能适用于大规模生产,但是存在着过程相对复杂,不易制成薄膜,膜的厚度相对较大而且较难控制等缺点。

电化学合成过程相对简单,但是其中的一个难题是对电解液的选择,电解液一般有三种成分:电解质、溶剂和有机单体。

常用的电解质有铵盐、钾盐、钠盐和锂盐,溶剂有很多种,水或者普通溶剂都可以作为溶剂,电化学聚合中面临的最难的一个难题是不同的噻吩单体要选择正确合适的电解质。

但是使用电化学聚合优点是可以通过控制电压及电极材料来控制合成聚噻吩及其衍生物所要到达的膜厚等条件,这种优点是化学聚合方法所不能具备的。

目前应用在生物医学领域的大部分聚噻吩及其衍生物都是由电化学法合成的。

化学法是使用金属氧化剂或者通过金属进行偶联反应得到共轭聚合物,该方法的优点是可以一次生产大量的产品,可以根据需要控制聚噻吩的组成和结构。

而电化学法则操作比较简单,可以通过电量的大小来控制在电极上形成的薄膜的厚度,随着对聚合物的深入的的研究,实际的应用中两种方法是相辅相成的,而且都得到了很大的发展。

1. 化学法合成在20 世纪80 年代,人们首次发现聚噻吩,Hofmann等人使用Ullman 反应合成的聚噻吩产率很低,而且分离提纯很困难。

后来聚噻吩合成化学的发展是随着金属有机化学的发展而发展的,例如发现的越来越多的有效过渡金属催化剂。

Yamamto等人在1980 年首次利用金属化合物制作成2,5-二溴噻吩的格式试剂,并且在Ni(bipy)C l2催化下合成了无取代基的聚噻吩[5]。

这种方法对反应的要求是严格的,例如一旦出现单取代的分子,聚合过程就会停止,另外对单体的纯度要求较高。

后来合成烷基在侧链进行取代的聚噻吩广泛的使用这种方法,例如McCullough等应用格氏反应,而且其格氏试剂简单易于制备,合成出如下的聚噻吩衍生物。

除了使用Ni(bipy)Cl2作为催化剂外,人们还发现了很多效果很好的金属催化剂(如金属锌试剂)可以用于聚噻吩衍生物的合成,下面的例子首先聚合出侧链为甲酸甲酯的聚噻吩,将其水解后可以获得水溶性的聚噻吩,该方法所要求的反应底物的纯度是很高的,此反应中应用的锌试剂的选择性是非常好的。

此外,Stille等人发现了在钯的催化下将有机锡试剂和亲电试剂发生偶合反应生成C-C键的方法[6],该方法的反应所需要的条件是比较温和的,而且副反应少,这种方法是多用于来合成规整度高的聚噻吩及其衍生物。

以下的反应就是应用了此反应后成功的制备了共聚物。

化学氧化法是指利用如三氯化铁、高氯酸铜、三氯化铝、硫酸铵等作为氧化剂来氧化聚合制备聚合物的方法。

该方法操作简单,反应步骤也很简单,另外最终得到的聚合物分子量普遍都较大,Sugimoto 等人第一次应用三氯化铁氧化法合成了侧链3位烷基取代的聚噻吩。

目前它是合成侧链烷基取代的聚噻吩衍生物的主要的方法。

化学氧化法存在着在最终合成的聚合物中会含有金属氧化剂所残留的金属离子的缺点,这将会对聚合物的发光性能造成很大的影响,之后研究者对该方法进行了不断研究和改进,Laakso等人深入的研究了聚合反应条件,所得到的聚合物中仅含有0.008%的含量的铁元素。

完全去除聚合物中的金属离子是不可能的,但是尽可能的去降低聚合物中的金属离子的含量,使其几乎不影响发光性能。

2. 电化学聚合法单体分子在电场作用下, 在电极表面聚合生成导电聚合物膜,这使得一般情况下不溶或不熔的导电聚合物在加工方面更加方便,因而与化学法相比电化学聚合法有其独特的优势。

电化学聚合法不仅可以使聚合与掺杂同时进行,而且能对需要的不同厚度的薄膜非常容易的获得。

许多芳杂环的聚合物(如吡咯、噻吩、呋喃、吲哚、苯、芴等)都可以使用电化学法聚合,与化学聚合法相比,使用该方法获得所需膜的厚度可以通过电量来调节,另外聚合和掺杂可以同时进行还有不需要催化剂来促进聚合等优势[7]。

在1982年的时候学者们开始了对使用电化学法制备聚噻吩及其衍生物的方法进行了研究,随着时间的推移,学者们对电化学聚合法的反应所需要的条件做了许许多多的研究,而且获得了丰硕的成果。

电化学聚合法通常分成阴极还原法聚合法与阳极氧化聚合法。

目前来说应用阴极还原聚合法的反应还是较少的,例如对单体2,5-二溴噻吩使用电化学还原法,使用溶剂是乙腈,溴化(2-溴-5-噻吩基)三苯基镍作为催化剂,能够在阴极制备所需薄膜厚度的聚噻吩。

阳极氧化法是电化学聚合法主要使用的方法,例如用三氟化硼乙醚作电解质溶液制备优良性能的聚噻吩膜。

由于此电解质能够和单体中的π 键发生相互作用,使得单体得到了活化,进一步的降低了氧化聚合所需的电位,从而防止过氧化过程的发生,鉴于上面所述的特点,三氟化硼乙醚作为电解质已经在其它的杂环化合物的聚合过程得到应用,并且现在成为普遍使用的电解质溶液。

电化学法聚合过程中要选择合适的反应条件是比较困难的。

如溶剂的选择,温度的选择,电压的大小,反应槽的大小,电极材料选择等都能影响所要合成聚合物的性质和结构。

常使用的电极材料有Ag、Pt、Ni、ITO 玻璃、不锈钢等,但是在制备聚噻吩及其衍生物时常使用Pt 电极,这是由于该电极具有较好的稳定。

不同电极的使用范围是不同的,如在ITO玻璃电极上可以制备出导电率达到55S/cm的自支撑聚(3-氟噻吩)薄膜。

使用此电极制备的自支撑膜是柔软、平整的,但存在着规整度会变差的缺点。

电解液的溶剂对形成的聚合物薄膜影响也是很大的,通常情况下使用的溶剂是那些对质子有惰性的,如苯基腈、乙腈等。

在电化学聚合过程中常使用六氟化磷四丁基铵、四氟化硼四丁基铵等季铵盐和高氯酸盐等作为支持电解质[4]。

单体的浓度也会影响到电化学聚合,单体浓度低时聚合的进程较慢,而且电导率较低。
