建筑构造(第五章楼梯)
＠梁占据梯段的一段尺寸。
＠梯斜梁下翻，置于板下，称为明步。
特点：板底面不平整，支模、除灰较困难；
5.4 预制装配式钢筋混凝土楼梯
• 含义：装配式钢筋混凝土楼梯是将楼梯分解成 若干构件，在预制厂制作、到现场安装。 • 特点：施工速度快、减少现场湿作业、有利于 建筑工业化。但楼梯的造型和尺寸将受到限制， 整体性差，刚度低。 • 类型 • 根据分解构件的大小和构造方式的不同 • 小型构件装配式楼梯 • 中型构件装配式楼梯 • 大型构件装配式楼梯
2 剖面图
→形成 • 假想用一铅垂剖切平面，通过各层的— 个楼梯段将楼梯剖切开，向另一末剖切 到的楼梯段方向进行投射，所绘制的剖 面图称为楼梯剖面图。
→绘图要求
• 比例：一般同平面图； • 清晰表现房屋的层数、梯段数、步级数、楼梯的类型 及结构形式； • 注明地面、平台面、楼面标高及梯段、栏板的高度尺 寸； • 习惯上，若楼梯间的屋面没有特殊之处，一般可不画 出，用折断线断开； • 在多层房屋中，若中间各层的楼梯构造相同时，则剖 面图可只画出底层、中间层和顶层剖面，中间用折断 线分开； • 被剖梯段的步级数可直接绘出，未剖梯段的步级，因 被栏板遮挡而看不见，有时可画上虚线表示，亦可在 其高度尺寸上标出该段步级的数目。 • 扶手坡度应与梯段坡度一致。
＠由于需要现场支模，模板耗费较大，施工周 期较长； ＠抽孔困难，不宜做成空心构件，所以混凝土 用量和自重较大。
一 板式楼梯
特点：结构简单，底面平整，便于装修，但自 重大，材料消耗多，适用于楼梯荷载较小的住 宅建筑等。
二 梁板式楼梯
＠梯斜梁上翻，置于板上，称为暗步。 特点：＠阻止垃圾或灰尘从梯井中落下；
2 梯段尺度（宽度及长度）
宽 度： (整栋建筑梯段总宽及单部楼梯梯 段宽)梯段宽度应根据紧急疏散时要求 通过的人流股数多少确定。每股人流按 0.55+(0~0.15)m宽度考虑，且不少于两 股人流。
建筑构造楼梯与电梯教学课件PPT
6.1 楼梯的类型和设计要求
h
6.2 楼梯的组成和尺度
6.2.1 楼梯的组成
楼梯段
楼梯段是联系两个不同标高平台的倾斜 构件，它由若干个踏步组成，俗称“梯跑”。 梯段的踏步级数一般不宜超过18级，但也不 宜少于3级。
楼梯平台
楼梯平台是指连接两梯段之间的水平部分。 分为楼层平台和中间平台（休息平台）。
h
6.2 楼梯的组成和尺度
6.2.2 楼梯的尺度 1.梯段的宽度
由通行人数的多少和建筑防火要求决定。 计算依据：
–每股人流：0.55m＋（0~0.15）m –两股人流1100-1400mm –三股人流1650-2100mm
h
6.2 楼梯的组成和尺度
6.2.2 楼梯的尺度 2.楼梯的坡度
根据楼梯的使用情况 ，合理选择楼梯的坡度 。
h
6.1 楼梯的类型和设计要求
（a）剪刀楼梯 (b) 螺旋形楼梯 (c)弧形楼梯
h
6.1 楼梯的类型和设计要求
弧形楼梯（左）和螺旋楼梯（右）
h
6.1 楼梯的类型和设计要求 6.1 楼梯的类型和设计要求
（a）开敞式楼梯间 (b)封闭式楼梯间
（a）开敞式楼梯间
(b)封闭式楼梯间
h
(c)防烟楼梯间
(c)防烟楼梯间
6.3.2梁式楼梯 梁式楼梯由踏步板、斜梁、平台梁和平台板组成。踏步板
支承在斜梁上，斜梁又支承在上、下平台梁（有时一端支承 在层间楼面梁）上，平台板支承在平台梁或楼层梁上，而平 台梁则支承在楼梯间两侧的墙上。
在结构上有双梁布置和单梁布置两种 。
h
6.4 楼梯的细部构造
6.4.1 踏步面层及防滑处理
单元6 楼梯与电梯
h

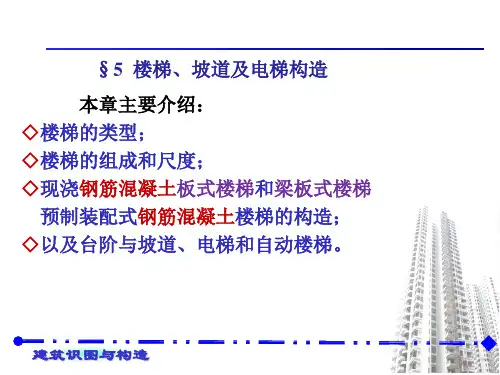

第5章 楼梯与电梯构造
建筑识图与构造
◇楼梯平台 平台是供人们上下楼梯时调节疲劳和转换方向的水平 面，也称缓台或休息平台。 平台有楼层平台和中间平台之分， 与楼层标高一致的平台称为楼层平台； 介于上下两楼层之间的平台称为中间平台。 ◇楼梯栏杆（或栏板）扶手 栏杆扶手是设在楼梯段及平台临空边缘的安全保护 构件，以保证人们在楼梯处通行的安全。
（3）根据楼梯间开间尺寸确定楼梯间净宽度A，梯段宽度B及梯井宽度C, A=开间-墙厚， B =（开间-C-墙厚）/2， 梯井宽度C=60-200mm,儿童使用的梯井宽度不应大于200mm。
建筑识图与构造
（4）确定中间平台宽D1, D1 ≥B （5）根据中间平台宽D1及梯段长度L, 计算楼层平台宽度D2， D2=进深-D1-L 。 对于封闭平面的楼梯间， D2 ≥B； 对于开敞式时楼梯，当楼梯间外围走廊时， D2可以略小一些。 （6）进行楼梯净高的验算，有时也会重新调整楼梯的踏步 数及踏步的高、宽。 （7）绘制楼梯的平面图及剖面图。
建筑识图与构造
图： 开敞式楼梯间转角处的平面布置 建筑识图与构造
（6）栏杆扶手高度 ◇扶手高度是指踏步前缘线至扶手顶面之间的垂 直距离。 一般为900mm。 ◇供儿童使用的楼梯扶手高度多取500~600mm。 (图：)。
建筑识图与构造
图: 栏杆扶手高度; 建筑识图与构造
梯段处顶层平台处安全栏杆
建筑识图与构造
§ 5.1 楼梯的类型、组成和尺度
在建筑物中，为解决垂直交通和高差，常采用以下措施： 楼梯、坡道 、台阶 、电梯 、自动扶梯 、爬梯。 常见的楼梯类型有： ◇按使用性质分，有： 主要楼梯、辅助楼梯、疏散楼梯和消防楼梯。 ◇按主要承重结构所用材料分，有： 钢筋混凝土楼梯、木楼梯、钢楼梯等。 ◇按位置分，有： 室内楼梯和室外楼梯等。 ◇按楼梯平面形式分，有直上式（直跑楼梯）、曲尺式（折 角楼梯）、双折式（双跑楼梯）、多折式（多跑楼梯）、 剪刀式、弧形和螺旋式等（图5-2）。

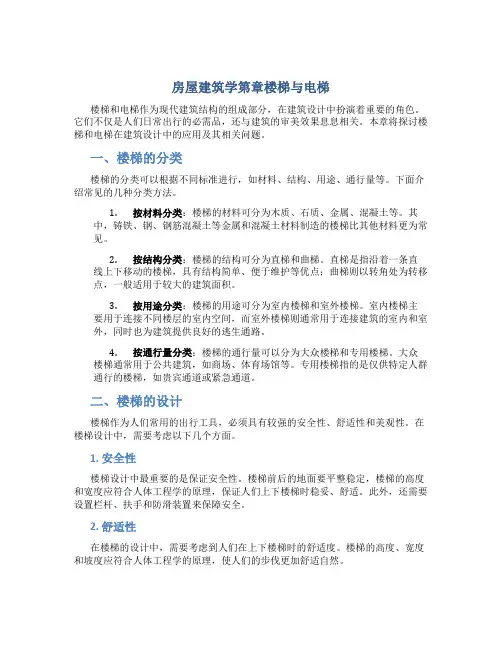

房屋建筑学第章楼梯与电梯
房屋建筑学第章楼梯与电梯楼梯和电梯作为现代建筑结构的组成部分，在建筑设计中扮演着重要的角色。
它们不仅是人们日常出行的必需品，还与建筑的审美效果息息相关。
本章将探讨楼梯和电梯在建筑设计中的应用及其相关问题。
一、楼梯的分类楼梯的分类可以根据不同标准进行，如材料、结构、用途、通行量等。
下面介绍常见的几种分类方法。
1.按材料分类：楼梯的材料可分为木质、石质、金属、混凝土等。
其中，铸铁、钢、钢筋混凝土等金属和混凝土材料制造的楼梯比其他材料更为常见。
2.按结构分类：楼梯的结构可分为直梯和曲梯。
直梯是指沿着一条直线上下移动的楼梯，具有结构简单、便于维护等优点；曲梯则以转角处为转移点，一般适用于较大的建筑面积。
3.按用途分类：楼梯的用途可分为室内楼梯和室外楼梯。
室内楼梯主要用于连接不同楼层的室内空间，而室外楼梯则通常用于连接建筑的室内和室外，同时也为建筑提供良好的逃生通路。
4.按通行量分类：楼梯的通行量可以分为大众楼梯和专用楼梯。
大众楼梯通常用于公共建筑，如商场、体育场馆等。
专用楼梯指的是仅供特定人群通行的楼梯，如贵宾通道或紧急通道。
二、楼梯的设计楼梯作为人们常用的出行工具，必须具有较强的安全性、舒适性和美观性。
在楼梯设计中，需要考虑以下几个方面。
1. 安全性楼梯设计中最重要的是保证安全性。
楼梯前后的地面要平整稳定，楼梯的高度和宽度应符合人体工程学的原理，保证人们上下楼梯时稳妥、舒适。
此外，还需要设置栏杆、扶手和防滑装置来保障安全。
2. 舒适性在楼梯的设计中，需要考虑到人们在上下楼梯时的舒适度。
楼梯的高度、宽度和坡度应符合人体工程学的原理，使人们的步伐更加舒适自然。
楼梯作为室内的装饰元素之一，需要在外观上满足审美需求，并与室内装修风格相统一。
三、电梯的类型电梯是现代化建筑中不可缺少的交通工具，它不仅提高了人们的出行效率，还改变了人们的生活方式。
根据装载方式和传动方式的不同，电梯可以分为以下几种类型。
1. 货梯货梯是用来运输货物的电梯，通常装载重量较大。
房屋建筑构造资料5、楼梯和电梯
楼梯与电梯一、楼梯的组成和类型1、楼梯的组成：楼梯段、楼梯平台、栏杆扶手组成楼梯段：又叫梯跑。
踏面+踢面。
3≤踏步级数≤18。
楼梯平台：连接两梯段之间的水平部分。
栏杆扶手二、楼梯的尺度与设计1、楼梯的尺度（1）梯段宽度每股人流宽度为0.55+（0～0.55）m，0～0.55m为人流在行进中的摆幅单人＞900；双人1100～1400；三人1650～2100（2）楼梯的坡度（图见page99）表示方法：▲用斜面与水平面的夹角来表示▲用斜面的垂直投影高度与斜面的水平投影长度之比楼梯常见坡度为20°-45°，其中30°左右较为通用；楼梯的最大坡度不宜大于38°；坡度小于20°时，采用坡道形式；坡度大于45°时，采用爬梯。
（3）楼梯的踏步尺寸踏面宽度不宜小于250mm踏步尺寸的计算：2h+b=（600～620）mm或h+b=450mmh为踏步高度；b为踏步宽度当踏面尺寸较小时，可采用加做踏口或将踢面倾斜的方式加宽踏面，踏口挑出尺寸为20-25mm楼梯段的长度L是每一段的水平投影长度，其值为L=b×(N-1)b为踏面水平投影步宽，N为踏步数（4）楼梯平台宽度分为中间平台宽度D1和楼层平台宽度D2D1不应小于梯段宽度D2应区别不同楼梯形式而定：▲敞开式楼梯楼层平台可以与走廊合并使用▲封闭式楼梯间，楼层平台应比中间平台更宽松（5）梯井宽度梯井是梯段之间形成的空隙，此空隙从顶到底层贯通梯井宽度一般为60-200mm，当梯井超过200mm时，应在梯井部位设水平防护措施（6）净空高度楼梯净空高度包括楼梯段净高和平台处净高楼梯段净高应以踏步前缘处到顶棚垂直线的净高度计算，这个净高应保证人们行走不受影响，一般不小于2200mm；楼梯平台的结构下缘至人行通道的垂直高度不应小于2000mm；梯段的起始、终了踏步的前缘与顶部突出物的外缘线应不小于300mm。
建筑构造第五章楼梯-68页PPT资料
3 平台宽度
平台宽度分为中间平台宽度Dl 和楼层平台宽度D2。
对于平行和折行多跑等类型楼梯， 其转向后的中间平台宽度应不小于 梯段宽度，且不小于1.2m。
对于楼层平台宽度，则应比中间 平台更宽松一些，以利人流分配和 停留。
4 梯井宽度
所谓梯井，系指梯段之间形 成的空档，此空档从顶层到底层 贯通。
▼根据楼梯间开间净宽A和梯井宽C确定梯 段宽度a，a＝(A-C)／2，验证其通行能 力。
▼根据初选中间平台宽D1(D1≥a)和楼层平 台宽D2(D2＞a)以及梯段水平投影长度L 检验楼梯间进深净长度B，D1十L十D2≤B。
▼绘制楼梯平面图及剖面图。
二、楼梯设计图绘制
1平面图 →形成： • 假设用一水平剖切平面在该层往上行
四、楼梯的设计要求
• 作为主要楼梯，应与主要出入口邻近，且 位置明显；同时应避免与水平交通空间在 交接处形成拥挤、堵塞；
• 必须满足防火要求，楼梯间除允许直接对 外开窗采光外，不得向室内任何房间开窗； 楼梯间四周墙壁必须为防火墙；对防火要 求高的建筑物特别是高层建筑，应设计成 封闭式楼梯间或防烟楼梯间；
→绘图步骤
• 根据楼梯间的开间、进深和楼层高度，确定： S—平台深度； a—梯段宽度； b—踏面宽 度； L—梯段长度； K—梯井宽度： n— 步级数。
(楼层平台上1-1.2m)的第一个楼梯段中 部剖切开，移去剖切平面以上部分，将 余下的部分按正投影的原理投射在水平 投影面上所得到的图，称为楼梯平面图。
→绘制要求 • 比例：一般常用1：50； • 剖切位置:在该层往上走的第一梯段(休息平
台下)的任一位置处(楼层平台上1-1.2m)；
• 类型及数量：一般每一楼层都要画一楼梯平 面图。三层以上的房屋，若中间各层的楼梯 位置及其梯段数、踏步数和大小都相同时， 通常只画出底层、中间层和顶层三个平面图；
房屋建筑学课件-楼梯和电梯
室外台阶应坚固耐磨，具有良好的耐久性、抗冻性、 抗水性。台阶按所采用的材料不同有混凝土台阶、石台 阶、钢筋混凝土台阶和砖砌台阶等。台阶的构造可采用 实铺和架空两种，实铺 台阶的构造与室内地坪的构造差 不多，包括基层、垫层和面层。在严寒地区，为保证台 阶不受土壤冻胀 影响，应把台阶下部一定深度范围内的
按楼梯的 平面形式分
开敞楼梯间、封闭 楼梯间、防烟楼梯 间
按楼梯间的 平面形式分
三、楼梯的坡度
楼梯坡度是指楼梯段沿水平面悔f斜的角度。有两种表 示方法：
一种是用楼梯段和水平面的夹角表示 。 另一种是用踢面和踏面的投影长度之比表示。工程中多采用后者。
楼梯坡度是依据建筑的使用性质和人流行走的舒适度 、安全感、楼梯间的尺度、面积等因素进行综合确定的。 一般来说，楼梯的坡度越小越平缓，行走也越舒服，但却 加大了楼梯的进深，增加了建筑面积和造价。因此，在楼 梯坡度的选择上，存在使用和经济之间的矛盾。对使用频 繁、人流量大的公共建 筑楼梯坡度应该平缓一些，而人 流通行量较小的建筑（如住宅），坡度可以徒一些，以节 约楼梯间面积。
土换掉，改设沙垫层。
二、坡道
任务五
一、电梯
电梯与自动扶梯
• 客梯 • 货梯 • 消防电梯 • 观光电梯
按使用性质分类
• 高速电梯 • 中速电梯 • 低速电梯
（一）电梯 的类型
按行驶速 度分类 其他分类
按单台、双台分类； 按交流电梯、直流 电梯分类；按轿厢 容量分类；按电梯 门 开启方向分类等。
（二）电梯的组成 电梯组成
3.栏杆扶手的转弯处理
上下梯段的扶手在平台转弯处往往存在高差，应进行调整和处理。 常采用的方法为：
1
当上下梯段齐步时， 上下扶手在转折处 同时向平台延伸半 步，使两扶手高度 相等，连按自然， 但这样做缩小了平 台的有效深度。
建筑构造-楼梯与电梯
建筑构造-楼梯与电梯
建筑构造-楼梯与电梯
建筑构造-楼梯与电梯
三、楼梯的基础
建筑构造-楼梯与电梯
2-5-5 电梯与自动扶梯
一、电梯 （一）、电梯类型 1、按使用性质分类 （1）、客梯：（2）、货梯：（3）、消防电梯：
用于发生火灾、爆炸等紧急情况下作安全疏散人 员和消防人员紧急救援使用。 2、按电梯行驶速度分类 （1）、高速电梯：速度大于2m／s，梯速随层数 增加而提高，消防电梯常用高速。 （2）、中速电梯：速度在2m／s之内，一般货梯， 按中速考虑。 （3）、低速电梯：运送食物电梯常用低速．速度 在1.5m／s以内。
对于楼梯段水平投影长度超过3m，多采用 梁式楼梯 。
建筑构造-楼梯与电梯
二、装配式钢筋混凝土楼梯
按楼梯构件的拼合程度一般可分为小型、 中型和大型预制构件装配式楼梯。
（一）、小型构件装配式楼梯
钢筋混凝土预制踏步根据其断面形式不同，一般包括一字 形，L形（包括正L形和反L形两种）和三角形三种 。
建筑构造-楼梯与电梯
（三）、大型构件装配式楼梯
大型构件装配式楼梯，是将整个梯段与平 台预制成一个构件，按结构形式不同，有 板式楼梯和梁板式楼梯两种 。
建筑构造-楼梯与电梯
2-5-4 楼梯细部处理
一、踏步面层及防滑处理 踏步面层有水泥砂浆、水磨石、地面砖、
各种天然石材等 。 在踏步上设置防滑条可以避免行人滑倒，
（3）、底层可以做成扩大的封闭楼梯间。
建筑构造-楼梯与电梯
建筑构造-楼梯与电梯
（三）、防烟楼梯间
防烟楼梯间适用于一类高层建筑，建筑高度超过 32m的二类高层建筑以及塔式住宅，19层及19层 以上的单元式住宅，超过11层的通廊式住宅，其 特点是：
建筑构造-楼梯与电梯
建筑构造-楼梯与电梯
三、楼梯的基础
建筑构造-楼梯与电梯
2-5-5 电梯与自动扶梯
一、电梯 （一）、电梯类型 1、按使用性质分类 （1）、客梯：（2）、货梯：（3）、消防电梯：
用于发生火灾、爆炸等紧急情况下作安全疏散人 员和消防人员紧急救援使用。 2、按电梯行驶速度分类 （1）、高速电梯：速度大于2m／s，梯速随层数 增加而提高，消防电梯常用高速。 （2）、中速电梯：速度在2m／s之内，一般货梯， 按中速考虑。 （3）、低速电梯：运送食物电梯常用低速．速度 在1.5m／s以内。
对于楼梯段水平投影长度超过3m，多采用 梁式楼梯 。
建筑构造-楼梯与电梯
二、装配式钢筋混凝土楼梯
按楼梯构件的拼合程度一般可分为小型、 中型和大型预制构件装配式楼梯。
（一）、小型构件装配式楼梯
钢筋混凝土预制踏步根据其断面形式不同，一般包括一字 形，L形（包括正L形和反L形两种）和三角形三种 。
建筑构造-楼梯与电梯
（三）、大型构件装配式楼梯
大型构件装配式楼梯，是将整个梯段与平 台预制成一个构件，按结构形式不同，有 板式楼梯和梁板式楼梯两种 。
建筑构造-楼梯与电梯
2-5-4 楼梯细部处理
一、踏步面层及防滑处理 踏步面层有水泥砂浆、水磨石、地面砖、
各种天然石材等 。 在踏步上设置防滑条可以避免行人滑倒，
（3）、底层可以做成扩大的封闭楼梯间。
建筑构造-楼梯与电梯
建筑构造-楼梯与电梯
（三）、防烟楼梯间
防烟楼梯间适用于一类高层建筑，建筑高度超过 32m的二类高层建筑以及塔式住宅，19层及19层 以上的单元式住宅，超过11层的通廊式住宅，其 特点是：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
济南工程职业技术学院
25
2020/4/21
济南工程职业技术学院
(9) 扇形楼梯
中间平台 处由扇形 踏步组成
转角行走 不方便
26
2020/4/21
济南工程职业技术学院
27
2020/4/21
济南工程职业技术学院
5.1.3楼梯的设计要求
1.楼梯要有足够的刚度、强度和稳定性 2.楼梯材料的选择要恰当，构造措施和施工方法 要合理 3.楼梯设计必须满足防火规范， 4.兼顾美观
济南工程职业技术学院
个楼 部梯 位由 ？哪
几 部 分 组 成 ？ 各 在 哪 3
楼 梯 组 成
2020/4/21
济南工程职业技术学院
5.1.1楼梯的组成
楼梯一般由楼梯梯段、楼梯平台和栏杆扶手三部 分组成。
设有踏步供层间上下行走的通道段落，称梯段。
梯段的坡度是由踏步形成的。踏步又有踏面（供
行走时踏脚的水平部分）和踢面（形成踏步高差 的垂直部分）。
梯段是楼梯联系两个不同标高平台的倾斜构件， 也是楼梯主要使用和承重部分。
4
2020/4/21
济南工程职业技术学院
平台:是指两楼梯梯段间的水平板。平台用 来供楼梯转折、连接某个楼层或供使用者 略事休息。
平台标高有时与某个楼层相一致，有时介 于两个楼层之间。与楼层标高相一致的平 台称之为正平台，介于两个楼层之间的平 台称之为半平台或中间平台。
14
2020/4/21
济南工程职业技术学院
（6）剪刀楼梯：
两个直行单 跑楼梯交叉而 成的剪刀楼梯， 适合层高小的 建筑。两个直 行多跑楼梯的 适用于层高较 大且有人流多 向性选择要求 的建筑。
15
2020/4/21
济南பைடு நூலகம்程职业技术学院
16
2020/4/21
济南工程职业技术学院
（7）螺旋形楼梯
2020/4/21
济南工程职业技术学院
35
2020/4/21
济南工程职业技术学院
36
2020/4/21
楼梯剖面图济南工程职业技术学院
37
2020/4/21
济南工程职业技术学院
5.2 楼梯
5.2.1 楼梯的五大尺度
1.楼梯的坡度 2.楼梯段及平台宽度 3.踏步尺寸 4.楼梯的净空高度 5.栏杆和扶手尺度
40
2020/4/21
济南工程职业技术学院
41
2020/4/21
济南工程职业技术学院
某楼面至中间平台的垂直距离为1650mm，假 设踏步设置11步，那么每一步踏步的高度是多 少？踏步宽可选定为多少？这个梯段的踏步宽 度总和是多少？如果楼梯的步数改为10步又怎 样？若踏步宽较小时，应用什么办法改善？
济南工程职业技术学院
（4）平行双分双合楼梯： 常用作办公类建筑的主要楼梯
12
2020/4/21
济南工程职业技术学院
双 合 式
13
2020/4/21
济南工程职业技术学院
（5）折行多跑楼梯:
折行双跑 楼梯常用于仅 上一层楼的影 剧院、体育馆 等建筑的门厅 中；折行三跑 楼梯常用于层 高较大的公共 建筑中。
第5章 楼梯与电梯
学习目标及要求
1. 掌握楼梯的作用、要求，了解楼梯的平面形式 2. 掌握楼梯的组成、各部分尺度要求及楼梯的设计 3. 掌握钢筋混凝土楼梯的构造，了解楼梯细部构造 4. 了解建筑其他垂直交通设施
1
2020/4/21
济南工程职业技术学院
5.1 楼梯的组成、类型和设计要求
2
2020/4/21
一般楼梯的坡度范围在20°~45°之间。
人流量大的公共建筑中楼梯坡度一般采用1：2
39 （26°34ˊ）。
2020/4/21
济南工程职业技术学院
2.踏步尺寸
踏步高宽比一般满足下列经验公式：
2r+g=600~620mm
或
r+ g=450mm
式中，r表示踏步高；g表示踏步宽。踏步 尺寸与人们的步幅有关。
28
2020/4/21
济南工程职业技术学院
补充：楼梯常见材料
29
2020/4/21
济南工程职业技术学院
30
2020/4/21
济南工程职业技术学院
31
2020/4/21
济南工程职业技术学院
补充：楼梯识图
32
2020/4/21
济南工程职业技术学院
33
2020/4/21
济南工程职业技术学院
34
38
2020/4/21
济南工程职业技术学院
§5.1.1 楼梯的五大尺度
1 楼梯的坡度
楼梯的坡度是指梯段的斜率，一般用斜面与水平的
夹角表示，也可用斜面在垂直面上的投
影高与在水平面的投影宽之比表示。
楼梯踏步高宽比构成楼梯的坡度。反之，根据使用 的要求选定了合适的楼梯坡度之后，踏步的高宽 比也就被确定。
20
2020/4/21
济南工程职业技术学院
21
2020/4/21
济南工程职业技术学院
（8）弧形楼梯
具有明显的 导向性和优 美轻盈的造 型。
但其结构和 施工难度较 大，通常采 用现浇钢筋 混凝土结构。
22
2020/4/21
济南工程职业技术学院
23
2020/4/21
济南工程职业技术学院
24
2020/4/21
7
2020/4/21
济南工程职业技术学院
（1）直行单跑楼梯：仅用于层高不大的建筑
8
2020/4/21
济南工程职业技术学院
（2）直行多跑楼梯： 用于层高较大的建筑
9
2020/4/21
济南工程职业技术学院
10
2020/4/21
济南工程职业技术学院
（3）平行双跑楼梯： 是最常用的楼梯形式之一
11
2020/4/21
5
2020/4/21
济南工程职业技术学院
栏杆和扶手，是指楼梯段及平台边缘的安全保 护构件，供上下楼梯时倚扶之用。
当楼梯宽度不大时，可只在梯段临空面设置， 当楼梯宽度较大时（大于1.4米），非临空面 也应加设扶手，当楼梯宽度很大时（大于2.2 米）还应在梯段中间加设扶手。
6
2020/4/21
济南工程职业技术学院
5.1.2楼梯的类型
1. 按材料分类：钢筋混凝土楼梯、钢楼梯、木楼梯及组合材 料楼梯
2. 按位置分类：室内楼梯和室外楼梯
3. 按使用性质分类：主要楼梯、辅助楼梯、疏散楼梯、及消 防楼梯
4. 按楼梯间平面形式分类：开敞楼梯间、封闭楼梯间、防烟 楼梯间
5. 按楼梯的平面形式分类：单跑、双跑（直或平行）、三跑、 双分、双合、转角、交叉、剪刀、螺旋楼梯
螺旋形楼梯通常 是围绕一根单柱布 置，平面呈圆形。
这种楼梯不能作 为主要人流交通和 疏散楼梯，但由于 它造型独特、美观， 有时公共建筑在考 虑丰富建筑空间时 可以采用。
17
2020/4/21
济南工程职业技术学院
18
2020/4/21
济南工程职业技术学院
19
2020/4/21
济南工程职业技术学院
