全国自考结构力学一试题及答案解析.doc
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考试资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯
全国 2018 年 4 月高等教育自学考试
结构力学（一）试题
课程代码： 02393
一、单项选择题（本大题共10 小题，每小题 2 分，共 20 分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的
括号内。
错选、多选或未选均无分。
1. 两个刚片由三根链杆相联所组成的体系是（）
A. 几何不变体系
B. 几何常变体系
C.几何瞬变体系
D. 不变、常变、瞬变都有可能
2.三铰拱在竖向荷载作用下，当拱高 f 变小时，水平推力H（）
A. 变小
B. 变大
C.不变
D. 变小、变大、不变都有可能
3.在力矩分配法中，等截面直杆的力矩传递系数决定于杆件（）
A. 所受荷载
B. 截面抗弯刚度
C.长度
D. 远端约束形式
4.图示单跨超静定梁，线刚度为i ，当 A 端发生单位转角时，杆端变矩M AB为（）
A.i
B.2i
C.3i
D.4i
5.已知图示结构 D 点的挠度为D，当BC 杆刚度增大为2EI2时， D 点的挠度为（）
A.0.5 D
B. D
C.1.5 D
D.2 D
6.图示结构的超静定次数是（）
A.3
B.4
C.5
D.6
7.图示结构， A 、B 两截面相对转角φAB 的值等于（）
1
A.0
Ml
B.
12EI
Ml
C.
6EI
Ml
D.
3EI
8.图示结构用位移法计算时，独立结点位移未知量的数目是（）
A.4
B.5
C.6
D.7
9.图示超静定结构分别承受荷截作用（图a）及支座移动作用（图b），用力法求解时，若选
取同一基本结构（图c），则在两组力法方程各项系数中不相同的是（）
A. 主系数
B. 副系数
C.自由项
D. 右端项
10.图示排架， CD 柱的柱端弯矩M CD的值为（）
1
A. Pl
2
1
B.Pl
3
1
C.Pl
2
D.Pl
二、填空题（本大题共8 小题，每小题 2 分，共 16 分）请在每小题的空格中填上正确答案。
错填、不填均无分。
11.通过几何组成分析可知，
图示体系是 ___________ 。
12.当荷载作用在多跨静定梁的基本部分上时，
附属部分的内力和反力为___________。
13.图示结构CD 杆的转动方向为___________。
14.图乘法的计算公式为? y 0
，EI
其中 y0必须取自 ___________。
15.图示梁的杆端弯矩M CB的值为 ___________。
16.力法典型方程的物理意义是表示___________条件。
17.位移法典型方程的各项系数中，
恒为正值的是___________ 。
18.弯矩影响线纵标（竖距）的量纲是___________。
三、基本计算题（本大题共 4 小题，每小题7 分，共 28 分）
19.图示桁架，求指定杆件1、2 的内力。
3
20.计算图示结构 C 点的竖向位移及 A 截面转角。
EI= 常数。
21.图示刚架，用力矩分配法计算，并作弯矩图。
EI= 常数。
22.图示伸臂梁，作剪力Q K、弯矩 M B及剪力 Q L的影响线。
4
四、分析计算题（本大题共 3 小题，每小题12 分，共 36 分）
23.图示多跨静定梁，求支座反力，作弯矩图、剪力图。
24.图示对称刚架，受反对称荷载作用，用力法计算，作弯矩图。
各杆EI= 常数。
25.图示结构，建立位移法基本方程（求出各项系数）。
各杆EI=常数。
5。
学历类《自考》自考专业(建筑工程)《结构力学(一)》考试试题及答案解析
学历类《自考》自考专业(建筑工程)《结构力学（一）》考试试题及答案解析姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分评卷人得分1、图示结构的自振频率ω（）A、B、C、D、正确答案：A答案解析：暂无解析2、图示结构，各杆 EI、 EA为常数，结构刚度矩阵元素 K33等于（）A、B、C、D、正确答案：D答案解析：暂无解析3、FP=1 在图示梁 AE上移动，K截面弯矩影响线上竖标等于零的部分为（）A、DE、AB段B、CD、DE段C、AB、BC段D、BC、CD段正确答案：C答案解析：暂无解析4、图示结构中，BD杆A端截面弯矩值为（）A、B、C、D、正确答案：B答案解析：利用位移法中的转角位移方程得：[*]故选项(B)正确。
[点评]本题考察位移法中等截面直杆的转角位移方程。
位移法的适用条件有四点：(1)既可用于求解静定结构，也可以用于求解超静定结构;(2)既可以考虑弯曲变形，也可以考虑轴向变形和剪切变形;(3)可以用于梁、刚架、桁架、拱和组合结构等各种类型的结构;(4)从材料性质看，只能用于弹性材料。
在位移法中，对于等截面直杆，将三类基本杆件由单位支座位移引起的杆端力系数称为刚度系数。
因为它们仅与杆件的截面尺寸和材料性质有关，因此称为形常数。
具体来讲有三种情况：(1)两端固定的等截面直杆[*](2)一端固定另一端铰支的等截面直杆[*](3)一端固定另一端为滑动支座的等截面直杆MAB=iθA一iθBMAB=iθB-iθA在计算过程中，要注意位移法中对于转角位移和线位移的正负性的规定。
具体为：杆端转角以顺时针方向转动为正，杆端横向相对线位移以使杆件顺时针方向转动为正。
5、在线弹性体系的四个互等定理中，最基本的是（）A、位移互等定理B、反力互等定理C、位移反力互等定理D、虚功互等定理正确答案：D答案解析：暂无解析6、用位移法计算图示结构( EI =常数)时，基本未知量的个数最少为（）A、9B、8C、7D、6正确答案：B答案解析：暂无解析7、图示桁架中1杆的轴力等于（）A、0B、C、D、FP正确答案：A答案解析：暂无解析8、用矩阵位移法求解图示结构时，结构荷载矩阵中元素P1=A、55kN·mB、15kN·mC、－15kN·mD、－55kN·m正确答案：B答案解析：暂无解析9、三铰拱在图示荷载作用下，合理轴线为（）A、二次抛物线B、圆弧线C、折线D、悬链线正确答案：C答案解析：暂无解析10、无阻尼单自由度体系自由振动的振幅不仅与动力特性有关，还与初位移和 __________有关。

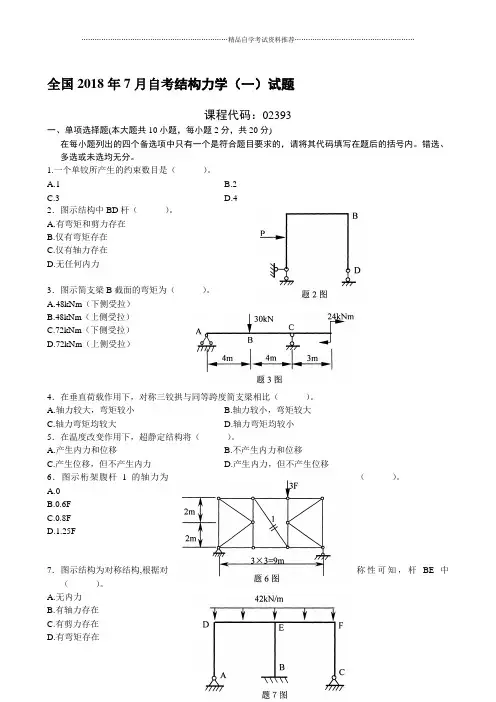

7月自考结构力学(一)试题及答案解析
全国2018年7月自考结构力学（一）试题课程代码：02393一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.一个单铰所产生的约束数目是（）。
A.1B.2C.3D.42．图示结构中BD杆（）。
A.有弯矩和剪力存在B.仅有弯矩存在C.仅有轴力存在D.无任何内力3．图示简支梁B截面的弯矩为（）。
A.48kNm（下侧受拉）B.48kNm（上侧受拉）C.72kNm（下侧受拉）D.72kNm（上侧受拉）4．在垂直荷载作用下，对称三铰拱与同等跨度简支梁相比（）。
A.轴力较大，弯矩较小B.轴力较小，弯矩较大C.轴力弯矩均较大D.轴力弯矩均较小5．在温度改变作用下，超静定结构将（）。
A.产生内力和位移B.不产生内力和位移C.产生位移，但不产生内力D.产生内力，但不产生位移6．图示桁架腹杆1的轴力为（）。
A.0B.0.6FC.0.8FD.1.25F7．图示结构为对称结构,根据对称性可知，杆BE中（）。
A.无内力B.有轴力存在C.有剪力存在D.有弯矩存在8．图示结构用位移法计算时应加的附加刚臂的个数为（）。
A.1B.2C.3D.49．图示梁的弯矩影响线M k在A点的值为（）。
A.0B.-0.75mC.-1mD.-2m10．欲求图示连续梁B截面最大负弯矩时，均布活载应布置在（）。
A.①跨B.②跨C.①和②跨D.①和③跨二、填空题(本大题共10小题，每小题2分，共20分)请在每小题的空格中填上正确答案。
错填、不填均无分。
11．图示结构CD杆Ｃ点的弯矩为_________________（设内侧受拉为正）。
12．图示连续梁Ａ支座的反力偶大小为_________________。
13．同一结构上存在两种受力状态，状态１上的外力在状态２位移上的功等于状态２上的外力在状态１位移上的功。
此定理称为_________________。
2019年4月结构力学(一)自考真题试题及答案
2019年4月结构力学(一)自考真题试题及答案卷面总分：170分答题时间：100分钟试卷题量：50题一、单选题（共23题，共46分）题目1：材料不同的两物块A和B叠放在水平面上，已知物块A重0.5kN，物块B重0.2kN，物块A、B 间的摩擦系数f1=0.25，物块B 与地面间的摩擦系数f2=0.2，拉动B 物块所需要的最小力为( )A.0.14kNB.0.265kNC.0.213kND.0.237kN正确答案：A题目2：在无阻共振曲线中，当激振力频率等于系统的固有频率时，振幅B趋近于( )。
A.零B.静变形C.无穷大D.一个定值正确答案：C题目3：虎克定律应用的条件是( )。
A.只适用于塑性材料B.只适用于轴向拉伸C.应力不超过比例极限D.应力不超过屈服极限正确答案：C题目4：梁的截面为T字型，Z轴通过横截面的形心，弯矩图如图所示，则有( )。
A.最大拉应力和最大压应力位于同一截面B.最大拉应力位于截面C.最大压应力位于截面D.最大拉应力和最大压应力位于同一截面正确答案：B题目5：圆轴扭转时，表面上任一点处于( )应力状态。
A.单向B.二向C.三向D.零正确答案：B题目6：三个刚片用三个铰两两相联，所得的体系( )A.一定为几何不变体系B.一定为几何瞬变体系C.一定为几何常变体系D.不能确定正确答案：D题目7：图示体系是( )A.无多余联系的几何不变体系B.有多余联系的几何不变体系C.瞬变体系D.常变体系正确答案：D题目8：图示三铰拱，已知三个铰的位置，左半跨受均布荷载，其合理拱轴的形状为( )A.全跨圆弧B.全跨抛物线C.AC 段为园弧，CB 段为直线D.AC 段为抛物线，CB 段为直线正确答案：B题目9：图示结构A端作用力偶m，则B端转角B的值为( )A.ml / 6EIB.ml / 3EIC.ml / 2EID.ml / EI正确答案：A题目10：图示桁架C点水平位移的值为( )A.Pa/EAB.1/2xPa/EAC.1/4xPa/EAD.0正确答案：A题目11：图示刚架的超静定次数为A.1B.2C.3D.4正确答案：B题目12：图示超静定则架，用力法计算时，不能选为基本体系的是图( ) A.B.C.D.正确答案：B题目13：下列弯矩图中正确的是图( )A.B.C.D.正确答案：B题目14：图示结构中，BA杆B端的力矩分配系数等于( )A.1/3B.4/7C.1/2D.8/11正确答案：D题目15：图示结构截面K剪力影响线是图( ) A.B.C.D.正确答案：C题目16：图1所示体系的几何组成为( )A.几何不变，无多余约束体系B.几何不变，有多余约束体系C.瞬变体系D.几何可变体系正确答案：B题目17：图2所示组合结构中截面K的弯矩MK为( )(下侧受拉为正)A.－PaB.PaC.－2PaD.2Pa正确答案：B题目18：图3所示单跨梁，P=1在AB段上移动，截面K的QK影响线为( ) A.B.C.D.正确答案：C题目19：用单位荷载法求图4所示组合结构A，B两结点相对竖向位移时，其虚设单位荷载应取( )A.B.C.D.正确答案：B题目20：图5所示结构用位移法计算时，其基本未知量数目为( )A.角位移=3；线位移=3B.角位移=3；线位移=4C.角位移=4；线位移=3D.角位移=4；线位移=4正确答案：C题目21：图6所示结构用力矩分配法计算时，结点A的约束力矩为( )(以顺时针转为正)A.PlB.Pl/8C.－PlD.－9Pl/8正确答案：D题目22：图7所示结构用力矩分配法计算时，结点A上杆AB的分配系数μAB为( )(各杆EI=常数)A.3/7B.3/8C.1/3D.1/4正确答案：D题目23：某简支梁AB受载荷如图所示，现分别用RA、RB表示支座A、B处的约束反力，则它们的关系为( )。
一级结构考试试题及答案
一级结构考试试题及答案一、选择题（每题2分，共10分）1. 一级结构考试中，以下哪个选项不是结构分析的基本步骤？A. 确定结构的几何组成B. 计算结构的内力C. 确定结构的稳定性D. 绘制结构的施工图答案：D2. 在结构力学中，以下哪个选项是正确的？A. 任何结构都可以简化为刚体B. 所有结构都具有无限多的自由度C. 静定结构的内力可以通过几何关系确定D. 所有结构都可以通过静力平衡方程求解答案：C3. 根据结构力学的基本原理，以下哪个选项是错误的？A. 三铰拱是静定结构B. 单跨梁是超静定结构C. 双跨连续梁是超静定结构D. 多跨连续梁是超静定结构答案：B4. 在结构分析中，以下哪个选项不是结构的内力？A. 轴力B. 剪力C. 弯矩D. 温度答案：D5. 以下哪个选项是结构稳定性分析中的关键因素？A. 结构的几何尺寸B. 材料的强度C. 结构的刚度D. 所有上述因素答案：D二、填空题（每题2分，共10分）1. 结构分析中，静定结构是指在外部荷载作用下，其内力和位移可以通过__________方程确定的结构。
答案：静力平衡2. 在结构力学中，结构的自由度是指结构在外部荷载作用下可以独立发生的__________数量。
答案：位移3. 结构的稳定性是指结构在受到__________荷载作用时，不发生失稳破坏的能力。
答案：非正常4. 结构分析中，弯矩图是通过绘制结构在不同位置的__________来表示的。
答案：弯矩5. 结构的极限承载力是指结构在不发生__________破坏前所能承受的最大荷载。
答案：塑性三、简答题（每题10分，共20分）1. 简述结构分析中静定结构和超静定结构的区别。
答案：静定结构是指在外部荷载作用下，其内力和位移可以通过静力平衡方程和几何关系确定的结构。
超静定结构则是指需要额外的约束条件或方程才能确定其内力和位移的结构。
静定结构的特点是内力和位移可以通过静力平衡方程直接求解，而超静定结构则需要更多的信息，如材料的弹性模量、结构的几何尺寸等。
2013年7月份全国结构力学(一)自考试题
全国2013年7月自学考试结构力学（一）试题一、单项选择题（本大题共10小题，每小题2分，共20分）1.图示体系的几何组成为A.无多余约束的几何不变体系B.有多余约束的几何不变体系C.瞬变体系D.常变体系2.图示静定刚架，BC杆B端的剪力F QBC为A.F PB.-F PC.2F PD.-2F P3.图示三铰拱受竖向荷载作用，则截面D的弯矩M D为A.36kNm（下侧受拉）B.36kNm（上侧受拉）C.72kNm（下侧受拉）D.72kNm（上侧受拉）4.图示组合结构，其梁式杆的数目为A.1B.2C.3D.45.图示结构的超静定次数为A.4B.5C.6D.76.图示结构采用位移法计算，忽略轴向变形，则基本未知量数目为A.2B.3C.4D.57.图示结构各杆EI=常数，用力矩分配法计算，则结点B的约束力矩M B为A.-ql2/8B.ql2/8C.-ql2/12D.ql2/128.一端固定，另一端滑动的等截面梁的固定端发生顺时针单位转动，则梁的剪力为（设梁跨度为l，线刚度为i）A.-i/lB.i/lC.2i/lD.09.采用力法求解图示超静定结构，可用作基本结构的是A.图(a)、(b)B.图(b)、(c)C.图(a)、(c)D.图(a)、(b)、(c)10.图示为桁架结构的一个广义力状态，与其对应的广义位移是A.杆AB 的转角B.杆AB 两端的竖向位移之和C.杆AB 的竖向位移D.杆AB 两端的相对竖向位移二、填空题（本大题共8小题，每小题2分，共16分） 11.静定结构的几何特征是几何不变，并且______。
12.图示静定结构，属于基本部分的杆件是______。
13.拱的受力特点是，在竖向荷载作用下会产生______，它使拱上侧受拉，从而使拱的弯矩比同条件的梁小许多。
14.若广义位移为两截面的相对转角，则对应的广义力为一对方向相反的______。
15.力法典型方程11110P X δ+∆=中，常数项Δ1P 的物理意义是，基本结构在______作用下沿X 1方向的位移。
结构力学试题及答案(精.选)
浙江省2001 年10 月结构力学(一)试题课程代码：02393一、填空题(每空2 分，共24 分)1.结构的计算简图应能反映实际结构的主要受力和变形性能，又能使。
2.三个刚片用三个铰两两相连，且，构成内部不变且无多余约束的体系。
3.图1 所示梁中反力,反力矩。
4.图2 所示刚架K 截面上的。
(M 以内侧受拉为正)5.图3 所示三铰拱的水平反力，截面K 的弯矩。
(M 以内侧受拉为正)6.图4 所示桁架的零杆数目为。
7.结构位移计算除了验算结构的刚度外，还为做准备。
8.图5(a)所示结构的超静定次数为，请将其基本体系绘在图(b)上。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题 2 分，共14 分)1.图1 所示体系的几何组成为( )A.几何不变，无多余约束体系B.几何不变，有多余约束体系C.瞬变体系D.几何可变体系2.图2 所示组合结构中截面K 的弯矩为( )(下侧受拉为正)A. －B.C. －2D. 23.图3 所示单跨梁，1 在段上移动，截面K 的影响线为( )4.用单位荷载法求图4 所示组合结构A，B 两结点相对竖向位移时，其虚设单位荷载应取( )5.图5 所示结构用位移法计算时，其基本未知量数目为( )A.角位移=3；线位移=3B.角位移=3；线位移=4C.角位移=4；线位移=3D.角位移=4；线位移=46.图6 所示结构用力矩分配法计算时，结点A 的约束力矩为( )(以顺时针转为正)A. B. 8 C. － D.－ 987.图7 所示结构用力矩分配法计算时，结点A 上杆的分配系数μ为( )(各杆常数)A.3/7B. 3/8C. 1/3D. 1/4三、计算分析(共62 分)1.分析图1 所示体系的几何组成，作出结论。
(8 分)2.作图2 所示刚架的弯矩，剪力图。
(8 分)3.求图3 所示桁架指定杆的轴力。
(8 分)4.求图 5 所示刚架结点 B 的竖向位移，各杆常数。
浙江7月高等教育自学考试结构力学(一)试题及答案解析
浙江省2018年7月高等教育自学考试结构力学(一)试题课程代码：02393一、填空题(每空2分，共24分)1. 结构计算简图是去掉_______，以简化图式来代替实际结构的计算模型。
2. 任何体系添加或拆去_______时，其机动性质不变。
3. 图1所示梁中反力R B=_______，截面A弯矩M A=_______。
4. 图2所示刚架K截面的M K=_______Q K=_______。
(M以内侧受拉为正)5. 图3所示三铰拱的水平拉杆拉力H=_______，截面K的弯矩M K=_______。
(M以内侧受拉力为正)6. 图4所示桁架的零杆数目为_______。
7. 静定结构在支座发生沉降时，不产生_______只产生刚性位移。
8. 图5(a)所示结构的超静定次数为_______次，其基本体系绘在图(b)上。
二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题2分，共14分)1. 图1所示体系的几何组成为( )A. 几何不变、无多余约束体系B. 几何不变、有多余约束体系C. 瞬变体系D. 常变体系2. 图2所示的组合结构中杆AB的轴力为( )A. 22PB. -22PC. 2PD. -2P3. 图3所示梁p=1在AB杆上移动，截面K的M K(下侧受拉为正)影响线为( )4. 用单位荷载法求图4所示结构A、B两截面相对转角时，其虚设单位荷载取( )5. 图5所示结构用位移法计算时，其基本未知量数目为( )A. 角位移=4，线位移=2B. 角位移=4，线位移=3C. 角位移=5，线位移=2D. 角位移=5，线位移=36. 图6所示结构用力矩分配法计算时，结点A的约束力矩(不平衡力矩)为( )。
(以顺时针转为正)A. 7p l/8B. -7p l/8C. 9pl/8D. -9p l/87. 图7所示结构用力矩分配法计算时，结点A之杆AB的分配系数μA B为( )。
4月全国结构力学(一)自考试题及答案解析.doc
⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2019 年 4 月高等教育自学考试结构力学（一）试题课程代码： 02393一、单项选择题（本大题共10 小题，每小题 2 分，共 20 分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．图示体系为（）A．无多余约束的几何不变体系B．有多余约束的几何不变体系C．瞬变体系D．常变体系2．联结三个刚片的铰结点，相当于约束数目是（）A．2 个B．3 个C．4 个D．5 个3．图示结构，若将均布荷载q 用其合力ql 代替（如虚线所示），则所产生的反力（）A ．都发生变化B．都不发生变化C．水平反力发生变化，竖向反力不变D．竖向反力发生变化，水平反力不变4．图示带拉杆的三铰拱，杆AB中的轴力为（）A ． 10kNB． 15kNC． 20kND． 30kN5．在图示结构中，杆 a 的轴力（以拉力为正）为（）A．－ 3P B．2PC． 3P D ．4P16．图示结构，求 A 、 B 两截面的相对转角时，所设相应单位荷载应为（）A ．一个作用在截面 A 的单位集中力偶B．一个作用在截面 B 的单位集中力偶C．分别在截面 A 、 B 各作用一个单位集中力偶，方向相同D．分别在截面 A 、 B 各作用一个单位集中力偶，方向相反7．图示桁架的超静定次数是（）A ． 2B． 3C． 4D． 58．图示结构，位移法基本方程中的自由项（荷载项）R1P（顺时针为正）等于（）A ．－ 16kN ·mB． 0C． 16 kN · mD． 32 kN · m9．图（ a）所示超静定结构，选择图（b）所示力法基本体系，力法方程中的自由项1c 等于（）2A ．－ l· AB．－1l· A 2C． l · AD． 2 l· A10．图示悬臂梁，截面 C 的弯距影响线在固定端 B 的纵标（竖距）等于（弯距以下侧受拉为正）（）A ．－l2B． 0C．l2D． l二、填空题（本大题共8 小题，每小题 2 分，共 16 分）不写解答过程，将正确的答案写在每小题的空格上。
最新结构力学Ⅰ本科试卷及答案
结构力学Ⅰ课程试卷学年第学期开课学院：土木工程考试日期：考试方式：考试时间：120 分钟注：1.大标题用四号宋体、小标题及正文用小四号宋体；2.按A4纸缩小打印一、是非题（本大题分2小题，共9分）1．（本小题5分）图a所示结构的M图如图b所示。
（）qa)b)2．（本小题4分）图示结构在移动荷载作用下，剪力F Q B左的最大值为零。
（）二、填空题（本大题分4小题，共20分）1．（本小题4分）杆端的转动刚度S，等于_______________________时需要施加的力矩，它与__________________和__________________有关。
2．（本小题5分）已知某量值S的影响线如图a，在给定的移动荷载（F P1=8kN，F P2=1kN，F P3=2kN）作用下，其最不利荷载位置为图____。
（填b、c、d或e）F F FF P3P2FFP1F FFFF FFF F P2P3P1b)c)d)e)a)3．（本小题6分）图示结构A截面的剪力为________。
4．（本小题5分）图示桁架c杆的轴力F N c=____。
命题人：游渊组题人：游渊审题人：张来仪命题时间：学院专业年级学号姓名封线密三、（本大题6分）试选择图示对称结构在图示荷载作用下，用力法计算时的最优基本体系。
四、（本大题5分）试分析图示体系的几何组成。
五、（本大题6分）试确定图示结构位移法基本未知量数目和基本结构，两根链杆a和b需考虑轴向变形。
24六、（本大题10分）图示结构左支座B向左移动1cm，右支座D向下移动2cm，试求铰A的竖向位移。
七、（本大题14分）用位移法作图示结构M图，横梁刚度EA→∞，两柱线刚度i相同。
八、（本大题16分）试写出用力法计算图示结构的典型方程（采用右图所示基本体系），并求出方程中的全部系数和自由项（不求解方程）。
已知各杆EI=常数。
九、（本大题14分）用力矩分配法计算图示结构（可利用对称性），并作弯矩图。
《结构力学》各章节自测题及答案word版
结构力学各章自测题及答案结构力学自测题（第一单元）几何组成分析姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、图中链杆1 和2 的交点O可视为虚铰。
()O2、两刚片或三刚片组成几何不变体系的规则中，不仅指明了必需的约束数目，而且指明了这些约束必须满足的条件。
()3、在图示体系中，去掉1 —5 ，3 —5 ，4 —5 ，2 —5 ，四根链杆后，得简支梁12 ，故该体系为具有四个多余约束的几何不变体系。
()123454、几何瞬变体系产生的运动非常微小并很快就转变成几何不变体系，因而可以用作工程结构。
()5、图示体系为几何可变体系。
()6、图示体系是几何不变体系。
()7、图示体系是几何不变体系。
()二、选择题（将选中答案的字母填入括弧内）1、图示体系虽有3 个多余约束，但为保证其几何不变，哪两根链杆是不能同时去掉的。
A. a 和e ;B. a 和b ;C. a 和c ;D. c 和e 。
()e bdc a2、欲使图示体系成为无多余约束的几何不变体系，则需在A 端加入：A．固定铰支座；B．固定支座；C．滑动铰支座；D．定向支座。
()A3、图示体系的几何组成为：A．几何不变，无多余约束；B．几何不变，有多余约束；C．瞬变体系；D．常变体系。
()4、（题同上）()5、（题同上）()6、（题同上）()三、填充题（将答案写在空格内）1、图示体系是____________________________________ 体系。
2．图示体系是____________________________________ 体系。
3．图示体系是____________________________________ 体系。
四、分析图示平面体系的几何组成。
1．2．( 图中未编号的点为交叉点。
)A B CDFE3．( 图中未画圈的点为交叉点。
)五．试分析图示体系的几何组成。
结构力学自测题（第二单元）静定梁、刚架内力计算姓名学号一、是非题（将判断结果填入括弧：以O 表示正确，以X 表示错误）1、在静定刚架中，只要已知杆件两端弯矩和该杆所受外力，则该杆内力分布就可完全确定。
