软件架构与设计模式ppt课件
Garlan & Shaw模型的基本思想是：软件体系结构={构件(component)、连 接件(connector)和约束(constrain)}：
构件可以是一组代码，如程序的模块；也可以是一个独立的程序； 连接件可以是过程调用、管道、远程过程调用(RPC)等，用于表示构件之 间的相互作用； 约束一般为对象连接时的规则，或指明构件连接的形式和条件，例如，上 层构件可要求下层构件的服务，反之不行；两对象不得递规地发送消息；
13
软件架构的目标
可延伸性（Extensible）。在新技术出现的时候，一个软件系统应当允许导入新技术， 从而对现有系统进行功能和性能的扩展； 可维护性（Maintainable）。软件系统的维护包括两方面：1。排除现有的错 误，2。将新的软件需求反映到现有系统中去。一个易于维护的系统可以有效 地降低技术支持的花费 客户体验（Customer Experience）。软件系统必须易于使用。 市场时机（Time to Market）。软件用户要面临同业竞争，软件提供商也要面 临同业竞争。以最快的速度争夺市场先机非常重要。
它是建造一个系统所作出的最高层次的、以后难以更改的，商业的和技术的决定。这 样的决定必定是有关系统设计成败的最重要决定，必须经过非常慎重的研究和考察。
在决定时，要考虑独特的架构风格和恰当的架构模式。
12
软件架构的目标
可靠性（Reliable）。软件系统对于用户的商业经营和管理来说极为重要，因此软件 系统必须非常可靠。 安全性（Secure）。软件系统所承担的交易的商业价值极高，系统的安全性非 常重要。 可扩展性（Scalable）。软件必须能够在用户的使用率、用户的数目增加很快的情况 下，保持合理的性能，才能适应用户的市场扩展得可能性。 可定制化（Customizable）。同样的一套软件，可以根据客户群的不同和市场需求的 变化进行调整。
向。盖茨给自己的Title是首席软件架构师，实际上就是EA角色; 基础结构架构师IA (Infrastructure Architect) 的工作是提炼和优化技术方面积累和沉淀
形成的基础性的、公共的、可复用的框架和组件，这些是技术型公司传承下来的最宝
贵的财富; 特定技术架构师TSA (Technology-Specific Architect)主要从事类似安全架构、存储架构 等专项技术的规划和设计工作; 解决方案架构师SA (Solution Architect)的工作则专于解决方案的规划和设计，所谓解决 方案，就是把产品、技术或理论，不断地进行组合，来创造出满足用户需求的选择。
14
软件架构的种类
逻辑架构： 软件系统中元 件之间的关系， 比如用户界面， 数据库，外部 系统接口，商 业逻辑元件， 等等
软件系统的逻辑架构图
15
软件架构的种类
软件系统的物理架构图 物理架构： 软件元件是怎 样放到硬件上 的
16
软件架构的种类
系统架构：系统的非功能性特征，如可扩展性、可靠性、强壮性、灵活性、 性能等。 系统架构的设计要求架构师具备软件和硬件的功能和性能的过硬知识，是架 构设计工作中最为困难的工作。架构的两要素：元件划分和设计决定。 元件划分 一个软件系统中的元件首先是逻辑元件。这些逻辑元件如何放到硬件上，以 及这些元件如何为整个系统的可扩展性、可靠性、强壮性、灵活性、性能等 做出贡献，是非常重要的信息。 设计决定 进行软件设计需要做出的决定中，必然会包括逻辑结构、物理结构，以及它 们如何影响到系统的所有非功能性特征。这些决定中会有很多是一旦作出， 就很难更改的。
代码复制迁移的一致性约束；什么条件下此种连接无效等。
4
架构定义
软件架构不仅仅注重软件本身的结构和行为, 还注
重其他特性:使用, 功能性, 性能, 弹性, 重用, 可理
解性, 经济和技术的限制及权衡。
5
例: ACE的分层架构
6
架构的范围
软件架构—本门课程的主关注点。
硬件架构—包括CPU, 内存，硬盘，周边设备例如
‹#›
目录
软件架构
软件架构定义 架构设计方法与过程 软件架构的设计要点
模式简介 常用模式
模式的定义 模式的分类
典型面向服务的架构SOA
2
从混沌到结构 分布式基础设施 事件多路分离和分派 接口分割 组件分割
1. 软件架构
1.1 架构定义
软件体系结构通常被称为架构，指可以预制和可重构的软件框架结构，
软件系统架构要素
它是一个软件系统从整体到部分的最高层次的划分。一个系统通常是由组件组成的， 而这些组件如何形成、相互之间如何发生作用，则是关于这个系统本身结构的重要信 息。系统包括架构组件、连接器、任务流。架构组件是组成系统的核心“砖瓦”，而 连接器则描述这些 组件之间通讯的路径、通讯的机制、通讯的预期结果，任务流则描 述系统如何使用这些组件和连接器完成某一项需求。
软件架构基本上是EA+TSA+IA,是程序员向上发展的道路,系统架构师实际
上是SA+TSA，更着力于综合运用已有的产品和技术，来实现客户期望的需求。
8
1.2 架构设计基本过程
概念化阶段
分析阶段 架构设计阶段
并行开发和测试阶段
愿景
需求 架构 可执行系统 交付的系统
9
验收与交互阶段
架构设计基本过程
打印机，与连接这些元素的部分。 组织架构—是一些关于商业进程，组织结构，规 则和职责，与组织核心能力的部分。 信息架构—包含组织好的信息结构。 软件架构、硬件架构、组织架构和信息架构是全 部系统架构的子结构。 企业架构与系统架构很相似，包括硬件，软件，
人员等。
7
架构师分类
企业架构师EA (Enterprise Architect) 的职责是决定整个公司的技术路线和技术发展方
分析阶段 需求分析
领域建模
架构设计阶段
确定关键需求
概念性架构设计
细化架构 验证架构
10
软件需求
需求
系统必须满足的情况或提供的能力. 可以直接来自客户需要, 也可 以来自合同,标准,规范或其他有正规约束力的文档 功能需求 运行期质量属性
软件需求 非功能需求
质量属性 开发期质量属性 约束
11
1.3 软件架构的设计要素
构件可以是一组代码，如程序的模块；也可以是一个独立的程序； 连接件可以是过程调用、管道、远程过程调用(RPC)等，用于表示构件之 间的相互作用； 约束一般为对象连接时的规则，或指明构件连接的形式和条件，例如，上 层构件可要求下层构件的服务，反之不行；两对象不得递规地发送消息；
13
软件架构的目标
可延伸性（Extensible）。在新技术出现的时候，一个软件系统应当允许导入新技术， 从而对现有系统进行功能和性能的扩展； 可维护性（Maintainable）。软件系统的维护包括两方面：1。排除现有的错 误，2。将新的软件需求反映到现有系统中去。一个易于维护的系统可以有效 地降低技术支持的花费 客户体验（Customer Experience）。软件系统必须易于使用。 市场时机（Time to Market）。软件用户要面临同业竞争，软件提供商也要面 临同业竞争。以最快的速度争夺市场先机非常重要。
它是建造一个系统所作出的最高层次的、以后难以更改的，商业的和技术的决定。这 样的决定必定是有关系统设计成败的最重要决定，必须经过非常慎重的研究和考察。
在决定时，要考虑独特的架构风格和恰当的架构模式。
12
软件架构的目标
可靠性（Reliable）。软件系统对于用户的商业经营和管理来说极为重要，因此软件 系统必须非常可靠。 安全性（Secure）。软件系统所承担的交易的商业价值极高，系统的安全性非 常重要。 可扩展性（Scalable）。软件必须能够在用户的使用率、用户的数目增加很快的情况 下，保持合理的性能，才能适应用户的市场扩展得可能性。 可定制化（Customizable）。同样的一套软件，可以根据客户群的不同和市场需求的 变化进行调整。
向。盖茨给自己的Title是首席软件架构师，实际上就是EA角色; 基础结构架构师IA (Infrastructure Architect) 的工作是提炼和优化技术方面积累和沉淀
形成的基础性的、公共的、可复用的框架和组件，这些是技术型公司传承下来的最宝
贵的财富; 特定技术架构师TSA (Technology-Specific Architect)主要从事类似安全架构、存储架构 等专项技术的规划和设计工作; 解决方案架构师SA (Solution Architect)的工作则专于解决方案的规划和设计，所谓解决 方案，就是把产品、技术或理论，不断地进行组合，来创造出满足用户需求的选择。
14
软件架构的种类
逻辑架构： 软件系统中元 件之间的关系， 比如用户界面， 数据库，外部 系统接口，商 业逻辑元件， 等等
软件系统的逻辑架构图
15
软件架构的种类
软件系统的物理架构图 物理架构： 软件元件是怎 样放到硬件上 的
16
软件架构的种类
系统架构：系统的非功能性特征，如可扩展性、可靠性、强壮性、灵活性、 性能等。 系统架构的设计要求架构师具备软件和硬件的功能和性能的过硬知识，是架 构设计工作中最为困难的工作。架构的两要素：元件划分和设计决定。 元件划分 一个软件系统中的元件首先是逻辑元件。这些逻辑元件如何放到硬件上，以 及这些元件如何为整个系统的可扩展性、可靠性、强壮性、灵活性、性能等 做出贡献，是非常重要的信息。 设计决定 进行软件设计需要做出的决定中，必然会包括逻辑结构、物理结构，以及它 们如何影响到系统的所有非功能性特征。这些决定中会有很多是一旦作出， 就很难更改的。
代码复制迁移的一致性约束；什么条件下此种连接无效等。
4
架构定义
软件架构不仅仅注重软件本身的结构和行为, 还注
重其他特性:使用, 功能性, 性能, 弹性, 重用, 可理
解性, 经济和技术的限制及权衡。
5
例: ACE的分层架构
6
架构的范围
软件架构—本门课程的主关注点。
硬件架构—包括CPU, 内存，硬盘，周边设备例如
‹#›
目录
软件架构
软件架构定义 架构设计方法与过程 软件架构的设计要点
模式简介 常用模式
模式的定义 模式的分类
典型面向服务的架构SOA
2
从混沌到结构 分布式基础设施 事件多路分离和分派 接口分割 组件分割
1. 软件架构
1.1 架构定义
软件体系结构通常被称为架构，指可以预制和可重构的软件框架结构，
软件系统架构要素
它是一个软件系统从整体到部分的最高层次的划分。一个系统通常是由组件组成的， 而这些组件如何形成、相互之间如何发生作用，则是关于这个系统本身结构的重要信 息。系统包括架构组件、连接器、任务流。架构组件是组成系统的核心“砖瓦”，而 连接器则描述这些 组件之间通讯的路径、通讯的机制、通讯的预期结果，任务流则描 述系统如何使用这些组件和连接器完成某一项需求。
软件架构基本上是EA+TSA+IA,是程序员向上发展的道路,系统架构师实际
上是SA+TSA，更着力于综合运用已有的产品和技术，来实现客户期望的需求。
8
1.2 架构设计基本过程
概念化阶段
分析阶段 架构设计阶段
并行开发和测试阶段
愿景
需求 架构 可执行系统 交付的系统
9
验收与交互阶段
架构设计基本过程
打印机，与连接这些元素的部分。 组织架构—是一些关于商业进程，组织结构，规 则和职责，与组织核心能力的部分。 信息架构—包含组织好的信息结构。 软件架构、硬件架构、组织架构和信息架构是全 部系统架构的子结构。 企业架构与系统架构很相似，包括硬件，软件，
人员等。
7
架构师分类
企业架构师EA (Enterprise Architect) 的职责是决定整个公司的技术路线和技术发展方
分析阶段 需求分析
领域建模
架构设计阶段
确定关键需求
概念性架构设计
细化架构 验证架构
10
软件需求
需求
系统必须满足的情况或提供的能力. 可以直接来自客户需要, 也可 以来自合同,标准,规范或其他有正规约束力的文档 功能需求 运行期质量属性
软件需求 非功能需求
质量属性 开发期质量属性 约束
11
1.3 软件架构的设计要素
合集下载
第11讲软件架构及设计课件
实例—考试系统的设计决策(1)
v生成试卷存在的问题：当超过50生成试卷遇到性能瓶颈：等待时间长，甚至产生的试卷不完整。v原因：生成试卷是对母卷进行随机的大题 交换、小题交换、备选答案交换等一系列 复杂运算实现，运行时间长，并发操作不 能太多。v解决方案：将试卷生成功能独立，提前一 个时间量先生成考试试卷，考生登录后直
实例—考试系统的设计决策(1)
v可用性考虑：考生年龄差异大、工作岗位 特殊、有的考生计算机应用水平很低，可 能无法输汉字。v方案： ①考生登录只输数字型考号，登录 后显示考生信息进行核实； ②客观题机考， 主观题可机考，也可笔试(通过投影仪显 示主观题)
实例—考试系统的设计决策(1)
v系统性能不影响考试进度和考生情绪。v前面1、2条的方案属于软件架构的内容， 因为它是考试系统设计必须遵循的原则。v性能问题难以估计，将逐步解决。
常见的分层架构设计
常见的5层逻辑架构
一、界面层v界面层通过指的是用户层或表现层。v为什么把界面层和界面控制层分开来介绍 (一般把界面层和界面控制层综合在一起， 统称为“显示层”)
常见的分层架构设计
二、界面控制层v该层包含以下功能：决定用户应该看到 什么，对路径进行导航，以及解释用户 的输入。v在Windows窗体的应用程序中，这些逻 辑指窗体后台的代码； Web窗体的应用 程序中，这些逻辑不仅仅指窗体后台的 代码，也包含服务器端控件的代码。
正确理解设计的含义
v业务需求是系统架构的决定性因素v软件设计和开发在架构确定之后开始进 行v开发是在设计的基础上进行的设计
正确理解设计的含义
架构
业务需求
开发
正确理解设计的含义
正确理解设计的含义
v表示层(User Interface layer-UI)v业务逻辑层(Business Logic Layer-BLL)v数据访问层(Data Access Layer-DAL)
v生成试卷存在的问题：当超过50生成试卷遇到性能瓶颈：等待时间长，甚至产生的试卷不完整。v原因：生成试卷是对母卷进行随机的大题 交换、小题交换、备选答案交换等一系列 复杂运算实现，运行时间长，并发操作不 能太多。v解决方案：将试卷生成功能独立，提前一 个时间量先生成考试试卷，考生登录后直
实例—考试系统的设计决策(1)
v可用性考虑：考生年龄差异大、工作岗位 特殊、有的考生计算机应用水平很低，可 能无法输汉字。v方案： ①考生登录只输数字型考号，登录 后显示考生信息进行核实； ②客观题机考， 主观题可机考，也可笔试(通过投影仪显 示主观题)
实例—考试系统的设计决策(1)
v系统性能不影响考试进度和考生情绪。v前面1、2条的方案属于软件架构的内容， 因为它是考试系统设计必须遵循的原则。v性能问题难以估计，将逐步解决。
常见的分层架构设计
常见的5层逻辑架构
一、界面层v界面层通过指的是用户层或表现层。v为什么把界面层和界面控制层分开来介绍 (一般把界面层和界面控制层综合在一起， 统称为“显示层”)
常见的分层架构设计
二、界面控制层v该层包含以下功能：决定用户应该看到 什么，对路径进行导航，以及解释用户 的输入。v在Windows窗体的应用程序中，这些逻 辑指窗体后台的代码； Web窗体的应用 程序中，这些逻辑不仅仅指窗体后台的 代码，也包含服务器端控件的代码。
正确理解设计的含义
v业务需求是系统架构的决定性因素v软件设计和开发在架构确定之后开始进 行v开发是在设计的基础上进行的设计
正确理解设计的含义
架构
业务需求
开发
正确理解设计的含义
正确理解设计的含义
v表示层(User Interface layer-UI)v业务逻辑层(Business Logic Layer-BLL)v数据访问层(Data Access Layer-DAL)
第7章软件体系结构风格与设计模式ppt课件
软件体系结构风格
▪ 在构件和连接子的层次上描述的可重复使 用的软件设计问题解决方案。
➢ 管道/过滤器风格 ➢ 层次风格 ➢ 客户/服务器风格
核心特征、应用场景、注意的问题
“ 雪 亮 工 程 "是以区 （县） 、乡（ 镇）、 村（社 区）三 级综治 中心为 指挥平 台、以 综治信 息化为 支撑、 以网格 化管理 为基础 、以公 共安全 视频监 控联网 应用为 重点的 “群众 性治安 防控工 程”。
3、软件体系结构已经成为一个重要的研究方向和独立的 学科分支。
4、软件体系结构对软件的总体结构进行清晰的描述和分 析、并用它指导软件的后续开发。
5、模式的本质：可解决一类问题并能重复使用的解决方 案
“ 雪 亮 工 程 "是以区 （县） 、乡（ 镇）、 村（社 区）三 级综治 中心为 指挥平 台、以 综治信 息化为 支撑、 以网格 化管理 为基础 、以公 共安全 视频监 控联网 应用为 重点的 “群众 性治安 防控工 程”。
（1）管道/过滤器风格
▪ 实例剖析： shell命令：“cat a.txt | wc -w | lpr”
<<protocol>> WriteData
port require:
write() role
provided: write()
/port:WriteData
/role:WriteData
write()
c 调用 d
“ 雪 亮 工 程 "是以区 （县） 、乡（ 镇）、 村（社 区）三 级综治 中心为 指挥平 台、以 综治信 息化为 支撑、 以网格 化管理 为基础 、以公 共安全 视频监 控联网 应用为 重点的 “群众 性治安 防控工 程”。
《高级软件架构设计》课件
风险评估
识别和分析软件架构中可能存在 的风险，包括技术风险、安全风 险、性能风险等，以确保软件开 发的顺利进行。
架构决策过程
架构决策过程
在软件架构设计过程中，根据需求和 约束条件进行决策的过程，包括选择 合适的架构风格、确定关键组件和接 口、确定数据存储方案等。
确定关键组件和接口
根据需求确定关键组件和接口，并定 义其功能和交互方式，以确保软件能 够实现所需的功能。
THANK YOU
详细描述
根据实际负载自动调整服务实例数量，实现快速部署和 升级，确保系统能够应对突发流量和负载。
安全性优化
总结词
数据加密与传输安全详细描述采用加密算法对敏感数据进行加 密存储和传输，保证数据在传输 过程中的安全。
总结词
访问控制与权限管理
安全性优化
• 详细描述：实施严格的访问控制 和权限管理策略，限制对敏感资 源的访问，防止未经授权的访问 和操作。
安全性优化
总结词
安全审计与监控
详细描述
建立安全审计机制，对系统中的操作进行记录和监控，及时发现和处理安全事件。
总结词
防范恶意攻击与漏洞修复
详细描述
定期进行安全漏洞扫描和风险评估，及时修复已知漏洞，防范各种恶意攻击。
可持续性发展
总结词
可维护性与可读性
详细描述
设计易于维护和可读的代码结构，降低维护成本，方 便后续开发和迭代。
软件架构的重要性
01
确定软件系统的整体结构，有助于系统开发过程中 的决策制定。
02
良好的软件架构可以提高软件系统的质量，包括可 靠性、可维护性、可扩展性等。
03
软件架构有助于降低开发成本，提高开发效率，减 少开发风险。
识别和分析软件架构中可能存在 的风险，包括技术风险、安全风 险、性能风险等，以确保软件开 发的顺利进行。
架构决策过程
架构决策过程
在软件架构设计过程中，根据需求和 约束条件进行决策的过程，包括选择 合适的架构风格、确定关键组件和接 口、确定数据存储方案等。
确定关键组件和接口
根据需求确定关键组件和接口，并定 义其功能和交互方式，以确保软件能 够实现所需的功能。
THANK YOU
详细描述
根据实际负载自动调整服务实例数量，实现快速部署和 升级，确保系统能够应对突发流量和负载。
安全性优化
总结词
数据加密与传输安全详细描述采用加密算法对敏感数据进行加 密存储和传输，保证数据在传输 过程中的安全。
总结词
访问控制与权限管理
安全性优化
• 详细描述：实施严格的访问控制 和权限管理策略，限制对敏感资 源的访问，防止未经授权的访问 和操作。
安全性优化
总结词
安全审计与监控
详细描述
建立安全审计机制，对系统中的操作进行记录和监控，及时发现和处理安全事件。
总结词
防范恶意攻击与漏洞修复
详细描述
定期进行安全漏洞扫描和风险评估，及时修复已知漏洞，防范各种恶意攻击。
可持续性发展
总结词
可维护性与可读性
详细描述
设计易于维护和可读的代码结构，降低维护成本，方 便后续开发和迭代。
软件架构的重要性
01
确定软件系统的整体结构，有助于系统开发过程中 的决策制定。
02
良好的软件架构可以提高软件系统的质量，包括可 靠性、可维护性、可扩展性等。
03
软件架构有助于降低开发成本，提高开发效率，减 少开发风险。
软件设计模式与体系结构课程设计PPT课件
软件设计模式与体系结构课程设计
4、这样，一个简单的maven项目就已经构建好了
软件设计模式与体系结构课程设计
4、打开pom.xml文件并在其中添加servlet依赖项和Tomcat maven插件，如下 代码所示，pom.xml
<properties> <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding> <failOnMissingWebXml>false</failOnMissingWebXml>
软件设计模式与体系结构课程设计
localRepository节点默认是被注释掉的，需要把它移到注释之外，然后将localRepository 节点的值改为我们在3.1中创建的目录D:\Program Files\Apache\maven-repository。 3. localRepository节点用于配置本地仓库，本地仓库其实起到了一个缓存的作用，它的 默认地址是 C:\Users\用户名.m2。 当我们从maven中获取jar包的时候，maven首先会在本地仓库中查找，如果本地仓库有 则返回；如果没有则从远程仓库中获取包，并在本地库中保存。 此外，我们在maven项目中运行mvn install，项目将会自动打包并安装到本地仓库中。
7、右键-run->Maven build,并输入tomcat：run运行嵌入式tomcat服务器
软件设计模式与体系结构课程设计
8、现在运行配置启动tomcat服务器。 控制台输出如下图所示
软件设计模式与体系结构课程设计
9、打开浏览器并在地址栏中输入URL: ，得到以下结 果：
软件体系结构风格与模式ppt课件

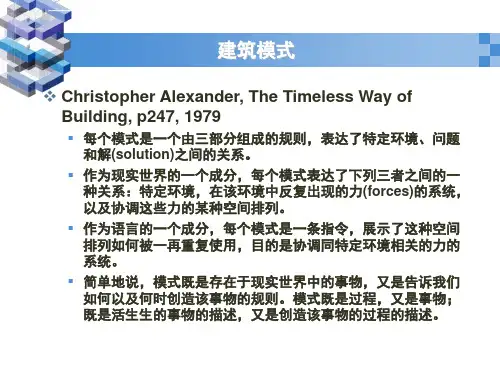

▪ 作为现实世界的一个成分，每个模式表达了下列三者之间的一 种关系：特定环境，在该环境中反复出现的力(forces)的系统， 以及协调这些力的某种空间排列。
