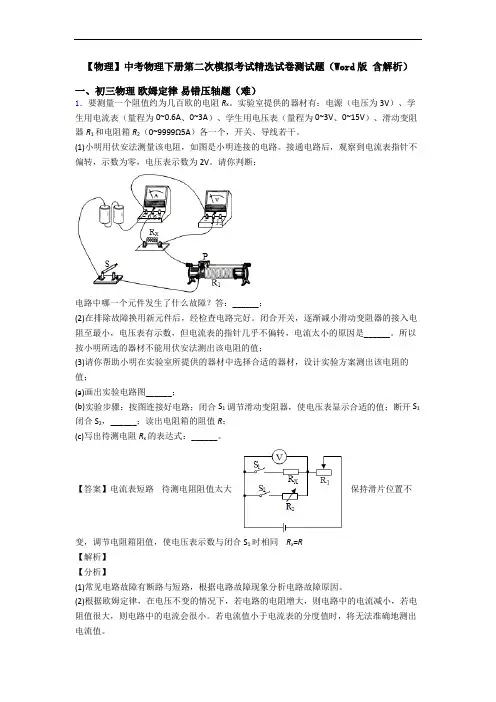

【物理】中考物理下册第二次模拟考试精选试卷检测题（Word版含答案）一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。

实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。

(1)小明用伏安法测量该电阻，如图是小明连接的电路。

接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。

请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。

闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。

所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。

【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。

(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。

若电流值小于电流表的分度值时，将无法准确地测出电流值。

(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。

【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。

(2)[2]由于电源电压为3V，而电阻R x的阻值大约为几百欧，根据欧姆定律电路中的电流太小。

(3)[3]可以应用等效法测待测电阻阻值，待测电阻与电阻箱并联，实验电路图如图所示：[4]实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同；读出电阻箱的阻值R。

[5]写出待测电阻R x的表达式R x=R【点评】本题的难点较多，一是电流表量程的选取，二是故障原因的判断，三是没有电压表测电阻的方法：根据并联电路各支路两端的电压相等这一特点设计实验，着重体现了等效替代法在实验中的具体应用。

2．小华做“用电流表、电压表测电阻”实验，现有电源（电压小于24伏且保持不变）、待测电阻R x、电压表、电流表（只有0.6安量程可用）、滑动变阻器（标有“1安”字样）、阻值为10欧的定值电阻R1、阻值为30欧的定值电阻R2、开关及导线若干。

实验器材均完好．．．。

(1)小华经过思考，先进行一次实验测电源电压，实验电路图及闭合开关S后对应的电压表的示数如图所示。

小华实验所用电源电压为_________伏；(2)小华根据第一次实验结果进行思考后开始第二次实验，他正确串联电源、待测电阻、电流表、滑动变阻器和开关，然后把电压表并联接入电路。

闭合开关后，将变阻器滑片从一端滑到另一端的过程中，发现电流表示数由0.20安增大到0.58安，此过程中电压表示数减小了4.0伏。

当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，电压表示数为_______V，电流表示数为_________A。

根据图（a）、（b）所示电压表、电流表示数，计算待测电阻R x=__________Ω。

（3）小明分析了小华的实验数据与计算结果，他认为是小华电压表所选量程不对。

小明在小华电路基础上，将电压表换为另一量程并联在R x两端。

为了使实验过程中电表指针能不低于刻度盘的14，他应串联电阻___________（选填R1或R2），滑动变阻器阻值接入范围为____________。

【答案】6 4.0 0.2 10 R10~20Ω【解析】【分析】【详解】(1)[1]假设电压表的量程是0~15V，这时电压表的示数是7.5V，从电路图可以看到，这是一个串联电路，电压表并联在电阻R1两端，电路中的电流117.5V0.75A10ΩUIR===电阻R2两端的电压22=0.75A30Ω22.5VU IR=⨯=电源电压127.5V22.5V30V24VU U U=+=+=>这与题意不符合，所以电压表的量程不是0~15V；那么电压表的量程是0~3V，它的读数是1.5V，电路中的电流111.5V0.15A10ΩUIR===电阻R2两端的电压22=0.15A30Ω 4.5VU IR=⨯=电源电压121.5V 4.5V6V24VU U U=+=+=<这与题意相符合，所以小华实验所用电源电压为6V。

(2)[2]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电压表示数减小了4.0V，那么电压表的量程不可能是0~3V，电压表的量程是0~15V，从图（a）可以看到，电压表示数是4V。

[3]电流表的量程只能是0~0.6A，从图（b）可以看到，电流表的示数是0.2A。

[4]由题意可知，将变阻器滑片从一端滑到另一端的过程中，电流表示数变大，根据URI=可知，电路的总电阻变小，待测电阻R x阻值不变，那么滑动变阻器接入电路的阻值在变小，待测电阻R x的电压在变大，变阻器的电压在变小，由于此过程中电压表示数减小了4.0V，那么电压表是并联在变阻器两端的，电源电压是6V，那么待测电阻R x的电压是x6V-4V2VU==电路中的电流大小是0.2A，那么待测电阻R x的大小xxx2V10Ω0.2AURI===待测电阻R x的大小是10Ω。

(3)[5][6]由题意可知，这时电压表的量程是0~3V，假设串联电阻R2，那么电路中的电流大小6V6V0.15A10Ω30Ω40ΩIR=≤=++滑但是要求实验过程中电表指针能不低于刻度盘的14，电流表的量程是0~0.6A，指针不能低于0.15A，所以不能串联电阻R2；串联电阻R1，那么电路中的电流大小要求6V6V0.15A0.3A10Ω10Ω20ΩIR≤=≤=++滑待测电阻R x的电压x x0.75V3VU IR≤=≤解得020ΩR≤≤滑即他应串联电阻R1，滑动变阻器阻值接入范围为0~20Ω。

3．在复习电学知识时，小明在实验室做了“测量小灯泡的电功率”和“探究电流与电压、电阻的关系”的实验。

实验中，所用的电源电压为6V，小灯泡点的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

（1）在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。

闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率为____W。

（2）移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的小灯泡的I-U图象。

由图象可知：当小灯泡两端的电压增大时，小灯泡的电阻______，如果小灯泡两端的电压为1.9V，则小灯泡的实际功率_______0.38W。

（3）在做“探究电流与电阻的关系”实验时，小明所用的四个定值电阻的阻值行别为5Ω、10Ω、15Ω、20Ω。

他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。

如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在_______范围内选择。

【答案】1.52变大大于 2.4V~3V【解析】【详解】(1)[1]当电压为额定电压3.8V时，图乙中电流表小量程分度值为0.02A，示数为0.4A，灯的额定功率P额=U额I=3.8V×0.4A=1.52W(2)[2][3]在图丙中，分别作出图象上a、b两点的电压及对应的电流大小，如下图所示由图可看出，电压的增加的量U b-U a大于对应的电流增加的值量I b-I a，即电压增加的量比电流增加的要大，根据欧姆定律a ba ba bU UR RI I=<=所以，当小灯泡两端的电压增大时，小灯泡的电阻也变大；因在实际电压1.9V下的电阻小于灯在额定电压3.8V下的电阻，R实<R额，灯的实际功率2222()()1 1.52W0.38W22444U U U PUP R RR R==>=⨯===额额额额实额实实额实即小灯泡的实际功率大于0.38W。

(3)[4]探究电流与电阻的关系实验时，应控制不同电阻的电压保持不变，根据把5Ω、10Ω、15Ω、20Ω分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利地完成实验：因电流表的量程为0~0.6A，所以电路中的最大电流为0.6A，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压U大=R小I大=5Ω×0.6A=3V因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻R大=20Ω，此时电路中的最小电流6V 0.12A 2030U I R R ===+Ω+Ω小定大滑大 定值电阻的最小电压 U 小=I 小R 定大=0.12A ×20Ω=2.4V则定值电阻两端的电压应在2.4V~3V 。

4．如图（a ）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温 头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b ）所示的电路进行测量． （1） 请根据图（b ）的电路图，将图（c ）的实物电路连接完整．（______）（2） 小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d ）所示，此测温头内部可能___________（断路/短路）．（3） 将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示．小明猜想： ① 这些“测温头”内部__________（断路/短路）；② 这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b ）的电路中进行测量．结果电流表、电压表的示数仍如图（e ）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f ）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V 不变，某温度时微安表的示数如图（g ）所示，此时电流大小为__________μA ，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】短路断路大 150 10000A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B处以满足滑片P向右滑时接入电路阻值变小，同时电流表选择0~0.6A、电压表选择0~3V的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V。
