高中物理第十一章 电路及其应用精选测试卷专题练习(解析版)
高中物理第十一章 电路及其应用精选测试卷专题练习（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A2．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。
取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到 一个沿线圈切线方向的“力”F 1，但正离子晶格对自由电子的作用力 F 2 不允许自由电子无限制地增大速度， F 1和F 2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。
已知 F 1 与线圈角速度的变化率 α 成正比，F 2 与自由电子相对正离子晶格的速度成正比。
下列说法正确的是（ ） A ．若线圈加速转动，α 越大，电流越大，且方向与线圈转动方向相同 B ．若线圈加速转动，α越大，电流越小，且方向与线圈转动方向相反 C ．若线圈减速转动，α越大，电流越大，且方向与线圈转动方向相同 D ．若线圈减速转动，α越大，电流越小，且方向与线圈转动方向相反 【答案】A 【解析】 【分析】 考查电流的形成。
【详解】AB ．若线圈加速转动，由于惯性，自由电子相对正离子晶格向与线圈转动方向相反的方向转动，电流方向与电子相对运动方向相反，即与线圈转动方向相同，F1与线圈角速度的变化率α成正比，α越大，F1越大，F1和F2会达到平衡，F1越大，F2越大，F2 与自由电子相对正离子晶格的速度成正比，F2越大，相对正离子晶格的速度越大，电流越大，A正确，B 错误；CD．若线圈减速转动，由于惯性，自由电子相对正离子晶格向与线圈转动方向相同的方向转动，电流方向与电子相对运动方向相反，即与线圈转动方向相反，F1与线圈角速度的变化率α成正比，α越大，F1越大，F1和F2会达到平衡，F1越大，F2越大，F2 与自由电子相对正离子晶格的速度成正比，F2越大，相对正离子晶格的速度越大，电流越大，CD错误。
故选A。
3．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S断开时，电容器的电压12112325+3EU R ER R=⋅⨯=，得11Q CU=；S闭合时，211123+2EU R ER R=⋅=，22Q CU=，故112235Q UQ U==，故选C．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．4．如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，()1甲表是电流表，R增大时量程增大()2甲表是电流表，R增大时量程减小()3乙表是电压表，R增大时量程增大()4乙表是电压表，R增大时量程减小下列说法正确的是()A．()1和()3B．()1和()4C．()2和()3D．()2和()4【答案】C【解析】【分析】灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选C．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．5．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。
故选B。
6．用伏安法测电阻的电路如图甲或乙所示，已知电流表的内电阻约为0.2 Ω，电压表的内电阻约为10 kΩ，若被测电阻R的电阻值约为4 Ω，则以下结论中正确的是A．选用甲电路测量结果更准确，且测量值大于电阻的真实B．选用甲电路测量结果更准确，且测量值小于电阻的真实值C．选用乙电路测量结果更准确，且测量值大于电阻的真实值D．选用乙电路测量结果更准确，且测量值小于电阻的真实值【答案】D【解析】因为V xx AR RR R>，所以电流表外接法误差相对小点，故采用乙图测量结果更准确点，在乙图中，电压表测量的是R的准确电压，但由于电压表分流，电流表测量的电流为电压表和R的电流之和，故电流测量偏大，根据xURI=可知测量值偏小，D正确．【点睛】应明确：电流表内外接法的选择方法是：当满足V xx AR RR R>时，电流表应用外接法，此时测量值小于真实值；当满足V xx AR RR R<时，电流表应用内接法，此时测量值大于真实值．7．如图所示，R1和R2是同种材料、厚度相同、表面为正方形的导体，但R1的尺寸比R2的尺寸大.在两导体上加相同的电压，通过两导体的电流方向如图所示，则下列说法中正确的是A ．R 1中的电流小于R 2中的电流B ．R 1中的电流大于R 2中的电流C ．R 1中自由电荷定向移动的速率大于R 2中自由电荷定向移动的速率D ．R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率 【答案】D 【解析】 【分析】 【详解】设导体厚度为d ，R 边长为L ，电阻率为ρ，根据电阻定律得导体的电阻为：1L R Ld dρρ== 由此可知导体R 1、R 2的阻值相等．AB. 电压相等，导体R 1、R 2的阻值相等，所以通过R 1的电流等于通过R 2的电流，故AB 错误；CD.根据电流的微观表达式：I =nevS =nevLd由于I 、n 、e 、d 相同，则L 越大，v 越小，则R 1中自由电荷定向移动的速率小于R 2中自由电荷定向移动的速率，故D 正确，C 错误．8．物理学中常用两个物理量的比值定义一个新的物理量，如速度是用位移与时间的比值来定义的，即xv t=．下面四个物理量的表达式不属于．．．比值定义的是 A ．电流qI t=B ．电势PE q ϕ=C ．电容Q C U= D ．电阻l R Sρ= 【答案】D 【解析】 A ：qI t=是电流的定义式，属于用比值来定义物理量的表达式．故A 项不选． B ：PE qϕ=是电势的定义式，属于用比值来定义物理量的表达式．故B 项不选．C：QCU=是电容的定义式，属于用比值来定义物理量的表达式．故C项不选．D：lRSρ=是电阻的决定式，不属于用比值来定义物理量的表达式．故选择D项．点睛：注意区分定义式和决定式．9．小灯泡通电后其电流 I 随所加电压 U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为 U 轴的垂线，PM 为 I 轴的垂线．则下列说法中正确的是（）A．随着所加电压的增大，小灯泡的电阻不变B．随着所加电压的增大，小灯泡的电阻减小C．对应 P 点，小灯泡的电阻为121URI I=-D．对应 P 点，小灯泡的电阻为12URI=【答案】D【解析】【分析】【详解】A、图线上的点与原点连线的斜率逐渐减小，说明随着所加电压的增大，电阻逐渐增大，故AB错误；C、对应P点，根据欧姆定律可知小灯泡的电阻为11221U URI I I=≠-，故C错误，D正确．10．如图，AB间的电压为30 V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是( )A．0～10 VB ．0～20 VC ．10～20 VD ．20～30 V 【答案】C 【解析】 【详解】当滑动变阻器触头置于变阻器的最上端时，U CD 最大，最大值为：max 2230V 20V 33R U U R ==⨯=；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为：min 130V 10V 33R U U R =⨯＝＝ ，所以U CD 的变化范围是10～20V ．故选C.11．如图所示是有两个量程的电流表，当分别使用a 和b 、a 和c 接线柱时，此电流表有两个量程，其中一个量程为0~1 A ，另一个量程为0~0.1 A ，表头内阻R g =200 Ω，满偏电流I g =2 mA ，则（ ）A ．当使用a 、b 时量程为0~1 AB ．当使用a 、c 时量程为0~1 AC ．电阻R 1=0. 41 ΩD ．电阻R 2=0.41 Ω 【答案】AC 【解析】 【详解】AB.表头改装成电流表时需并联分流电阻，且分流电阻越小，改装后量程越大，可知使用a 、b 时量程为0～1A ，使用a 、c 时量程为0～0.1A ，故A 正确，B 错误； CD.由并联电路各支路两端电压相等可得I g （R 2+R g ）=（I 1－I g ）R 1，I g R g =（I 2－I g ）（R 1+R 2），I g =2mA ，I 1=1A ，I 2=0.1A ，解得R 1=0.41Ω，R 2=3.67Ω，故C 正确，D 错误.12．如图所示，经过精确校准的电压表V 1和V 2，分别用来测量某线路中电阻R 两端a 、b 间的电压时，读数依次为12.7 V 和12.3 V ，则( )A ．a 、b 间的实际电压略大于12.7 VB ．a 、b 间的实际电压略小于12.7 VC ．电压表V 1的内阻大于V 2的内阻D ．电压表V 1的内阻小于V 2的内阻 【答案】AC 【解析】 【详解】AB. 由于电压表不是理想电表（内阻不是无穷大），当a 、b 两端接入电压表后，电阻R 与电压表的并联电阻小于电阻R ，根据欧姆定律和串并联规律可知，电阻R 与电压表的并联总电压小于电阻R 的实际电压，即a 、b 两端实际电压将大于电压表的示数，当然大于电压表V 1的示数，即a 、b 间的实际电压略大于12.7 V ，故A 项正确，B 项错误； CD. 根据欧姆定律可知，若电压表的内阻越大，电压表与R 的并联电阻就越大，电压表的示数也越大，即电压表V 1的内阻大于电压V 2的内阻，故C 项正确，D 项错误。
高中物理必修三第十一章电路及其应用考点精题训练(带答案)
高中物理必修三第十一章电路及其应用考点精题训练单选题1、下列关于物理量和物理单位的说法，正确的是（）A．s、m、g是基本单位，也是国际制单位，全世界通用B．物理学中也有一些物理量没有单位C．电荷量的单位库仑（C）是电学中的基本单位D．只要科学界的科学权威们统一意见，可以设立更多的基本单位答案：BA．s、m、g是基本单位，g不是国际制单位，A错误；B．物理学中动摩擦因数是没有单位的，B正确；C．电学中的基本单位是电流的单位A（安培），C错误；D．基本单位的个数是由现有物理量之间的关系确定的，不会人为定的，不能多也不能少，D错误。
故选B。
2、一根长为L、横截面半径为r的金属棒，其材料的电阻率为ρ。
金属棒内单位体积自由电子数为n，电子的电荷量为e。
在棒两端加上恒定的电压U时，金属棒内产生电流，则自由电子定向运动的平均速率为（）A．UρLne B．Uπr2ρLneC．UρLneπr2D．ULρneπr2答案：A根据欧姆定律有I=U R根据电阻定律有R=ρL S电流的微观表达式I=neSv 联立几式得v=U neρL故选A。
3、两个阻值较大的定值电阻R1、R2串联后接恒定电压U，已知R1=2R2，用电压表测R1两端电压时，电压表的示数为U1；测R2两端电压时，电压表的示数为U2。
若电压表内阻不能忽略，则有（）A．U1+U2<U B．U1+U2=UC．U1=2U3D．在测R1两端电压时，R2两端电压小于U2答案：AAB．将电压表与电阻R1并联时，电压表的读数为U1，则不接电压表时电阻R1两端的电压U1′大于U1；将电压表与电阻R2并联时，电压表的读数为U2，则不接电压表时电阻R2两端的电压U2′大于U2；因U1′+U2′=U则U1+U2<U选项A正确，B错误；C．因不接电压表时R1两端的电压为U′1=UR1R1+R2=2U3则接电压表时R1两端的电压小于2U3，选项C错误；D．若将电压表与电阻R1并联，则其并联的总电阻小于R1，根据串联电阻的电压分配可知，电压表的读数U1将小于U1′，则R2两端电压大于U2′，也大于U2，选项D错误；故选A。
高中物理必修第3册第十一章 电路及其应用测试卷测试与练习(word解析版)
高中物理必修第3册第十一章 电路及其应用测试卷测试与练习（word 解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。
2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。
故选D 。
3．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．4．两只电压表V 1和V 2是由完全相同的两个电流计改装成的，V 1表的量程是5 V ，V 2表的量程是15 V ，把它们串联起来接入电路中，则 （ ）A ．它们的示数相等，指针偏转角度也相等B ．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D ．它们的示数之比、指针偏转角度之比均为1:3【答案】B 【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V 1表的量程是5V ，V 2表的量程是15V ，相同的两个电流计改装，可知，V 2表的内阻是V 1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B 项正确，ACD 错误。
人教版高中物理第十一章 电路及其应用精选试卷测试卷(解析版)
人教版高中物理第十一章 电路及其应用精选试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为 I nSev =，L R Sρ= 所以可得，加在导体两端的电压为 L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。
故选D 。
3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。
取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到一个沿线圈切线方向的“力”F1，但正离子晶格对自由电子的作用力F2 不允许自由电子无限制地增大速度，F1和F2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。
已知F1与线圈角速度的变化率α成正比，F2 与自由电子相对正离子晶格的速度成正比。
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷(Word版 含解析)
【分析】
【详解】
当cd端短路时，ab间电路的结构是：电阻 并联后与 串联，等效电阻为： ，故A错误；当ab端短路时，cd之间电路结构是：电阻 并联后与 串联，等效电阻为： ，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压， ；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻 两端的电压，为 ，故D错误；
故选：B。
【点睛】
要明确电压表的改装和读数原理，灵活运用电阻串并联规律。
13．如图所示，四个相同的表头分别改装成两个安培表和两个伏特表．安培表A1的量程大于A2的量程，伏特表V1的量程大于V2的量程，把它们按图接入电路，则（ ）
A．电流表A1的读数大于电表A2的读数
B．电流表A1的偏转角小于电流表A2的偏转角
高中物理第十一章 电路及其应用第十一章 电路及其应用精选试卷（Word版 含解析）
一、第十一章电路及其应用选择题易错题培优（难）
1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）
2．一个T形电路如图所示，电路中的电阻 ， ，另有一测试电源，所提供电压恒为10V，以下说法正确的是
A．若将cd端短路，ab之间的等效电阻是50Ω
B．若将ab端短路，cd之间的等效电阻是40Ω
C．当ab两端接上测试电源时，cd两端的电压为4V
D．当cd两端接通测试电源时，ab两端的电压为6V
【答案】C
C．加热或冷却时都变小
D．加热或冷却时都变大
【答案】C
【解析】
【分析】
【详解】
若将热敏电阻Ⅰ看做是电源的内阻，可知开始时热敏电阻Ⅰ和Ⅱ阻值相等时，Ⅱ的功率最大；故无论是冷却或加热Ⅱ，Ⅱ的电功率都变小；
高中物理必修第3册第十一章 电路及其应用试卷测试卷(解析版)
高中物理必修第3册第十一章 电路及其应用试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。
2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
则2ABRR R==，24CDR R R=＝选项D正确，ABC错误。
故选D。
3．如右上图所示，某一导体的形状为长方体，其长、宽、高之比为a∶b∶c=5∶3∶2．在此长方体的上下、左右四个面上分别通过导线引出四个接线柱1、2、3、4．在1、2两端加上恒定的电压U，通过导体的电流为I1；在3、4两端加上恒定的电压U，通过导体的电流为I2，则I1∶I2为（）A．9∶25 B．25∶9 C．25∶4 D．4∶25【答案】C【解析】试题分析：根据电阻定律R=ρLS得，当在1、2两端加上恒定电压U时，R1＝ρcab，在在3、4两端加上恒定的电压时，R2＝ρabc，所以2122R cR a=＝425，根据欧姆定律I=UR得，电流之比为25：4，C正确．考点：本题考查电阻定律、欧姆定律．4．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A．25B．12C．35D．23【答案】C【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R =⋅=，22Q CU =，故112235Q U Q U ==，故选C ． 【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．5．如图所示，甲、乙两个电路都是由一个灵敏电流计G 和一个滑动变阻器R 组成，()1甲表是电流表，R 增大时量程增大()2甲表是电流表，R 增大时量程减小()3乙表是电压表，R 增大时量程增大()4乙表是电压表，R 增大时量程减小下列说法正确的是( )A ．()1和()3B ．()1和()4C ．()2和()3D ．()2和()4 【答案】C【解析】【分析】灵敏电流计G 和变阻器R 并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G 和变阻器R 串联时，由于变阻器的分压，测量的电压增大，改装成电压表．【详解】由图甲所示可知，G 与电阻R 并联，甲表是电流表，R 增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G 与R 串联，乙是电压表，R 增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C 正确；故选C ．【点睛】本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．6．为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光．由电流表和电压表得到的多组读数描绘出的U-I图象应是A．B．C．D．【答案】C【解析】【分析】根据电路中电阻的变化，确定电压与电流变化，并考虑温度对电阻的影响，运用U﹣I图象含义分析判断．【详解】当滑动变阻器在最左端时，灯泡连端电压为0，滑动变阻器逐渐向右移动，小灯泡的亮度逐渐变亮，直到正常发光．随着小灯泡两端电压的升高，电流也在升高，但是，小灯泡灯丝的电阻随着温度的升高而增大，在图像上各点切线斜率应越来越大．故C正确【考点】探究小灯泡的伏安特性曲线【点睛】考查闭合电路中动态变化问题的分析，需要注意的是灯泡的电阻随着电压的升高而增大；7．R1和R2是材料相同，厚度相同，表面都为正方形的导体，但R1的尺寸比R2大得多，把它们分别连接在如图电路的A、B端，接R1时电压表的读数为U1，接R2时电压表的读数为U2，下列判断正确的是A．R1<R2B．R1>R2C．U1<U2D．U1＝U2【答案】D【解析】【详解】AB．设正方形的边长为a，则导体的电阻L aRS ad dρρρ===由两导体的ρ与d相同，则两导体电阻相等，即R1=R2，故AB错误；CD．导体接入电路中，电压表示数U=IR=Er R+R由于电源电动势E、内阻r、导体电阻R相同，则电压表示数U相同，即U1=U2，故C错误，D正确；故选D．8．如图电路所示，当ab两端接入100V电压时，cd两端为20V，当cd两端接入100V电压时，ab两端电压为50V，则R1：R2：R3之比是（）A．4：2：1 B．2：1：1 C．3：2：1 D．以上都不对【答案】A【解析】【分析】【详解】当ab两端接入100V电压时，用理想电压表测得cd两端为20V得到2122abcaUR UR R=+即212100202RR R=+整理得122412RR==当cd两端接入100V电压时，用理想电压表测得ab两端电压为50V得到2322cdabUR UR R=+即232100502R R R =+ 整理得2321R R = 所以R 1∶R 2∶R 3=4∶2∶1A ．4：2：1，与结论相符，选项A 正确；B ．2：1：1，与结论不相符，选项B 错误；C ．3：2：1，与结论不相符，选项C 错误；D ．以上都不对，与结论不相符，选项D 错误；故选A ．考点：本题考查串联电路的电流，电压，电阻关系点评：本题学生要熟练掌握串联电路的电流，电压，电阻关系，能灵活运用其关系进行计算．9．电阻R 1阻值为6Ω，与电阻R 2并联后接入电路中，通过它们的电流之比I l ：I 2=2:3，则电阻R 2的阻值和总电阻的阻值分别为 ( )A ．4Ω，2.4ΩB ．4Ω，3.6ΩC ．9Ω，3.6ΩD ．9Ω，4.5Ω【答案】A【解析】并联电路中电流之比等于电阻的反比，则有：，解得：，则总电阻为：，故选A ． 【点睛】根据并联电路的性质可求得的阻值及总电阻：并联电路的电压相等，电流之比等于电阻的反比．10．如图所示的电路中，U=120V ，滑动变阻器R 2的最大值为200Ω，R 1=100Ω。
人教版高中物理第十一章 电路及其应用精选试卷真题汇编[解析版]
![人教版高中物理第十一章 电路及其应用精选试卷真题汇编[解析版]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/13920a3c680203d8cf2f242f.webp)

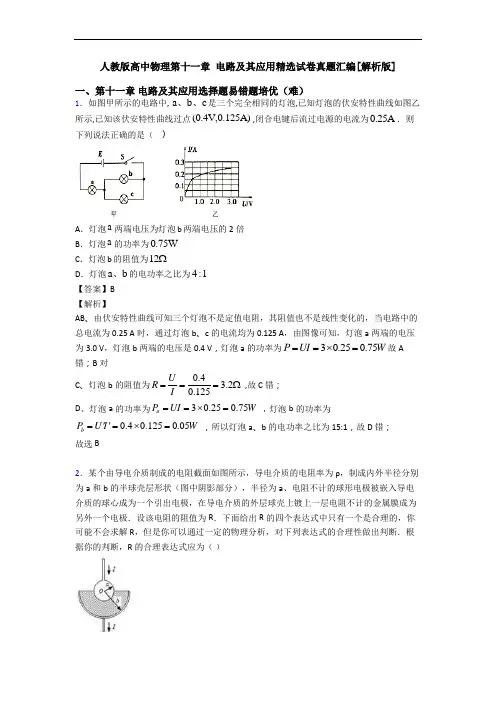

人教版高中物理第十一章 电路及其应用精选试卷真题汇编[解析版]一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1【答案】B【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错； 故选B2．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R abρπ-=C ．2()ab R b a ρπ=-D ．2(+)ab R b a ρπ= 【答案】B【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ．考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．3．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R=可得a dP P>，因为通过b、c的电流之和等于d的电流，所以通过d的电流大于b的电流，b、c并联，电压相同，由于b的电阻小于c的电阻，所以b的电流大小于c的电流，故根据公式2P I R=可得d bP P>，b cP P>，综合可得a db cP P P P>>>，C正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．4．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．5．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.6．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
高中物理第十一章 电路及其应用精选测试卷测试卷(解析版)
高中物理第十一章电路及其应用精选测试卷测试卷（解析版）一、第十一章电路及其应用选择题易错题培优（难）1．如图所示，三个定值电阻R1、R2、R3的电阻值均不相等，在A、B之间接一个电源，在C、D之间接一个电流表，电流表的示数为I．现将电源、电流表的位置互调，则电流表的示数（）A．可能增大B．可能减小C．一定不变D．由于R1、R2、R3大小关系不知，故无法判定【答案】C【解析】两种情况下的电路连接如图所示：设电源电压为U=6V，R1=3Ω，R2=2Ω，R3=6Ω，在甲图中2323= 1.5R RRR R⋅=Ω+甲并，112==1U RU R甲并甲并，1=6V2V33UU=⨯=甲并，电流表的示数为32V1=A63UIR==Ω甲并甲，在乙图中1212= 1.2R RRR R⋅=Ω+乙并，335==1U RU R乙并乙并，1=6V1V66UU=⨯=乙并，电流表的示数为11V1=A33UIR乙并乙==Ω，故两次示数相同，则选C．【点睛】在A、B之间接一个电源，假设A端为正极，在C、D之间接一个电流表时，通过电流表的电流通路是：A----R1----电流表----R3----B 电路中的电阻是R1+R3；将电源、电流表的地位互调，假设D端为正极，通过电流表的电流通路是：D----R1----电流表----R3----C 电路中的电阻是R1+R3．电路的电源不变，电阻不变，故电流一定不变．2．一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为A．ρnev B．ρnSev C．ρnLev D．ρnSLev【答案】A【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。
人教版高中物理第十一章 电路及其应用精选试卷综合测试卷(word含答案)
人教版高中物理第十一章 电路及其应用精选试卷综合测试卷（word 含答案）一、第十一章 电路及其应用选择题易错题培优（难）1．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R ab ρπ-= C ．2()abR b a ρπ=-D ．2(+)abR b a ρπ=【答案】B 【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ． 考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．2．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A 【解析】 【详解】根据题意可知，流过导体的电流和导体的电阻分别为I nSev =，L R Sρ= 所以可得，加在导体两端的电压为LU IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得UE nev Lρ== 故选A3．离子推进器是新一代航天动力装置，可用于卫星姿态控制和轨道修正。
人教版高中物理第十一章 电路及其应用精选试卷真题汇编[解析版]
人教版高中物理第十一章电路及其应用精选试卷真题汇编[解析版]一、第十一章 电路及其应用选择题易错题培优（难）1．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2R C ．4R D ．4R【答案】D 【解析】 【详解】将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。
则2AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。
故选D 。
2．阻值相等的四个电阻、电容器C 及电池(E 内阻可忽略)连接成如图所示电路.开关S 断开且电流稳定时，C 所带的电荷量为1Q ，闭合开关S ，电流再次稳定后，C 所带的电荷量为21.Q Q 与2Q 的比值为( )A ．25B ．12C ．35D ．23【答案】C 【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R =⋅=，22Q CU =，故112235Q U Q U ==，故选C ．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．3．两只电压表V1和V2是由完全相同的两个电流计改装成的，V1表的量程是5 V，V2表的量程是15 V，把它们串联起来接入电路中，则（）A．它们的示数相等，指针偏转角度也相等B．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D．它们的示数之比、指针偏转角度之比均为1:3【答案】B【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V1表的量程是5V，V2表的量程是15V，相同的两个电流计改装，可知，V2表的内阻是V1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B项正确，ACD错误。
(典型题)高中物理必修三第十一章《电路及其应用》测试卷(有答案解析)
一、选择题1．如图所示，是一个由电池、电阻R 、电键S 与平行板电容器组成的串联电路，电键S 闭合。
一带电液滴悬浮在两板间P 点不动，下列说法正确的是（ ）A ．液滴一定带正电B ．增大两极板距离的过程中，电阻R 中有从a 到b 的电流，电容器中负电荷通过电容器从B 运动到AC ．断开S ，减小两极板正对面积的过程中，液滴将加速下降D ．断开S ，减小两极板距离过程中，液滴静止不动2．关于并联电路，下列说法中错误的是（ ）A ．总电阻阻值必小于每一只电阻阻值B ．其中一只电阻阻值增大时，总电阻阻值必减小C ．再并联一只电阻时，总电阻阻值必减小D ．拿掉一只电阻时，总电阻阻值必增大3．如图:11ΩR =，22ΩR =，33ΩR =，则（ ）A ．123::1:1:1I I I =B ．123::1:2:3I I I =C ．123::1:1:1U U U =D ．123::3:2:1U U U =4．金属导体中的电流是导体的自由电子在电场作用下做定向运动形成的。
已知一段粗细均匀的铜线中通过的电流为20A ，设每个铜原子提供一个自由电子为载流子．．．．．．．．．．．．．．．．．．，电子的电量为1.6×10﹣19C 。
另外还有一些可供选择的物理量：阿伏伽德罗常数N 0，铜的摩尔质量μ，铜线的长度L ，铜线的电阻R ，铜线的质量m ，铜线两端的电压U 。
则为估算出电子定向运动的速度，从以上物理量中应该选用的是（ ）A ．N 0、μ、m 、RB ．μ、m 、U 、RC ．N 0、μ、m 、LD ．μ、m 、L 、R 5．如图所示，为了测量R x 的电阻，电流表事先已经接好，拿电压表的K 接线柱去分别试触b 、c 两点，发现电流表示数有变化明显，电压表示数基本不变。
