汽车用传感器信号放大电路的设计与调试
负反馈的类型有四种：
U id
A
U
i
U f
F
I I i id
I f
A
电压串联负反馈；
F
电压并联负反馈；
电流串联负反馈；
电流并联负反馈。
汽车用传感器信号放大电路的设计与调试
3）反馈性质的判断
1. 找出反馈元件（或电路），即在输入和输出回路间 起联系作用的元件。 2. 判断电压、电流反馈
+ uf
–
+
RL
uo –
电压串联 负反馈
RE 介于输入输出回路，有反馈。 反馈使 uBE 减小，为负反馈;
反馈取自输出端为电压反馈; 反馈信号与输入信号在不同输入端,为串联反馈。
汽车用传感器信号放大电路的设计与调试
3）负反馈对放大器性能的影响 1. 降低放大倍数 2. 提高放大倍数的稳定性 3. 减少非线性失真 4.对放大电路输入电阻和输出电阻的影响
KCMR 20 lg Aud (dB) Auc
汽车用传感器信号放大电路的设计与调试
（3）放大电路中的反馈 1）反馈的概念
反馈: 将电路的输出量(电压或电流)的部分或全 部，通过一定的元件，以一定的方式回送到输入回 路，以改善放大电路的某些性能。
输入
放大电路
输出
反馈网络
正反馈：反馈信号增强原输入信号，使输出量增大。 负反馈：反馈信号消弱原输入信号，使输出量减小。
1）开环差模电压增益
开环差模电压增益（Aud）简称开环增益，它是指运算 放大器在没有外加反馈回路且工作在低频时的电压增益。 一般情况其大小为104~107。
2）输入失调电压
输入失调电压（UI0）是使U0= 0，输入端施加的补偿电 压。显然，这个电压越小表示运算放大器的性能越好。
汽车用传感器信号放大电路的设计与调试
（1）集成运算放大器的基本组成
差分放大输入级：目的是减小放大电路的零点漂移， 提高输 入阻抗。
共射放大中间级：主要作用是电压放大，使整个集成运 算放大 器具有足够高的电压放大倍数。
互补对称输出级：目的是实现放大器与负载的匹配 偏置电路： 为各级提供稳定、合适的静态工作点。
汽车用传感器信号放大电路的设计与调试
输出电阻（ro）是运算放大器在开环状态下，输出端电 压变化量与输出电流变化量的比值。其值的大小反映运算 放大器带负载的能力，该值越小带负载能力越强，ro的数 值 为几十欧至几百欧。
汽车用传感器信号放大电路的设计与调试
5）共模抑制比
理想的运算放大器，对于共模输入电压不会产生输出 电 压，即只要有，则。但实际上，同相输入端和反相输入 端 的电压不可能完全相同，因此也就不能完全抵消共模输 入 电压。共模抑制比KCMR的计算式为:
运算放 大器的符 号
LM741运放 外型和管脚
反相输入端
u– u+
同相输入端
–– + + + +
+15V
输出端
uo
反相输入 端
同相输入 端
8为空脚
7
2–
6
输出端
3
4+ 1 5
调零：当输入 信号为零时，
+
10k
输出为零。
-15V
1k
汽车用传感器信号放大电路的设计与调试
（2）集成运算放大器的主要特性指标
在同一个输入端为并联反馈。
4. 判断正、负反馈
采用瞬时极性法判断: 设某一瞬时ui为正，根据电路情况推出此时反馈信
号的正负。 反馈信号使净输入信号减小的，是负反馈。
例1 判断电路是否存在反馈，并判断反馈类型。
C1
RS + us
+ ui
–
–
+
输入 回路
RB
+ uBE
–
RE
+VCC
输出 回路
+ C2
电压反馈 — 反馈信号取自输出电压的部分或全部。 电流反馈 — 反馈信号取自输出电流。
判别法： 反馈取自输出端或输出分压端为电压反馈，反馈
取自非输出端为电流反馈。
[使 uo = 0 (RL 短路)，若反馈消失则为电压反馈否 则为电流反馈。]
汽车用传感器信号放大电路的设计与调试
3. 判断串联、并联反馈 反馈信号与输入信号在不同输入端为串联反馈，
汽车电工电子技术
汽车用传感器信号放大电路的设计与调试
集成电路: 把整个电路的各个元件以及 相互之间的联接同时制造在一块半导体芯片 上，组成一个不可分的整体。
集成运算放大器：具有很高开环电压放大 倍数的直接耦合放大器。用于模拟运算、信 号处理、测量技术、自动控制等领域。
汽车用传感器信号放大电路的设计与调试
串联负反馈
输入电阻增大
并联负反馈
输入电阻减小
电流负反馈 输出电阻增大，稳定输出电流。
电压负反馈 输出电阻减小，稳定输出电压。
汽车用传感器信号放大电路的设计与调试
（3）集成运算放大器的基本分析方法
在分析运算放大器的电
路时，一般把运算放大 器看成理想元件。
理想化的主要条件：
u– u+
–– +
+
uo
+
开环差模电压增益 Aud +
3）输入失调电流
当运算放大器直流输出为零时，两输入端输入偏置电 流 之差称为输入失调电流（IIO），它一般为零点几微安至 几 微安。
4）差模输入电阻和输出电阻
差模输入电阻（rid）是运算放大器同相输入端和反相输 入端之间的电阻。该电阻反映运算放大器的差分输入端向 差模输入信号源所取用电流的大小。对于输入电阻，要求 其阻值为几百千欧至几兆欧。
开环差模输入电阻
rid
开环共模输入电
ric
阻开环输出电阻
ro 0
共模抑制比
KCMR
uo 正饱和区
UO+
u–
–– +
u+
+
uo
+
o
ui u u uO Audui + Aud (u u )
பைடு நூலகம்
UO-
负饱和区
理想运放传输特性
理想运放 Aud 当 u u 时， uO UO
据反馈电路从输出端的取样方式不同分为：
电压反馈 — 反馈信号取自输出电压的部分或全部。
电流反馈 — 反馈信号取自输出电流。
I
O
A
RL
U O
A
RL
U O
电压
F
反馈
F
I
电流 反馈
O
据反馈信号与放大器输入信号连接方式不同分为：
串联反馈和并联反馈。
汽车用传感器信号放大电路的设计与调试
串联反馈：反馈信号与输入 信号以电压相加减的形式在 输入端出现。
汽车用传感器信号放大电路的设计与调试
负反馈的组成框图
Xi +
Xd A
比较 环节
–
Xf基本放大电路
F
Xo Xi — 输入信号
XXXofd———
输出信号 反馈信号 净输入信号
反馈网络
净输入信号 Xd Xi Xf
若
同相， 则
反馈信号消弱了净输入信号，为负反馈。
汽车用传感器信号放大电路的设计与调试
2）反馈的基本类型
电路中的传感器信号放大与处理
电路中的传感器信号放大与处理一、引言电路中的传感器信号放大与处理是现代电子技术领域的重要内容之一，它涉及到传感器信号的采集、放大与处理，对于提高系统的精度和稳定性具有至关重要的作用。
本文将从传感器信号的基本原理入手，介绍电路中的传感器信号放大与处理的方法和技巧。
二、传感器信号的基本原理传感器是将被测量的物理量转化为可测量的电信号的装置。
传感器信号的产生是基于被测量物理量与传感器之间的相互作用。
常见的传感器类型包括温度传感器、压力传感器、湿度传感器等。
三、传感器信号放大的需求在实际应用中，传感器产生的信号往往是微弱的，因此需要进行信号放大以增加信号的幅度，从而使得信号更容易被后续的电路进行处理。
四、传感器信号放大的方法1. 增益放大器：增益放大器是最常用的传感器信号放大方法之一。
它通过放大器电路对信号进行放大，将微弱的传感器信号放大到适合后续处理的范围。
2. 运算放大器：运算放大器是一种高增益、差分输入、单端输出的放大器。
通过适当的电阻网络和反馈方式，可以实现对传感器信号的放大和处理。
3. 仪表放大器：仪表放大器是一种专门用于信号放大的放大器，其特点是高精度、低噪声。
在传感器信号放大的场景中，仪表放大器常常可以提供更好的性能。
五、传感器信号处理的方法1. 滤波器：滤波器是对信号进行滤波处理的电路。
常见的滤波器包括低通滤波器、高通滤波器和带通滤波器。
通过滤波器可以去除传感器信号中的干扰和噪声，提高信号的质量。
2. 数字转换：将模拟信号转换为数字信号是传感器信号处理的重要环节。
常用的模数转换器包括逐次逼近型模数转换器（SAR ADC）、双斜率积分型模数转换器（Σ-Δ ADC）等。
数字信号的处理更易于精确计算和存储。
3. 数据处理算法：对于特定的传感器应用，可以利用算法对传感器信号进行进一步的处理和分析。
例如，通过傅里叶变换可以将传感器信号转换到频率域进行频谱分析。
六、实例分析以温度传感器为例，介绍传感器信号放大与处理的具体实施过程。
传感器信号调节设计方案
面向传感 器的调节 电路设计师 ． 经常发现 此类 电路 的开 发多少有 些令人 头 疼 。然而 ， 需少量 基础知 识并使 用新 的在线传 感器 设计工 具 ， 只 这个过 程面 临 的很 多 挑战都 能够迎 刃 而解 。 虽然现 在市 面上有 多种传 感器 ， 力传 感器最 为常见 。因 此， 文将讨 但压 本 论基 于惠斯顿 电桥压力 传感器 的基本工 作原理 ， 以及用于转 换这种 桥传感器 输 出 的处理 电路 ， 偏移和 增益 校准 。 包括 基于 惠斯 顿 电桥 的压 力传感 器 许多压 力 传感器使 用微机 电系统（ ＭＳ技术 ， 们由 ４ 采用 惠斯顿 电 ＭＥ ） 它 个 桥结 构连接 的压 敏 电阻组成 。 些传感器 上 没有压力 时 ， 当这 桥中的 所有 电阻值 都是 相 等的 。当有外力 施加 于电桥 时 ， 两个相 向 电阻的阻值将 增 加， 而另两 个 电阻的 阻值将 减小 ， 而且增 加和 减小 的阻值 彼此相 等。 遗憾 的是 ， 并非如 此 简单 ， 事情 因为传 感器存在 偏移 和增益 误差 偏移误 差是 指没有压 力施加 于传感器 时存在输 出 ， 益误差指传感 器输 出相 对于施 加 增 于 传感 器外力 的敏感 程度 。典型传 感器一般 规定 激励 电压 为 ５ 具有 ２ ｍＶ Ｖ， Ｏ ／ Ｖ的 标称 满刻 度输 出。这 意味着 在激 励 电压 为 ５ 时， Ｖ 标称满 刻度 输 出为 ：０ ２
其 中 Ｖ Ｆ 表 ＡＤ ＲＥ 代 Ｃ的 参考 电压 ，Ｓｎｏ Ｓ “ｅ ｓｒＦ 是传 感器 的满刻度 输 出 值 。假设 电阻 完美 匹配 ， 么仪表放 大器 的增 益等于 ： 那 需要解 决 的挑 战 如前所述， 关于传感器有两大挑战需要解决： 首先是传感器具有输出偏移， 这个 偏移 可 以在图 Ｉ 中的Ｖ Ｆ点加合适 的 电压 进行调 整 ， ＯＦ 或者在 传感 器输 出 被数 字化 后用 软件 消除 。如果用 软件处理 。 那么 Ｖ Ｆ就 变成 ０ 。 ＯＦ 伏
基于51单片机控制的汽车传感器信号模拟系统设计
基于51单片机控制的汽车传感器信号模拟系统设计摘要随着汽车行业的不断发展，汽车安全性和稳定性的提高已经成为了一个不可或缺的部分。
在车辆的行驶过程中，各种不同的传感器都对行驶情况和车辆状态进行监测。
因此，对于汽车传感器信号模拟系统的研究和设计也越来越受到重视。
本文基于51单片机控制的汽车传感器信号模拟系统进行了研究，并且进行了详细的设计和实现。
首先，本文介绍了汽车传感器的种类和功能，并且重点介绍了压力传感器、温度传感器和车速传感器的原理和应用。
然后，本文提出了基于51单片机的汽车传感器信号模拟系统的设计思路和实现方案，包括系统的硬件设计和软件设计。
其中，硬件设计主要包括模拟电路的设计和模拟输入输出模块的设计；软件设计主要包括系统的程序设计和控制算法的设计。
最后，本文对系统进行了实验验证，通过对实验数据的处理和分析，证明了系统具有良好的稳定性和可靠性。
实验结果表明，本文所提出的基于51单片机的汽车传感器信号模拟系统具有很好的实用价值，可以为汽车行业的相关研究和应用提供一定的参考和指导。
关键词：汽车传感器；信号模拟；51单片机；控制系统AbstractWith the continuous development of the automotive industry, the improvement of the safety and stability of automobiles has become an indispensable part. In the processof vehicle driving, various sensors monitor the driving situation and vehicle status. Therefore, research and designof the automotive sensor signal simulation system have been increasingly valued. In this paper, a research and detaileddesign and implementation of the automotive sensor signal simulation system based on the 51 single-chip microcomputer control is carried out.Firstly, this paper introduces the types and functions of automotive sensors, and focuses on the principles and applications of pressure sensors, temperature sensors, and vehicle speed sensors. Then, this paper proposes the design ideas and implementation scheme of the automotive sensor signal simulation system based on the 51 single-chip microcomputer, including the hardware design and software design of the system. The hardware design mainly includes the design of the analog circuit and the design of the analog input and output module; the software design mainly includes the program design of the system and the design of thecontrol algorithm.Finally, this paper verifies the system through experiments. Through the processing and analysis of experimental data, it is proved that the system has good stability and reliability. The experimental results show that the automotive sensor signal simulation system based on the 51 single-chip microcomputer proposed in this paper has good practical value and can provide some reference and guidance for related research and application in the automotive industry.Keywords: automotive sensor; signal simulation; 51 single-chip microcomputer; control system.。
传感器信号放大与滤波技术
传感器信号放大与滤波技术传感器是现代科技领域中应用广泛的设备，它能够感知并测量环境中的物理、化学或生物量的变化，并将这些信息转化为电信号。
然而，由于传感器所采集到的信号往往较为微弱且容易受到干扰，并且实际应用中常常需要更高精度的信号，因此我们需要使用放大和滤波技术来处理传感器信号，以提高其精确度和可靠性。
一、放大技术传感器输出的电信号往往较小，无法直接应用于后续的电路或系统中，这时候就需要使用放大技术来增加信号的幅度。
1.1 运算放大器放大电路运算放大器是一种常见的放大器，它具有高增益、低失调、低噪声等特点，可用于对传感器信号进行放大。
运算放大器放大电路由几个关键元件组成，包括输入电阻、输出电阻、非反相输入端、反相输入端和电源电压等。
常用的运算放大器有LM741、AD620等型号，具体的电路设计可以根据不同的需求进行调整。
1.2 仪表放大器仪表放大器是一种专用的放大器，它能够通过精确的电路组件和校准方法来提供精确的放大倍数。
仪表放大器具有低噪声、高共模抑制比和高电压增益等特点，适合用于对传感器信号进行放大和测量的应用场景。
常见的仪表放大器有AD8221、LMP7721等型号，可根据实际需求选择合适的型号。
二、滤波技术传感器信号在采集和传输的过程中容易受到噪声和干扰的影响，为了减小这些干扰，需要使用滤波技术对传感器信号进行处理，以实现信号的准确测量和分析。
2.1 低通滤波器低通滤波器可以通过削弱高频信号的幅度来滤除噪声和干扰。
常见的低通滤波器电路有RC低通滤波器、Butterworth低通滤波器等。
RC 低通滤波器是一种简单且常用的滤波器，通过调整电阻和电容的数值可以实现不同的滤波效果。
而Butterworth低通滤波器具有更好的频率特性，能够实现更为精确的滤波效果。
2.2 高通滤波器高通滤波器可以削弱低频信号的幅度，滤除传感器信号中的直流偏移和低频噪声。
常见的高通滤波器电路有RC高通滤波器、Butterworth 高通滤波器等。

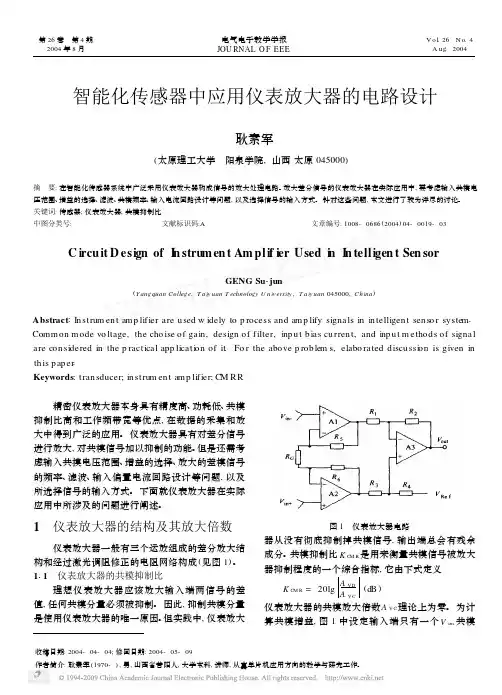

智能化传感器中应用仪表放大器的电路设计
智能化传感器中应用仪表放大器的电路设计耿素军(太原理工大学 阳泉学院,山西太原045000)摘 要:在智能化传感器系统中广泛采用仪表放大器构成信号的放大处理电路。
放大差分信号的仪表放大器在实际应用中,要考虑输入共模电压范围、增益的选择、滤波、共模频率、输入电流回路设计等问题,以及选择信号的输入方式。
针对这些问题,本文进行了较为详尽的讨论。
关键词:传感器;仪表放大器;共模抑制比中图分类号: 文献标识码:A文章编号:1008-0686(2004)04-0019-03C ircu itD esign of I n stru m en t Am pl if ier Used i n I n tell igen t Sen sorGENG Su-jun(Y ang quan Colleg e,T a iy uan T echnology U n iversity,T a iy uan045000,Ch ina)Abstract:In strum en t am p lifier are u sed w idely to p rocess and am p lify signals in in telligen t sen so r system. Comm on m ode vo ltage,the cho ise of gain,design of filter,inp u t b ias cu rren t,and inpu t m ethods of signal are con sidered in the p ractical app licati on of it.Fo r the above p rob lem s,elabo rated discu ssi on is given in th is p aper.Keywords:tran sducer;in strum en t am p lifier;C M RR 精密仪表放大器本身具有精度高、功耗低、共模抑制比高和工作频带宽等优点,在数据的采集和放大中得到广泛的应用。
传感器信号调理电路PPT课件
测量放大器也叫仪表放大器、数据放大器
它对微小差模电压很敏感，适用于测量远 距离的小信号，适合与微小信号输出的传 感器配合使用。
2 测量放大器的电路原理
测量放大器构成
由两级放大器构成： Ui1
+
U3 R3 U5
R5
A1
-
1. 两个同相放大
R1
-
A3
UO
器A1、A2输
IG
RG
R2
+
入阻抗高。
2. 普通差动放大
+
U3 U 4 RG R1 R2
-
R4
R6
Ui1 Ui2
RG
A2
Ui2
+
U4
U0 U3 R5 R3
U5 U3
R3
U5
R6 R4 R6
U4
测量放大器原理电路
U0
U
4
R4
R6
R6
1
R5 R3
U3
R5 R3
2 测量放大器的电路原理
测量放大器的增益
K U0 U i1 U i2
Ui1
失调电压：当运放两输入为零时，输出端存在的 电压。
输入失调电压：运放输出端电压为零时，两个输 入端之间所加的补偿电压。
输入偏置电流：当运放的输出直流电压为零时， 其两输入端的偏置电流平均值。
输入失调电流：当运放的输出直流电压为零时， 其两输入端偏置电流的差值。
……
1 概述
运算放大器类型
通用型运算放大器：
反向输入
-
输出
同向输入
+
运算放大器
μA709很快地被随后而来的新产品μ A741取代， 741有着更好的性能，更为稳定，也更容易使 用。741运算放大器成了微电子工业发展历史 上一个独一无二的象征，历经了数十年的演 进仍然没有被取代，很多集成电路的制造商 至今仍然在生产741。
汽车试验第四章 信号的调理与传输
第四章 信号的调理与传输汽车试验的最终目的是要得到实验结果，即要将经传感器感知并转换为电量的被测量送到处理或显示设备对其进行分析处理并输出试验结果。
然而有些传感器输出的电量过于微弱或变化缓慢不易传输；有些传感器输出的电量特别容易受到外界干扰。
为了有效的解决这这些问题，需对传感器输出的测试信号进行技术处理，工程上将对测试信号所作的技术处理称为信号的调理。
第一节 信号的调制与解调在汽车测试过程中，常会遇到诸如力、位移等一些变化缓慢且又比较微弱的测试信号，若用直流放大器对其放大，容易出现零漂和级间耦合问题；而用阻容耦合交流放大器对其进行放大，虽能抑止零漂，但交流放大器的低频特性较差，用于放大缓变信号尚存在一定的困难。
为了解决上述矛盾，常将这些低频信号转换为高频信号，这一过程称为调制；经调制的高频信号用高频放大器进行放大后，再将其恢复为原缓变信号，称为解调。
信号调制的方法是利用传感器输出的缓变信号控制高频振荡波的幅值、频率或相位的变化。
当被控的量是高频振荡波的幅值时，称为幅值调制，简称调幅（AM ）；当被控制量是高频振荡波的频率时，称为频率调制，简称为调频（FM ）；若被控量是高频振荡波的相位，称为相位调制，简称调相（PM ）。
用于控制高频振荡波的缓变信号称为调制信号，被控的高频振荡波称为载波，经调制后的高频信号称为已调波。
由于调相在汽车试验中用的很少，在此只介绍调幅、调频与解调。
一、调幅与解调1、调幅若将传感器输出的缓变信号与一高频的正弦（或余弦）波相乘，则缓变信号大小的变化就变成了高频正弦（或余弦）波幅值的变化。
取高频余弦波()cos2o z t f t π=，设传感器输出的缓变信号为)(t x ，二者相乘的结果即为已调波()m x t ，如图4-1所示。
（a ）高频余弦信号()cos2o z t f t π= （b ）调制信号)(t x （c ）已调波()()cos2m o x t x t f t π=图4-1 调幅原理由富氏变换的性质知：[][][])()()()()()(f Z f X t z F t x F t z t x F *=*= (4-1) 00()[cos2]0.5()0.5()o Z f F f t f f f f πδδ==-++ (4-2) 将式(4-2)代入(4-1)得：00[()()]0.5()()0.5()()F x t z t X f f f X f f f δδ=-++ (4-3) 图4-2是式(4-3)的图形表示，调制信号)(t x 与载波)(t z 的乘积在频域上相当于将)(t x 在原点处的频谱图形移至载波频率o f 处，但幅值减小了一半。
传感器电路设计如何设计适合不同传感器的电路
传感器电路设计如何设计适合不同传感器的电路传感器电路设计在现代电子技术中起着至关重要的作用。
它们被广泛应用于各个领域，包括工业控制、通信、医疗设备等。
不同的传感器具有不同的特性和工作原理，因此需要根据传感器的类型和要求来设计相应的电路。
本文将介绍如何设计适合不同传感器的电路。
一、了解传感器的工作原理和特性在进行传感器电路设计之前，首先需要了解传感器的工作原理和特性。
不同的传感器有不同的工作原理，例如光敏传感器通过感知光线的变化来产生电信号，压力传感器通过感知压力的变化来产生电信号。
此外，传感器还有一些特性，如输入和输出的电压范围、灵敏度、响应时间等。
了解传感器的工作原理和特性是设计合适电路的基础。
二、选择合适的电路设计方案根据传感器的类型和要求，选择合适的电路设计方案是至关重要的。
以下是一些常见的电路设计方案：1. 放大器电路：放大器电路用于放大传感器输出信号的幅度，从而提高信号的可靠性和可测量性。
根据不同传感器的输出特性，可以选择放大器电路的类型，如电压放大器、电流放大器等。
2. 滤波器电路：有些传感器输出信号中可能存在噪声或干扰，为了准确测量目标信号，需要设计滤波器电路来滤除这些噪声或干扰。
常见的滤波器电路包括低通滤波器、高通滤波器等。
3. 比较器电路：比较器电路用于将传感器的模拟输出信号转换为数字输出信号。
通过设定阈值电压，当传感器输出信号超过或低于阈值电压时，比较器将产生高电平或低电平的数字输出信号。
4. ADC电路：某些传感器输出的是模拟信号，需要将其转换为数字信号进行处理。
ADC（模数转换器）电路用于实现模拟信号到数字信号的转换。
三、调试和测试电路在设计完成后，需要进行调试和测试，以确保电路的性能和稳定性。
以下是一些常见的调试和测试方法：1. 输入/输出测试：通过提供已知的输入信号，检查电路的输出是否符合预期。
这可以帮助发现电路中的任何问题或错误。
2. 精度测试：对于需要高精度测量的传感器电路，需要进行精度测试，以评估其测量准确性。
传感器电路中的放大器设计技巧
传感器电路中的放大器设计技巧在现代科技发展的推动下，传感器的应用越来越广泛。
无论是工业自动化，物联网还是医疗诊断，传感器都扮演着至关重要的角色。
而在传感器电路的设计中，放大器是必不可少的组成部分。
放大器的设计直接影响到电路的性能和准确性。
本文将介绍一些传感器电路中的放大器设计技巧，帮助读者更好地理解和应用放大器。
1. 选择合适的放大器类型和工作模式在开始放大器设计之前，我们需要根据传感器信号的特性选择合适的放大器类型。
常用的放大器类型包括运算放大器、差分放大器、仪表放大器等。
不同类型的放大器适用于不同的应用场景和信号类型。
同时，还需要选择合适的工作模式，如单端输入、差分输入等。
选择正确的放大器类型和工作模式可以提高整个电路的性能和稳定性。
2. 了解传感器信号的特性在设计放大器之前，我们需要详细了解传感器信号的特性。
传感器信号可能存在的特点包括幅值范围、频率范围、噪声级别等。
这些特性将直接影响到放大器的增益和频率响应等参数的选择。
只有充分了解传感器信号的特性，才能在放大器设计过程中做出更合理的决策。
3. 电源噪声的抑制在传感器电路中，电源噪声是一个常见的问题。
电源噪声可能会通过电源线传播到放大器中，干扰和影响放大器的性能。
为了抑制电源噪声，可以采取以下措施：- 使用稳定且低噪声的电源供电。
可以考虑使用线性稳压器或者滤波器来减少电源噪声。
- 采用地线隔离和分开布线的方式，使得电源线和信号线分开布置，减少电源噪声干扰。
4. 信号线的布线和防护在传感器电路中，信号线的布局和防护也是非常重要的。
正确的信号线布线和防护措施可以最大程度地减少电磁干扰和噪声的影响。
以下是一些布线和防护的建议：- 尽可能地缩短信号线的长度，减少线路电阻和电感，避免信号损耗和干扰。
- 使用屏蔽线缆来保护信号线免受外界电磁干扰的影响。
- 确保信号线和电源线、继电器线等互不干扰。
可以采用间隔布线和隔离措施。
5. 考虑传感器和放大器的匹配在设计放大器电路时，需要充分考虑传感器和放大器之间的匹配问题。
(新版)汽车电工电子技术课件：信号发生器制作与调试
