智能清洁机器人工作系统的制作方法
智能环卫机器人的系统设计与实现
智能环卫机器人的系统设计与实现摘要城市每天都会产生大量随意丢弃的垃圾，而环卫工人进行环境清洁时，劳动强度大、危险性高，同时，国家为保证城市环境清洁，需要付出大量的人力物力等运营成本。
可以通过设计一款集行走、感知、执行机构为一体的环卫机器人，来一定程度上替代环卫工人捡垃圾的工作，最终降低环境清洁的人力成本，降低此类工种的危险系数。
关键词环卫机器人；捡垃圾；机电控制；视觉识别随着经济的迅猛发展，人类产生的垃圾数量也不断增长。
根据现有数据统计，我国城镇居民垃圾生产量大约为每人每天一公斤。
目前，城市的道路上还需要清洁环卫工人日复一日的清扫。
在机器人技术飞速发展的今天，是否可以设计出一款全自动的环卫机器人，来替代环卫工人执行这项辛苦而危险的工作，同时为环保做出些许贡献，便是本文研究的出发点。
1 本文的总体设计思路全自动环卫机器人，其设计目标为：能自动在平坦的马路或草坪进行行进，能够自动监测到前方是否有诸如塑料袋、废纸等白色垃圾，且监测到垃圾后能自动将垃圾捡起收纳。
为了达到这样的目标，该机器人需要具备如下6个基本模块：①底盘：负责机器人的行进、转向、停止；②视觉识别系统：负责判断机器人正前方是否有白色垃圾；③机械臂：负责将前方垃圾捡起并投入自身携带的垃圾箱；④控制电路：负责完成底盘、机械臂、视觉识别系统的控制与运算；⑤锂电池：负责给整个机器人系统供电；⑥垃圾箱：负责收纳捡起的垃圾[1]。
2 具体设计模块2.1 机械设计（1）底盘设计本机器人底盘的设计目标是：行进速度达到1m/s，爬坡要求15o。
由于本机器人对灵活性的要求高于对负载的要求，故选用轮式底盘。
由于机器人特殊的工作环境，一般为草地、沙地或垃圾较多的地面。
为保证机器人能够在这类崎岖不平的特殊路面环境下正常工作和行驶，驱动电机的驱动力将成为关键，本设计选用的是直流无刷电机[2]。
（2）机械臂设计本机器人对机械臂的设计要求是：非工作状态时能进行收纳；工作状态时能触及机器人面前20cm以上的垃圾；能将夹持住的垃圾放入垃圾收纳箱中，故需要机械臂俯仰、机械手夹持两个自由度。
一种便携式智能洗车机器人的制作方法
一种便携式智能洗车机器人的制作方法引言随着科技的不断发展，洗车机器人成为越来越受欢迎的清洗方式。
本文将介绍一种便携式智能洗车机器人的制作方法，该机器人能够自动完成洗车过程，大大减轻了用户的劳动负担。
硬件准备在开始制作便携式智能洗车机器人之前，我们需要准备以下硬件设备：•车身清洁设备：包括喷水管、高压清洗器、清洗刷等。
•机器人底盘：选择一个稳固可靠的机器人底盘，拥有良好的承载能力，以支撑洗车设备。
•控制模块：选用一款适合的控制模块，例如Arduino或Raspberry Pi，用于控制机器人的运动和清洗设备。
•传感器：选择合适的传感器装置，如超声波传感器用于测距，触摸传感器用于检测障碍物等。
•电源模块：选择适配机器人的电源模块，以确保机器人可以长时间工作。
•零件和工具：根据设计需求购买和准备相应的零件和工具，如螺丝、电线、焊接设备等。
软件配置一旦硬件准备齐全，我们需要进行相应的软件配置，以确保机器人能够正常运行。
以下是软件配置的基本步骤：1.安装操作系统：根据您所选择的控制模块，安装适当的操作系统，如Linux系统、Arduino IDE或Raspberry Pi OS。
2.配置开发环境：安装必要的开发环境和工具，例如Arduino开发环境或Python开发环境。
3.编写控制程序：根据洗车机器人的设计，编写相应的控制程序，使机器人能够根据用户需求移动、清洗车身。
4.集成传感器：将传感器与控制模块进行连接，并编写相应的代码，实现传感器的功能，如检测障碍物或测距。
5.测试和优化：完成软件配置后，进行测试，确保机器人的功能正常运行，并根据测试结果进行必要的优化和调整。
机械结构设计便携式智能洗车机器人的机械结构应具备稳定性和可移动性。
以下是机械结构设计的主要步骤：1.确定机器人尺寸：根据清洗设备和控制模块的尺寸，确定机器人的整体尺寸，确保清洗设备稳固地安装在机器人上。
2.设计底盘结构：根据机器人的尺寸和载重要求，设计底盘结构，选择合适的材料和连接方式，以确保机器人的稳定性和承载能力。
智能清洁机器人系统、控制方法及其工作方法[发明专利]
![智能清洁机器人系统、控制方法及其工作方法[发明专利]](https://img.taocdn.com/s3/m/74e6d4c2cfc789eb162dc8ca.png)
专利名称：智能清洁机器人系统、控制方法及其工作方法专利类型：发明专利
发明人：高新忠,甘嵩,凡海洋,韦宜军,冯书鹏
申请号：CN201710456094.7
申请日：20170616
公开号：CN107080500A
公开日：
20170822
专利内容由知识产权出版社提供
摘要：本发明提供的智能清洁机器人系统、控制方法及其工作方法，包括机器人、控制单元、行走单元与清洁单元，控制单元分别与行走单元、清洁单元电连接，当机器人处于旋拖模式时，蓄水器、滚布的安装位置分别与尘盒、胶刷相对应。
本发明提供的智能清洁机器人系统、控制方法及其工作方法，改变原抹布黏贴在外挂水箱上的结构，采用旋转的滚布的形式，使抹布与地面的接触力度更大，抹布的去污能力显著增强。
申请人：杭州匠龙机器人科技有限公司
地址：310018 浙江省杭州市杭州经济开发区白杨街道4号大街17-6号6楼603室
国籍：CN
更多信息请下载全文后查看。
智能清洁机器人测控系统的设计与实现
智能清洁机器人测控系统的设计与实现0 引言移动机构是清洁机器人的主体，决定了清洁机器人的运动空间，一般采用轮式结构。
传感器系统一般采用超声波传感器、红外光电传感器、接触传感器等构成多传感器系统。
随着近年来控制技术、传感技术以及移动机器人技术等技术的迅速发展，智能清洁机器人控制系统的研究和开发已具备了坚实的基础和良好的发展前景。
吸尘系统在原理上与传统立式吸尘器相同，主要是在结构设计上更多考虑结构尺寸、集成度以及一些辅助机构的合理布置和利用，以此来提高能源利用率和工作效率。
本文主要研究智能清洁机器人测控系统的设计与实现，最终目标是通过软硬件的合理设计，使智能清洁机器人能够自动避开障碍物，实现一般家居环境下的自主清洁工作。
1 测控系统组成及功能智能清洁机器人测控系统主要包括控制器核心系统、传感器系统和驱动系统等。
其原理如图1所示。
基于清洁机器人自身体积尽可能小的原则，本设计将控制器核心系统、传感器系统、行走驱动及相关电路集成在一块上。
为防止干扰，通过光电隔离器件将各模块在电气上隔离开来。
利用超声波传感器、红外反射式传感器和接触传感器组成多传感器系统，检测信号经调理电路处理后送控制器;采用8位单片机SST89E554RC作为控制器，控制器对传感器信号加以判断，根据判断结果，选定相应的控制策略，并控制语音系统发出相应的报警信号;在相应的控制策略下，通过专用驱动器驱动直流电机，带动驱动轮，两轮独立驱动，实现避障功能;同时，控制器控制小型双风机真空吸尘系统对经过的地面进行必要的清扫。
图1 系统原理该新型智能清洁机器人实验平台如图2所示，该平台为圆形结构，两轮独立驱动，具备完整的吸尘系统和电源系统等功能模块。
最终将在该平台上对本文所介绍的测控系统的性能进行实验验证。
图2 智能清洁机器人实验平台2 测控系统硬件设计2.1 CPU控制模块CPU采用美国SST公司制造的8位单片机SST89E554RC。
器件使用与8051完全相同的指令集，并与标准的8051器件管脚对管脚兼容。
一种清洁机器人的制作方法
一种清洁机器人的制作方法摘要本文介绍一种清洁机器人的制作方法，该方法采用了先进的机械设计和程序控制技术，能够有效地清洁居室环境。
文章详细描述了清洁机器人的整体架构、关键部件的设计与选型、以及控制系统的开发过程。
通过合理的设计和优化，本清洁机器人在清洁效率和智能化程度上都表现出色，具有很高的实用价值。
1. 引言如今，随着人们生活水平的提高和人口老龄化的加重，对清洁的需求越来越大。
传统的人工清洁方式无法满足人们的需求，机器人技术成为自动化清洁的重要解决方案。
本文介绍了一种清洁机器人的制作方法，该方法的目标是设计一款高效、智能的清洁机器人，以提高清洁效率和改善居住环境。
2. 清洁机器人的整体架构清洁机器人整体分为机械结构和控制系统两大部分。
机械结构包括外壳、底盘、电动机、轮子等组件，用于实现机器人的移动和清洁功能。
控制系统则包括主控板、传感器、电源等核心部件，用于控制机器人的运动和清洁流程。
3. 设计与选型3.1 外壳设计外壳设计考虑到机器人使用环境的复杂性，采用了坚固耐用的材料，以保护内部的核心部件。
外壳采用简约的设计风格，既美观又实用。
3.2 机械结构设计机械结构设计是清洁机器人设计的核心。
底盘采用坚固的铝合金材料制作，具有良好的承重能力。
电动机选型时考虑功率和效率的平衡，以确保机器人具有足够的清洁能力和续航时间。
轮子则选择了耐磨耐压的材料，提高机器人的移动灵活性和稳定性。
3.3 电路设计电路设计包括主控板、传感器和电源等部分。
主控板采用高性能的微控制器，具有强大的计算和控制能力。
传感器选用多种类型，如红外线传感器、超声波传感器等，用于感知环境和障碍物。
电源模块采用高效节能的设计，以延长机器人的工作时间。
4. 控制系统开发清洁机器人的控制系统是实现清洁功能的关键。
系统开发分为三个阶段：环境感知、路径规划和动作执行。
4.1 环境感知机器人通过传感器获取周围环境信息，如距离、光线、声音等。
基于这些信息，机器人能够自主感知环境和障碍物，避免碰撞，并根据环境变化调整清洁策略。
扫地机器人的制作流程

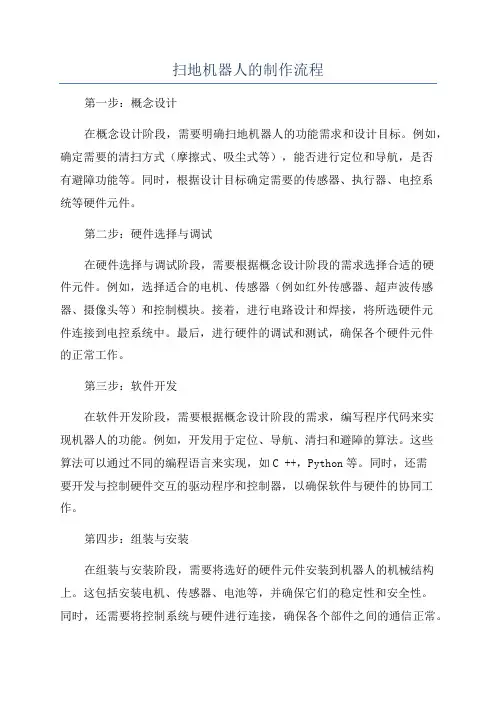

扫地机器人的制作流程第一步：概念设计在概念设计阶段，需要明确扫地机器人的功能需求和设计目标。
例如，确定需要的清扫方式（摩擦式、吸尘式等），能否进行定位和导航，是否有避障功能等。
同时，根据设计目标确定需要的传感器、执行器、电控系统等硬件元件。
第二步：硬件选择与调试在硬件选择与调试阶段，需要根据概念设计阶段的需求选择合适的硬件元件。
例如，选择适合的电机、传感器（例如红外传感器、超声波传感器、摄像头等）和控制模块。
接着，进行电路设计和焊接，将所选硬件元件连接到电控系统中。
最后，进行硬件的调试和测试，确保各个硬件元件的正常工作。
第三步：软件开发在软件开发阶段，需要根据概念设计阶段的需求，编写程序代码来实现机器人的功能。
例如，开发用于定位、导航、清扫和避障的算法。
这些算法可以通过不同的编程语言来实现，如C ++，Python等。
同时，还需要开发与控制硬件交互的驱动程序和控制器，以确保软件与硬件的协同工作。
第四步：组装与安装在组装与安装阶段，需要将选好的硬件元件安装到机器人的机械结构上。
这包括安装电机、传感器、电池等，并确保它们的稳定性和安全性。
同时，还需要将控制系统与硬件进行连接，确保各个部件之间的通信正常。
第五步：测试与调试在测试与调试阶段，需要对整个扫地机器人进行功能测试和性能评估。
首先，检查硬件元件的工作状态，确保它们的正常运行。
然后，运行软件程序，测试机器人的导航、定位、清扫和避障等功能。
根据测试结果进行调试，修复软硬件的问题，并不断优化机器人的性能。
第六步：性能优化在性能优化阶段，需要根据测试结果对机器人进行进一步优化。
例如，改进导航算法，提高定位的准确性，增强避障能力，减少清扫盲区等。
同时，还可以考虑优化电池寿命，降低噪音和能耗等，以提升机器人的整体性能和用户体验。
第七步：发布与推广在完成所有测试和优化之后，可以将扫地机器人推向市场。
这包括制作宣传资料、设计产品包装、寻找销售渠道等。
同时，还需要进行用户体验测试和市场推广，以获取用户反馈和提高产品知名度。
扫地机器人是如何制造的？
扫地机器人是如何制造的？将人类每天枯燥乏味的清扫任务委托给机器，这是一种精彩的想法。
但是你是否想过，身临其境的扫地机器人是如何被创造出来的？发明创造它的背后，有着怎样的设计理念和制造过程？一、机器人部件要制造一个能够自主运行的机器人系统，首先需要不同的部件，包括软硬件以及智能控制系统。
首先有着较大体积的外壳罩，用作机器人的皮肤，能够防止内部设备损坏或者是水汽等物质的侵蚀。
更具体电源部件来支持整个系统运行，如电池或者是外挂的供电接口；运动也是不可缺少的部件，可以分为两种：轮子运动和其他辅助机械装置，用来加速机器人的运动速度和提供其走下坡、跳跃等机能；导航系统用来连接外界识别机器所在地点和方位，可以让机器识别不同的跑道以精准操控；配备的摄像头用来检测环境的状况，由此调整机器的运动策略；最后，智能控制系统则会把机器人各个部件连接到一起，控制扫地机器的总体表现。
二、设计理念的借鉴对于一个新的机器人开发，设计者会用建立物理模型，而该模型的构建是以参考其他历史案例为基础，再结合自身实际需求而研发。
比如在扫地机器特性中，会吸取其他机器人的设计理念，并且重新运用于扫地机器中，如利用类似机器视觉中图像处理部件但改为地图检测；将机械臂和抓取装载改为滚刷甚至吸尘器；以及其他特殊而又实用的设计元素，比如实现机器的自动充电，自动避免物体等等。
三、制造流程制作完一台完整的机器人，可以分为三个主要步骤：（1）结构部件的汇总。
先从外部结构部分开始，收集并装配上所有的机器人结构部件，如外壳、底座、轮子等；（2）机械部件的安装。
安装电池和传动系统，以及机器人调速系统，以此完成机械运动部分；（3）安装智能控制系统。
将传感器、摄像头等都安装在机器人体系上，并使用编程语言设置自主运行程序，机器人正式进入测试阶段。
最后，将通过检测调试及验收完成机器人制造，扫地机器人可以自主运行、躲避障碍物、充电等功能，从而降低了家庭清洁工作的同时，改善了家庭中的环境并便捷了科技生活。
单片机自动清洁机器人设计(电路图+原理图+流程图+源程序)课程设计
单片机自动清洁机器人设计(电路图+原理图+流程图+源程序)-课程设计单片机自动清洁机器人设计最近在电视看到一款能够遥控移动的吸尘器，圆形的和遥控汽车差不多，我感觉到如果再不把自己的想法写出来，自己的创意会被很多人实现，我几年前就想设计一款能够打扫卫生的机器人，直到看到电视里的那个东西，我意识到，我要自己做一个出来。
移动机构是清洁机器人的主体，决定了清洁机器人的运动空间，一般采用轮式结构。
传感器系统一般采用超声波传感器、红外光电传感器、接触传感器等构成多传感器系统。
随着近年来控制技术、传感技术以及移动机器人技术等技术的迅速发展,智能清洁机器人控制系统的研究和开发已具备了坚实的基础和良好的发展前景。
吸尘系统在原理上与传统立式吸尘器相同，主要是在结构设计上更多考虑结构尺寸、集成度以及一些辅助机构的合理布置和利用，以此来提高能源利用率和工作效率。
现在的智能清洁机器人通过软硬件的合理设计，使其能够自动避开障碍物，实现一般家居环境下的自主清洁工作。
它的主要功能有: 1 能够自动熟悉地形，了解房间布局，感知自己的方位，记录和分析环境卫生状况，容易脏的地方多打扫，干净的地方少打扫，节省能源。
2能够自动补充能量。
当检测到电源不足时，自动找到电源，并充电。
充电结束自动专为待机状态。
3当垃圾装满后自动打包，并将垃圾放到主人指定的地点。
4能够检测主人是否在家，只有当主人不在家时，才出来打扫卫生，主人在家时机器人休息。
保证不影响主人的正常生活。
可行性分析:1应用超声波测距和滚轮定位就可以测到自己的位置，给据吸入垃圾量的多少，就可以分析出，那干净那里脏.2应用简单的空中加油技术就可以把自动充电搞定。
检测电源能量多少，和是否充满就更简单了.3垃圾打包只用简单的打包技术就可以解决.4机器人上装上热释红外探测器就知道主人在不在了..5剩下的功能，好多玩具里都有，只要把吸尘器和遥控车结合起来就搞定了1 系统整体方案设计1．1 制作清洁机器人的任务与要求：任务: 清洁机器人在场地上任意运动并吸尘，当遇到障碍物时，可自主避开障碍物绕道继续运动（轨迹由团队设定）。
