一级注册建筑师场地设计作图解析 ppt课件
4. 普通疗养楼、综合楼和餐饮娱乐楼 要用连廊联系，必然形成三角关系 ；
5. 普通疗养楼、别墅型疗养楼应考虑 日照间距；
6. 活动场地应跟建筑保持适当距离。
7. 基地一定要设两个出入口，基地内 道路一定要环通；
3 . 完全读懂题目要求（而不是揣测），分析并明确作图 任 务；
4 . 抓住考点（扣分点）；
5 . 图纸完成度；把握解题要点，突出重点，简明扼要，不多不少，图面尽
量整洁，不要漏注尺寸。
6 . 合理分配考试时间；根据参考时间，结合自身情况，留出检查时 间。
4
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
3. 广场紧靠道路红线布置，平 面为正方形，决定广场南侧 边界；
4. 填方区为广场内低于5.00等 高线的区域；
场地设计（作图题）解析
12
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
13
一级注册建筑师场地设计作图解 析
• 本题特点
1. 与以上四题相比，本题考察考 生总平面设计的综合能力，是 考生有一定发挥和表达空间的 考题，其余四题是唯一答案的 纯技术考察。
2. 24m以下多层建筑办公楼（包括教学 楼）与高层建筑间距为9m。注意风 雨操场2F/H=27m为高层建筑；
3. 教学楼与城市道路红线的距离应根据 机动车流量判断。应记住关键数据以 防迷惑；
4. 范围斜线不宜过密，以节省时间。
场地设计（作图题）解析
6
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
3. 布置顺畅便捷的道路系统，包 括主次路及消防车道等；
4. 确定广场空间及外部景观空间 ；
5. 分析场地现状及设计任务书的 要求，正确理解题意；
6. 运用所学知识及经验进行方案 推敲；
7. 体现良好的空间感觉及思维；
场地设计（作图题）解析
15
一级注册建筑师场地设计作图解 析
• 解答提示
1. 主、次入口只能设在南侧道路； 2. 主入口广场只能在D地块；
1. 作图；
2. 根据自己的作图对试卷上该道大题的每一道选择题作答， 即在试卷上将自己对选择题所选择的答案进行填涂；
Hale Waihona Puke 3. 填涂答题卡。若漏做其中一项，均视为无效卷，不予评分。
3
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
1. 正式答题前认真阅读“考试须知”；
2 . 拿到试卷后先通览一遍考题，先挑相对简单和自己熟悉的 题来做；
5
一级注册建筑师场地设计作图解 析
• 解题要点
1. 分辨规划退让条件（建筑控制线）、 《中小学校建筑设计规范》、防火规 范（“多规”、“高规”）之间的关 系。
2. 消防间距按规范间距要求倒圆角。注 意建筑物耐火等级；
3. 日照间距=建筑高度X日照间距系数；
• 解答提示
1. 教学楼与运动场防噪间距25m，注意 运功场边线位置；
• 解答提示
1. 车位当量数以尽可能多布置停车位 为前提，50辆是临界值。注意车位 当量的概念；
2. 停车位与已有建筑的防火间距6m；
3. 中型客车停车位的位置主要考虑车行 道宽度和有效利用场地；
4. 残疾人停车位一般应靠近考题中公共 建筑；如无公共建筑则应靠近出入口 ；
场地设计（作图题）解析
10
一级注册建筑师场地设计作图解 析
2. 已经将基地分为四个地块A、 B、C、D；同时基地只有南侧 临市郊道路，降低了考试难度 。
3. 清晰合理的总平面设计体现考 生的方案创作水平；
场地设计（作图题）解析
14
一级注册建筑师场地设计作图解 析
• 解题要点
1. 合理的功能分区：包括主次、 动静、内外、先后、洁污等空 间的功能分区；
2. 选择建筑与设施的最佳位置， 即根据建筑朝向、间距、采光 、通风、景观及建筑规模等确 定建筑物的位置；
• “图示错误、图示不符”即为未答对主要考点；
17
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
18
场地设计（作图题）解析
11
一级注册建筑师场地设计作图解 析
• 解题要点
1. 充分理解等高线的意义； 2. 清楚挡土墙的图例 （不是
护坡）； 3. 清楚挖填方的概念；
• 解答提示
1. 根据广场标高为5.00m，挡 土墙高度不应大于3m等条 件，可确定广场范围；
2. 挡土墙长度主要判断依据是 等高线位置；
8. 连廊不能穿越建筑内部； 9. 注意空间效果。
10. 建筑一定要正南北向布置且形状、 尺寸不能改变；
11. 注意主导风向；
场地设计（作图题）解析
16
一级注册建筑师场地设计作图解 析
1. 扣分制评分
场地设计（作图题）解析
• 多答不加分，少答要扣分； • 机评通过率较高，复评通过率较低；
2. 考点： • 一般即为选择题相关内容；
7
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
• 解题要点
1. 防火间距：适用规范（“多规”、“高规”）、建筑物耐火等级。 2. 日照间距=建筑高度X日照间距系数；会所及已建商业建筑无日照要求。
• 解答提示
1. 配套用房与保护建筑的间距为防火间距7m，注意保护建筑耐火等级为三级； 2. 已建商业建筑与拟建会所的间距为防火间距6m； 3. 沿城市道路拟建建筑物与道路红线距离应根据其与商业建筑之间的日照间距来推算。 4. A点与北向的最近拟建建筑物的距离应根据其与拟建会所之间的防火间距来推算。
8
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
9
一级注册建筑师场地设计作图解 析
• 解题要点
1. 停车场出入口位置、数量符合规范要 求；
2. 车行道应贯通可进一步理解为车行道 为“口”字形环形通道双侧停车，这 几乎是唯一合理的布置方式。注意不 同车型的车行道宽度；
3. 停车位与已有建筑的防火间距；
一级注册建筑师场地设计作图解析
一级注册建筑师场地设计作图解析
场地设计（作图题）解析

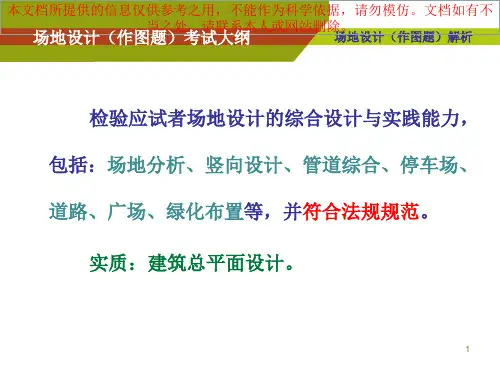

检验应试者场地设计的综合设计与实践能力， 包括：场地分析、竖向设计、管道综合、停车场、 道路、广场、绿化布置等，并符合法规规范。
实质：建筑总平面设计。
2
一级注册建筑师场地设计作图解 析
场地设计（作图题）解析
参加《场地设计》作图题考试时，考生必须：
一级注册建筑师-场地设计(作图题)讲义(复习要点及应试技巧)

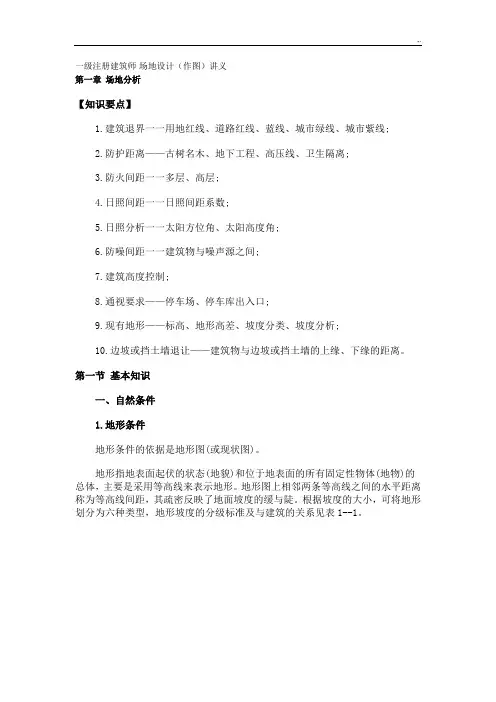

一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。
第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。
地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。
地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。
根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。
注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。
进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。
等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。
在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。
2.气候条件气候条件的依据是统计资料。
几年来，应试时常涉及的是气象中的风向和日照。
风向是指风吹来的方向，一般用8个或16个方位来表示。
可以根据风玫瑰图来了解。
在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。
一级注册建筑师-场地设计(作图题)讲义(复习要点及应试技巧)
一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。
第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。
地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。
地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。
根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。
注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。
进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。
等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。
在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。
2.气候条件气候条件的依据是统计资料。
几年来，应试时常涉及的是气象中的风向和日照。
风向是指风吹来的方向，一般用8个或16个方位来表示。
可以根据风玫瑰图来了解。
在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。
一级注册建筑师场地设计作图解析
安全保障
配置安全防护设备，确保场地的 人员和财产安全。
环境生态与节能设计
1
节能设计
2
优化建筑结构和设备，减少能源消耗，
降低建筑物的碳排放。3 Nhomakorabea生态保护
考虑生态系统的保护和恢复，打造与自 然环境融合的建筑作品。
可再生能源
利用太阳、风力等可再生能源，实现建 筑能源多元化和可持续发展。
建筑形态与风格设计
1 建筑风格
根据项目要求和场地特点，选择适合的建筑风格，注重与周围环境的协调与对话。
2 立面设计
考虑立面材料、纹理、窗户等细节，创造出独特而有美感的建筑外观。
3 空间形态
运用建筑造型和空间布局，营造独特的室内外空间氛围和体验。
功能分区与景观设计
功能分区
景观设计
根据不同功能需求，合理划分空 间，提供舒适和高效的功能区域。
效果图输出
通过打印、展示和发布等方式，将建筑 设计效果图形象地呈现给客户和项目相 关方。
与功能区域相结合，创造出丰富 多样的景观元素，提升建筑环境 的美感和舒适度。
绿化与休闲区
注重绿色空间的设计，为用户提 供舒适和愉悦的休闲环境。
三维建模与效果图输出
1
渲染与材质
2
为建模图像加入光影和材质效果，提升
图像逼真度和视觉效果。
3
三维建模
利用计算机技术和建模软件，快速精确 地还原建筑设计效果。
3 可持续性
考虑环境保护和节能减排，打造可持续发展 的建筑场地。
4 风险评估
综合评估场地的自然灾害、土地争议等风险， 确保建筑安全可靠。
色彩与光线分析
一级注册建筑师场地设计(作图题)讲义(练习情况总结复习资料要点及其应试技巧窍门)
一级注册建筑师-场地设计（作图）讲义第一章场地分析【知识要点】1.建筑退界一一用地红线、道路红线、蓝线、城市绿线、城市紫线;2.防护距离——古树名木、地下工程、高压线、卫生隔离;3.防火间距一一多层、高层;4.日照间距一一日照间距系数;5.日照分析一一太阳方位角、太阳高度角;6.防噪间距一一建筑物与噪声源之间;7.建筑高度控制;8.通视要求——停车场、停车库出入口;9.现有地形——标高、地形高差、坡度分类、坡度分析;10.边坡或挡土墙退让——建筑物与边坡或挡土墙的上缘、下缘的距离。
第一节基本知识一、自然条件1.地形条件地形条件的依据是地形图(或现状图)。
地形指地表面起伏的状态(地貌)和位于地表面的所有固定性物体(地物)的总体，主要是采用等高线来表示地形。
地形图上相邻两条等高线之间的水平距离称为等高线间距，其疏密反映了地面坡度的缓与陡。
根据坡度的大小，可将地形划分为六种类型，地形坡度的分级标准及与建筑的关系见表1--1。
注：摘自《建筑设计资料集6》(第二版) ，中国建筑工业出版社。
进行地形坡度分析时，需要根据一定的坡度，求出等高线间对应的长度d。
等高线截距d的计算公式为：d=h/iM式中d一一与需要坡度相对应的等高线截距(m) ;h一一等高距(m) ;i——路线坡度(%) ;M——所用地形图的比例尺分母数。
在地形图中，用地物符号表示地物(地表上自然形成或人工建造的各种固定性物质) ，如房屋、道路、铁路、桥梁、河流、对应的等高线截距树林、农田和电线等;用文字、数字等注记符号对地物或地貌加以说明，包括名称注记(如城镇、工厂、山脉、河流和道路等的名称) ，说明注记(如路面材料、植被种类和河流流向等)及数字注记(如高程、房屋层数等)。
2.气候条件气候条件的依据是统计资料。
几年来，应试时常涉及的是气象中的风向和日照。
风向是指风吹来的方向，一般用8个或16个方位来表示。
可以根据风玫瑰图来了解。
在某些情况下，为了更清楚地表达某一地区不同季节的主导风向，还可分别绘制出全年(实线围合的图形)、冬季(12月-2月)(细实线围合的图形)或夏季 (6月-8月)(细虚线围合的图形)的风玫瑰图。
一级注册建筑师场地设计作图解析专业知识讲座
5
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
案例二：场地剖当面之处，请联系本人或网站删除场。地设计（作图题）解析
6
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
案例二：场地剖当面之处，请联系本人或网站删除场。地设计（作图题）解析 • 解题要点
3. 清晰合理的总平面设计体现考 生的方案创作水平；
13
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
案例五：场地设当计之处，请联系本人或网站删除场。地设计（作图题）解析
• 解题要点
1. 合理的功能分区：包括主次、 动静、内外、先后、洁污等空 间的功能分区；
2. 选择建筑与设施的最佳位置， 即根据建筑朝向、间距、采光 、通风、景观及建筑规模等确 定建筑物的位置；
7
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
案例三：室外停当车之场处，请联系本人或网站删除场。地设计（作图题）解析
8
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
案例三：室外停当车之场处，请联系本人或网站删除场。地设计（作图题）解析
• 解题要点
本文档所提供的信息仅供参考之用，不能作为科学依据，请勿模仿。文档如有不
场地设计（作图当题之）处考，试请联大系纲本人或网站删除场。地设计（作图题）解析
检验应试者场地设计的综合设计与实践能力， 包括：场地分析、竖向设计、管道综合、停车场、 道路、广场、绿化布置等，并符合法规规范。
实质：建筑总平面设计。
1
2. 停车位与已有建筑的防火间距6m；
精品一级注册建筑师场地设计作图解析可编辑
场地设计（作图题）解析
检验应试者场地设计的综合设计与实践能力， 包括：场地分析、竖向设计、管道综合、停车场、 道路、广场、绿化布置等，并符合法规规范。
实质：建筑总平面设计。
1
考生注意事项
场地设计（作图题）解析
参加《场地设计》作图题考试时，考生必须： 1. 作图； 2. 根据自己的作图对试卷上该道大题的每一道选择题作答，
• 普通疗养楼、综合楼和餐饮娱乐楼 要用连廊联系，必然形成三角关系 ；
• 普通疗养楼、别墅型疗养楼应考虑 日照间距；
• 活动场地应跟建筑保持适当距离。 • 基地一定要设两个出入口，基地内
道路一定要环通； • 连廊不能穿越建筑内部； • 注意空间效果。 • 建筑一定要正南北向布置且形状、
尺寸不能改变； • 注意主导风向；
场地设计（作图题）解析
15
评分标准
场地设计（作图题）解析
1. 扣分制评分 • 多答不加分，少答要扣分； • 机评通过率较高，复评通过率较低；
2. 考点： • 一般即为选择题相关内容； • “图示错误、图示不符”即为未答对主要考点；
16
评分标准
场地设计（作图题）解析
17
备考建议
场地设计（作图题）解析
即在试卷上将自己对选择题所选择的答案进行填涂； 3. 填涂答题卡。
若漏做其中一项，均视为无效卷，不予评分。
2
应试建议
场地设计（作图题）解析
1. 正式答题前认真阅读“考试须知”； 2 . 拿到试卷后先通览一遍考题，先挑相对简单和自己熟悉的
题来做；
3 . 完全读懂题目要求（而不是揣测），分析并明确作图 任 务；
4 . 抓住考点（扣分点）； 5 . 图纸完成度；把握解题要点，突出重点，简明扼要，不多不少，图面尽
一级注册建筑师场地设计(作图)第二章场地剖面精讲
第二章精讲 场地剖面第一节场地剖面相关基础知识一、题型考核要点该题型主要考核对基地各类控制线的理解；对防火、日照、通风等问题的掌握情况；对古建、古树等保护概念的认知。
“02大纲”场地设计作图的场地剖面，大多数试题已被地面上最大可建建筑剖面的考题所替代。
这些年的考题有城市道路景观要求退线，建筑日照与遮挡间距要求退线，高层与裙房、高层与高层之间建筑防火间距退线等考点。
二、知识点归纳总结1.控制线、高度、防火、日照、卫生间距考核内容同场地分析题。
（线、高、距不变）2.视线分析：文物保护建筑的视线遮挡、景观建筑的视线可见等3.土方平衡：剖面中设计土方填挖量平衡4.坡道、护坡竖向设计5.最大、最高可建范围：作图思路同场地分析题6.拟建建筑群用地最省、围合场地日照条件最好7.管线综合：仅2003年考过一次第二节场地剖面相关规范补充一、《车库建筑设计规范》（JGJ100—2015）1.坡道式出入口可采用单车道或双车道，坡道最小净宽应符合下表规定。
2.坡道的最大纵向坡度应符合下表规定。
3.当坡道纵向坡度大于10%时，坡道上、下端均应设缓坡。
其直线缓坡段的水平长度应不小于3.6m，缓坡坡度应为坡道坡度的1/2。
曲线缓坡段的水平长度不应小于2.4m，曲线的半径应不小于20m，缓坡段的中点为坡道原起点或止点，如下图所示。
大型车的坡道应根据车型确定缓坡的坡度和长度。
第三节场地剖面类型总结及答题技巧场地剖面一题，从2003年考试开始到现在，考点类似第一题场地分析，但题型较灵活，掌握基本知识点后易于避坑。
摸清其基本命题方式，仍然是得分的主要题目之一。
一、题目类型1.基本题型：在给定的剖面地形中，按题目给出的要求，合理布置若干栋建筑2.视线分析：用剖面的方法做视线分析3.坡道设计：用剖面的方法做汽车等坡道竖向设计4.管线综合：用剖面的方法做管网设计二、应对技巧及口诀：线、高、距、隐、选、答1.建筑退线。
2.计算建筑高度。
3.计算建筑防火和日照、卫生间距。
一级注册建筑师建筑技术作图经验交流ppt课件
结构平面布置题考核内容（三）
三.阳台、雨罩的结构布置 （1）阳台、雨罩一般采用现浇为宜；有条件时，也可采用预制构件。 （2）阳台、雨罩布置时，应保证有可靠的抗倾覆和锚固措施： 1）当阳台和雨罩采用挑板结构时，应尽量和内部现浇楼板连成整体，利用内部楼板平衡抗倾覆。 2）当采用预制阳台和雨罩时，预制构件必须伸进墙内，其根部要有锚固措施，并与现浇板缝 （或现浇板）浇在一起。 3）对挑出尺寸较大的阳台（雨罩），宜采取加挑梁的方法，挑梁必须伸入内部墙体足够的长度。
结构平面布置题考核内容（五）
结构平面布置题考核内容（六）
四坡顶屋架布置
歇山顶屋架布置
转角屋架布置
T字型屋顶布置
建筑构造
复习方法 如果抱着《国标》、《中南标》大样图集看，根本记不住！ 我的方法是—— 第一，平时画施工图时积累经验； 第二，靠前重点看构造原理，掌握原理就能以不变应万变。 介绍一本书《建筑构造原理与设计》樊镇和编著
通常在有托架的开间内设置。（当柱子很高，吊在起重量很大时） 3、垂直支撑 一般设置于屋架跨中和支座的垂直平面内。除有悬挂吊车外，应与上弦横向水平支撑同一开间内设置。柱间支撑与屋盖横向水平支撑布置相协调。 4、系杆 通常在设有天窗架的屋架上、下弦中部节点设置，此外，在所有设垂直支撑的屋架端部设置上弦和下弦水平系杆。
结构平面布置题考核内容（四）
钢结构 支撑系统：根据屋盖结构形式（有无檀条、有无托架）厂房内吊车的设置情况，有无振动设备以及房屋的跨度和高度等因素来设置屋盖支撑系统。 包括：横向支撑、纵向支撑、垂直支撑和系杆。 布置原则： 1、上弦横向水平支撑 在厂房单元第一开间各设一道，8度抗震区在长度大于60m时柱间支撑开间各设一道，无檀条的当跨度大于18m时必须按上述原则设置。 2、下弦纵向水平支撑
一级注册建筑师技术作图PPT课件
火灾自动报警系统的组成
火灾自动报警系统由火灾信号检测部分、火灾报警控制器、 联动控制器及消防联动执行机构几大部分组成。 火灾信号检测部分
组成：各种探测器、手动报警器、消火栓按钮等。 任务：检测火灾信号，并将信号传送给火灾自动报警器。 手动报警按钮、消火栓按钮等均可输出开关量信号，各类火 灾探测器可根据要求输出开关量信号或模拟量信号，在一般情况 下可采用开关量信号输出的探测器，在要求比较高的场合可采用 模拟量输出的火灾探测器。
300
200
统一眩光值 UGR 19 19 19 — 22 19
—
—
一般显色指数 Ra 80 80 80 80 80 80
80
80
10
查表时要注意的问题
参考平面位置 照度标准值取值
1.维持平均照度值。 2.照度标准值分级：0.5、1、3、5、10、15、20、30、 50、75、100、150、200、300、500、750、1000、 1500、2000、3000、5000 lx。 3.照明设计时一般按标准中的规定值选取。符合规范
9
办公建筑照明标准值
房间或场所 参考平面及其高度
普通办公室 高档办公室 会议室 接待室、前台 营业厅 设计室 文件整理、复印、 发行室 资料、档案室
0.75m水平面 0.75m水平面 0.75m水平面 0.75m水平面 0.75m水平面
实际工作面
0.75m水平面
0.75m水平面
照度标准值 （lx） 300 500 300 300 300 500
建筑技术电气作图
主讲人 冯玲
1
应试准备
考试大纲的宗旨 考试大纲中提出对建筑技术设计（作图题）的基本要求
是：“检验应试者在建筑技术方面的实践能力，对试题能 做出符合要求的答案，包括：建筑剖面、结构选型与布置、 机电设备与管道系统、建筑配件与构造等，并符合法规规 范。”
一级注册建筑师场地设计作图解析
18
备考建议
场地设计（作图题）解析
1. 重视场地设计（作图题）科目； • （1）考前准备充分,进行必要练习； • （2）熟悉现行规范、牢记必要数据； • （3）熟悉考试题型、做到心中有数； 2. 进行考前手工制图练习； • （1）熟悉考试方法、迅速应对考题； • （2）熟悉考核要点、掌握技术环节. 3. 工程设计实践有助于应试；
2. 停车位与已有建筑的防火间距6m； 3. 中型客车停车位的位置主要考虑车行
道宽度和有效利用场地；
4. 残疾人停车位一般应靠近考题中公共 建筑；如无公共建筑则应靠近出入口 ；
场地设计（作图题）解析
10
案例四：场地地形
场地设计（作图题）解析
11
案例四：场地地形
• 解题要点
1. 充分理解等高线的意义； 2. 清楚挡土墙的图例 （不是
即在试卷上将自己对选择题所选择的答案进行填涂； 3. 填涂答题卡.
若漏做其中一项,均视为无效卷,不予评分.
3
应试建议
场地设计（作图题）解析
1. 正式答题前认真阅读考试须知； 2 . 拿到试卷后先通览一遍考题,先挑相对简单和自己熟悉的
题来做；
3 . 完全读懂题目要求（而不是揣测）,分析并明确作图 任务 ；
尺寸不能改变； 11. 注意主导风向；
场地设计（作图题）解析
16
评分标准
场地设计（作图题）解析
1. 扣分制评分 • 多答不加分,少答要扣分； • 机评通过率较高,复评通过率较低；
2. 考点： • 一般即为选择题相关内容； • 图示错误、图示不符即为未答对主要考点；
17
评分标准
场地设计（作图题）解析
场地设计（作图题）解析
场地设计（作图题）考试大纲
