2021年中考物理复习力学作图配套练习
力学作图配套练习
1、用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。
请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）
2、如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。
3、用一根细线的一端系一个小钢球就做成了一个摆。
悬挂的小钢球摆动到图示位置时，请画出小钢球的受力示意图（不计空气阻力）。
4、如图，物体A放在斜面上处于静止状态，在图中画出A所受重力G和对斜面的压力F 的示意图。
5、如图所示，小车向右运动时，物体A处于静止状态。
请在图中画出物体A所受到的摩擦力和它对小车压力的示意图。
6、如图所示，一木块从斜面顶端A处由静止开始下滑，在水平面上作匀速直线运动并经过
B、C两点，请画出木块运动到B点时的受力示意图。
7、如图丙，小明用双手握住笔杆（笔杆粗糙），其中一只手向右滑动，另一只手不动，试作
出笔杆对两手的摩擦力示意图。
8、如图8所示，请画出鸡蛋在盐水中上浮时所受力的示意图。
9、如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。
10、如图所示，弯杆末端连接有一个小球，各物体均保持静止状态。
试画出小球受到的重力G与杆对小球的作用力F的示意图。
11、如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行。
请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图。
2021年中考物理力学作图专题含答案

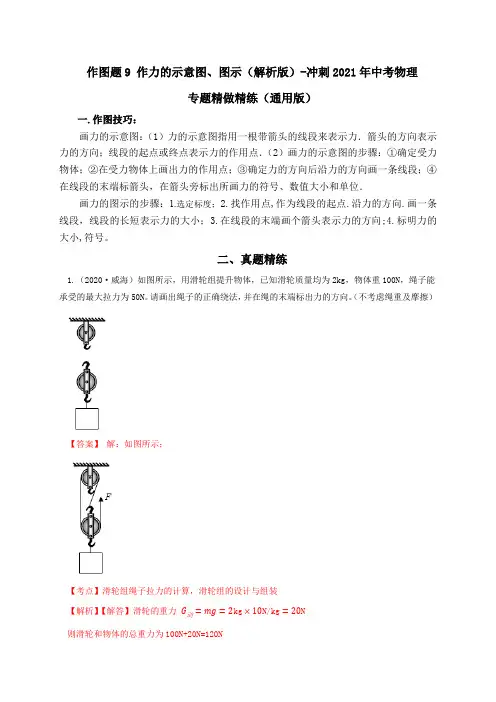

作图题9 作力的示意图、图示（解析版）-冲刺2021年中考物理专题精做精练（通用版）一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段，线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。
二、真题精练1.（2020·威海）如图所示，用滑轮组提升物体，已知滑轮质量均为2kg，物体重100N，绳子能承受的最大拉力为50N。
请画出绳子的正确绕法，并在绳的末端标出力的方向。
（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算，滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N，当绳子承担重物的段数为3时，则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时，则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N，大于80N，小于130N，所以滑轮组上绳子承担重物的段数为3，起点从动滑轮的挂钩开始，绳子末端的拉力向上，如图所示【分析】根据质量计算重力，结合绳子的最大拉力计算绳子股数，再将滑轮组绕线。
2.（2020·南宁）请在图中画出绳子的绕法，使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知，此滑轮组绕线时，可将绳子固定在定滑轮上，此时承重绳子为2根；还可将绳子固定在动滑轮上，此时承重绳子为3根。
2021年中考物理作图题专题复习
随堂练习
1、画出物体受到的重力、支持力和物体对斜面的压力的示意图。
N
F G
随堂练习
2、画出重为10N的物体受到的重力的示意图，如果物体在5N的水 平拉力的作用下向右做匀速直线运动，画出物体受到的摩擦力。
f=5N
G=10N
随堂练习
3、画出F1的力臂L1和F2的力臂L2。
L1
o
F1
F2
L2
随堂练习
中考分析
云南省中考物理作图包括：力学、光学、电学三部分
内容，占分9分。
画力的示意图
光的反射和折射
力学 组装滑轮组
光学 透镜的三条特殊光线
画力臂
平面镜成像
电学
画电路图、连接实物图 家庭电路连接 电磁学作图
一、力学作图
1、力的示意图：确定作用点、标明 方向、标注符号及大小。
2、力臂：一点二线三垂直。
3、滑轮组组装：倒着绕。
例1：请作出斜面上的小球的重力。
1、确定作用点（重心）：几何中心（圆心）
2、标明方向：竖直向下
3、标注符号及大小
·
G
例2：请画出阻力臂
1.一点:找支点
F1
2.二线：确定力的作用线源自3.三垂直：过支点作力的作用线的垂线
·
L2
例3：人站在地面上把重物吊到高处。
先把绳子的末端“递”给地 面上的人的手中，然后倒着绕。
4、画出杠杠平衡时的最小动力的示意图和动力臂。
F1
L1
随堂练习
5、人站在地面上把重物 吊到高处。
随堂练习
6：组装滑轮组，要 求所用拉力最小。
• 课外作业 • 《云南省初中学业水平考试指导丛书（物理）》43页 • 练习三 第15题。
202 1年中考物理复习作图题微专题《力学综合作图》强化训练(解析版)
《力学综合作图》一、作图题1.如图，画出悬挂着的吊灯的受力示意图(作用点已给出)；2.如图甲所示，在水平公路上匀速行驶的太阳能汽车受到两对平衡力的作用，请在图乙上画出汽车受力的示意图。
3.一小球静止在水平面上，如图所示，请你画出物体所受的重力的示意图。
4.如图所示，物体A在拉力F作用下水平向右运动，请画出物体A所受的重力及摩擦力的示意图。
5.如图所示，物体A放在表面粗糙的平板小车上，随小车一起在水平桌面上向右匀速运动。
若小车突然减速，画出此时木块的受力示意图。
6.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图(力的作用点画在物体的重心)。
7.如图所示，A处于静止状态，B在拉力作用下向右运动。
请在图中画出A物体的受力示意图(力的作用点图中已标出)。
8.如图所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。
9.画出图中静止在水平桌面上的茶杯对桌面压力的示意图。
10.如图所示为小丽同学站在某商场匀速向上运动的电动扶梯上的示意图，请在图中作出小丽所受力的示意图(O点为小丽的重心)．11.在图中，重为200牛的物体静止在水平地面上，在图中用力的图示法中画出它所受的支持力F．12.如图所示，请画出物体B所受重力为2N的示意图。
13.斜面上固定了一个挡板，在挡板和斜面中间静止了一个小球，如图，请对小球受力分析。
14.小球在竖直细绳的拉力作用下在光滑斜面上处于静止状态，请在图中画出小球的受力示意图。
15.如图所示，木块A沿斜面匀速下滑，画出其重力和斜面对它的滑动摩擦力的示意图。
16.请在图中画出钢珠小球所受重力G和绳对小球拉力F的示意图。
17.如图，物体A沿光滑斜面下滑，作出物体所受重力和弹力的示意图。
18.请画出漂浮在水面上的木块的受力示意图。
19.如图所示，小车A与B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出物体B受到的重力和摩擦力的示意图(两力均画在重心上)。

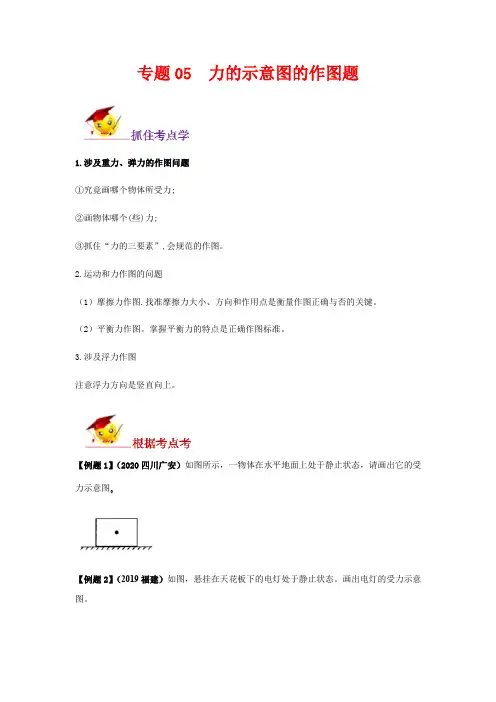

2021年中考物理作图题专题练习：专题05 力的示意图的作图题(学生版+解析版)
专题05 力的示意图的作图题1.涉及重力、弹力的作图问题①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图。
2.运动和力作图的问题（1）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。
（2）平衡力作图。
掌握平衡力的特点是正确作图标准。
3.涉及浮力作图注意浮力方向是竖直向上。
【例题1】（2020四川广安）如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡【例题2】（2019福建）如图，悬挂在天花板下的电灯处于静止状态。
画出电灯的受力示意图。
【例题3】（2019江西）图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。
【例题4】（2020山东潍坊）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。
1．（2019湖南彬州）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
2.（2019贵州铜仁）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。
3．（2019贵州省黔东南州）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。
4.（2019安徽）如图，用细线将小钢球悬挂起来。
让其在竖直平面内左右摆动。
忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。
5．（2019四川内江）如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。
6．（2019山东泰安）如图所示，小球悬挂在细线下来回摆动。
请作出小球在图示位置时，所受细线拉力F和重力G的示意图。
7．（2019湖北随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。
该车刚刚从静止起步处于加速阶段（不计空气阻力）。
画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。
8.（2020湖北孝感）如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。
2021中考物理考点精练：专题九力学画图专项训练(解析版)
2021年中考物理考点精练第九部分力学画图专项训练一．受力分析（1）重力1.（2020·吉林）请在图中画出北京冬奥会吉祥物所受重力的示意图。
2.（2020·盐城）在图中画出小车受到重力的示意图。
3.（2020·毕节）一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。
4.（2020·淮安）画出图中斜面上木块所受重力的示意图。
5.（2019海南，18）在图中画出茶壶受重力的示意图。
6.（2019重庆B卷，14）在图中画出静止在水平面上的木块所受重力的示意图;7.（2019襄阳，19）请画出正方体木块所受的重力的示意图8.（2019新疆，18）请在图中画出足球所受重力的示意图。
9.（2019淮安，20）画出图中靜止在斜面上的茶杯所受重力的示意图.10. (2019扬州，23）如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。
请你用作图的方法找出重心O 点的位置。
（2）弹力1. （2020·遂宁）一木箱静止于斜面，请作出木箱对斜面的压力示意图________；2.（2020·云南）如图所示，画出物体静止在斜面上时对斜面压力F的示意图。
3.（2019成都，23）质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。
（3）摩擦力1.（2019淄博，20）如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。
（4）受力分析1. （2020·安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。
请在图中画出长木板对物块作用力的示意图。
（O点为力的作用点）2.（2020·青海）用一根细线系着一个小钢球做成一个摆。
如图所示，是小钢球摆动过程中某时刻的位置，画出此时小钢球受力的示意图（不计空气阻力）。
2021年中考物理模拟试题分类训练——力学作图(含答案)
2021年中考物理模拟试题分类训练——力学作图1.(2021广西模拟)如图所示的杠杆，O为支点，动力绳绕过一个定滑轮，请在图中画出动力F1和阻力F2的力臂。
2.（2021泉州实验中学模拟）如图，拴在细线下的小球在竖直平面内来回摆动。
试画出小球摆到A点时所受力的示意图。
3.（2021泉州实验中学模拟）如图所示，物体A与传送带一起匀速向上运动，画出物体A 对传送带的压力和物体A受到的摩擦力。
4．（2021广东模拟）请作出小球所受重力的示意图和小球对墙壁压力的示意图。
15.（2021资阳模拟）(4分)如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力及其力臂的示意图．5.（2021百色模拟）一条形磁铁A放在水平面上静止，用细线将小铁球B悬挂起来，B静止时如图所示。
请在图中分别画出B受到的重力G和绳子对B的拉力F的示意图。
6.(2021贵阳模拟）如图甲所示，铁皮小车在水平地面上向右做匀速直线运动，一重为G的磁体吸附在竖直的车厢壁上，并且以速度v0匀速下滑。
t1时刻小车开始减速，t2时刻起小车保持静止，整个过程磁体始终沿车厢壁下滑。
乙图是磁体所受摩擦力f的大小随时间t变化关系的图像，请你对应乙图画出此过程中磁体下滑速度v的大小随时间t变化关系的大致图像。
(假设车厢壁足够长)7.(2021贵阳模拟）如图所示，物体A放在水平平板车上，随车一起向右做直线运动，请画出车突然加速时物体A所受力的示意图(不计空气阻力)。
8．（2021海口模拟）如图中画出图中静止在斜面上的木块所受重力的示意图。
9．（2021乐东模拟）请画出漂浮在水面上的木块的受力示意图。
10．（2021吉林洪泉中学模拟）一小球沿弧形轨道下滑，画出小球在图中位置时受到重力的示意图。
11.（2021镇江模拟）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图；12.(2021泗洪模拟)如图所示，用一根细绳将杠杆A0B在O点悬挂起米，B处挂一重物G，请画出重物所受重力的示意图，并作出使杠杆在图中位冒平衡时最小的动力F1及动力臂L113．（2021江苏模拟）请在图中画出木棒受到的重力G和木棒对墙壁的压力F的示意图。
2021-2023年辽宁省中考物理真题专项练习—力学作图题
2021-2023年辽宁省中考物理真题专项练习—力学作图题1.（2023阜新）如图所示，重为0.5N的汤勺在指尖处静止，画出汤勺所受重力的示意图。
2. （2021阜新）如图所示的位置，是单摆小球摆到的最高点，请画出此时小球所受力的示意图。
3.（2022大连）如图是冰壶比赛中正在水平向上运动的冰壶，请画出冰壶所受摩擦力f的示意图。
设O点是摩擦力f的作用点________。
4．（2021营口）用等长绝缘细线悬挂着的甲、乙两个完全相同的带电小球静止时，小球位置如图所示，请画出甲球所受力的示意图（力的作用点在球心）。
5.（2022朝阳）如图，水杯静止在水平桌面上，O是水杯的重心，在图中画出水杯受力示意图．6.（2022鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。
请在图中画出铁块所受力的示意图。
7. （2021鞍山）如图所示，火车上的售货员正推着小车售卖货物。
当小车前行遇到障碍物时，需要使小车前轮翘起。
请你画出售货员施加的最小动力1F，动力臂1l以及阻力臂2l。
8.（2022阜新）如图所示，一木箱放在水平地面上，用最小的力F使其向左翻转，请画出支点O和最小力F及力臂L的示意图。
9.（2023营口）如图所示，O点是撬棒的支点，F2是阻力。
请在图中画出：（1）作用在A点的最小动力F1及其力臂l1；（2）阻力F2的力臂l2。
10.（2022营口）图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂1l；（2）阻力F2的力臂2l。
11.（2022抚顺、葫芦岛）图甲是一款瓶起子。
起瓶盖时，瓶身相当于一个绕O点转动的杠杆。
图乙是其简化示意图。
请在图乙中画出：（1）瓶盖上B点受到的阻力F2的大致方向；（2）作用在A点的最小动力F1及其力臂l1.12.（2022锦州）如图所示，用瓶起子起瓶盖时，瓶起子是一个杠杆，O是它的支点，F2是它受到的阻力。
2021年最新初中物理力学作图题专题集训30道(附答案)
初中物理力学作图题专题集训30道1.画出如图所示中细绳对水桶拉力F的力示意图。
2.作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
3.如图，一个重为G的木块沿着粗糙竖直墙壁匀速下滑，请画出物块的受力示意图．4.在图中，画出以初速度v沿斜面减速上滑的物体所受重力G的示意图。
5.如图所示，人站在匀速上升的商场电梯上，请画出人所受力的示意图。
6.如图，用细线系住一重为20N的小球并挂在墙壁上，试画出小球所受重力的示意图．7.如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图．8.(1)如图所示，用水平力将物体静止压在墙上，请画出物体受到摩擦力的示意图．(2)如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受摩擦力f的示意图(力的作用点图中已标出)．9.下图中杠杆OA处于平衡状态，请在图中画出动力F的力臂L。
10.下图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图。
11.如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。
12.如图所示，一小球从弧形槽上的A点由静止释放，小球沿弧形槽滚至另一端的最高点为C点，试作出由A点滚至C点过程中，小球在B点(即弧形槽底部与水平面的切点)受力的示意图(忽略空气阻力)。
13.如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
14.如图所示，动滑轮也可以看作为一个杠杆，请标出它的支点O，并作出动力臂L1。
15.按要求作图：如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.图中，物体漂浮在水面上，请作出物体受到的重力G和浮力F的示意图。
17.如图所示是羊角锤拔钉子时的情景，A点是动力作用点，请画出在拔钉子的最小动力F1的方向和羊角锤所受阻力F2的示意图。
2021年中考物理真题专题练习—力学作图题
2021年中考物理真题专题练习—力学作图题1、（2021江苏泰州）如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
（）答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面向上，如图所示：2、（2021湖南怀化）如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O点为气球的重心。
答案：3、（2021江苏南京）图丙中，轻拉弹簧，水平面上的物体A和B处于静止状态，画出物体A的受力示意图.答案：以A不受摩擦力，如图所示：4、（2021湖北恩施）如图甲，物块沿粗糙斜面向上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面向上运动，物块受到沿斜面向下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面向下。
如图所示：5、（2021湖南邵阳）木块在水平向右的拉力F作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、（2021山东潍坊）在内壁光滑的汽缸内，用重为G的活塞封闭一定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、（2021湖南岳阳）岳阳张超烈士纪念园中有一架歼-15舰载机模型，请用力的示意图表示该模型所受重力G。
（O点为模型的重心）答案：8、（2021山东济宁）请按要求完成下列作图。
如图所示，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、（2021新疆）请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、（2021苏州）图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、（2021衡阳）如图所示，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
答案：解析：放在水平地面的墙角处的小球，受到竖直向下的重力和地面对它竖直向上的支持力，这两个力是一对平衡力，大小相等；小球与地面之间没有摩擦力，与竖直墙壁之间也没有作用力，故作图如上：12、请在图中画出小球的受力示意图（细线处于竖直方向）。
2021届人教版中考物理总复习题型专项训练：作图题
作图题类型一光学作图题1.如图1所示,OB为反射光线,O为入射点,请画出该光线的入射光线AO及其折射光线OC。
图12.小明想用一块平面镜使与水平面成30°的太阳光竖直射入井中(如图2所示),则反射光线与入射光线的夹角为。
在图中画出平面镜的位置并标出镜面与水平面夹角的度数。
图23.[2019·泰安]如图3所示,从点光源S发出的一条光线射向平面镜,经平面镜反射后射向墙壁上的O点处。
请作出这条入射光线并完成光路图。
图34.图4中的A、B两架飞机,一架是实际飞机,一架是从潜水艇上观察到的该飞机的像,请作出光路图。
图45.将一平面镜斜放在装有一定量水的水槽中,有一束光线垂直射向水面,如图5所示,请画出这束光线进入水中的光线和入射到平面镜后的反射光线。
图56.在图6中,F是凸透镜的焦点,a、b是烛焰发出的两条光线,a与两焦点连线平行,b经过凸透镜光心。
请作出a、b两条光线通过凸透镜之后的光路图。
图67.如图7所示,凸透镜的主光轴刚好与水面相平,F是凸透镜的焦点,一束与水面平行的光照射到凸透镜上,请你作出经凸透镜折射后进入水中的光线的大致位置。
图78.有一点光源S,它在平面镜中的像与凸透镜的焦点F重合,S发出的一条光线经平面镜反射后,反射光线为a,如图8所示。
请在图中画出:①凸透镜的焦点F;②点光源S的位置;③光线a经过凸透镜后的折射光线。
图8类型二力学作图题9.如图9所示,刻度尺静止在手指上,请画出刻度尺所受力的示意图。
图910.请画出图10中浸没在液体中的小球受到的浮力以及容器对斜面压力的示意图。
图1011.如图11所示,小球在A、C之间来回摆动,请在图中作出小球在A位置时所受到细绳的拉力F和重力G的示意图。
图1112.如图12所示,一木块从斜面顶端A处由静止开始下滑,在水平面上做匀速直线运动并经过B、C两点,请画出木块运动到B点时的受力示意图。
图1213.如图13所示是小明起跑时的情景,请画出小明所受重力(O点为重心)和右脚所受摩擦力的示意图。
