敢问地在何方——高低压电气装置接地之拙见
1
高压电气装置的接地
（2）附属于高压电气装置和电力生产设施的二次设备等的下列金属部 分可不接地： 1）在木质、沥青等不良导电地面的干燥房间内，交流标称电压380V 及以下、直流标称电压220V及以下的电气装置外壳，但当维护人员 可能同时触及电气装置外壳和接地物件时除外。 2）安装在配电屏、控制屏和配电装置上的电测量仪表、继电器和其 他低压电器等的外壳，以及当发生绝缘损坏时在支持物上不会引起 危险电压的绝缘子金属底座等； 3）安装在已接地的金属架构上的设备（应保证电气接触良好），如 套管等； 4）直流标称电压220V及以下的蓄电池室内的支架。 【点评】蓝色文字从前苏联《电气装置安装规程》ПУЭ传承至今。按 IEC标准，干燥场所的安全电压应为交流≤ 50V、直流≤ 120V；而前 苏联至晚在四十年前就已改为交流≤ 42V、直流≤ 110V，某些条文 也向IEC 靠拢了（参见1986年П УЭ 第六版）。我们为什么还爱不释 手呢。
敢问地在何方—— 高低压电气装置接地之拙见
日期：2016年10月19日、21日, 地点：重庆、南宁 电气工程师合作组织 Electrical Engineers Organization
1
目录
引言：接地乱象 1. 高压电气装置的接地 2. 低压电气装置的保护接地 3. 从共用接地装置到共用接地系统 4. 关于高、低压共用接地装置问题 5. 防雷/防电击/防电磁骚扰共用接地系统 6. 信息技术装置的接地要则 结束语：地在脚下
2.低压电气装置的保护接地
15
2
低压电气装置的保护接地
【提示】在IEC标准中，低压装置的保护接地是防电击要求的一部分。以 下摘录采用与高压装置保护接地类似的表达方式，以便对比。 2.1 通则 （1）外露可导电部分应按各种系统接地型式的具体条件，与PE导体 连接。 （2）可同时触及的外露可导电部分应单独地、成组地或共同地连接 到同一个接地系统。 2.2 保护接地的范围 （1）故障防护措施采用自动切断电源时，外露可导电部分应接PE。 外露可导电部分是设备上能触及到的可导电部分，它在正常情况下 不带电，但在基本绝缘损坏时带电。
注：电气设备的可导电部分仅在同已变成带电体的外露可导电部分接触时才变成带电 体时，该可导电部分不被认为是外露可导电部分。
（2）故障防护措施采用双重绝缘或加强绝缘时，外露可导电部分不 需要接地。
2
低压电气装置的保护接地
1）附设在建筑物上，且位于伸臂范围之外的架空线绝缘子的金属支架； 2）架空线钢筋混凝土电杆内触及不到的钢筋。 3）尺寸很小(约小于50 mmX 50 mm) ，或因其部位不可能被人抓住或不会与人体 部位有大面积的接触，而且难于连接PE导体或即使连接，其连接也不可靠的外露可导 电部分； 注:上述例子有螺栓、铆钉、名牌和电缆夹子。 4）符合双重绝缘或加强绝缘要求的敷设线路的金属管或用于保护设备的金属外护物。
（3）下列部分可以不采用故障防护(间接接触防护)措施，即可不接地：
（4）采用下列保护措施时，外露可导电部分不应接地： 1）电气分隔； 2）特低电压SELV； 3）非导电场所； 4）不接地的局部等电位联结。
2
低压电气装置的保护接地
2.3 保护接地的要求 • 保护接地和保护等电位联接是电击防护中故障保护措施的重要组成部分。 • GB/T 50065未能全面、准确地列入IEC标准的要求。 • IEC标准的要点如下： （1）TN系统： 1）电气装置的外露可导电部分应通过PE导体接至装置的总接地端子，该总 接地端子应连接至供电系统的接地点。 2）故障回路的阻抗应满足下列要求： ZsIa≤U0 （2.3-1） 为减小故障回路的总阻抗Zs，PE导体应尽量靠近相线。 3）当线导体通过不连接到 RB PE导体的外界可导电部分发生接地故障时，应满 50 足下列要求： RE U 0 50 （2.3-2）
• 我们应分别厘清上述四个板块的要求； 在不同板块交界处，充分利用 现行标准予以整合，使之兼容。
1.高压电气装置的接地
8
1
高压电气装置的接地
1.1 高压装置接地的核心内容 • 核心内容是保护接地，包括： • 保护接地的范围（重点讨论） • 接地电阻要求（重点讨论） • 发电厂和变电站的接地网 • 接触电位差和跨步电位差的允许值 • 入地接地故障电流和接地网电位升高的计算 • 接触电位差和跨步电位差的计算 • 接地导体的规格要求和热稳定校验 • 接地电阻计算 【提示】我国接地规范脱胎于前苏联电站部制定的《电气装置安装规 程》。本来主要针对发电厂和变电站的保护接地和工作接地（中性点 接地），其它内容是后来逐步增加的。这种痕迹至今清晰可辨。
【提示】楷体字为规范原文，下同。
1
高压电气装置的接地
11）装有地线（架空地线，又称避雷线）的架空线路杆塔； 12）除沥青地面的居民区外，其他居民区内，不接地、谐振接地和高电阻接地系统中 无地线架空线路的金属杆塔和钢筋混凝土杆塔； 13）装在配电线路杆塔上的开关设备、电容器等电气装置； 14）高压电气装置传动装置； 15）互感器的二次绕组和铠装控制电缆的外皮。
2
引言：接地ቤተ መጻሕፍቲ ባይዱ像
3
引言
接地乱象
（1）种类繁多，分类混乱 • 电气技术领域中，接地无处不在。 • 按不同的分类法，可有不同的接地种类。 • 按GB/T 50065-2011《交流电气装置的接地设计规范》，接地种类 包括：工作接地、保护接地、雷电接地、静电接地. • 按GB/T 17045-2006《电击防护 装置和设备的通用部分》，接地 归纳为两大类：防护接地、功能接地。 • 显然，防静电接地、阴极保护接地等，不属于电气装置接地；防雷接 地也涉及非电设施，如建筑物防雷。因此，GB/T 50065的接地种类 不是科学分类，而是发、输、变电工程中涉及接地种类。 • 接地问题的混乱程度，从下列五花八门的名词可见一斑：交流地、直 流地、安全地、信号地、逻辑地、参考地、技术地、屏蔽地、电磁兼 容性地等，甚至搞出来一个“功率地”（此处power当指电源）！
【点评】相关的接地形成三种处理方式： A. 1、3、4项是系统接地，不是保护接地。 B.雷电保护接地这里全不列。 C.架空线路接地被拆开两处，且要求不一致！（红字、绿字分别对比） D.架空线路中插入冲击电阻换算，而条文规定的均为工频接地电阻。 （注：高压架空线路的接地部分规定：
1）6kV及以上无地线线路钢筋混凝土杆宜接地，金属杆塔应接地，接地电阻不宜大于 30 Ω。 2）除多雷区外，沥青路面上的架空线路的钢筋混凝土杆塔和金属杆塔，以及有运行 经验的地区，可不另设人工接地装置。）
1
高压电气装置的接地
【点评】 A. 保证人身安全的实际措施 • * 敷设以水平接地极为主的人工接地网，降低接触电位差和跨步电位 差； • * 配备安全工具，如绝缘毯、绝缘手套、绝缘靴； • * 室内实际上存在可靠的总等电位联结。 • 这些措施不能用于变电所之外。因此，低压系统的保护接地应遵循 IEC标准。 B. 接地电阻4Ω数据的出处和应用 • 接地电阻4Ω源于R≤120/Ⅰ，其中计算用接地电流I取30 A（原小接 地电流系统的上限值）。长期以来，4Ω被广泛采用，但其原始条件 已改：30 A已改为10 A；而120 V无法解释。 • 某些人已把4Ω当做“万能”数据，凡是提不出接地电阻要求时，就 把它抛出来。例如，好多弱电系统设计规范均要求接地电阻4Ω，可 是那里既无120V电压，也无30A的接地故障电流。
1
高压电气装置的接地
1.2 高压装置保护接地的范围 （1）下列部分（给定点）均应接地：
1）系统接地的中性点或中性点接地设备的接地端子 2）电机、变压器和高压电器等的底座和外壳； 3）高压并联电抗器中性点接地电器的接地端子； 4）发电机中性点柜外壳、发电机出线柜、封闭母线的外壳和变压器、开关柜配套的 金属母线槽等； 5）气体绝缘金属封闭开关设备的接地端子； 6）配电、控制和保护用的屏（柜、箱）及操作台等的金属框架； 7）箱式变电站和环网柜的金属箱体； 8）电缆沟及电缆隧道内以及地上各种电缆金属支架； 9）屋内外配电装置的金属架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金 属门； 10）电力电缆接线盒、终端盒的外壳，电力电缆的金属护套或屏蔽层，穿线的钢管和 电缆桥架等；
1
高压电气装置的接地
1.3 发电厂和变电所接地电阻要求 （1）直接接地系统和低电阻接地系统： 1）接地网的接地电阻宜符合下式要求： R≤2000/IG （1.3-1） 2）在符合本条（3）的规定（略）时，接地网地电位升高可提高至 5kV。必要时，经专门计算且采取的措施可确保人身和设备安全可靠 时，接地网地电位升高还可进一步提高。 （2）不接地、谐振接地、高电阻接地系统： 接地网的接地电阻应符合下式要求，但不应大于4Ω： R≤120/Ig （1.3-2） 【点评】 • 接地电阻并非“神圣不可侵犯”，5000V比2000V高2.5倍，还可提 高！ • 新规范取消了250/I的条款，但120V仍超过安全电压。 • 显然，靠接地电阻的要求，不能保证人身安全。
引言
接地乱象
（4）常用接地，分块处理 • 我们既不必拘泥学院派的种种分类，更不要理会供货商似是而非的要 求。 • 在设计和施工中，常用的接地可归为三大类:电气装置接地、雷电保护 接地、信息技术装置接地。 • 鉴于高、低压电气装置的接地理念、适用标准、习惯做法等方面存在 很大差异，可进一步分为高压和低压两部分。
引言
接地乱象
（2）规范标准，政出多门
高压 * GB/T 50065-2011《交流电气装置的接地设计规范》（重点讨论） * GB/T 50064-2014《交流电气装置的过电压保护和绝缘配合》 低压 * GB/T 16895.1-2008 《低压电气装置 第1部分：基本原则、一般特性评估和定义》； * GB 16895.21-2011《低压电气装置 第4-41部分：安全防护 电击防护》 * GB/T 17045-2008《电击防护 装置和设备的通用部分》 * GB 16895.7/.8/.9/.13/.14/.19/.24/.25/.26等《建筑物电气装置 第7部分》(施工场 所、狭窄可导电场所、数据处理设备、浴室、桑拿、游泳池、医疗场所、展览陈列、游 乐场等) * GB 16895.3-2004《建筑物电气装置 第5部分：电气设备的选择和安装 第54章：接 地配置、保护导体和保护联结导体》【接地配置的具体要求】 建筑物防雷和信息技术装置接地 * GB/T 16895.10-2010《低压电气装置 第4-44部分：安全防护 电压骚扰和电磁骚扰 防护》 （重点讨论） * GB 50057-2010 《建筑物防雷设计规范》 * GB 50689-2011 《通信局（站）防雷与接地工程设计规范》 * GB 50343-2012 《建筑物电子信息系统防雷技术规范 》 * 各信息技术系统（弱电系统）设计规范中有关接地的条款
浅析高低压配电避雷器防雷接地方式及特点
浅析高低压配电避雷器防雷接地方式及特点高压避雷器是配电变压器防雷保护的主要措施之一。
在实际安装配电变压器高压避雷器时，避雷器有两种不同的安装方式：一种是避雷器安装于跌落式熔断器前端；另一种是安装于跌落式熔断器后端。
避雷器与变压器距离的影响。
一般来说，采用避雷器保护变压器，只要避雷器的冲击放电电压及残压低于变压器的冲击耐压就行，但由于避雷器与变压器之间存在一段距离，当拉开低压负荷开关，配电变压器处于空载时，操作跌落式熔断器切断空载配电变压器，这种操作过程可能出现幅值较高的过电压，如果避雷器安装于跌落式熔断器的下端，则可以防护过电压对配电变压器的损坏。
低压配电系统中的接地类型,工作接地：为保证电力设备达到正常工作要求的接地，称为工作接地。
防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。
保护接地的形式有两种：一种是设备的外露可导电部分经各自的接地保护线分别直接接地；可导电部分经公共的保护线接地。
还在保护线其他地方进行必要的接地，称为重复接地。
通常又将电气设备的外壳与中线相连，称为低压保护接中线。
此种方式也叫保护接零。
低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
其中IT系统和TT 系统的设备外可导电部分经各自的保护线直接接地(过去称为保护接地)；保护线应在每个变电所附近接地，配电系统引入建筑物时，保护线在其入口处接地。
为了保证故障时保护线的电位尽量接近地电位，尽可能将保护线与附近的有效接地体相连，选择接地系统应根据电气装置的特性、运行条件和要求以及维护能力的大小，综合用户和设计安装人员的意见因地制宜地选用。
只要符合安装和运行规范要求，三种接地系统是等效的，没有什麽优先级。
接地装置和接地电阻接地装置可使用自然接地体在设计时，应首先充分利用自然接地体。
可充分利用建(构)筑物的钢结构和构造钢筋、在新建的大、中型建筑物中，都利用建筑物的构造钢筋作为自然接地。
它们不但耐用、节省投资，而用电气良好。

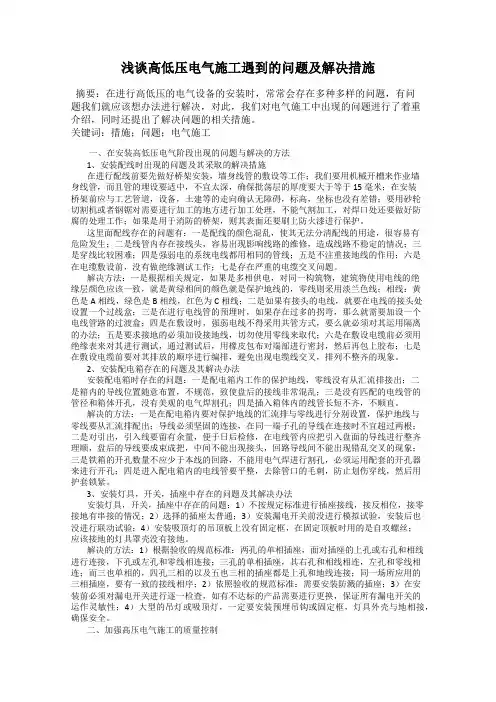

浅谈高低压电气施工遇到的问题及解决措施
浅谈高低压电气施工遇到的问题及解决措施摘要：在进行高低压的电气设备的安装时，常常会存在多种多样的问题，有问题我们就应该想办法进行解决，对此，我们对电气施工中出现的问题进行了着重介绍，同时还提出了解决问题的相关措施。
关键词：措施；问题；电气施工一、在安装高低压电气阶段出现的问题与解决的方法1、安装配线时出现的问题及其采取的解决措施在进行配线前要先做好桥架安装，墙身线管的敷设等工作；我们要用机械开槽来作业墙身线管，而且管的埋设要适中，不宜太深，确保批荡层的厚度要大于等于15毫米；在安装桥架前应与工艺管道，设备，土建等的走向确认无障碍，标高，坐标也没有差错；要用砂轮切割机或者钢锯对需要进行加工的地方进行加工处理，不能气割加工，对焊口处还要做好防腐的处理工作；如果是用于消防的桥架，则其表面还要刷上防火漆进行保护。
这里面配线存在的问题有：一是配线的颜色混乱，使其无法分清配线的用途，很容易有危险发生；二是线管内存在接线头，容易出现影响线路的维修，造成线路不稳定的情况；三是穿线比较困难；四是强弱电的系统电线都用相同的管线；五是不注重接地线的作用；六是在电缆敷设前，没有做绝缘测试工作；七是存在严重的电缆交叉问题。
解决方法：一是根据相关规定，如果是多相供电，对同一构筑物，建筑物使用电线的绝缘层颜色应该一致，就是黄绿相间的颜色就是保护地线的，零线则采用淡兰色线；相线：黄色是A相线，绿色是B相线，红色为C相线；二是如果有接头的电线，就要在电线的接头处设置一个过线盒；三是在进行电线管的预埋时，如果存在过多的拐弯，那么就需要加设一个电线管路的过渡盒；四是在敷设时，强弱电线不得采用共管方式，要么就必须对其运用隔离的办法；五是要求接地的必须加设接地线，切勿使用零线来取代；六是在敷设电缆前必须用绝缘表来对其进行测试，通过测试后，用橡皮包布对端部进行密封，然后再包上胶布；七是在敷设电缆前要对其排放的顺序进行编排，避免出现电缆线交叉，排列不整齐的现象。
关于高低压开关柜接地保护装置探析童林杰葛丽丽
关于高低压开关柜接地保护装置探析童林杰葛丽丽发布时间：2022-04-21T07:49:35.948Z 来源：《中国科技信息》2022年1月中作者：童林杰葛丽丽[导读] 在新时期环境下，人们对电能需求不断增加，为了给人们提供良好的电力服务，相关部门对电力工程的建设力度也在不断增加。
高低压开关柜和接地保护装置是电力系统有效运行的关键设备装置，将基于电力系统运行管理现状，本着安全性原则，探究安装高低压开关柜和接地保护装置的相关措施，旨在降低电力系统运行危险性。
杭州电力设备制造有限公司萧山欣美成套电气制造分公司童林杰葛丽丽浙江省杭州市 310000摘要：在新时期环境下，人们对电能需求不断增加，为了给人们提供良好的电力服务，相关部门对电力工程的建设力度也在不断增加。
高低压开关柜和接地保护装置是电力系统有效运行的关键设备装置，将基于电力系统运行管理现状，本着安全性原则，探究安装高低压开关柜和接地保护装置的相关措施，旨在降低电力系统运行危险性。
关键词：高低压开关柜；接地保护装置；安全措施引言合理安装高低压开关柜，落实好接地保护装置应用措施，是实现电力系统有序健康运转的关键。
优化改善高低压开关柜安装技术要点，提升接地保护装置应用质量对提升电力体统服务质量尤为关键。
1.高低压开关柜概述开关柜是电气设备的一种，开关柜的外线先进到柜内主控的开关，后进到分控开关中，且对各分路依据其所需来设置，如电力线路、变压器、电容器和电动机的控制与保护等。
按不同电压等级通常分为高压开关柜和低压开关等。
对高压开关柜来说，它是依据一定接线的方案，且以一次以及二次设备通过成套组装而形成高压配电的装配类型，它在变电所与发电厂内发挥节制性和保护性的发电机、高压线路和电力变压器等功能；它的内部存在高压开关的设备、绝缘子、母线、保护类装置和检验测定的仪表等，主要包括固定式、手车式两种类型。
对于 10kV 配电工程来说，800kV A 配变以下的常采取固定式的高压柜，具有良好的经济性，如可配置 FZN 真空负荷开关及 SF6 负荷开关的 HXGN-12型高压开关柜等。

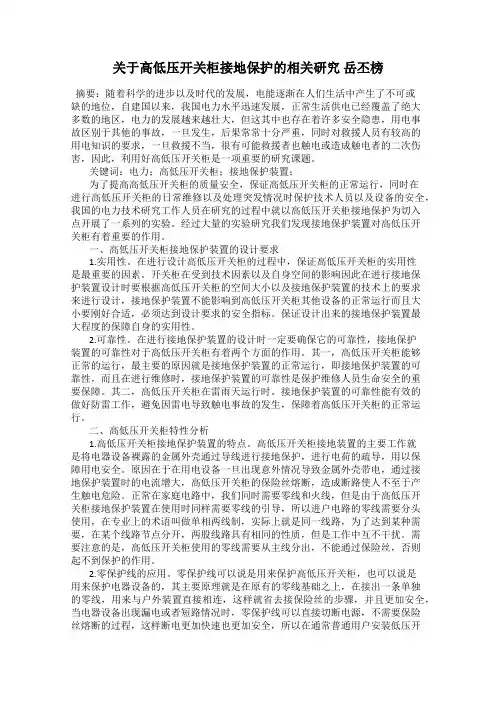

关于高低压开关柜接地保护的相关研究 岳丕榜
关于高低压开关柜接地保护的相关研究岳丕榜摘要：随着科学的进步以及时代的发展，电能逐渐在人们生活中产生了不可或缺的地位，自建国以来，我国电力水平迅速发展，正常生活供电已经覆盖了绝大多数的地区，电力的发展越来越壮大，但这其中也存在着许多安全隐患，用电事故区别于其他的事故，一旦发生，后果常常十分严重，同时对救援人员有较高的用电知识的要求，一旦救援不当，很有可能救援者也触电或造成触电者的二次伤害，因此，利用好高低压开关柜是一项重要的研究课题。
关键词：电力；高低压开关柜；接地保护装置；为了提高高低压开关柜的质量安全，保证高低压开关柜的正常运行，同时在进行高低压开关柜的日常维修以及处理突发情况时保护技术人员以及设备的安全，我国的电力技术研究工作人员在研究的过程中就以高低压开关柜接地保护为切入点开展了一系列的实验。
经过大量的实验研究我们发现接地保护装置对高低压开关柜有着重要的作用。
一、高低压开关柜接地保护装置的设计要求1.实用性。
在进行设计高低压开关柜的过程中，保证高低压开关柜的实用性是最重要的因素。
开关柜在受到技术因素以及自身空间的影响因此在进行接地保护装置设计时要根据高低压开关柜的空间大小以及接地保护装置的技术上的要求来进行设计，接地保护装置不能影响到高低压开关柜其他设备的正常运行而且大小要刚好合适，必须达到设计要求的安全指标。
保证设计出来的接地保护装置最大程度的保障自身的实用性。
2.可靠性。
在进行接地保护装置的设计时一定要确保它的可靠性，接地保护装置的可靠性对于高低压开关柜有着两个方面的作用。
其一，高低压开关柜能够正常的运行，最主要的原因就是接地保护装置的正常运行，即接地保护装置的可靠性，而且在进行维修时，接地保护装置的可靠性是保护维修人员生命安全的重要保障。
其二，高低压开关柜在雷雨天运行时。
接地保护装置的可靠性能有效的做好防雷工作，避免因雷电导致触电事故的发生，保障着高低压开关柜的正常运行。
二、高低压开关柜特性分析1.高低压开关柜接地保护装置的特点。

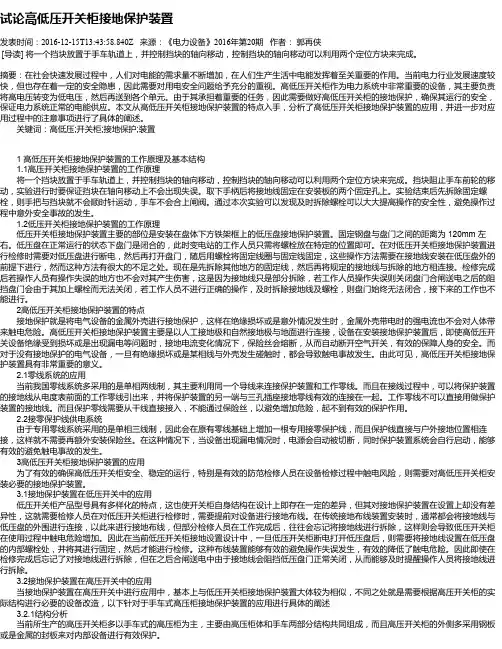

试论高低压开关柜接地保护装置
试论高低压开关柜接地保护装置发表时间：2016-12-15T13:43:58.840Z 来源：《电力设备》2016年第20期作者：郭再侠[导读] 将一个挡块放置于手车轨道上，并控制挡块的轴向移动，控制挡块的轴向移动可以利用两个定位方块来完成。
摘要：在社会快速发展过程中，人们对电能的需求量不断增加，在人们生产生活中电能发挥着至关重要的作用。
当前电力行业发展速度较快，但也存在着一定的安全隐患，因此需要对用电安全问题给予充分的重视。
高低压开关柜作为电力系统中非常重要的设备，其主要负责将高电压转变为低电压，然后再送到各个单元。
由于其承担着重要的任务，因此需要做好高低压开关柜的接地保护，确保其运行的安全，保证电力系统正常的电能供应。
本文从高低压开关柜接地保护装置的特点入手，分析了高低压开关柜接地保护装置的应用，并进一步对应用过程中的注意事项进行了具体的阐述。
关键词：高低压;开关柜;接地保护;装置1 高低压开关柜接地保护装置的工作原理及基本结构1.1高压开关柜接地保护装置的工作原理将一个挡块放置于手车轨道上，并控制挡块的轴向移动，控制挡块的轴向移动可以利用两个定位方块来完成。
挡块阻止手车前轮的移动，实验进行时要保证挡块在轴向移动上不会出现失误。
取下手柄后将接地线固定在安装板的两个固定孔上。
实验结束后先拆除固定螺栓，则手把与挡块就不会顺时针运动，手车不会合上闸阀。
通过本次实验可以发现及时拆除螺栓可以大大提高操作的安全性，避免操作过程中意外安全事故的发生。
1.2低压开关柜接地保护装置的工作原理低压开关柜接地保护装置主要的部位是安装在盘体下方铁架框上的低压盘接地保护装置。
固定钢盘与盘门之间的距离为 120mm 左右。
低压盘在正常运行的状态下盘门是闭合的，此时变电站的工作人员只需将螺栓放在特定的位置即可。
在对低压开关柜接地保护装置进行检修时需要对低压盘进行断电，然后再打开盘门，随后用螺栓将固定线圈与固定线固定，这些操作方法需要在接地线安装在低压盘外的前提下进行，然而这种方法有很大的不足之处。
高低压系统接地方式比较分析
接地电阻的大小直接影响到接地系统的性能和电力系统的稳定性。在选择接地电 阻时，需要考虑系统的运行方式、故障电流的大小和持续时间等因素。合理的接 地电阻选择能够提高系统的稳定性和可靠性。
THANKS
感谢观看
条件较差的场所。
接地方式应用案例分析
1 2
案例一
某110kV变电站采用中性点直接接地方式，降低 了设备绝缘水平，简化了继电保护，提高了系统 运行的稳定性。
案例二
某工厂380V低压配电系统采用TN-S接地方式， 即三相五线制，提高了系统的安全性和可靠性。
3
案例三
某医院重要医疗设备采用IT系统接地方式，确保 了供电连续性和设备运行的稳定性，提高了医疗 质量。
保护装置简单
由于接地故障时短路电流 较大，可以采用简单的过 电流保护装置来切除故障 。
对通信干扰较大
大电流接地方式在发生接 地故障时会产生较大的地 电位升，对通信线路造成 干扰。
小电流接地方式
接地电阻大
小电流接地方式通过增加接地电 阻，限制接地故障时的短路电流
。
保护装置复杂
由于接地故障时短路电流较小，需 要采用复杂的保护装置来实现故障 的定位和切除。
对通信干扰较小
小电流接地方式在发生接地故障时 地电位升较小，对通信线路的干扰 较小。
高阻接地方式
接地电阻极大
对通信干扰最小
高阻接地方式通过极大的增加接地电 阻，使得系统发生接地故障时短路电 流非常小。
高阻接地方式在发生接地故障时地电 位升非常小，对通信线路的干扰最小 。
保护装置特殊
由于接地故障时短路电流非常小，需 要采用特殊的保护装置来实现故障的 定位和切除。
高低压系统接地方式比较分 析
低压系统的接地
我国110kV电网一般都采用直接接地的方式。6~35kV配电系统 的中性点常用的接地方式有中性点不接地、中性点经消弧线圈接地 或经低电阻接地三种。
高压系统的接地
♢ 高压系统中性点接地方式比较
在民用建筑内部，家用电器都有单独接地触点的插头，采用 TN-S供电，即方便又安全。所以TN-S系统广泛应用于民用建筑中。
但是TN-S系统仍不能解决相线对大地短路引起电压升高和对地 电压的蔓延问题。
低压系统的接地
♢ 低压系统的接地型式
▣ TN系统 3）系统
TN-C-S系统是一种广泛应用的接地型式。 在工矿企业中，对于电位敏感的电气设备往往设置在线路末端， 而线路前端大多数为固定设备，因此到了末端改为TN-S系统十分有 利。
因此IEC/TC64又提出如右图所示的 U-t曲线。
L1为正常环境中的参考曲线，L2为潮 湿环境中的参考曲线。
低压电气装置的接地
♢ 接地的目的
▣ 减少电击造成的人生安全事故的发生
即在干燥和潮湿条件下50V及25V分别对人体是安全的，被称作 上述两环境下约定接触电压限制，此两值被用作电气产品设计和电 气工程设计的依据。
该容抗是由电网中的架空线路、电缆线路、电动机和变压器绕 组等对地耦合电容所组成。
发生单相接地时，故障相对地电容被短接，破坏了原先电容电 流的对称性，中性点出现零序分量。
高压系统的接地
♢ 高压系统中性点接地方式
▣ 中性点经消弧线圈接地（高阻抗接地） 在中性点与地之间接入可调节电感电流的消弧线圈。它可以产
低压系统的接地
♢ 低压系统的接地型式
低压设备接地方式剖析
低压设备接地方式
低压设备接地方式
第一节低压接地方式的概念
一,接地方式的提出
为了确保低压配电系统及电气设备,用定安全水平.
二,T一T系统
在T-T系统中,其配电系统部分有一个直接接地点,一般是变压器中性点.其电气设备的金属外壳用单独的接地捧接地,与电源在接地上无电气联系,称为保护接地,适用于对电位敏感的数据处理设备和精密电子设备的供电.
三,IT系统
IT系统的电源不接地或通过阻抗接地,电气设备外露可导电部分可直接接地或通过保护线接到电源的接地体上,这也是保护接地.
由于该系统出现第一次故障时故障电流小,电气设备金属外壳不会产生危险性的接触电压,因此可以不切断电源,使电气设备继续运行,并可通过报警装置及检查消除故障.
四,保护接地范围
无论何种配电系统接地方式,下列电气设备和用电器具的外露可导电部分均应通过保护线(PE)接地(如TT,IT系统)或接到中性线上(TN系统).
(l)变压器,电动机,电器,手握式及移动式电器.
(2)。
低压电气装置接地的几个问题
有关低压电气装置接地的几个问题1 暂时过电压1.1 高压系统接地故障和低压系统故障引起的低压装置暂时过电压电路图如图1-1所示。
图1-1 变电所和低压装置可能对地的连接及故障时出现过电压的典型示意图引起的低压装置暂时过电压列入表1-1。
低压系统绝缘配合要求见表1-2。
为防止发生人身电击和火灾事故，应限制工频故障电压U f。
图1-2所示允许接触电压U Tp值，工频故障电压U f与允许接触电压U Tp之间关系，与是否设置总等电位联结有关，未设置总等电位联结，两者其值近似。
可依据过电流保护装置的总动作时间，查图1-2得出允许接触电压U Tp值，再依据系统电流限值，可计算出接地电阻值。
图1-2 变电所内高压侧发生接地故障时允许接触电压U Tp值1.2 TN和TT系统中性导体中断时的工频应力电压应注意，当多相系统中的中性导体中断时，额定电压为线导体对中性导体之间电压的基本绝缘、双重绝缘、加强绝缘以及器件可能暂时承受线电压。
此应力电压能高达03U U 。
图1-3 中性导体中断时电路图三相供电线路发生中性导体中断故障，线电压将加在星形连接负载上，当负载不相等时，负载大（阻抗低）分压低，而负载小（阻抗高）分压高。
负载非常非常小（阻抗趋于无穷大），负载上的电压为03U 。
1）中性导体的截面选择在以下情况下，中性导体至少应和相线导体具有相同的截面： —单相两线制线路；—相导体截面小于等于16mm 2（铜导体）或25mm 2（铝导体）的多相回路； —可能带有三及三的奇数倍次谐波电流，其总谐波畸变率介于15%～33%的三相回路； 当相电流中的总谐波畸变率（包括三及三次的奇数倍次谐波）高于33%时，应增大中性导体截面（见表1-3）注：相导体的三次谐波分量是三次谐波与基波(一次谐波)的比值，用%表示。
a) 对于多芯电缆，相导体的截面等于中性导体的截面，这时应按照相电流（I B ）的1.45倍来选择中性导体截面。
b) 对于单芯电缆，相导体的截面允许小于中性导体，应由下面原则来确定：—对于相导体： 按照相电流I B 选择。
浅谈高低压电气施工遇到的问题及解决措施
浅谈高低压电气施工遇到的问题及解决措施高低压电气施工是电气工程中的重要环节，但在施工过程中常常会遇到各种问题，这些问题不仅会导致工程延误，而且还可能存在安全隐患。
对于高低压电气施工遇到的问题，及时解决并采取有效的措施至关重要。
本文将就高低压电气施工中常见的问题及解决措施进行探讨。
一、电气线路布置不当在进行高低压电气施工时，线路布置过程中如果未能合理规划线路走向、长度和材料搭接等，就会导致线路布置混乱、拥挤，甚至容易引发短路、火灾等安全隐患。
正确的线路布置对于电气工程的安全运行至关重要。
解决措施：1. 合理规划线路布置方案，避免线路之间交叉、重叠，确保每根线路都有充足的通风空间；2. 选择适当的线路走向，避免线路过长、过短，确保线路材料充分利用，减少线路材料的浪费；3. 使用合格的绝缘材料和绝缘套管，确保线路的绝缘性能，避免线路断裂、短路等情况发生。
二、电缆敷设不当电缆敷设不当是高低压电气施工中常见的问题之一。
如果电缆的敷设不到位，会导致电缆受力不均，容易出现损坏、断裂等情况，进而影响电气设备的安全运行。
解决措施：1. 在进行电缆敷设前，需对敷设区域进行充分的勘测，了解地形、地貌等情况，以便为电缆的敷设提供便利；2. 采用适当的敷设方法，如采用敷设管道或沟槽的方式，避免电缆受力不均，确保电缆敷设的牢固和安全；3. 在电缆敷设完毕后，进行专业的测试和检查，确保电缆的质量合格，避免因敷设不当而导致的安全隐患。
三、设备接线不规范设备接线不规范是导致电气设备故障的主要原因之一。
如果设备接线不规范，会导致电气设备的过载、短路等故障，严重影响设备的安全运行。
解决措施：1. 在进行设备接线前，根据设备的电气图纸和接线图，仔细分析和规划设备的接线方案，确保接线合理、规范；2. 在设备接线过程中，严格按照相关规范和要求，选择适当的接线方式和接线材料，确保接线的牢固和可靠；3. 在接线完毕后，进行专业的测试和检查，确保设备的接线质量合格，避免因接线不规范而引发的安全隐患。
