2016届江苏省高考物理冲刺模拟卷 05(解析版)
2016年高考压轴冲刺卷江苏卷(四)物理
2016年高考压轴冲刺卷•江苏卷（四）物理一、单项选择题：本题共5小题，每小题3分，共计15分.每小题只有一个．．．．选项符合题意. 1．(2015•西安八校联考•14）如图所示，空间中存在一匀强磁场，将长度为L的直导线放置在y轴上，当逸以大小为I、沿y轴负方向的电流后，测得其受到的安培力大小为F．方向沿戈轴正方向．则关于的磁感应强度的方向和大小，说法正确的是（）A．只能沿x轴正方向B．可能在xOy平面内，大小为C．可能在xOy平面内，大小为D．可能在xOy平面内，大小为2．（2015·河南省实验中学二调·18）半径为r的带缺口刚性金属圆环在纸面上固定放置，并处在变化的磁场中，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d，如甲图所示．磁场的方向垂直于纸面，规定垂直纸面向里为正，变化规律如乙图所示．则以下说法正确的是（）A．第2秒内上极板为正极B．第3秒内上极板为负极C．第2秒末两极板之间的电场强度大小为零D．第4秒末两极板之间的电场强度大小为3．（2015•湖南省十三校联考•18）为了测量某行星的质量和半径，宇航员记录了登陆舱在该行星表面做圆周运动的周期T ，登陆舱在行星表面着陆后，用弹簧称称量一个质量为m 的砝码读数为N 。
已知引力常量为G 。
则下列计算中错误的是（ ）A ．该行星的质量为344316m T N πB ．该行星的半径为mNT 224πC ．该行星的密度为23GT π D ．在该行星的第一宇宙速度为m NTπ24．(2015•上海十三校第二次联考•6)鱼在水中沿直线水平向左加速游动过程中，水对鱼的作用力方向合理的是（ ）A B C D5．（2015•金丽衢第二次联考•17）如图所示电路中，电源电动势为E 、内阻为r ，电阻R 2为定值电阻，R 1为滑动变阻器，A 、B 为水平放置的电容器的上下两个极板。
当滑动变阻器R 1处于某位置时，A 、B 两板间的带电油滴恰好悬浮不动，则下列说法中正确的是（ ）A ．两极板A 、B 间正对面积减小其他条件不变时，油滴将向下运动B ．移动R 1的滑动触头且其他条件不变时，电压表的读数增大了ΔU ，则电阻R 2两端的电压减小了ΔUC ．R 1滑动触头向左移动且其他条件不变时，带电油滴向上运动D ．R 1滑动触头向右移动且其他条件不变时，R 2上消耗的热功率变小二、多项选择题：本题共4小题，每小题4分，共计16分.每小题有多个选项符合题意.全部选对的得4分，选对但不全的得2分，错选或不答的得0分.6．（2015•河南省实验中学二调•8）如图所示，质量均为m 的小球A 、B 用劲度系数为k 1的轻弹簧相连，B 球用长为L 的细绳悬于O 点，A 球固定在O 点正下方，当小球B 平衡时，绳子所受的拉力为T 1，弹簧的弹力为F 1；现把A 、B 间的弹簧换成原长相同但劲度系数为k 2（k 2＞k 1）的另一轻弹簧，在其他条件不变的情况下仍使系统平衡，此时绳子所受的拉力为T 2，弹簧的弹力为F 2，则下列关于T 1与T 2、F 1与F 2大小之间的关系，正确的是（ ）A ． T 1＞T 2B ． T 1=T 2C ． F 1＜F 2D ． F 1=F 27．(2015•安阳第二次质量监测•19)如图所示，粗糙水平圆盘上，质量相等的A 、B 两物块叠放在一起，随圆盘一起做匀速圆周运动，则下列说法正确的是（ ） A ．B 的向心力是A 的向心力的2倍 B ．盘对B 的摩擦力是B 对A 的摩擦力的2倍 C ．A 、B 都有沿半径向外滑动的趋势D ．若B 先滑动，则B 对A 的动摩擦因数μA 小于盘对B 的动摩擦因数μB8．(2015·第二次大联考【江苏卷】·7)如图所示的变压器，接如图甲所示的交流电时，灯泡正常发光，电容器能正常工作，现将电源换成如图乙所示的交流电，则（ ）A ．由于乙交变电流的周期变短，因此灯泡比第一次亮B ．由于乙的频率比甲的大，因此电容器有可能被击穿C ．无论接甲，还是接乙电源，若滑动触头P 向上移动，灯泡都变暗D ．若将原线圈n 2的匝数增加，灯泡消耗的功率将变大9．（2015•中山市二模考•17）如图，O 是一固定的点电荷，虚线a 、b 、c 是该点电荷产生的电场中的三条等势线，正点电荷q 仅受电场力的作用沿实线所示的轨迹从a处运动b 处，然后又运动到c 处.由此可知（ ） A. O 为负电荷B. 在整个过程中q 的速度先变大后变小C. 在整个过程中q 的加速度先变大后变小D. 在整个过程中，电场力做功为零三、简答题：本题分必做题（第10、11题）和选做题（第12题）两部分，共计42分.请将解答填写在答题卡上相应的位置. 【必做题】10．( 2015·安徽省江淮名校第二次联考·12). 如图9所示的装置,可用于验证牛顿第二定律。

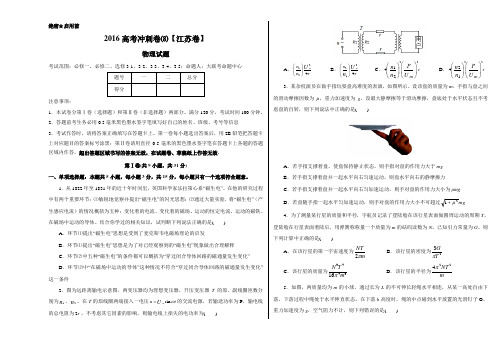

金卷：2016年高考物理冲刺卷 08(江苏卷)(正式考试版)
绝密★启用前2016高考冲刺卷⑻【江苏卷】物理试题考试范围：必修一、必修二、选修3-1、3-2、3-3、3-4、3-5；命题人：大联考命题中心注意事项：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分120分，考试时间100分钟。
2．答题前考生务必用0.5毫米黑色墨水签字笔填写好自己的姓名、班级、考号等信息3．考试作答时，请将答案正确填写在答题卡上。
第一卷每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；第Ⅱ卷请用直径0.5毫米的黑色墨水签字笔在答题卡上各题的答题区域内作答，超出答题区域书写的答案无效，在试题卷、草稿纸上作答无效．．．．．．．．．．．．．．．．．．．．．．．．．．．。
第Ⅰ卷(共9小题，共31分)一、单项选择题：本题共5小题，每小题3分，共15分，每小题只有一个选项符合题意。
1．从1822年至1831年的近十年时间里，英国科学家法拉第心系“磁生电”。
在他的研究过程中有两个重要环节：⑴敏锐地觉察并提出“磁生电”的闪光思想；⑵通过大量实验，将“磁生电”（产生感应电流）的情况概括为五种：变化着的电流、变化着的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体。
结合你学过的相关知识，试判断下列说法正确的是( )A ．环节⑴提出“磁生电”思想是受到了麦克斯韦电磁场理论的启发B ．环节⑴提出“磁生电”思想是为了对已经观察到的“磁生电”现象做出合理解释C ．环节⑵中五种“磁生电”的条件都可以概括为“穿过闭合导体回路的磁通量发生变化”D ．环节⑵中“在磁场中运动的导体”这种情况不符合“穿过闭合导体回路的磁通量发生变化”这一条件2．图为远距离输电示意图，两变压器均为理想变压器，升压变压器T 的原、副线圈匝数分别为1n 、2n 。
在T 的原线圈两端接入一电压sin m u t U ω=的交流电源，若输送功率为P ，输电线的总电阻为2r ，不考虑其它因素的影响，则输电线上损失的电功率为( )A ．1224mr n n U⎛⎫⎪⎝⎭ B ．2214mr n U n ⎛⎫ ⎪⎝⎭ C ．22142r m P n n U ⎛⎫⎛⎫ ⎪ ⎪⎝⎭⎝⎭D ．22241r m P n n U ⎛⎫⎛⎫⎪ ⎪⎝⎭⎝⎭ 3．某杂枝演员在做手指玩耍盘高难度的表演，如图所示。
(新课标Ⅱ卷)2016年高考物理冲刺卷 08(解析版) Word版
第Ⅰ卷二、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14、伽利略在研究运动的过程中，创造了一套科学方法，如下框所示，其中方框4中的内容是： （ ）A ．提出猜想B ．形成理论C ．实验检验D ．合理外推 【答案】C考点：物理问题的研究方法15、a 、b 两车在平直公路上行驶，其v －t 图象如图所示，在t ＝0时，两车间距为s 0，在t ＝t 1时间内，a 车的位移大小为s ，下列说法正确的是： （ ）A ．0- t 1时间内a 、b 两车相向而行B ．0- t 1时间内a 车平均速度大小是b 车平均速度大小的2倍C ．若a 、b 在t 1时刻相遇，则s 0＝23sD ．若a 、b 在t 1/2时刻相遇，则下次相遇时刻为2t 1 【答案】C 【解析】0- t 1时间内a 、b 两车的速度均为正，即两车的运动方向相同，A 错；在匀变速直线运动中，平均速度等于初速加末速除以2，则0- t 1时间内a 车平均速度为：0002322v v v v a =+=，b 的平均速度为：2v v b =，可知a 的平均速度是b 的平均速度的3倍，B 错；在0- t 1时间内，a 车的位移为s ，则10123t v t v s a ==，b 的位移为：321101st v t v s b b ===，若在t 1时刻相遇则s ss s 3230=-=，C 对；若a 、b 在21t 时刻相遇，由图像的对称性知，下次相遇的时刻为111232t t t =+，D 错。
考点:匀变速直线运动的速度时间图像。
(3)图线斜率的物理意义图线上某点切线的斜率大小表示物体的加速度大小，斜率的正负表示加速度的方向． (4)图线与时间轴围成的“面积”的意义图线与时间轴围成的面积表示相应时间内的物体的位移．若该面积在时间轴的上方，表示这段时间内的位移方向为正方向；若该面积在时间轴的下方，表示这段时间内的位移方向为负方向．16、质量为m 的物体放置在升降机内的台秤上，升降机以加速度a 在竖直方向做匀变速直线运动，若物体处于失重状态，则： （ ） A 、升降机的加速度方向竖直向上 B 、台秤示数减少maC 、升降机一定向上运动D 、升降机一定做加速运动【答案】B【解析】若物体处于失重状态，则加速度向下，故升降机可能是向上的减速、也可能是向下的加速，ACD错。
2016年高考物理冲刺卷01(新课标Ⅱ卷)含答案
绝密★启用前2016年高考冲刺卷（1）（新课标Ⅱ卷）理科综合物理注意事项：1、本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
满分300分，考试时间150分钟。
2、答题前考生务必用0.5毫米黑色墨水签字笔填写好自己的姓名、班级、考号等信息3、考试作答时，请将答案正确填写在答题卡上。
第一卷每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；第Ⅱ卷请用直径0.5毫米的黑色墨水签字笔在答题卡上各题的答题区域内作答，超出答题区域书写的答案无效，在试题卷、草稿纸．．．．．．．．．．．．．．．．．．．．．．上作答无效．．．．．。
第Ⅰ卷一、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14、以下物理事实，描述正确的是（）A、在炼钢厂中，把熔化的钢水浇入圆柱形模子，模子沿圆柱的中心轴高速旋转，钢水由于受到离心力的作用趋于周壁，形成无缝钢管B、在燃气灶中，安装有电子点火器，接通电子线路时产生高电压，通过高压放电来点燃气体，点火器的放电电极往往做成球状C、有些合金如锰铜合金和镍铜合金，由于电阻率几乎不受温度变化的影响，常用来制作标准电阻D、为保证电表在运输过程中指针晃动角度过大，不能用导线将两接线柱连起来15、如图所示，开口向下的“┍┑”形框架，两侧竖直杆光滑固定，上面水平横杆中点固定一定滑轮，两侧杆上套着的两滑块用轻绳绕过定滑轮相连，并处于静止状态，此时连接滑块A的绳与水平方向夹角为θ，连接滑块B的绳与水平方向的夹角为2θ，则A、B两滑块的质量之比为（）A、2sinθ：1B、2cosθ：1C、1：2cosθD、1：2sinθ16、某质点做直线运动，运动速率的倒数1v与位移x的关系如图所示。
关于质点运动的下列说法正确的是（）A、质点做匀加速直线运动B、1v–x图线斜率等于质点运动加速度C、四边形BB′C′C面积可表示质点运动时间D、四边形AA′B′B面积可表示质点运动时间17、如图所示，光滑轨道ABCD是大型游乐设施过山车轨道的简化模型，最低点B处的入、出口靠近但相互错开，C是半径为R的圆形轨道的最高点，BD部分水平，末端D点与右端足够长的水平传送带无缝连接，传送带以恒定速度v逆时针转动，现将一质量为m的小滑块从轨道AB上某一固定位置A由静止释放，滑块能通过C点后再经D点滑上传送带，则（）A、固定位置A到B点的竖直高度可能为2RB、滑块在传送带上向右运动的最大距离与传送带速度v有关C、滑块不可能重新回到出发点A处D、传送带速度v越大，滑块与传送带摩擦产生的热量越多18、如图所示，A、B为平行金属板，两板相距为d，分别与电源两极相连，两板的中央各有一小孔M和N。
金卷：2016年高考物理冲刺卷 04(江苏卷)(考试版)
绝密★启用前 2016年高考冲刺卷（4）（江苏卷）物理试题本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分第Ⅰ卷（共9小题，共31分）一、单项选择题：本题共5小题，每小题3分，共15分，每小题只有一个选项符合题意。
1．轻杆的一端安装有一个小滑轮P ，用手握住杆的另一端支持着悬挂重物的绳子，如图所示．现保持滑轮的位置不变，使杆向下转动一个角度到虚线位置，则下列关于杆对滑轮P 的作用力的判断正确的是()A ．变大B ．不变C ．变小D ．无法确定 2．如图所示，内壁光滑的圆锥筒的轴线垂直于水平面，圆锥筒固定．．不动，两个质量不等．．的小球A 和B 紧贴着内壁分别在图中所示的水平面内做匀速圆周运动，则()A ．球A 的角速度一定大于球B 的角速度B ．球A 的线速度一定大于球B 的线速度C ．球A 的运动周期一定小于球B 的运动周期D ．球A 对筒壁的压力一定大于球B 对筒壁的压力3．玩具弹力球（如图）具有较好的弹性，碰撞后能等速反向弹回。
一小孩将弹力球举高后由静止释放做自由落体运动，与水平地面发生碰撞，弹力球在空中往返运动。
若从释放弹力球时开始计时，且不计弹力球与地面发生碰撞的时间和空气阻力，则弹力球运动的速度时间--图线是()4．图6是用电流传感器（电流传感器相当于电流表，其电阻可以忽略不计）研究自感现象的实验电路，电源的电动势为E ，内阻为r ，自感线圈L 的自感系数足够大，其直流电阻值大于灯泡D 的阻值，在t =0时刻闭合开关S ，经过一段时间后，在t =t 1时刻断开开关S 。
在图7所示的图象中，可能正确表示电流传感器记录的电流随时间变化情况的是()5．如图所示，水平绷紧的传送带AB 长L=8m ，始终以恒定速率v 1=4m/s 顺时针运行．初速度大小为v 2=6m/s 的小物块（可视为质点）从与传送带等高的光滑水平地面上经A 点向左滑上传送带．小物块的质量m=1kg ，物块与传送带间动摩擦因数μ=0.4，g 取10m/s 2．下列说法正确的是()A ．小物块可以到达B 点B ．小物块不能到达B 点，但可返回A 点，返回A 点时速度为6m/sC ．小物块在传送带上运动时，因相互间摩擦产生的热量为50JD ．小物块向左运动速度减为0时相对传送带滑动的距离达到最大二、多项选择题：本题共4小题，每小题4分，共计16分，每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分。

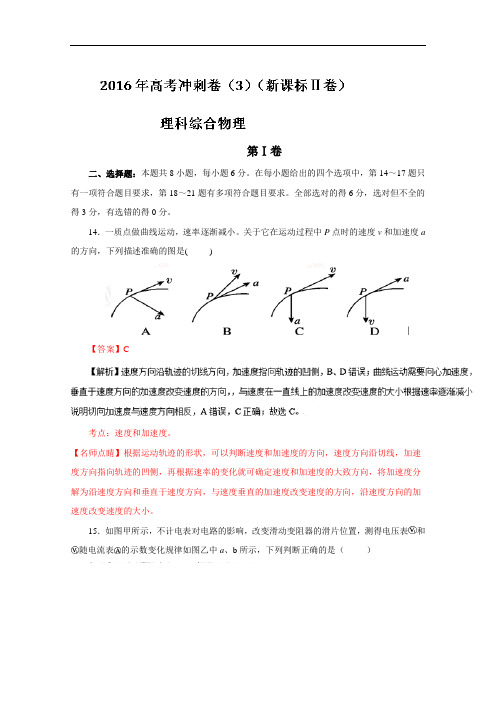

(新课标Ⅱ卷)2016年高考物理冲刺卷 03(解析版) Word版
第Ⅰ卷二、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14．一质点做曲线运动，速率逐渐减小。
关于它在运动过程中P点时的速度v和加速度a 的方向，下列描述准确的图是()【答案】C考点：速度和加速度。
【名师点睛】根据运动轨迹的形状，可以判断速度和加速度的方向，速度方向沿切线，加速度方向指向轨迹的凹侧，再根据速率的变化就可确定速度和加速度的大致方向，将加速度分解为沿速度方向和垂直于速度方向，与速度垂直的加速度改变速度的方向，沿速度方向的加速度改变速度的大小。
15．如图甲所示，不计电表对电路的影响，改变滑动变阻器的滑片位置，测得电压表和随电流表的示数变化规律如图乙中a、b所示，下列判断正确的是（）①图线a 的延长线与纵轴交点的坐标值等于电源电动势②图线b 斜率的绝对值等于电源的内阻③图线a 、b 交点的横、纵坐标之积等于此状态下电源的输出功率④图线a 、b 交点的横、纵坐标之积等于此状态下电阻R 0消耗的功率A ．① ③B ．① ④C ．① ③④D ． ②③【答案】C考点：全电路欧姆定律。
【名师点晴】在全电路欧姆定律的规律中，路端电压与电流的图像中，图线与纵轴电压的交点就是电源的电动势，与横轴电流的交点就是短路电流，由其大小可以计算电源的内阻；再画出外电路电阻的图线，它过原点，其交点表示电路中的路端电压与电流，其乘积表示电源的输出功率。
16.如图所示，长为2L 的直导线拆成边长相等、夹角为60°的V 形，并置于与其所在平面相垂直的匀强磁场中，磁场的磁感应强度为B ，当在该导线中通以大小为I 的电流时，该V 形通电导线受到的安培力大小为（ ）A 、0B 、0.5BILC 、BILD 、2BIL【答案】C【解析】根据左手定则可得两根直导线受到的安培力都是垂直导线斜向上，故两安培力的夹角为120°，12,F BIL F BIL ==，根据力的合成可得两力的合力为F BIL =，故C 正确； 考点：考查了安培力的计算，力的合成【名师点睛】由安培力公式F BIL =进行计算，注意式中的L 应为等效长度17.如图所示，水平绷紧的传送带AB 长L=8m ，始终以恒定速率v 1=4m/s 顺时针运行．初速度大小为v2=6m/s的小物块（可视为质点）从与传送带等高的光滑水平地面上经A点向左滑上传送带．小物块的质量m=1kg，物块与传送带间动摩擦因数μ=0.4，g取10m/s2．下列说法正确的是（）A．小物块可以到达B点B．小物块不能到达B点，但可返回A点，返回A点时速度为6m/sC．小物块在传送带上运动时，因相互间摩擦产生的热量为50JD．小物块向左运动速度减为0时相对传送带滑动的距离达到最大【答案】C考点：功能关系、匀变速直线运动的位移与时间的关系、牛顿第二定律【名师点睛】物体由于惯性冲上皮带后，从右端滑上传送带时，可以先匀减速运动到速度为0再反向加速后匀速，也可以一直减速，分情况进行讨论即可解题，本题关键是对于物体运动过程分析，物体可能一直减速，也有可能先减速后匀速运动，也可能先减速后加速再匀速运动，难度适中。
【推荐】江苏省2016年高考物理复习试题：冲刺卷七 磁场及带电粒子在磁场中的运动 Word版含答案
冲刺卷七磁场及带电粒子在磁场中的运动满分：100分时间：60分钟一、单项选择题(本题共4小题，每小题6分，共24分。
每小题只有一个选项符合题意。
)1．(2015·云南第一次统一检测)如图所示，五根平行的长直导体棒分别过竖直平面内的正方形的四个顶点和中心，并和该正方形平面垂直，各导体棒中均通有大小相等的电流，方向如图所示，则中心处的导体棒受到其余四根导体棒的磁场力的合力方向是()A．竖直向上B．竖直向下C．水平向左D．水平向右2．(2015·云南模拟)如图所示，两平行光滑金属导轨固定在绝缘斜面上，导轨间距为L，劲度系数为k的轻质弹簧上端固定，下端与水平直导体棒ab相连，弹簧与导轨平面平行并与ab垂直，直导体棒垂直跨接在两导轨上，空间存在垂直导轨平面斜向上的匀强磁场。
闭合开关S后导体棒中的电流为I，导体棒平衡时，弹簧伸长量为x1；调转图中电源极性，使导体棒中电流反向，导体棒中电流仍为I，导体棒平衡时弹簧伸长量为x2。
忽略回路中电流产生的磁场，则匀强磁场的磁感应强度B的大小为()A.kIL(x1＋x2) B.kIL(x2－x1)C.k2IL(x2＋x1) D.k2IL(x2－x1)3．(2015·云南第一次统一检测)如图所示，直线MN上方有垂直纸面向里的匀强磁场，电子1从磁场边界上的a点垂直MN和磁场方向射入磁场，经t1时间从b点离开磁场。
之后电子2也由a点沿图示方向以相同速率垂直磁场方向射入磁场，经t2时间从a、b连线的中点c离开磁场，则t1t2为()A.23B．2 C.32D．34．(2015·郑州质量预测)如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角，该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角。
已知磁场Ⅰ、Ⅱ的磁感应强度大小分别为B1、B2，则B1与B2的比值为()A．2cos θB．sin θC．cos θD．tan θ二、多项选择题(本题共4小题，每小题7分，共计28分。
江苏扬州市2016届高三四模试题(5月)物理
扬州市2015-2016学年度高三第四次模拟测试物 理 试 题 2016．05本试卷共15题，满分为120分，考试时间100分钟一、单项选择题：本题共5小题，每小题3分，共15分．每小题只有一个．．．．选项符合题意．选对的得 3 分，错选或不答的得 0 分．1．学习物理除了知识的学习外，还要领悟并掌握处理物理问题的思想与方法．下列关于物理学中的思想方法，叙述正确的是A ．伽利略在研究自由落体运动时采用了微元法B ．在探究求合力方法的实验中使用了理想实验法C ．在探究决定导线电阻大小的因素实验中采用了控制变量法D ．法拉第在研究电磁感应现象时运用了等效替代的思想2．2015年7月14日，“新视野”号太空探测器近距离飞掠冥王星．冥王星与其附近的另一星体卡戎可视为双星系统，同时绕它们连线上的O 点做匀速圆周运动．O 点到冥王星的距离为两者连线距离的八分之一，下列关于冥王星与卡戎的说法正确的是 A ．质量之比为8∶1 B ．向心力大小之比为1∶7 C ．角速度大小之比为 1∶7 D ．线速度大小之比为1∶7 3．将一质量为m 的小球靠近墙面竖直向上抛出，图甲是向上运动小球的频闪照片，图乙是下降时的频闪照片，O 是运动的最高点，甲、乙两次的闪光频率相同．重力加速度为g ．假设小球所受阻力大小不变，则可估算小球受到的阻力大小约为 A ．mg B ．13mg C ．12mg D ．110mg4．如图所示， A 、B 、C 为直角三角形的三个顶点，∠A=30°，D 为AB 的中点，负点电荷Q 位于D 点．A 、B 、C 三点的电势分别用A ϕ、B ϕ、C ϕ表示，下列说法正确的是 A ．C ϕ大于A ϕB ．A 、B 两点电场强度相同C ．负检验电荷在BC 连线上各点具有的电势能都相等二、多项选择题：本题共 4 小题，每小题 4 分，共16 分．每小题有多个选项符合题意．全部选对的得 4 分，选对但不全的得 2 分，错选或不答的得 0 分．6．如图所示，高为H 的塔吊臂上有一可以沿水平方向运动的小车A ，小车A 下的绳索吊着重物B ．在小车A 与物体B 以相同的水平速度沿吊臂向右匀速运动的同时，绳索将重物B 向上吊起，A 、B 之间的距离以2d H t =-规律随时间t 变化，则在上述过程中A ．绳索受到的拉力不断增大B ．绳索对重物做功的功率不断增大C ．重物做速度大小不断增大的曲线运动D ．重物做加速度大小不断减小的曲线运动7．钳形电流表的外形和结构如图甲所示．图甲中电流表的读数为0.9 A ，图乙中用同一电缆线绕了3匝，则 A ．这种电流表能测出交变电流的有效值 B ．这种电流表既能测直流电流，又能测交变电流 C ．这种电流表能测交变电流，图乙的读数为0.3A D ．这种电流表能测交变电流，图乙的读数为2.7 A8．如图所示电路中，电源电动势为E （内阻不可忽略），线圈L 的电阻不计．以下判断正确的是A ．闭合S 稳定后，电容器两端电压为EB ．闭合S 稳定后，电容器的a 极板带负电C ．断开S 的瞬间，通过R 1的电流方向向右D ．断开S 的瞬间，通过R 2的电流方向向右9．如图所示，在竖直平面内固定有两个很靠近的同心圆轨道，外圆光滑，内圆粗糙．一质量为m 的小球从轨道的最低点以初速度v 0向右运动，球的直径略小于两圆间距，球运动的轨道半径为R ，不计空气阻力．设小球过最低点时重力势能为零， 下列说法正确的是A ．若小球运动到最高点时速度为0，则小球机械能一定不守恒B ．若经过足够长时间，小球最终的机械能可能为mgR 23C ．若使小球始终做完整的圆周运动，则v 0一定不小于gR 5D ．若小球第一次运动到最高点时速度大小为0，则v 0一定大于gR 4三、简答题：本题分必做题（第10、11题）和选做题（第12题）两部分，共计42分．请将解答填写在答题卡相应的位置． 10．（8分）某同学在用如图甲所示的装置做“探究加速度与物体受力的关系”实验．（1）该同学在实验室找到了一个小正方体木块，用实验桌上的一把游标卡尺测出正方体木块的边长，如图甲所示，则正方体木块的边长为 ▲ cm ．（2）接着用这个小正方体木块把小车轨道的一端垫高，通过速度传感器发现小车刚好做匀速直线运动．设小车的质量为M ，正方体木块的边长为a ，并用刻度尺量出图中AB 的距离为L （a L ，已知θ很小时tan θ≈sin θ），则小车向下滑动时受到的摩擦力为 ▲（3）然后用细线通过定滑轮挂上重物让小车匀加速下滑，不断改变重物的质量m ，测出对应的加速度a ，则下列图像中能正确反映小车加速度a 与所挂重物质量m 的关系的是 ▲5 (cm) 图甲 3 4 5 01011．（10分）实验室有下列器材：灵敏电流计G （内阻约为50Ω）；电压表V （0~3V ，内阻约为10kΩ）； 电阻箱R 1（0~9999Ω）；滑动变阻器R 2（0~100Ω，1.5A ）； 旧干电池一节；导线开关若干．（1）某实验小组先测灵敏电流计的内阻，电路如图甲所示，测得电压表示数为2V ，灵敏电流计示数为4mA ，电阻箱旋钮位置如图乙所示，则灵敏电流计内阻为 ▲ Ω．（2）为将灵敏电流计的量程扩大为原来的10倍，该实验小组将电阻箱与灵敏电流计并联，则应将电阻箱R 1的阻值调为 ▲ Ω．调好后连接成如图丙所示的电路测干电池的电动势和内阻，调节滑动变阻器读出了几组电压表和电流计的示数如下表，请在图丁所（3）由作出的I G －U 图线求得干电池的电动势 E = ▲ V ，内阻r = ▲ Ω．12．【选做题】本题包括A 、B 、C 三小题，请选定两题作答，并在答题卡上把所选题目对应字母后的方框涂满涂黑．如都作答则按A 、B 两小题评分． A ．(选修模块3-3)(12分)（1）关于饱和汽和相对湿度，下列说法中错误的是 ▲A ．使未饱和汽变成饱和汽，可采用降低温度的方法B ．空气的相对湿度越大，空气中水蒸气的压强越接近饱和汽压C ．密闭容器中装有某种液体及其饱和蒸汽，若温度升高，同时增大容器的容积，饱和汽压可能会减小D ．相对湿度过小时，人会感觉空气干燥（2）如图所示，一定质量的理想气体发生如图所示的状态变化，从状态A 到状态B ，在相同时间内撞在单位面积上的分子数 ▲ （选填“增大”、“不变”或“减小”），从状态A 经B 、C 再回到状态A ，气体吸收的热量 ▲ 放出的热量（选填“大于”、“小于”或“等于”） ．甲乙丙 丁/LP（3）已知阿伏加德罗常数为6.0×1023mol -1，在标准状态（压强p 0=1atm 、温度t 0=0℃）下任何气体的摩尔体积都为22.4L ，已知第（2）问中理想气体在状态C 时的温度为27℃，求该气体的分子数．（计算结果取两位有效数字）B ．(选修模块3-4)(12分)（1）下列说法中正确的是 ▲A ．变化的电场一定能够在其周围空间产生变化的磁场从而形成电磁波B ．当观察者向静止的声源运动时，接收到的声音的波长大于声源发出的波长C ．相对论认为时间和空间与物质的运动状态有关D ．泊松亮斑是光的干涉现象，全息照相的拍摄利用了光的衍射原理 （2）如图所示，在某一均匀介质中，A 、B 是振动情况完全相同的两个波源，其简谐运动表达式均为x =0.3sin(200πt ) m ，两波源形成的简谐横波分别沿AP 、BP 方向传播，波速都是500 m/s ．某时刻在P 点两列波的波峰相遇，则简谐横波的波长为▲ m ，介质中P 点的振幅为 ▲ m ．（3）如图所示，ABCD 为一棱镜的横截面，∠A ＝∠B ＝90°，∠C ＝60°，CD 面为镀银的反射面，BC 边长为L ，一束单色光垂直AB 面射入棱镜，从BC 面中点P 射出后垂直射到与水平方向成30°的光屏MN 上，光在真空中速度为c ，求： （1）棱镜材料的折射率；（2）光束在棱镜中传播的时间．C ．(选修模块3-5)(12分)（1）下列说法中正确的是 ▲A ．一定强度的入射光照射某金属发生光电效应时，入射光的频率越高，单位时间内逸出的光电子数就越多B ．各种气体原子的能级不同，跃迁时发射光子的能量（频率）不同，因此利用不同的气体可以制成五颜六色的霓虹灯C ．德布罗意在爱因斯坦光子说的基础上提出物质波的概念，认为只有高速运动的粒子才具有波粒二象性D ．核力将核子束缚在核内，说明核力一定是吸引力（2）已知质子的质量为m 1，中子的质量为m 2，碳核(C 126)的质量为m 3，则碳核(C 126)的比结合能为 ▲ ，碳-14是碳的一种具有放射性的同位素，研究发现外来的宇宙射线与大气作用产生宇宙射线中子，宇宙射线中子和大气中氮核（147N ）起核反应产生碳-14，请写出核反应方程 ▲ ． （3）在列车编组站里，一辆m 1=3.6×104kg 的甲货车在平直轨道上以v 1=2m/s 的速度运动，碰上一辆m 2=2.4×104kg 的静止的乙货车，它们碰撞后结合在一起继续运动，求货车碰撞后运动的速度以及甲货车在碰撞过程中动量的变化量．30° P60°v 1 乙 甲四、计算或论述题：本题共3小题，共47分．解答时应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位．13．（15分）小亮观赏跳雪比赛，看到运动员先后从坡顶水平跃出后落到斜坡上．斜坡长80m，如图所示，某运动员的落地点B与坡顶A的距离L=75m，斜面倾角为37°，忽略运动员所受空气阻力．重力加速度取g=10m/s2，sin37°=0.6，cos37°=0.8．（1）求运动员在空中的飞行时间；（2）小亮认为，无论运动员以多大速度从A点水平跃出，他们落到斜坡时的速度方向都相同．你是否同意这一观点？请通过计算说明理由；（3）假设运动员在落到倾斜雪道上时，靠改变姿势进行缓冲使自己只保留沿斜坡的分速度而不弹起．运动员与斜坡和水平地面的动摩擦因数均为μ=0.4，经过C处运动员速率不变，求运动员在水平面上滑行的最远距离．14．（16分）如图所示，光滑的金属导轨间距为L，导轨平面与水平面成α角，导轨下端接有阻值为R的电阻．质量为m的金属细杆ab与绝缘轻质弹簧相连静止在导轨上，弹簧劲度系数为k，上端固定，弹簧与导轨平面平行，整个装置处在垂直于导轨平面斜向上的匀强磁场中，磁感应强度为B．现给杆一沿导轨向下的初速度v0，杆向下运动至速度为零后，再沿导轨平面向上运动达最大速度v1，然后减速为零，再沿导轨平面向下运动，一直往复运动到静止（金属细杆的电阻为r，导轨电阻忽略不计）．试求：（1）细杆获得初速度的瞬间，通过R的电流大小；（2）当杆速度为v1时，离最初静止位置的距离L1；（3）杆由v0开始运动直到最后静止，电阻R上产生的焦耳热Q．15．（16分）在竖直平面内建立一平面直角坐标系xoy，x轴沿水平方向，如图甲所示．第二象限内有一水平向右的匀强电场，场强为E1．坐标系的第一、四象限内有一正交的匀强电场和匀强交变磁场，电场方向竖直向上，场强E2=12E1，匀强磁场方向垂直纸面．处在第三象限的发射装置（图中未画出）竖直向上射出一个比荷qm=102C/kg的带正电的粒子（可视为质点），该粒子以v0=4m/s的速度从－x上的A点进入第二象限，并以v1=8m/s 速度从＋y上的C点沿水平方向进入第一象限．取粒子刚进入第一象限的时刻为0时刻，磁感应强度按图乙所示规律变化（以垂直纸面向外的磁场方向为正方向），g=10 m/s2．试求：（1）带电粒子运动到C 点的纵坐标值h 及电场强度E 1； （2）＋x 轴上有一点D ，OD=OC ，若带电粒子在通过C 点后的运动过程中不再越过y 轴，要使其恰能沿x 轴正方向通过D 点，求磁感应强度B 0及其磁场的变化周期T 0； （3）要使带电粒子通过C 点后的运动过程中不再越过y 轴，求交变磁场磁感应强度B 0和变化周期T 0的乘积00T B 应满足的关系．扬州市2015/2016学年度高三第四次模拟测试物理试卷参考答案与评分标准一、单项选择题：本题共5小题，每小题3分，共15分．每小题只有一个．．．．选项符合题意．选对的得 3 分，错选或不答的得 0 分． 1．C 2．D 3．B 4．D 5．C 二、多项选择题：本题共 4 小题，每小题 4 分，共16 分．每小题有多个选项符合题意．全部选对的得 4 分，选对但不全的得 2 分，错选或不答的得 0 分． 6．BC 7．AD 8．BC 9．ACD三、简答题：本题分必做题（第10、11题）和选做题（第12题）两部分，共计42分．请将解答填写在答题卡相应的位置．10．（8分）（1）3.150 （3分） （2）MgaL （2分） （3）C （3分） 11．（10分）（1）45 （2分） （2）5 （2分）；如右图所示（2分） （3）1.4 （2分）； 15.5（2分）12．A ．(选修模块3-3)(12分) （1）C （3分）；（2）减小、大于（每空2分）（3）0101V V T T =，解得标准状态下气体的体积为0.91L （2分）A AV n N V ==2.4×1022 （3分）B ．(选修模块3-4)(12分) （1）C （3分）（2）5，0.6（每空2分）丁（3）sin sin in r==2分），3c v n ==（1分）， 1.254L t v c ==（2分）C ．(选修模块3-5)(12分) （1）B （3分）（2）()21236612m m m c +-，114141761n N C H +→+（每空2分）（3）对整个系统，碰撞过程动量守恒，设结合在一起继续运动的速度为v则 1112=()m v m m v + （2分）货车碰撞后运动的速度1112 1.2()m v v m m ==+m/s ， （1分）甲货车的动量的变化量4111 2.8810p m v m v ∆=-=-⨯kg ·m/s （2分）（或“动量变化量大小为42.8810⨯ kg ·m/s ，方向向左”，同样给2分）四、计算或论述题：本题共3小题，共47分．解答时应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分． 13．（15分）解析：（1）︒=37sin L h 221gt h =解得：s t 3= （4分） （2）设在斜坡上落地点到坡顶长为L ，斜坡与水平面夹角为α，则运动员运动过程中的竖直方向位移sin h L α=，水平方向位移cos x L α=，运动时间由212h gt =得t =由此得运动员落到斜坡时，速度的水平方向分量x xv t==，速度的竖直方向分量y v gt ==，实际速度与水平方向夹角为tan 2tan yxv v βα==，由此可说明，速度方向与初速度无关，只跟斜坡与水平面的夹角α有关。
2016年高考江苏卷物理试题(含答案).pdf
（D）将检验电荷从A点沿不同路径到B点，电场力所做的功不同
4.一自耦变压器如图所示，环形铁芯上只饶有一个线圈，将其接在a、b间作为原线圈。通过滑动触头取该线圈的一
部分，接在c、d间作为副线圈。在a、b间输入电压为U1的交变电流时，c、d间的输出电压为U2，在将滑动触头从M点顺
时针旋转到N点的过程中
（C）若猫增大拉力，鱼缸受到的摩擦力将增大
（D）若猫减小拉力，鱼缸有可能滑出桌面
第II卷
10．（8分）小明同学通过实验探究某一金属电阻的阻值R随温度t的变化关系．已知该金属电阻在常温下的阻值约
10 Ω，R随t的升高而增大．实验电路如图所示，控温箱用以调节金属电阻的温值．
实验时闭合S，先将开关K与1端闭合，调节金属电阻的温度，分别记下温度t1，t2，…和电流表的相应示数
迹，则B的运动轨迹是
（A）①
（B）②
（C）③
（D）④
3.一金属容器置于绝缘板上，带电小球用绝缘细线悬挂于容器中，容器内的电场线分布如图所示。容器内表面为等
势面，A、B为容器内表面上的两点，下列说法正确的是
（A）A点的电场强度比B点的大
（B）小球表面的电势比容器内表面的低
（C）B点的电场强度方向与该处内表面垂直
根据E>W0判断，纳、钾、铷能发生光电效应． 13．（1）法拉第电磁感应定律E=BLv，代入数据得E=1.54 V （2）不能，因为穿过闭合回路的磁通量不变，不产生感应电流． （3）在地球表面有 匀速圆周运动 解得，代入数据得h≈4×105 m（数量级正确都算对） 14．（1）支持力的大小N=mgcos α （2）根据几何关系sx=x·(1cos α)，sy=x·sin α 且s=解得s=（3）B的下降高度sy=x·sin α 根据机械能守恒定律 根据速度的定义得， 则 解得 15．（1）粒子运动半径为R时 且 解得 （2）粒子被加速n次达到动能Em，则Em=nqU0 粒子在狭缝间做匀加速运动，设n次经过狭缝的总时间为Δt 加速度 匀加速直线运动 由，解得 (3)只有在 0 ~时间内飘入的粒子才能每次均被加速 则所占的比例为 由,解得
(新课标Ⅱ卷)2016年高考物理冲刺卷 06(原卷版) Word版
2016年高考冲刺卷（6）（新课标Ⅱ卷）理科综合物理试题第Ⅰ卷二、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14～17题只有一项符合题目要求，第18～21题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
14．如图所示，为某一运动的物体的y-x图象。
已知该物体在x方向做匀速直线运动，则下列关于物体在y方向可能的运动情况描述（图线），正确的是（）15．如图所示，甲是远距离输电线路的示意图，乙是发电机输出电压随时间变化的图像，则A．发电机输出交流电的电压有效值是500 VB．用户用电器上交流电的频率是100 HzC．输电线的电流只由降压变压器原副线圈的匝数比决定D．保持升压变压器原线圈匝数不变，增加副线圈匝数，可减少输电线上损失的功率16．减速带是交叉路口常见的一种交通设施，车辆驶过减速带时要减速，以保障行人的安全。
当汽车前轮刚爬上减速带时，减速带对车轮的弹力为F，下图中弹力F画法正确且分解合理的是（）17．如图所示，已知带电荷量均为+Q的点电荷M、N固定不动且连线水平，检验电荷P 可在M、N连线的中垂面内绕中心点O做匀速圆周运动，重力忽略不计。
则（）A．圆轨道上各点的电势处处不相等B．P可能带正电，也可能带负电C．P做圆周运动的半径越小，线速度一定越大D．P做圆周运动的半径越小，角速度一定越大18．极地卫星的运行轨道平面通过地球的南北两极（轨道可视为圆轨道）。
如图所示，若某极地卫星从北纬30°的正上方按图示方向第一次运行至南纬60°正上方，所用时间为t，已知地球半径为R（地球可看做球体），地球表面的重力加速度为g，引力常量为G，由以上条件可知（）A BC D．卫星距地面的高度R19．磁流体发电是一项新兴技术.如图所示，平行金属板之间有一个很强的磁场，将一束含有大量正、负带电粒子的等离子体，沿图中所示方向喷入磁场.图中虚线框部分相当于发电机.把两个极板与用电器相连，则（）A．用电器中的电流方向从A到BB．用电器中的电流方向从B到AC．若只增大磁场，发电机的电动势增大D．若只减小喷入粒子的速度，发电机的电动势增大20．高速公路长下坡路段刹车失灵车辆可以驶离行车道，转入行车道外侧增设的安全减速专用上斜坡避险车道，某避险车道的上斜坡与水平面夹角为37°，斜坡长50m，某汽车进入该避险车道入口时速度达到90km/h，假设汽车动力为零，所受摩擦阻力为车重的0.3倍，重力加速度g取10m/s2，sin37°=0.6，cos37°=0.8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2016届江苏省高考物理冲刺模拟卷 05（解析版） 本试卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分第Ⅰ卷(共9小题，共31分)一、单项选择题：本题共5小题，每小题3分，共15分，每小题只有一个选项符合题意。
1．“嫦娥三号”的环月轨道可近似看成是圆轨道。
观察“嫦娥三号”在环月轨道上的运动，发现每经过时间t 通过的弧长为l ，该弧长对应的圆心角为θ （弧度），如图所示。
已知引力常量为G ，由此可推导出月球的质量为( )A ．32l G t θB ．32l Gt θC ．2l G t θD ．22l G t θ【答案】A2．人用绳子通过定滑轮拉物体A ，A 穿在光滑的竖直杆上，当以速度v 0匀速地拉绳使物体A 到达如图所示位置时，绳与竖直杆的夹角为θ，则物体A 实际运动的速度是()A ．v 0sin θB ．v 0sin θC ．v 0cos θD ．v 0cos θ【答案】 D嫦娥三号l3．如图表示洛伦兹力演示仪，用于观察运动电子在磁场中的运动，在实验过程中下列选项错误．．的是( )A．不加磁场时电子束的径迹是直线B．加磁场并调整磁感应强度电子束径迹可形成一个圆周C．保持磁感应强度不变，增大出射电子的速度，电子束圆周的半径减小D．保持出射电子的速度不变，增大磁感应强度，电子束圆周的半径减小【答案】C【解析】试题分析：当不加磁场时，由于电子束不受洛伦兹力作用，所以不会发生偏转，故轨迹为直线，A正确；当施加磁场时，受到的洛伦兹力与速度方向垂直，所以粒子做圆周运动，故电子束径迹可形成一个圆周，B正确；根据公式mvrqB可得磁感应强度不变，增大出射电子的速度，电子束圆周的半径增大，保持出射电子的速度不变，增大磁感应强度，电子束圆周的半径减小；C错误D正确；【名师点睛】电子在匀强磁场中垂直于磁场运动时，由洛伦兹力作用下，提供向心力，从而做匀速圆周运动，但是洛伦兹力和速度垂直，不做功，另外需要对粒子在磁场中运动的半径公式和周期公式灵活掌握。
4．从地面上以初速度v竖直上抛一质量为m的小球，若运动过程中受到的阻力与其速率成正比，小球运动的速率随时间变化的规律如图所示，小球在t 1时刻到达最高点后再落回地面，落地速率为v 1，且落地前小球已经做匀速运动，已知重力加速度为g ，下列关于小球运动的说法中不正确．．．的是( )A ．t 1时刻小球的加速度为gB ．在速度达到1v 之前小球的加速度一直在减小C ．小球抛出瞬间的加速度大小为g v v )1(10D ．小球加速下降过程中的平均速度小于21v【答案】 D5．如图8所示，在光滑绝缘水平面上，两个带等量正电的点电荷分别固定在A 、B 两点，O 为AB 连线的中点，MN 为AB 的垂直平分线。
在MN 之间的C 点由静止释放一个带负电的小球（可视为质点），若不计空气阻力，则( )A ．小球从C 点沿直线MN 向N 端运动，先做匀加速运动，后做匀减速运动B ．小球从C 点运动至距离该点最远位置的过程中，其所经过各点的先电势先降低后升高 C ．小球从C 点运动至距离该点最远位置的过程中，其电势能先减小后增大D ．若在小球运动过程中，两个点电荷所带电荷量同时等量地缓慢增大，则小球往复运动过程中的振幅将不断增大【答案】C二、多项选择题：本题共4小题，每小题4分，共计16分，每小题有多个选项符合题意，全部选对的得4分，选对但不全的得2分，错选或不答的得0分。
6．如图7所示，A 1和A 2是两个规格完全相同的灯泡，A 1与自感线圈L 串联后接到电路中，A 2与可变电阻串联后接到电路中。
先闭合开关S ，缓慢调节电阻R ，使两个灯泡的亮度相同，再调节电阻R 1，使两个灯泡都正常发光，然后断开开关S 。
对于这个电路，下列说法中正确的是( )A ．再闭合开关S 时，A 2先亮，A 1后亮B ．再闭合开关S 时，A 1和A 2同时亮图8图7C ．再闭合开关S ，待电路稳定后，重新断开开关S ，A 2立刻熄灭，A 1过一会儿熄灭D ．再闭合开关S ，待电路稳定后，重新断开开关S ，A 1和A 2都要过一会儿才熄灭 【答案】AD7．如图1所示，物体A 以速度v 0做平抛运动，落地时水平方向的位移和竖直方向的位移均为L ，图1中的虚线是A 做平抛运动的轨迹。
图2中的曲线是一光滑轨道，轨道的形状与图1中的虚线相同。
让物体B 从轨道顶端无初速下滑，B 下滑过程中没有脱离轨道。
物体A 、B 都可以看作质点。
重力加速度为g 。
则下列说法正确的是()A ．A 、B 两物体落地时的速度方向相同 B ．A 、B 两物体落地时的速度大小相等C ．物体B 落地时水平方向的速度大小为52gLD ．物体B 落地时重力的瞬时功率为gL mg 2⋅ 【答案】 AC 【解析】试题分析：运动速度的方向沿着运动轨迹的切线方向，由于两个运动轨迹相同，因此落地时速度方向相同，A 正确；开始运动时，A 有初速度，而B 从静止开始运动，在下落的过程中机械能守恒，因此落地时A 的速度大于B 的速度，B 错误；A 物体下落过程中，0L v t =，212L gt =，y v gt =，可得02y v v =速度与水平方向夹角为θ，则cos θ==，而sin θ==；而B 下落时，根据机械能守恒定律，212mgL mv =，因此落地时的水平速度大小为cos v θ=C 正确，B 落地时重力的瞬时功率功率P=sin 2mgv θ=，D 错误。
8．如图所示电路，电源内阻不可忽略。
开关S 闭合后，在变阻器R o 的滑动端向下滑动的过程中()A ．电压表与电流表的示数都减小B ．电压表的示数减小，电流表的示数增大C ．电阻R 1消耗的电功率增大D ．电源内阻消耗的功率减小 【答案】AC【名师点晴】通过电路中外电阻的变化，由欧姆定律，串联电路的电压分配规律判断出其他物理量的变化，从而确定电路中电压表与电流表示数的变化，再确定电阻的电功率的变化；动态电路关键要抓住外电阻的变化，从而确定电路中电流的变化，进而确定其他物理量的变化。
9．如图10所示，劲度系数为k 的轻弹簧的一端固定在墙上，另一端与置于水平面上质量为m 的物体A 接触，但未与物体A 连接，弹簧水平且无形变。
现对物体A 施加一个水平向右的瞬间冲量，大小为I 0，测得物体A 向右运动的最大距离为x 0，之后物体A 被弹簧弹回最终停在距离初始位置左侧2x 0处。
已知弹簧始终在弹簧弹性限度内，物体A 与水平面间的动摩擦因数为μ，重力加速度为g ，下列说法中正确的是( )A ．物体A 整个运动过程，弹簧对物体A 的冲量为零B ．物体A 向右运动过程中与弹簧接触的时间一定小于物体A 向左运动过程中与弹簧接触的时间C ．物体A向左运动的最大速度m v =D ．物体A 与弹簧作用的过程中，系统的最大弹性势能E p =0202mgx μmI - 【答案】BD图10第Ⅱ卷(共6题，共89分)三、简答题：本题分必做题(第10、11题)和选做题(第12题)两部分，共42分，请将解答填写在答题卡相应的位置。
必做题：R的阻值，某同学利用传感器设计了10．(8分)为了测定电源电动势E的大小、内电阻r和定值电阻如图甲所示的电路，闭合电键S，调节滑动变阻器的滑动触头P向某一方向移动时，通过电压传感器1、电压传感器2和电流传感器测得数据，用计算机分别描绘了如图乙所示的M、N两条U-I直线，请回答下列问题：⑴根据图乙中的M、N两条直线可知；A．直线M是根据电压传感器1和电流传感器的数据绘得的B．直线M是根据电压传感器2和电流传感器的数据绘得的C ．直线N 是根据电压传感器1和电流传感器的数据绘得的D ．直线N 是根据电压传感器2和电流传感器的数据绘得的⑵图乙中两直线M 、N 交点处所对应的电路中的工作状态是__________ A ．滑动变阻器的滑头P 滑到了最左端 B ．电源的输出功率最大 C ．定值电阻0R 上消耗的功率为0.5W D ．电源的效率达到最大值 ⑶根据图乙可以求得定值电阻0R =_________Ω。
⑷电源电动势E=________V ，内电阻r=__________Ω。
【答案】 ⑴BC ；⑵ABC ；⑶2Ω；⑷1.5V ，1Ω。
【名师点睛】关键是知道定值电阻的U-I 图线是正比图线，电源的U-I 图线是向下倾斜的图线；两个图线的交点是将电阻和电源直接相连时电路中的电压和电流值；定值电阻的U-I 图线是正比图线，斜率表示电阻；电源的U-I 图线的纵轴截距表示电动势，斜率表示内电阻11．(10分)如图1所示，某学生小组借用“探究加速度与力、质量的关系”的实验装置，进行“探究合外力做功和动能变化的关系”的实验：⑴实验明使小车在砝码和托盘的牵引下运动，以此定量探究细绳拉力做功与小车动能变化的关系。
①实验准备了打点计时器及配套的电源、导线、复写纸及图1所示的器材。
若要完成该实验，必需的实验器材还有_________________。
图1②为达到平衡摩擦力的目的，取下细绳和托盘，通过调节垫片的位置，改变长木板倾斜程度，根据打出的纸带判断小车是否做_________运动。
③实验开始时，先调节木板上定滑轮的高度，使牵引小车的细绳与木板平行。
这样做的目的是____（填字母代号）。
A ．避免小车在运动过程中发生抖动B ．可使打点计时器在纸带上打出的点迹清晰C ．可以保证小车最终能够实现匀速直线运动D ．可在平衡摩擦力后使细绳拉力等于小车受的合力 ⑵连接细绳及托盘，放入砝码，通过实验得到图2所示的纸带。
纸带上O 为小车运动起始时刻所打的点，选取时间间隔为0.1s 的相邻计数点A 、B 、C 、D 、E 、F 、G 。
实验时测得小车的质量为M =200g ，小车所受细绳的拉力为F =0.2N 。
各计数点到O 的距离为s ，对应时刻小车的瞬时速度为v ，小车所受拉力做的功为W ，小车动能的变化为k E ∆。
请计算前补填表中空格（结果保留小数点后四位）。
分析上述数据可知：在实验误差允许的范围内 。
⑶这个小组在之前的一次实验中分析发现拉力做功总是要比小车动能增量明显大一些。
这一情况可能是下列个些原因造成的______________（填字母代号）。
A ．在接通电源的同时释放了小车B ．小车释放时离打点计时器太近C ．平衡摩擦力时长木板倾斜程度不够D ．平衡摩擦力时长木板倾斜程度过大⑷实验小组进一步讨论认为可以通过绘制2v s -图线来分析实验数据。
请根据表中各计数点的实验数据在图中标出对应的坐标点，并画出2v s -图线。
分析2v s ∆-图线为一条通过原点的直线，直线的斜率如果在实验误差允许的范围内等于理论值，也可以得出相同的结论。
这种方案中直线斜率表达式为k =____________（用题目中相关物理量字母表示）。
