防盗门的接线方法
钢制防盗门施工方法
钢制防盗门施工方法
（1）工艺流程：
划线定位→门洞口处理→门框内灌浆→门框就位和临时固定→门框固定→门框与墙体间隙间的处理→清理→门扇安装→五金配件安装
（2）弹线定位：
按设计要求尺寸、标高和方向，画出门框框口位置线。
（3）门洞口处理：
安装前检查门洞口尺寸，偏位、不垂直、不方正的要进行剔凿或抹灰处理。
（4）门框内灌浆：
对于钢质防盗门，需要在门框内填充水泥素浆或C20细石混凝土。
填充前应先把门关好，将门扇开启面的门框与门扇之间的防漏孔塞上塑料盖后，方可进行填充。
填充水泥不能过量，防止门框变形影响开启。
（5）门框就位和临时固定：
先拆掉门框下部的固定板，将门框用木楔临时固定在洞口内，经校正合格后，固定木楔。
凡框内高度比门扇的高度大于30mm者，洞口两侧地面须设留凹槽。
门框一般埋入±O.OOm标高以下20mm，须保证框口上下尺寸相同，允许误差＜1.5mm,对角线允许误差＜2mm。
（6）门框固定：
钢质门采用1.5mm厚镀锌连接件固定。
连接件与墙体固定可采用膨胀螺栓、射钉或与预埋或后置的铁件焊接的方式进行。
不论采用何种连接方式，每边均不应少于3个连接点，且应牢固连接。
（7）门框与墙体间隙间的处理：
门框周边缝隙，用1:2的水泥砂浆或强度不低于C20的细石混凝土嵌缝牢固，应保证与墙体结成整体；经养护凝固后，再粉刷洞口及墙体。
门框与墙体连接处打建筑密封胶。
（8）门扇及五金配件安装：
粉刷完成后，安装门扇、五金配件及有关防火、防盗装置。
门扇关闭后，门缝应均匀平整，开启自由轻便，不得有过紧、过松和反弹现象。
防盗门安装施工方案
防盗门安装施工方案一、工程概况本工程为西城美苑一期高层24#楼工程, 本工程位于解放西路与普济路交汇处,混凝土剪力墙结构, 11.5层, 建筑面积11730M2。
二、施工准备1.材料及主要机具:1.1 防盗门: 规格、型号应符合设计要求, 用应有出厂合格证。
1.2 防盗门所用的五金配件, 应与门型号相匹配, 采用五金喷塑铰链, 并用塑料盒装饰。
1.3 门密封采用橡胶密封胶条, 断面尺寸和形状均应符合设计要求。
1.4 门连接采用塑料插接件螺钉, 把手的材质应按图纸要求而定。
1.5 焊条的型号根据施焊铁件的厚度决定, 并应有产品的合格证。
1.6 嵌缝材料、密封膏的品种、型号应符合设计要求。
1.7 325号以上普通水泥或矿渣水泥。
中砂过5mm筛, 筛好备用。
豆石少许。
1.8 防锈漆、铁纱（或铝纱）、压纱条、自攻螺丝等配套准备。
1.9 膨胀螺栓: 塑料垫片, 钢钉等备用。
1.10 主要机具: 螺丝刀、粉线包、托线板、线坠、扳手、手锤、钢卷尺、塞尺、毛刷、刮刀、扁铲、铁水平、丝锥、笤帚。
冲击电钻、射钉枪、电焊机、面罩、小水壶等。
2 作业条件:2.1 结构工程已完, 经过验收达到合格标准, 已办理了工种之间交接检。
2.2 按图示尺寸弹好窗中线及+50cm的标高线, 核对门口预留尺寸及标高是否正确, 如不符, 应提前进行处理。
2.3 检查原结构施工时门两侧预留件的位置是否正确, 是否满足安装需要, 如有问题应及时调整。
2.4 开包检查核对门规格、尺寸和开启方向是否符合图纸要求；检查门框扇角梃有无变形, 玻璃及零附件是否损坏, 如有破损, 应及时修复或更换后方可安装。
2.5 提前准备好安装脚手架, 并搞好安全防护。
三、操作工艺1 工艺流程:弹线找规矩→门洞口处理→门洞口预埋件的核查→拆包检查门质量→按图纸编号运安装地点→防盗门安装→门窗四周嵌缝、填保温→清理→质量检验→成品保护2 弹线找规矩: 在最高层找出门窗口边线, 用大线坠将门窗口边线引到各层, 并在每层门窗口处划线、标注, 对个别不直的口过应进行处理。
甲级防盗门的安装施工方案
一、前言甲级防盗门作为一种安全性能较高的门类产品，广泛应用于住宅、商业、机关单位等场所。
为确保甲级防盗门安装质量，保障使用安全，特制定本安装施工方案。
二、施工准备1. 工具与材料：（1）电钻、螺丝刀、扳手、水平尺、卷尺等工具；（2）甲级防盗门、门框、门扇、锁具、膨胀螺栓、密封胶等材料。
2. 施工人员：具备相关技能和经验的专业施工人员。
三、施工步骤1. 测量与放样（1）测量门洞尺寸，确保甲级防盗门尺寸与门洞相符；（2）在门洞两侧及顶部弹出水平线，确保门框水平安装。
2. 预埋铁件（1）根据门框固定点位置，在墙体上预埋铁件；（2）确保预埋铁件与墙体连接牢固，符合设计要求。
3. 安装门框（1）将门框放置在门洞中，调整水平、垂直度；（2）使用膨胀螺栓将门框与预埋铁件连接，确保连接牢固；（3）调整门框与墙体间的缝隙，填充密封胶。
4. 安装门扇（1）将门扇插入门框，调整门扇与门框间的缝隙；（2）安装门扇上的合页，确保门扇开启灵活；（3）安装门锁、把手等配件。
5. 调试与验收（1）调整门扇开启角度，确保开启顺畅；（2）测试门锁、把手等配件，确保其功能正常；（3）检查门框与墙体间的缝隙，确保密封性良好。
四、注意事项1. 安装过程中，确保施工人员佩戴安全帽、手套等防护用品；2. 遵循操作规程，确保施工安全；3. 安装过程中，注意保护门框、门扇等部件，避免损坏；4. 安装完成后，进行验收，确保安装质量符合要求。
五、施工周期甲级防盗门安装施工周期约为1-2天，具体周期根据现场实际情况而定。
六、质量保证1. 选用优质甲级防盗门、门框、门扇等材料；2. 按照施工方案进行安装，确保安装质量；3. 安装完成后，进行严格验收，确保满足使用要求。
本方案旨在指导甲级防盗门的安装施工，确保施工质量，提高使用安全。
在实际施工过程中，应根据现场情况进行调整。
防盗门安装规范及标准
防盗门安装规范 及标准
汐,a click to unlimited possibilities
汇报人：汐
汇报时间：20X-XX-XX
防盗门安装前的 准备
防盗门的搬运和 放置
防盗门的安装步 骤
防盗门安装的标 准和要求
防盗门的验收与 保养
防盗门安装前的准备
确认门洞尺寸
测量门洞宽度和 高度，确保符合 防盗门的要求
门扇与门框的搭接宽度
搭接宽度要求：根据 防盗安全级别，门扇 与门框的搭接宽度应 满足一定范围，一般 为5-10mm
搭接宽度测量方法： 使用直尺或塞尺测 量门扇与门框之间 的缝隙宽度，确保 满足要求
搭接宽度调整：如发 现门扇与门框的搭接 宽度不符合要求，应 及时调整，确保安全
搭接宽度注意事项： 在安装过程中，应保 持门扇与门框的垂直 度和水平度，以确保 搭接宽度满足要求
确认门开合自如，无异响或 卡顿现象
防盗门安装的标准和要求
门框对角线尺寸差
防盗门门框对角线尺寸差 应不大于3mm
门框与门扇间隙不应小于 6mm
防盗门开闭力不应大于 50N
防盗门应安装牢固，不得 晃动
门框正侧面垂直度
门框正侧面垂直度偏差≤3mm 门框上、中、下三处垂直度偏差≤2mm 门框对角线长度差≤3mm 门框与墙体之间的缝隙应均匀一致，填充饱满
门扇安装
门扇选择：根据需求选择合适的门扇样式和材质 门扇检查：确保门扇无损坏、变形、缝隙等问题 门扇搬运：小心搬运，避免碰撞和刮伤 门扇安装：按照安装说明将门扇安装在门洞上，调整门缝和开启角度
调整和校正
调整门锁位置，确保锁舌能 够顺利插入
确保门框和门扇的平整度和 垂直度
防盗门安装施工方案

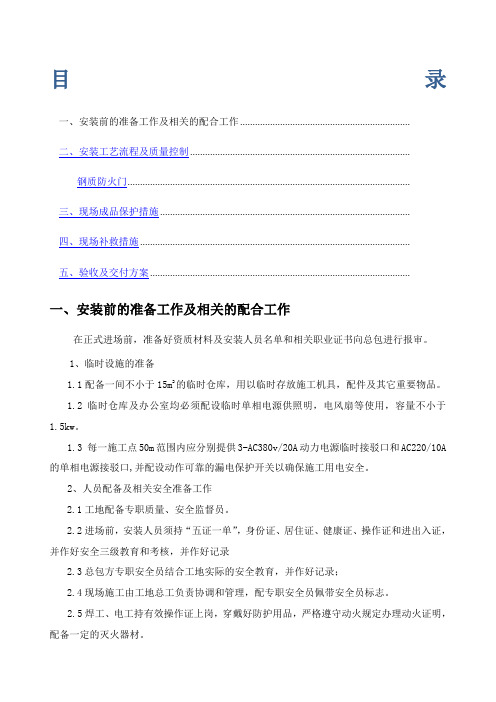

目录一、安装前的准备工作及相关的配合工作 ....................................................................二、安装工艺流程及质量控制 ........................................................................................钢质防火门.................................................................................................................三、现场成品保护措施 ....................................................................................................四、现场补救措施 ............................................................................................................五、验收及交付方案 ........................................................................................................一、安装前的准备工作及相关的配合工作在正式进场前，准备好资质材料及安装人员名单和相关职业证书向总包进行报审。
1、临时设施的准备1.1配备一间不小于15m2的临时仓库，用以临时存放施工机具，配件及其它重要物品。
1.2 临时仓库及办公室均必须配设临时单相电源供照明，电风扇等使用，容量不小于1.5kw。
1.3 每一施工点50m范围内应分别提供3-AC380v/20A动力电源临时接驳口和AC220/10A 的单相电源接驳口,并配设动作可靠的漏电保护开关以确保施工用电安全。
各种门禁系统接线详细图解（含中控）
各种门禁系统接线详细图解（含中控）涛哥安防2020-09-02 57847一、门禁接线方式一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁，断电关锁)。
电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。
门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端(一般接4个端子：12V、GND、DATA0、DATA1)。
如需要联网的话，还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接，另一端和电脑连接，RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。
二、举例：中控门禁机接线示意图锁由门禁专用电源供电1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁)，锁的正极接在门禁专用电源的NC端上;锁的负极接在门禁专用电源的GND端上。
2、中控门禁机接线(如：F2、F201、F8、SC102、SC103、F7等中控门禁机)，中控门禁机的+12V(红色)接门款专用电源+12V;中控门禁门的GND(黑色)接门禁专用电源GND;中控门禁机的NO(蓝色)接门禁专用电源PUSH;中控门禁机的COM(红色)接门禁电源专用电源GND。
注：中控门禁机的GND和COM可以并接在一起，然后同时接到门禁专用电源上的GND上。
锁由中控门禁机直接供电1、锁：锁的正极接在中控门禁机的NC(黄色)端上;锁的负极接在中控门禁机的GND(黑色)端上。
防盗门安装
4．防盗门的安装要点（1）防盗安全门的安装应根据所采用防盗门的种类，采取相适应的安装方法。
（2）防盗安全门的门框可采用膨胀螺栓与墙体固定；也可在砌筑墙体时在洞口处预埋铁件，安装时与门框连接焊牢。
（3）门框与墙体不论采用何种方式连接，每边均不应少于3个连接点，且应牢固连接。
（4）安装防盗安全门前应先测量洞口的规格尺寸，是否与防盗安全门的外框尺寸相符，如发现门洞口尺寸小于防盗门的规格，应将其剔凿至需要尺寸。
（5）安装防盗安全门时应先找直、吊正，尺寸合适后用木楔将其临时固定，并进行调整、校正。
调整时应以门扇外表面为基准平面，检验铁门框安装后是否与门扇平行，如果门框不平行门扇，应调整木楔直至门框与门扇平行为止，无误后方可进行连接锚固。
（6）有的防盗安全门的门框需在框内填充水泥，以提高防盗门的防撬效果。
填充水泥前应先把门关好，并将门扇开启面，门框与门扇之间的防漏孔塞上塑料盖后，方右填充水泥。
填充水泥不能过量，否则会使门框变形，影响门的开启，填充水泥4h后，轻轻打开门扇，用螺丝刀将框内水泥按锁孔部位抠净。
（7）推拉式防盗门安装后应推拉灵活；平开门应开启方便，关闭严密牢固。
（8）安全防盗门的拉手、门锁、观察孔等五金配件必须齐全；多功能防盗门上的密码护锁、电子密码报警系统、门铃传呼等装置，必须有效、完善。
5防盗门安装质量标准（1）钢质防火门的质量和各项性能应符合设计要求。
（2）钢质防火门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。
（3）带有机械装置、自动装置或智能化装置的防火门，其机械装置、自动装置或智能化装置的功能应符合设计要求和有关标准的规定。
（4）钢质防火门的安装必须牢固。
预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。
（5）钢质防火门的配件应齐全，位置应正确，安装应牢固，功能应满足使用要求和防火门的各项性能要求。
（6）一般项目钢质防火门的表面装饰应符合设计要求。
（7）钢质防火门的表面应洁净，无划痕、碰伤。
防盗门的安装施工方案
防盗门的安装施工方案钢质防盗门的连接方式有膨胀螺栓和焊接两种。
膨胀螺栓连接方式适用于门框与墙体之间的连接，焊接方式适用于门扇和门框之间的连接。
连接时应注意螺栓的规格和数量，焊接时应注意焊接位置和焊接质量。
二）木质复合门1、安装工艺流程1.1木质复合门安装工艺流程划线定位之后，将要安装的产品开箱，并对安装位置进行清理）1）、划线定位：按设计图纸规定的尺寸、标高和开启方向，在洞口内弹出门框的安装位置线。
2）、立框校正：门框就位后，应校正其垂直度（门框与地面不垂直度，应≤2mm °）及水平度和对角线，按设计要求调整至安装高度一致，与内、外墙面距离一致，门框上下宽度一致，而后用对拔木楔在门框四角初步定位。
3）、连接固定：门框用M10×10膨胀螺栓临时固定，必须进行复核，以保证安装尺寸准确。
框口上尺寸允许误差应≤1.5mm，对角线允许误差应≤2.0mm。
4）、门安装时，要将门扇装到门框后，调整其位置以及水平度。
5）、在前后、左右、上下六个方向位置正确后，再将膨胀螺栓用扳手扭紧。
6）、堵塞缝隙：门框与墙体连接后，取出对拔木楔，用岩棉或矿棉将门框与墙体之间的周边缝隙堵塞严实，根据门框不同的结构，将门框表面留出槽口，用水泥砂浆（水泥砂浆配合比：M10）抹平压实，或用发泡剂填充饱满，用密封胶封好。
7）、门框灌浆：门框灌浆时，等灌浆硬后，进行调整调整，再将门扇安装上去。
8）、门扇关闭后，缝隙应均匀，表面应平整。
安装后的木质复合门，要求门扇与门框搭接量不小于10.0mm，框扇配合部位内侧宽度尺寸偏差不大于2.0mm，高度偏差不大于2.0mm，对角线长度之差小于3.0mmm，门扇闭和后配合间隙小于3.0mmm，门扇与门框之间的两侧缝隙不大于4.0mm，上侧缝隙不大于3.0mm，双扇门中缝间隙不大于4.0mm。
9）、安装五金：安装门锁、执手及其他装置等，可按照五金的《使用说明书》的要求进行安装，均应达到各自的使用功能。
金属防盗门安装施工
第五章主要分项工程施工方案和技术措施（四）金属防盗门安装施工1、金属防盗门安装（1）施工工序弹线定位→金属防盗门就位→门框安装→门扇安装→五金安装.(2）施工方法A、弹线定位(A）按设计图纸划定门实物位置的尺寸和标高，以门安装位置线为准。
以顶层门安装位置线为主，可用线锤将顶层分出门线垂吊下来，每层按此垂线弹好引线，并弹好垂线。
（B）按设计要求尺寸、标高和方向，划出门框框位置线.B、金属防盗门就位按图纸要求的型号、尺寸及门的开启方向等,将金属防盗门运到安装点,并及时靠垫牢固.C、门框安装（A）先拆掉门框下部的固定板，凡框内高度比门扇的高度大于30mm者，洞口两侧地面须设留凹槽。
门框一般埋入±0。
00标高以下20mm，须保证框口上下尺寸相同，允许误差<1.5mm，对角线允许误差<2mm。
（B）将门框临时固定在洞口,经校正合格后,门框铁脚与预埋铁板焊牢。
D、门扇安装安装门扇、五金配件。
门扇关闭后，门缝均匀平整，开启自由轻便，不得有过紧、过松和反弹现象。
E、五金安装合页距扇上、下端的距离及拉手、门锁距地面的距离应符合规范规定。
（3）控制措施(A）所有位于内墙装饰板上的门必须用挤压成形的铝框缘做框，框缘设在地面饰面以上5mm处，框缘固定到内墙装饰板基础框并与门平齐，框缘拐角采用斜面接合,并用90度金属套管连接，在实现紧密的毛细接合.（B）所有五金能够满足设计上的功能要求与美观要求。
在安装前，确认各门扇的五金配置齐全无误，在金属防盗门扇上的开孔必须精确并事先在工厂加工完毕.（C）金属防盗门框与墙体之间的缝隙填嵌饱满，并采用密封胶密封.密封胶表面光滑、顺直，无裂纹.金属防盗门扇的橡胶密封条或毛毡密封条安装完好，不得脱槽。
2、五金安装（1）施工准备(A)所有五金材料厂牌、型号、规格、形式、颜色等必须与事先呈送核定的样品及核准的完全符合，并须有表面光洁，不得有划痕，其附属的配件，品质与颜色均须与主要部分完全相同。
防盗门的安装施工方案
一.装配工艺流程及质量掌握（一）钢质防盗门装配之前,选择1樘样板门作为样板装配,完成工序后,报请甲方.监理验收和评审后,再持续按请求装配其它产品.1.装配工艺流程（划线定位之后,将要装配的产品开箱,并对装配地位进行清算）1）.划线定位：按设计图纸划定的尺寸.标高和开启偏向,在洞口内弹出门框的装配地位线.2）.立框校订：门框就位后,应校订其垂直度（门框与地面不垂直度,应≤2mm °）及程度度和对角线,按设计请求调剂至装配高度一致,与内.外墙面距离一致,门框高低宽度一致,尔后用对拔木楔在门框四角初步定位.3）.衔接固定：门框用M10×10膨胀螺栓暂时固定,必须进行复核,以包管装配尺寸精确.框口上尺寸许可误差应≤1.5mm ,对角线许可误差应≤2.0mm .4）.门装配时,要将门扇装到门框后,调剂其地位以及程度度.5）.在前后.阁下.高低六个偏向地位精确后,再将膨胀螺栓用扳手扭紧.6）.堵塞裂缝：门框与墙体衔接后,掏出对拔木楔,用岩棉或矿棉将门框与墙体之间的周边裂缝堵塞严实,根据门框不合的构造,将门框概况留出槽口,用水泥砂浆（水泥砂浆合营比：M10）抹平压实,或用发泡剂填充饱满,用密封胶封好.7）.门框灌浆：门框灌浆时,等灌浆硬后,进行调剂调剂,再将门扇装配上去.8）.门扇封闭后,裂缝应平均,概况应平整.装配后的防盗门,请求门扇与门框搭接量不小于10.0mm ,框扇合营部位内侧宽度尺寸误差不大于2.0mm ,高度误差不大于2.0mm ,对角线长度之差小于3.0mmm ,门扇闭和后合营间隙小于 3.0mmm ,门扇与门框之间的两侧裂缝不大于 4.0mm ,上侧裂缝不大于 3.0mm ,双扇门中缝间隙不大于4.0mm .9）.装配五金：装配门锁.执手及其他装配等,可按照五金的《应用解释书》的请求进行装配,均应达到各自的应用功效.10）.清算卫生：装配停止后,应随即将门框.门扇.和洞口四周的污垢等清擦清洁.门现场装配后及落成前要自行检讨是否有划伤,如发明实时修补,列出清单向总包提出.修补的地方,用呵护薄膜做好防护措施,防止污染五金.1. 2衔接方法墙体距离500mm 处设置增强体,并预设衔接件,门框与墙体每边预留15mm ,程度面超出墙面10mm （或按设计请求）,并用膨胀螺栓将门框与墙体衔接,门框周遍用发泡填充.1. 3装配中的留意事项a. 洞口内预埋件的概况,应不低于洞口内墙面,以利衔接.遇有个体低于墙面者,可以垫铁衔接.b. 不设门槛的钢质门,若门框内口高度比门扇高度大30mm 者,则门框下端应埋入地面±0.00标高以下,不小于20mm .c.堵缝发泡在凝固以前,不许可在门框长进行任何功课,以免砂浆松动裂纹,下降密封质量.d. 门框堵塞的断热材料等必须严实.e. 钢质门装配必须包管衔接质量,以使钢质门与墙体稳固地结成一体.f. 钢质门装配必须开关简便,不克不及过松,也不成过紧.g. 装配后,用螺丝刀.将各部位五金件螺丝检讨扭紧.h. 装配好的钢质门,门框扇概况应平整,无显著凹凸现象.门体概况无刷纹.流坠或喷花.黑点等漆病.2.施工进程中的质量掌握2.1施工人员（装配工）应严厉监控各道工序间的自检与互检,施工人员（装配工）在完成当前工序的工作后须进行自检及格后转入下道工序,下道工序实行前,必须经由施工人员（装配工）磨练（互检）及格后,方可持续施工,不然应立刻返工,或通知有关磨练人员处理;2.2施工进程中,由有关磨练人员根据工程的进度.主要性,安插工程巡检,须要时编制磨练筹划,对工程施工质量进行抽检,并做好记载,收集不及格信息,发明不及格,以《工作接洽单》或处理单情势,将不及格信息反馈到工程项目部及各有关部分,由义务部分实时调和改正,须要时,履行《改正和预防措施掌握程序》.二.现场成品呵护措施1.产品运输至现场后,按请求整洁的堆放在响应地位,并派专人负责把守;2.门框装配后,概况都贴呵护膜,防止产品概况划伤,并做响应的标记;3.对于特别部位的产品（如过道.楼梯口等）,1米以下部位将采纳用夹板套封的呵护措施,用木夹板制成3面呵护套,并用夹具固定在门框上,确保产品防止现场的毁伤;4.门扇装配后,门扇概况贴呵护膜;5.五金装配后,将委派专人进行巡查,发明有破坏产品的施工行动,立刻进行禁止,并根据具体的情形进行处理;三.现场解救措施1.如产品在现场发明质量问题或其他影响工程质量的身分,应实时进行调和解理,并采纳解救措施;2.衔接的地方发明松动不牢的实时固定扭紧.3.如门框制造消失误差,按照装配规范进行装配（《钢质防盗门装配技巧规程》）,并进行改正;4.如门扇制造消失误差,按照装配规范进行装配,并进行改正;5.门框和门扇镀锌钢板的焊接部及毁伤部用富锌油漆修补;6.修补部分在修补涂刷时,先要涂防腐化性涂料;7.如五金衬板有误差,因按照五金装配规范进行改正,直至相符请求;8.产品在装配进程中,进行隐藏工程和中央报验,如消失不相符质量请求的,要进行整改;9.每一樘门在进行调试进程中,如发明有不相符机能请求的地方,进行整改.四.验收及交付筹划1.门框装配后,筹划相干报验手续,磨练门框与墙体的衔接等相干工作;2.隐藏工程验收通事后,进行门扇的装配,待门扇装配后,再进行中央报验;3.装配完毕后之每樘产品必须进行试运转,并由质检员进行磨练,及格后方可筹划报验手续.4.装配落成后,实时筹划相干报验手续,将按每批产品《产品移交. 落成单》内容,让甲方签字承认,作为交付根据.。
