曹家沟10KV操作票
将10kVPT停送电操作票

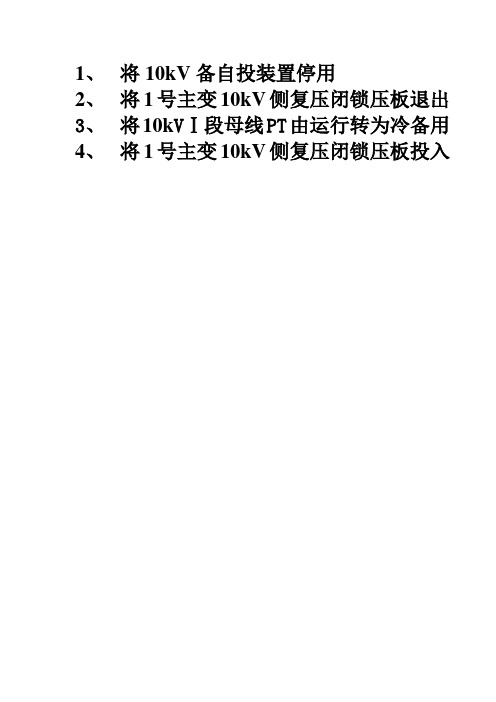

1、将10kV备自投装置停用2、将1号主变10kV侧复压闭锁压板退出3、将10k VⅠ段母线PT由运行转为冷备用4、将1号主变10kV侧复压闭锁压板投入1、退出10kV备自投装置跳1号主变10kV 侧005开关压板2、退出10kV备自投装置跳2号主变10kV 侧024开关压板3、退出10kV备自投装置合10kV分段014开关压板4、投入10kV备自投装置闭锁备自投压板5、将1号主变10kV侧复压闭锁压板退出6、分开10kVⅠ段母线PT A相计量二次电压空开7、分开10kVⅠ段母线PT B 相计量二次电压空开8、分开10kVⅠ段母线PT C相计量二次电压空开9 、分开10kVⅠ段母线PT A相保护二次电压空开10、分开10kVⅠ段母线PT B相保护二次电压空开11 、分开10kVⅠ段母线PT C相保护二次电压空开12、将10kVⅠ段母线PT 007隔离小车由工作位置摇至试验位置13、检查10kVⅠ段母线PT 007隔离小车确已摇至试验位置14 、分开10kVⅠ段母线PT 007隔离小车二次空开15、取下10kVⅠ段母线PT 007隔离小车二次插头16、将10kVⅠ段母线PT 007隔离小车由试验位置拉至检修位置17、检查10kVⅠ段母线PT 007隔离小车确已摇至检修位置18、检查10kV分段014开关确在分闸位置19、检查10 kV分段014小车开关确在工作位置20、检查10kV分段隔离015小车确在工作位置21、检查10 kV分段014开关操作切换开关确在“远方”位置22、检查1号主变、2号主变满足并列运行条件23、合上10kV分段014开关24、检查10kV分段014开关遥测指示正确25、检查10kV分段014开关遥信指示确在合位26、检查10kV分段014开关确已合好27、将10kVⅠ、Ⅱ段母线PT电压并列开关切至投入位置28、检查10kVⅠ、Ⅱ段母线PT电压并列开关遥测信号指示正确29、检查10kVPT电压并列指示灯亮30、将1号主变10kV侧复压闭锁压板投入将10k VⅠ段母线PT由冷备用转为运行。
(完整版)10kV倒闸操作票001
变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票变电站倒闸操作票考试时倒闸操作票各栏按下列规定填写1)单位：兴隆220kV变电站2)编号：从“201110001 ”开始3)发令人：写监考老师4)受令人：写“考试1”5)发令时间：写开始考试时间6)操作开始时间：写开始操作时间7)操作结束时间：写操作结束时间8)单人操作栏：打“√”9)操作任务：写试卷上操作任务10)操作人：写自己11)监护人：也写“考试1”12)值班负责人（值长）：写“考试2”13)多页操作票时：在规定栏内写：接上页：“20110001”和接下页：“20111002”14)操作步骤结束：已执行章以“ㄣ”符号结束考试注意事项：1)开机后校对机器时间，进入系统正常后在二次场景画面“特殊操作”栏目中填写“班级、姓名、机器号。
如运行九班、张三、xy-14”后提交，已记录操作人员操作的机器。
2)在操作票左上角写“运行班号”；在问答试卷写姓名、运行班号。
3)操作票一共4张可以撕开使用，用完为止，最后交你认为正确的操作票。
多张操作票要有连续性。
4)考试共1小时30分，考试开始时先写操作票后仿真操作45分钟结束，以后发生的操作记录无效；最后45分钟写问答题。
5)考试作弊一次扣10分处理，倒闸操作中不得故意损坏操作系统程序，只要有操作记录就视为操作生效。
否则按无操作记录处理。
6)考试分值按100计算：其中20问答、20分操作票、60分上机操作。
高压电工倒闸操作票
高压电工倒闸操作票一、填写操操作作票的要求1、停电的操作要求1，先停底压，后停高压；先停负荷后停电源；先拉断器，后拉隔离开关（或刀开关）。
2，先拉负荷侧隔隔离开关，后拉电源侧隔离开关。
3，拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。
4，先停出线开关后停主进开关。
5，每操作一项应查确以处在断开位置。
6， 33、44、55、39、49、59不操作。
7，变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。
8，非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。
调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。
9，全站停电应用21、22。
10，检修时：停电，验电，持标示牌。
11，备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置；热备用断路器处入断开位置，隔离开关（刀开关）处入合闸位置。
2、送电操作要求1，先电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关，后断路器。
2，操作完后，查确以处在断开位置。
3，合隔离开关（刀开关）之前，应查断路器确处在断开位置。
4，先合电源侧隔离开关，后合负荷侧隔离开关。
5，电源必须PT二次电压应正常。
6，变压器送电后，必须听声音正常，充电三分钟。
7，变压器并列运行应满足并列运行条件，且分接开关在同一档位。
8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。
9，当合401-2，402-2后应查变压器二次电压且正常。
10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘期靴，戴绝缘手套，执行复诵制，应有预令和动令。
二，填写操作票1、全站由检修转运行现行方式为：第一电源供电，2T运行带负荷；第二电源及1T备用。
1，拆201-2，电源侧1#临时接地线；2，拆201-2，手柄“禁止合闸有人工作”“已接地”标示牌；3，拆201-2电源侧2#临时接地线；4，摘202-2手柄“禁止合闸有人工作”“已接地”标示牌；5，查201、211、245、221、202、401、402、445确处断开位置；6，合21，查确以合上；7，合22，查确以合上；8，合201-2，查确以合上；9，合201-9，查确以合上；10，合201，查确以合上；11，合245-4，查确以合上；12，合245-5，查确以合上；13，合245，查确以合上；14，合221-5，查确以合上；15，合221-2，查确以合上；16，合221，查确以合上；17，合402-2，查确以合上；18，合402-5，查确以合上；19，合402，查确以合上；20，合445-5，查确以合上；21，合445-4，查确以合上；22，合445，查确以合上；23，合低压各出线开关，查确以合上；24，合低压电容开关，查确以合上；25，合22，查确以合上；26，合202-2，查确以合上；27，合202-9，查确以合上；28，全面检查操作质量。
10kV 开关 线路 开关和线路倒闸操作票
检查1#通风机房111开关确在拉开位置
7.
将1#通风机房111小车开关由试验位置摇至运行位置
8.
检查1#通风机房111小车开关确已摇至运行位置
9.
将1#通风机房111开关操作方式开关切至远方位置
10.
合上1#通风机房111开关
11.
检查1#通风机房111开关电流指示正确
12.
检查1#通风机房111开关确已合好
操作任务：10kV1#通风机房111线路由检修转为运行
顺序
操作项目
√
1.
拆除1#通风机房111小车开关处“禁止合闸、线路有人工作”标示牌
2.
拉开1#通风机房111接地刀闸11167
3.
检查1#通风机房111接地刀闸11167确已拉开
4.
检查1#通风机房111间隔送电范围内无接地短路线
5.
检查1#通风机房111开关保护投入正确
11.
在1#通风机房111小车开关处挂“禁止合闸、线路有人工作”标示牌
ㄣ
备注：
操作人：监护人：值班负责人（值长）：
变电站倒闸操作票
单位：陕煤集团神木张家峁矿新风井110kV变电站编号：201109004
发令人
受令人
发令时间
年月日时分
操作开始时间：年月日时分
操作结束时间：年月日时分
（）监护下操作（）单人操作（）检修人员操作
9.
拉开1#通风机房111开关开关保护电源
10.
取下1#通风机房111开关小车开关二次插头
11.
将1#通风机房111开关小车开关由试验位置拉至检修位置
ㄣ
备注：
操作人：监护人：值班负责人（值长）：
变电站倒闸操作票
10kV线路送电倒闸操作票
拉开123城西线糖厂支线009号杆真空开关外隔离刀。
5
检查123城西线糖厂支线009号杆真空开关外隔离刀确已拉开。
6
拉开123城西线糖厂支线007号杆真空开关。
7
检查123城西线糖厂支线007号杆真空开关确已拉开，分合指示针位于分开状态。
8
拉开123城西线糖厂支线007号杆真空开关外隔离刀。
9
检查123城西线糖厂支线007号杆真空开关外隔离刀确已拉开。
13
检查123城西线糖厂支线007号杆真空开关外隔离刀确已合上。
14
合上123城西线糖厂支线007号杆真空开关。
15
检查123城西线糖厂支线007号杆真空开关确已合上。
备注：
操作人
监护人
许可人
7
检查123城西线糖厂支线006号杆隔离开关确已合上。
8
合上123城西线糖厂支线009号杆真空开关外隔离刀。
9
检查123城西线糖厂支线009号杆真空开关外隔离刀确已合上。
10
合上123城西线糖厂支线009号杆真空开关。
11
检查123城西线糖厂支线009号杆真空开关确已合上。
12
合上123城西线糖厂支线007号杆真空开关外隔离刀。
月日时分
顺序
操作√
操作项目
1
各部门工作结束。召集工作票成员，检查清点人员数量和施工工器具。
2
拆除123城西线糖厂支线009号杆02号接地线。
3
检查123城西线糖厂支线009号杆接地线确已拆除。
4
拆除123城西线糖厂支线007号杆接地线。
5
检查123城西线糖厂支线007号杆01号接地线确已拆除。
6
合上123城西线糖厂支线006号杆隔离开关。
高压电工倒闸操作票
高压电工倒闸操作票一、填写操操作作票的要求1、停电的操作要求1,先停底压，后停高压；先停负荷后停电源;先拉断器，后拉隔藹开关（或刀开关）。
2,先拉负荷侧隔隔离开关，后拉电源侧隔离开关。
3,拉合隔禽开关或刀开关之前应查与其串联的鲤遛确处断开位置。
4,先停岀线开关后停主进开关。
5,每操作一项应查确以处在断开位置。
6,33、44、55、39、49、59 不操作。
7,变压器解列之前查变压器的负荷分配情况,查运行的变压器有无过负荷。
8,非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。
调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并査合环电流。
9,全站停电应用21、22。
10,检修时：停电，验电，持标示牌。
11,备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置：热备用断路器处入断开位置，隔离开关（刀开关）处入合闸位置。
2、送电操作要求1,先电源，后送负荷；先送髙压，后送低压：先合主进，后合出线；先合隔离开关，后断路器。
2,操作完后，查确以处在断开位垃。
3,合隔离开关（刀开关）之前，应查断路器确处在断开位置。
4,先合电源侧隔离开关，后合负荷侧隔离开关。
5,电源必须PT二次电压应正常。
6,变压器送电后，必须听声音正常，充电三分钟。
7,变压器并列运行应满足并列运行条件，且分接开关在同一档位。
8,设备检修后再投入运行前，应先拆除临时接地线和标示牌。
9,当合401-2, 402-2后应查变压器二次电压且正常。
10,操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘期靴，戴绝缘手套，执行复诵制，应有预令和动令。
二，填写操作票1、全站由检修转运行现行方式为：第一电源供电，2T运行带负荷：第二电源及1T备用。
1,拆201-2,电源侧1#临时接地线：2.拆201-2,手柄''禁止合闸有人工作"'已接地"标示牌：3,拆201-2电源侧2#临时接地线：4,摘202-2手柄''禁止合闸有人工作'已接地"标示牌：5,査201、211、245、221、202、401、402、445确处断开位置: 6,合21,查确以合上；7,合22,查确以合上；&合201-2,查确以合上；9,合201-9,查确以合上；10,合201,查确以合上；11,合245-4,查确以合上；12,合245-5,查确以合上；13,合245,查确以合上：14,合221-5,查确以合上；15,合221-2,查确以合上；16,合221,查确以合上；17,合402-2,查确以合上；18,合402-5,查确以合上；19,合402,查确以合上；20,合445-5,查确以合上；21,合445-4,查确以合上；22,合445,查确以合上；23,合低压各出线开关，查确以合上：24,合低压电容开关，査确以合上：25,合22,查确以合上；26,合202-2,查确以合上；27,合202-9,查确以合上；28,全面检査操作质量。
10KV线路停电检修 填写操作票-实操2
1.接令10KV长风09线516断路器由运行转检修2.在五防工作站进行预演正确3.断开10KV长风09线516断路器4.检查10KV长风09线516断路器“确断”5.将10KV长风09线516断路器的控制方式打至“就地”位置6.将10KV长风09线516断路器由工作位置摇至实验位置7.断开10KV长风09线516断路器“控制电源”空开8.断开10KV长风09线516断路器“合闸电源（储能电源）”空开9.断开10KV长风09线516断路器“保护电压（10kv1段电压）”空开10.取下10KV长风09线516断路器的二次插件11.在10KV长风09线516断路器下触头验明无电压12.合上10KV长风09线516-0接地刀闸13.检查0KV长风09线516-0接地刀闸三相在“合”位置14. 断开10KV长风09线516断路器“装置电源”空开15操作完毕汇报值班负责人写一张10KV线路由检修转运行操作票1.接令10KV长风09线516断路器由检修转运行2.在五防工作站进行预演正确3. 检查10KV长风09线516断路器及相关工作票已结束且收回，安全措施拆除4. 拉开10KV长风09线516-0接地刀闸5. 检查10KV长风09线516-0接地刀闸“确分”6. 在10KV长风09线516断路器下触头验明无电压7.测量10KV长风09线及高压电缆绝缘电阻合格8. 检查10KV长风09线516断路器“确断”9. 给上10KV长风09线516断路器的二次插件，关闭柜门10. 合上10KV长风09线516断路器“保护电压”空开11.合上10KV长风09线516断路器“装置电源”空开12. 合上10KV长风09线516断路器“合闸电源”空开13.合上 10KV长风09线516断路器“控制电源”空开14.检查10KV长风09线516断路器储能正常，储能信号指示灯亮15. 检查10KV长风09线516断路器保护压板投入正确，测控装置正常16检查10KV长风09线516断路器在“实验”位置17做10KV长风09线516断路器静态合、跳闸实验良好18. 检查10KV长风09线516断路器“确断”19. 10.将10KV长风09线516断路器由实验位置摇至工作位置20. 检查10KV长风09线516断路器储能正常，储能信号指示灯亮21. 将10KV 长风09线516断路器的控制方式打至“远方”位置22. 合上10KV长风09线516断路器23检查10KV 长风09线516断路器在“合”位置24. 操作完毕汇报值班负责人。
10KV配电变压器操作票样本
备注： 拟票人： 操作人：
监护人：
审核： 值班负责人（值长）：
2 插入10KV[ ]#变高压柜上控制电源熔丝（5RD、6RD）。 3 插入10KV[ ]#变高压柜上储能电源熔丝（3RD、4RD）。 4 插入10KV[ ]#变高压柜上交流电源熔丝（1RD、2RD）。 5 拉开10KV[ ]#变接地闸刀，并检查闸刀确在分闸位置。 6 将 10KV [ ]#变开关小车推入柜内至试验位置 7 检查10KV[ ]#变高压柜开关确在分闸位置。 8 插入10KV[ ]#变开关二次插头。 9 将10KV [ ]#变开关小车由试验位置摇到工作位置。 10 合上10KV[ ]#变开关合闸储能转换开关(HK)。 11 检查10KV[ ]#变开关操作机构已储能。 12 拉开10KV[ ]#变开关合闸储能转换开关(HK)。
10kV变电所倒闸操作票
单位：余杭仁和港
发令 人
受令人
操作开始时间：
发令时间： 操作结束时间：
编号：3--8 年月日 时分
年月日时分
年月日时分
（ ）监护下操作（ ）单人操作（开关、线路检修改运行
顺序
操作项目
合上10KV[ ]#变控制屏上直流电源小开关（2-1DK、2-2DK，3-1DK、3-2DK，41 1DK、4-2DK）。
3、10KV干式变几种电气状态下的操作票(已审)
将闭锁备自投转换开关切至“自投”位置。
71
回值长令：1#厂用变由检修转运行已操作完毕。
备注：
1、本票第1-71项适用于1#厂变检修转运行的操作。
2、当本票第2项与第20-41项、第53-55项操作完毕后，将第22-25项与第53-54项小空开断开，第26-27项切至“就地”与“切除”位置，第55项切至“就地”时，为1#厂变检修转冷备的操作。
（三）干式变压器的几种运行方式
1、“1#厂变由检修转运行”操作票
下令人
XXX
受令人
XXX
编号
NO：XXXXXXXXXXXXXXXXXXXX
开始操作时间
X年X月X日X时X分
结束操作时间
X年X月X日X时X分
监护下操作（）单人操作（）检修人员操作（）
操作内容
1#厂用变检修转运行
序号
操作项目
√
1
接值长令：将1#厂变检修转运行。
3、本票第2项与第20-46项、第53-58项为1#厂变检修转热备的操作。
4、本票第22-27项、第53-55项与本票第43-46项与第57-58项为1#厂变冷备转热备。
5、本票第3-19项、第22-27项、第53-55项、第43-70项为1#厂变冷备转运行的操作。
6、将本票第3-19项操作完毕，第47-52项、第59-70项为1#厂变热备转运行的操作。
44
后台检查1#厂用变111手车开关已遥信变位，摇至工作位置。
45
就地检查1#厂用变111手车开关确已摇至工作位置。
46
在仪表显示仪上检查1#厂用变111手车开关指示“工作”位置，亮红灯。
47
遥控合上1#厂用变111开关。
48
xx公司10kv变电所高压操作票
有限公司10kv变电所高压操作票单位地面10kv变电所编号1、工作负责人（监护人）班组2、工作班人员（不包括工作负责人）共人。
3、工作的变、配电设备双重编号名称4、工作任务工作地点及设备双重编号工作内容5、计划工作时间自年月日时分至年月日时分6、安全措施（必要时附页绘图说明）应拉断路器（开关）隔离开关（刀闸）已执行应装接地线、应合接地刀闸（注明确实地点、名称及接地线编号）已执行应设遮拦、应挂指示牌及防止二次回路误碰等措施已执行工作票签发人签名签发日期年月日时分7、收到工作票时间年月日时分8、运行值班人员签名工作负责人签名8、确认本工作票1-7项工作负责人签名工作许可人签名9、确认工作负责人布置的工作和安全措施工作班组人员签名10、工作终结全部工作于年月日时分结束，设备及安全措施已恢复至开工状态，工作人员已全部撤离，材料工具已清理完毕，工作已终结。
工作负责人签名工作许可人签名11、工作票终结临时遮拦、标识牌已拆除、常设遮拦已恢复。
已汇报调度值班员。
工作许可人签名年月日时分12、备注(1)、指定专责监护人负责监护（地点及具体工作）（2）其他事项发令人受令人发令时间操作开始时间:年月日时分操作结束时间：年月日时分（）监护下操作（）单人操作（）检修人员操作操作任务：断路器、线路由冷备（检修）状态转换为运行状态顺序操作项目√12345678910111213141516备注：操作人：监护人：值班负责人（值长）：发令人受令人发令时间操作开始时间:年月日时分操作结束时间：年月日时分（）监护下操作（）单人操作（）检修人员操作操作任务：断路器、线路由运行状态转换为冷备（检修）状态顺序操作项目√12345678910111213141516备注：操作人：监护人：值班负责人（值长）：总工程师签字：生产副矿长签字：机电副矿长签字：机电设备科签字：承检单位签字：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陆合集团 曹家沟35KV变电站典型操作票 变电站倒闸操作票 编号: 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分 操作任务:10KV1#站变送电
由___冷备_________状态转换为__ _运行_______状态 √ 顺序 操作任务 操作时间 1 2 3 4 5
备注: 操作人:___________ 监护人:_______________ 值班负责人:____________ 陆合集团 曹家沟35KV变电站典型操作票 变电站倒闸操作票 编号: ________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分
操作任务: 10Kv1#站变停电
由__运行__________状态转换为__检修 ________状态 顺序 操作任务 操作时间 1 拉开10KV1#站变低压断路器 2 取下10KV1#站变的二次保险 3 拉开10KV1#站变9ZB1隔离开关 4 取下10KV1#站变的一次保险 5 在10KV1#站变高压侧验明确无电压 6 在10KV1#站变高压侧挂 号地线一组 7 在10KV1#站变低压侧验明确无电压 8 在10KV1#站变低压侧挂 号小地线一组 陆合集团 曹家沟35KV变电站典型操作票 备注:
操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票
曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分
操作任务:10KV1#站变
由__检修________状态转换为__ 冷备____状态 顺序 操作任务 操作时间 1 拆除10KV1#站变高压侧 号地线一组 2 拆除10KV1#站变低压出线侧 号地线一组 陆合集团 曹家沟35KV变电站典型操作票 备注: 操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票
曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分
操作任务: 10KVPT送电
由__冷备__________状态转换为__ 运行________状态 顺序 操作任务 操作时间 1 检查待送电范围内接地线已拆除 2 给上10KVPT的一次保险 3 合上9I9隔离开关 4 给上10KVPT的二次保险 陆合集团 曹家沟35KV变电站典型操作票 备注: 操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票
曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分
操作任务: 10KVPT停电
由___运行_________状态转换为__检修 ________状态 顺序 操作任务 操作时间 1 取下10KVPT的二次保险 2 拉开9I9隔离开关 3 取下10KVPT的一次保险 4 在10KVPT高压侧验明确无电压 5 在10KVPT高压侧挂X号地线一组 6 在10KVPT的地压侧验明却无高压 7 在10KVPT的低压侧挂X号小地线一组 8 在9I9隔离开关动静触头间放X号绝缘隔板一块 陆合集团 曹家沟35KV变电站典型操作票 备注: 操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票
曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分
操作任务: 10KVPT 停电
由__检修__________状态转换为冷备_____状态 顺序 操作任务 操作时间 1 拆除10KVPT高压侧X号地线一组 2 拆除10KVPT低压侧X号小地线一组 3 取下9I9隔离开关动静触头间X号绝缘隔板一块 陆合集团 曹家沟35KV变电站典型操作票 备注: 操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票
曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分 操作任务: 10KV母线送电 10KV母线..2#主变,393,301,392断路器及10KV出线 线路 由___冷备________状态转换为__运行___状态
顺序 操作任务 操作时间 1 检查待送电范围内接地线已拆除 2 合上393断路器的操作电源开关 3 检查393断路器确在分闸位置 4 合上393__1隔离开关 5 合上393__3隔离开关 6 合上393断路器的储能电源开关 7 合上301断路器的操作电源开关 8 检查301断路器确在分闸位置 9 合上301__3隔离开关 10 合上301__1隔离开关 11 合上301断路器的储能电源开关 12 合上392断路器的操作电源开关 13 检查392断路器确在分闸位置 14 合上392__3隔离开关 15 合上392__1隔离开关 陆合集团 曹家沟35KV变电站典型操作票 16 合上392断路器的储能电源开关 17 给上10KVPT一次保险
18 合上9I9隔离开关 19 给上10KVPT二次保险 20 给上10KV1#站变9ZB1隔离开关 备注：
操作人:________ 监护人:_______________ 值班负责人:____________
变电站（发电厂）倒闸操作票 曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分 操作任务: 由___________状态转换为_____状态
顺序 操作任务 操作时间 21 给上10KV1#站变的二次保险 22 合上10KV1#站变低压断路器 23 合上913断路器的电源操作开关 24 检查913断路器确在分闸位置 25 合上393—3隔离开关 26 合上913—1隔离开关 27 合上913断路器的储能电源开关 28 合上914断路器的操作电源开关 29 检查914断路器确在分闸位置 30 合上914—3隔离开关 31 合上914—1隔离开关 32 合上914断路器的储能电源开关 33 合上911断路器的操作电源开关 34 检查911断路器确在分闸位置 陆合集团 曹家沟35KV变电站典型操作票 35 合上911—3隔离开关 36 合上911—1隔离开关 37 合上911断路器的储能电源开关
38 合上393断路器 39 检查393断路器带电显示装置灯亮 40 检查393断路器确在合闸位置 备注：
操作人:________ 监护人:_______________ 值班负责人:____________
变电站（发电厂）倒闸操作票 曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分 操作任务: 由___________状态转换为_____状态
顺序 操作任务 操作时间 41 合上301断路器 42 检查301断路器带电显示装置灯亮 43 检查301断路器确在合闸位置 44 合上392断路器 45 检查392断路器带点装置灯亮 46 检查392断路器确在合闸位置 47 合上913断路器 48 检查913断路器带电显示装置灯亮 49 检查913断路器确在合闸位置 50 合上914断路器 51 检查914断路器带电显示装置灯亮 52 检查914断路器确在合闸位置 53 合上911断路器 陆合集团 曹家沟35KV变电站典型操作票 54 检查911断路器带电显示装置灯亮 55 检查911断路器确在合闸位置
备注： 操作人:________ 监护人:_______________ 值班负责人:____________
变电站（发电厂）倒闸操作票 曹家沟35KV变电站 编号: ____________ 发令人 受令人 发令时间: 年 月 日 时 分 汇报时间: 年 月 日 时 分 操作任务: 10KV母线停电 10KV母线 2#主变.392.301.393断路器及10KV出线线路 由___运行________状态转换为__检修___状态
顺序 操作任务 操作时间 1 拉开911断路器 2 拉开913断路器 3 拉开914断路器 4 拉开392断路器 5 拉开301断路器 6 拉开393断路器 7 检查911断路器带电显示装置灯灭 8 拉开911断路器的储能电源开关 9 检查911断路器确在分闸位置 10 拉开911___1隔离开关 11 拉开911___3隔离开关 12 拉开911断路器的操作电源开关
