模块化多电平逆变器的PWM控制技术和电容电压平衡技术
模块化多电平变流器调制策略研究
模块化多电平变流器调制策略研究
模块化多电平变流器是一种先进的电力电子设备，其调制策略对于电力系统的稳定性和效率有着重要影响。
目前，许多研究人员致力于研究模块化多电平变流器的调制策略。
在模块化多电平变流器中，每个子模块通常包括两个开关器件、两个反并联二极管以及一个电容。
通过控制开关器件的工作状态，可以控制子模块的工作状态。
对于调制策略，目前主要有阶梯波调制、多电平空间矢量调制、载波层叠PWM和载波相移PWM等。
这些策略各有优缺点，比如阶梯波调制实现简单，但输出波形质量较差；多电平空间矢量调制能够减少开关次数，但算法复杂度较高。
因此，选择合适的调制策略需要根据具体的应用场景和需求。
载波层叠PWM和载波相移PWM是近年来研究的热点。
这两种策略在传统的PWM技术基础上，通过优化载波的叠加和相移，能够提高输出波形的质量。
特别是载波相移PWM，它通过将载波的相位偏移与子模块的开关状态相结合，能够在不增加开关次数的情况下实现电平数的增加。
除了以上调制策略，还有一些研究关注于如何降低开关器件的损耗和噪声。
例如，通过优化开关器件的触发时间，可以降低开关损耗；通过优化载波的频率和幅度，可以降低电磁干扰和噪声。
总的来说，模块化多电平变流器的调制策略研究是一个充满挑战和机遇的领域。
随着电力电子技术的不断发展，我们有理由相信未来的调制策略将会更加高效、可靠和环保。
多电平逆变器技术介绍

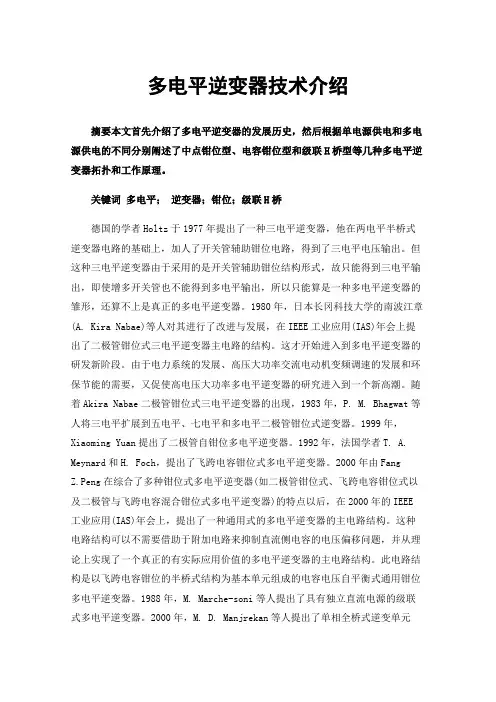

多电平逆变器技术介绍摘要本文首先介绍了多电平逆变器的发展历史，然后根据单电源供电和多电源供电的不同分别阐述了中点钳位型、电容钳位型和级联H桥型等几种多电平逆变器拓扑和工作原理。
关键词多电平；逆变器；钳位；级联H桥德国的学者Holtz于1977年提出了一种三电平逆变器，他在两电平半桥式逆变器电路的基础上，加人了开关管辅助钳位电路，得到了三电平电压输出。
但这种三电平逆变器由于采用的是开关管辅助钳位结构形式，故只能得到三电平输出，即使增多开关管也不能得到多电平输出，所以只能算是一种多电平逆变器的雏形，还算不上是真正的多电平逆变器。
1980年，日本长冈科技大学的南波江章(A. Kira Nabae)等人对其进行了改进与发展，在IEEE工业应用(IAS)年会上提出了二极管钳位式三电平逆变器主电路的结构。
这才开始进入到多电平逆变器的研发新阶段。
由于电力系统的发展、高压大功率交流电动机变频调速的发展和环保节能的需要，又促使高电压大功率多电平逆变器的研究进入到一个新高潮。
随着Akira Nabae二极管钳位式三电平逆变器的出现，1983年，P. M. Bhagwat等人将三电平扩展到五电平、七电平和多电平二极管钳位式逆变器。
1999年，Xiaoming Yuan提出了二极管自钳位多电平逆变器。
1992年，法国学者T. A. Meynard和H. Foch，提出了飞跨电容钳位式多电平逆变器。
2000年由Fang Z.Peng在综合了多种钳位式多电平逆变器(如二极管钳位式、飞跨电容钳位式以及二极管与飞跨电容混合钳位式多电平逆变器)的特点以后，在2000年的IEEE 工业应用(IAS)年会上，提出了一种通用式的多电平逆变器的主电路结构。
这种电路结构可以不需要借助于附加电路来抑制直流侧电容的电压偏移问题，并从理论上实现了一个真正的有实际应用价值的多电平逆变器的主电路结构。
此电路结构是以飞跨电容钳位的半桥式结构为基本单元组成的电容电压自平衡式通用钳位多电平逆变器。
模块化多电平变换器的调制与控制策略研究
模块化多电平变换器的调制与控制策略研究1. 引言模块化多电平变换器是一种多级电力电子变换器，能够将直流电压转换为多个不同电平的交流电压。
它在工业和电力系统中广泛应用，具有高效、高可靠性和灵活性等优点。
本文将详细探讨模块化多电平变换器的调制与控制策略研究。
2. 模块化多电平变换器调制策略2.1 基础调制策略基础调制策略是指将模块化多电平变换器中的各个电平通过一定逻辑关系进行调制，以获取期望的输出电压波形。
常见的基础调制策略有： - 脉宽调制（PWM）：通过调整脉宽比来控制输出电压的幅值。
- 脉振调制（PWM）：通过调整脉冲数量来控制输出电压的幅值。
2.2 多电平合成调制策略多电平合成调制策略通过将多个电平的脉宽信号叠加起来形成最终的输出电压波形，以实现较高分辨率的电压调控。
常见的多电平合成调制策略有： - 多载波脉宽调制（MCPWM）：将多个载波信号与基础调制策略相结合，实现多电平的合成。
- 多电平脉振调制（MSPWM）：通过多个脉冲数量来实现多电平的合成。
3. 模块化多电平变换器控制策略3.1 传统控制策略传统的控制策略主要包括： - 比例积分控制（PI控制）：通过调整比例项和积分项的权重，实现输出电压的稳定控制。
- 直接功率控制（DPC）：通过测量输出功率并与期望功率进行比较，控制模块化多电平变换器的操作状态。
- 直接转换功率控制（DTPC）：将输出功率与期望功率的差值直接转换为控制信号，实现精确的功率控制。
3.2 先进控制策略先进的控制策略主要包括： - 预测控制（Model Predictive Control，MPC）：利用数学模型预测系统未来的行为，并根据预测结果进行控制决策。
- 模糊控制：基于模糊逻辑的控制方法，根据输入和输出的模糊集合关系进行控制决策。
- 神经网络控制：利用人工神经网络模拟人脑的学习和决策过程，实现模块化多电平变换器的自适应控制。
4. 实验研究与应用本文基于模块化多电平变换器进行了一系列实验研究，并将其应用于电力系统中。
基于电容电压波动的模块化多电平换流器电容电压均衡策略

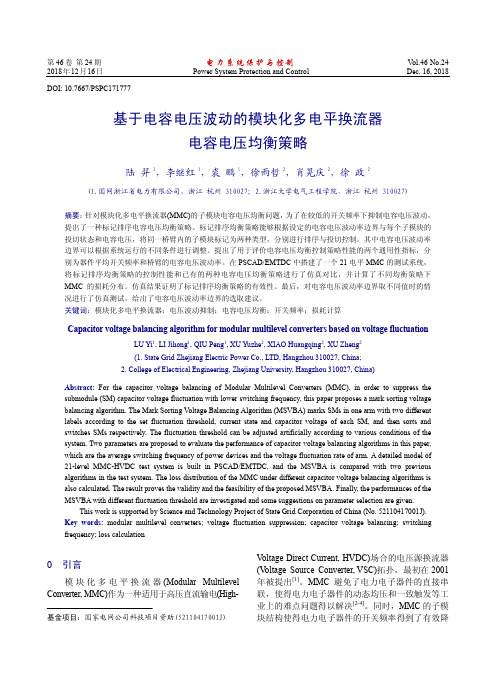

第46卷第24期电力系统保护与控制Vol.46 No.24 2018年12月16日Power System Protection and Control Dec. 16, 2018 DOI: 10.7667/PSPC171777基于电容电压波动的模块化多电平换流器电容电压均衡策略陆 羿1，李继红1，裘 鹏1，徐雨哲2，肖晃庆2，徐 政2(1.国网浙江省电力有限公司，浙江 杭州 310027；2.浙江大学电气工程学院，浙江 杭州 310027)摘要：针对模块化多电平换流器(MMC)的子模块电容电压均衡问题，为了在较低的开关频率下抑制电容电压波动，提出了一种标记排序电容电压均衡策略。
标记排序均衡策略能够根据设定的电容电压波动率边界与每个子模块的投切状态和电容电压，将同一桥臂内的子模块标记为两种类型，分别进行排序与投切控制。
其中电容电压波动率边界可以根据系统运行的不同条件进行调整。
提出了用于评价电容电压均衡控制策略性能的两个通用性指标，分别为器件平均开关频率和桥臂的电容电压波动率。
在PSCAD/EMTDC中搭建了一个21电平MMC的测试系统，将标记排序均衡策略的控制性能和已有的两种电容电压均衡策略进行了仿真对比，并计算了不同均衡策略下MMC的损耗分布。
仿真结果证明了标记排序均衡策略的有效性。
最后，对电容电压波动率边界取不同值时的情况进行了仿真测试，给出了电容电压波动率边界的选取建议。
关键词：模块化多电平换流器；电压波动抑制；电容电压均衡；开关频率；损耗计算Capacitor voltage balancing algorithm for modular multilevel converters based on voltage fluctuationLU Yi1, LI Jihong1, QIU Peng1, XU Yuzhe2, XIAO Huangqing2, XU Zheng2(1. State Grid Zhejiang Electric Power Co., LTD, Hangzhou 310027, China;2. College of Electrical Engineering, Zhejiang University, Hangzhou 310027, China)Abstract: For the capacitor voltage balancing of Modular Multilevel Converters (MMC), in order to suppress the submodule (SM) capacitor voltage fluctuation with lower switching frequency, this paper proposes a mark sorting voltage balancing algorithm. The Mark Sorting V oltage Balancing Algorithm (MSVBA) marks SMs in one arm with two different labels according to the set fluctuation threshold, current state and capacitor voltage of each SM, and then sorts and switches SMs respectively. The fluctuation threshold can be adjusted artificially according to various conditions of the system. Two parameters are proposed to evaluate the performance of capacitor voltage balancing algorithms in this paper, which are the average switching frequency of power devices and the voltage fluctuation rate of arm. A detailed model of 21-level MMC-HVDC test system is built in PSCAD/EMTDC, and the MSVBA is compared with two previous algorithms in the test system. The loss distribution of the MMC under different capacitor voltage balancing algorithms is also calculated. The result proves the validity and the feasibility of the proposed MSVBA. Finally, the performances of the MSVBA with different fluctuation threshold are investigated and some suggestions on parameter selection are given.This work is supported by Science and Technology Project of State Grid Corporation of China (No. 52110417001J).Key words: modular multilevel converters; voltage fluctuation suppression; capacitor voltage balancing; switching frequency; loss calculation0 引言模块化多电平换流器(Modular Multilevel Converter, MMC)作为一种适用于高压直流输电(High-基金项目：国家电网公司科技项目资助(52110417001J) V oltage Direct Current, HVDC)场合的电压源换流器(V oltage Source Converter, VSC)拓扑，最初在2001年被提出[1]。
