并网逆变器的控制系统及控制方法与制作流程
图片简介:
本技术介绍了一种并网逆变器的控制系统及控制方法，所述的控制系统包括：检测单元、锁相单元、计算
单元、乘法器、复位积分器、比较器、RS
触发器以及选择开关，选择开关对RS
触发器的信号经过选择后得
到逆变系统中开关S1
、S2
、S3
、S4
的驱动信号g(S1)
、g(S2)
、g(S3)
、g(S4)
，其中，选择的依据由电网电压
ug
提供，通过在每个开关周期保持输入电路的能量与输出能量和电路中消耗及储存的能量相等来实现并网
逆变器的控制。本技术实现了对可再生能源等直流源不稳定，且电网存在波动情况的并网系统的控制，能
够抑制直流侧电源不稳定对并网电流的影响，且提高了并网电流对于电网波动的动态响应速度。
技术要求
1.
一种并网逆变器的控制系统，其特征在于，所述的控制系统包括：检测单元、锁相单元、计算单元、
乘法器、复位积分器、比较器、RS
触发器以及选择开关，其中，
所述的检测单元和选择开关与逆变系统相连，所述的检测单元检测得到逆变系统的并网电压ug
、逆变器
输出侧A
、B
点之间的电压uAB
和电感电流il
，所检测到的信号发送给计算单元以及经过乘法器后送入复
位积分器；
所述的锁相单元与所述的检测单元相连，用于对所检测的并网电压的相位和频率进行锁定，用以确定给
定并网电流的相位和频率；所述的计算单元、乘法器和复位积分器用于计算及处理所述的检测单元和锁
相单元所得到的信号，所述的计算单元和所述的复位积分器的输出端分别与所述的比较器的两个输入端
相连；
所述的比较器用于对所述的计算单元和复位积分器处理得到的信号进行对比，用于提供所述的RS
触发器
的R
端信号，R
端为RS
触发器的复位端；RS
触发器的S
端连接时钟信号，RS
触发器的输出Q
端和端与
所述的选择开关相连，所述的选择开关对RS
触发器的信号经过选择后得到逆变系统中开关S1
、S2
、S3
、
S4
的驱动信号g(S1)
、g(S2)
、g(S3)
、g(S4)
。2.
根据权利要求1
所述的并网逆变器的控制系统，其特征在于，当时钟信号为高电平时，所述的RS
触发器
的Q
端输出高电平，端输出低电平，其作为复位端的R
端由比较器的输出信号决定，当比较器输出端
为高电平时，RS
触发器复位，此时Q
端输出低电平，端输出高电平。
3.
根据权利要求1
所述的并网逆变器的控制系统，其特征在于，所述的锁相单元用于检测所得到并网电压
ug
的相位和频率，从而与给定的电压幅值经过在计算单元中处理得到给定的并网电流值。
4.
根据权利要求1
所述的并网逆变器的控制系统，其特征在于，所述的选择开关通过判断并网电压ug
的正
负对RS
触发器的输出信号进行选择，得到逆变器的开关S1
、S2
、S3
、S4
的驱动信号g(S1)
、g(S2)
、
g(S3)
、g(S4)
。
5.
根据权利要求1
所述的并网逆变器的控制系统，其特征在于，所述的选择开关的选择依据由并网电压
ug
提供，通过在每个开关周期保持输入电路的能量与输出能量和电路中消耗及储存的能量相等来实现并
网逆变器的控制。
6.
一种并网逆变器的控制方法，将单相逆变器当做Buck
电路A
和Buck
电路B
交替工作，通过在每个开关周
期保持输入电路的能量与输出能量和电路中消耗及储存的能量相等来实现变换器的控制，其特征在于，
所述的控制方法包括下列步骤：
选择开关通过判定并网电压的正负决定开关S1
和S2
的状态，在并网电压的正半周，开关S1
导通，开关
S2
关断，电路buck A
工作，当时钟信号为高电平时，一个周期开始，检测单元检测并网逆变系统的并网
电压ug
、逆变器输出侧A
、B
点之间的电压uAB
和电感电流il
，并将检测得到的信号送入计算单元和复位
积分器，RS
触发器Q
端输出高电平，端输出低电平。Q
端和端的信号通过选择开关后，得到开
关S4
导通，开关S3
关断，此时直流源向电路中输入能量；
直流源向电路中输入能量，积分值随着时间不断增加，当积分值达到计算单元的计算值时，比较器输出
高电平，通过控制RS
触发器的复位端使得RS
触发器Q
端的输出信号由高电平变为低电平，于是，开关
S3
导通，开关S4
关断，此时直流源停止向电路中输入能量；
保持开关S3
导通，开关S4
关断，直流源停止向电路中输入能量的状态直到下一个开关周期开始，即下一
个时钟信号高电平，重复开始以上的步骤；在并网电压的负半周，开关S1
关断，开关S2
导通，电路buck B
工作，当时钟信号为高电平时，一个周期
开始，检测单元检测并网逆变系统的并网电压ug
、逆变器输出侧A
、B
点之间的电压uAB
和电感电流
il
，并将检测得到的信号送入计算单元和复位积分器，RS
触发器Q
端输出高电平，端输出低电平，Q
端和端的信号通过选择开关后，得到开关S3
导通，开关S4
关断，此时直流源向电路中输入能量；
直流源向电路中输入能量，积分值随着时间不断增加，当积分值达到计算单元的计算值时，比较器输出
高电平，通过控制RS
触发器的复位端使得RS
触发器Q
端的输出信号由高电平变为低电平，于是，开关
S4
导通，开关S3
关断，此时直流源停止向电路中输入能量；
保持开关S4
导通，开关S3
关断，直流源停止向电路中输入能量的状态直到下一个开关周期开始，即下一
个时钟信号高电平，重复开始以上的步骤。
技术说明书
并网逆变器的控制系统及控制方法
技术领域
本技术涉及电力电子、非线性控制技术领域，具体涉及一种并网逆变器的控制系统及控制方法。
背景技术
随着能源危机和环境问题的日益加剧，可再生能源如太阳能、风能等作为一种新型能源越来越受到各国
的关注。作为新能源发电的核心技术，并网逆变技术也备受关注，积极进行并网逆变器的研究和开发将
新能源变成可以并入国家电网的髙质量电能才能真正的解决能源危机问题。
并网逆变器控制技术是并网发电系统中的重要组成部分，目前对于并网逆变器控制有直接控制和间接控
制方式。直接控制是以电流为控制对象，通过电流反馈闭环直接对并网电流的相位和幅值进行控制。间
接控制是将逆变器控制成为电压源，根据逆变器的电压与电流之间的关系，调节逆变器的输出电压，达
到逆变器输出电流与并网电压同频同相的目的。逆变器的控制方式主要有双闭环控制、重复控制、滑模
变结构控制、神经网络控制、模糊控制等，在理想恒定直流电源应用条件下，这些控制方法都可以输出
良好的波形质量，满足并网的要求。然而可再生能源提供的直流电源不再是传统的恒定直流电源，而是
叠加有一定随机脉动成分的直流电源，并且由于各种复杂的因素使其中参杂了一定的干扰噪声。因此，
在可再生能源并网的应用中，传统的控制方法已不能满足这种应用场合下的并网要求，将会给电网造成
谐波污染。同时，电网的波动也需要寻求动态响应能力更快的控制方法。
技术内容本技术的首要目的在于解决并网逆变系统中直流源不稳定，电网波动对并网电流带来的影响(
谐波增加，
动态响应慢等)
，提供一种并网逆变器的控制系统。
本技术的另一目的在于克服现有技术的不足，提供一种更适合于可再生能源等不稳定电源的并网逆变器
的控制方法。
根据公开的实施例，本技术的第一方面介绍了一种并网逆变器的控制系统，所述的控制系统包括：检测
单元、锁相单元、计算单元、乘法器、复位积分器、比较器、RS
触发器以及选择开关。检测单元与逆变
系统直接相连，检测得到逆变系统的并网电压ug
、逆变器输出侧A
、B
点之间的电压uAB
和电感电流il
，所
检测到的信号发送给计算单元以及经过乘法器后送入复位积分器；其中，锁相单元对所检测的并网电压
的相位和频率进行锁定，用以确定给定并网电流的相位和频率；计算单元和复位积分器的输出端分别连
接比较器的两个输入端口。计算单元和复位积分器对所接收到的信号进行处理，而后将所得到的信号送
入比较器，比较器的输出端连接RS
触发器的R
端，R
端为RS
触发器的复位端；RS
触发器的S
端连接时钟信
号，当时钟信号为高电平时，RS
触发器的Q
端输出高电平，端输出低电平。其复位端R
端由比较器的
输出信号决定，当比较器输出端为高电平时，RS
触发器复位，此时Q
端输出低电平，端输出高电
平；RS
触发器的输出Q
端和端与选择开关相连。选择开关对RS
触发器的信号经过选择后得到逆变系
统中开关S1
、S2
、S3
、S4
的驱动信号g(S1)
、g(S2)
、g(S3)
、g(S4)
，其中，选择的依据由并网电压ug
提供，
通过在每个开关周期保持输入电路的能量与输出能量和电路中消耗及储存的能量相等来实现并网逆变器
的控制。
进一步地，所述的锁相单元用于检测所得到并网电压ug
的相位和频率，从而与给定的电压幅值经过在计
算单元中处理得到给定的并网电流值。
进一步地，所述的选择开关，通过判断并网电压ug
的正负对RS
触发器的输出信号进行选择，得到逆变器
的开关S1
、S2
、S3
、S4
的驱动信号g(S1)
、g(S2)
、g(S3)
、g(S4)
。
根据公开的实施例，本技术第二方面介绍了一种并网逆变器的控制方法，将单相逆变器当做是两个Buck
电路A
、B
交替工作，通过在每个开关周期保持输入电路的能量与输出能量和电路中消耗及储存的能量相等来实现变换器的控制，控制原理如下式所示：
所述的控制方法包括下列步骤：
光伏并网逆变器的设计与控制
２０１１年第２期（总第６５期） 钰ｉ夏与 稚 ＥＮＥＲＧＹ ＡＮＤ ＥＮＥＲＧＹ ＣＯＮＳＥＲＶＡＴ１０Ｎ ２０１１年２月
墓 纛誊
光伏并网逆变器的设计与控制
潘 龙
（江苏龙腾工程设计有限公司，江苏 宜兴２１４２０６） 摘要： 光伏并网发电具有广泛的应用前景，叙述了并网逆变器在光伏并网发电中所起的作用以及不同逆变器的特点， 指出，光伏并网逆变器的技术关键在于对电流和功率的控制。 关键词： 光伏发电；逆变器；拓扑结构；控制策略 中图分类号：ＴＭ６ｌ５ 文献标识码：Ａ 文章编号：２０９５－０８０２一（２０１１）０２－００８３－０３
Ｄｅｓｉｇｎ ａｎｄ Ｃｏｎｔｒｏｌ ｏｆ ＰＶ Ｇｒｉｄ ｉｎｖｅｒｔｅｒ
ＰＡＮ Ｌｏｎｆｌ （Ｌｏｎｇｔｅｎｇ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｓｉｇｎ Ｃｏ．Ｌｔｄ，Ｙｉｘｉｎ ２１４２０６，Ｊｉａｎｇｓｕ，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：ＰＶ ｐｏｗｅｒ ｈａｓ ｂｒｏａｄ ａｐｐｌｉｃａｔｉｏｎｓ，ＰＶ Ｇｒｉｄ ｉｎｖｅｒｔｅｒ ｈａｓ ａｎ ｉｍｐｏｒｔａｎｔ ｐａｒｔ ｉｎ ｔｈｅ ＰＶ ｐｏｗｅｒ．Ｄｉｆｆｅｒｅｎｔ ｉｎｖｅｒｔｅｒ ｈａｓ ｄｉｆｆｅｒ－ ｅｎｔ ｆｅａｔｕｒｅｓ，ｉｔｓ ｋｅｙ ｉｓ ｔｏ ｃｏｎｔｒｏｌ ｃｕｒｒｅｎｔ ａｎｄ ｐｏｗｅｒ． Ｋｅｙ ｗｏｒｄｓ：ＰＶ ｐｏｗｅｒ；ｉｎｖｅｒｔｅｒ；ｔｏｐｏｌｏｇｉｃａｌ ｓｔｒｕｃｔｕｒｅ；ｃｏｎｔｒｏｌ ｓｔｒａｔｅｇｙ
０ 引言
随着经济社会的不断高速发展，人类对能源的需
求在不断增长。由于不可再生资源的日益紧张及人们 对环境保护的重视，开发利用新能源越来越受到人们
的重视。电力系统正面临着巨大的变革，其中，光伏发 电以其环保、可持续等独特的优点，被公认为最具技术
含量和发展前景的技术之一。逆变技术是光伏发电并 网的关键技术，并网逆变器作为太阳能电池与电网的
接口装置，在新能源的开发和利用中有着至关重要的 作用，直接影响着光伏并网发电系统的经济性、可靠 性。因此，提高逆变器的性能、开关频率及功率密度便
并网逆变器电流控制方法
并网逆变器的电流控制方法
陈敬德，1140319060杨凯，1140319070;指导老师：王志新
（上海交通大学电气工程系，上海， 200240）
摘要：并网逆变器是光伏发电系统的一个核心部件，其控制技术一直是研究的热点。其使用的功率器件属 于电力电子设备，它们固有特性会对系统产生不利的影响，为了防止逆变器中的功率开关器件处于直通状 态，通常要在控制开关管的驱动信号中加入死区，这给逆变器输出电压带来了谐波，对电网的电能产生污
染。本文对传统的控制方法重复控制、传统的 PI控制、dq轴旋转坐标控制、比例谐振控制进行了总结分
析，并比较了它们的优缺点。
随着现代工业的迅速发展，近年来全 球范围内包括煤、 石油、天然气等能源日益
电能质量，让其输出各项性能指标都满足要 求的波形。目前所用的逆变器可以分为以下紧缺，全球将再一次面临能源危机，同时, 两类：一类是恒压恒频逆变器，这类逆变器这些燃料能源的应用对我们所生活的周围 在各种电源持续供电的领域应用广泛， 它能环境产生了严重的影响。环境问题受到了人 够输出电压幅值和频率都是特定值的交流
前充分利用太阳能资源的主要方式之一。 本文将对并网逆变器的几种常见控制
阳能发电主要有单独运行和并网运行两种 模式，其中并网运行发展速度越来越快，应
⑴。逆变器是光伏发电 方法进行总结，如传统的 PI控制、基于dq
旋转坐标系的控制、重复控制及比例谐振控
过IGBT、GTO、GTR等功率开关管的导通
的开关频率一般都比较高， 因此利用它们进 方法。所谓内模原理，即在一个闭环调节系
行电能转换的效率也比较高，但有一个很大 统中，在其反馈回路中设置一个内部模型,
的缺点是由它们组成的逆变系统的输出电 使该内部模型能够很好的描述系统的外部
能却不理想，其输出的波形中包含了很多对 特性，通过该模型的作用可使系统获得理想
电能质量产生不利的方波， 而很多场合都要 的指令跟踪特性，具有很强的抗干扰能力关键词：并网逆变器，重复控制，传统的 PI控制, dq轴旋转坐标控制，比例谐振控制
太阳能光伏并网逆变器的设计原理框图
太阳能光伏并网逆变器的设计原理框图
2
———————————————————————————————— 作者：
———————————————————————————————— 日期：
个人收集整理 勿做商业用途
太阳能光伏并网逆变器的设计原理框图
随着生态环境的日益恶化，人们逐渐认识到必须走可持续发展的道路，太阳能必须完成从补充能源向替代能源的过渡。光伏并网是太阳能利用的发展趋势，光伏发电系统将主要用于调峰电站和屋顶光伏系统。
在光伏并网系统中,并网逆变器是核心部分.目前并网型系统的研究主要集中于DC—DC和DC-AC两级能量变换的结构。DC—DC变换环节调整光伏阵列的工作点使其跟踪最大功率点；DC—AC逆变环节主要使输出电流与电网电压同相位，同时获得单位功率因数。其中DC—AC是系统的关键设计.
太阳能光伏并网系统结构图如图1所示.本系统采用两级式设计，前级为升压斩波器，后级为全桥式逆变器.前级用于最大功率追踪，后级实现对并网电流的控制。控制都是由DSP芯片TMS320F2812协调完成。
图1 光伏并网系统结构图 个人收集整理 勿做商业用途
逆变器的设计
太阳能并网逆变器是并网发电系统的核心部分，其主要功能是将太阳能电池板发出的直流电逆变成单相交流电,并送入电网。同时实现对中间电压的稳定，便于前级升压斩波器对最大功率点的跟踪。并且具有完善的并网保护功能，保证系统能够安全可靠地运行。图2是并网逆变器的原理图。
图2 逆变器原理框图 个人收集整理 勿做商业用途
控制系统以TI公司的TMS320F2812为核心，可以实现反馈信号的处理和A/D转换、DC/DC变换器和PWM逆变器控制脉冲的产生、系统运行状态的监视和控制、故障保护和存储、485通讯等功能。 实际电路中的中间电压VDC、网压、并网电流和太阳能电池的电压电流信号采样后送至F2812控制板。控制板主要包括：CPU及其外围电路，信号检测及调理电路，驱动电路及保护电路.其中信号检测及调理单元主要完成强弱电隔离、电平转换和信号放大及滤波等功能，以满足DSP控制系统对各路信号电平范围和信号质量的要求。驱动电路起到提高脉冲的驱动能力和隔离的作用。保护逻辑电路则保证发生故障时,系统能从硬件上直接封锁输出脉冲信号。

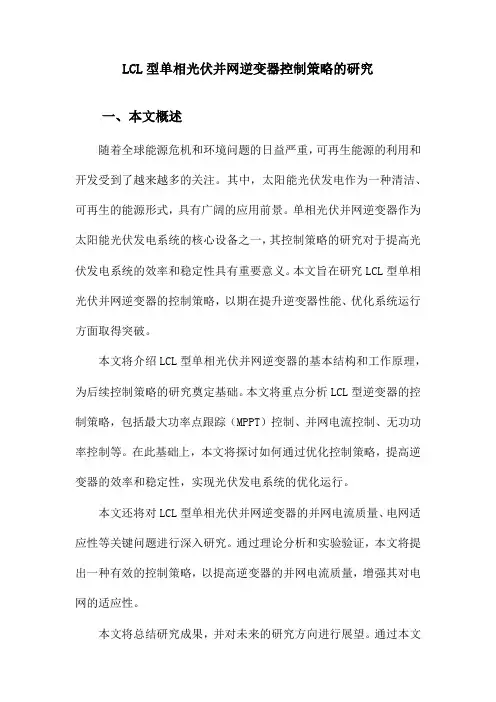

LCL型单相光伏并网逆变器控制策略的研究
