水电站辅助设备油、气、水系统
第八章 水电站辅助设备
第八章水电站辅助设备水电站辅助设备包括水轮机调速器，水电厂油系统，水电厂供水（排水）系统、高（低）压气系统。
§1、水轮机调节的基本知识一、水轮机调速器类型、调速器型号的含义。
1、调速器类型：水轮机调节系统比较复杂，因此产生了各种不同类型的调速器。
按照测速元件的不同型式；可分为机械液压型调速器（简称机调）、电气液压型（简称电调）调速器和微机调速器。
按调整流量的操作方式不同可分为单调和双调两类。
如混流式和轴流定桨式水轮机，又采用改变导叶开度的方式来调节流量的单调；而轴流定桨式水轮机采用改变导叶开度同时改变转轮叶片角度的方法来调节流量，此种方法叫双调；冲击式水轮机在改变喷针行程的同时，还采用快联动作改变折向器开度的方法调节流量，也叫双调。
2、调速器型号的含义是：□□□—□主配压阀的直径（mm）；调速器的基本代号（T）；双调节（S），单调节（无代号）；电气液压型(D)、机械液压型（无代号）、微机型（W）示例：DST—150型，表示大型的电气液压型双调节调速器，主配压阀直径为150mm。
WBST—A产品系列代号：A—机电分拒、B—机电合拒。
调速器的基本代号。
调节方式：S—双调；D—单调。
电—位转换型式：B—步进电机；D—电流转化器调节器形式：W—微机型。
BST—□□□—□□油压（Mpa）主配压阀直径（mm）调速器的基本代号调节方式：S—双调，D—单调电—位移转换型式：B—步进电机，D—电液转换器。
yDT—18000—4.0—sko5A：表示带压力油罐的模拟式电气液压调速器，其接力器工作容量18000N·m额定油压4.0Mpa为天津机电控制设备厂0.5系列第一次改型产品。
yT—6000—2.5：表示带压力油罐的机械液压调速器，统一设计产品。
接力器容量6000N·m。
额定油压2.5MpaWST—100/50—4.0—HDJA：表示不带压力油罐的微型双调节电气液压调速器，主配压阀直径为100mm，许用输油量为50L/S，额定油压4.0Mpa，为哈尔滨电机TA型产品。
水电站辅助设备
水电站辅助设备1. 简介水电站是利用水能转换为电能的设施，为了确保水电站正常运行，除了发电设备外，还需要配备辅助设备。
这些辅助设备包括调节设备、监控设备、安全保护设备等。
本文将重点介绍水电站辅助设备的功能、原理和作用。
2. 调节设备水电站调节设备的主要作用是调节水流和电能的输出。
常见的调节设备包括倾斜闸门、溢流闸门和节制闸门。
•倾斜闸门：倾斜闸门通过调节闸门的开度来控制水流量，从而达到调节发电机组转速和发电量的目的。
•溢流闸门：溢流闸门主要用于平衡水库的水位。
当水位超过设定的水位限制时，溢流闸门会打开，将多余的水流放出，从而确保水库的安全运行。
•节制闸门：节制闸门用于调节水流的流速，通过改变闸门的开度和高度，控制水流量和水压，保障水电站的正常运行。
3. 监控设备水电站的监控设备主要用于监测和控制水电站的各项运行参数。
常见的监控设备包括流量计、温度计、压力计和测速仪。
•流量计：流量计用于测量水流的流量，在水电站中起到关键的监测作用。
通过实时监测水流量，可以实现对水电站的运行状态进行控制和调节。
•温度计：温度计用于测量水电站设备的温度，对水电站的安全运行起到重要的作用。
通过监测温度变化，可以保证设备正常运行，并及时发现异常情况。
•压力计：压力计用于测量水电站水压的变化。
通过监测水压，可以了解水流的状态，并及时做出调节措施，保证水电站的正常运行。
•测速仪：测速仪用于测量水流的速度，对水电站的调节和运维起到重要的作用。
通过监测水流速度的变化，可以及时做出调节措施，保证水电站的稳定运行。
4. 安全保护设备水电站安全保护设备主要用于保护水电站设备和人员的安全。
常见的安全保护设备包括水位报警器、过压保护装置和防雷设备。
•水位报警器：水位报警器用于监测水位的变化，并在水位达到预警线时发出报警，提醒操作人员及时采取措施。
•过压保护装置：过压保护装置用于监测水电站电压的变化，当电压超出安全范围时，保护装置会自动切断电源，避免设备因过高电压而损坏。
BPX水电站厂房及辅助设备系统设计
BPX水电站厂房及辅助设备系统设计学院：水电学院班级：11级热动一班学号：110280120姓名：唐林钧指导老师：王永晨摘要本次设计是对BPX水电站的初步选型设计，主要内容包含两大部分：水利机组辅助设备部分和厂房部分。
厂房部分主要包括：主厂房尺寸的确定、枢纽及机电设备的布置、进厂通道和副厂房位置的布置、起重设备的选择及其辅助工具的选择和计算等。
水利机组辅助设备部分包括主阀、油系统、压缩空气系统、技术供排水系统，消防供水系统。
主阀部分主要包括：设置主阀的理由、主阀型式及操作方式、操作能源的选择和主阀重量另外增加油压装置的选择。
油系统主要包括：油系统类型和服务对象的确定、最大充油量及全厂总充油量的计算、储油设备、净油设备和输油设备及管径的选择计算。
压缩空气系统包括储气罐、空压机的选型计算。
技术供水系统包括：水源及供水方式的选择、供水量的计算、供水设备的选择。
消防供水系统包括：消防系统水源和供水方式的选择、消防供水量的计算、供水设备的选择。
排水系统包括拟定排水方案、绘制排水系统图、估算排水量、选择排水泵。
关键词：厂房油系统气系统供排水量消防用水AbstractThis design is the BPX Hydropower Station preliminary selection and design content mainly includes two parts: Water Conservancy and hydroelectric unit auxiliary equipment and parts of the factory.Part of the plant mainly includes: main building size determination, hub and mechanical and electrical equipment layout, arrangement of the passage and the vice workshop position, the selection and calculation of heavy equipment and auxiliary tools.Hydraulic unit auxiliary equipment comprises a main valve, oil system, compressed air system and technology for drainage system, fire water supply system. Some of the main valve mainly include: set the reason of the main valve and main valve type and operating mode, the operation energy selection and the main valve weight also increased hydraulic device of choice. Oil system mainly includes: the selection and calculation of the oil system types and objects of service, maximum oil filling quantity and plant total oil filling quantity calculation, storage equipment, net oil equipment and transportation equipment and pipe diameter. The compressed air system including the calculation and selection ofgas tank, air compressor. Including the technical water supply system：and water supply mode selection, water supply, water supply equipment selection calculation. Fire water supply system includes: the choice of calculation of fire water system and water supply, fire water supply, water supply equipment. The drainage system drainage scheme, including the formulation of drawing and drainage system map, estimation of drainage, drainage pumpselection.Key words: workshop oil system air system water supply fire water目录原始资料 (1)第一章主阀 (5)1.1.论证设置主阀的原因 (5)1.2.主阀的型式及操作方式 (5)1.3.操作能源 (5)1.4.主阀的外形尺寸 (5)1.5.主阀的重量 (6)第二章油系统 (7)2.1.油系统的服务对象 (7)2.2.调速器型式的选择 (7)2.3．透平油用油量的估算 (9)2.4.透平油系统设备选择 (11)2.5.绝缘油系统设备选择 (13)2.6.列设备明细表 (14)第三章压缩空气系统 (16)3.1．供气对象和气系统类型 (16)3.2．设备的选择 (16)3.3．维护检修用气 (21)3.4．列设备明细表 (22)第四章技术供水系统 (23)4.1．供水的对象及作用 (23)4.2．供水量的估算 (23)4.3．水温、水压、水质的要求 (24)4.4．水源及供水方式 (24)4.5．技术供水系统及设备 (25)4.6．设备明细表 (27)第五章消防供水系统 (28)5.1. 确定水源与供水方式 (28)5.2．发电机灭火 (28)5.3．主厂房灭火 (28)5.4．列设备明细表 (29)第六章水电站排水系统 (30)6.1．检修排水方案的拟定 (30)6.2．渗漏排水方案的拟定 (32)6.3．列设备明细表 (33)第七章厂房的布置 (34)7.1．主厂房尺寸的确定 (34)7.2．枢纽及机电设备的布置 (38)7.3．机组附属设备的布置 (39)7.4．辅助设备房间的布置 (39)7.5．通道、楼梯、吊物孔的布置 (41)第八章起重设备 (42)8.1．起重机形式和台数的选择 (42)8.2．起重机参数的选择 (42)8.3．主要附属装置 (43)8.4．起重机的试验方法 (43)谢辞 (44)参考文献 (45)附录附录一混流式机组透平油系统图附录二绝缘油系统图附录三立式机组综合气系统图附录四自流单元供水系统图附录五消防供水系统图附录六深井泵排水系统图附录七发电机层布置平面图附录八水轮机层布置平面图附录九蜗壳平面尺寸图附录十厂房剖面图第一部分设计原始资料一、水能规划主要参数1、水库调节性能及参数：水库调节性能：不完全年调节总库容：36.5亿立方米正常蓄水位 105米有效防洪库容：5.5亿立方米设计洪水位 117.3米调水调沙库容：3.0亿立方米校核洪洪水位 118米二、电站地理位置：位于淮河流域三、枢纽任务：以防洪为主，兼顾灌溉、供水与发电四、电站设计保证率：90%五、水能开发方式：坝式开发的坝后式电站六、电站概况：1 死水位：95米2 总装机容量：P=600MW 保证出力 150MW3 水轮机工作水头设计水头 Hr =60m 最大水头 Hmax=75m平均水头 Hav =55m 最低水头 Hmin=45.0m4 水库运行水位7-9月按死水位运行 10- 6月按正常高水位运行5 引水系统水头损失△H=1.5m6 坝下游特征水位设计尾水位：39.36米正常尾水位：34.72米最低尾水位：33.64米127 泥沙条件七、气象条件平均气温14度，最高气温41度，最低气温-5度，相对湿度：80%.八、交通：交通便利，坝址下游有铁路干线通过九、电力系统及负荷情况1 本电站承担峰荷及负荷备用，汛期担任基荷。
望楼河响水水电站

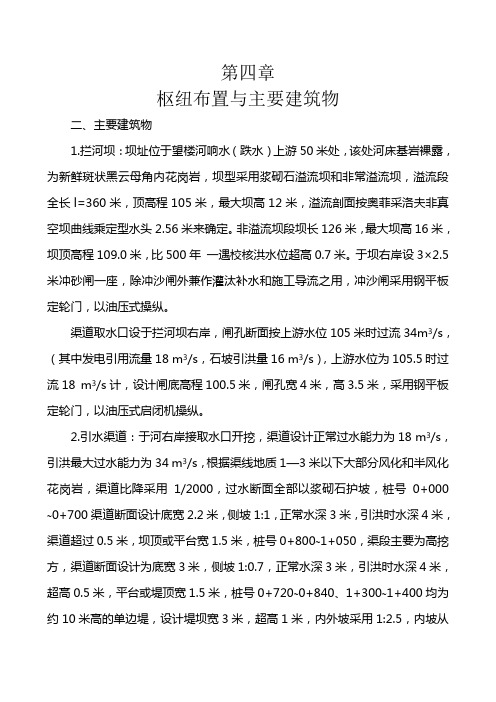

第四章枢纽布置与主要建筑物二、主要建筑物1.拦河坝：坝址位于望楼河响水（跌水）上游50米处，该处河床基岩裸露，为新鲜斑状黑云母角内花岗岩，坝型采用浆砌石溢流坝和非常溢流坝，溢流段全长l=360米，顶高程105米，最大坝高12米，溢流剖面按奥菲采洛夫非真空坝曲线乘定型水头2.56米来确定。
