离子交换运行过程
离子交换运行过程
离子交换（IonExchange）是一种利用离子及其电荷的交换作用，将特定的离子从溶液中精确分离出来的技术。
它包括共价交换、金属离子交换和水热交换等多种方法，可以用于钠和镁的分离，去除硫酸根，染料排放和污水处理等。
离子交换的基本原理是，在溶液中加入一种离子，它会与另一种溶液中的离子发生交换，从而使得溶液中某种离子的浓度改变而达到目的。
离子交换可分为两个过程：离子交换反应（Ion Exchange Reaction）与离子交换分离（Ion Exchange Separation），它们可以独立地进行，也可以结合起来运行。
离子交换反应是指在溶液中产生的离子反应。
离子交换反应的过程大致分为以下几步：
1、将溶液中的金属离子或其他正负离子与交换树脂上的交换弱碱枝发生反应，使溶液中的离子与交换树脂上的离子结合起来，从而改变溶液中离子的浓度。
2、交换树脂上的离子会被溶液中的离子所取代，从而使溶液中离子的种类发生变化。
3、离子交换完成后，溶液中的离子种类发生改变，金属离子或其它正负离子在溶液中存在的比例也会发生变化，这就是交换反应的结果。
离子交换分离是以离子交换反应为基础的一种分离技术。
它所利用的器件是离子交换树脂，根据交换树脂的类型及它上装载的金属离
子或其它正负离子，不同的溶液中离子能够得到有效分离。
离子交换分离大致分为以下几步：
1、将溶液中的作为被分离物的离子与交换树脂上的作为被替换物的离子发生反应，使溶液中的离子与树脂上的离子结合起来，从而改变溶液中离子的浓度。
2、在改变溶液中的离子浓度的同时，将某种离子从溶液中分离出来，形成离子溶液。
3、通过改变溶液的pH值或加入另一种离子，将溶液中的某种离子进一步析出，使析出的离子浓度达到所需的要求。
4、将析出的离子从溶液中提取出来，这就是离子交换分离的完整过程。
离子交换是一种高效、可行的分离技术，它可以用于分离金属离子、钠离子、镁离子、氯离子、硫酸根和染料等，是污水处理、饮用水系统、锂离子电池领域中的一种常用技术。
离子交换的优势在于它可以实现较高的离子析出率，并且离子交换反应所需的能量较低，操作简便，可以实现大规模的生产，是一种受到欢迎的分离技术。
离子交换是一种技术，它有助于环境保护，为生物和产业应用提供了解决方案，具有重要的工业应用价值。
它包括共价交换、金属离子交换和水热交换等多种方式，可以有效的分离特定的金属离子、钠离子、镁离子、氯离子、硫酸根和染料等，为污水处理、饮用水系统、锂离子电池领域提供高效的解决方案。
离子交换带控制点的工艺流程图
（一）带控制点的工艺流程工艺流程及原理反洗水废液正洗水工作原理：离子交换是指水溶液通过树脂时，发生在固体颗粒和液体之间的界面上，固液间离子相互交换的过程。
离子交换反应是可逆反应，离子交换对不同组分显示出不同的平衡特性。
在水处理中常见的离子交换反应是水的软化，除盐及去除或回收污水种重金属离子等。
水中在阳离子交换剂上的Na+离子进行交换反应。
其反应如下：2RNa+M2+=R2M+2Na2+式中：R-----离子交换剂的骨架N+-----交换剂上可交换离子M2+----水溶液中二价阳离子（三）自动控制，在线检测及参数调节自动控制：水泵1、调节池，盐池，软水池均设下水位开关及水位下限自动报警装置。
水位达下限时报警并停泵。
在线检测：1、流量：泵（A-J，L-N）出口流量在线检测，其中泵（A-C）流量的瞬时值和累计值通过计算机显示，记录和打印。
2、测硬度：A7-A8检测3、Ph值：调节池中污水，混合反应池中污水，泵（G）出水的Ph值在线检测，既可现场检读，也可通过计算机显示，记录并打印。
运行参数调节及控制策略1、流量：泵（I-K）皆为交流电源离心泵，泵（I-K）连接电磁流量计（F1 -10 ）可通过计算机，根据流量设定值指定变频器工作，改变泵的转速以调节其流量。
（四）额定运行参数及预期效果1、盐池容积：12.3L2、离子交换柱：进水流量0.1m3h-1，进水空塔流速=正洗强度=12.7m/h，正洗流量100Lh-1，反洗强度10.2m/h，反洗流量80Lh-1，正反洗时间各15分钟。
3、软水池：流量0.10m3h-1，容积1.37m，停留时间13.7小时。
4、调节池：流量0.10m3h-1。
（五）非标设备的工艺设计及计算一）调节池1．容积：设停留时间t=12h ，则V=Q.T=0.10×12=1.20m 32.直径、高度：设h=D ，锥底Φ100，则V=0.785D 3=1.20,则 H=D=1.20m3、管口直径（1）进水管：10分钟充满调节池，管内流速u 0=,则 管中流量Q 0=t V =102.1×60=7.2 m3.h -1 D 0=00785.0U Q =6.1*785.03600/2.7=40mm（2）溢流管流速U 1=0.5 m.s -1 Q 1=Q 0=7.2 m 3.h -1D 1=11785.0U Q =5.0*785.03600/2.7=70mm（3）出水管U 2=1.0 m.s -1， Q 2=0.10 m 3.h -1D 2=22785.0U Q =0.1*785.03600/10.0=6mm ，取D 2=20mm（4）放净管 D 3=40mm4、示意图如图14所示。

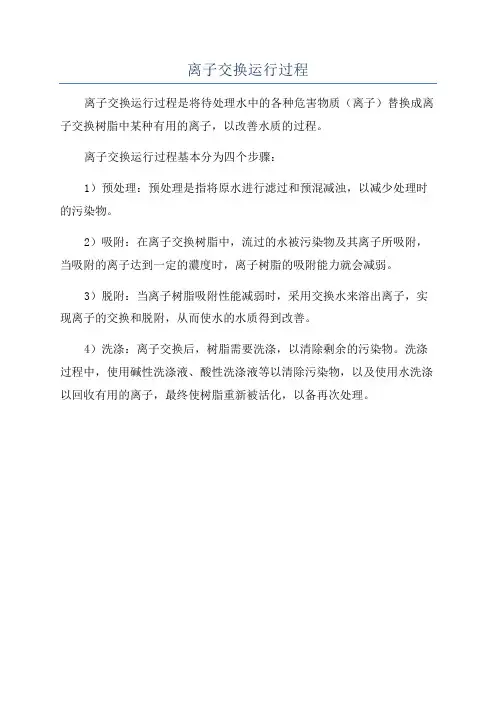

离子交换运行过程
离子交换运行过程
离子交换运行过程是将待处理水中的各种危害物质（离子）替换成离子交换树脂中某种有用的离子，以改善水质的过程。
离子交换运行过程基本分为四个步骤：
1）预处理：预处理是指将原水进行滤过和预混减浊，以减少处理时的污染物。
2）吸附：在离子交换树脂中，流过的水被污染物及其离子所吸附，当吸附的离子达到一定的濃度时，离子树脂的吸附能力就会减弱。
3）脱附：当离子树脂吸附性能减弱时，采用交换水来溶出离子，实现离子的交换和脱附，从而使水的水质得到改善。
4）洗涤：离子交换后，树脂需要洗涤，以清除剩余的污染物。
洗涤过程中，使用碱性洗涤液、酸性洗涤液等以清除污染物，以及使用水洗涤以回收有用的离子，最终使树脂重新被活化，以备再次处理。
软水器工作原理
软水器工作原理引言概述：软水器是一种常见的家用水处理设备，它能够有效去除水中的硬度物质，提供给我们更为纯净的软水。
本文将详细介绍软水器的工作原理，匡助读者更好地了解软水器的运作过程。
一、离子交换1.1 树脂床软水器中的核心组件是树脂床，它通常由小颗粒的树脂珠组成。
这些树脂珠具有特殊的离子交换能力，能够去除水中的钙离子和镁离子，从而减少水的硬度。
1.2 离子交换过程当水通过软水器时，钙离子和镁离子会与树脂珠表面的钠离子发生交换。
这是因为树脂珠上的钠离子具有更高的亲和力，能够将水中的钙离子和镁离子吸附到树脂珠上，同时释放出相应数量的钠离子。
1.3 再生过程随着时间的推移，树脂珠上的钠离子逐渐消耗殆尽，此时需要进行再生。
再生过程中，软水器会通过盐水溶液冲洗树脂床，将吸附的钙离子和镁离子冲刷掉，同时重新补充树脂珠上的钠离子，以保证软水器的正常运行。
二、盐水箱2.1 盐水溶液制备软水器中的盐水溶液用于再生树脂床，它通常由盐水箱提供。
盐水箱中装有食用盐和适量的水，通过溶解食用盐制备盐水溶液。
2.2 冲洗过程在再生过程中，软水器会将盐水溶液引入树脂床，通过冲洗的方式将吸附的钙离子和镁离子冲刷掉。
这样，软水器就能够重新恢复到正常的工作状态。
2.3 盐水箱维护为了确保软水器的正常运行，需要定期检查盐水箱中的盐水溶液浓度，并及时补充盐水。
此外，还需定期清洁盐水箱，防止盐结晶阻塞管道。
三、控制阀3.1 自动控制软水器通常配备有控制阀，用于自动控制水流的方向和流量。
控制阀能够根据水流的需求，自动切换软水和硬水之间的通道，确保软水器的正常运行。
3.2 压力调节控制阀还能够根据水压的变化，自动调节软水器的工作压力。
这样可以避免因水压过高或者过低而影响软水器的正常运行。
3.3 节水功能一些高级软水器还配备有节水功能的控制阀。
它们能够根据实际需求，智能调节软水器的运行周期和冲洗时间，最大限度地减少水的浪费。
四、滤料4.1 预过滤软水器中通常还配备有滤料，用于预先过滤水中的杂质和悬浮物。
离子交换法的工作原理及软水器的工作过程
离子交换法的工作原理及软水器的工作过程离子交换树脂是一种聚合物，带有相应的功能基团。
一般情况下，常规的钠离子交换树脂带有大量的钠离子。
当水中的钙镁离子含量高时，离子交换树脂可以释放出钠离子，功能基团与钙镁离子结合，这样水中的钙镁离子含量降低，水的硬度下降。
硬水就变为软水，这是软化水设备的工作过程。
当树脂上的大量功能基团与钙镁离子结合后，树脂的软化能力下降，可以用氯化钠溶液流过树脂，此时溶液中的钠离子含量高，功能基团会释放出钙镁离子而与钠离子结合，这样树脂就恢复了交换能力，这个过程叫作“再生”。
由于实际工作的需要，软化水设备的标准工作流程主要包括：工作(有时叫做产水，下同)、反洗、吸盐(再生)、慢冲洗(置换)、快冲洗五个过程。
不同软化水设备的所有工序非常接近，只是由于实际工艺的不同或控制的需要，可能会有一些附加的流程。
任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的(其中，全自动软化水设备会增加盐水重注过程)。
反洗：工作一段时间后的设备，会在树脂上部拦截很多由原水带来的污物，把这些污物除去后，离子交换树脂才能完全曝露出来，再生的效果才能得到保证。
反洗过程就是水从树脂的底部洗入，从顶部流出，这样可以把顶部拦截下来的污物冲走。
这个过程一般需要5-15分钟左右。
吸盐(再生)：即将盐水注入树脂罐体的过程，传统设备是采用盐泵将盐水注入，全自动的设备是采用专用的内置喷射器将盐水吸入(只要进水有一定的压力即可)。
在实际工作过程中，盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好，所以软化水设备都是采用盐水慢速流过树脂的方法再生，这个过程一般需要30分钟左右，实际时间受用盐量的影响。
慢冲洗(置换)：在用盐水流过树脂以后，用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗，由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换，根据实际经验，这个过程中是再生的主要过程，所以很多人将这个过程称作置换。
钠离子交换器操作程序步骤
浮动床钠离子交换器操作程序步骤当钠离子交换器出水水质不合格后，钠离子交换器内部树脂交换能力降低，此时需停止运行，进行再生还原。
1：停运﹙停止供水，关闭进水阀与出水阀。
﹚
2：落床（上进空气；下排水约2分钟，将树脂层落平）
3：再生：将工业盐按照比例（8％）使其在在溶盐器中充分溶解，利用过滤水压将盐液从交换器顶部送入将钙，镁离子置换排至压滤段前池。
﹙置换时间不得小于60分钟，流速控制在15-20 m³/h﹚
4：小反洗：盐液进完毕后继续通过溶盐器向钠离子交换器内部进清水0.5 m³左右﹙清水由底部进入底部排出至压滤段前池﹚停止小反洗。
5：反洗：打开进水阀将清水从交换器顶部﹙控制进水流量为15-20m/h左右,反洗时间约10-20分钟左右﹚供入，排水流量为85-95m³/h，底部排出至雨水沟内。
6:正洗：打开进水阀将清水从交换器底部﹙控制进水流量为15-20m/h左右，反洗时间约10-20分钟左右化验分析合格为止﹚供入，排水流量为85-95m³/h，顶部排出至雨水沟内。
7：起床：打开进水阀将清水从交换器底部﹙控制进水流量为15-20m/h左右，起床时间约为5-10分钟左右化验分析合格为止﹚排水流量为30m³/h化验分析合格投入设备的运行。
热力车间。
离子交换器的工作原理
离子交换器的工作原理
离子交换器是一种用于水处理的设备，它通过离子的吸附和释放，来实现去除水中有害离子的目的。
该设备通常由一个管道系统和填充了具有特定吸附性能的树脂颗粒的压力容器组成。
离子交换器的工作原理主要分为两个阶段：吸附和再生。
在吸附阶段，水流经过填充了离子交换树脂的压力容器。
树脂是由具有功能基团的高分子材料制成，这些功能基团可以吸附和释放离子。
当水中带有有害离子的溶质通过树脂床时，树脂的功能基团会吸附这些离子，使其从水中移除。
同样，有益离子也会被树脂吸附。
在再生阶段，一旦树脂吸附剂中的可交换离子几乎用尽，需要对树脂进行再生。
再生通常通过将含有更多可交换离子的盐溶液（如盐酸或盐）通过树脂床进行处理来实现。
这使得树脂释放先前吸附的有害离子，并重新吸收盐溶液中的可交换离子。
树脂床洗涤后，再生的树脂就可以继续吸附和去除水中的有害离子。
离子交换器可用于去除水中的多种有害离子，如钙、镁、铁、铅、氯等。
它广泛应用于水处理、锅炉给水、饮用水和工业过程中，以提高水质和防止设备的腐蚀和堵塞。
总之，离子交换器通过吸附和释放离子来去除水中的有害离子。
它的工作原理基于树脂床的功能基团吸附和释放离子的特性，以达到净化水质的目的。
离子交换除盐简介
离子交换器运行过程
再生：打开空气门和进水门，后将一定浓度的再生液送入交换器内，由 再生装置将再生液均匀分布到整个树脂层，并将交换器内的空气经气管 排出，空气排净后关闭空气门打开排水门，此时再生液流过树脂层，并 与失效的阳离子（或者阴离子）树脂发生离子交换反应，使失效的树脂 再生，再生过程废液从排水门排出。 正洗：待树脂再生后的废液基本排完，树脂中仍有残留的再生剂和再生 产物，必须将其洗除，交换器方能投入运行，正洗时清水沿运行线路进 入交换器、排水门、排入地沟。正洗开始时排出废液中仍然有再生剂和 再生产物，随着正洗的进行，出水中两者含量逐渐减少，除盐交换反应 开始发生，排水基本符合水质标准时关闭排水门结束正洗，开始进行下 一周期的运行。
阳离子交换树脂：交换基团能解离出阳 离子的，如能解离出H+的，缩写：RH（强 酸性或弱酸性）
阴离子交换树脂：交换基团能解离的离 子是阴离子型的，如能解离出OH-的，缩写： ROH（强碱性或弱碱性）
溶胀性：树脂由干态变湿态体积会发生变 化
机械强度：良好的机械抗压缩性和很低的 脆性
耐热性：依种类而不同，一般RH：100℃ 左右；ROH：60~80℃
其体内再生法，其步骤为：反洗分层、再生和正洗。
混床运行过程
① 反洗分层：由于阳、阴树脂比重的不同，当混床树脂反洗时，在水流 作用下树脂会自动会层，阳、阴树脂的比重差越大，分层越迅速、彻底。
② 再生：混床中阳、阴树脂分层后，就可以对上层的阴树脂和下层的阳 树脂分别进行再生，亦可同时进行再生。 再生阴树脂时，碱液从上部的进碱 管进入，通过失效的阴树脂层，使失效树脂再生，其废液由混床中部排液装 置排出。再生阳树脂时，酸液从下面通过底部配水装置进入失效树脂层，使 失效的阳树脂再生，其废液从混床中部的排液装置排出。
离子交换的基本原理和装置运行方式
离子交换的基本原理和装置运行方式离子交换的基本原理和装置运行方式借助于固体离子交换剂中的离子与稀溶液中的离子进行交换，以达到提取或去除溶液中某些离子的目的，是一种属于传质分离过程的单元操作。
离子交换是可逆的等当量交换反应。
下面一起来了解一下离子交换的基本原理和装置运行方式：1.1离子交换的基本原理水处理中主要采用离子交换树脂和磺化煤用于离子交换。
其中离子交换树脂应用广泛，种类多，而磺化煤为兼有强酸型和弱酸型交换基团的阳离子交换剂。
离子交换树脂按结构特征，分为：凝胶型、大孔型和等孔型;按树脂母体种类，分为：苯乙烯系、酚醛系和丙烯酸系等;按其交换基团性质，分为：强酸型、弱酸型、强碱型和弱碱型。
⑴离子交换树脂的构造是由空间网状结构骨架(即母体)与附属在骨架上的许多活性基团所构成的不溶性高分子化合物。
活性基团遇水电离，分成两部分：固定部分，仍与骨架牢固结合，不能自由移动，构成所谓固定离子，活动部分，能在一定范围内自由移动，并与其周围溶液中的其他同性离子进行交换反应，称为可交换离子。
⑵基本性能①外观呈透明或半透明球形，颜色有乳白色、淡黄色、黄色、褐色、棕褐色等，②交联度指交联剂占树脂原料总重量的百分数。
对树脂的许多性能例如交换容量、含水率、溶胀性、机械强度等有决定性影响，一般水处理中树脂的交联度为7%～10%.③含水率指每克湿树脂所含水分的百分率，一般为50%，交联度越大，孔隙越小，含水率越少。
④溶胀性指干树脂用水浸泡而体积变大的现象。
一般来说，交联度越小，活性基团越容易电离，可交换离子的水合离子半径越大，则溶胀度越大;树脂周围溶液电解质浓度越高，树脂溶胀率就越小。
在生产中应尽量保证离子交换器有长的工作周期，减少再生次数，以延长树脂的使用寿命。
⑤密度分为干真密度、湿真密度和湿视密度⑥交换容量是树脂最重要的性能，是设计离子交换过程装置时所必须的数据，定量地表示树脂交换能力的大小。
分为全交换容量和工作交换容量。
离子交换技术
操作条件如流速、温度等也会影响离子交换过程，需要根据实际 情况进行调整。
离子交换过程的动力学模型
扩散过程
在离子交换过程中，离子的扩散速度 是影响整个过程的重要因素之一。扩 散速度越快，离子越容易到达离子交 换剂的表面，从而进行交换反应。
反应过程
反应过程是离子交换过程中的另一个 重要因素。反应速度越快，离子越容 易与离子交换剂发生交换反应，从而 提高整个过程的效率。
使用方法
02
将离子交换剂填充在交换柱中，通过循环或静态方式进行离子
交换。
注意事项
03
注意离子交换剂的使用寿命，及时更换或再生。
离子交换剂的再生与处理
再生方法
通过化学反应或电化学反应使失效的离子交换剂恢复 交换能力。
处理方式
对失效的离子交换剂进行清洗、破碎、再加工等处理 ，以回收和再利用资源。
再生剂
用于离子交换剂再生的化学试剂，如酸、碱、盐等。
03
离子交换过程
离子交换过程的基本步骤
离子交换剂的预处理
对离子交换剂进行预处理，包括清洗、再生和活化等步骤，以确保其 性能和寿命。
离子交换剂的装填
将预处理后的离子交换剂装填到离子交换柱中，以便进行后续的离子 交换过程。
溶液的通过
将待处理的溶液通过离子交换柱，与离子交换剂进行离子交换反应。
提高离子交换技术的效率与效果的方法
优化工艺参数
通过实验研究，优化离子交换技术的工艺参数，如流速、溶液浓度 等，提高吸附效果和分离效率。
使用复合离子交换剂
研发新型复合离子交换剂，提高其对特定离子的吸附能力和选择性 。
强化再生过程
通过改进再生工艺和优化再生条件，提高离子交换剂的再生效率和 重复使用性能。
水处理工程：第7章离子交换
本节思考题
(1) Na型树脂和H型树脂的交换特性有何不同？ (2) 请画出基本的离子交换软化系统和脱碱软化系统， 并简述系统原理。
41
第4节 离子交换除盐
一、阴离子树脂特性 二、复床除盐 三、混合床除盐
42
一、阴离子树脂特性
阴树脂是在粒状高分子化合物母体的最后处理阶段导 入各种胺基（NH3中的氢原子被烃基取代）而成的。 1. 强碱性阴离子树脂 氨（NH3)水解生成NH4OH, 其中的四个氢原子为四个烃基取代
1第7章离子交换ionexchange2第11节软化与除盐概述第22节离子交换原理第33节离子交换软化第44节离子交换除盐第55节离子交换器第66节离子交换处理工业废水本章内容3第1节软化与除盐概述一水中常见溶解离子二硬度表示方法三水的纯度表示方法四软化和除盐基本方法4离子
第7章 离子交换 （Ion exchange）
q / q0 1 − q / q0
=
K
B+ A+
1
c −
/ c0 c / c0
q0：树脂全交换容量，mmol/L； q：树脂中B+离子浓度, mmol/L；
c0：溶液中两种交换离子的总浓度，mmol/L； c：溶液中B+离子浓度，mmol/L
19
二、离子交换平衡
二价对一价的离子交换反应通式：
2R-A+ + B2+ R2-B2+ +2A+
软化，以硬度离子泄漏为准
31
一、阳离子树脂特性
3. 弱酸型RCOOH （目前应用广的主要是丙烯酸型）
... CH CH2 CH CH2 ...
COOH
... CH CH2 CH CH2 ...
