给水管道水压试验技术交底
个人收集整理 勿做商业用途
1 / 2
给水管道水压试验技术交底
管道安装完成后要做分段压水试验和全系统压水试验，管道
试验压力为1.0MPa。
具体要求：
（1）地下埋设管道必须在管道接口全部完成验收合格及管顶
回填土不小于50cm之后，方可做压力试验。
（2）压水试验一般在试压管道两端各预留一段沟槽不开挖，
并做试压镇墩，达到要求强度后方可进行水压试验。
（3）管道采用分段压水试验，分段长度不大于1km。
（4）水压试验要以生活饮用清水为介质，缓慢充水，以免使
管道发生水锤等现象，对管道造成损坏。
（5）充水时，先打开管道各高处的排气阀，充分排除空气，
充满水后，试压管道内要保证0.2～0.3MPa的水压，系统浸泡不
得低于24小时，再进行压水试验。
（6）水压试验时，要逐步缓慢升压。先达到设计内水压稳压，
再升压至试验压力稳压；达到试验压力稳压后，然后降压至设计
内压进行稳压，以便有足够时间观测和检验。各压力段稳压时间
按有关规定执行。系统的渗漏不超过设计规范要求为合格。如稳
压期间渗漏较大，要立即中止试验。
（7）在管道分段压水试验合格的基础上，进行全系统压水试
验，试验压力等于工作压力，全系统达到工作压力后，对所有的
连接点进行检查，全系统试运行72小时以上。
（8）试验用的压力表要经过校验，精度不低于1.5级，表的
量程为被测压力的1.5～2倍。压力表至少两块，分别安装在试
个人收集整理 勿做商业用途
2 / 2
压管段的两端。
（9）不论试验总渗漏量多大，都应对存在可视渗漏的接头进
行修补。检查阀及零件以确保不会出现能够影响试验或使试验失
效的渗漏。对在压力试验期间发现的任何有裂缝或有毛病的管
道、配件要予拆除并用新构件更换。
试压程序示意图
加 压
灌 水 浸 泡
检查及修复
压力达试验
压力
安装完成
管 内 清 理
测试漏水量
合 格
压降
不降压
合 格
不
合
格
管道水压试验报告
管道压水试验报告1 试压要求与程序1.1 试压要求1.1.1管线试压时所有不能参与试压的设备、管线须做好系统隔离，无法隔离的设备须经设计和建设单位认可同意后方可参加系统试压。
1.1.2试验压力应以相同等级系统中设计压力最高的管线试验压力为整个系统的试验压力，且不同压力等级的管线不得串联在一起试验。
1.1.3当管道与设备作为一个系统进行试验时，应征得建设/监理和设计单位同意，并符合下列规定：a）管道的试验压力小于或等于设备的试验压力时，按管道的试验压力进行试验；b）管道试验压力大于设备的试验压力，且设备无法隔离，设备的试验压力大于或等于管道试验压力的77%时，按设备的试验压力进行试验。
2 试验准备2.1 试验前应具备的条件2.1.1 管道系统施工完毕，并符合设计及相关规范的要求。
2.1.2管道支吊架安装完毕且符合设计要求。
2.1.3热处理及无损检测合格，焊缝及其他应检查的部位，除涂刷底漆外不得进行隔热等隐蔽工程施工。
2.1.4 试验用压力表已经校验，且在有效检定（校准）期内，精度不低于1.6级，表的满刻度值为最大被测压力值的1.5倍，每个系统压力表使用不少于2块。
2.1.5试验所需的机具及技措用料已做好准备。
2.2 试验准备技术要求2.2.1试验前将不能参与试验的设备、仪表及管道附件等加以隔离，安全阀、调节阀、减压阀及阻火器应拆卸或加盲板隔离。
2.2.2有弹簧支、吊架的管线在试压充水前必须将管线临时支起，管线试压合格且排净水后，将临时支撑全部拆除。
2.2.3试压系统所加盲板要有明显标记，位置清楚，记录完整，以便试压合格后拆除。
2.2.4 试压前负责试压的技术人员应按管线试压流程图对施工班组进行技术交底和安全交底。
流程图中应标示：系统进水（气）口、排水（气）口、高点放气点、试压泵连接点，试验介质流向、试验压力、盲板加设位置及压力表设置位置。
2.2.5液体压力试验时，向管道系统内注水过程中宜利用各管段高点的法兰、阀门、排气口、排液口等排净管道系统内的空气。
室内给水管道安装工程 技术交底
室内给水管道安装工程技术交底交底提要:室内给水管道安装的相关材料、机具预备、质量要求及施工工艺。
一、施工预备(二)作业条件1、地下管道铺设必须在房心土回填夯实或挖到管底标高，沿着管线铺设位置清理洁净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
2、暗装管道应在地沟盖板前或吊顶封闭前进行安装。
3、明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理洁净，托吊卡件均已安装牢固，位置正确。
4、立管安装宜在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除洁净，并有防坠落措施。
5、支管安装应在墙体砌筑完毕墙面未装修前进行。
(二)材质要求1、铸铁给水管及管件质量标准YB／T5188、GB3287。
其规格尺寸应符合设计要求，管壁薄厚平均，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁平均，附着牢固。
室外给水铸铁管安装多数采纳胶圈接口，管道与胶圈采纳同一厂家产品，差不多配套好橡胶圈。
给水铸铁管件采纳自来水公司配套产品。
手锤轻轻敲打，沙沙声说明质量不行，应检查是否有裂缝；锤击断管壁，断面呈灰色，组织平均、紧密、细颗粒为合格。
2、镀锌给水管及管件质量标准GB／T3091。
其规格种类应符合设计要求，管内外镀锌平均，无锈蚀，无毛刺。
管件无偏扣、乱扣、丝扣不全或角度不准等现象。
将几个相同直径的管件串起来，看是否乱扣、偏扣、角度不准，然后试压。
3、消火栓系统管材按设计要求选用，一样采纳碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。
4、消火栓箱体的规格型号应符合没计图纸要求，箱体表面平坦、光洁，无锈蚀、划伤，箱门开启灵活。
箱体方正，箱内配件齐全。
栓阀外形规矩，无裂纹，启闭灵活，关闭严密，密封填料完好。
5、在北京地区，冷热水表必须使用北京市自来水公司产品。
给排水管道试压规范
给排水管道试压规范篇一：给排水系统试压及冲洗之规范要求1、自动喷淋系统水压试验、气压试验以及管道冲洗：《自动喷水灭火系统施工及验收规范GB 50261-2005》6．2．1 当系统设计工作压力等于或小于1.0MPa时，水压强度试验压力应为设计工作压力的1.5倍，并不应低于1.4MPa；当系统设计工作压力大于1.0MPa时，水压强度试验压力应为该工作压力加0.4MPa。
6．2．2 水压强度试验的测试点应设在系统管网的最低点。
对管网注水时，应将管网内的空气排净，并应缓慢升压；达到试验压力后，稳压30min后，管网应无泄漏、无变形，且压力降不应大于0.05MPa。
6．2．3 水压严密性试验应在水压强度试验和管网冲洗合格后进行。
试验压力应为设计工作压力，稳压24h应无泄漏。
6．2．5 自动喷水灭火系统的水源干管、进户管和室内埋地管道，应在回填前单独或与系统一起进行水压强度试验和水压严密性试验。
6．3．1 气压严密性试验压力应为0.28MPa，且稳压24h，压力降不应大于0.01MPa。
6．3．2 气压试验的介质宜采用空气或氮气。
6．4．1 管网冲洗的水流流速、流量不应小于系统设计的水流流速、(来自: 小龙文档网:给排水管道试压规范)流量；管网冲洗宜分区、分段进行；水平管网冲洗时，其排水管位置应低于配水支管。
6．4．2 管网冲洗的水流方向应与灭火时管网的水流方向一致。
6．4．3 管网冲洗应连续进行。
当出口处水的颜色、透明度与入口处水的颜色、透明度基本一致时，冲洗方可结束。
2、生活给水系统水压试验、气压试验以及管道冲洗：《建筑给水排水及采暖工程施工质量验收规范GB 50242-2002》4．2．1 室内给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。
检验方法：金属及复合管给水管道系统在试验压力下观测10min，压力降不应0.02Mpa . 然后降到工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1H，压力降不得超过0.05Mpa，然后在工作压力的1.15倍状态下稳压2H，压力降不得超过0.03Mpa,同时检查各连接处不得渗漏。
给水管道水压试验方案
陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目硫回收装置埋地管道试压/闭水试验方案编制：董大成审核：王永伟审定：王龙中化二建集团有限公司2017年5月2日目录一、工程概况 (1)二、试验目的 (2)三、试验依据 (2)四、试压前准备工作 (2)五、注水与排气 (3)六、水压试验 (3)七、闭水试验 (4)八、水压试验安全施工措施保证措施 (4)九、安全保证措施 (5)十、安全施工措施 (5)十一、临时用电安全技术措施 (5)十二、主要投入设备 (6)一、工程概况陕西延长石油延安能源化工有限责任公司延安煤油气资源综合利用项目硫回收装置的地下管道工程，包括界区内的循环水、消防水、生产水、生活水、生活污水、工艺管道等系统的地下管道。
管道明细如下：名称规格型号材质标准单位数量输送流体用无缝钢管Φ114.3×4.78 20 GB/T8163-2008 米236 输送流体用无缝钢管Φ114.3×8.56 20GB/T8163-2008 米150 输送流体用无缝钢管Φ168.3×7.11 20GB/T8163-2008 米 4输送流体用无缝钢管Φ168.3×4.5 20GB/T8163-2008 米21输送流体用无缝钢管Φ26.7×2.87 20GB/T8163-2008 米 2输送流体用无缝钢管Φ219.1×7.0420GB/T8163-2008 米172 输送流体用无缝钢管Φ219.1×6 20GB/T8163-2008 米41输送流体用无缝钢管Φ48.3×3.68 20GB/T8163-2008 米0.5 输送流体用无缝钢管Φ60.3×3.91 20GB/T8163-2008 米64输送流体用无缝钢管Φ88.9×4.78 20GB/T8163-2008 米49输送流体用无缝钢管Φ73×4.78 20GB/T8163-2008 米10输送流体用无缝钢管Φ323.8×6.35 20GB/T8163-2008 米61 埋地管道设计压力及试验压力见下表：管道设计压力、试验压力表单位：MPa 序号管道名称系统管网压力设计压力试验压力1 生产给水管道（IW）0.40 0.80 1.22 生活给水管道（SW）0.30 0.80 1.23 循环冷却给水管道（CWS）0.45 0.80 1.24 循环冷却回水管道（CWR）0.25 0.80 1.25 生产污水管道（OWW）0 0 闭水试验6 生活污水管道（SD）0 0 闭水试验二、试验目的根据设计、规范要求，生产给水、生活给水、循环水管道、生产污水管道、生活污水管道工程安装完成后，检验管线管材衔接处是否密封不漏水,检验压力是否达到运行要求。
PE给水管施工技术交底
三、铺砂、下管
1、铺砂：管道底部应做≮0.15m的砂垫层，且夯填密实。
2、下管：铺砂后，经核对管节、管件位置无误后下管。在各接口处掏挖工作坑，工作坑大小为方便管道撞口安装为宜。
四、管道连接
1、焊接准备。热熔焊接施工准备工作如下：
1）、将与管材规格一致的卡瓦装入机架；
焊道中间
有深沟
熔融对接时熔料温度太低，切换时间太长
检查加热板的温度，提高操作速度，尽量减少切换时间。
接口严重错位
熔融对接前两管材对中不好，错位严重
严格控制两管材的偏移量，管材加
热和对接前一定要进行对中检查。
局部不卷边或外卷内不卷或内卷外不卷
①铣刀片松动，造成管端铣削不平整，两管对齐后局部缝隙过大
②加压加热的时间不够
六、施工机具设备表
序号
机具设备
规格
单位
数量
备 注
1
PE管热熔机
De20—De63
台
1
2
PE管热熔机
De75—De110
台
1
3
双柱型PE对焊机
De50—De110
1
4
双柱型PE对焊机
De90—De250
1
5
电锯
1.5W
台
1
用于切割PE管
6
试压泵
套
1
管道试压用
七、劳动力组织
每台焊机配备焊工2人，配合人员包括水电工2～3名，若PE 管管径大于200mm 时，配合人员应增加到2～4人。
签字栏
技术负责人：交底人：接交人：
10.测试系统的拖动压力P0并记录。每个焊口的拖动压力都需测定；当拖动压力过大时，可采用垫短管等方法解决。

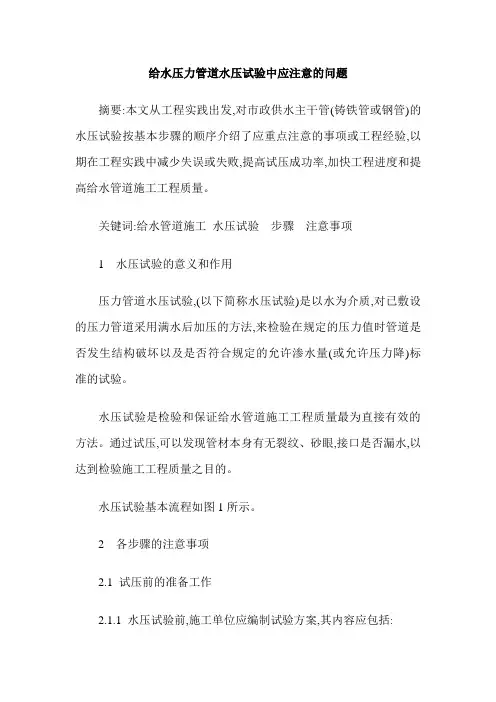

给水压力管道水压试验中应注意的问题
给水压力管道水压试验中应注意的问题摘要:本文从工程实践出发,对市政供水主干管(铸铁管或钢管)的水压试验按基本步骤的顺序介绍了应重点注意的事项或工程经验,以期在工程实践中减少失误或失败,提高试压成功率,加快工程进度和提高给水管道施工工程质量。
关键词:给水管道施工水压试验步骤注意事项1 水压试验的意义和作用压力管道水压试验,(以下简称水压试验)是以水为介质,对已敷设的压力管道采用满水后加压的方法,来检验在规定的压力值时管道是否发生结构破坏以及是否符合规定的允许渗水量(或允许压力降)标准的试验。
水压试验是检验和保证给水管道施工工程质量最为直接有效的方法。
通过试压,可以发现管材本身有无裂纹、砂眼,接口是否漏水,以达到检验施工工程质量之目的。
水压试验基本流程如图1所示。
2 各步骤的注意事项2.1 试压前的准备工作2.1.1 水压试验前,施工单位应编制试验方案,其内容应包括:(1)后背及堵板的设计;(2)进水管路、排气孔及排水孔的设计;(3)加压设备、压力计的选择及安装的设计;(4)排水疏导措施;(5)升压分级的划分及观测制度的规定;(6)试验管段的稳定措施和安全措施。
2.1.2 开槽施工管道试验前,附属设备安装应符合下列规定:(1)非隐蔽管道的固定设施已按设计要求安装合格;(2)管道附属设备已按要求紧固、锚固合格;(3)管件的支墩、锚固设施混凝土强度已达到设计强度;(4)未设置支墩、锚固设施的管件,应采取加固措施并检查合格。
2.1.3 水压试验采用的设备、仪表规格及其安装:(1)压力计、压力图表记录仪或压力数字记录仪、压力表、温度图表记录仪或温度数字记录仪、流量计等测量仪器的规格、型号、适用范围、数量应满足作业要求,使用前经校正并具有符合规定的检定证书;(2)水泵、压力计应安装在试验段的两端部与管道轴线相垂直的支管上。
2.1.4 试压管段划分应按管道的材质、直径、设计压力划分试压管段,试压管段的长度,不宜大于1000米。
压力管道水压试验方案
三、试验依据
1.《压力管道安全技术监察规程》；
2.《压力管道设计规范》；
3.《压力管道施工及验收规范》；
4.相关法律法规。
四、试验范围
本次试验针对以下压力管道：
1.主蒸汽管道；
2.高温高压给水管道；
3.主汽轮机旁路管道；
4.其他设计压力大于等于6.3MPa的管道。
6.做好试验现场的安全防护措施，包括设置警示标志、隔离区域等。
六、试验程序
1.试验前，对管道系统进行充分冲洗，排除管道内的杂质；
2.逐步升压至设计压力的1.5倍，升压速率不超过0.5MPa/min；
3.在试验压力下保持30分钟，观察管道及其附件是否有泄漏、变形或其他异常现象；
4.若无异常，继续升压至试验压力，保持10分钟；
4.试验过程中，确保通讯畅通，以便及时协调处理可能出现的问题。
十、试验后续工作
1.编制试验报告，包括试验过程、结果及异常情况处理记录；
2.针对试验中发现的问题，制定整改措施，并实施整改；
3.整改完成后，进行复验，直至满足合格标准；
4.将试验报告及相关资料归档，以备查验。
本压力管道水压试验方案旨在保障管道系统的安全运行，各参建单位应严格按照本方案执行，共同确保管道系统的安全、可靠运行。
5.水压试验过程中，应记录压力、温度等数据，并进行分析。
七、试验合格标准
1.管道系统在试验压力下无渗漏、变形、破裂等异常现象；
2.管道系统在设计压力下保持10min，无渗漏、变形、破裂等异常现象；
3.检查试验记录，确认试验数据符合规范要求。
八、试验组织及职责
1.成立试验小组，负责组织、协调和监督试验工作；
消防系统水压试验技术交底
消防系统水压试验技术交底1. 引言消防系统水压试验是确保消防系统正常工作的重要环节，它是检验消防管道、设备和器材是否达到设计、安装和使用要求的方法之一。
本文档旨在对消防系统水压试验的技术要点进行交底和说明，以确保测试工作的质量和可靠性。
2. 测试目的消防系统水压试验的目的是验证消防设备和管道系统的可运行性和耐压能力，确保其在实际使用中能够正常工作。
具体测试目标包括：- 检查消防水泵、水泵控制器、放水阀和喷头等设备的工作性能；- 验证管道系统的耐压能力和密封性；- 确保水流量和水压满足消防系统设计要求。
3. 测试流程消防系统水压试验的基本流程如下：1. 准备工作：- 打开消防供水总开关，确保供水正常；- 检查水泵、水泵控制器和放水阀等设备是否正常；- 关闭与消防系统无关的其他设备。
2. 充水：- 开启消防出水阀门，并逐渐增加水压，直到达到测试要求的压力。
- 持续观察管道系统是否有漏水现象，并及时处理。
3. 压力保持：- 在达到测试要求的水压后，保持一定时间内不变。
- 检查所有关键接口和阀门是否有异常现象，如漏水、渗水等。
4. 排水：- 关闭消防出水阀门，逐渐放松水压，直至彻底排空水管。
- 注意观察是否有漏水现象，并进行必要的维修或调整。
5. 维护和记录：- 检查消防系统各个部分及设备的工作情况，确保一切正常。
- 记录水压试验过程中的关键数据、异常情况和处理措施。
4. 安全注意事项在进行消防系统水压试验时，务必注意以下安全事项：- 消防系统水压试验需要专业人员进行，操作人员必须熟悉测试流程和技术要求；- 在充水和排水过程中，应确保人员安全，防止滑倒和触电等危险；- 在测试过程中，如发现异常情况，应立即停止测试并采取相应的安全措施；- 若在测试过程中出现水压异常、水泵运行不正常等情况，应及时报修或维修；- 消防系统水压试验应定期进行，以保证系统的可靠性和耐用性。
5. 结论通过对消防系统水压试验的技术交底，我们了解到了测试的目的、流程以及安全注意事项。
给排水技术交底(3篇)
第1篇一、工程概况本工程为XX小区给排水改造工程，位于XX市XX区，占地面积约XX平方米，总建筑面积约XX平方米。
工程内容包括给水系统、排水系统、中水系统、消防系统等。
本交底旨在明确施工过程中给排水系统的技术要求、施工工艺和质量标准，确保工程顺利进行。
二、给水系统1. 水源及水质本工程给水水源为市政自来水，水质符合国家相关标准。
2. 给水系统组成给水系统主要由以下部分组成：- 进水管道：负责将市政自来水引入小区。
- 分配管道：负责将自来水分配至各栋楼及地下室。
- 建筑内部管道：负责将自来水分配至各用水点。
- 给水设备：包括水泵、水箱、阀门、水表等。
3. 施工要点- 进水管道施工：采用PE管材，应符合国家相关标准。
- 分配管道施工：采用PVC-U管材，应符合国家相关标准。
- 建筑内部管道施工：采用PP-R管材，应符合国家相关标准。
- 给水设备安装：按照设备说明书进行，确保设备运行正常。
4. 质量控制- 管道安装前应进行水压试验，确保管道无渗漏。
- 管道连接处应采用热熔连接，确保连接牢固。
- 给水设备安装应牢固，无松动现象。
三、排水系统1. 排水系统组成排水系统主要由以下部分组成：- 生活污水管道：负责收集生活污水。
- 工业废水管道：负责收集工业废水。
- 洗涤废水管道：负责收集洗涤废水。
- 排水设备：包括排水泵、阀门、检查井等。
2. 施工要点- 生活污水管道施工：采用HDPE管材，应符合国家相关标准。
- 工业废水管道施工：采用HDPE管材，应符合国家相关标准。
- 洗涤废水管道施工：采用PVC-U管材，应符合国家相关标准。
- 排水设备安装：按照设备说明书进行，确保设备运行正常。
3. 质量控制- 管道安装前应进行水压试验，确保管道无渗漏。
- 管道连接处应采用电熔连接，确保连接牢固。
- 排水设备安装应牢固，无松动现象。
四、中水系统1. 中水系统组成中水系统主要由以下部分组成：- 中水原水收集：包括雨水收集、洗车用水等。
给水管道试压试验方案
给水管道试压试验方案年月日给水管道试压试验方案一、水压试验的一般规定：1、管道试压前应进行充水浸泡,时间不少于24h;2、水压试验的静水压力不应小于管道工作压力的倍,且试验压力不应低于,不得气压试验代替水压试验;3、水压试验的长度不宜大于1000米,对中间设有附件的管段,水压试验分段长度不宜大于500米;系统中有不同材质的管道应分别进行试压;一般同管径试验长度采用500米;4、对试压管段端头支撑挡板应进行牢固性和可靠性检查,试压时,其支撑设施严禁松动崩脱;不得将阀门作为封板;5、加压宜采用带计量装置的机械设备,当采用弹簧压力表时,其精度不应低于级,量程范围宜为试验压力倍,表盘直径不应小于150mm;6、试压管段不得包括水锤消除器,室外消火栓等管道附件系统包含的各类阀门,应处于全开状态;二、试压前准备工作：1、管道试压采用管道试压泵作为压力源;2、水源采用饮用水,使用水车运输;2、压力表采用,最小刻度,管道一端设一个压力表;压力表使用前必须拿到计量局进行校正,并出具证明,压力计要安装在试验段低端部位;3、管道两端分别设置PE管专用法兰头与法兰片,用专用堵板封堵,并在盲板上设置试压设备及附件;4、盲板采用厂商提供的专用钢板,与法兰头采用Φ30的螺栓连接,要求试压段两端有抵挡后背,后背面平整,且与管道轴线垂直;5、后背设计采用原状土加固后背墙或素混凝土后背墙,然后在后背墙上使用4个100T的千斤顶均匀顶住盲板上、下、左、右四个方向,使盲板在打压时不会因管道内压力增加而产生管道轴向方向的位移;6、在打压管线两端的高点均设置自动排气阀,确保打压管段内气体全部被排出;排气装置可以安装在鞍型三通或打压盲板的高点处;7、打压设备进行组装1在盲板排气端安装DN100自动排气阀门;2进水端盲板下口为DN100进水钢管,在进水管口安装DN100球阀一个,DN100进水管上有1个DN20钢管,安装DN20球阀,打压时连接打压泵,泄水时连接水表,测量降压时的出水量;3进水端盲板与鞍型排气三通相连,鞍型三通上口安装DN100排气阀一个,进水盲板上口钢管上有1个DN20钢管,用于安装压力表;8、各类阀门在使用前应清除阀门内污物,检查阀杆是否转动灵活,以及阀体、零件等有无裂纹、砂眼等;阀门安装的位置及阀杆方向,应便于检修和操作,安装平正牢固;9．试验前准备好水温计;10．根据试验泄水量计算,准备容积池;11、主要设备三、注水与排气：1、根据现场情况从下游端注水,总用水量根据实际长度进行调整;水量计算：水量V=πR2L;打压测试时,水温需维持保25℃以下;2、开始注水时,灌水进水需从试压管道的进水盲板下方开口端开始注水,排气口需为试压管道的高端部位12点方向,确保为最高点进行排气;注水要缓慢进行以免混入空气,管道水流速不超过米/秒;先开排气阀,进水端注水时,排气端要维持阀门开放,让水流持续流动排气,流量要充足,进水管、排气管道孔径要大于100mm;维持足够时间后,确保管道中的空气全部排出再将阀门关闭;3、管道灌满水后,打开放气阀,管道浸泡24小时后才能打压;4、若管道中未排除当空气被压缩,会造成严重的爆炸危险,可能会导致管道暴管和造成工安意外损害财产或人;故在PVC打压测试时,一定要避免压缩空气所造成的危险;四、水压试验的方法：分为预试验阶段与主试验阶段;试验流程11期间应确保2期间如有压力下降可注水补压,渗漏现象;3停止注水补压并稳定60min;若60min后压力下降至试验压力的70％以上,则预试验阶段的工作结束;当60min后压力下降至试验压力的70％以下,应停止试压,并应查明原因采取相应措施后再组织试压;2、主试验阶段,应按如下步骤,并符合下列规定：1在预试验阶段结束后,迅速将管道泄水降压,降压量为试验压力的10％～15％;期间准确计算降压所泄出的水量,设为∆VL;按下式计算允许泄出的最大水量∆V max L∆V max＝∆{1/E w+d i/e n·E p}式中V——试压管道的总容积L；∆P——降压量MPa；E w——水的体积模量MPa;不同水温时E w,见表1；E p——管材的弹性模量MPa,与水温与试压时间有关,见表2；d i——管道内径m；e n——管材公称壁厚m;当∆V大于∆V max,停止试压;泄压后排除管内过量空气,再从预试验阶段的“步骤2”开始重新试验;2 每隔3min记录一次管道剩余压力,应纪录30min;当30min 内管道剩余压力有上升趋势,则水压试验结果合格;330min内试压管道剩余水压无上升趋势,则应再持续观察60min;当在整个90min内压力下降不超过MPa,则水压试验结果合格;4当主试验阶段上述两条件均不能满足时,则水压试验结果不合格;应查明原因采取相应措施后再组织试压;表1 不同水温时体积模量表2 管材的弹性模量四、水压试验安全措施：1、试压时后背10米范围内不许站人,禁止闲杂人等在试验范围内逗留;2、所有参加人员必须服从指挥;3、准备好抽水抢险设备;4、打压后背应设在原状土或人工后背上；土质松软时,应在原土后背前垫方木,整平,压实,以保证后背整体稳定;5、管道安装检查合格后,压力管道水压试验前,除接口外,管道两侧及管顶以上回填高度不应小于;6、弯头、三通等管件必须采取锚固措施,支线敞口应堵严,以防渗水;7、试验管段不得采用闸阀做堵板,不得有消火栓、水锤消除器、安全阀等附件,试验时阀门处于全开状态;8、分级升压过程中,保证后背、支墩、管身及接口无异常现象;9、试验前对PE管材焊口处作出标记,重点监视;10、试验采用发电机供电,使用前应做好设备与线路的防水绝缘,并由专人操作,其他人员不得靠近;发电机操作员应持证上岗;六、安全保证措施1、建立严格的安全教育制度,坚持入场教育,坚持召开安全教育会,培养施工安全意识,使安全工作切实落实到人;2、加强管理人员安全考核制度,增强安全意识、避免违章指挥;3、严格进行安全技术交底,严格按安全技术规程施工,防止各种违章指挥和违章作业行为的发生;加强管理人员安全考核制度,增强安全意识,避免违章指挥;4、必须按规定配置操作人员,操作人员应经过安全技术培训,经考试合格方可上岗且人员固定;5、进入施工现场人员必须配戴安全帽,否则不允许进入施工区域作业;6、基坑内作业时注意土壁的稳定性,因打压时,沟槽回填未全部完成,因此要注意沟槽边坡的稳定,特别是现场地下水位偏高,易造成塌方等重大安全事故,所以要随时观察边坡稳定,如发现有裂缝或可能有倾坍的征兆时,要立即撤离现场,并第一时间通知项目负责人,待安全险情排查后再继续施工;7、打压过程中,一切无关人员一率不得靠近作业面,并配专人负责巡视;8、在沟槽内运输打压设备时,走专用通道,严禁从沟槽外向沟槽内直接投放或是手传,防止砸伤和损坏打压设备;9、打压段沟槽四周必须设置醒目的警示标志,要设置一定数量临时上下施工扶梯,最少不得少于2部;七、临时用电安全技术措施1、施工用电系统按设计规定安装完成后,必须经电气工程技术人员检查,方可申请送电;2、施工现场一旦发生触电事故,必须立即切断电源,抢救触电人员;严禁在切断电源之前与触电人员接触;3、移动式发电机供电的用电设备,其金属外壳或底座,必须与发电机电源的接地装置有可靠的电气连接;打压电动机具必须由电工接线与拆卸,并随时检查机具、缆线和接头,确认无漏电;4、不得在输电线路下工作,在输电线路一侧工作,不论在任何情况下,机械的任何部位与架空输电线路的最近距离应符合安全操作规程要求;5、施工现场低压供电系统应设置总配电箱、分配电箱和开关箱,实行三级配电;6、电动工具应设置各自专用的开关箱,必须实行“一机一闸”制,严禁一个开关直接控制两台或两台以上用电设备;7、电动工具的外露金属部分必须做好接零或保护接地;8、施工用电设施的安装、拆卸和维护运行必须由电工负责,严禁非电工进行任何电气作业;。
