常用的几种电平转换方案
3.3v 转5v三极管电平转换电路
【3.3V转5V电平转换电路】在现代电子产品中，我们常常会遇到不同电平之间的通信和连接问题。
在使用不同电压的设备进行通信时，就需要通过电平转换电路来确保信号的正常传输。
其中，3.3V和5V之间的电平转换是一个常见的问题。
为了解决这个问题，我们可以使用三极管电平转换电路来实现。
三极管是一种常用的电子元件，具有放大和开关功能。
在电平转换电路中，三极管起到了信号转换和匹配的作用。
下面，我将从浅入深地介绍3.3V转5V三极管电平转换电路的原理和实现方法。
1. 电平转换原理在进行电平转换时，我们需要将3.3V的信号转换为5V的信号，以适应不同设备之间的电平要求。
而三极管作为一种双向放大器，可以很好地满足这一需求。
通过控制三极管的基极电压，我们可以实现对输入信号的放大和匹配，从而实现3.3V到5V的电平转换。
2. 3.3V转5V三极管电平转换电路图接下来，我们可以通过以下电路图来实现3.3V转5V的电平转换：(这里应当插入电路图，或者描述电路连接方式)在这个电路中，我们使用了一个双极性三极管，例如2N2222。
当输入信号为3.3V时，通过控制基极电压，可以使输出信号达到5V；当输入信号为5V时，三极管处于饱和状态，输出信号同样为5V。
这样一来，我们就实现了从3.3V到5V的电平转换。
3. 实际应用和注意事项在实际应用中，我们需要注意一些电路参数的选择和匹配。
三极管的型号、输入输出电阻的匹配等都会影响到电路的性能和稳定性。
另外，对于高频信号和大电流信号的转换，也需要进一步优化电路设计。
4. 个人观点和总结3.3V转5V三极管电平转换电路是一种简单有效的电平转换方案。
通过合理设计电路参数和选择合适的元件，我们可以轻松实现不同电平之间信号的转换和匹配。
在实际应用中，我们需要根据具体情况进行电路设计和优化，以确保信号的稳定和可靠传输。
通过本文的介绍，希望能给大家带来一些关于3.3V转5V三极管电平转换电路的启发和帮助。
1.8v转3.3v电平转换电路
1.8v转3.3v电平转换电路一、概述在现代电子设备中，经常会出现不同电平之间的通信和数据传输。
一些芯片工作在1.8v电平下，而另一些芯片则需要以3.3v电平进行通信。
为了实现它们之间的数据交换，我们需要使用电平转换电路来确保信号的稳定传输。
本文将从1.8v转3.3v电平转换电路的基本原理、应用领域和设计要点等方面展开探讨，并共享一些个人观点和经验。
二、基本原理1.8v到3.3v电平转换电路实际上是一种电平逻辑电路，其基本原理是利用逻辑门、电阻和/或晶体管等元件将输入信号从1.8v电平转换为3.3v电平，或者将输出信号从3.3v电平转换为1.8v电平。
其中，逻辑门可以是与门、或门、非门等，而晶体管常用于电平转换的放大和隔离。
通过适当的电路设计和元件选择，可以实现稳定可靠的电平转换功能。
三、应用领域1.8v到3.3v电平转换电路广泛应用于各类电子设备和系统中。
在嵌入式系统中，通常会存在多个不同电平的元件或芯片，它们之间需要进行数据交换和通信。
此时，就需要使用电平转换电路来确保它们之间的正常工作。
另外，在一些传感器和执行器的接口设计中，由于其本身工作电平不同，也需要使用电平转换电路来实现互连。
四、设计要点设计1.8v到3.3v电平转换电路时需要考虑多个要点，包括电平转换方向、信号延迟、功耗和占用空间等。
要根据实际应用确定电平转换的方向，是从1.8v到3.3v，还是从3.3v到1.8v。
要合理评估信号延迟对系统性能的影响，尽量减小延迟时间。
要考虑功耗和占用空间，选择合适的元件和电路拓扑结构，以实现功耗低、体积小的电平转换电路。
五、个人观点和经验在实际项目中，我经常会遇到1.8v到3.3v电平转换的需求，对此我总结了一些经验。
要仔细阅读数据手册，了解芯片的输入输出特性和工作电平范围，以便选择合适的电平转换电路。
要留意信号的稳定性和抗干扰能力，在设计中加入必要的滤波电路和抗干扰措施。
要注意电路布局和线路走线，尽量减小信号传输路径，避免干扰和串扰。

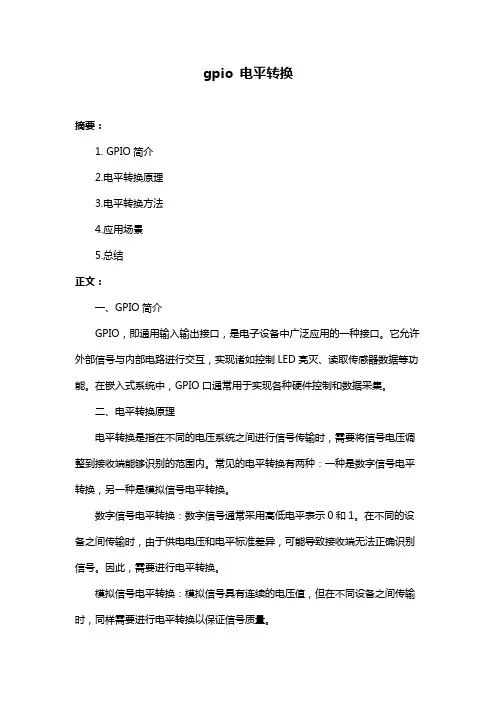

gpio 电平转换
gpio 电平转换摘要：1. GPIO简介2.电平转换原理3.电平转换方法4.应用场景5.总结正文：一、GPIO简介GPIO，即通用输入输出接口，是电子设备中广泛应用的一种接口。
它允许外部信号与内部电路进行交互，实现诸如控制LED亮灭、读取传感器数据等功能。
在嵌入式系统中，GPIO口通常用于实现各种硬件控制和数据采集。
二、电平转换原理电平转换是指在不同的电压系统之间进行信号传输时，需要将信号电压调整到接收端能够识别的范围内。
常见的电平转换有两种：一种是数字信号电平转换，另一种是模拟信号电平转换。
数字信号电平转换：数字信号通常采用高低电平表示0和1。
在不同的设备之间传输时，由于供电电压和电平标准差异，可能导致接收端无法正确识别信号。
因此，需要进行电平转换。
模拟信号电平转换：模拟信号具有连续的电压值，但在不同设备之间传输时，同样需要进行电平转换以保证信号质量。
三、电平转换方法1.水平转换器：水平转换器是一种常见的电平转换器件，它能够将输入信号调整到预定的电压范围内。
常见的水平转换器有LC滤波器、运放等。
2.逻辑门电路：逻辑门电路可以实现数字信号的电平转换。
例如，使用与非门（NAND）或或非门（NOR）等，可以将输入信号调整到合适的电平。
3.编码器：编码器可以将高电平信号转换为低电平信号，常见于串行通信中。
例如，将3.3V电平转换为5V电平。
4.电源适配器：电源适配器用于将输入电压转换为适合设备工作的电压。
例如，将220V市电转换为5V直流电源供给手机充电。
四、应用场景1.嵌入式系统：电平转换在嵌入式系统中应用广泛，如单片机、FPGA等硬件平台，需要将外部传感器、执行器等设备的信号电平转换为内部电路能够识别的电平。
2.通信设备：在通信领域，电平转换用于实现不同电压系统的信号传输，如将光纤通信中的电信号转换为电信号。
3.工业控制：电平转换在工业控制领域有助于实现精确控制，如将PLC （可编程逻辑控制器）的输出信号转换为驱动电机所需的电平。
电平转换电路和电源转换电路设计
电平转换电路和电源转换电路设计一引言电平及（电源）转换电路是（硬件）设计中的常见电路，用于将一个电平/电源转换为另一个不同电平/电源，确保外设之间可以正常（通信）和工作。
本文将介绍这些电路的设计要点，以及电平转换电路和电源转换电路的多种实现方法。
二设计要点在设计电平转换或电源转换电路时，需关注如下几个要点：1、输入和输出电压要求：在设计电路之前，首先要明确输入和输出（信号）的电压要求：输入信号的电压应该高于或等于电平转换电路所接受的最低电压；输出信号的电压应该符合目标设备的耐受要求。
2、驱动能力及转换速率：在设计转换电路时，需要考虑驱动能力需求以及转换速度要求。
3、电路连接方式：电平转换电路可以采用几种不同的连接方式，如单向电平转换、双向电平转换或多路电平转换等。
4、电路稳定性：在设计电平转换电路时，需要考虑电路的稳定性和抗干扰能力，以确保电路能够正常运行并抵抗外部干扰。
5、功耗：电平/电源转换电路在转换时会产生一定的功耗。
在设计过程中，尤其是对功耗要求很高的应用场景，要重点考虑转换电路带来的功耗，并采取相应措施，以确保电路满足功耗指标要求。
6、成本：在硬件（电路设计）中，成本始终是一个重要的考虑因素。
在设计转换电路时需要评估不同设计方案的成本，在成本和性能之间找到平衡点。
7、（仿真）和测试：在完成转换电路的设计后，进行仿真和测试是非常重要的步骤。
通过仿真可以验证电路的性能和稳定性，测试则可以确保电路在实际应用中能够正常工作。
三通讯信号电平转换的几种实现方法以下是几种常见的通讯信号电平转换电路的实现方法：1、MOS管电平转换电路MOS管搭建的电平转换电路是双向电平转换，电路示例如下图所示，其原理如下：（1）信号自（高压）向低压（左侧->右侧）转换时：左侧高电平时：MOS初始状态为截止，右侧输出高电压，MOS 保持截止；左侧低电平时：右侧通过MOS内的体（二极管）将输出信号拉至低电平，而后MOS导通，右侧保持输出低电平；（2）信号自右侧->左侧时：右侧高电平时：MOS截止，左侧通过上拉（电阻）输出高电平；右侧低电平时：MOS导通，左侧输出低电平；图：MOS管电平转换电路2、三极管电平转换电路三极管电平转换电路也有多种实现方式。
5V-3.3V电平转换方案
74HCT244 8总线驱动器，输入为TTL电平，输出为COMS电平。可以转 换8路电平。
SN7cALVC164245转换芯片输入3.3V，输出5V。
方案五：使用放大器搭建电路
分区 参考文献摘要 的第 3 页
在实际电路设计中，一个电路中会有不同的电平信号。
方案一：使用光耦进行电平转换 首先要 根据要处理的信号的频率来选择 合适的光耦。高频(20K~1MHz)可以用高速带放大整形的光藕，如 6N137/TLP113/TLP2630/4N25等。如果是20KHz以下可用TLP521。然后搭建 转换电路。如将3.3V信号转换为5V信号。 电路如下图：
缺点：输出波形不是很良好。
方案三：电阻分压
这里分析TTL电平和COMS电平的转换。首先看一下TTL电平和CMOS电平
的区别。
TTL电平：
>2.4V,
<0.4V
分区 参考文献摘要 的第 2 页
输出高电平>2.4V,输出低电平<0.4V。在室温下，一般输出高电平是 3.5V，输出低电平是0.2。最小输入高电平>=2.0V,输入低电平<=0.8,噪声容 限是0.4V。
分区 参考文献摘要 的第 1 页
CP是3.3V的高速信号，通过高速光耦6N137转换成5V信号。 如果CP接入的 是5V的信号 VCC=3.3V，则该电路是将5V信号转换成3.3V信号。 优点：电 路搭建简单，可以调制出良好的波形，另外光耦还有隔离作用。 缺点：对 输入信号的频率有一定的限制。
方案二：使用三极管搭建转换电路 三极管的开关频率很高，一般都是几百兆赫兹，但是与方案一
各种电平标准
DDR内存采用的是支持2.5V电压的SSTL2标准而对于比较老一些的SDRAM内存来说它支持的则是3.3 V的LVTTL标准.现在常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等，还有一些速度比较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
下面简单介绍一下各自的供电电源、电平标准以及使用注意事项。
TTL：Transistor-Transistor Logic 三极管结构。
Vcc：5V；VOH>=2.4V；VOL<=0.5V；VIH>=2V；VIL<=0.8V。
因为2.4V与5V之间还有很大空闲，对改善噪声容限并没什么好处，又会白白增大系统功耗，还会影响速度。
所以后来就把一部分“砍”掉了。
也就是后面的LVTTL。
LVTTL又分3.3V、2.5V以及更低电压的LVTTL(Low Voltage TTL)。
3.3V LVTTL：Vcc：3.3V；VOH>=2.4V；VOL<=0.4V；VIH>=2V；VIL<=0.8V。
2.5V LVTTL：Vcc：2.5V；VOH>=2.0V；VOL<=0.2V；VIH>=1.7V；VIL<=0.7V。
更低的LVTTL不常用就先不讲了。
多用在处理器等高速芯片，使用时查看芯片手册就OK了。
TTL使用注意：TTL电平一般过冲都会比较严重，可能在始端串22欧或33欧电阻；TTL 电平输入脚悬空时是内部认为是高电平。
要下拉的话应用1k以下电阻下拉。
TTL输出不能驱动CMOS输入。
CMOS：Complementary Metal Oxide Semiconductor PMOS+NMOS。
Vcc：5V；VOH>=4.45V；VOL<=0.5V；VIH>=3.5V；VIL<=1.5V。
相对TTL有了更大的噪声容限，输入阻抗远大于TTL输入阻抗。
3.3V转5V电平转换方法参考
3.3V转5V 电平转换方法参考电平转换晶体管+上拉电阻法就是一个双极型三极管或 MO SFET，C/D极接一个上拉电阻到正电源，输入电平很灵活，输出电平大致就是正电源电平。
(2) O C/OD器件+上拉电阻法跟 1)类似。
适用于器件输出刚好为OC/OD的场合。
(3) 74xH CT系列芯片升压(3.3V→5V) 凡是输入与 5VTTL 电平兼容的5V CM OS 器件都可以用作 3.3V→5V 电平转换。
——这是由于3.3V C MOS 的电平刚好和5V TT L电平兼容（巧合），而 CMO S 的输出电平总是接近电源电平的。
廉价的选择如 74x HCT(H CT/AH CT/VH CT/AH CT1G/VHCT1G/...) 系列(那个字母 T 就表示 TTL兼容)。
(4)超限输入降压法(5V→3.3V, 3.3V→1.8V,...)凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的"超限"是指超过电源，许多较古老的器件都不允许输入电压超过电源，但越来越多的新器件取消了这个限制(改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其 data sheet s 明确注明"输入电压范围为0~5.5V"，如果采用 3.3V 供电，就可以实现5V→3.3V 电平转换。
(5)专用电平转换芯片最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不同步。
这是最通用的电平转换方案，但是也是很昂贵的 (俺前不久买还是￥45/片，虽是零售，也贵的吓人)，因此若非必要，最好用前两个方案。
分享几个低成本电平转换电路
一、什么是电平转换比如两个芯片之间的供电电压不一样，一个是5V，另一个是3.3V，那么在两者之间进行通讯建立连接关系时，就需要进行电平转换。
以TTL 5V和CMOS 3.3V为例，他们的高低电平范围不一样，如果不进行电平转换，逻辑则是混乱的。
二、电平转换电路举例2.1、单向电平转换电路上面数据传输方向是从右到左，即TXD-2传到RXD-1①当TXD-2为低电平时，D1导通，RXD-1被拉低；②当TXD-2为高电平5V时，D1截止，RXD-1被拉高到3.3V高电平；下面数据传输方向是从左到右，即TXD-1传到RXD-2③当TXD-1为低电平时，Q1导通，RXD-2被拉低；④当TXD-1为高电平3.3V时，Q1截止，RXD-2被拉高到5V高电平。
2.2、双向电平转换电路①当DAT1为高电平3.3V时，Q2截止，DAT2被上拉到5V高电平；②当DAT1为低电平时，Q2导通，DAT2被拉低；③当DAT2为高电平5V时，Q2不通，DAT1被上拉到3.3V高电平；④当DAT2为低电平时，MOS管里的体二极管把DAT1拉低到低电平，此时Vgs约等于3.3V，Q2导通，进一步拉低了DA1的电压。
三、注意事项①上拉电阻的取值上拉就是要把VCC的电压上拉给I/O口使用，同时起到限流的作用。
一般取值为10K、5.1K、4.7K。
阻值越小，可以提供更大的电流驱动能力，速率越高，但功耗也越高。
在满足电路性能的前提下，用阻值更大的电阻，功耗更低。
②MOS选型Vgs(th)阈值电压。
MOS管Vgs电压过高会导致MOS管烧坏，过低也会导致MOS管打不开。
实际使用时为保证完全导通，设计上要多预留余量。
MOS管常用2N7002，便宜可靠。
小结：二极管，三极管和MOS管组成的电平转换电路，优点是价格便宜，缺点是要求使用在信号频率较低的条件下。
选型时，尽量选用结电容小、开关速率高的管子。
集成IC组成的电平转换电路，优点是速率高，通常可以用在几十MHz 信号的电平转换中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常用的几种电平转换方案
简介：本文主要介绍了几种电平(74HC245、74LVC4245 等)转换的方
法。
(1) 晶体管+上拉电阻法
就是一个双极型三极管或 MOSFET，C/D 极接一个上拉电阻到正电源，
输入电平很灵活，输出电平大致就是正电源电平。
(2) OC/OD 器件+上拉电阻法
跟 (1) 类似。适用于器件输出刚好为 OC/OD 的场合。
(3) 74xHCT 系列芯片升压 (3.3V5V)
凡是输入与 5V TTL 电平兼容的 5V CMOS 器件都可以用作 3.3V5V
电平转换。
这是由于 3.3V CMOS 的电平刚好和 5V TTL 电平兼容(巧合)，而
CMOS 的输出电平总是接近电源电平的。
廉价的选择如 74xHCT(HCT/AHCT/VHCT/AHCT1G/VHCT1G/...) 系列
(那个字母 T 就表示 TTL 兼容)。
(4) 超限输入降压法 (5V3.3V, 3.3V1.8V, ...)
凡是允许输入电平超过电源的逻辑器件，都可以用作降低电平。
这里的超限是指超过电源，许多较古老的器件都不允许输入电压超过电
源，但越来越多的新器件取消了这个限制 (改变了输入级保护电路)。
例如，74AHC/VHC 系列芯片，其 datasheets 明确注明输入电压范围为
0~5.5V，如果采用 3.3V 供电，就可以实现 5V3.3V 电平转换。
(5) 专用电平转换芯片
最著名的就是 164245，不仅可以用作升压/降压，而且允许两边电源不
