公路隧道施工监测浅析

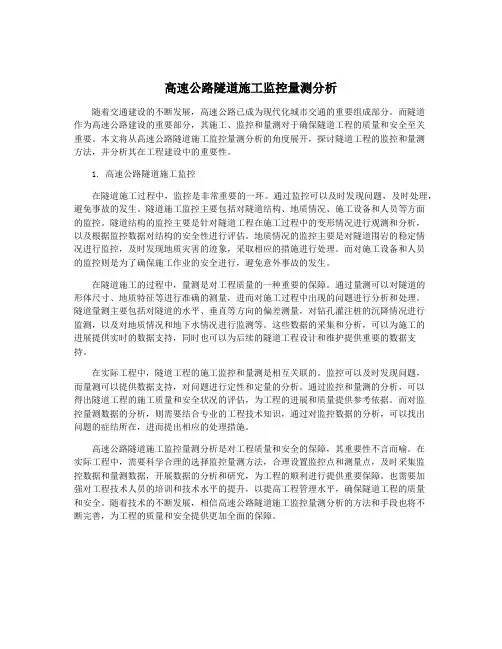

高速公路隧道施工监控量测分析
高速公路隧道施工监控量测分析随着交通建设的不断发展，高速公路已成为现代化城市交通的重要组成部分。
而隧道作为高速公路建设的重要部分，其施工、监控和量测对于确保隧道工程的质量和安全至关重要。
本文将从高速公路隧道施工监控量测分析的角度展开，探讨隧道工程的监控和量测方法，并分析其在工程建设中的重要性。
1. 高速公路隧道施工监控在隧道施工过程中，监控是非常重要的一环。
通过监控可以及时发现问题，及时处理，避免事故的发生。
隧道施工监控主要包括对隧道结构、地质情况、施工设备和人员等方面的监控。
隧道结构的监控主要是针对隧道工程在施工过程中的变形情况进行观测和分析，以及根据监控数据对结构的安全性进行评估。
地质情况的监控主要是对隧道围岩的稳定情况进行监控，及时发现地质灾害的迹象，采取相应的措施进行处理。
而对施工设备和人员的监控则是为了确保施工作业的安全进行，避免意外事故的发生。
在隧道施工的过程中，量测是对工程质量的一种重要的保障。
通过量测可以对隧道的形体尺寸、地质特征等进行准确的测量，进而对施工过程中出现的问题进行分析和处理。
隧道量测主要包括对隧道的水平、垂直等方向的偏差测量，对钻孔灌注桩的沉降情况进行监测，以及对地质情况和地下水情况进行监测等。
这些数据的采集和分析，可以为施工的进展提供实时的数据支持，同时也可以为后续的隧道工程设计和维护提供重要的数据支持。
在实际工程中，隧道工程的施工监控和量测是相互关联的。
监控可以及时发现问题，而量测可以提供数据支持，对问题进行定性和定量的分析。
通过监控和量测的分析，可以得出隧道工程的施工质量和安全状况的评估，为工程的进展和质量提供参考依据。
而对监控量测数据的分析，则需要结合专业的工程技术知识，通过对监控数据的分析，可以找出问题的症结所在，进而提出相应的处理措施。
高速公路隧道施工监控量测分析是对工程质量和安全的保障，其重要性不言而喻。
在实际工程中，需要科学合理的选择监控量测方法，合理设置监控点和测量点，及时采集监控数据和量测数据，开展数据的分析和研究，为工程的顺利进行提供重要保障。
隧道施工监测方案及应用
隧道施工监测方案及应用浅析摘要：在建隧道工程中，由于地下工程周围环境的复杂性，设计方案必须通过监控量测进行验证并作出局部调整，对施工参数和施工工艺具有重要的指导作用。
以三叉岭隧道为例，论述隧道监测的目的、意义、检测内容及监测数据的处理和应用。
关键词：隧道施工监控量测监测内容中图分类号：u45 文献标识码：a 文章编号：1007-3973（2013）001-033-021隧道监测的目的和意义隧道施工中的监控量测是保障工程建设的安全、质量、地面车辆以及沿线建筑和管线正常运行的重要手段。
监测目的大致分为：（1）掌握监测工程对周围环境的影响，主要为地表沉降，地上建筑物沉陷等。
（2）掌握围岩在施工中的动态，控制围岩变形，指导施工作业。
（3）确认支护参数和施工方法的合理性、准确性，为初期支护和二次衬砌设计参数的调整提供依据，验证支护结构效果。
以便及时确定施工对策和措施，以确保安全地施工。
（4）校核地下工程理论计算结果，为理论解析、数值分析提供计算数据与对比指标；为优化设计提供依据，保证隧道既稳定又经济。
通过量测了解该工程条件下所表现、反映出来的一些地下工程规律和特点，为今后类似工程或工法本身发展提供借鉴、依据和指导作用。
2隧道监测内容隧道监控量测的工作内容总体上有地层沉降监测、水平位移监测、支护结构变形监测（包括支护体系的沉降、水平位移和挠曲变形）、支护结构的内力监测（包括支撑杆件的轴力监测和围护结构的弯距监测）、地下水土压力和变形的监测（包括土压力监测和孔隙水压力监测、地下水位监测、深层土体位移监测、基坑回弹监测）、建筑物或桥梁的变形监测（沉降监测、水平位移监测、倾斜监测和裂缝监测）、地下管线变形等监测。
3工程实例3.1工程概况三叉岭隧道位于既有西宁车站出站，进口端里程为dk192+160，出口端里程为dk197+860，全长5.7公里。
隧道在进口端dk192+160-dk193+528段穿行于湟水河阶地地表下，埋深约12～25m；自dk193+528左右进入北山山体，穿行于三叉岭中。
浅谈公路隧道监控量测的数据分析
浅谈公路隧道监控量测的数据分析摘要：隧道监控量测是隧道新奥法施工的重要组成部分，它对于及时了解开挖后的隧道变形状况，确定和研究隧道支护效果及隧道安全施工具有十分重要的意义。
文章以某隧道为例，通过对拱顶下沉和周边位移量测数据的处理、回归建模，评价和预测隧道的稳定性。
关键词：监控量测；拱顶沉降；水平收敛；回归分析现场监控量测，是在隧道施工过程中通过对隧道围岩(确切说应是一次支护后围岩)的动态监测，掌握围岩动态和支护结构的工作状态；利用量测结果，经分析后，调整设计支护参数或调整施工方法，以期达到稳定的目的；通过量测结果预测事故或险情，及时采取应急措施，防患于未然；积累资料为后续设计提供科学依据；确保隧道的稳定，达到隧道施工过程安全、可靠、节省投资的目的。
1、现场监控量测内容及断面布置我国现行公路隧道施工规范将现场监控量测项目从总体上划分为两类：必测项目和选测项目。
考虑到经济性和实用性，笔者认为，在围岩较好的情况下可以只测量拱顶下沉及周边位移；在围岩较差的地段布设选测项目，如地表下沉（隧道浅埋段）、围岩压力及两层支护间压力、钢支撑内力，主要为进一步了解围岩内部松弛、位移、受力、围岩与衬砌间的相互作用、以及衬砌的内力及位移情况。
周边位移观测每个断面根据开挖方法布设1～2条水平测线，一般全断面开挖布设1条水平测线，台阶法开挖时上下台阶各设1条水平测线，特殊情况下可在上台阶加布两条测线。
拱顶沉降每个断面根据开挖跨度布设1～3个测点，拱顶沉降及周边位移观测点应布于同一断面上。
根据围岩情况设置量测断面，现场监测断面间距及频率如表1和表2所示：表2量测频率2、监测方法2.1周边水平位移量测喷锚支护施作后，用电钻凿直径40mm、深80～200mm孔，先用水泥砂浆灌满后再插入测点固定杆，尽量使同一线两测点的固定方向在同一直线上，等砂浆凝固后，即可进行量测工作。
笔者认为固定杆外漏挂钩部分必须尽可能小，而且最好贴近隧道初期支护面，因为实际工作中，测点最初距掌子面较近，在下次爆破及出渣过程中极易破坏。
