钢铁材料化学成分表
钢铁材料化学成分一览表
碳 素 结 构 钢 的 化 学 成 分（GB700-88） 优 质 碳 素结构 钢 的 化 学 成 分(GB699-88、JB/ZQ4287-86)
牌号
等级 化 学 成 分，% 脱氧方法 与旧标准GB700-79牌号对照 特性和用途 钢组 钢
号
化 学 成 分，% 交货状态
特性和用途
C Mn Si S P C Si Mn
P S Cr Ni
未热处理 退火
钢
不 大 于 ≤
Q195 — ~ ~ F、b、z 见注1 10 ~ ~ ~
Q215 A ~ ~
F、b、z
A2 15 ~ ~ ~
B C2 20 ~ ~ ~
Q235
A ~ ~* F、b、z A3 S20 ~ ~ ~
B ~ ~* C3 25 ~ ~ ~
C ≤ ~ Z --- 30 ~ ~ ~
D ≤ T、z --- 35 ~ ~ ~
Q255 A ~ ~
F、b、z
A4 S35 ~ ~ ~
B C4 40 ~ ~ ~
Q275 - ~ ~ b、Z C5 45 ~ ~ ~
注：1、Q195不分等级，Q195的化学成分与旧标准的B1同，力学性能与A1同。
2、*表示Q235A、B级沸腾钢锰含量上限为%。
3、本标准适应于一般结构钢和工程用热轧钢板、钢带、型钢、棒钢。钢材一般以热轧状态交
货，一般在供应状态下使用，也可正火处理交货（但A级钢材除外）。
S45 ~ ~ ~
50 ~ ~ ~
55 ~ ~ ~
60 ~ ~ ~
一 般 工 程 用 铸 造 碳 钢 件（GB11352-89） 灰 铸 铁 件(GB9439-88)
牌 号 元 素 最 高 含 量，% 与旧标准GB979-67牌号对照 特性和用途 牌 号 化 学 成 分，% 与旧标准牌号对照 特性和用途
C Si Mn S P C Si Mn P S
ZG200-400 ZG15
HT150珠光体+伯
素体（20%）
~ ~ ~ ≤ ≤ HT15-33
ZG230-450 ZG25
ZG270-500 ZG35 HT200
珠光体 ~ ~ ~ ≤ ≤ HT20-40 ZG310-570 ZG45
ZG340-640 ZG55 HT250
珠光体
~ ~ ~ ≤ ≤ HT25-47
HT300
100%珠光体
~ ~ ~ ≤ ≤ HT30-54
HT350
100%珠光体
~ ~ ~ ≤ ≤ HT35-61
安阳钢铁部分产品化学含量以及性能说明
一、高强度钢板1.1产品牌号及用途。
产品名称牌号牌号含义执行标准用途低合金高强度钢板Q390Q—钢材屈服点的“屈”字汉语拼音的首位字母；数值—代表屈服点；GB/T1591-94用于工程机械、钢结构、桥梁、建筑等行业，具有良好的强度、韧性和焊接性能。
制造厂房、一般建筑及各类工程机械、如矿山和各类工程施工用的钻机、电铲、电动轮反斗车、矿用汽车、挖掘机、装载机、推土机、各类起重机、煤矿液压支架等机械设备及其它结构件。
Q420Q460AH60AH—代表安钢高强度钢；60，70—代表抗拉强度分别60，70为公斤级。
企业标准或技术协议AH70DB1.2技术要求：1.2.1 化学成分牌号等级C≤MnSi≤P≤S≤V Nb TiAL≥Cr≤Ni≤Q390 A0.2 1.0~1.6 0.550.045 0.045 0.02~0.20 0.015~0.06 0.02~0.02 0.3 0.7B 0.040 0.040 0.02~0.20 0.015~0.06 0.02~0.02 0.3 0.7C 0.035 0.035 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.3 0.7D 0.030 0.030 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.3 0.7E 0.025 0.025 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.3 0.7Q420 A 0.2 1.0~1.7 0.55 0.045 0.045 0.02~0.20 0.015~0.06 0.02~0.02 0.4 0.7B 0.2 1.0~1.7 0.55 0.040 0.040 0.02~0.20 0.015~0.06 0.02~0.02 0.4 0.7C 0.2 1.0~1.7 0.55 0.035 0.035 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.4 0.7D 0.2 1.0~1.7 0.55 0.030 0.030 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.4 0.7E 0.2 1.0~1.7 0.55 0.025 0.025 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.4 0.7Q460 C 0.2 1.0~1.7 0.55 0.035 0.035 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.7 0.7D 0.2 1.0~1.7 0.55 0.030 0.030 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.7 0.7E 0.2 1.0~1.7 0.55 0.025 0.025 0.02~0.20 0.015~0.06 0.02~0.02 0.015 0.7 0.7AH60C Si Mn P S Nb V0.13-0.19 0.15-0.50 1.20-1.60 ≤0.035 ≤0.035 0.015-0.0600.02-0.20AH70DBCSi Mn P S Nb V Ti Al 、Cr 、Ni 、Cu 、Mo 、B≤ 0.120.12- 0.501.20- 1.85≤ 0.025≤ 0.0250.015- 0.100≤ 0.20≤ 0.030适量1.2.2 力学性能牌号等级屈服点σs ，MPa 抗拉强度 σb MPa 伸长率δ5 % 纵向冲击功，AkV ，J （℃） 180°弯曲试验d=弯心直径a=试样厚度≤16 >16-35 >35-50 20 0 -20 -40不小于不小于≤16 ＞16 Q390A 390 370 350 490-650 18 2a 3a B390 370 350 490-650 18 34 2a 3a C 390 370 350 490-650 19 34 2a 3a D 390 370 350 490-650 19 34 2a 3a E 390 370 350 490-650 19 27 2a 3a Q420A 420 400 380 520-680 17 2a 3a B420 400 380 520-680 17 34 2a 3a C 420 400 380 520-680 18 34 2a 3a D 420 400 380 520-680 18 34 2a 3a E 420 400 380 520-680 18 27 2a 3a Q460C460 440 420 550-720 16 34 2a 3a D 460 440 420 550-720 16 34 2a 3a E 460 440 420 550-720 16 27 2a 3a AH60A460 440 420 ≥570 16 2a 3a B 460 440 420 ≥570 16 34 2a 3a C 460 440 420 ≥570 16 34 2a 3a D460440 420 ≥570 16 34 2a3aAH70DB550≥67016473a二、桥梁板2.1产品牌号及用途产品名称牌号牌号含义执行标准用途桥梁钢Q345qQ—钢材屈服点的“屈”字汉语拼音的首位字母；数值—代表屈服点；q—桥的汉语拼音的首位字母GB/T714-2000用于制作铆接及栓焊结构的公路桥梁及铁路桥梁（包括跨海大桥）。
【钢铁】英文ironandsteel钢铁是铁与C(碳),Si(硅
一、钢铁【钢铁】英文：iron and steel钢铁是铁与C（碳）、Si（硅）、Mn（锰）、P（磷）、S（硫）以及少量的其他元素所组成的合金。
其中除Fe（铁）外，C的含量对钢铁的机械性能起着主要作用，故统称为铁碳合金。
它是工程技术中最重要、用量最大的金属材料。
碳素钢碳素钢是指钢中除铁、碳外，还含有少量锰、硅、硫、磷等元素的铁碳合金，钢铁的分类：1.碳素钢按化学成分（即以含碳量）可分为低碳钢、中碳钢和高碳钢。
(1) 低碳钢又称软钢，含碳量从0.10%至0.25%低碳钢易于接受各种加工如锻造，焊接和切削，常用于制造链条，铆钉，螺栓，轴等。
(2) 中碳钢碳量0.25%～0.60%的碳素钢。
有镇静钢、半镇静钢、沸腾钢等多种产品。
除碳外还可含有少量锰（0.70%～1.20%）。
按产品质量分为普通碳素结构钢和优质碳素结构钢。
热加工及切削性能良好，焊接性能较差。
强度、硬度比低碳钢高，而塑性和韧性低于低碳钢。
可不经热处理，直接使用热轧材、冷拉材，亦可经热处理后使用。
淬火、回火后的中碳钢具有良好的综合力学性能。
能够达到的最高硬度约为HRC55(HB538），σb为600～1100MPa。
所以在中等强度水平的各种用途中，中碳钢得到最广泛的应用，除作为建筑材料外，还大量用于制造各种机械零件。
（3）高碳钢常称工具钢，含碳量从0.60%至1.70%，可以淬硬和回火。
锤，撬棍等由含碳量0.75%的钢制造；切削工具如钻头，丝攻，铰刀等由含碳量0.90% 至1.00% 的钢制造。
2.按钢的品质分⑴普通钢钢中含杂质元素较多，含硫量ws一般≤O.05%，含磷量wP≤0.045%，如碳素结构钢、低合金结构钢等⑵优质钢钢中含杂质元素较少，含硫及磷量ws、wp,一般均≤0.04%，如优质碳素结构钢、合金结构钢、碳素工具钢和合金工具钢、弹簧钢、轴承钢等⑶高级优质钢钢中含杂质元素极少，含硫量ws一般≤O.03%，含磷量wP≤0.035%，如合金结构钢和工具钢等。
2205的化学成分
双相不锈钢2205的用途：用于炼油, 化肥,造纸,石油,化工等耐海水耐高温浓硝酸等的热交换器和冷淋器及器件一般属性2205双相不锈钢是由22%铬,3%钼及5-6%镍氮构成的双相不锈钢。
它具有高强度、良好的冲击韧性以及良好的整体和局部的抗应力腐蚀能力。
抗腐蚀能力均匀腐蚀由于铬含量（22%），钼（3%）及氮含量（0.18%）,2205的抗腐蚀特性在大多数环境下优于316L和317L。
局部抗腐蚀2205中铬、钼及氮的含量使其在氧化性及酸性的溶液中, 对点腐蚀及隙腐蚀具有很强的抵抗能力。
在含2000ppm 氯化物的硫酸溶液中的腐蚀曲线4 mpy (0.1 mm/yr)抗应力腐蚀不锈钢的双相微观结构有助于提高不锈钢的抗应力腐蚀龟裂能力。
在一定的温度、应张力、氧气及氯化物存在的情况下,奥氏体不锈钢会发生氯化物应力腐蚀。
由于这些条件不易控制，因此304L、316L和317L的使用在这方面受到限制。
抗腐蚀疲劳2205 合金的高强度及抗腐蚀能力使其具有很高的抗腐蚀疲劳强度。
加工设备易受腐蚀环境和加载循环的影响，2205的特性非常适合这样的应用。
采用AvestaPolarit 蚀损电池测得1M NaCl 中蚀损临界温度。
在10% FeCl3·6H2O中的隙腐蚀临界温度湿处理磷酸中的均匀腐蚀腐蚀率, ipy等级溶液A, 1401/4F溶液B, 1201/4F 2205 3.1 3.9316L>200>200904L47 6.3成份, wt %应力腐蚀龟裂(p=通过F=未通过)化学成分平均值(重量%)机械特性室温下机械特性高温下抗拉性能物理特性结构2205 的化学成分在经过1900°/1922°F (1040°/1080°C)固熔退火处理后,可获得理想的微观结构50 α / 50 γ 。
如果热处理的温度高于2000°F ,可能会导致铁素体成分的增加。
钢材化学成分元素知识大全
1、钢中酸溶铝指溶解在钢中单质铝，全铝应指酸溶铝和夹杂铝（氧化铝）。
2、水口堵塞的原因是什么，如何防止?在浇注过程中，中间包水口和浸入式水口有时发生堵塞现象。
堵塞的原因有两种，一是钢水温度低，水口未达到烘烤温度，钢水冷凝所致。
二是因钢中高熔点(2052℃)的Al203沉积在水口内壁上，使钢流逐渐变小而造成水口堵塞。
钢中的Al203主要来自脱氧产物，当钢中[Al]含量偏高时，[Al]与耐火材料中的Si02及空气中的氧或钢中[O]发生反应生成Al203。
为了防止水口堵塞，对含[Al]量不作要求的钢，应控制钢中全铝含量不大于0.006％。
对铝含量有要求的钢，需对钢水进行钙处理，控制w[Ca]/w[A1]比值为0.1～0.15，使串簇状固体Al203转变成低熔点的12Ca0·7 Al203，这种铝酸钙熔点为1455℃，在浇注温度下为液态，可避免水口堵塞。
如果钙的加入量过少，不足以将Al203转化为12CaO·7 Al203，钙的加入量过多，又会生成CaS(熔点2450℃)，不能消除水口堵塞。
铝含量高(如w[Al]=0.045％)，硫含量也高(如w[S]>0.025％)的钢水难以避免水口堵塞。
提高钢水洁净度、减少钢水二次氧化，选择合适的水口材质，并向水口内壁和中间包塞棒吹氩等，都有利于避免水口的堵塞。
3、炼钢生产工艺中为了降低钢中的含氧量，常用铝、钡、钙、硅、锰等脱氧材料（或其复合合金）与氧发生反应成氧化物炉渣上浮到钢水上层而降低钢中的氧含量，其中铝是优良的脱氧剂，铝易与氧反应生成Al2O3（极少量氮化铝）,同时有部分单质铝溶入钢中，这部分单质铝可被酸溶解称为酸溶铝；而极少量的Al2O3也会滞留在钢中形成夹杂物，降低钢的性能，这部分Al2O3一般不易被酸溶解。
单质铝和Al2O3的总含量成为全铝（含量）。
现在较新型的直读光谱仪入ARL4460、斯派克M8、M9型采用新型的激发电源和单脉冲火花测量技术，通过对单质铝和Al2O3激发时放电脉冲高度即发光强度的不同分别采集信号计算含量，可以测定单质铝和Al2O3。
1095高碳钢化学成分

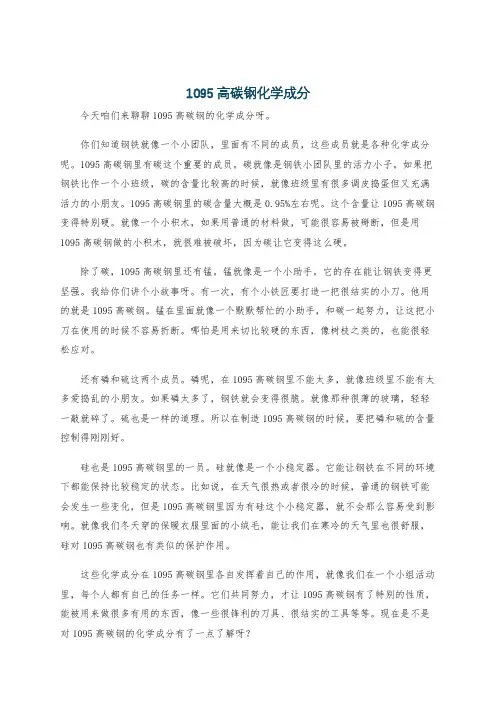

1095高碳钢化学成分今天咱们来聊聊1095高碳钢的化学成分呀。
你们知道钢铁就像一个小团队，里面有不同的成员，这些成员就是各种化学成分呢。
1095高碳钢里有碳这个重要的成员。
碳就像是钢铁小团队里的活力小子。
如果把钢铁比作一个小班级，碳的含量比较高的时候，就像班级里有很多调皮捣蛋但又充满活力的小朋友。
1095高碳钢里的碳含量大概是0.95%左右呢。
这个含量让1095高碳钢变得特别硬。
就像一个小积木，如果用普通的材料做，可能很容易被掰断，但是用1095高碳钢做的小积木，就很难被破坏，因为碳让它变得这么硬。
除了碳，1095高碳钢里还有锰。
锰就像是一个小助手。
它的存在能让钢铁变得更坚强。
我给你们讲个小故事呀。
有一次，有个小铁匠要打造一把很结实的小刀。
他用的就是1095高碳钢。
锰在里面就像一个默默帮忙的小助手，和碳一起努力，让这把小刀在使用的时候不容易折断。
哪怕是用来切比较硬的东西，像树枝之类的，也能很轻松应对。
还有磷和硫这两个成员。
磷呢，在1095高碳钢里不能太多，就像班级里不能有太多爱捣乱的小朋友。
如果磷太多了，钢铁就会变得很脆。
就像那种很薄的玻璃，轻轻一敲就碎了。
硫也是一样的道理。
所以在制造1095高碳钢的时候，要把磷和硫的含量控制得刚刚好。
硅也是1095高碳钢里的一员。
硅就像是一个小稳定器。
它能让钢铁在不同的环境下都能保持比较稳定的状态。
比如说，在天气很热或者很冷的时候，普通的钢铁可能会发生一些变化，但是1095高碳钢里因为有硅这个小稳定器，就不会那么容易受到影响。
就像我们冬天穿的保暖衣服里面的小绒毛，能让我们在寒冷的天气里也很舒服，硅对1095高碳钢也有类似的保护作用。
这些化学成分在1095高碳钢里各自发挥着自己的作用，就像我们在一个小组活动里，每个人都有自己的任务一样。
它们共同努力，才让1095高碳钢有了特别的性质，能被用来做很多有用的东西，像一些很锋利的刀具、很结实的工具等等。
现在是不是对1095高碳钢的化学成分有了一点了解呀？。
40crnimo调质硬度范围

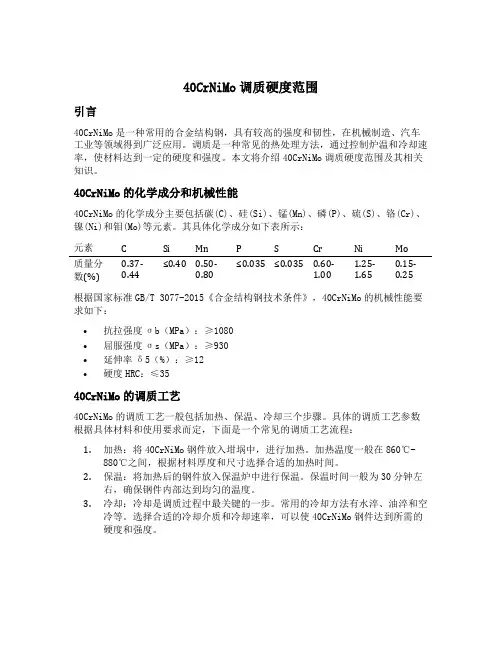

40CrNiMo调质硬度范围引言40CrNiMo是一种常用的合金结构钢，具有较高的强度和韧性，在机械制造、汽车工业等领域得到广泛应用。
调质是一种常见的热处理方法，通过控制炉温和冷却速率，使材料达到一定的硬度和强度。
本文将介绍40CrNiMo调质硬度范围及其相关知识。
40CrNiMo的化学成分和机械性能40CrNiMo的化学成分主要包括碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)、铬(Cr)、镍(Ni)和钼(Mo)等元素。
其具体化学成分如下表所示：元素 C Si Mn P S Cr Ni Mo质量分数(%) 0.37-0.44≤0.400.50-0.80≤0.035≤0.0350.60-1.001.25-1.650.15-0.25根据国家标准GB/T 3077-2015《合金结构钢技术条件》，40CrNiMo的机械性能要求如下：•抗拉强度σb（MPa）：≥1080•屈服强度σs（MPa）：≥930•延伸率δ5（%）：≥12•硬度HRC：≤3540CrNiMo的调质工艺40CrNiMo的调质工艺一般包括加热、保温、冷却三个步骤。
具体的调质工艺参数根据具体材料和使用要求而定，下面是一个常见的调质工艺流程：1.加热：将40CrNiMo钢件放入坩埚中，进行加热。
加热温度一般在860℃-880℃之间，根据材料厚度和尺寸选择合适的加热时间。
2.保温：将加热后的钢件放入保温炉中进行保温。
保温时间一般为30分钟左右，确保钢件内部达到均匀的温度。
3.冷却：冷却是调质过程中最关键的一步。
常用的冷却方法有水淬、油淬和空冷等。
选择合适的冷却介质和冷却速率，可以使40CrNiMo钢件达到所需的硬度和强度。
40CrNiMo的调质硬度范围40CrNiMo经过调质处理后，其硬度范围一般在37-45 HRC之间。
调质硬度主要取决于材料的化学成分、调质工艺参数以及冷却速率等因素。
在保证机械性能的前提下，通过合理控制这些因素，可以获得适合不同应用场景的40CrNiMo钢件。
各种材料成分表
痕及局部的凸块、凹坑、划痕、麻面、发纹，但其深度或高度（从实际尺寸算起）应不大于 0.10mm。 5.6.2 盘条应将头尾有害缺陷部分切除，其截面不应有缩孔、分层及夹杂。 5.6.3 氧化铁皮 盘条表面氧化铁皮重量应不大于10kg/t，若供方在工艺上有保证，可不作检验。 5.7 特殊要求 根据需方要求，经供需双方协议，可进行力学性能、非金属夹杂物、晶粒度、显微组织或其 他项目的检验，指标由供需双方协议规定。
28 ML35
0.32～0.39 ≤0.20
0.30～0.60 ≤0.030 ≤0.030
29 ML15Al
0.13～0.18 ≤0.10
0.30～0.60 ≤0.030 ≤0.030
注： SWRCH6A～SWRCH22A、SWRCH10K～SWRCH50K 为JIS G 3507-1 中的牌号，
SCM435、SCr440 为JIS G 4053 中的牌号，ML20MnTiB、ML20MnVB 、ML15Al、ML35 为
GB/T 6478 中的牌号。
a 钢中残余元素（作为杂质元素）Cr≤0.20%，Ni≤0.20%，Cu≤0.20%。
－ － ≥0.020
表3 序号
检验项目
化学成分 （熔炼成 1 分） 2 拉伸试验
3 冷顶锻 4 脱碳层 5 晶粒度 6 显微组织
非金属夹杂 7物
8 尺寸 9 表面
试样数量 每炉1 个
逐盘 逐盘表2Fra bibliotek化学成分a（熔炼分析） % （质量分数）
序号
牌号
C
Si
Mn
P
1 SWRCH6A ≤0.08
37crmnmo材料标准
37crmnmo材料标准一、概述37crmnmo是一种常用的高温耐磨材料，具有较高的强度、硬度和耐磨性，适用于制造需要耐磨、耐高温的零部件。
本文将介绍37crmnmo材料的化学成分、力学性能、应用领域、热处理等方面的标准。
二、化学成分标准37crmnmo材料的化学成分应符合表1的规定。
在实际生产中，可以根据需要对化学成分进行调整，但需满足相应的冶金学要求。
表1：37crmnmo材料化学成分（质量分数，%）元素|碳C|铬Cr|锰Mn|镍Ni|铜Cu|氮N|钼Mo|硼B--|--|--|--|--|--|--|--|--下限|0.35|2.5-3.5|0.6-1.2|≤0.5|≤0.2|≤0.02|≥0.4-0.6|≤0.005三、力学性能标准37crmnmo材料的力学性能应符合表2的规定。
在实际生产中，可以根据需要对力学性能进行调整，但需满足相应的冶金学要求。
表2：37crmnmo材料力学性能（单位：MPa）项目|抗拉强度σb|屈服强度σs|延伸率δ(%)|布氏硬度HBW--|--|--|--|--下限|≥1100|≥900|≥25|≥350-450四、应用领域标准37crmnmo材料适用于以下领域：1.矿山机械：如破碎机、挖掘机、球磨机等；2.水泥工业：如回转窑、输送机、研磨机等；3.钢铁工业：如轧钢机、连铸机等；4.化工机械：如泵、风机、搅拌器等；5.其他需要耐磨、耐高温的零部件。
五、热处理标准37crmnmo材料需要进行热处理以提高其综合性能。
热处理工艺应符合表3的规定。
在实际生产中，可以根据需要对热处理工艺进行调整，但需满足相应的冶金学要求。
表3：37crmnmo材料热处理工艺阶段名称|温度（℃）|时间（h）|冷却方式--|--|--|--退火|850-950|1-2|缓慢冷却或炉冷淬火|950-1050|2-4|油冷或空气冷却回火|500-650|4-6|空气冷却或炉冷六、其他标准除了以上几个方面，37crmnmo材料还有其他一些标准，如表面处理、包装、运输等。
Q235GJB钢板,Q235GJB钢板化学成分,Q235GJB钢板规格表
Q235GJB钢板属于高建钢下面我们来分析下他的几个特点：1、高耐磨性合金层的化学成分中碳含量达4~5%，铬含量高达25~30%，其金相组织中Cr7C3碳化物的体积分数达到50%以上，宏观硬度为HRC56~62，碳化铬的硬度为HV1400~1800，高于沙石中石英的硬度HV800~1200。
由于碳化物成于磨损方向相垂直分布，即使与同成分和硬度的铸造合金相比较，耐磨性能提高一倍以上。
与几种典型的材料耐磨性对比如下：(1)与低碳钢;20~25：(2)与高锰钢;5~10：(3)与工具钢;5~10：(4)与铸态高铬铸铁;1.5~2.5：聊城泰佑启金属：0635-777-9210 139-69-55-8118 2、良好的耐冲击性：耐磨复合钢板的底层为低碳钢或低合金。
不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。
可以承受物料输送系统中承受高落差料斗等冲击和磨损。
3、较好的耐热性：耐磨层推荐使用在≤600℃工况下使用，若在合金层中加入钒，钼等合金，可以承受≤800℃的高温磨损。
推荐使用温度如下：普通碳钢基板推荐不高于380℃工况使用; 低合金耐热钢板(15CrMo，12Cr1MoV等)基板推荐不高于540℃工况使用; 耐热不锈钢基板推荐在不高于800 ℃工况使用。
4、好的耐腐蚀性耐磨复合钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。
用于落煤筒和漏斗等场合可以做到防止粘煤。
5、适用性强耐磨复合钢板规格全，品种多，已成商品系列化。
耐磨合金层的厚度在3~20mm。
复合钢板的厚度最薄为6mm，厚度不限。
标准耐磨复合钢板可提供1200或1450×2000mm，也可根据用户需求，按图纸尺寸定做加工。
耐磨复合钢板现分为普通型、耐冲击型和高温型三种，定购高温耐磨和耐冲击型复合钢板要说明。
6、方便的加工性能耐磨复合钢板可以切割，调平，打孔，弯曲和卷曲，它可以制成平板，弧板，锥板，圆筒。
常用钢轨的化学成分及性能
第一章常用钢轨的化学成分及性能第一节钢材的性能常用的金属材料通常分成两类，一类是有色金属，另一类是黑色金属。
黑色金属中应用最广的是钢铁产品。
钢铁材料是由铁（Fe）和碳（C）两种主要元素组成的合金，含碳量小于0.02％的铁碳合金称为工业纯铁。
一、物理和化学性能（一）热膨胀性钢材受热时体积膨大的特性称为热膨胀性，通常用线膨胀系数作为衡量热膨胀性的指标。
钢材类别不同，线膨胀系数也不同。
随着温度升高，线胀系数值增大。
（二）导热性钢材传导热量的性能称为导热性。
钢材中的合金元素影响导热性，不锈钢的导热性比低碳钢和低合金钢要差。
（三）导磁性钢材能导磁的性能称为导磁性。
钢材中除单相奥氏体钢为无磁钢外，其余均为导磁钢。
钢轨焊后中频加热正火处理正是利用了钢轨钢的导磁性能产生涡流加热钢轨。
温度高于770℃（居里点）时，导磁性能大大降低。
（四）导电性钢材能够传递电荷的性能称为导电性。
通常用电阻系数作为衡量导电性的指标。
钢材的电阻系数越大，其导电性越差，电流通过时所产生的热量也越多。
钢材的电阻焊接或闪光焊接就是利用了工件端面高电阻产生的热量进行焊接的。
（五）抗氧化性钢材在一定的温度和介质条件下抵抗氧化性的能力称为抗氧化性。
抗氧化性差的钢材在高温条件下，很容易被周围介质中的氧所氧化，形成氧化皮，逐渐剥落而损坏。
耐热钢具有良好的抗氧化性，不锈钢的抗氧化性最好。
二、机械性能钢材在一定温度条件和外力作用下抵抗变形和断裂的能力称为机械性能，或称为力学性能。
常规机械性能主要包括强度、塑性、硬度和韧性等；高温机械性能还包括抗蠕变性能、特久强度和瞬时强度以及热疲劳性能等；低温机械性能还包括脆性转变温度等。
（一）强度和塑性强度有静强度和疲劳强度之分。
静强度是钢材在缓慢加载的静力作用下，抵抗变形和断裂的能力。
疲劳强度是钢材在交变载荷作用下，经过无数次循环交变载荷而不产生裂纹或断裂的能力。
钢轨焊接接头的静弯实验(TB/T 1632.1-2005)，是检查接头的静强度；而接头的疲劳强度试验(TB/T 1632.1-2005)是检查疲劳强度的指标。
