实例2：某电气照明工程重要!!!
实例：某电气照明工程施工图预算
一、某电气照明工程的工程概况、施工图与施工说明
1、 工程概况、施工图
本设计图共两张，其中电气照明平面图如图 3-1所示，配电系统图如图 3-2所示。
（1） 建筑概况。本住宅楼共 6层，每层高3m, —个单元内每层共两户，有 A、B两种 户
型：A型为4室1厅，约92m2； B型为3室1厅，约73m2。共用楼梯、楼道。
（2） 供电电源。每层住宅楼采用220V单相电源、TN-C接地方式的单相三线系统供电。
2、 施工说明
（1） 在楼道内设置一个配电箱 AL-I，安装高度为1.8m，配电箱有4路输出线（1L、
2L、3L、4L），其中，1L、2L分别为A、B两户供电，导线及敷设方式为 BV-3X6-SC25-WC
（铜芯塑料绝缘线，3根，截面积为 6mm2，穿钢管敷设，管径为 25mm，沿墙暗敷），3L 供楼梯
照明，4L为备用。
（2） 住户用电。A、B两户分别在室内安装一个配电箱，其安装高度为 1.8m，分别采
用3路供电，其中 L供各房间照明，L2供起居室、卧室内的家用电器用电， L3供厨房、卫
生间用电。
（3） 除非图面另有注释，房间内所有照明、插座管线均选用 BV-500型电线穿PVC20 型
管，敷设在现浇混凝土楼板内；竖直方向为暗敷设在墙体内。照明、插座支线的截面积一
律为2.5mm2，每一回路单独穿一根管，穿管管径为 20mm。
（4） 除非图面另有注释，所有开关距地 1.4m安装，插座距地0.4m安装。
（5） 所有电气施工图纸中表示的预留套管和预留洞口均由电气施工人员进行预留，施 工时与
土建密切配合。
AL-1
-Li：房间照明
-5：起居室、卧室插座（A室）
—5：厨房、卫生电力
供B室用电.同A室
3L-BX-2.5 SC15-FC
4L-BV-2.5SC15-FC
—备用
图3-2某住宅楼供电系统图
Is~1
1
B
L
|
1
-
T
V
W
J
r
4
2
0
0
厂
r
i
e*n
h i—1
2 400 m ooo ■ 1 « 4 41 主卧*. 1■■■■■"■1 卫生IMO 囲房 SSSSSSSSdl u （B型） 18 (A4t> 2 500 2 850 I 650
7
■
■主处室
图 3- 1 某住宅楼电气照明平面图
二、施工图预算的编制依据及说明
1、施工图预算的编制依据
① 工程施工图（平面图和系统图）和相关资料说明。
② 2004 年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》
③ 国家和工程所在地区有关工程造价的文件。
2、施工图预算的编制要求
本例的工程类别为一类工程，施工地点为南京市区。
三、 分项工程项目的划分和排列 （阅读施工图和施工说明，熟悉工程内容。从电气照明平面图
及电气施工说明中可知：
该工程每层楼设配电箱一个（ AL-1 ），每户设配电箱一个（ AL-1-1 、AL-1-2 ） ，均为嵌入式 安
装。 楼层配电箱到户内配电箱为 6mm2 铜芯塑料绝缘线穿钢管沿墙暗敷。 每户的配电箱均
引出3条支路，各支路为2.5mm2铜芯塑料绝缘线穿 UPVC管暗敷，其中照明回路沿墙和楼 顶板暗
敷，插座回路沿墙和楼地板暗敷。各种套管在土建施工时已经预埋设。
阅读工程图后， 对工程内容已经有了一定了解， 下一步可根据预算定额的规定对工程项 目加以
整理，避免漏项和重复立项。 ）
本工程可划分如下分项工程项目
1、 暗装照明配电箱。
2、 敷设钢管（暗敷） 。
3、 敷设 UPVC 管（暗敷）。
4、 管内穿线。
5、 安装接线盒。
6、 安装半圆球吸顶灯。
7、安装吊灯。
8、 安装单管成套荧光灯。
9、 安装板式开关（暗装） ，
10、 安装单相三孔插座。
四、 工程量计算
1、计算工程量
（ 1）照明配电箱的安装
每层 1 台公用，每户 1 台，共 3 台。
（ 2）钢管的敷设（暗敷）
其中有单联、双联和三联。
① 由配电箱 ALl 至 AL-1-1 ：其敷设钢管 SC25 的长度为 1.2+1+1.2=3.4（m）。
② 由配电箱 AL-1 至 AL-1-2 ：其敷设钢管 SC25 的长度为 1.2+2.66+1.67=5.53（m）。
（ 3） UPVC 管的敷设（暗敷）
① B型单元。
对于Li回路，有：
1.2（开关箱至楼板顶） +0.44（开关箱水平至起居室 6号吊灯开关） +1.55 （起居室 6 号 吊灯开关
水平至 6 号吊灯） +3.55（6 号吊灯至卧室荧光灯） +1.55（卧室荧光灯至开关） +3.89 （ 6 号吊灯
至主卧室荧光灯） +1.33（开关） +2.22（主卧室荧光灯至阳台灯开关） +0.89（阳
台灯开关至阳台灯） +3.66 （主卧室荧光灯至卧室荧光灯） +1.33 （卧室荧光灯至卧室荧光灯
开关） +2.55（卧室荧光灯至 2 号灯） +0.56（ 2 号灯至开关） +2（ 2 号灯至厨房灯） +1.67（厨
房灯至开关）+1.67（厨房灯至阳台2号灯开关）+1.33（厨房阳台2号灯开关至2号灯）+1.2
疋
（8只灯，由房顶楼板至开关）= 40.99 （ m）
对于 L 2 回路，有：
1.8+1.33+2.22+3.1+2.89+2.44+1.89+3+6.55+3+0.4 X13=33.42 （ m）
对于 L3 回路，有：
1.2+2.22+1.2+2.22+2+0.22+1.11+0.8+0.56 = 11.53 （ m）
② A 型单元。
对于 L 1 回路，有：
1.2+2.78+4+3.89+1.67+3.66+1.78+2.22+1.34+3.89+1.67+2.78
电气照明工程施工图预算
1
图 3-1 某住宅楼电气照明平面图 2
二、施工图预算的编制依据及说明 1、施工图预算的编制依据 ①工程施工图（平面图和系统图）和相关资料说明。 ②2004 年江苏省颁发的《全国统一安装工程预算定额江苏省单位估价表》 ③国家和工程所在地区有关工程造价的文件。 2、施工图预算的编制要求 本例的工程类别为一类工程，施工地点为南京市区。
126.36 17.90 211.01 5.05 119.11 70.55 18.91 30.32 45.7 35.8 80.90 761.61
29.2 87.6 54.3 4.89 3.78 7.48 15.84 4.28 13.91 70.8 5.53 37.05 11.75 2.35 56.36 33.82 35.57 32.01 3.15 5.67 6.53 24.81
51.8×2+4×2＝111.6（m） L2 回路为插座回路，都为 3 根线，所需长度为 43.49×3＝130.47（m） L3 回路为插座回路，都为 3 根线，所需长度为 16.24×3=48.72（m） （5）接线盒的安装 ①B 型单元。 Ll 回路：7+8（开关盒）=15 个 L2 回路：13 个。 L3 回路：6 个。 ②A 型单元。 Ll 回路：4+8（开关盒）＝12 个。 L2 回路：10+2＝12 个。 L3 回路：9 个。 （6）半圆球吸顶灯的安装 每户 3 只，共 6 只。 （7）吊灯的安装 每户 1 只，共两只。 （8）单管成套荧光灯的安装 A 型单元 5 只，B 型单元 4 只，共 9 只。 （9）板式开关的安装（暗装） 其中有单联、双联和三联之分。A 型单元 9 只，B 型单元 9 只，共 18 只。 （10）单相三孔插座的安装 A 型单元 20 只，B 型单元 18 只，共 38 只。 2、工程量列表 工程量计算完后，为便于计算，将工程量以表格形式列出。如表 3-1 所示。
电气工程案例分析
电气工程案例分析
1.背景介绍
本案例涉及一家电力企业的电气工程项目，该企业需要完成类电气工
程的建设和施工。
2.工程概况
该项目主要涉及2个地点，一个是线路工程，另一个是变电站工程。
线路工程是建设一条20千伏及以下的高压线路，长度约为38公里，并且
需要安装变电站杆塔、绝缘子和屏蔽接头等设备。
变电站工程主要包括电
缆敷设、变电站设备安装、变电站维护及一些其他的与变电站相关的工程。
3.材料和设备的选择
该项目需要使用一系列高品质的设备和材料，其中包括导线、断路器、滑触线、变电站设备、接触器、母线、支架等。
该项目可以使用国产设备，也可以使用进口设备，但是最好使用质量优良的设备和材料。
4.工程施工
工程施工需要经历如下几个步骤：
（1）实施可行性研究，包括现场调查、预算核算和方案设计等。
（2）进行设计和图纸审查，确保工程设计正确，能够满足施工的要求。
（3）现场施工准备，包括设备采购、安全防护、质量检验和现场施
工准备等。
（4）现场施工，包括架设电缆、安装变电站设备、维护及测试等。
（5）现场施工完成后进行质量验。
某电气照明工程清单计价(范例1)
实例：某电气照明工程清单计价通常安装工程计价按照以下程序进行：一、熟悉工程概况、施工图与施工说明二、编制依据三、工程清单项目的划分及项目编码表格形式四、工程量计算五、套用定额计价表计算分部分项工程量清单报价六、计算主材费用七、单位工程措施项目清单八、单位工程其他项目清单九、规费明细十、单位工程费用汇总一、熟悉工程概况、施工图与施工说明本住宅楼共6层，每层高3m，一个单元内每层共两户，有A、B两种户型：A户型为4室1厅，约92m2；B户型为3室1厅，约73m2。
共用楼梯、楼道。
本电气照明工程提供了两张设计图纸，电气照明平面图（见图1）和配电系统图（见图2）。
图2 某住宅楼供电系统图2 图1 某住宅楼电气照明平面图由图2的配电系统图可知，每层住宅楼采用220V单相三线系统供电。
在楼道内设置一个配电箱AL-1，安装高度为1.8m，配电箱有4路输出线，其中，1L为A户供电，2L为B户供电，导线使用铜芯塑料绝缘线，3根，截面积为6mm2，穿钢管敷设，管径为25mm，敷设方式为沿墙暗敷，3L供楼梯照明，4L为备用，3L、4L的预算省略。
A户、B户在室内各安装一个配电箱AL-1-2、AL-1-1，其安装高度为1.8m，分别采用3路供电，其中L l供各房间照明，L2供起居室、卧室内的家用电器用电，L3供厨房、卫生间用电。
房间内所有照明、插座管线均选用了2.5mm2铜芯塑料绝缘线，穿线管使用20mm管径的PVC硬质塑料管，敷设在现浇混凝土楼板内，竖直方向为暗敷设在墙体内。
照明回路沿墙和楼顶板暗敷，插座回路沿墙和楼地板暗敷。
所有开关距地1.4m安装，插座距地0.4m安装。
二、编制依据（本电气照明工程清单计价）主要编制依据有：①工程施工图（平面图和系统图）和相关资料说明。
②《江苏省建设工程工程量清单计价项目指引》。
③《江苏省安装工程计价表》（2004年）。
④国家和工程所在地区有关工程造价的文件。
三、工程清单项目的划分及项目编码表格本电气照明工程可划分成11个清单安装项目：1、照明配电箱安装；2、小电器板式开关安装；3、小电器插座安装；4、电气配管（电线钢管敷设）；5、电气配管（电线PVC管敷设）；6、电气配管（接线盒安装）；7、电气配线（6mm2铜芯塑料绝缘线的管内穿线）；8、电气配线（2.5mm2铜芯塑料绝缘线的管内穿线）；9、普通吸顶灯及其他灯具（半圆球吸顶灯的安装）；10、装饰灯（吊灯的安装）；11、荧光灯（荧光灯的安装）。
2电气照明工程计量计价1
火力发电厂
核子发电厂
大容量帛水蓄能电站
500KV
一般水力发电站
变电站1
220KV
大型工企业
铁道变电站
35KV 10KV 变电站2
电力机车
10KV 杆上变压器
地下电缆
变电站3
6KV
380/220V
380/220V
旅 游 点
住 宅
酒
店
工
厂
室内电气照明系统组成 低压配电系统的组成及配电方式
（1）室外接户线 （2）进户线 （3）配电盘（箱） （4）干线 （5）支线 （6）用电设备
电力传输线路示意图：
发电厂
高压输电线路
低压配电线路
生压变压器
降压变压器
配电箱
用电器具 电器设备
电缆及管线敷设
三相四线制：三根相线，一根中性线；线电压～380V ，相电压～220V 三相五线制：三根相线，一根零线，一根地线；线电压～380V ，相电压～220V 单相两线制：一根相线，一根零线； ～220V
每一根引下线的冲击接地电阻不大于30。引下线不应少于两根，但 周长不大于25m且高度不超过40m的建筑物可只设一根引下线。引下线应沿 建筑物四周均匀或对称布置，间距不应大于25m。高度不超40m的烟囱可只 设一根引下线，超过40m时应设两根引下线。
防雷电波入侵的措施：建筑屋内的设备，管道，构架等主要金属物， 应就近接至防直接雷的接地装置上。进出端电缆金属外皮、钢管等与电气 设备的接地装置相连。冲击接地电阻不大于30。
第2章 建筑电气照明工程计量计价
知识目标：
了解建筑电气照明工程系统的组成； 理解常用建筑电气照明的主要材料与设备的种类及 电气配管配线敷设方式和灯具小电器的安装； 识读建筑电气照明施工图 掌握定额与清单两种计价模式下的建筑照明电气工 程施工图计量与计价编制的步骤、方法、内容、计算规 则及其格式。

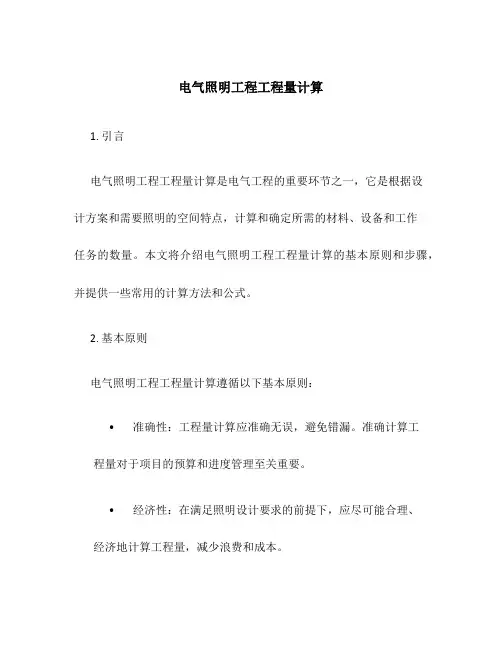

电气照明工程工程量计算
