【化学】化学图像题汇编专题(含答案)
【化学】化学图像题汇编专题(含答案) 一、中考化学图像题汇编 1．下列四个图像，分别对应四种操作过程，其中正确的是（ ）
A．向一定溶质质量分数的盐酸中加入大量水
B．向硝酸铜和盐酸的混合溶液中加入过量氢氧化钡溶液
C．向两份同体积和相同质量分数的盐酸中分别加入足量的锌粉和镁粉
D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体
【来源】2013-2014湖北省松滋市中考化学模拟题一试卷（带解析) 【答案】C 【解析】 试题分析：A选项是错误的操作，盐酸中加水溶液的pH不能大于7；B选项是错误的叙述，氢氧化钡沉淀不能从0点开始；C选项是正确的叙述，因为酸反应完金属有剩余，生成的氢气一样多；D选项是错误的叙述，氯化钠不能在一定量的水中无限制的溶解，故答案选择C 考点：酸的性质、饱和溶液的定义
2．向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，实验过程中加入Na2CO3溶液的质量与产生沉淀或气体的质量关系如图所示。下列说法错误的是
A．P点时的溶液只含一种溶质
B．R点时的溶液只含一种溶质
C．0至P过程中溶液的pH变大
D．Q至R段表示生成沉淀的过程
【答案】A 【解析】 【分析】 【详解】 向一定质量的CaCl2和HC1的混合溶液中逐滴加入溶质质量分数为10.6%的Na2CO3溶液，碳酸钠先于稀盐酸反应，再与氯化钙反应。 A．在P点时，溶液中的HCl恰好被消耗完，溶液中的溶质是氯化钠和氯化钙，故A错
误； B．R点表示碳酸钠和氯化钙恰好完全反应，溶液中的溶质只有氯化钠，故B正确；
C．在刚开始时，溶液中含有盐酸，溶液呈酸性，pH＜7，到P点时碳酸钠和HCl恰好完全
反应，溶液pH=7，0至P过程中溶液的pH变大，故C正确； D．Q至R段表示碳酸钠和氯化钙反应的过程，即是碳酸钙的生成过程，故D正确。
故选：A。 【点睛】 解答本题关键要知道只有把盐酸反应完了，才能与氯化钙反应产生沉淀，因为如果碳酸钠与氯化钙先反应生成了碳酸钙沉淀，也会被剩余的盐酸溶解掉，将不会看到沉淀。
3．下列图像能正确反映对应变化关系的是
A．加水稀释氯化钠溶液 B．两份等质量、等浓度的过氧化氢溶液在有、无MnO2的情况下分
解产生氧气
C．向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶
液 D．将等质量的粉末状的铁和锌分别与足量的等质量、等
质量分数的稀硫酸反应 【答案】C 【解析】 【分析】 【详解】 A、向氯化钠溶液中不断加水稀释，溶液始终显中性，pH不可能小于或大于7，故选项错
误。 B、用等质量、等浓度的双氧水制取氧气，催化剂只能改变反应速率，不影响产生氧气的质
量，故选项错误。 C、向稀盐酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠溶液先与稀盐酸反应生成
氯化钠和水，稀盐酸消耗完，氢氧化钠再与硫酸铜反应生成氢氧化铜蓝色沉淀，沉淀的质量先是零，再不断上升，最后形成一条水平直线，故选项正确。 D、锌的活动性比铁强，反应速率快，反应时间短；锌、铁分别和足量稀硫酸反应化学方
程式分别为：Zn + H2SO4 = ZnSO4 + H2↑，Fe + H2SO4 = FeSO4 + H2↑，根据化学方程式可知，每65份质量的锌能生成2份质量的氢气，每56份质量的铁能生成2份质量的氢气。等质量锌、铁分别和足量稀硫酸反应，铁生成氢气的质量比铁锌多，故选项错误。 故选：C。 【点睛】 本题是一道图象坐标与化学知识相结合的综合题，解题的关键是结合所涉及的化学知识，正确分析各变化的过程，注意分析坐标轴表示的意义、曲线的起点、折点及变化趋势，进而确定正确的图象。
4．下列化学反应不符合如图情形一组是（ ）
A．往氢氧化钠与苏打的混合溶液中逐量滴加稀盐酸
B．往硫酸与硝酸铜的混合溶液中逐量滴加氢氧化钡溶液
C．往盐酸与氯化镁的混合溶液中逐量滴加氢氧化钠溶液
D．往氯化铜与盐酸的混合溶液中逐量滴加氢氧化钠溶液
【答案】B 【解析】 【分析】 【详解】 A、根据优先反应原则，氢氧化钠先与稀盐酸反应生成氯化钠和水，待氢氧化钠完全反应
后，稀盐酸再与碳酸钠反应生成氯化钠、二氧化碳和水，故一开始无气体产生，待氢氧化钠完全反应后，气体的质量逐渐增加，待碳酸钠完全反应后，质量不再变化，不符合题意； B、根据优先反应原则，氢氧化钡先与硫酸反应生成硫酸钡和水，待硫酸完全反应后，氢氧
化钡再与硝酸铜反应生成氢氧化铜和硝酸钡，故一开始，就有沉淀产生，符合题意； C、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢氧
化钠再与氯化镁反应生成氢氧化镁和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化镁完全反应后，质量不再变化，不符合题意； D、根据优先反应原则，氢氧化钠先与盐酸反应生成氯化钠和水，待盐酸完全反应后，氢
氧化钠再与氯化铜反应生成氢氧化铜和氯化钠，故一开始无沉淀产生，待稀盐酸完全反应后，沉淀质量逐渐增加，待氯化铜完全反应后，质量不再变化，不符合题意。 故选B。 【点睛】 初中化学常见的优先反应原则： ①金属和酸反应时，较活泼的金属优先反应，如将锌、铁合金投入稀盐酸中，锌优先与稀盐酸反应； ②当金属与混合盐溶液反应时，金属中最活泼的金属优先置换出最不活泼的金属； ③当两种相对活泼的金属与相对弱的金属盐溶液反应时，金属中最活泼的金属优先置换出盐溶液中的金属。 ④当酸、碱、盐混合相互反应时，酸与碱的反应优先于酸与盐、碱与盐的反应； ⑤当酸与两种盐混合溶液反应产生气体、沉淀时，产生“气体”优于产生“沉淀”； ⑥当金属、金属氧化物与酸反应时，金属氧化物优先于金属与酸反应； ⑦欲检验某混合物溶液中同时含CO32- 、SO42-和Cl-，应优先检验CO32-，之后检验SO42-，最后检验Cl-。
5．某溶液可能含有盐酸、硫酸、硝酸钠、氯化铜中的一种或几种，为了探究其组成，向一定质量的该溶液中逐滴加入氢氧化钡溶液，生成沉淀的质量与所加氢氧化钡溶液的质量之间的关系如图所示。下列相关说法正确的是
A．该溶液一定含有盐酸、硫酸、氯化铜，可能含有硝酸钠
B．反应过程生成的沉淀一定有氢氧化铜，可能有硫酸钡
C．该溶液一定含有盐酸、氯化铜，可能含有硝酸钠
D．到达 b 点时所消耗氢氧化钡溶液中溶质的质量是 17.1g 【答案】C 【解析】 【分析】 【详解】 A、曲线起点不是从0点出发，而是从a点出发，说明0-a段没有沉淀产生，则滴加的氢氧
化钡与酸反应，且不可能是硫酸，因为硫酸钡不溶于酸，所以该溶液一定含有盐酸，一定没有硫酸，a-b段有沉淀生成，则溶液中一定有氯化铜，氢氧化钡与氯化铜反应生成氢氧化铜沉淀，无法证明是否有硝酸钠，A不正确； B、通过以上分析，反应过程生成的沉淀一定有氢氧化铜，不可能有硫酸钡，B不正确；
C、通过以上分析，该溶液一定含有盐酸、氯化铜，一定没有硫酸，可能含有硝酸钠，C正
确； D、到达 b 点时产生的沉淀质量为9.8g，设与氯化铜反应的氢氧化钡溶液中溶质的质量为
X。
2222Ba(OH)+CuCl=BaCl+Cu(OH)17198X9.8g 171X=
989.8g
X=17.1g 与氯化铜反应的氢氧化钡溶液中溶质的质量为17.1g，但还有与盐酸反应的氢氧化钡，所以到达 b 点时所消耗氢氧化钡溶液中溶质的质量必然大于17.1g，D不正确。故选C。
6．下列图像能正确反映所对应叙述关系的是
A．一定量的木炭还原氧化铜，剩余固体质量与反应时间的关系
B．t℃时，向饱和硝酸钾溶液中加入硝酸钾晶体，溶质质量
分数与加入硝酸钾质量的关系 C．将锌粒加入到一定量的稀硫酸中，溶液的质量与反应时间的关系
D．向硫酸和硫酸铜混合溶液中加入氢氧化钠溶液，沉淀质量与加
入量的关系 【答案】D 【解析】 【分析】 【详解】 A、木炭还原氧化铜生成铜和二氧化碳，方程式为：2ΔC+2CuO2Cu+CO。从方程式
可知，生成物中含有铜单质，固体的质量一定不为0。A错误； B、一定温度下，饱和的硝酸钾溶液不能继续在溶解硝酸钾了。所以加入的硝酸钾无法继续
溶解，溶质质量分数不变。B错误； C、将锌和稀硫酸混合后，锌和稀硫酸反应生成硫酸锌和氢气，方程式为：
2442Zn+HSOZnSO+H=。由此可知，锌和稀硫酸一接触就会反应生成硫酸锌和氢气，
溶液的质量逐渐增加，待硫酸消耗尽后，加入的锌粒不会反应，也不会形成溶液，则此时溶液的质量不变。C错误； D、硫酸能与氢氧化钠反应生成硫酸钠和水，硫酸铜能与氢氧化钠反应生成氢氧化铜和硫
酸钠。生成的氢氧化铜可以与硫酸反应生成硫酸铜和水，所以有硫酸存在时，硫酸铜不能直接与氢氧化钠反应生成氢氧化铜沉淀，等硫酸被消耗尽此能生成沉淀。D正确。 故选D。
7．相同质量相同形状的铁和锌，分别与等质量，等浓度的稀盐酸反应，产生氢气的量与反应时间的关系如图所示，下列说法正确的是
A．乙表示锌与盐酸的反应
B．铁可能与盐酸恰好完全反应，而锌有剩余
C．两个反应消耗金属的质量不相等
D．所得溶液的质量相等
【答案】C 【解析】 【分析】 铁与稀盐酸反应原理：Fe＋2HCl=FeCl2＋H2↑，每56份铁能产生2份氢气；锌与稀盐酸反应原理：Zn＋2HCl=ZnCl2＋H2↑，每65粉锌能产生2份氢气； 【详解】 A、乙图像的斜率小，说明乙产生的氢气速率慢，乙的金属活泼性差，乙表示铁与盐酸的
反应；故选项错误； B、甲、乙产生氢气质量相等时，每65粉锌能产生2份氢气，每56份铁能产生2份氢
气，消耗锌的质量大，消耗铁的质量小，铁可能有剩余，而锌没有；故选项错误； C、甲、乙产生氢气质量相等，消耗锌的质量大，消耗铁的质量小；故选项正确；
D、每65粉锌能产生2份氢气，每56份铁能产生2份氢气，锌参加反应后，所得溶液的
质量大；故选选项错误；

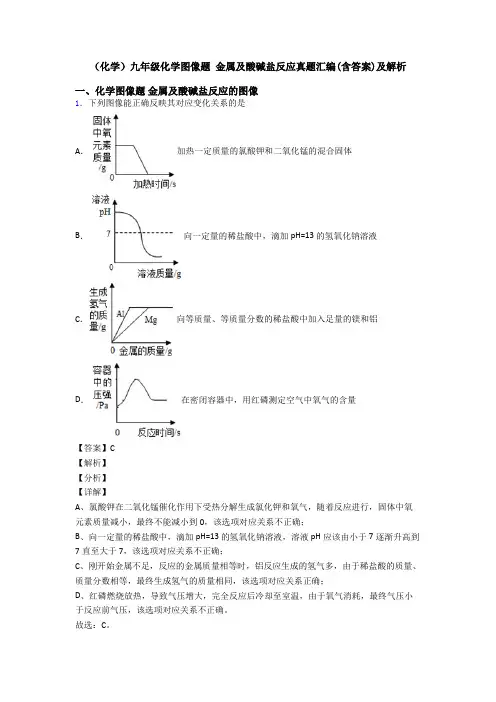

(化学)九年级化学图像题 金属及酸碱盐反应真题汇编(含答案)及解析
（化学）九年级化学图像题金属及酸碱盐反应真题汇编(含答案)及解析一、化学图像题金属及酸碱盐反应的图像1．下列图像能正确反映其对应变化关系的是A．加热一定质量的氯酸钾和二氧化锰的混合固体B．向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液C．向等质量、等质量分数的稀盐酸中加入足量的镁和铝D．在密闭容器中，用红磷测定空气中氧气的含量【答案】C【解析】【分析】【详解】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，固体中氧元素质量减小，最终不能减小到0，该选项对应关系不正确；B、向一定量的稀盐酸中，滴加pH=13 的氢氧化钠溶液，溶液pH应该由小于7逐渐升高到7直至大于7，该选项对应关系不正确；C、刚开始金属不足，反应的金属质量相等时，铝反应生成的氢气多，由于稀盐酸的质量、质量分数相等，最终生成氢气的质量相同，该选项对应关系正确；D、红磷燃烧放热，导致气压增大，完全反应后冷却至室温，由于氧气消耗，最终气压小于反应前气压，该选项对应关系不正确。
故选：C。
2．常温下，往盛有一定量液体甲的烧杯中逐渐加人固体乙并充分搅拌。
如图所示中横坐标工表示固体乙的质量，纵坐标y表示烧杯中的某物理量（见下表）。
下列实验与图像对应关系合理的是甲乙yA稀盐酸氧化铜溶液的质量B水氢氧化钠溶液的质量C饱和石灰水生石灰溶质的质量D硝酸银溶液铜粉溶质的质量A．A B．B C．C D．D【答案】D【解析】【分析】【详解】A、稀盐酸和氧化铜反应生成氯化铜和水，化学方程式为：CuO+2HCl=CuCl2+H2O，反应后溶液的质量逐渐增大，稀盐酸完全反应后，溶液质量不变。
图像与事实不相符；B、氢氧化钠易溶于水，溶液质量=氢氧化钠质量+水质量，氢氧化钠溶于水后溶液质量逐渐增大，饱和后溶液的质量不变，图像与事实不相符；C、生石灰与水反应生成氢氧化钙，反应过程中放出热量，氢氧化钙的溶解度随温度的升高而减小，生石灰加饱和石灰水中，由于水的消耗，溶质不断减小，反应结束后，温度下降，溶质增大，但比原来的溶质质量小，图像与事实不相符；D、硝酸银溶液与铜粉反应生成硝酸铜和银，反应的化学方程式为：2AgNO3+Cu=Cu(NO3)2+2Ag，根据化学方程式可知，每64份质量的铜能生成216份质量的银，反应过程中溶质的质量不断减小，完全反应后溶液质量不变，图像与事实相符。
最新 化学图像题汇编测试题及答案(word)
最新化学图像题汇编测试题及答案（word）一、中考化学图像题汇编1．如图是对实验绘制的相关变化的图形,其中实验结果与图形对应准确的是（）A．图①是向一定量的稀盐酸和氯化钙的混合溶液中不断加入碳酸钠溶液至过量B．图②是向硫酸中加水,溶液pH的变化C．图③是向饱和食盐水中不断加水,溶液中溶质的质量变化D．图④是向一定量硫酸铜溶液中不断加入锌粉,溶液的质量变化【来源】2019年广东省粤西地区中考二模化学试题【答案】A【解析】【分析】碳酸钠先与盐酸反应，再与氯化钙反应，向饱和食盐水中不断加水，溶液中溶质质量不变，在没有加锌粉前溶液质量不能是零。
【详解】A、碳酸钠先与盐酸反应，再与氯化钙反应，所以一开始没有沉淀产生，故A正确；B、向硫酸中不断加水pH值不能到7，故B不正确；C、向饱和食盐水中不断加水，溶液中溶质质量不变，故C不正确；D、在没有加锌粉前溶液质量不能是零，故D不正确。
故选A。
【点睛】向硫酸中不断加水pH值不能到7。
2．下列四个图象，分别对应四种操作过程，其中正确的是（）A．浓硫酸长期露置在空气B．向一定体积的氢氧化钠溶液中逐滴加入稀盐酸中C．往一定量的NaOH 和 Na2CO3混合液中加入过量的盐酸D．某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体【答案】C【解析】【分析】【详解】A、浓硫酸具有吸水性，浓硫酸长期露置在空气中，溶质质量不变，溶剂质量增加，溶质质量分数减小，但溶质质量分数不可能为0，故选项错误。
B、向一定体积的氢氧化钠溶液中逐滴加入稀盐酸，碱性逐渐变弱，pH值的变化是从大于7逐渐的减小到小于7，故选项错误。
C、向一定量的氢氧化钠和碳酸钠混合溶液中加入稀盐酸，盐酸会先与氢氧化钠反应，再与碳酸钠反应，所以加入一定量的盐酸后，才会生成气体；故选项正确。
D、某温度下，向接近饱和的氯化钠溶液中加入氯化钠晶体，但达到饱和状态后，不再溶解，溶质质量分数先增大，后不变，故选项错误。
故选：C。
3．下列四个图象不能正确反映对应变化关系的是A．向一定量的氧化铜粉末中逐滴加入稀硫酸至过量B．向等质量的镁粉和铁粉中分别加入同浓度的稀盐酸至过量C．向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量D．在密闭容器中用红磷测定空气中氧气的含量【答案】D【解析】【分析】【详解】A、氧化铜与硫酸反应生成硫酸铜和水，向一定量的氧化铜粉末中逐渐加入稀硫酸，水的质量由零慢慢增大，当反应完全后，继续加入稀硫酸，溶液中水的质量继续增大，只是增大的幅度变小，故A正确；B、反应的稀盐酸质量相等时，生成氯化亚铁质量大于生成氯化镁质量，最终生成氯化镁质量大于生成氯化亚铁质量，故B正确；C、向盛有一定质量NaOH和Na2CO3混合溶液的烧杯中滴加稀盐酸至过量，刚开始时，加入的盐酸先和氢氧化钠反应，当氢氧化钠被中和完之后，盐酸才和碳酸钠反应生成二氧化碳，故C正确；D、在密闭的容器内，红磷燃烧放热，所以容器内的压强增大，所以反应的结束，温度降低，容器内的压强减小，因为红磷燃烧消耗了氧气，所以容器内的压强小于原来的压强，故D错误。
【化学】初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)
【化学】初中化学化学图像题汇编解题技巧及经典题型及练习题(含答案)一、中考化学图像题汇编1．下列图象能正确反映对应变化变化的是（）A．向一定量的稀盐酸中加入铁粉B．向饱和NaCl溶液中不断加入KNO3C．向pH为12的氢氧化钠溶液中加水D．浓盐酸敞口放置一段时间【来源】2019年6月湖北省咸宁市通山县黄沙中学中考模拟化学试题【答案】A【解析】【分析】【详解】A、向一定量的稀盐酸中加入铁粉，生成氯化亚铁溶液和氢气，溶液中铁元素的质量逐渐增加，至完全反应，不再发生改变，故选项正确。
B、向饱和NaCl溶液中不断加入KNO3，硝酸钾能继续溶解，溶液的质量逐渐增加，至达到饱和状态，不再发生改变，故选项错误。
C、向pH为12的氢氧化钠溶液中加水，溶液始终显碱性，pH不可能小于7，故选项错误。
D、浓盐酸具有挥发性，溶质质量减少，溶剂质量不变，则溶质质量分数逐渐减小，故选项错误。
故选：A。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
化学图像题汇编练习全集含解析
化学图像题汇编练习全集含解析一、中考化学图像题汇编1．下列曲线图能正确表达相应化学反应或过程的是。
A．向一定质量的烧碱（NaOH）溶液中滴入稀盐酸B．将pH=1的溶液加水稀释C．向饱和澄清石灰水［Ca(OH)2 溶液］中加入一定量的生石灰（CaO）D．分别向质量相等的Fe和Zn中加入足量的稀H2SO4【来源】人教版九年级化学中考模拟试卷三同步练【答案】C【解析】【分析】【详解】A、烧碱溶液为氢氧化钠溶液，溶液显碱性，在未加入盐酸时，pH应大于7，随着盐酸的加热，pH开始减小，当最终消耗完毕氢氧化钠后，溶液pH小于7，选项A错误；B、pH=1的溶液为酸性溶液，无限稀释后，最终趋近于水的pH，无限接近于7，不能大于7，选项B错误；C、氧化钙加入氢氧化钙饱和溶液中，氧化钙与水反应生成氢氧化钙，并且放出热量，此时溶剂减少，氢氧化钙析出，溶质质量减小，温度升高，氢氧化钙溶解度降低，氢氧化钙也析出，溶解溶质质量减少，当温度恢复至反应前温度是，温度降低，氢氧化钙溶解度增大，又溶解部分氢氧化钙，但是有一部分水与氧化钙反应，所以此时溶剂减少，溶解的溶质比开始时变小，但是此时的溶液为饱和溶液，溶质质量此后保持不变，选项C正确；D、锌的金属活动性强于铁，所以与酸反应生成氢气的速率是锌大于铁，即刚开始时，在相同时间内，锌生成的氢气多，但是铁的相对原子质量小于锌，所以最终生成氢气的质量是铁大于锌，因此图中标准的锌和铁的曲线应该互换一下位置，选项D错误。
故选C。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
(化学)化学化学图像题汇编题20套(带答案)及解析
（化学）化学化学图像题汇编题20套(带答案)及解析一、中考化学图像题汇编1．将露置在空气中已部分变质的NaOH样品，溶于水配成溶液，向其中滴加过量的稀盐酸。
下列示意图能正确反映其中变化的是（）A．B．C．D．【来源】2019年重庆市渝中区巴蜀中学中考一模化学试题【答案】D【解析】【分析】【详解】A、部分变质的氢氧化钠溶液中含有碳酸钠和氢氧化钠，显碱性，pH大于7，该选项对应关系不正确；B、稀盐酸和氢氧化钠反应生成氯化钠和水，和碳酸钠反应生成氯化钠、水和二氧化碳气体，随着反应进行，溶液质量增大，但是反应前溶液质量不能是0，该选项对应关系不正确；C、稀盐酸和氢氧化钠反应生成氯化钠和水，和碳酸钠反应生成氯化钠、水和二氧化碳气体，随着反应进行，水的质量增大，该选项对应关系不正确；D、稀盐酸和氢氧化钠反应生成氯化钠和水，和碳酸钠反应生成氯化钠、水和二氧化碳气体，随着反应进行，氯化钠质量增大，完全反应后质量不再变化，该选项对应关系正确。
故选：D。
【点睛】解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。
2．下列图像能正确反映对应变化关系的是A．向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液B．实验室用一氧化碳还原氧化铁C．加热氯酸钾和二氧化锰的混合物制取氧气D．往氢氧化钙溶液中逐滴加入物质x的溶液，则物质X可能是稀盐酸或者水【答案】C【解析】【详解】A、向盐酸和氯化钙的混合溶液中逐滴加入碳酸钾溶液，开始加入碳酸钾与盐酸反应，没有沉淀生成，当盐酸反应完后，继续滴加碳酸钾溶液，碳酸钾与氯化钙反应生成碳酸钙沉淀，故选项A不正确；B、实验室用一氧化碳还原氧化铁，横坐标是一氧化碳的质量，纵坐标是固体的质量，随着反应的进行，消耗的一氧化碳质量增加，固体氧化铁的质量不断减少，当氧化铁完全反应后，固体质量不再减少但不为0，故选项B不正确；C、加热氯酸钾和二氧化锰的混合物制取氧气，横坐标是时间，纵坐标是二氧化锰的质量，在这个反应里，二氧化锰是催化剂，催化剂在反应前后，质量不变，故选项C正确；D、往氢氧化钙溶液中逐滴加入物质x的溶液，横坐标是x溶液的质量，纵坐标是pH，随着x质量的增加，溶液的pH不断减小，一直减小到溶液的pH小于7，所以物质x是酸，不可能是水，故选项D不正确。
中考化学化学图像题汇编20篇(附带答案解析)(word)
中考化学化学图像题汇编20篇(附带答案解析)（word）一、中考化学图像题汇编1．甲、乙两种物质的溶解度曲线如图所示。
下列说法中不正确的是A．t2°C时，甲的溶解度大于乙的溶解度B．t1°C时,甲、乙溶液的溶质质量分数相等C．使接近饱和的甲溶液变为饱和溶液，可采用降低温度的方法D．t2°C时 ,在50 g水中加人30 g乙，形成溶液的质量为70 g【答案】B【解析】【详解】A、t2°C时,甲的溶解度曲线在乙的上方,故甲的溶解度大于乙的溶解度,不符合题意;B、 t1°C时,甲和乙的溶解度相等,故甲、乙饱和溶液的溶质质量分数相等,符合题意;C、甲的溶解度随温度的升高而增大,使接近饱和的甲溶液变为饱和溶液可采用增加溶质或降低温度的方法,不符合题意;D、t2°C时,乙的溶解度为40g,将30g乙加入50g水中,只能溶解20g,可形成70g乙的饱和溶液,不符合题意。
故选B。
【点睛】在一定温度下的溶液分为饱和溶液和不饱和溶液，且饱和溶液与不饱和溶液可以相互转化，转化方法要根据溶解度曲线图来判断。
2．下列图像能正确反映对应变化关系的是A B C D向一定量的过氧化氢溶向一定量的硝酸银、硝将等质量金属Mg、打开汽水瓶盖 ,有大量液中加入适量二氧化锰,完全反应酸铜、硝酸亚铁混合液中加入锌粉Zn、Fe分别放入三份相同的稀硫酸中气泡(CO2)逸出,夏天气温高更明显A．A B．B C．C D．D【答案】B【解析】【分析】【详解】向一定量的过氧化氢溶液中加入适量二氧化锰，过氧化氢完全分解，最终残余的液体是水，不是溶液，图像终点错误，A错误；锌首先与硝酸银反应(a→b)，每65份质量的锌置换出216份质量的银，溶液质量减小，b→c、c→d分别是锌与硝酸铜、锌与硝酸亚铁反应，每65份质量的锌分别置换出64份质量的铜和56份质量的铁，溶液质量都增大，不过后者变化更快，线的斜率更大，e点时硝酸亚铁已耗尽，溶液质量不再变化，B 正确；将等质量金属Mg、Zn、Fe分别放入三份相同的稀硫酸中，据图像，锌和铁最终产生氢气质量相等，则参加反应的酸量相同，消耗的锌比铁多，故至少是铁有剩余，可是如果铁有剩余，则镁也应该有剩余，即镁和铁都应该将等量的酸耗尽，产生氢气质量相等才符合实际情况，C错误；打开汽水瓶盖，有大量气泡析出，夏天气温高现象更明显，其中“夏天气温高更明显”告诉我们温度高，析出二氧化碳更多更快，即压强相同，温度越高二氧化碳的溶解度越小，D 错误。
(化学)中考化学化学图像题汇编练习题及答案及解析
（化学）中考化学化学图像题汇编练习题及答案及解析一、中考化学图像题汇编1．现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中化合价均为+２价）。
则下列说法中不正确的是A．相对原子质量：丙＞乙＞甲B．生成氢气的质量：甲＞乙＞丙C．金属活动性：乙＞甲＞丙D．消耗硫酸的质量：丙＞乙＞甲【答案】D【解析】【分析】【详解】A、三种金属的化合价、金属的质量都相等，完全反应放出氢气的质量与金属的相对原子质量成反比，即产生氢气多的相对原子质量小；根据反应生成H2的质量与反应时间的关系图所示，在三种金属完全反应后，放出H2的质量是甲＞乙＞丙；因此可判断相对原子质量是丙＞乙＞甲，故正确；B、根据反应生成H2的质量与反应时间的关系图所示，在三种金属完全反应后，放出H2的质量是甲＞乙＞丙，故正确；C、根据反应生成H2的质量与反应时间的关系图所示，当三种金属都在发生反应时，相同时间内乙放出氢气的质量大于甲、大于丙，可判断三种金属活动性顺序是乙＞甲＞丙，故正确；D、金属与酸的反应生成氢气时，氢气来源于酸中的氢元素，所以生成的氢气与消耗的酸的多少顺序一致，消耗硫酸的质量：甲＞乙＞丙，故错误；故选：D。
2．下列图像与所对应叙述相符的是()A．向pH=10的氢氧化钠溶液中不断加水B．向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸C．等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应D．向一定量的硝酸钾饱和溶液中加入硝酸钾晶体【答案】C【解析】【详解】A、向 pH =10的氢氧化钠溶液中不断加水，pH只能无限接近7，但不会小于或等于7，不符合题意；B、向氢氧化钾和硝酸钡的混合溶液中加入稀硫酸，稀硫酸和硝酸钡反应生成的硫酸钡难溶于水和酸，沉淀一开始就有，不符合题意；C、等质量的粉末状金属镁和铁分别与足量且质量分数相等的稀盐酸反应，由于镁比铁活泼，且比铁的相对分子质量小，所以镁产生氢气的速率较快，质量较大，符合题意；D、向一定量的硝酸钾饱和溶液中加入硝酸钾晶体，因为是饱和溶液，所以加入的硝酸钾晶体不溶解，溶质质量分数保持不变，不符合题意。
【化学】化学试卷分类汇编化学化学图像题汇编(及答案)及解析
【化学】化学试卷分类汇编化学化学图像题汇编(及答案)及解析一、中考化学图像题汇编1．下列四个图像中，能正确反映对应变化关系的是A．向一定量的氢氧化钠溶液中逐滴加入pH=2的稀盐酸至过量B．某温度时，向一定量的饱和石灰水中加入少量生石灰C．向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液D．将水通电一段时间A．A B．B C．C D．D【来源】2017年初中毕业升学考试（山东泰安卷)化学（带解析)【答案】B【解析】A、向一定量的氢氧化钠溶液中逐滴加入pH =2的稀盐酸至过量，最终溶液的pH＞2，错误；B、氧化钙能与饱和石灰水中的水反应生成氢氧化钙，消耗了原溶液中的溶剂水，有氢氧化钙析出，故溶质减少，同时反应放出热量，氢氧化钙的溶解度减小，溶质也会减少，当温度逐渐下降时，溶质质量增多，但少于原溶液中的溶质，正确；C、滴加的氢氧化钠溶液先与盐酸反应，待盐酸反应完以后，氢氧化钠溶液才与氯化镁溶液反应生成白色沉淀，错误；D、电解水时，生成氢气与氧气的体积比是2:1，错误。
故选B。
2．下列叙述与对应的示意图表示正确的是( )A．水的电解B．向稀盐酸中滴加过量的氢氧化钠溶液C．加热一定质量的高锰酸钾制氧气D．等质量的锌、铁分别与足量等溶质质量分数的稀硫酸反应【答案】D【解析】根据已有的知识结合图示进行分析，电解水时生成的氢气和氧气的质量比是1：8；盐酸的pH小于7，氢氧化钠溶液的pH大于7；高锰酸钾能分解生成氧气，高锰酸钾的质量一定，则生成氧气的质量一定；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，生成的氢气少。
电解水时生成的氢气和氧气的质量比是1：8，不是2：1，故A错误；盐酸的pH小于7，氢氧化钠溶液的pH大于7，向稀盐酸中滴加过量的氢氧化钠溶液，开始时溶液的pH应该是小于7，不是大于7，故B错误；加热一定质量的高锰酸钾制氧气，当高锰酸钾完全分解，生成氧气的质量不再改变，故C错误；等质量的锌和铁与足量的硫酸反应，锌反应的速率大，在坐标中斜线陡，铁的反应速率小，在坐标中的斜线缓，锌反应生成氢气的质量小于铁生成的氢气的质量，故D正确。
【化学】化学图像题汇编知识点总结及经典习题(含答案)
【化学】化学图像题汇编知识点总结及经典习题(含答案)一、中考化学图像题汇编1．下列四个图象的变化趋势，能正确描述对应操作的（）A．足量的铁片和铝片分别与等质量、等浓度的稀盐酸反应B．将浓盐酸敞口放置在空气中C．向氢氧化钾和硝酸钡的混合溶液中，逐滴滴加稀硫酸D．向pH＝12的氢氧化钠溶液中不断加入水【来源】河南省许昌市魏都区第十二中学2019-2020学年九年级下学期期中化学试题【答案】A【解析】【分析】铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀。
【详解】A、在金属活动性顺序中，铝和铁都排在氢的前面，可以与盐酸发生置换反应生成氢气，铝排在铁的前面，反应速度比铁快，在图象中，斜率表示的就是反应的速度，斜率越大，反应速度越大，足量的铁与铝与相同的酸反应，生成氢气的质量相同，故A正确；B、浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，而图象显示其质量分数增大，故B不正确；C、硝酸钡和硫酸反应生成不溶于水的硫酸钡沉淀，一开始就会出现沉淀，而图象显示是过一段时间才出现沉淀，故C不正确；D、pH＝12的氢氧化钠溶液，显碱性，向pH＝12的氢氧化钠溶液中不断加入水，pH不可能小于7，故D不正确。
故选A。
【点睛】浓盐酸具有挥发性，易挥发出溶质氯化氢，导致溶质质量分数降低，氢氧化钠溶液，显碱性，稀释pH不可能小于7。
2．在一定质量的Ba（OH）2溶液中，不断加入一定质量分数的稀H2SO4，下列图象正确的是（）A．B．C．D．【答案】A【解析】【详解】A、氢氧化钡显碱性，随着酸量的增加，氢氧化钡不断减少，溶液碱性变弱，pH值变小，直至恰好反应pH＝7，再加入稀硫酸酸性不断增强，pH小于7，图象正确；B、硫酸与氢氧化钡反应会生成水与硫酸钡沉淀，随着反应的进行沉淀量不断增大，直至恰好反应，沉淀量不再改变，图象错误；C、中和反应放热，随着反应的进行，溶液温度先逐渐增加，随着反应的逐渐停止同时溶液不断向环境中散热溶，液的温度又降到常温，图象错误；D、随着稀H2SO4的加入，溶液中的水持续增加，图象错误。
最新化学图像题汇编试题和答案(word)
最新化学图像题汇编试题和答案（word） 一、中考化学图像题汇编 1．现有等质量甲、乙、丙三种金属，分别放入三份溶质质量分数相同的足量稀硫酸中，产生氢气的质量与反应时间的关系如图所示（已知甲、乙、丙在生成物中化合价均为+2价）。下列说法中不正确的是（ ）
A．生成氢气的质量：甲>乙>丙
B．相对原子质量：乙>丙>甲
C．金属活动性：乙>甲>丙
D．消耗硫酸的质量：甲>乙>丙
【答案】B 【解析】 【分析】 A、根据图象分析生成氢气的质量；
B、根据甲、乙、丙在生成物中化合价均为+2价可知一定质量的金属完全反应产生氢气的
质量与金属的相对原子质量成反比分析； C、根据相同时间内产生氢气较多（即反应剧烈）的金属活动性较强，结合产生氢气的关系
图判断三种金属活动性； D、根据质量守恒定律定律可知，生成氢气的质量取决于消耗的硫酸的质量。
【详解】 A、根据图像可知，生成氢气的质量：甲＞乙＞丙，该选项说法正确；
B、等质量甲、乙、丙三种金属粉末与足量稀硫酸反应，甲、乙、丙在生成物中化合价均为
+2价，则相对原子质量越大，产生氢气质量越小，根据生成氢气质量：甲＞乙＞丙，则相
对原子质量：丙＞乙＞甲，该选项说法不正确； C、根据反应生成H2的质量与反应时间的关系图所示，当三种金属都在发生反应时，相同
时间内乙放出氢气的质量大于甲、大于丙，可判断三种金属活动性顺序是乙＞甲＞丙，该选项说法正确； D、金属与酸的反应生成氢气时，氢气来源于酸中的氢元素，所以生成的氢气与消耗的酸
的多少顺序一致，消耗硫酸的质量：甲＞乙＞丙，该选项说法正确。 故选：B。 【点睛】 对于活泼金属，活动性越强的金属与酸反应越剧烈，即反应放出氢气的速度越快；化合价相同的等质量金属完全反应放出氢气的质量与金属的相对原子质量成反比。 2．向一定量硝酸银和硝酸亚铁的混合溶液中加入锌粉，充分反应后所得溶液的质量与加入
锌粉的质量关系如图。下列说法正确的是
A．a点所得固体为银和铁
