配气机构汽车发动机教学设计(完整资料).doc
此文档下载后即可编辑
教学设计模板
汽车发动机维修教案
柳江区职业技术学校教案 课程名称汽车发动机维修使用教材汽车发动机构造与维修授课教师授课类型课堂讲授 授课班级班级人数 授课时数 4 授课时间 授课课题发动机总论 教学目的与要求掌握发动机的基本组成及组成部分的作用，理解发动机的基本术语 教学重点发动机的基本组成及各组成部分的作用，发动机的基本术语教学难点发动机的基本术语 教学方法讲授法 教具准备多媒体课件 教学过程教师活动学生活动 教学内 发动机组成 1、曲柄连杆机构 曲柄连杆机构由机体组、活塞连杆组、曲轴飞轮组三部分组成。其作 用是将燃料燃烧产生的热能转变为活塞往复运动的机械能，再通过连杆将 活塞的往复运动转变为曲轴的旋转运动而对外输出动力。 2、配气机构 配气机构由气门组及气门传动组组成。其作用是使可燃混合气及时充 入气缸并及时将废气从气缸中排出。 3、燃料供给系统 汽油机燃料供给系统和柴油机燃料供给系统由于使用的燃料和燃烧过 程不同，在结构上有很大差别，而汽油机燃料供给系统根据混合气的形成 方式不同又可分为传统化油器式和电控直喷式两种。其作用是将一定浓度 和数量的可燃混合气（或空气）供入气缸以供燃烧，并将燃烧生成的废气 排出。 4、冷却系统 冷却系统有水冷却系统和风冷却系统两种，现代汽车一般都采用水冷 前两节课学生认真听， 总结，结合实物记忆知 识点，最后两节课进行 考核。
容却系统。其作用是将受热机件的热量散到大气中去，从而保证发动机正常工作 5、润滑系统 润滑系统的作用是将润滑油送至各个摩擦表面，以减轻机件的磨损，并清洗、冷却摩擦表面，延长发动机的使用寿命。 6、起动系统 起动系统的作用是将静止的发动机起动并转入自行运转。7、点火系统点火系统是汽油发动机独有的，按控制方式不同又分为传统点火系和电子控制点火系两种。其作用是按规定时刻向气缸内提供电火花以点燃气缸中的可燃混合气。柴油发动机由于其混合气是自行着火燃烧，故没有点火系。 发动机基本术语 1、上止点TDC 上止点是指活塞顶位于其运动的顶部时的位置，即活塞的最高位置。 2、下止点BDC 下止点是指活塞顶位于其运动的底部时的位置，即活塞的最低位置。
汽车发动机电子控制单元(ECU)
汽车发动机电子控制单元(ECU) 功能说明书 佛山菱电变频实业有限公司王与平 2０04年3月 一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成.进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气;燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器与供油管等组成,它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（EＣＵ）与各种传感器组成,它控制燃油喷射时间与喷射量以及点火时刻. 汽车发动机电子控制单元（ECU）就是汽车发动机控制系统得核心，它可以根据发动机得不同工况,向发动机提供最佳空燃比得混合气与最佳点火时间，使发动机始终处在最佳工作状态，发动机得性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ＥＣU)得主要功能: 1、燃油喷射(EＦI）控制 ⑴、喷油量控制 发动机控制器（ECU)将进气量与发动机负荷作为主要控制信号，以确定喷油脉冲宽度(即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统得发动机，ＥCU除了控制喷油量外,还要根据发动机各缸得点火顺序,将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ＥＣU自动中断燃油喷射，直至发动机转速下降到设定得低转速时再恢复喷油。 超速断油控制:当发动机转速超过安全转速或汽车车速超过设定得最高车速时,ECU 自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后,ECU控制燃油泵工作3秒钟，用于建立必要得油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动与运转过程中,ECU控制燃油泵正常运转。 2、点火（ESA）控制 ⑴、点火提前角控制
汽车发动机结构与检修教案第三单元配气机构
第一讲配气机构的构造 一、复习 曲柄连杆机构的组成、作用及主要零件的构造 二、引入本讲内容 从发动机的总体构造：两大机构五大系统入手引出配气机构 三、配气机构的组成与作用 1、组成 气门组：气门、气门座、弹簧、导管； 气门传动组：推杆、挺杆、凸轮轴、摇臂 2、作用 按照工作循环和发火次序，定时开启和关闭气门。 四、配气机构的布置及传动 1、气门的布置顶置式（气缸）侧置式（气缸体） 2、凸轮轴的布置上置、中置、下置 3、气门间隙 定义：发动机冷态时，气门与其传动机构中预留的、用以气门补偿受热膨胀的间隙。 0.30mm进气门：0.25 0.35mm 液力挺柱无排气门：0.3 位置：气门和摇臂间气门和凸轮间
教学过程结构设计 知识性练习复习题 1：配气机构的作用是什么？ 2：配气机构为什么要留气门间隙？过大过小各有什么危害？其调整方法和步骤如何？ 形成性评价 利用动画、幻灯片、多媒体等教学等方法有效的完成了本讲的主要内容的讲解任务，学生能比较顺利的掌握。 第二讲配气机构的构造 教学内容配气机构的构造计划 学时 2 教学目标1、掌握配气机构主要零件的结构 2、了解气缸数自动可变化机构 3、了解可变气门相位与气门升程电子控制技术
一、复习 配气机构的组成、作用、气门间隙、配气相位（画图讲解） 二、引入本讲内容 从配气机构的组成：气门组和气门传动组（幻灯片）入手 三、主要零件的构造 一）、气门组 1、作用密封气门 2、气门与气门座气门：头部、杆部、头部与气门座配合的锥角：45 气门座：镶嵌式、耐磨 2、气门弹簧和气门导管弹簧使气门落座，即回位 导管起导向作用，使气门杆作直线往复运动 二）、气门传动组 1、凸轮轴 其上的凸轮使气门按发动机工作顺序和配气相位及时开闭足够的气门升程 4、挺柱传力液力挺柱的结构 5、摇臂改变运动方向和增大作用力 四、气缸数自动可变化机构简介 通过电子控制，根据汽车的行驶状况，改变发动机的排气量，使选定的气门停止工作。 五、可变气门相位与气门升程电子控制技术简介 通过电子控制，根据发动机的转速、负荷、水温及车速，改变配气正时和气门升程。
汽车发动机电子控制系统开发现状及趋势
汽车发动机电子控制系统开发现状及趋势 丁志盛叶挺宁 摘要：介绍了汽车发动机电子控制系统相关技术背景、开发现状及发展趋势。 关键词：EECS,ECU汽车发动机电喷 一、汽车发动机电子控制系统概述 汽车发动机电子控制系统(Engine Electronic Control System，简称EECS)通过电子控制手段对发动机点火、喷油、空气与燃油的比率、排放废气等进行优化控制，使发动机工作在最佳工况，达到提高性能、安全、节能、降低废气排放的目的。汽车发动机电子控制系统主要包括： - 燃油喷射控制； - 点火系统控制； - 怠速控制； - 尾气排放控制； - 进气控制； - 增压控制； - 失效保护； - 后备系统； - 诊断系统等功能。 另外，随着网络、集成控制技术的广泛应用，作为汽车控制主要单元的EMS系统通过 CAN(Controllers Area Network)总线与其他控制系统，例如：安全系统(如ABS、牵引力电子稳定装置ESP (Electronic Stability Program))、底盘系统（如主动悬挂ABC(Active Body Control)）、巡航控制系统（Speed Control System或Cruse Control System）以及空调、防盗、音响等系统实现网络互联，实现信息共享并实施集成优化统一控制。在不久的将来，车载通讯平台将利用现有无线通讯网络为汽车驾驶提供更广泛的咨询、娱乐等增值服务（如GPS全球定位系统的应用）。 汽车发动机电子控制系统的开发主要涉及以下技术容： - 传感器 主要包括空气流量传感器、空气温度传感器、节气门位置传感器、冷却液温度传感器、转速传感
曲柄连杆机构机体组 教案
曲柄连杆机构机体组教案 一、教学内容分析 机体组是发动机的支架，是曲柄连杆机构、配气机构和发动机各系统主要零部件的装配机体。本次课的内容对汽车专业的学生在今后的学习和实践动手操作中起着重要的作用，只有掌握了发动机机体各组件的结构、作用和工作过程，才能继续深入学习与发动机有关的后续知识。 二、三维目标： 知识与技能： 1、掌握曲柄连杆机构的组成和作用； 2、掌握机体组的组成和作用； 3、掌握机体的结构形式主要有哪些。 过程与方法： 通过本次机体组这节课的学习，同学们将了解机体组各组成部件的结构形式及作用。由于同学们刚开始接触发动机，对发动机各个组成部件的相关知识还较生疏，所以，在讲解机体组这部分内容的时候以多媒体的方式来进行教学，通过课件上的图片或者视频的展示，以加强学生对发动机机体组知识的理解。 情感态度与价值观： 通过任务驱动和教师的引导，让学生自主探究学习和小组协作学习，在完成一个个具体的任务过程中机体组的组成和各零部件的作用，从而培养学生独立分析问题、解决问题的能力、举一反三的能力。 三、教学重难点 1、教学重点：曲柄连杆机构的组成和作用； 机体组的组成和作用； 机体组各零部件的作用。 2、教学难点：汽缸体的结构形式； 机体内各种结构形式的燃烧室结构。 四、教学方法：讲授法、讨论法、多媒体演示法 五、课时安排：1课时 六、教学过程： 复习旧课：回顾发动机总体构造内容，用提问的方式检验学生的掌握程度。 设计意图：1）通过提问，可以让同学们集中注意力； 2）通过提问，让学生回顾发动机总体构造知识，将有利于学生对发动机机体组这部分内容的学习。 引入新课：在本课教学开始，利用上个环节的提问内容来引出本次课将学的内容，并提醒学生本次课内容的重点。 一、观看曲柄连杆机构相关视频 学生带着问题观看相关视频，问题如下： 1、发动机曲柄连杆机构有哪几部分组成？ 2、发动机曲柄连杆机构的作用是什么呢？ 二、小组讨论：
汽车发动机技术教案
自然吸气相对涡轮增压的优点： 1.相比之下温度稍低，从而产生的积碳问题轻一些。 2.发动机寿命相对长些。 3.动力输出相对较为线性。 4技术可靠性高、耐久性好 以同等动力输出而不是同等排量来比较，涡轮发动机因为排量更小，所以在涡轮不全力工作的状态下，它比同等动力水平的自然吸气发动机更加省油。例如：一台1.8T发动机动力水平相等于另一台2.4L自然吸气发动机，彼此都全力工作时，大家的油耗可能差不多；但当这两台发动机在90km/h等速巡航这种低负荷工作时，1.8T发动机的涡轮由于未充分介入工作，这时气缸内部实际工作排量只有1.8L，而另一台自然吸气发动机工作排量始终为2.4L，这时候1.8T带涡轮的比2.4L自然吸气的更省油。
增压就是将空气预先压缩然后再供入气缸，以期提高空气密度、增加进气量的一项技术。由于进气量增加，可相应地增加循环供油量，从而可以增加发动机功率。同时，增压还可以改善燃油经济性。实践证明，在小型汽车发动机上采用涡轮增压或机械增压，当汽车以正常的经济车速行驶时，不仅可以获得相当好的燃油经济性，而且还由于发动机功率增加，可以得到驾驶人所期望的良好的加速性。 第一节概述
增压有涡轮增压、机械增压和气波增压等三种基本类型。实现空气增压的装置称为增压器。各种增压类型所用的增压器分别称为涡轮增压器、机械增压器和气波增压器。 机械增压器由发动机曲轴经齿轮增速器驱动，或由曲轴齿形传动带轮经齿形传动带及电磁离合器驱动。机械增压能有效地提高发动机功率，与涡轮增压相比，其低速增压效果更好。另外，机械增压器与发动机容易匹配，结构也比较紧凑。但是，由于驱动增压器需消耗发动机功率，因此燃油消耗率比非增压发动机略高。 第一节概述
NO3单元三配气机构汽车构造教案
教学目标知识目标：理解充气效率及配气相位的概念；理解配气机构的工作原理；掌握配气机构的组成、主要零部件的构造；了解可变进气系统的工作特点；掌握配气机构总成的拆装方法。 能力目标：能够拆装调整发动机配气机构 素质目标： 教学 重点 配气机构总成的拆装方法教学 难点 配气机构的工作原理 教学手段理实一体 实物讲解 小组讨论、协作 教学 学时 教学内容与教学过程设计注释 单元三配气机构 〖理论知识〗 一、配气机构概述 1.充气效率 纯空气或可燃混合气充满气缸的程度常用充气效率表示,也称充气系数。充气效率指在进 气过程中,实际进入气缸的新鲜空气或可燃混合气的质量与在理想状况下充满气缸工作容积 的新鲜空气或可燃混合气的质量之比。 2.配气机构的组成 配气机构如图3-1所示，主要由气门组和气门传动组两部分组成。 图3-1 3.配气机构的工作原理 发动机工作时,驱动机构驱动凸轮轴旋转,凸轮的凸起部分通过挺柱、推杆和绕摇臂轴摆动的摇臂压缩气门弹簧,使气门离座,即气门开启。当凸轮凸起部分离开后,气门便在气门弹簧力的作用下而落座,即气门关闭。压缩和做功行程中,气门在弹簧张力的作用下严密关闭。 四冲程发动机每完成一个工作循环,曲轴旋转两周,各缸的进、排气门各开启一次,凸轮轴。 结合实物，讲解配气机构的组成。 结合动画，讲解配气机构的工作原理。
应只旋转一周。因此,曲轴与凸轮轴的转速之比为2∶1。 二、气门的布置位置及排列方式 1.气门的布置位置 气门的布置位置有侧置式和顶置式两种类型。 2.每缸气门数及排列方式 1）每缸两个气门方式 2）每缸四个气门方式 三、凸轮轴的布置位置及传动形式 1.凸轮轴的布置位置 凸轮轴的布置位置有凸轮轴下置、凸轮轴中置和凸轮轴上置三种类型,如图3-4所示。 图3-4 2.凸轮轴的传动形式 凸轮轴由曲轴带动旋转,它们之间的传动方式有齿轮传动、链传动及齿形带传动等几种传 动形式。如图3-6所示。 图3-6 四、配气相位 配气相位就是用曲轴转角表示进、排气门的实际开启时刻和开启持续时间。用曲轴转角 的环形图来表示配气相位,这种图称为配气相位图,如图3-7所示。 学生分组讨论各 种传动方式的特 点，并总结异同 点。 理解配气相位的 含义。
配气相位教案(完美版)
授课教案 课程：汽车发动机构造与维修—配气相位 教师: 时间：2013年10月20日 课题：汽车发动机构造与维修—配气相位 授课形式：班级授课 教学方法：讲授法、讨论法、练习法 教材任务分析：通过本节课的学习，与之前所学的知识进行对比，形成理论与实际的区别，更好的掌握配气相位知识点。教学目的要求： 1、熟悉配气相位的概念、会看配气相位图 2、掌握气门早开晚关的优点 教学重点、难点：重点：1、配气相位图， 2、配气相位的五个角度。 难点：气门重叠角 教学准备：教材、教案、多媒体课件 教学过程: 一、复习提问（3分钟） 1.四缸发动机完成一个工作循环一般需要进行几个冲程，每个冲程曲 2.发动机配气机构的功用是什么？ 二、课题引导（5分钟） 理论上讲进、压、功、排各占180°，也就是说进、排气门都是在上、下止点开闭，延续时间都是曲轴转角180°。为了提高发动机
的换气效率，我们需要增加气门打开的时间，那么气门实际开启时间该如何表示？ 我们带着这样的疑问来学习下面的内容： 三、新课讲授（20分钟） 配气相位: 以活塞上下止点为基准，用曲轴转角来表示气门开启和关闭的时刻。 1.进气提前角 (1)定义：在排气冲程接近终了，活塞到达上止点之前，进气门便开始开启。
从进气门开始开启到上止点所对应的曲轴转角称为进气提前角(或早开角)。进气提前角用α表示，α一般为10°— 30°。 (2)目的：进气门早开，使得活塞到达上止点开始向下运动时，因进气门已有一定开度，所以可较快地获得较大的进气通道截面，减少进气阻力。 2.进气迟后角 (1)定义：在进气冲程下止点过后，活塞重又上行一段，进气门才关闭。从下止点到进气门关闭所对应的曲轴转角称为进气迟后角(或晚关角)。进气迟后角用β表示，β一般为40°— 80°。 (2)目的：利用压力差继续进气：活塞到达下止点时，由于进气阻力的影响，气缸内的压力仍低于大气压，进气门晚关，利用压力差可继续进气。 3.排气提前角 (1)定义：在作功行程的后期，活塞到达下止点前，排气门便开始开启。从排气门开始开启到下止点所对应的曲轴转角称为排气提前角(或早开角)。排气提前角用γ表示，γ一般为40°— 80°。 (2)目的：利用气缸内的废气压力提前自由排气，恰当的排气门早开，气缸内还有大约300kPa-500kPa的压力，作功作用已经不大，可利用此压力使气缸内的废气迅速地自由排出。 4.排气迟后角 (1)定义：在活塞越过上止点后，排气门才关闭。从上止点到排气门关闭所对应的曲轴转角称为排气迟后角(或晚关角)。排气迟后角用δ表示，δ一般为10°— 30°。 (2)目的：利用缸内外压力差继续排气，活塞到达上止点时，气缸内的压力仍高于大气压，利用缸内外压差可继续排气。 5.气门叠开角 定义：由于进气门早开和排气门晚关，就出现了一段进排气门同时开启的现象，称为气门叠开。同时开启的角度，即进气门早开角与排气门晚关角的和(α+δ)，称为气门叠开角。
配气机构概述教案
配气机构概述教案 一、教学内容分析本次课的内容对汽车专业的学生在今后的学习和实践动手操作中起着重要的作用，前面学习了发动机曲柄连杆机构的结构、作用和工作过程，通过对配气机构的学习，能使学生了解发动机内部的基本结构，使学生能更加深刻理解发动机的工作原理和工作过程。 二、三维目标：知识与技能： 1、掌握配气机构的组成、作用、工作过程； 2、掌握配气机构的类型。 过程与方法：通过这节课的学习，同学们将了解配气机构的组成和作用，和各部分的主要作用在讲解这部分内容的时候以多媒体的方式来进行教学，通过课件上的图片、动画、视频的展示，以加强学生对配气机构知识的理解。 情感态度与价值观：通过任务驱动和教师的引导，让学生自主探究学习和小组协作学习，在了解配气机构和各部件过程中，树立学习信心，增强对本专业的热爱。 三、教学重难点 1、教学重点：配气机构的组成、作用、工作过程； 配气机构的类型；顶置气门式配气机构的布置及传动。 2、教学难点：配气机构的组成及工作过程。 四、教学方法：讲授法、讨论法、多媒体演示法 五、课时安排：1 课时 六、教学过程： 配气机构概述 复习旧课：回顾发动机的组成部分和曲柄连杆机构相关知识，用提问的方式检验学生的掌握程度。 设计意图：1）通过提问，可以让同学们集中注意力；2）通过提问，让学生回顾发动机组成和曲柄连杆机构有关知识，将有利于学生对配气机构这部分内容的学习。 引入新课：在本课教学开始，利用上个环节的提问内容来引出本次课将学的内容，并提醒学生本次课内容的重点。 一、配气机构的功用、组成 1、观看活塞连杆组相关视频。学生带着问题观看相关视频，问题如下：（1）、同学们从 视频中看到了什么？（2）、配气机构的作用和组成是什么? 2、小组讨论：
汽车发动机教案
长沙县职业中专 汽 车 发 动 机 教 案 任教者：刘俊 2017年下学期 汽车发动机教案 关于教案的几点说明： 1、本教案主要着重于对教学过程的设计，对教学的具体内容则主要体现 于课件中。 2、本教案中的教学方法设计内容用红色字体表示，以区别于一般课程内 容。
3、由于本课程由多从头到教师讲授，在教学研究过程中对教学重点难点 进行了较为细致的分析，并对难点的突破方法进行了初步探讨，体现 于教案开头之“难点突破方法栏”中。 4、对教学重点的强调由于不同教师根据各自的授课特点采用的方法不尽 相同，教案中未体现。 教案1 教学时数：2 重点：发动机的基本术语、单缸汽油机的工作原理 难点：单缸发动机工作原理 难点突破方法：利用学生已有的物理知识，着重强调活塞的运动方向、气门的开闭情况、气缸容积的变化与缸内压力温度的关系，使学生通过一个行程的讲授掌握知识的规律，进而很自然地接受其他各行程的工作原理。 第一章发动机的工作原理和总体构造 第一节发动机的分类 1) 按照所用燃料分类：汽油机、柴油机、煤气机…… 2) 按照行程分类：二行程发动机、四行程发动机 3）按照冷却方式分类：水冷式发动机、风冷式发动机
4) 按照气缸数目分类：单缸发动机、多缸发动机 (5) 按照气缸排列方式分类：直列式发动机、双列式（V型）发动机 (6) 按照进气系统是否采用增压方式分类：增压式发动机、非增压式发动机 第二节四冲程发动机工作原理 4、单缸发动机的结构 利用课件讲授，对照课件中的结构图，逐一讲授，使学生对四冲程发动机的构造有一个初步的了解，特别就弄清楚曲柄连杆机构和配气机构的基本工作情况。 为了加深学生的印象，应对发动机的重要零件加以特别强调，以加深学生的印象： 曲轴之“曲”、连杆之“连”、活塞之“活”与“塞”、气门之“门”、气缸之“缸（容器）”等，使这些发动机的重要机件在学生脑海中留下深刻的印象，提高教学效果。 二、发动机常用基本术语 利用课件进行讲授，对照课件中的构造简图，对发动机的常用术语逐一说明，简单说明其含义。 特别注意强调术语中的关键字：止点——止、气缸总容积——总、气缸工作容积——工作、燃烧室容积——小、压缩比——比、排量——排。
发动机电子控制系统
摘要：介绍了汽车发动机电子控制系统相关技术背景、开发现状及发展趋势。关键词： EECS,ECU汽车发动机电喷一、汽车发动机电子控制系统概述 汽车发动机电子控制系统(Engine Electronic Control System，简称EECS)通过电子控制手段对发动机点火、喷油、空气与燃油的比率、排放废气等进行优化控制，使发动机工作在最佳工况，达到提高性能、安全、节能、降低废气排放的目的。汽车发动机电子控制系统主要包括：中国发动机论坛(XHEPPo!G - 燃油喷射控制； |柴油机|柴油机配件|内燃机原理|内燃机构造|发动机测试| - 点火系统控制； - 怠速控制； - 尾气排放控制； - 进气控制； - 增压控制； - 失效保护； e - 后备系统； - 诊断系统等功能。 |柴油机|柴油机配件|内燃机原理|内燃机构造|发动机测试另外，随着网络、集成控制技术的广泛应用，作为汽车控制主要单元的EMS系统通过 CAN(Controllers Area Network)总线与其他控制系统，例如：安全系统(如ABS、牵引力电子稳定装置ESP (Electronic Stability Program))、底盘系统（如主动悬挂ABC(Active Body Control)）、巡航控制系统（Speed Control System或Cruse Control System）以及空调、防盗、音响等系统实现网络互联，实现信息共享并实施集成优化统一控制。在不久的将来，车载通讯平台将利用现有无线通讯网络为汽车驾驶提供更广泛的咨询、娱乐等增值服务（如GPS全球定位系统的应用）。 汽车发动机电子控制系统的开发主要涉及以下技术内容： - 传感器 主要包括空气流量传感器、空气温度传感器、节气门位置传感器、冷却液温度传感器、转速传感器、曲轴位置传感器、凸轮轴位置传感器、爆燃传感器、车速传感器、氧传感器等。- 执行器 主要包括喷油器、点火控制模块、怠速空气控制阀以及各种电磁阀等。 - 电控单元ECU(Electronic Control Unit) 和控制算法程序软件 其作用是通过采集各种传感器输入信号并将信号进行调理，根据发动机管理控制算法进行运算，然后输出控制信号并进行功率放大给执行器。同时检测传感器信号正常状态，出现故障时报警。 另外，为了应对汽车产业产品作为多种产品链状集成开发的特点以及快速更新的市场需求，高性能的发动机试验台架、集成开发环境工具以及测试产品耐环境性能的设备为快速开发高质量面向不同汽车发动机的管理系统产品提供保障： - 发动机试验台架 主要包括不同种类的发动机以及工况装置、测功仪、废气测量仪以及各种传感器和测量装置。 - 集成开发环境IDE（Integrated Development Environment）系统 主要包括用于开发电控单元ECU 和控制算法程序软件的集成开发环境。目前，基于模型设计(Model Based Design)、快速原型(Rapid Prototyping)技术以及符合OSEK标准的实时操作系统得到了越来越广泛的应用。 - 耐环境实验设备 用于元器件、产品的耐温、振动、抗干扰、防漏水、耐久性等环境试验设备。上述设施的联合使用，为开发汽车发动机电子控制系统提供必要的联调、参数标定、性能试验、环境试验等必要条件。另外，为了适应不同区域的气候条件，在不同海拔地区、不同季节的车载试验需要脱离发动机试验台架并借助车载标定系统在特定环境及试验地完成，以确定相对不同区域和气候的控制参数。 二、汽车发动机电子控制系统应用市场现状 汽车发动机电子控制系统技术属于汽车电子领域的关键技术并占据汽车电子市场的主要份
配气机构概述 教案
配气机构概述教案 一、教学内容分析 本次课的内容对汽车专业的学生在今后的学习和实践动手操作中起着重要的作用，前面学习了发动机曲柄连杆机构的结构、作用和工作过程，通过对配气机构的学习，能使学生了解发动机内部的基本结构，使学生能更加深刻理解发动机的工作原理和工作过程。 二、三维目标： 知识与技能： 1、掌握配气机构的组成、作用、工作过程； 2、掌握配气机构的类型。 过程与方法： 通过这节课的学习，同学们将了解配气机构的组成和作用，和各部分的主要作用。在讲解这部分内容的时候以多媒体的方式来进行教学，通过课件上的图片、动画、视频的展示，以加强学生对配气机构知识的理解。 情感态度与价值观： 通过任务驱动和教师的引导，让学生自主探究学习和小组协作学习，在了解配气机构和各部件过程中，树立学习信心，增强对本专业的热爱。 三、教学重难点 1、教学重点：配气机构的组成、作用、工作过程； 配气机构的类型； 顶置气门式配气机构的布置及传动。 2、教学难点：配气机构的组成及工作过程。 四、教学方法：讲授法、讨论法、多媒体演示法 五、课时安排：1课时 六、教学过程： 配气机构概述 复习旧课：回顾发动机的组成部分和曲柄连杆机构相关知识，用提问的方式检验学生的掌握程度。 设计意图： 1）通过提问，可以让同学们集中注意力； 2）通过提问，让学生回顾发动机组成和曲柄连杆机构有关知识，将有利于学生对配气机构这部分内容的学习。 引入新课：在本课教学开始，利用上个环节的提问内容来引出本次课将学的内容，并提醒学生本次课内容的重点。 一、配气机构的功用、组成 1、观看活塞连杆组相关视频。 学生带着问题观看相关视频，问题如下： （1）、同学们从视频中看到了什么？ （2）、配气机构的作用和组成是什么? 2、小组讨论：
汽车发动机电子控制单元(ECU)
汽车发动机电子控制单元（ECU） 功能说明书
佛山菱电变频实业有限公司王和平 2004年3月 一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。 汽车发动机电子控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ECU）的主要功能： 1、燃油喷射（EFI）控制 ⑴、喷油量控制
发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各 缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。 超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后，ECU控制燃油泵工作3秒钟，用于建立必要的油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动和运转过程中，ECU控制燃油泵正常运转。 2、点火（ESA）控制 ⑴、点火提前角控制 发动机运转时，ECU根据发动机的转速和负荷信号，计算相应工况下的点火提前角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最

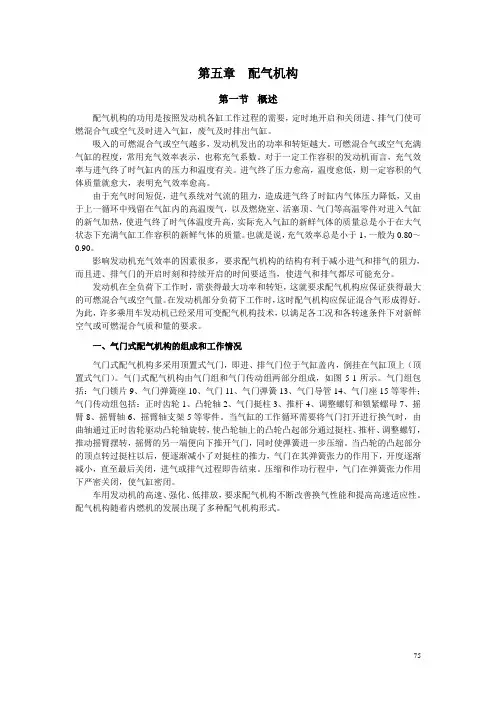

汽车发动机配气机构
汽车发动机配气机构 配气机构的功用是按照发动机每一气缸内所进行的工作循环和发火次序的要求，定时开启和关闭各气缸的进、排气门，使新鲜充量得以及时进入气缸，废气得以及时从气缸排出；在压缩与膨胀行程中，保证燃烧室的密封。新鲜充量对于汽油机而言是汽油和空气的棍合气，对于柴油机而言是纯空气。 功用分组 各式配气机构中，按其功用都可分为气门组和气门传动组两大部分。气门组包括气门及与之相关联的零件，其组成与配气机构的型式基本无关。气门传动组、是从正时齿轮开始至推动气门动作的所有零件，其组成视配气机构的形式而有所不同，它的功用是定时驱动气门使其开闭。 气门顶置式配气机构 进气门和排气门都倒挂在气缸盖上，其组成如图3—1所示。气门组包括气门、气门导管、气门座、弹簧座、气门弹簧、锁片等零件；气门传动组一般由摇臂、摇臂轴、推杆、挺柱、凸轮轴和正时齿轮组成。 气门顶置式配气机构的工作情况是：当气缸的工作循环需要将气门打开进行换气时，由曲轴通过传动机构驱动凸轮轴旋转，使凸轮轴上的凸轮凸起部分通过挺柱、推杆、调整螺钉推动摇臂摆转，摇臂的另一端便向下推开气门，同时使弹簧进一步压缩。当凸轮的凸起部分的顶点转过挺柱以后，便逐渐减小了对挺柱的推力，气门在弹簧张力的作用下开度逐渐减小，直至最后关闭。压缩和做功行程中，气门在弹簧张力的作用下严密关闭。 气门顶置式配气机构根据凸轮轴的位置有以下三种型式： 三种凸轮轴位置型式(1)凸轮轴下置式配气机构；凸轮轴装在曲轴箱内，直接由凸轮轴正时齿轮与曲轴正时齿轮相啮合，由曲轴带动。气门传动组包括上述全部零件，其应用最为广泛。 (2)凸轮轴中置式配气机构：凸轮轴位于气缸体的上部。为了减小气门传动机构的往复运动的质量，对于高转速的发动机，可将凸轮轴的位置移到气缸体的上部，由凸轮轴经过挺柱直接驱动摇臂而省去推杆。该形式的配气机构因曲轴与凸轮轴的中心线距离较远，一般要在中间加入一个中间齿轮(惰轮)。 (3)凸轮轴上置式配气机构：凸轮轴布置在气缸盖上。凸轮轴直接通过摇臂来驱动气门，没有挺柱和推杆，使往复运动的质量大为减小，对凸轮轴和气门弹簧的要求也最低，因此它适用于高速强化发动机。 四行程发动机每完成一个工作循环，曲轴旋转两圈，各缸的进、排气门各开启一次，即凸轮轴只转一圈，所以曲轴与凸轮轴的传动比为2：1。
汽车发动机电子控制单元ECU精编
汽车发动机电子控制单 元E C U精编 Document number：WTT-LKK-GBB-08921-EIGG-22986
汽车发动机电子控制单元（ECU） 功能说明书 佛山菱电变频实业有限公司王和平
2004年3月 一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。 汽车发动机电子控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ECU）的主要功能： 1、燃油喷射（EFI）控制 ⑴、喷油量控制 发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各
缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。 超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后，ECU控制燃油泵工作3秒钟，用于建立必要的油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动和运转过程中，ECU控制燃油泵正常运转。 2、点火（ESA）控制 ⑴、点火提前角控制 发动机运转时，ECU根据发动机的转速和负荷信号，计算相应工况下的点火提前 角，并根据发动机的水温、进气温度、节气门位置、爆震信号等修正点火提前角，最后得到一个最佳的点火正时。在点火正时前的某一预定角，ECU控制点火线圈的初级通电，在到达点火正时角时，ECU切断点火线圈初级电流并在次级线圈中感应出高压电使相应气缸的火花塞跳火，点燃混合气。 ⑵、通电时间（闭合角）控制 点火线圈初级电路在断开时需要保证足够大的电流，以使次级线圈产生足够高的电压。与此同时，为防止通电时间过长而使
气门组的构造与拆装教学设计教案
气门组的构造与拆装（2课时） 一、教材分析 本教学设计方案选自高等教育出版社孔宪峰主编的《汽车发动机构造与维修》第三章“配气机构的构造与维修”中的“气门组的构造与拆装”。 第三章“配气机构的构造与维修”是重点章节。气门组是配气机构重要的组成部分，气门组的性能良好与否对发动机的功率、油耗和排气污染等影响很大。 二、学情分析 授课班级为汽车运用及维修专业二年级学生，班里的学生有共同的特点： ①具备了一定的发动机结构的知识； ②掌握了一定的工具正确使用方法； ③实操课兴趣浓厚，理论课程的学习有困难。 三、教学目标 ①理解气门组的基本知识理论 ②掌握气门组结构与拆装； ③培养良好的安全和卫生习惯。 四、教学重难点 重点 ①掌握气门组拆装基本操作过程 难点 ①气门组拆装基本操作过程中的规范性 五、教学方法 任务驱动法、情景创设法、示范教学法等 六、板书设计 （一）气门组组件的认识 1、气门锁片 2、气门导管 3、气门弹簧 4、油封 5、气门座 6、气门 （二）气门组拆装
七、教学过程 阶段教学内容教师活动学生活动教学意 图 旧课复习（3分钟）一、配气机构： 1、作用 2、组成 提问，归纳回答、聆 听，跟着老 师的思路 回顾旧知 识 复习旧 知识， 为引入 新课奠 定基 础。 新课引入（3分钟）故障案例分析 早晨发动机起动后排气管 有冒蓝烟的现象，怠速工作一会 儿后就不冒蓝烟了，其他一切正 常。 创建情境， 提供引导， 导入新课 思考，分 析，回答 通过案 例的引 入，提 高学生 对课程 的兴趣 新知学习（32分钟）一、气门组组件知识介绍 1、气门锁片 2、气门导管 3、气门弹簧 4、油封 5、气门座 6、气门 （一）气门 作用：密封进排气道 类型：进气门 排气门 组成：头部（封闭气道） 杆身（导向及导热作用） 气门锥角： 功用：接触良好，密封 45°进、排气门。 30°进气门 （二）、气门座 功用：密封，散热 类型：直接在气缸盖上镗出 单独制成气门座圈 （三）、气门导管 功用：导向、导热 安装时，注意高度！ 伸入深度应适量。锥度可减少气 通过文字， 结合图片， 讲解，有效 组织教学 认知过程， 以有效吸 引学生注 意力，注意 课堂学习 效率和课 堂纪律状 况。 提问，检查 学生对每 个知识点 的掌握情 况。 认真听讲， 做好课堂 笔记。 。 学生思考， 回答老师 的提问 增强同 学们对 气门组 组件理 解。 促进教 学效果
汽车发动机拆装实训课程教学设计方案
《汽车发动机拆装实训》课程教学设计方案 二、实训性质与目的 《汽车发动机拆装实训》是汽车专业学生必须学习的一门课程，主要是训练学生的动手操作能力，提高学生的感性认识。本课程将结合本专业教学大纲中的《发动机构造》和《汽车维修》进行，以此作为基础，是理论联系实际的一门必修课。 通过本课程的学习，使学生掌握典型发动机结构；掌握发动机拆装流程、工具量具和仪器的使用、拆装发动机的技术要求等。同时也为以后汽车专业课程的进一步学习打下坚实的基础。 实训课任务是以丰田3Y发动机和大众捷达AJR发动机作为实训样品，通过拆卸、分解、清洗、装配、调试，提高学生的实际操作能力，进一步了解发动机构造。 三、实训基本要求 1、实训时应注意安全，防止发动机和翻转式发动机固定架倒下砸伤人，不准擅自动仪器设备，严格遵守实验室规程和注意事项。 2、学生在做实训之前要先预习汽车发动机拆装实训指导书，实训过程中要按拆卸和分解顺序摆放零件并作好纪录。见附件一：学生工作页。 3、学生4～6人分成一组，每组同学必须严格按照实训操作步骤，每个人都要动手完成发动机的拆卸和装配工作。 4、编写实训报告（学院标准格式），掌握编制拆装发动机工艺文件的基本方法。 四、前修后续课程 前修课程：汽车机械基础、金工实习、汽车发动机构造等。 后续课程：汽车发动机电控技术、汽车故障诊断与排除等。 五、实训方法与手段 1、教师通过多媒体播放发动机拆装视频，并现场讲解和演示。 2、学生实物操作。 3、实训以分组方式、利用分层教学法进行实施。即在班里选几名成绩优秀且动手能力强的学生担任组长，由老师先对组长进行培训，达到要求后再由各组长指导各组成员，期间有问题直接由老师指导。 4、同时上3～4台发动机，每组一台，学生4～6人分成一组，每组设一组长，再由一个实训老师负责指导和监督。 六、考核方式与成绩评定办法 教师评定与学生评定相结合，小组与个人表现相结合。即由每个小组的组长给组成员进行评定，再由教师根据实际情况和组长评定给每一个学生进行评定。见附件二：考核标准表。 每个实训结果的评定分优、良、中、及格、不及格四个等级，纳入《发动机构造》课程
汽车发动机配气机构培训课件
汽车发动机配气机构培训课件 顶置式配气机构气门行程大，结构较复杂，燃烧室紧凑，曲轴与凸轮轴传动比为2:1；侧置式配气机构进排气门都布置在汽缸的一侧，结构简单、零件数目少，气门布置在同一侧导致燃烧室结构不紧凑、热量损失大、进气道曲折、进气阻力大，使发动机性能下降，已趋于淘汰。目前广泛采用的是顶置式配气机构，这里以顶置式配气机构为基础，按凸轮的布置位置介绍几种类型的配气机构。凸轮的轮廓如左图所示，其轮廓线是对称的，同名凸轮的轮廓线相同，异名凸轮的轮廓线是不相同的。使用一段时间后，由于凸轮的磨损，气门开启时间推迟，开启持续角减小，气门的升程有所降低，使发动机的进气量减少。凸轮的轮廓形状是由制造厂根据发动机工作需要设计的。在下置凸轮轴式配气机构和侧置凸轮轴式配气机构中，安装凸轮轴的座孔和压装在座孔内的凸轮轴轴承一般为整体式，为拆装方便，凸轮轴轴颈直径由前至后逐渐减小。在顶置凸轮轴式配气机构中，安装凸轮轴的座孔和凸轮轴轴承一般为剖分式，凸轮轴各轴颈直径相等。有些凸轮轴的轴颈上加工有不同形状的油槽或油孔，这些油槽或油孔用来储存润滑油或作为润滑油通道。为防止凸轮轴发生轴向窜动，凸轮轴都设有轴向定位装置。常见的凸轮轴轴向定位装置如下图所示1-正时齿轮 2-齿轮轮毅 3-齿轮固定螺母 4-止推凸缘 5-凸缘安装螺栓 6-隔圈挺杆的功用一般都是与凸轮轴直接接触，将凸轮的推力传给椎杆或气门，在有些发动机上它只是摇臂的一个支点，也有些发动机上投有挺杆。挺杆可分为普通挺杆和液力挺杆两种形式。挺杆普通挺杆一般应用在下置凸轮轴式配气机构或中置凸轮轴式配气机构中，常见普通挺杆的结构如左图所示。普通挺杆一般为筒式结构，在发动机工作时挺杆底部与凸轮接触，为使挺杆底部磨损均匀，挺杆底部的丁作面制成球面一、普通挺杆挺杆放置在导向孔内，挺杆导
汽车发动机电子控制单元(ECU)
汽车发动机电子控制单元(ECU)
————————————————————————————————作者：————————————————————————————————日期： 2
汽车发动机电子控制单元（ECU） 功能说明书 佛山菱电变频实业有限公司王和平 2004年3月
一、概述 汽车发动机控制系统一般有进气系统、燃油供给系统、点火系统、电脑控制系统四大部分组成。进气系统由空气滤清器、空气流量计、节气门、进气总管、进气歧管等组成，它为发动机可燃混合气提供所需空气；燃油供给系统由燃油泵、燃油滤清器、燃油压力调节器、喷油器和供油管等组成，它为发动机可燃混合气提供所需燃油；点火系统为发动机提供电火花，它由点火电子组件、点火线圈、火花塞、高压导线等组成；电脑控制系统由电子控制单元（ECU）和各种传感器组成，它控制燃油喷射时间和喷射量以及点火时刻。 汽车发动机电子控制单元（ECU）是汽车发动机控制系统的核心，它可以根据发动机的不同工况，向发动机提供最佳空燃比的混合气和最佳点火时间，使发动机始终处在最佳工作状态，发动机的性能（动力性、经济型、排放性）达到最佳。 汽车发动机机电子控制单元（ECU）的主要功能： 1、燃油喷射（EFI）控制 ⑴、喷油量控制 发动机控制器（ECU）将进气量和发动机负荷作为主要控制信号，以确定喷油脉冲宽度（即基本喷油量），并根据循环水温度、进气温度、进气压力、尾气氧含量等信号修正喷油量，最后确定总喷油量。 ⑵、喷油正时控制 采用多点顺序燃油喷射系统的发动机，ECU除了控制喷油量外，还要根据发动机各缸的点火顺序，将喷油时间控制在最佳时刻，以使燃油充分燃烧。 ⑶、断油控制 减速断油控制：汽车在正常行驶中，驾驶员突然松开油门踏板时，ECU自动中断燃油喷射，直至发动机转速下降到设定的低转速时再恢复喷油。 超速断油控制：当发动机转速超过安全转速或汽车车速超过设定的最高车速时，ECU自动中断喷油，直至发动机转速低于安全转速一定值且车速低于最高车速一定值时恢复喷油。 ⑷、燃油泵控制 当打开点火开关后，ECU控制燃油泵工作3秒钟，用于建立必要的油压。若此时发动机不起动，ECU控制燃油泵停止工作。在发动机起动和运转过程中，ECU控制燃油泵正常运转。
发动机教案
山西省农业机械化学校教案 课题： 项目三配气机构的构造与检修 任务2 配气机构气门组的构造与检修 教学目的： 1、掌握配气机构气门组的作用、组成以及各零件的装配关系； 2、掌握配气机构气门组主要零件的构造与检修。 教学重点： 气门组主要零件的构造与检修 教学难点： 气门座的铰削 教学方法及教改手段： 理实一体化 教学用具： 丰田-5A发动机；农用车柴油发动机；铰刀；气门光磨机等 教材分析及教学内容：
项目三配气机构的构造与检修 任务2 配气机构气门组的构造与检修 回忆前面的内容导入新课 配气机构的作用 配气机构的组成 配气机构的类型 相关知识： 一、配气机构气门组的功用和组成 气门组的作用是实现对气缸的密封。 气门组包括气门、气门座、气门导管、气门弹簧、气门弹簧座及锁片等零件，如图3-18所示。 图3-18 气门组的组成 气门组零件安装在气缸盖上。气门穿过气门导管，气门弹簧套装在气门杆上，一端支承在气缸盖上，另一端支承于装在气门杆尾端的弹簧座上，用锁片或锁销固定于气门杆尾端的环槽内。气门弹簧安装时具有一定的预紧力。当气门关闭时，在气门弹簧预紧力的作用下，气门头部密封锥面压紧在气门座上，将气道封闭。 二、气门组主要零件的构造 1、气门 气门分进气门和排气门两种,进、排气门结构相似，都由头部和杆部两部分组成。头部与气门座配合，封闭气缸进、排气通道；杆部穿过气门
导管，在导管中上下运动，主要为气门的运动起导向作用。 气门头部的结构形式有平顶、喇叭形顶和球面顶等，如图3-22所示。 气门头部与气门座接触的工作面，是与杆部同心的锥面，起到密封气道的作用，因 此也称气门密封锥面。通常将这一 锥面与气门顶平面的夹角称为气门锥 角。气门锥角的大小不仅影响气门的密 封性，还影响气流阻力、气流通过面积 和锥面的磨损。在气门升程相同的情况 下，气门锥角越小，气门口通道截面宽 度越大，进气阻力小。但由于锥角小， 气门头部边缘薄，强度与刚度较小，工 作中容易变形，而且气门的密封性与导 热性较差。一般进气门的锥角有45°和30°两种，排气门的锥角都 是45°，如图3-23所示。气 门头部的边缘应保持一定厚 度，一般为1～3mm ，以防止 工作中由于气门与气门座之 间的冲击而损坏或被高温气 体烧蚀。为了减少进气阻力， 提高气缸的充气效率，多数发 动机进气门的头部直径比排气门的大。 气门杆部呈圆柱形，在气门导管中不断进行往复运动，起到良好的导向和散热作用。气门杆端的形状决定于气门弹簧座的固定方式，如图3-24所示。 图3-22 气门头部的形状 图3-23 气门锥角 图3-24 气门弹簧座的固定方式 1-气门杆；2-气门弹簧；3-气门弹簧座；4-锥形锁片；5-锁销
