2020-2021中考物理电功率的综合计算问题综合题汇编附答案解析
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（）A．2∶3 B．3∶2 C．3∶5 D．5∶3【来源】2020年天津市和平区中考一模物理试题【答案】A【解析】【分析】【详解】由电路图可知，开关S断开后，如果甲、乙为电压表将会造成电路断路，两灯泡均不发光，不符合题意，因此甲、乙都为电流表，此时灯L1、L2并联连接，电流表甲测干路电流，电流表乙测通过L2的电流；因并联电路中干路电流等于各支路电流之和，所以通过L1、L2的电流之比12333 52I III I--===甲乙乙因并联电路中各支路两端的电压相等，所以两灯泡的电功率之比为11122223P UI IP UI I===故选A。
2．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。
闭合开关S，电压表示数为1.5V，再将滑片P 向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A”字样。
下列说法中正确的是（）A．电源电压为4.5VB．小灯泡的额定功率为0.45WC ．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD ．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω 【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题 【答案】ACD 【解析】 【详解】A ．当滑动变阻器的滑片P 移至B 端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L 1.5V U =，电路中的电流为0.3A I =，由欧姆定律UI R=可得，滑动变阻器两端的电压 0.3103滑滑A ΩV U IR ==⨯=根据串联电路电压的特点可得，电源电压为1.53 4.5L 滑V V V U U U =+=+=故A 正确；B ．由图甲可知，当灯泡两端的电压3额V U =时，电路中的电流0.5A I '=，由P UI =可得，灯泡的额定功率30.5 1.5额额V A W P U I '==⨯=故B 错误；C ．小灯泡正常发光时，滑动变阻器两端的电压为4.53 1.5滑额V V V U U U '=-=-= 由P UI =可得，滑动变阻器消耗的功率1.50.50.75滑滑V A W P U I '''==⨯= 故C 正确； D ．由UR I=可得，滑动变阻器接入电路的电阻 1.530.5滑滑V =ΩAU R I ''=='故D 正确。
故选ACD 。
3．如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ？W ”。
闭合开关S 1后，当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ， L 1此时的实际功率是额定功率14；当开关S 接2时，P 在中点，电压表示数为2V 。
若将L 1和L 2串联后接在该电源上时，电路中电流为0.2A ，下面说法中正确的是（设灯丝电阻不随温度改变） （ ）A ．L 1的额定功率为2WB ．L 2的额定功率为3WC ．电源电压为6VD ．滑动变阻器的最大阻值为30Ω【来源】2020年四川省成都市成华区中考二诊物理试题【答案】BC 【解析】 【分析】 【详解】设滑动变阻器的最大阻值为R ，当开关S 接“1”，滑片P 在最左端时，滑动变阻器与灯泡L 1串联，由于L 1此时的实际功率是额定功率的14，根据功率的计算公式211U P R =说明此时灯泡L 1两端的电压是额定电压的12，所以此时灯泡L 1两端的电压 111.2V 0.6V 2U =⨯= 因此电源电压U =5.4V+0.6V=6V当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ，则有16V5.4V R R R ⨯=+…①当开关S 接2时，P 在中点，电压表示数为2V ，则有26V 2V 22RR R ⨯=+…② 若将L 1和L 2串联后接在该电源上时，电路中电流为0.2A ，则有126V30Ω0.2AR R +==…③ 由①式得9R 1=R ，由②式得R 2=R ，将它们代入③式得R =27Ω，因此121127Ω3Ω2799R R R R ==⨯===Ω， L 1的额定功率()221111.2V 0.48W 3ΩUP R ===L 2的额定功率()222229V3W27ΩUPR===综合以上结果如下：电源电压6V，滑动变阻器的最大阻值27Ω，L1的额定功率0.48W，L2的额定功率3W，故AD错误，BC正确。
故选BC。
4．定值电阻1R､2R和滑动变阻器3R接入如图电路中，电源电压不变。
当开关1S闭合，2S断开，滑片P位于a点时，电压表1V和2V的示数之比12:2:1U U=，电流表的示数11AI=；当开关1S闭合，2S断开，滑片P位于最右端时，电压表1V和2V的示数之比34:1:3U U=。
当开关1S断开，2S闭合，两个电压表1V和2V的示数之比56:3:1U U=。
通过开关的闭合与断开及调节滑动变阻器的滑片，使电路消耗的功率最小为9W。
下列说法正确的是（）A．当开关1S､2S断开，调节滑片P时，3R的功率不超过6.75WB．当开关1S闭合，2S断开，滑片P位于a点时，3R的功率为18WC．滑动变阻器最大阻值为45ΩD．电源电压为27V【来源】【万唯】2019年四川省成都市高中阶段教育学校统一招生考试物理试题（黑卷)【答案】AD【解析】【分析】【详解】当开关1S闭合，2S断开，滑片P位于a点时，等效电路图如解图1所示：此时121::2:1AU U R R==()11A U I R R =+当开关1S 闭合，2S 断开滑片P 位于最右端时，等效电路图如解图2所示：此时3413::1:3U U R R ==当开关1S 断开，2S 闭合时，等效电路如解图3所示：此时56:3:1U U =，则12:2:1R R =当电路消耗功率最小的时候，电路等效图如解图4所示：所以：()21239W U R R R =++由以上分析可得：313R R = 2A 10.5R R R ==所以：()111A 0.5U R R =+ ()21119W 0.53U R R R =++可求得：27V U =，118R =Ω，则2A 9R R ==Ω，354R =Ω 当开关1S 闭合，2S 断开，滑片P 位于a 点时，3R 的功率22314(1A)99W P I R ==⨯Ω=当开关1S 、2S 断开，调节滑片P 时，3R 的功率()22233321231233U U P I R R R R R R R R R ⎛⎫=== ⎪++++⎝⎭ ()()()()()2222221231231231231233344U U U R R R R R R R R R R R R R RR R R ===+++-+++-⎡⎤⎡⎤⎡⎤⎣⎦⎣⎦⎣⎦++3P 的最大值在312R R R =+时取得，且最大值()2max12 6.75W 4U P R R ==+ 故选AD 。
5．根据下表提供的信息得出的几个结论中，正确的是（ ） 物质 铁 铝 铜 煤油 密度[kg/m 3] 7.9×103 2.7×103 8.9×103 0.8×103 比热容[J/(kg·℃)] 0.46×1030.88×1030.39×1032.1×103长1m 横截面积1mm 2的导线在20℃时的电阻值[Ω]0.0960.0270.017A ．用同样的电加热器给等质量的水和煤油加热，加热时间与升高温度的关系图像如图，则b 是水B ．将质量相等的铝块和铜块，做成横截面积相同的铝丝和铜丝，串联接入电路，则铝丝两端的电压大C ．煤油和水的体积之比为2︰1，吸收热量之比为12︰5，则升高的温度之比为3︰1D ．将质量相同的铁块和铝块，做成横截面积相同的铁丝和铝丝，并联在同一电路中，其消耗的电功率之比为96︰79【来源】山东省青岛市崂山区2018-2019学年九年级（上)期末考试物理试题 【答案】BC 【解析】 【分析】 【详解】A ．用同样的电加热器给等质量的水和煤油加热，加热时间相同时，电热器放出的热量相同，即水和煤油吸收的热量相等，由表格数据可知，煤油的比热容小于水的比热容，根据Q t cm∆=吸可知，水的温度变化小，所以加热时间与升高温度的关系图象a 是水，b 是煤油，故A 错误； B ．由表格数据可知，长1m 横截面积1mm 2的导线在20℃时，铝线的电阻值大；同样由表格数据可知，铜的密度大于铝的密度，由mVρ=的变形式m V ρ= 可知，质量相等的铝块和铜块中，铝块的体积大，所以做成横截面积相同的铝丝和铜丝时，铝丝的长度更长，其电阻较大，铝丝和铜丝串联接入电路时通过的电流相等，根据U =IR 可知，铝丝两端的电压大，故B 正确；C ．由表格数据可知，煤油的密度为0.8×103kg/m 3，煤油的比热容为2.1×103J/（kg·℃），我们已知水的密度为1.0×103kg/m 3，水的比热容为4.2×103J/（kg·℃），且煤油和水的体积之比为2：1，吸收热量之比为12︰5，由Q 吸＝cm ∆t 和mVρ=可得，升高的温度之比 ==Q Q c V t c m c V Q Q Q t Q c V c m c V ρρρρ∆=⨯⨯⨯∆吸煤油吸煤油水水水煤油煤油煤油煤油煤油煤油吸煤油吸水吸水水吸水煤油煤油煤油水水水水水()()3333334.210J/kg 12110kg/m 135 2.110J/kg 0.810kg/m 21⨯⋅⨯=⨯⨯⨯=⨯⋅⨯℃℃ 故C 正确；D ．由表格数据可知，铁的密度为7.9×103kg/m 3，铝的密度为2.7×103kg/m 3，由m ＝ρV ＝ρLS 可得，将质量相同的铁块和铝块，做成横截面积相同的铁丝和铝丝时的长度之比33332.710kg/m 277.910kg/m 79mLS m L Sρρρρ⨯====⨯铁铁铝铝铁铝 由表格数据可知，长1m 横截面积1mm 2的导线在20℃时的电阻值，铝导线的是0.027Ω，铁导线的是0.096Ω，因其它条件相同时，导体的电阻与长度成正比，所以，铁丝和铝丝的阻值之比270.09696790.02779R R Ω=⨯=Ω铁铝 并联在同一电路中它们两端电压相等，则消耗的电功率之比227996U P R R U P R R 铁铁铝铝铁铝=== 故D 错误。
2020-2021全国各地中考物理分类：电功率的综合计算问题综合题汇编附答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压U 保持不变，滑动变阻器R 2的最大阻值为30Ω，灯泡L 的电阻是20Ω。
当S 闭合，S 1断开，且滑片P 在b 端时，电流表示数为0.3A ；当S 、S 1都闭合，且滑片P 在a 端时，此时小灯泡正常发光，电流表的示数为0.8A （不考虑温度对电阻的影响），则下列说法正确的是（ ）A ．电源电压为12VB ．电阻R 1的阻值为250ΩC ．电路中消耗的最大总功率与最小总功率之比为8:5D ．小灯泡的额定功率是11.25W【来源】广东省广州市第六十五中学2019-2020学年九年级4月月考物理试题（线上检测) 【答案】D 【解析】 【分析】当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，根据电阻的串联和欧姆定律求出电源的电压；当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，灯泡正常发光，先计算其电流，再由P UI =计算其额定功率；根据并联电路的电压特点和欧姆定律求出通过灯泡的电流，根据并联电路的电流特点求出通过R 1的电流，再根据欧姆定律求出R 1的阻值；当灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小，根据P UI =求出其大小；当灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大，根据P UI =求出其大小，进一步求出两者的比值。
【详解】A ．由图知，当S 闭合，S 1断开，且滑片P 在b 端时，灯泡与滑动变阻器的最大阻值串联，电流表测电路中的电流，由串联电路特点和欧姆定律可得，电源的电压L 2()0.3A 20Ω30Ω15V ()U I R R =+=⨯+=故A 错误；BCD ．当S 、S 1都闭合，且滑片P 在a 端时，灯泡与R 1并联，电流表测干路电流，此时小灯泡正常发光，则灯泡的额定电压15V U U ==额此时通过灯泡的电流L L 15V 0.75A 20ΩU I R ===则灯泡的额定功率L 15V 0.75A 11.25W P U I ==⨯=额额通过R 1的电流1L 0.8A 0.75A 0.05A I I I '=-=-=则电阻R 1的阻值1115V 300Ω0.05AU R I === 根据电路图和2U P R=可知，灯泡与滑动变阻器的最大阻值串联时电路中的电阻最大，电路消耗的总功率最小；灯泡与R 1并联时电路中的总电阻最小，电路消耗的总功率最大；则电路中消耗的最大总功率与最小总功率之比()()max min :::0.8A:0.3A 8:3P P UI UI I I ='='==故BC 错误、D 正确。
2020-2021中考物理电功率的综合计算问题综合题及答案解析
一、初中物理电功率的综合计算问题1．如图的电路中，电源电压为18V 且保持不变，小灯泡L 标有“6V 3W”字样，定值电阻R 2的阻值为90Ω，电流表的量程为0-0.6A ，电压表的量程为0~15V 。
当只闭合开关S ，滑动变阻器R 1的滑片P 置于中点时，灯泡L 正常发光(不考虑灯丝电阻的变化)。
则下列说法正确的是( )①动变阻器R 1的最大阻值为50Ω②只闭合开关S 、S 1，在各元件安全的情况下，小灯泡L 消耗的电功率的取值范围是1.08W~3W③只闭合开关S 、S 2、S 3，在各元件安全的情况下，整个电路消耗的最大电功率是10.8W ④只闭合开关S 、S 1，在各元件安全的情况下，整个电路消耗的电功率的取值范围是4.5W-9W A ．①② B ．②③C ．③④D ．②④【来源】重庆市第一中学2019-2020学年九年级12月月考物理试题（第二次定时作业)【答案】C 【解析】 【分析】 【详解】①根据题意知道，当只闭合开关S ，滑动变阻器R 1的滑片P 置于中点时，灯泡L 正常发光，此时由图知道，滑动变阻器与灯泡串联，由于小灯泡L 标有“6V 3W”字样，所以，此时电路的电流是：3W 0.5A 6VL L L P I I U ==== 灯泡的电阻是：()226V =123WL L U R P ==Ω灯, 又因为电源电压为18V ，所以，滑动变阻器两端的电压是：=18V 3V 15V L U U U -=-=滑，由欧姆定律知道，滑动变阻器接入电路的电阻是：115V ==3020.5AR R =Ω滑， 滑动变阻器的最大阻值是60Ω，故①错误；②只闭合开关S 、S 1，在各元件安全的情况下，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，根据题意知道，滑动变阻器R 1的滑片P 置于中点时，灯泡L 正常发光，此时灯泡功率最大，当滑动变阻器R 1的滑片P 置于最左端时，灯泡两端的电压最小，功率最小，此时灯泡两端的电压是：18V==123V 6012L L U U R R R ⨯Ω=+Ω+Ω灯滑故此时灯泡的功率是：()()223V ==0.7512LU P W R '=Ω灯小即小灯泡L 消耗的电功率的取值范围是0.75W~3W ，故②错误；③只闭合开关S 、S 2、S 3，则R 1与R 2并联，灯泡被短路，电流表测量干路电流，移动滑动变阻器R 1的滑片P 使电流表示数为0.6A 时，电路消耗的电功率最大，由于电源电压为18V 且保持不变，所以，电路消耗的电功率是：18V 0.6A=10.8W P UI ==⨯故③正确；④只闭合开关S 、S 1，在各元件安全的情况下，滑动变阻器与灯泡串联，当灯泡L 正常发光时，电路电流最大，此时电路消耗的电功率最大，18V 0.5A=9W P UI ==⨯最大最大；当滑动变阻器全部接入电路时，电路电阻最大，由欧姆定律知道，电流最小，此时电路消耗的电功率最小，==6012=72R R R +Ω+ΩΩ滑最大灯，由2U P R=知道，电路消耗的最小电功率是：()2218V ==4.5W 72U P R =Ω最小最大 即整个电路消耗的电功率的取值范围是4.5W-9W ，故④正确； 综上所述，只有C 符合题意。
2020-2021全国中考物理电功率的综合计算问题中考真题分类汇总及答案解析
一、初中物理电功率的综合计算问题1．甲、乙两个灯泡分别标有“6V 3W ”和“3V 3W ”，若灯丝的电阻不变，将它们连接到电路中保证两灯都安全，下列说法正确的是（ ）A ．甲乙串联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WB ．甲乙并联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WC ．甲乙串联后接入电路，若其中一个正常工作，乙消耗的电功率是0.75WD ．甲乙并联后接入电路，若其中一个正常工作，甲消耗的电功率是3W 【来源】2019年黑龙江省哈尔滨市南岗区中考一模理综物理试题 【答案】C 【解析】 【分析】 【详解】AC ．由“6V 3W ”知甲灯泡的额定电流3W =0.5A 6V P I U ==甲甲甲 电阻6V=12Ω0.5AU R I ==甲甲甲 由“3V 3W ”知乙灯泡的额定电流3W =1A 0.5A 3VP I U ==乙乙乙＞ 电阻3V=3Ω1AU R I ==乙乙乙 两灯泡串联在电路中，若只有一个灯正常发光，根据串联电路电流的规律，则电路电流应为I =0.5A ，甲灯正常发光，由电阻的串联和欧姆定律，电源电压U=I 甲(R 甲+R 乙)=0.5A×(12Ω+3Ω)=7.5V乙消耗的功率P 乙=I 2R 乙=(0.5A)2×3Ω=0.75W甲和乙消耗的总功率P 总1=UI =7.5V×0.5A=3.75W故A 错误，C 正确；BD ．甲乙并联后接入电路，若其中一个正常工作，根据并联电路电压的规律，乙正常工作，甲消耗的功率是()223V =0.75W 12ΩU P R ==乙甲实甲两灯泡并联时，流过甲的电流'3V=0.25A 12ΩU I R ==乙甲甲 流过乙的电流'1A I =乙根据并联电路电流的规律，则干路电流'''0.25A +1A =1.25A I I I =+=甲乙甲乙并联后接入电路，甲和乙消耗的总功率P 总2=U 乙I ′=3V×1.25A=3.75W故BD 错误。
2020-2021中考物理电功率的综合计算问题的综合复习附详细答案
一、初中物理电功率的综合计算问题1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示，加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2是可随温度自动跳转的温控开关，R0是特殊限流电阻，热熔器加热时R0的电阻较大，LED指示灯发红光，保温时R0的电阻较小，LED指示灯发绿光。
已知LED灯发光两端电压保持不变，下列说法错误的是（）A．开关S1和S2都闭合时，热熔器处于加热状态B．开关S1闭合，S2断开时，R1的功率小于R2的功率C．保温状态时加热电路的电功率为300WD．发红光时LED灯的电流小于发绿光时LED灯的电流【来源】湖北省黄石市大冶市2018届九年级上学期期末考试物理试题【答案】C【解析】【分析】电源电压不变，根据电功率的公式2UPR=可知电路中的总电阻越小，电路的加热功率越大，热熔器处于加热状态，反之处于保温状态；(1)开关S1和S2都闭合时，电阻R2被短路，只有R1工作，电路中的总电阻最小，根据2UPR=分析电功率的变化，从而得到处于哪种状态；(2)开关S1闭合，S2断开时，R1与R2串联，根据串联电路电流的规律和电功率的公式得到两个电阻电功率的大小关系；(3)两个电阻串联时，电路中的总电阻最大，根据2UPR=可知处于保温状态，根据电功率的公式得到保温状态时加热电路的电功率；(4)加热时和保温时LED灯两端电压保持不变，根据串联电路的电压特点可知R0两端的电压不变，根据欧姆定律比较两者的电流关系。
【详解】A．开关S1和S2都闭合时，R2被短路，加热电路只有R1工作，加热电阻最小，根据2U P R=可知电功率较大，处于加热状态，故A 正确，不符合题意； B ．开关S 1闭合，S 2断开时， R 1与R 2串联，串联电路中各处的电流相等，R 1＜R 2，由2P I R =可知，R 1的功率小于R 2的功率，故B 正确，不符合题意；C ．R 1与R 2串联，电路中的总电阻最大，根据2U P R=可知处于保温状态，加热电路的电功率2212(220V)200W 66Ω176ΩU P R R ===++故C 错误，符合题意；D ．热熔器加热时R 0的电阻较大，LED 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，LED 灯发光时两端电压保持不变，且电源电压为220V 不变，由串联电路中总电压等于各分电压之和可知R 0两端的电压不变，因热熔器加热时R 0的电阻较大，则由U I R=可知，此时电路中的电流较小，发红光时LED 灯的电流小于发绿光时LED 灯的电流，故D 正确，不符合题意。
2020-2021中考物理电功率的综合计算问题题试题及答案

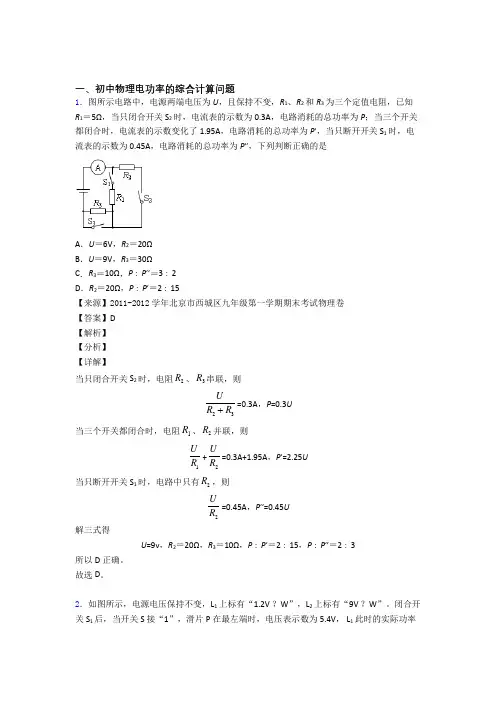

一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷 【答案】D 【解析】 【分析】 【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23UR R =0.3A ，P =0.3U当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2UR =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。
故选D 。
2．如图所示，电源电压保持不变，L 1上标有“1.2V ？W ”，L 2上标有“9V ？W ”。
闭合开关S 1后，当开关S 接“1”，滑片P 在最左端时，电压表示数为5.4V ， L 1此时的实际功率是额定功率14；当开关S接2时，P在中点，电压表示数为2V。
若将L1和L2串联后接在该电源上时，电路中电流为0.2A，下面说法中正确的是（设灯丝电阻不随温度改变）（）A．L1的额定功率为2W B．L2的额定功率为3WC．电源电压为6V D．滑动变阻器的最大阻值为30Ω【来源】2020年四川省成都市成华区中考二诊物理试题【答案】BC【解析】【分析】【详解】设滑动变阻器的最大阻值为R，当开关S接“1”，滑片P在最左端时，滑动变阻器与灯泡L1串联，由于L1此时的实际功率是额定功率的14，根据功率的计算公式211UPR=说明此时灯泡L1两端的电压是额定电压的12，所以此时灯泡L1两端的电压111.2V0.6V2U=⨯=因此电源电压U=5.4V+0.6V=6V当开关S接“1”，滑片P在最左端时，电压表示数为5.4V，则有16V5.4VRR R⨯=+…①当开关S接2时，P在中点，电压表示数为2V，则有26V2V22RRR⨯=+…②若将L1和L2串联后接在该电源上时，电路中电流为0.2A，则有126V30Ω0.2AR R+==…③由①式得9R1=R，由②式得R2=R，将它们代入③式得R=27Ω，因此121127Ω3Ω2799R R R R==⨯===Ω，L 1的额定功率()22111 1.2V 0.48W 3ΩU P R === L 2的额定功率()222229V 3W 27ΩU P R === 综合以上结果如下：电源电压6V ，滑动变阻器的最大阻值27Ω，L 1的额定功率0.48W ，L 2的额定功率3W ，故AD 错误，BC 正确。
2020-2021全国中考物理电功率的综合计算问题的综合中考真题汇总附答案解析
一、初中物理电功率的综合计算问题1．如图甲所示的电路，电源两端的电压不变，R 1是滑动变阻器，R 2是定值电阻，当开关S 闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图像如图乙所示·下列判断正确的是（ ）A ．定值电阻R 2的电阻值为10ΩB ．变阻器接入电路的最大阻值为120ΩC ．R 1消耗的最大电功率为1.8WD ．R 2消耗的功率的最大值与最小值之差为7.2W【来源】重庆市双福育才中学2019-2020学年九年级12月月考物理试题 【答案】C 【解析】 【分析】 【详解】A ．由甲图可知电路为R 1与R 2串联电路，电压表测R 1两端电压，电流表测电路电流，由乙图数据可知，当电流为0.2A 是，电压表示数为8V ，当电流为0.4A 时，电压表示数为4V ，则由串联分压可得：1228V 0.2U U U R =+=+1224V 0.4U U U R ''=+=+解得电源电压U =12V ，电阻R 2=20Ω，故A 错误；B ．当滑动变阻器接入阻值最大时，由欧姆定律可知，电路电流最小，则对应乙图可知此时电流为0.1A ，电压表示数为10V ，则滑动变阻器接入电路最大阻值为：1max 1max 1min 10V100Ω0.1AU R I === 故B 错误；C ．设R 1两端电压为1U ''时其功率最大，此时R 2两端电压为：21U U U ''''=-由于串联，流过R 1电流为：2122U I I I R ''''''''=== 则此时R 1功率为：21max 1112U P U I U R ''''''''== 带入数据整理可得：()21max1196W 205P U ''=--+ 则可知当16V U ''=时R 1功率最大，为1.8W ，故C 正确；D ．当滑动变阻器接入阻值最小时，电路电流最大，为0.6A ，由2P I R =可知此时R 2功率最大，为：()222max 2max 20.6A 20Ω7.2W P I R ==⨯=当滑动变阻器接入阻值最大时，电路电流最小，为0.1A ，由2P I R =可知此时R 2功率最小，为：()222min 2min 20.1A 20Ω0.2W P I R ==⨯=则R 2消耗的功率的最大值与最小值之差为：2max 2min 7.2W 0.2W 7W P P P ∆=-=-=故D 错误。
2020-2021中考物理 电功率的综合计算问题综合试题及详细答案
化) ，接在电压为 6V 的电源两端，接通电路后，以下说法正确的是 A．通过甲灯泡电流大，所以甲灯比乙灯亮
B．两只小灯泡都能正常发光
C．甲、乙两灯的两端电压之比为 3: 2
D．乙灯的实际功率为 0.72W，电路的总功率为 1.2W
【来源】山东省枣庄市第七中学 2019-2020 学年九年级（上)期末考试物理试题
5．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻 R 和小灯泡 L 在不同电 压下的电流值，并根据数据绘制了 I-U 图象，如图所示。下列说法中正确的是（ ）
A．① 是小灯泡的 I-U 图像，② 是定值电阻的 I-U 图像 B．当通过定值电阻 R 的电流为 0.2A 时，它消耗的电功率为 0.4W C．把定值电阻 R 和小灯泡 L 串联后接在电源电压恒为 9V 的电路中，电路中的电流是 0.4A D．当定值电阻 R 和小灯泡 L 并联在电压为 4V 电路中，电路中总电流为 1A 【来源】北京市东城区 2019-2020 学年九年级（上)期末考试物理试题
A．甲、乙两图电路消耗的总功率之比是 3:2 B．甲、乙两图中灯 L1 两端的电压之比是 2:3 C．L1、L2 两灯灯丝电阻之比是 2:1 D．乙图中灯 L1、L2 的功率之比是 2:1 【来源】河南省焦作市 2018-2019 学年九年级（上)期末检测物理试题
【答案】BC 【解析】 【详解】
B．由图甲知道，两灯串联，根据题意，由 P
一、初中物理电功率的综合计算问题
1．如图所示，电源电压保持不变，开关 S 断开后，灯 L1 和 L2 都正常发光，甲、乙两个电 表示数之比为 5∶ 3，此时灯 L1 和 L2 的电功率之比为（ ）
A．2∶3
B．3∶2
C．3∶5
2020-2021中考物理电功率的综合计算问题综合题附答案
一、初中物理电功率的综合计算问题1．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【来源】山东省淄博市沂源县2019-2020学年九年级（上)期中考试物理试题 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。
【详解】A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意；B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得1V052AΩ.U R I ===甲甲甲 此时甲的实际电功率1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确，不符合题意；C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V，根据URI=可知，此时甲乙的阻值相同，则电路总电阻5Ω5Ω10ΩR R R=+=+=甲乙故C正确，不符合题意；D．如图c所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图a可知0.4A I=甲，0.2A I=乙根据并联电路中干路电流等于各支路电流之和可知，干路电流0.4A0.2A0.6AI I I=+=+=甲乙则此时电路的总功率2V0.6A 1.2WP UI==⨯=故D错误，符合题意。
2020-2021中考物理复习电功率的综合计算问题专项综合练含详细答案
一、初中物理电功率的综合计算问题1．如图所示的电路中，电源电压12V 且保持不变，灯丝电阻不随温度变化，灯泡L 的额定功率为7.2W 。
当开关S 1、S 2都闭合时，通过灯泡的电流为I 1，灯泡正常发光；当开关S 1闭合S 2断开时，通过灯泡的电流为I 2，灯泡的功率是3.2W ，则下列计算结果不正确的是（ ）A ．灯泡电阻是20ΩB ．电阻R 的阻值是10ΩC ．当开关S 1闭合S 2断开时，电阻R 的的功率是1.6WD ．I 1:I 2=9:4【来源】2019年四川省成都市树德实验中学（西区)中考二模物理试题 【答案】D 【解析】 【分析】 【详解】A ．当开关S 1、S 2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压U =12V ，电路中的电流I 1=P U额=7.2W12V=0.6A 灯泡的电阻R L =1U I =12V 0.6A=20Ω 故A 正确，不符合题意；B ．当开关S 1闭合S 2断开时，灯泡和电阻R 串联，电路中的电流I 2LP R 实 3.2W20Ω=0.4A 电路中的总电阻R 总=2U I =12V 0.4A=30ΩR 的阻值R =R 总−R L =30Ω−20Ω=10Ω故B 正确，不符合题意；C ．由B 知，当开关S 1闭合S 2断开时，通过电阻R 的电流为0.4A ，则电阻R 的功率P R =I 22R =(0.4A)2⨯10Ω=1.6W故C 正确，不符合题意； D ．由AB 知， I 1=0.6A ，I 2=0.4A ，则I 1:I 2=0.6A:0.4A=3:2故D 错误，符合题意。
故选D 。
2．如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在图甲中灯L １的功率为4W ，在图乙中灯L １的功率为9W 。
设灯丝电阻不变。
下列说法中正确的是A ．甲、乙两图电路消耗的总功率之比是3:2B ．甲、乙两图中灯L 1两端的电压之比是2:3C ．L 1、L 2两灯灯丝电阻之比是2:1D ．乙图中灯L 1、L 2的功率之比是2:1【来源】河南省焦作市2018-2019学年九年级（上)期末检测物理试题 【答案】BC 【解析】 【详解】B ．由图甲知道，两灯串联，根据题意，由2U P R=知道，21114U P W R ==， 由图乙知道，两灯并联，所以U =U 1′=U 2′，由2U P R=知道，2119U P W R '==， 所以，21211221114949P P U R U W U U W R ===='， 解得甲、乙两图中灯L 1两端的电压之比是：11123U U U U ==' ，故B 正确；C ．由于U 1 =23U ，根据串联电路的电压特点知道，U 2 =13U ，由串联电路的分压原理知道，L 1、L 2两灯灯丝电阻之比是：1122223113UR U R U U === ， 故C 正确；D ．乙图中灯L 1、L 2并联，两端电压相等，由2U P R=知道，灯L 1、L 2的功率之比是：2121221212U R R U R P P R '==='， 故D 错误；A ．甲电路中电流是：12222=23U U UI R R R R R ==++串乙电路中电流是：122223=22U U U U U I R R R R R +=+=并， 由P=UI 知道，甲、乙两图电路消耗的总功率之比是：2232=392UU P R U P U R ⨯=⨯甲乙，故A 错误。
2020-2021全国中考物理电功率的综合计算问题的综合中考真题汇总含详细答案
一、初中物理电功率的综合计算问题1．图所示电路中，电源两端电压为U ，且保持不变，R 1、R 2和R 3为三个定值电阻，已知R 1＝5Ω，当只闭合开关S 2时，电流表的示数为0.3A ，电路消耗的总功率为P ；当三个开关都闭合时，电流表的示数变化了1.95A ，电路消耗的总功率为P ′，当只断开开关S 1时，电流表的示数为0.45A ，电路消耗的总功率为P ′′，下列判断正确的是A ．U ＝6V ，R 2＝20ΩB ．U ＝9V ，R 3＝30ΩC ．R 3＝10Ω，P ∶P ′′＝3∶2D ．R 2＝20Ω，P ∶P ′＝2∶15【来源】2011-2012学年北京市西城区九年级第一学期期末考试物理卷【答案】D【解析】【分析】【详解】当只闭合开关S 2时，电阻2R 、3R 串联，则23U R R =0.3A ，P =0.3U 当三个开关都闭合时，电阻1R 、2R 并联，则1U R +2U R =0.3A+1.95A ，P ′=2.25U 当只断开开关S 1时，电路中只有2R ，则2U R =0.45A ，P ′′=0.45U 解三式得U =9v ，R 2＝20Ω，R 3＝10Ω，P ∶P ′＝2∶15，P ∶P ′′＝2∶3所以D 正确。
故选D 。
2．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（ ）A．两灯串联在220V的电路中，甲灯比乙灯亮B．乙灯的灯丝较细，正常发光时的电流较小C．两灯均正常发光时，甲灯消耗的电能较小D．乙灯的实际功率一定是25W【来源】广东省深圳市福田区2019-2020学年九年级（上)期末物理试题【答案】B【解析】【详解】A．由甲、乙图和电功率变形公式2URP可知，甲灯的电阻小于乙电阻。
当两灯串联时电流相等，乙灯的实际功率大于甲灯实际功率，甲灯没有乙灯亮，故A错误；B．乙灯的灯丝较细，电阻大，正常发光时由公式=UIR可知通过乙灯的电流比甲灯小，故B正确；C．两灯均正常发光时，由于没有给出发光时间，无法比较哪盏灯灯耗电能多，故C错误；D．乙灯的额定功率为25W，实际功率是实际电压下的功率，如果实际电压不等于额定电压，实际功率就不等于额定功率，故D错误。
