2018年高考物理知识点：多用电表
1.多用电表的原理
(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.
(2)多用电表的原理：如图是多用电表电路图.
①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.
②将选择开关拨至触点1或2为直流测量端.
③将选择开关拨至触点3或4为直流测量端.
④将选择开关拨至触点5为测量端.
(3)多用电表的电压挡、电流挡和欧姆挡
①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.
②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.
I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.
II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到最大值，表盘最右端指示电阻为0处.
2.多用电表的表面结构:
(1)上半部分为表盘，共有三条刻度线.
①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.
②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.
③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.
(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.
(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.
注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.
3.练习使用多用电表
(1)准备
①观察多用电表的外形，认识选择开关的测量项目及量程;
②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指
零，则可用小螺丝刀调整机械调零旋钮使指针指零;
③将红、黑表笔分别插入+、-插孔;
(2)测电压
①将选择开关置于直流电压2.5V挡，测干电池的电压;
②将选择开关置于交流电压250V挡，测220V的交流电压;
(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;
(4)测电阻
①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.
②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔.
4.欧姆表测电阻的一般步骤：
机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压最高挡.
5.使用多用电表的注意事项
(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;
(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;
(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;
(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;
(5)换用欧姆档的量程时，一定要重新调整欧姆零点;
(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;
(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF挡或交流电压最高挡.长期不用，应将多用电表中的电池取出.。

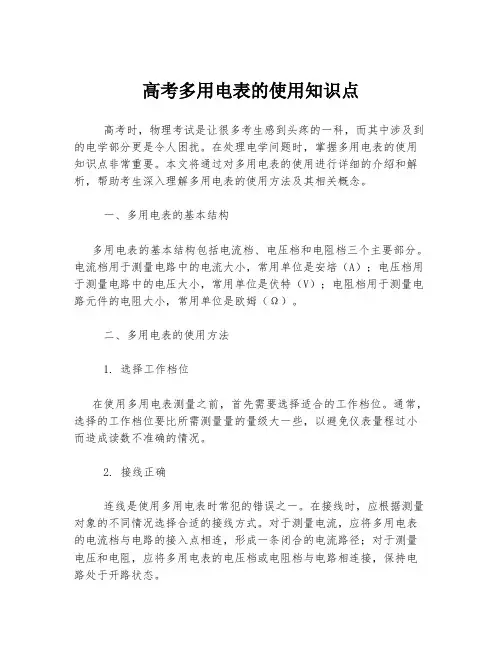

高考多用电表的使用知识点
高考多用电表的使用知识点高考时，物理考试是让很多考生感到头疼的一科，而其中涉及到的电学部分更是令人困扰。
在处理电学问题时，掌握多用电表的使用知识点非常重要。
本文将通过对多用电表的使用进行详细的介绍和解析，帮助考生深入理解多用电表的使用方法及其相关概念。
一、多用电表的基本结构多用电表的基本结构包括电流档、电压档和电阻档三个主要部分。
电流档用于测量电路中的电流大小，常用单位是安培（A）；电压档用于测量电路中的电压大小，常用单位是伏特（V）；电阻档用于测量电路元件的电阻大小，常用单位是欧姆（Ω）。
二、多用电表的使用方法1. 选择工作档位在使用多用电表测量之前，首先需要选择适合的工作档位。
通常，选择的工作档位要比所需测量量的量级大一些，以避免仪表量程过小而造成读数不准确的情况。
2. 接线正确连线是使用多用电表时常犯的错误之一。
在接线时，应根据测量对象的不同情况选择合适的接线方式。
对于测量电流，应将多用电表的电流档与电路的接入点相连，形成一条闭合的电流路径；对于测量电压和电阻，应将多用电表的电压档或电阻档与电路相连接，保持电路处于开路状态。
3. 读取测量值在正确接线后，多用电表上的刻度盘或数字显示屏会显示出测量的结果。
对于刻度盘，需要仔细观察指针停留的刻度位置，注意读取精确的数值；对于数字显示屏，直接读取屏幕上显示的数值即可。
三、常见问题解析1. 如何测量直流电路中的电压？在测量直流电压时，需将多用电表的电压档与电路中的两个测量点相连接。
连接完成后，多用电表可以直接显示出电路中的电压值。
2. 如何测量电阻？在测量电阻时，需将多用电表的电阻档与待测电阻的两端相连接。
如果电阻未知，可以先选择较大的电阻档，再逐渐调小刻度以获得更准确的测量结果。
3. 如何测量直流电路中的电流？在测量直流电流时，需将多用电表的电流档与电路中的特定测量点相连接，形成一个闭合的电路。
注意，当测量电流较大时，要选择较大的电流档位来避免损坏仪表。
2022年高考物理总复习第一部分常考考点复习指导 实验十四用多用电表测量电学中的物理量
实验十四用多用电表测量电学中的物理量实验目的和器材实验原理实验目的1.学会用多用电表测量电压、电流、定值电阻。
2．学会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极。
3．学会用多用电表探测简单黑箱中的电学元件。
1.直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。
2．直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。
3．二极管的单向导电性二极管是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极，二极管的表示符号是，当二极管的正极接高电势点，负极接低电势点，即加正向电压时，二极管电阻很小(与加反向电压比较)，处于导通状态，相当于一个接通的开关；当给二极管加反向电压时，二极管的电阻无穷大，相当于一个断开的开关，这种特性叫二极管的单向导电性，已被广泛应用。
4．欧姆表的原理及使用：闭合电路的欧姆定律。
实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。
1．观察：观察多用电表的外形，认识选择开关的测量项目及量程。
2．机械调零：检查多用电表的指针是否指在表盘刻度左端的零位置。
若不指零，则可用小螺丝刀进行机械调零。
3．将红、黑表笔分别插入“＋”“－”插孔。
4．测量小灯泡的电压和电流(1)按图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端电压。
(2)按图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。
5．测量定值电阻(1)根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处。
(2)将被测电阻接在两表笔之间，待指针稳定后读数。
(3)读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果。
高考物理总复习实验专题12 第45讲 多用电表的原理与使用
(5)测量定值电阻 ①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察 指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调 零旋钮，使指针指在欧姆表的“0”刻度处。 ②将被测电阻接在两表笔之间，待指针稳定后读数。 ③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的 14 _倍__率___， 即得测量结果。 ④ 测 量 完 毕 ， 将 选 择 开 关 置 于 15 ___交__流__电__压__最__高_____ 挡 或 “ 16 __O__F_F____”挡。
900 Ω，若要测量的是阻值为几千欧姆的大电阻，多用电表中值电阻应该为
几千欧姆，所以应当把选择开关置于 4。
解析
基础命题点二 多用电表的使用
1．多用电表简介 (1)多用电表可以用来测 01 __电__压__、02 __电__流__、03 __电__阻___等，并且测 电压和电流时有多个量程可选择，测电阻时有多个倍率挡可选择。
第九章 恒定电流
实验专题(十二) 第45 讲 多用电表的原理 与使用
基础命题点一 欧姆表和多用电表的原理
一、欧姆表原理 1．欧姆表内部电路简化如图。
2．欧姆表测电阻阻值的原理：闭合电路欧姆定律。
刻度的标定：
E
(1)红、黑表笔短接，进行欧姆调零时，指针满偏，有 Ig＝ 01 _R__g＋__R__＋__r__。
(2)外形如图所示，上半部分为表盘，表盘上有电压、电流、电阻等多 种刻度；下半部分为选择开关，它的四周有各种测量项目及对应的量程或 倍率挡。
(3)指针定位螺丝的作用：当通过多用电表中的电流为零时，指针应该 指在 04 __电__流__为__零____的位置，若不指在该位置，则调节指针定位螺丝，使 其指在该位置。
高考物理 实验十练习使用多用电表复习课件 沪科
【答案】 (1)电压 欧姆 (2)开关或连接点5、6 (3)①将多用电表挡位调至欧姆挡； ②将红、黑表笔相接，检查欧姆挡能否正常工作； ③测量小灯泡的电阻，如电阻为无穷大，表明小灯泡有故障
题型三
黑箱问题
(2010年高考四川卷)用多用电表探测7－6－7甲所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点之间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是图乙中的________．
判断目的
应用挡位
现象
电源
电压挡
两接线柱正、反接时均无示数说明无电源
电阻
欧姆挡
两接线柱间正、反接时示数相同
二极管
欧姆挡
正接时示数很小，反接时示数很大
电容器
欧姆挡
指针先指“0 Ω”后逐渐增大到“∞”，且越来越慢
三、误差分析 1．测电阻时，刻度线不均匀造成读数误差． 2．电池旧了电动势下降，会使电阻测量值偏大． 3．测电阻读数时，忘记乘以相应倍率． 四、注意事项 1．使用多用电表“十三忌” (1)忌不调零就使用多用电表． (2)忌搞错连接方式，测电压需并联，测电流需串联．
MOMODA POWERPOINT
高二物理下册多用电表的原理知识点总结
高二物理下册多用电表的原理知识点总结物理在绝大多数的省份既是会考科目又是高考科目，在高中的学习中占有重要地位。
小编准备了高二物理下册多用电表的原理知识点，希望你喜欢。
1.多用电表的原理(1)多用电表的用途：在直流电源电路中，测量电路某两点的电压用，测量电路中的电流用，多用电表又叫万用表，是一种集测量与电压、和电阻等功能于一体的测量仪器.(2)多用电表的原理：如图是多用电表电路图.①多用电表的核心是一只直流灵敏电流计G(即表头)、电阻与拨动转换开关等部分组成.②将选择开关拨至触点1或2为直流测量端.③将选择开关拨至触点3或4为直流测量端.④将选择开关拨至触点5为测量端.(3)多用电表的电压挡、电流挡和欧姆挡①多用电表测直流电流和电压，同电流表和电压表的原理相同，实质就是采用并联电阻分流和串联电阻分压的原理.注意读数时要读取跟选择开关挡位相对应的刻度值.②多用电表电阻挡(欧姆档)测电阻的设计原理是闭合电路欧姆定律.如图所示，R6为可变电阻，(R5+R6)=R，为调零电阻.当待测电阻Rx接入公共端和测量端5后，形成闭合电路，可以根据Rx与电路电流I的关系将刻度盘上的电流值改为电阻值，即可得到待测电阻Rx的阻值.I当未接入电阻时(断路状态，Rx)电流I=0，指针不偏转，表盘最左端指示电阻为处.II当两表笔直接相连时(短路状态，Rx=0)电流I为满偏电流，指针指到最大值，表盘最右端指示电阻为0处.2.多用电表的表面结构:如图所示.(1)上半部分为表盘，共有三条刻度线.①最上面的刻度线的左端标有，右端标有0，是用于测电阻的.②中间的刻度线是用于测直流电流和直流电压的,其刻度是分布均匀的.③最下面一条刻度线左侧标有是用于测交流电压的，其刻度是不均匀的.(2)下半部分为选择开关，周围标有测量功能的区域和量程.将多用电表的选择开关旋转到电流挡，多用电表就测量电流;当选择开关旋转到其他功能区域时，就可测量电压或电阻.(3)多用电表表面还有一对正、负插孔.红表笔插+插孔，黑表笔插-插孔,插孔上面的旋钮叫欧姆调零，用它可进行电阻调零，另外，在表盘和选择开关之间还有一个机械调零,用它可以进行机械调零，即旋转该调零螺丝，可使指针(在不接入电路中时)指在左端0刻线.注意：多用电表测电阻时，使用表内的干电池做电源，并且红表笔接欧姆表内部电源负极，黑表笔接内部电源的正极.3.练习使用多用电表(1)准备①观察多用电表的外形，认识选择开关的测量项目及量程;②检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零;③将红、黑表笔分别插入+、-插孔;(2)测电压①将选择开关置于直流电压2.5V挡，测干电池的电压;②将选择开关置于交流电压250V挡，测220V的交流电压;(3)测电流：将选择开关置于直流电流挡，测量1直流电路的电流;(4)测电阻①将选择开关置于欧姆表的挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置.②将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔. 4.欧姆表测电阻的一般步骤：机械调零估计被测电阻大小，选好挡位，进行欧姆调零，试测电阻大小若指针的偏角太大，说明所选的挡位较大，应换成低倍率的挡位，反之，则要换成高挡位换挡后再次进行调零，进行测量，记录数据测量结束后，应把开关旋到OFF挡，或交流电压最高挡.5.使用多用电表的注意事项(1)多用电表在使用前，一定要观察指针是否指向电流的零刻度.若有偏差，应调整机械零点;(2)合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近;(3)测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔;(4)欧姆表档位的选择：欧姆表两表笔断开时，指针指在，两表笔短接时，指针指在0，理论上讲0～的电阻都可以测量，但由于刻度的不均匀，读数误差很大，例如在指针偏角较小时，刻度盘数值很密，根本无法读数.欧姆表指针指在中值附近时比较精确.所以测量时应选择合适的档位，使指针偏转在中值附近时再读数;(5)换用欧姆档的量程时，一定要重新调整欧姆零点;(6)要用欧姆档读数时，注意乘以选择开关所指的倍数;(7)实验完毕，将表笔从插孔中拔出，并将选择开关置于OFF 挡或交流电压最高挡.长期不用，应将多用电表中的电池取出.高二物理下册多用电表的原理知识点就为大家介绍到这里，希望对你有所帮助。

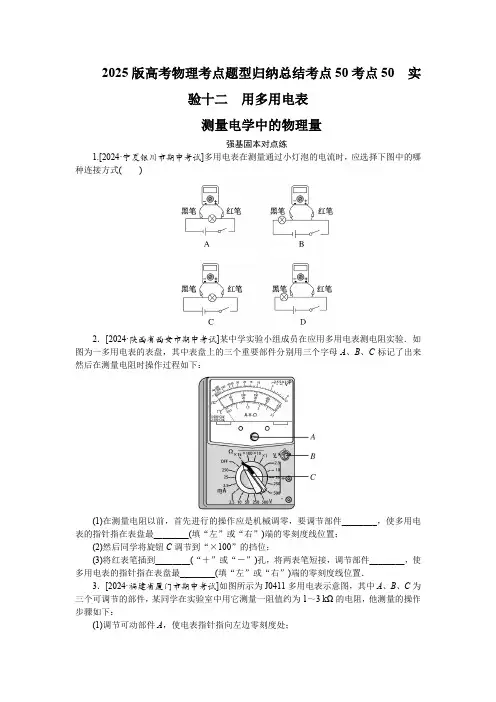

2025版高考物理考点题型归纳总结考点50
2025版高考物理考点题型归纳总结考点50考点50实验十二用多用电表测量电学中的物理量强基固本对点练1.[2024·宁夏银川市期中考试]多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式()2．[2024·陕西省西安市期中考试]某中学实验小组成员在应用多用电表测电阻实验．如图为一多用电表的表盘，其中表盘上的三个重要部件分别用三个字母A、B、C标记了出来然后在测量电阻时操作过程如下：(1)在测量电阻以前，首先进行的操作应是机械调零，要调节部件________，使多用电表的指针指在表盘最________(填“左”或“右”)端的零刻度线位置；(2)然后同学将旋钮C调节到“×100”的挡位；(3)将红表笔插到________(“＋”或“－”)孔，将两表笔短接，调节部件________，使多用电表的指针指在表盘最________(填“左”或“右”)端的零刻度线位置．3．[2024·福建省厦门市期中考试]如图所示为J0411多用电表示意图，其中A、B、C为三个可调节的部件，某同学在实验室中用它测量一阻值约为1～3 kΩ的电阻，他测量的操作步骤如下：(1)调节可动部件A，使电表指针指向左边零刻度处；(2)调节可调部件B，使它的尖端指向欧姆挡的×100位置；(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件C，使电表指针指向________(填“左”或“右”)端零位置；(4)将两只表笔分别与待测电阻两端相接，进行测量读数；(5)换成测另一阻值为20～25 kΩ的电阻时，应调节B，使它的尖端指向________(填“×10”或“×100”或“×1 k”)的位置，此时还必须重复步骤3，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是________ Ω.4．[2024·辽宁省大连市滨城高中联盟联考]某同学用多用电表欧姆挡“×100”挡估测某一电压表内阻时，发现指针位置如图中虚线所示．(1)应将挡位换为________挡(选填“×10”或“×1 k”)，然后将红、黑表笔短接，进行________(选填“机械调零”或“欧姆调零”)后再测量；(2)重新正确测量后，刻度盘上的指针位置如图中实线(实线为刻度盘的中线)所示，则电压表的内阻为________ Ω，该欧姆表在此挡位时的内阻为________ Ω；(3)如图所示为用多用电表测量电压表内阻的电路图，其中a表笔是________表笔(选填“红”或“黑”).(4)某小组同学们发现欧姆表的表盘刻度线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值R x关系，他们分别画出了如图所示的几种图像，其中可能正确的是________．(选填选项下面的字母)培优提能模拟练5.[2024·福建省永安市九中期中考试]图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________ Ω.6．[2024·辽宁省期中大联考]小华在实验过程中，将不带电的电解电容器C、灵敏电流计G、定值电阻R0、电源、单刀双掷开关S按照图1所示连接，检查无误之后，把开关拨到a位置，发现灵敏电流计G没有偏转．因此，小华使用多用电表检测电路故障，先对开关和导线以及各实验仪器的接线柱进行检查，均没有发现故障．接下来小华完成以下步骤：(1)把开关拨到b位置，发现灵敏电流计G仍没有偏转；(2)把电阻R0从电路中拆下，使用多用电表的欧姆挡测量其电阻，当欧姆挡选用“×1 k”的倍率进行测量时，发现指针的偏转角度过小，则需要换选________(选填“×100”或“×10 k”)倍率的电阻挡，并进行________(选填“机械调零”或“欧姆调零”)后，再次进行测量．此时多用电表的指针如图2所示，测量结果为________ Ω；(3)把电解电容器C从电路中拆下，充分放电后，将多用电表欧姆挡的两只表笔分别与电解电容器的两个引脚相连，由于电解电容器引脚有“＋”“－”之分，因此需要将多用电表________(选填“红”或“黑”)表笔与电解电容器的“＋”引脚相连．观察到表针从最左侧“∞”刻度处向右摆，然后从右摆向左，最后停在最左侧“∞”刻度处不动；(4)将电源从电路中拆下，用多用电表电压挡进行测量，测得电压为3.0 V；(5)基于以上现象，小华推测电路中出现故障的仪器是____________．(选填“定值电阻R0”“电容器C”“电源”或“灵敏电流计G”)考点51实验十三测定电源的电动势和内阻强基固本对点练1.某实验小组利用电流表和电压表测定一节干电池的电动势和内电阻，实验器材如下：干电池一节(电动势约为1.5 V，内阻约为0.5 Ω)；电压表V(量程为0～3 V，内阻约为3 kΩ)；电流表A(量程为0～0.6 A，内阻约为0.2 Ω)；滑动变阻器(最大阻值为20 Ω)；开关、导线若干．(1)实验电路图选择________(选填“A”或“B”).(2)用笔画线代替导线，将图中的器材连成实验电路．(3)完成实验后，某同学利用图像分析由电表内阻引起的实验误差．在下图中，实线是根据实验数据描点作图得到的UI图像；虚线是该电源真实的路端电压U随真实的干路电流I变化的UI图像．本次实验分析误差的UI图像是________．(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是________．A．换用内阻更小的电压表B．换用内阻更大的电压表C．换用内阻更小的电流表D．换用内阻更大的电流表2．“用DIS测定电源的电动势和内阻”的实验电路如图A.所示，其中定值电阻阻值R1＝1 Ω.(1)图A中A为________传感器，定值电阻R1在实验中起________的作用；(2)实验测得的路端电压U相应电流I的拟合曲线如图B所示，由此得到电源电动势E ＝________ V，内阻r＝________ Ω；(3)实验测得的数据如表所示，则实验中选用的滑动变阻器最合理的阻值范围为()A．0～5 Ω B．0～20 ΩC．0～50 Ω D．0～200 Ω3．某课外研究小组用如图甲所示的电路测定电源的电动势与内阻．电流表的量程符合实验要求，其内阻很小(可忽略).(1)按如图甲所示的电路在图乙中连接实物图．(2)定值电阻R1的作用是________．(3)闭合开关S，读出电阻箱的示数R以及相应的电流表示数I，调节电阻箱的电阻R，得到多组R 值与相应的I 值，作出1IR 图像如图丙所示．若定值电阻R 0＝6.6 Ω，定值电阻R 1＝1 Ω，则该电源的电动势E ＝________ V 、内阻r ＝________ Ω.(结果均保留两位有效数字)培优提能模拟练4.[2024·广东省广州市执信中学期中考试]某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻(R 0＝5 Ω)一个，开关两个，导线若干，实验原理图如图(a).(1)在图(b)的实物图中，已正确连接了部分电路，请把余下电路连接完整．(2)请完成下列主要实验步骤：①检查并调节电压表指针指零；调节电阻箱，示数如图(c)所示，读得电阻值是________； ②将开关S 1闭合，开关S 2断开，电压表的示数是1.49 V ；③将开关S 2闭合，电压表的示数是1.16 V ；断开开关S 1.(3)使用测得的数据，计算出干电池的电动势是________，内阻是________(计算结果保留小数点后两位).5．[2024·贵州省黔东南期中检测]某同学用伏安法测量标称值为1.5 V 的干电池的电动势和内电阻，所用电压表量程为3 V 、内阻约为3 kΩ，电流表量程为0.6 A 、内阻约为0.5 Ω.实验中有图(a)和(b)两个电路图供选择，该同学选用合适的电路图得到的电压U 和电流I 的关系图线如图(c)所示．(1)该同学选择的电路图是图________(填“a”或“b”)；第十章 磁场考点52 磁场及磁场对电流的作用强基固本对点练知识点1 安培定则的应用和磁场的叠加1.已知通电长直导线在周围空间某位置产生的磁感应强度大小与电流强度成正比，与该位置到长直导线的距离成反比．如图所示，现有通有电流大小相同的两根长直导线分别固定在正方体的两条边dh 和hg 上，彼此绝缘，电流方向分别由d 流向h 、由h 流向g ，则关于a 、b 、c 、e 、f 五点，下列说法正确的是( )A ．f 、a 点磁感应强度相同B ．c 、e 两点磁感应强度大小之比为2∶1C ．c 点磁感应强度最大D ．c 点磁感应强度方向与ac 平行2．如图为两形状完全相同的金属环A 、B 平行竖直的固定在绝缘水平面上，且两圆环的圆心O 1、O 2的连线为一条水平线，其中M 、N 、P 为该连线上的三点，相邻两点间的距离满足MO 1＝O 1N ＝NO 2＝O 2P .当两金属环中通有从左向右看逆时针方向的大小相等的电流时，经测量可得M 点的磁感应强度大小为B 1、N 点的磁感应强度大小为B 2，如果将右侧的金属环B 取走，P 点的磁感应强度大小应为( )A ．B 2－B 1 B ．B 1－B 22C ．B 1＋B 22D ．B 13知识点2 安培力的分析和计算3.如图所示，匀强磁场的磁感应强度大小为B ，方向斜向右上方，与水平方向的夹角为45°.一个四分之三金属圆环ab 置于匀强磁场中，圆环的半径为r ，圆心为O ，两条半径Oa 和Ob 相互垂直，Oa 沿水平方向，Ob 沿竖直方向．c 点将圆环等分为两部分，当圆环中通以电流I 时，则圆环ac 受到的安培力大小为( )A ．BIrB ．34πBIr C ．12 BIr D ．22BIr 4.边长L 的硬轻质正三角形导线框abc 置于竖直平面内，ab 边水平，绝缘细线下端c 点悬挂重物，匀强磁场大小为B 垂直纸面向里．现将a 、b 接在恒定电流的正负极上，当ab 边的电流强度为I ，重物恰好对地无压力，则重物重力的大小为( )A ．BILB ．2BILC ．3BIL 2D ．2BIL 35.如图所示，水平导轨接有电源，导轨上固定有三根导体棒a 、b 、c ，c 为直径与b 等长的半圆，长度关系为c 最长，b 最短，将装置置于竖直向下的匀强磁场中，在接通电源后，三根导体棒中有等大的电流通过，则三根导体棒受到的安培力大小关系为( )A ．F a ＞F b ＞F cB ．F a ＝F b ＝F cC ．F b ＜F a ＜F cD ．F a ＞F b ＝F c知识点3 安培力作用下的平衡和加速问题 6.如图所示，竖直平面内有三根轻质细绳，绳1水平，绳2与水平方向成60°角，O为结点，绳3的下端拴接一质量为m、长度为l的导体棒，棒垂直于纸面静止，整个空间存在竖直向上、磁感应强度大小为B的匀强磁场．现向导体棒通入方向垂直纸面向里、大小由零缓慢增大到I0的电流，可观察到导体棒缓慢上升到与绳1所处的水平面成30°角时保持静止．已知重力加速度为g.在此过程中，下列说法正确的是()A．绳1受到的拉力先增大后减小B．绳2受到的拉力先增大后减小C．绳3受到的拉力最大值为3mgD．导体棒中电流I0的值为3mg lB7.(多选)某同学设计了一种天平，其装置如图所示．两相同的同轴圆线圈M、N水平固定，圆线圈P与M、N共轴且平行等距．初始时，线圈M、N通以等大反向的电流后，在线圈P 处产生沿半径方向的磁场，线圈P内无电流且天平平衡．设从上往下看顺时针方向为正向．当左托盘放入重物后，要使线圈P仍在原位置且天平平衡，可能的办法是() A．若P处磁场方向沿半径向外，则在P中通入正向电流B．若P处磁场方向沿半径向外，则在P中通入负向电流C．若P处磁场方向沿半径向内，则在P中通入正向电流D．若P处磁场方向沿半径向内，则在P中通入负向电流培优提能模拟练8.[2024·江苏省无锡市、江阴市等四校联考]科考队进入某一磁矿区域后，发现指南针静止时，N极指向为北偏东60°，如图虚线所示．设该位置地磁场磁感应强度的水平分量为B，磁矿所产生的磁感应强度水平分量最小值为()A ．B 2 B ．3B 2C ．BD ．3 B9．[2024·陕西省延安市一模]甲是磁电式电流表的结构简图，线圈绕在一个与指针、转轴相连的铝框骨架上，蹄形磁铁和铁芯间的磁场均匀辐向分布，同一圆周上磁感应强度大小处处相等，如图乙．当线圈通以如图乙所示方向电流时，下列说法正确的是( )A.a 、b 导线所受安培力相同B ．线圈将按逆时针方向(正视)转动C ．换磁性更强的磁铁会增大电流表的量程D ．增加线圈匝数会减小电流表的量程10.[2024·云南省昆明市三中期中考试]如图所示为一等腰直角三角形ABC ，D 为BC 边的中点，A 、B 、C 三点处分别有一根垂直于ABC 所在平面的长直导线．当三根导线中通有大小相等，方向如图所示的电流时，D 点处的磁感应强度大小为B 0.仅将B 点处的导线中的电流反向，D 点处的磁感应强度大小为( )A ．B 0 B ．5 B 0C ．2B 0D ．2 B 011．[2023·河北省保定市部分高中模拟]如图甲所示，边长为l 、质量为m 的等边三角形导线框abc 用绝缘细线悬挂于天花板上，bc 边水平，导线框中通有沿逆时针方向、大小为I 的恒定电流，线框部分处在水平虚线MN 、PQ 间的垂直于线框平面向外的匀强磁场中，磁感应强度大小为B ，MN 与PQ 间的距离为正三角形abc 高的一半，重力加速度为g ，则下列说法正确的是( )A ．图甲中，绝缘细线的拉力大小为mg －12 BIlB．图甲中，绝缘细线的拉力大小为mg－32BIlC．将匀强磁场上移到图乙中所示位置，绝缘细线的拉力会变小D．将匀强磁场上移到图乙中所示位置，绝缘细线的拉力会变大(2)由图(c)可知，干电池的电动势E为________ V，内电阻r为________ Ω(结果保留到小数点后两位)；(3)若选择另一个电路图进行实验，在图(c)上用实线画出实验中应得到的图线的示意图．。
2022年高考物理(新课标)总复习配套讲义：第50课时 电阻测量的五法荟萃 Word版含解析
第50课时 电阻测量的五法荟萃(试验提能课)一、最直接的电阻测量方法——多用电表测量法多用电表测电阻的原理：闭合电路欧姆定律I ＝E R ＋R g ＋r ＋R x ＝ER 内＋R x 。
由上式我们发觉：通过电流计的电流I 虽然不与待测电阻R x 呈线性关系，但存在一一对应关系，即测出相应的电流，就可算出相应的电阻。
[例1] 多用电表的欧姆挡有三个倍率，分别是×1、×10、×100。
用×10挡测量某电阻R x 时，操作步骤正确，发觉表头指针偏转角度过大，为了较精确 地进行测量，应换到________挡。
假如换挡后马上用表笔连接待测电阻进行读数。
那么缺少的步骤是__________________，若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是________Ω。
[解析] 多用电表欧姆挡指针偏转太大，应换用小倍率×1挡，使指针偏到中心四周，且应先重新欧姆调零，表盘的读数为22 Ω。
[答案] ×1 重新欧姆调零 22二、最广泛的电阻测量方法——伏安法1.伏安法测电阻的原理：部分电路欧姆定律R ＝UI 。
2．两种把握电路和两种测量电路 (1)两种把握电路图甲是限流式把握电路，图乙是分压式把握电路。
若变阻器阻值较小，一般设计为分压式；若变阻器阻值较大，一般设计为限流式，在二者都可行时，应先考虑限流式。
(2)两种测量电路连接 方式 原理图误差来源 测量值与真 实值的关系 适用 范围 外接法电压表分流电流表的读数大于流过待测电阻的电测小 电阻流，故R 测<R 真 内接法电流表 分压电压表读数大于待测电阻两端的电压，故R 测>R 真测大 电阻[例2] 某同学现要测量一段金属丝的电阻，当他用多用电表粗测该金属丝的电阻时，发觉其电阻很小。
为了较精确地测量该金属丝的电阻，他设计了如图甲所示的电路原理图。
其中定值电阻的阻值为R 0＝5.0 Ω，其余器材如下。
高考物理总复习实验十一 练习使用多用电表
实验十一练习使用多用电表必备知识·自主排查一、基本原理与操作装置图操作要领工作原理：闭合电路欧姆定律I＝.①电压挡、电流挡：相当于电压表、电流表．②欧姆表：测电阻．③调零：机械调零、欧姆调零．④电流方向：红表笔进，黑表笔出．⑤操作：测量过程中严禁双手捏住两表笔金属杆；测量电阻时待测电阻要与其他元件和电源断开．二、欧姆表刻度盘的特点1．左∞右0：电阻无限大与电流、电压表的零刻度线重合，电阻零刻度线与电流、电压表的最大刻度线重合．2．刻度不均匀：左密右疏．3．欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率．要熟记欧姆挡的刻度盘上越靠左读数越大，且测量前指针应指在左侧“∞”处．,误差分析1.偶然误差(1)欧姆表的表盘刻度不均匀，估读时易带来误差．(2)由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当倍率挡位，使指针指在中值附近．(3)读数时的观察易造成偶然误差，要垂直表盘正对指针读数．2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时换电池．(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值．关键能力·分层突破考点一多用电表的读数及使用角度1多用电表测电压1.将功能选择开关旋到直流电压挡．2．根据待测电压的估计值选择量程．如果难以估测待测电压值，应按照从大到小的顺序，先将选择开关旋到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量．3．测量时，用红、黑测试笔使多用电表跟小灯泡L并联，注意使电流从“＋”插孔流入多用电表，从“－”插孔流出多用电表，检查无误后再闭合开关S，如图所示．4．读数如果所读表盘的最小刻度为1、0.1、0.001等，读数时应估读到最小刻度的下一位；若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．例1.某中学实验小组的同学在“练习使用多用电表”时，进行了如下的探究：(1)该小组的同学利用多用电表测量某蓄电池的电压时，下列操作过程正确的是________．A．欧姆调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数B．机械调零→选择合适的挡位→红、黑表笔分别与蓄电池的正、负极相连接→读数C．选择合适的挡位→机械调零→红、黑表笔分别与蓄电池的负、正极相连接→读数D．选择合适的挡位→欧姆调零→红、黑表笔分别与蓄电池的负、正极相连接→读数(2)若该小组的同学想利用多用电表测量插孔的电压，如图甲所示，则应将旋钮扳到图乙中的________(填写挡位所对应的字母)挡位；经检查，操作无误并选择合适的挡位后，多用电表的指针位置如图丙所示，则该插孔的电压大小为________V.角度2多用电表测电流1.多用电表直流电流挡与电流表原理相同，测量时应使电表与待测电路串联．2．红表笔插入“＋”插孔，黑表笔插入“－”插孔．测量时，使电流从红表笔流入(即红表笔接与电源的正极相接的一端)，从黑表笔流出(即黑表笔接与电源负极相接的一端)，如图所示．3．需要注意多用电表直流电流挡是毫安挡，不能测量比较大的电流．例2.在练习使用多用电表的实验中，某同学连接的电路如图所示．(1)若旋转选择开关使其尖端对准直流电流挡，闭合开关S，此时测得的是通过________的电流；(2)若断开电路中的开关S，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；(3)若旋转选择开关，使其尖端对准直流电压挡．闭合开关S.此时测得的是________两端的电压．角度3多用电表测电阻使用多用电表测电阻的步骤(1)机械调零：使用前若表针没有停在左端电流零刻度处，要用螺丝刀转动指针定位螺丝，使指针指零．(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适倍率．(3)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在表盘右端电阻零刻度处．(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以倍率即待测电阻阻值．(5)测另一电阻时重复(2)(3)(4)．(6)实验完毕：应将选择开关置于“OFF”位置或交流电压最高挡．例3.某同学在练习使用多用电表的过程中：(1)使用多用电表测量电阻时，他的操作过程如下：①将红、黑表笔分别插入多用电表“＋”“－”插孔，选择开关旋至电阻“×100”挡；②将红、黑表笔短接，调节欧姆调零旋钮使指针指零；③将红、黑表笔分别与电阻的两端相连，此时多用电表指针偏转太大(以电阻无穷大处为起点)，将选择开关旋至电阻________(选填“×10”或“×1 k”)挡，将红、黑表笔短接，调节欧姆调零旋钮使指针指零，然后将红、黑表笔分别与电阻的两端相连，指针偏转如图甲所示，读出电阻的阻值为________Ω；④将选择开关旋至“OFF”挡，取出红、黑表笔．(2)如图乙所示，该同学利用多用电表测定某电阻两端的电压，将选择开关选择直流电压挡合适位置后，应将黑表笔与________(选填“A”或“B”)端接触．跟进训练1．[2021·湖南长沙模拟](1)在“练习使用多用电表”的实验中，小姚同学用多用电表的欧姆挡去测量“220 V60 W”的白炽灯的灯丝电阻，在测量之前，需要把多用电表的红表笔和黑表笔(图1)连接到多用电表的“＋”和“－”接线孔，则下列操作正确的是________(填字母)．A．应把红表笔的A端插入“＋”孔，把黑表笔的A端插入“－”孔B．应把红表笔的B端插入“＋”孔，把黑表笔的B端插入“－”孔C．应把红表笔的A端插入“－”孔，把黑表笔的A端插入“＋”孔D．应把红表笔的B端插入“－”孔，把黑表笔的B端插入“＋”孔(2)小姚同学正确连接了红、黑表笔，且选择了合适的挡位，对该灯泡的阻值进行了正确的测量，并请梁老师拍照．可惜在拍摄多用电表读数时未把多用电表的选择开关拍摄进去，如图2所示．你认为还能不能根据照片判断出白炽灯当前的阻值？________(若能，请在横线上写出灯泡的阻值，或不能，请在横线上写“不能”)．(3)若小姚同学还想粗测图3中甲图所示电池的电动势，则选择开关应该旋转到乙图中的________位置(选填“①”“②”“③”或“④”)．(4)实验完毕，在小姚同学整理好器材以后，梁老师发现多用电表的选择开关位于图3中乙图所示的位置，则关于这种做法评价正确的是________(填字母)．A．该做法是不妥当的B．该做法是妥当的，因为已经旋转到了mA挡位的最大量程C．选择开关转到任意挡位都可以，因为此时多用电表已经和外电路断开了考点二利用多用电表探测黑箱内元件、检测电路故障角度1探测黑箱类判断目的应用挡位现象电源直流电压挡两接线柱正、反接试触时均无示数说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指“0”后逐渐增大到“∞”，且越来越慢例4.如图所示，已知黑箱外有A、B、C三只接线柱，黑箱内有一只定值电阻和一个二极管，它们的两端都直接接在接线柱上．用多用电表依次测三只接线柱间的阻值，结果如下表所示．请判定黑箱内的结构．红表笔 A A B C C B黑表笔 B C C B A A阻值/Ω10015050 2 000 2 100100角度2检测电路故障(1)电流挡检测：将电流表串联在电路中，若示数为0，说明与电流表串联的部分电路断路．(2)电压挡检测：将电压表与部分电路并联，若示数为0，说明该部分电路完好．若示数等于电动势，说明该部分电路中有断点．(3)欧姆挡检测：将各元件与电源断开，然后接到红、黑表笔间，若电阻无穷大说明此元件断路．例5.在如图甲所示的电路中，4节干电池串联，小灯泡A、B的规格为“3.8 V0.3 A”．合上开关S后，无论怎样移动滑片，A、B灯都不亮．(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是________．A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着练习使用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，①测试前，一定要将电路中的开关S________；②测c、d间和e、f间电阻时，某次测试结果如图乙所示，读数为________Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________Ω.跟进训练2.某同学通过实验制作一个简易的温控装置，实验原理电路图如图甲所示，继电器与热敏电阻R t、滑动变阻器R串联接在电源E两端，当继电器的电流超过15 mA时，衔铁被吸合，加热器停止加热，实现温控．继电器的电阻约20 Ω，热敏电阻的阻值R t与温度t的关系如表所示．t/ ℃30.040.050.060.070.080.0R t/Ω199.5145.4108.181.862.949.1(1)提供的实验器材有：电源E1(3 V，内阻不计)、电源E2(6 V，内阻不计)、滑动变阻器R1(0～200 Ω)、滑动变阻器R2(0～500 Ω)、热敏电阻R t、继电器、电阻箱(0～999.9 Ω)、开关S、导线若干．为使该装置实现对30～80 ℃之间任一温度的控制，电源E应选用________(选填“E1”或“E2”)，滑动变阻器R应选用________(选填“R1”或“R2”)．(2)实验发现电路不工作．某同学为排查电路故障，用多用电表测量各接点间的电压，则应将如图乙所示的选择开关旋至________(选填“A”“B”“C”或“D”)．(3)合上开关S，用调节好的多用电表进行排查．在图甲中，若只有b、c间断路，则应发现表笔接入a、b时指针________(选填“偏转”或“不偏转”)，接入a、c时指针________(选填“偏转”或“不偏转”)．(4)排除故障后，欲使衔铁在热敏电阻为50 ℃时被吸合，下列操作步骤的正确顺序是________(填写各步骤前的序号)．①将热敏电阻接入电路②观察到继电器的衔铁被吸合③断开开关，将电阻箱从电路中移除④合上开关，调节滑动变阻器的阻值⑤断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω实验十一练习使用多用电表关键能力·分层突破例1解析：(1)使用多用电表测电压时，应该先机械调零，然后选择合适的挡位，表笔接触蓄电池两极，红表笔与电源的正极相连接，待示数稳定后读数即可，B正确，A、C、D 错误；(2)题图甲所示的插座为220 V交流电源，所以应把多用电表的选择开关扳到题图乙所示的交流250位置，即H处；根据电表指针以及所选择的挡位可知，插座的电压为U＝205 V.答案：(1)B(2)H205例2解析：(1)当多用电表的选择开关尖端对准直流电流挡时，闭合开关S，多用电表与R1串联，此时测得的是通过R1的电流．(2)断开开关S，当选择开关尖端对准欧姆挡时，多用电表与R1、R2串联后的支路两端相接触，测得的是R1和R2串联的总电阻．(3)当多用电表的选择开关尖端对准直流电压挡时，闭合开关，此时R1不工作，相当于导线，多用电表与R2并联，测的是电阻R2两端的电压，也等于电源的路端电压．答案：(1)R1(2)R1和R2串联(3)R2(或电源)例3解析：(1)“×100”挡指针偏转太大，说明电阻较小，需要换一个低倍率的挡位，用“×10”的．读数时用表盘的读数乘以选择的倍率．(2)电流方向为红表笔流入，黑表笔流出，黑表笔与B连接．答案：(1)×10180(2)B1．解析：(1)多用电表的接线柱是用颜色区分的，红色表笔的A端接“＋”接线孔，黑色表笔的A端接“－”接线孔，所以选项A正确．(2)可以判断小灯泡的电阻，小灯泡的电阻大约在几十欧姆，所以该同学选择的应该是×10挡，读数为72 Ω.(3)如果要粗测电源电动势，应该选择直流电压10 V挡，即③位置．(4)最后如果不使用了，应该将开关置于交流电压最高挡或OFF处，因此该做法不妥当．答案：(1)A(2)72 Ω(70～73 Ω均可)(3)③(4)A例4解析：先由二极管的反向截止的性质分析，由表可知，接B、C和C、B时测量结果不同，故在B、C间一定有二极管存在；同理，在A、C间也有二极管存在，并且A、C间的正向电阻大于B、C之间，说明A、C间包含定值电阻；而接A、B和B、A时电阻不变，说明A、B间只有定值电阻，B、C间接二极管．所以黑箱内的结构如图所示．答案：如解析图所示例5解析：(1)①由于4节干电池串联后电动势约为6 V，电压表量程应选10 V，B正确．②灯泡不亮，说明电路断路或短路，电压表接c、d端时有示数且接近电源电动势，说明有电流通过电压表，c、d间以外包含电源的其他部分电路接通，电压表接e、f时无示数，说明c、d间灯泡断路，A正确．(2)①使用欧姆表时一定要将被测电阻从电路中断开．②欧姆表读数应该为6.0 Ω.由于A灯泡断路，电阻无穷大，而欧姆表示数为6.0 Ω，说明测量的应该是e、f间电阻．由R＝可求得电阻约为12.7 Ω.答案：(1)①B②A(2)①断开②6.0e、f12.72．解析：(1)为保持继电器的灵敏度，即电路中的电流易超过15 mA，应选电动势大的电源E2；当温度为80 ℃时，滑动变阻器接入电路的最小电阻为R＝－R t＝350.9 Ω，故滑动变阻器应选R2.(2)因电路中有电源，排查电路故障应选用多用电表的直流电压挡，故选C.(3)只有b、c间断路，表笔接入a、b间时，电表与电源之间不能形成闭合电路，则电表指针不偏转，表笔接入a、c间时，能形成闭合电路，电表指针发生偏转．(4)欲使衔铁在50 ℃被吸合，由表中数据可知，此时热敏电阻的阻值为108.1 Ω，操作步骤应是先断开开关，用电阻箱替换热敏电阻，将阻值调至108.1 Ω，闭合开关，调节滑动变阻器的阻值，观察到继电器的衔铁被吸合，然后断开开关，将电阻箱从电路中移除，再将热敏电阻接入电路原位置，故步骤顺序应为⑤④②③①.答案：(1)E2R2(2)C(3)不偏转偏转(4)⑤④②③①。
2025年高考物理一轮复习(新人教版)第10章实验12 用多用电表测量电学中的物理量
(1)用多用电表的直流电压挡检查故障：
①选择开关置于下列量程的__B__挡较
为合适；(用字母序号表示)
A.2.5 V
B.10 V
C.50 V
D.250 V
因为电源的电动势大约为6 V，要使电压挡选择的量程安全以及准确， 则选择开关应选择10 V的量程，故B正确；
②测得c、d间电压约为5.8 V，e、f间电压为0，则
在测量电阻时，选择挡位后首先要进行欧姆调零；二极管发光时处 于正向导通状态，因为黑表笔所接的长管脚为二极管的正极，故短 管脚为负极.
(2)钱华同学的好奇心一下子就被激发起来了，他琢磨了一下，然后又依 次用多用电表电阻挡的“×1”挡、“×10”挡、“×100”挡、“×1k” 挡分别进行了二极管导通状态的准确的测量(多用电表内部电源电动势不 变)，他发现二极管发光的亮度越来越_小____(选填“大”或“小”)，请帮 助他分析一下具体的原因：___________________. 答案 原因见解析
根据题意可知Rm<Rn，所以开关拨向m时电
路的总电阻小于开关拨向n时电路的总电阻， 电源电动势E不变，根据I＝RE总 可知Im>In；
(2)将单刀双掷开关S与n接通，此时欧姆表的挡位 为_×__1_0___(选填“×1”或“×10”)；
当开关S拨向n时，全电路的总电阻较大，中值电阻较大，能够接入 待测电阻的阻值也更大，所以开关S拨向n时对应欧姆表的挡位倍率 较大，即×10；
(1)图(a)中的A端与__黑____(填“红”或“黑”)色表 笔相连接.
当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从 A端流出，故A端与黑色表笔相连接.
(2)关于R6的使用，下列说法正确的是__B___(填正确答案标号). A.在使用多用电表之前，调整R6使电表指针指在表
高考物理多用电表的复习
高考物理多用电表的复习多用电表属于基本测量仪器，这类问题高考中主要考查正确使用多用电表测量直流电压、直流电流、电阻的方法和读数，会用多用电表判断电路故障等。
一、电表结构及用途多用电表（如图1）由上下两部分组成。
上半部分为表盘部分包括机械调零和标度盘。
下半部分为选择开关部分包括0Ω旋扭、选择开关（转换开关）、量程、测试笔插座。
多用电表依靠选择开关的转换及量程的选择，可用来测量直流电压、电流、电阻，交流电压等。
二、基本原理多用电表的基本原理是利用一只灵敏的磁电式直流电流表（微安表）做表头。
当微小电流通过表头，就会有电流指示。
但表头不能通过圈大的电流，所以必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路中的电流、电压或电阻。
三、多用电表的使用方法1．电阻测量选择开关旋至欲测的Ω档内，将测试表笔短接，使指针向“0Ω”方向偏转，调节“0Ω旋扭”使针指在“0Ω”，再将测试表笔跨接在待测电阻的两端，读数视第一条刻度线（图2）。
档位测量范围中心刻度Ω×11～5K40ΩΩ×1010～50K400ΩΩ×100100～500K4KΩΩ×1K1K～5MΩ40Ω测量范围如上表，指针应指在中心位置为宜，每次换档使用时均要进行“0Ω”调节。
2．直流电压测量将选择开关旋至欲测量的直流电压档，再将测试表笔跨接在被测电压的两端，读数视第二条刻度线（图2）。
档位测量范围2/3刻度值2．5V0～2．5V1．67V10V0～10V6．67V50V0～50V33．33V250V0～250V166．67V500V0～500V333．33V测量范围如上表，测量时应将指针指在2/3刻度为宜。
3．直流电流测量将选择开关旋至欲测的直流电流档，再将测试表笔串联在电路中，读数视第二条刻度线（图2）。
档位测量范围2/3刻度值1 mA0～1 mA0．67 mA10 mA0～10 mA6．67 mA100 mA0～100 mA66．67 mA共有三个档位可供选择，测量范围如上表，测量时应将指针指在2/3刻度为宜。
