小区切换
案例-目标小区回复切换准备失败案例
目标小区回复切换准备失败案例摘要：LTE系统内切换包括三种类型：eNodeB内切换、X2接口切换、S1接口切换。
本文主要针对现网中存在最多的一类原因目标小区回复切换准备失败TOP区域分析，并进行全网推广核查和总结经验。
关键字：eNodeB内切换 X2接口切换 S1接口切换目标小区回复切换准备失败【故障现象】：统计6月10日至6月16日一周指标发现，阜阳全网日均切换失败次数约17万次，切换准备阶段出现的切换出准备失败次数约1.5万次。
华为网管报表目前仅能统计到切换准备阶段的失败原因分类，执行阶段的失败原因分类暂无法统计。
切换准备阶段4类失败原因：核心网原因、源小区发送切换取消、目标小区回复切换准备失败、目标小区无响应。
阜阳现网切换准备阶段的失败原因类型主要是目标小区回复切换准备失败。
颍上县的谢桥矿区、汤店、周楼区域部分站点目标小区回复切换准备失败次数较多，且主要集中在X2接口切换失败。
【告警信息】：无【原因分析】：Handover Request消息中可以看到切换的目标基站号、小区号、SGW 的IP地址。
Handover Request Acknowledge消息携带目标基站的ip地址。
实际分析，可以通过X2接口信令跟踪或是两两小区切换，查到切换失败的目标小区，进一步分析判断原因。
【解决方法】：1.FY-颍上-谢桥矿区-HFTA-436935-50通过两两小区切换指标发现谢桥矿区50小区向目标小区436943-52切换失败较多，且主要为目标小区回复切换准备失败。
网管查询 436943为迪沟路口基站，小区号为53、54、55。
而网管配置的谢桥矿区50小区同频邻区列表里为436943-52小区。
查询其定义的外部小区，发现定义了436943的50-55小区均为迪沟路口。
怀疑迪沟路口初始规划挂在前3个端口，而实际施工挂在了后3口。
邻区并没有同步更新，导致配置了不存在的小区，从而发生目标小区回复切换准备失败。
小区重选与切换中的BA表及C1、C2参数

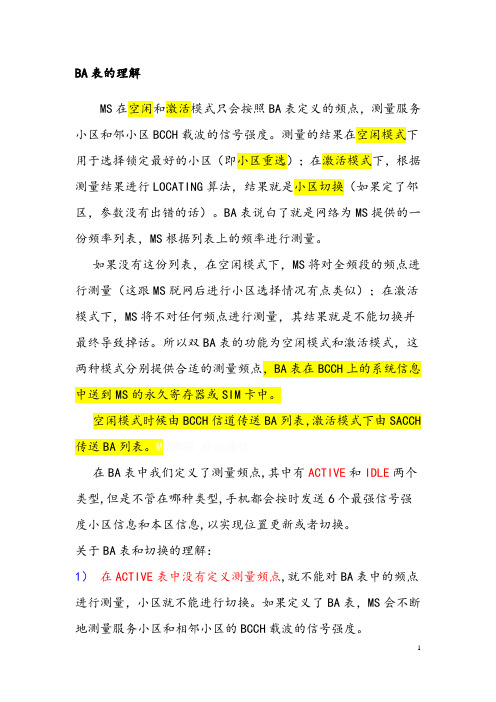

BA表的理解MS在空闲和激活模式只会按照BA表定义的频点，测量服务小区和邻小区BCCH载波的信号强度。
测量的结果在空闲模式下用于选择锁定最好的小区（即小区重选）；在激活模式下，根据测量结果进行LOCATING算法，结果就是小区切换（如果定了邻区，参数没有出错的话）。
BA表说白了就是网络为MS提供的一份频率列表，MS根据列表上的频率进行测量。
如果没有这份列表，在空闲模式下，MS将对全频段的频点进行测量（这跟MS脱网后进行小区选择情况有点类似）；在激活模式下，MS将不对任何频点进行测量，其结果就是不能切换并最终导致掉话。
所以双BA表的功能为空闲模式和激活模式，这两种模式分别提供合适的测量频点，BA表在BCCH上的系统信息中送到MS的永久寄存器或SIM卡中。
空闲模式时候由BCCH信道传送BA列表，激活模式下由SACCH 传送BA列表。
MSCBSC在BA表中我们定义了测量频点,其中有ACTIVE和IDLE两个类型,但是不管在哪种类型,手机都会按时发送6个最强信号强度小区信息和本区信息,以实现位置更新或者切换。
关于BA表和切换的理解：1）在ACTIVE表中没有定义测量频点,就不能对BA表中的频点进行测量，小区就不能进行切换。
如果定义了BA表，MS会不断地测量服务小区和相邻小区的BCCH载波的信号强度。
MS在通话模式下，通过SACCH向BSC上交MS所在的无线环境的测试报告；报告包括serving cell的信号强度和质量，及当前小区BA active中六个信令信号最强的小区的频率、BSIC和信号强度；NCS的频点扫描是由基站执行的。
2）BA表的主要功能就是切换。
如果BA表中没有定义邻小区的测试频点小区之间也做有相邻关系,但是没有在ACTIVE表中定义,这样就不可以做切换了，则不能进行到邻小区的切换。
3）IDLE BA只为小区重选，而且不会上报任何东西，ACTIVE BA 为切换，定义了邻小区，而没定义BA无法切换。

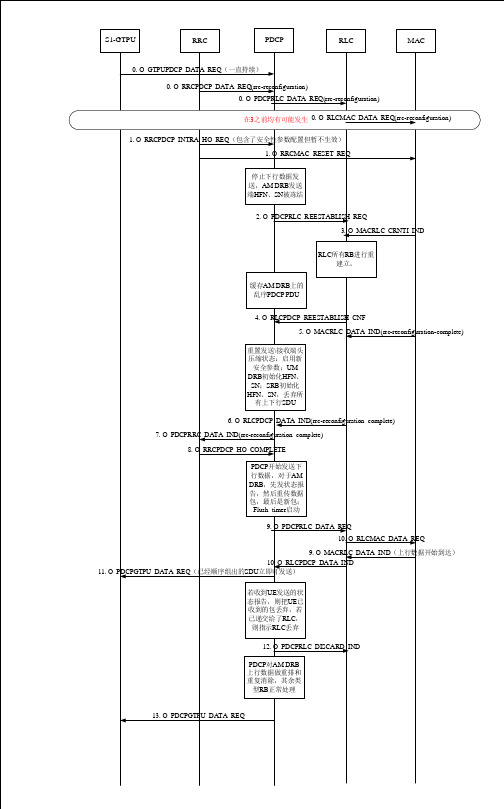

小区内切换流程
故障导致SA小区间无法切换问题定位
XN故障导致SA小区间无法切换问题定位1 概述切换成功率是SA网络一项重要考核指标，它关系到网络覆盖的连续性，能有效保证用户移动过程中的业务质量，使网络更加自由通畅，提升用户感知，本次主要针对拉网测试过程中未正常切换进行分析。
2 切换成功率定义2.1 定义切换成功率=(同频站间NG切换出成功次数+异频站间NG切换出成功次数+同频站间Xn切换出成功次数+异频站间Xn切换出成功次数+同频站内切换出成功次数+异频站内切换出成功次数)/(同频站间NG切换出执行次数+异频站间Ng切换出执行次数+同频站间Xn切换出执行次数+异频站间Xn切换出执行次数+同频站内切换出执行次数+异频站内切换出执行次数)*100%3 问题定位3.1 问题描述11月5日XX市区拉网测试过程中，发现较多5G小区间无法切换，如下图：手机占用LF安次石油通信大厦NRT-2-share、PCI=341小区，由东向西运动，邻小区LF安次文兴办公楼NRT-3-share、PCI=68信号RSRP逐渐好于主服小区4dB，手机上报A3事件要求切换到覆盖最优小区，但未能切换成功，SINR指标被拉红，严重影响业务质量，继续向西，顺利切换到LF安次达仁堂大药房NRT(反包)-6-share PCI=361小区。
3.2 原因分析频繁上报A3不切换，原因大致分为几类:1：无邻区；2：外部小区数据不准确；3：外部小区存在PCI相同小区；4：XN链路故障；5：基站故障;3.3 问题定位按照上述原因逐步核查，邻区正常、外部小区数据正常，外部小区中不存在PCI相同小区。
站点LF安次石油通信大厦(B-银河局)NRT(铁塔)-share和LF安次文兴办公楼(B-康庄)NRT(自留)-share存在XN链路故障，而LF安次石油通信大厦(B-银河局)NRT(铁塔)-share和LF安次达仁堂大药房NRT(反包)-6-share对应BBU站名LF安次手机大世界(B-建国道机房)NRT(三方)-share XN链路正常，站间切换正常，由此判断优先解决XN链路故障问题；3.4 优化措施XN链路故障是传输测问题，传输反馈主要是传输环与环之间存在故障，环间站点无法PING通，导致XN链路故障；传输核查数据后解决该问题；3.5 优化结果LF安次石油通信大厦(B-银河局)NRT(铁塔)-share与周边站点XN链路正常，使得站间正常切换，保证了网络覆盖的连续性，提升了业务质量；传输链路质量对SA小区间切换影响大，应加大传输链路日常的监控工作及工程质量。
LTE小区重选与切换
6 10/15/2015
For internal use Document ID / v. 0.1 / Life cycle status / Dept. / Author
©2013 Nokia Solutions and Networks. All rights reserved.
LTE小区选择与重选
10/15/2015
For internal use Document ID / v. 0.1 / Life cycle status / Dept. / Author
©2013 Nokia Solutions and Networks. All rights reserved.
Pcompensation = max(PMax –UE Maximum Output Power，0) UE在进行小区选择时，通过测量得到小区的Qrxlevmeas值，通过小区的系统消息及自身能力等级获得S 准则公式中的其他参数，计算得到Srxlev ，然后与0进行比较，如果Srxlev >0，则UE认为该小区满足小区
©2013 Nokia Solutions and Networks. All rights reserved.
重选概述
重选相关的基础知识
小区重选（cell reselection）指UE在空闲模式下通过监测邻区和当前小区的信号质量以选择一个最好的小区提供
服务信号的过程。当邻区的信号质量及电平满足S准则且满足一定重选判决准则时，终端将接入该小区驻留。
小区选择相关的基础知识
小区选择参数在Site Manager中的设置 Qrxlevmin的偏置值Qrxlevminoffset ：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
紧急切换的原因：
1)话音质量差（BER高）。
2)TA过大。
这需要立即切换,否则链路会释放而造成掉话。
4、惩罚值
对切换不成功的小区或由于质差、TA过大而引起切换的小区予以惩罚。
从信号强度和时间上进行惩罚，相应小区在队列表中将滞后。
5、基本排队
根据BTS的测量报告和MS测量报告以及相应的定位算法对候选小区进行排队。
6、辅助无线网络功能评价
在定位算法中，有六个辅助无线网络功能组合在其中：
1)分配到另一个小区
2)多层小区结构
3)子小区结构
4)小区内切换
5)小区范围扩展
6)小区负荷分担
这些功能都会引起MS在通话状态下的切换，所以在正常的信号强度排队的情况下必须同时考虑这些无线网络功能所引起的切换。
7、候选表处理
综合上述的正常定位运算结果及无线网络辅助功能的评价结果，组织侯选表的各种条件有下列六种：
1)分配要求到达
2)AW状态
3)检测到超TA紧急条件
4)检测到质差紧急条件
5)Overlaid/Underlaid子小区切换的要求
6)小区内部切换要求
各种类型切换的优先顺序如下：
对所有的候选小区进行排队，形成一张小区排队表。
8、切换的进行及切换结果反馈：
把选择出来的目标切换小区送至切换程序并进行切换，反馈切换成功与否，并计算惩罚值影响小区切换的因素
1、频率规划，特别是BCCHNO、BSIC规划
2、相邻小区的准确定义及相关参数设置
KHYST、KOFFSET、LHYST、LOFFSET、TRHYST、TROFFSET、AWOFFSET、NCCPERM
3、控制定位算法的各种参数
1)定位参数：AW、MSRXMIN、BSRXMIN、MSRXSUFF、BSRXSUFF、SCHO
2)滤波器长度及斜坡时间：QLENSD、QLENSI、SSLENSD、SSLENSI、SSRAMPSD、
SSRAMPSI
3)定位惩罚参数：PSSBQ、PSSHF、PSSTA、PTIMBQ、PTIMHF、PTIMTA
4、时间提前和质差的紧急切换参数
CELLQ、QLIMDL、QLIMUL、TALIM、BQOFFSET
5、小区的分层结构
LEVEL、LEVTHR、LEVHYST、PSSTEMP、PTIMTEMP
6、BA表激活模式的长度
7、小区内部切换
IHO、MAXIHO、TIHO、TMAXIHO、QOFFSETUL、QOFFSETDL、SSOFFSETUL、SSOFFSETDL
8、小区负荷分担
CLSSTATE、CLSACC、CLSLEVEL、CLSRAMP、HOCLSACC、RHYST
9、分配到其它小区
AW、AWOFFSET、TINITAW
常见的情况：
1．同频同bsic。
造成大量回切
但有时候也会出现这种情况：两个小区同BCCHNO，同NCC，但是不同BCC。
由于某种原因，MS在解码时只解码了NCC而来不及解码BCC(比如由于邻区定义过多，导致对每个邻区的测量时间缩短)，此时尽管两个小区不同BSIC，也会出现跟同频同BSIC相似的情况。
2．注意定位算法中的几个参数
BSRXSUFF/MSRXSUFF/BSRXMIN/MSRXMIN
K_DOWN=P_SS_DOWN-MSRXSUFF
K_UP=P_SS_UP-BSRXSUFF
P_SS_UP=MS_PWR-(BSPWR-RXLEV)
P_SS_DOWN=BSRXPWR-(BSPWR-RXLEV)
在目前采用下行K算法的条件下，MSRXSUFF=0,BSRXSUFF=150
BSRXMIN/MSRXMIN的设置也要合理。
设置的过小会导致切出切入不正常
3．利用NCS统计来合理修改BA表。
BA表的长度不宜过长（建议不要超过18个）。
在站点较稀的地方也不宜过短，避免掉话。
4．分层小区之间的切换
现网1800第一层，900第二层。
同站900、1800之间的切换需要特别关注。
同站小区之间由于覆盖重叠，切换申请数有时会非常多（600次以上）。
对于这种情况，要结合具体的切换申请（KCL切换居多还是HCS切换居多）和HODUPFT,对切换边界进行修改，降低无效切换，从而降低掉话的可能性。
1800小区主要功能是吸收话务，但是由于1800信号在同等情况下比900弱10db
（L900=46.3+33.9log900-13.82logh1-α(h2)+ (44.9-6.55h1)logd+Cm L1800=46.3+33.9log1800-13.82logh1-α(h2)+ (44.9-6.55h1)logd+Cm），因此在很多时候，会出现同站1800吸收话务不够的情况。
这
时，话务均衡跟切换均衡就产生了矛盾。
主张结合NCS统计，合理定义切换边界。
如果在切换边界已经推到很远的情况下还是无法均衡话务，就不要强求。
因为这可能是客观的无线环境、话务结构等造成的，而这些是无法通过修改参数来改变的。
若通过推移切换边界强行让话务驻留在1800而不切往900，可能导致掉话）..
5.在没有特殊要求的情况下，小区的空闲模式/激活模式下的覆盖区域要均衡。
两者是否均衡可根据话务统计中的两项指标比较明显的看出来：起呼比（起呼话务占总话务的比例）和切出切入比（切出次数与切入次数的比值）。
起呼比高、切出切入比大：空闲模式覆盖范围>激活模式覆盖范围
起呼比低、切出切入比小：空闲模式覆盖范围<激活模式覆盖范围
调整空闲模式覆盖范围的手段：
ACCMIN、CRO、PT、TO、BSPWRB/T、小区天线下倾角等
调整激活模式覆盖范围的手段：
KCL切换边界、HCS切换边界、小区分层、BSRXMIN、MSRXMIN、各种惩罚值（PSSTEMP等）、发射功率、小区天线下倾角、启用上行算法等
6．由于数据定义不合理可能导致切换失败率高。
比如MSC数据漏定义、外局相邻小区相关数据未定义等。
这些在话务统计里面可以明显的看出来。
