图谱分析 质谱MS
GCMS工作原理
GCMS工作原理GCMS（Gas Chromatography-Mass Spectrometry）是一种常用的分析技术，结合气相色谱和质谱仪的原理和方法，用于分析和鉴定复杂混合物中的化合物。
下面将详细介绍GCMS的工作原理。
1. 气相色谱（GC）部分：GC是一种基于样品挥发性和分子亲和性的分离技术。
首先，样品通过进样器进入GC柱，柱中填充有选择性的固定相。
然后，通过加热柱和气体载流剂的推动，样品中的化合物会在柱中分离出来。
不同化合物的分离是通过它们与固定相的相互作用力的差异来实现的。
最后，化合物从柱中逐个出来，进入质谱仪进行进一步分析。
2. 质谱（MS）部分：质谱是一种用于分析化合物结构和确定化合物组成的技术。
在GCMS中，化合物从GC柱中进入质谱仪。
首先，化合物被电子轰击，使其分解成离子。
然后，离子会通过一系列的离子透镜和分析器进行分离和加速。
最后，离子到达检测器，产生一个质谱图谱。
质谱图谱显示了化合物的质量-荷质比（m/z）和相对丰度，可以用于鉴定和定量化合物。
3. 工作原理：GCMS的工作原理可以总结为以下几个步骤：- 进样：样品通过进样器进入GC柱。
- 分离：样品中的化合物在GC柱中被分离。
- 挥发性化合物从柱中脱附出来，进入质谱仪。
- 质谱仪中的电子轰击离子化化合物。
- 离子通过离子透镜和分析器进行分离和加速。
- 离子到达检测器，产生质谱图谱。
- 质谱图谱用于鉴定和定量化合物。
GCMS广泛应用于环境、食品、药物、毒理学等领域。
它可以分析和鉴定各种化合物，包括有机物、无机物、挥发性和非挥发性物质等。
由于其高分辨率、高灵敏度和高选择性，GCMS成为现代化学分析的重要工具。
总结起来，GCMS工作原理是将样品通过气相色谱分离，然后进入质谱仪进行质谱分析。
通过GC和MS的结合，GCMS能够提供高效、准确的化合物分析和鉴定。
它在科学研究、环境监测、食品安全等领域发挥着重要作用。
质谱法MS 仪器分析章节归纳总结思维导图-高清脑图模板
c.离子阱式
d.飞行时间
优点：测离子的质核比没有上限；可获得高分辨质谱，不 同质荷比离子可同时检测，可实现快速的离子传输，结构 简单，便于维护
缺点：要求离子尽可能同时开始飞行，需要脉冲开关
5.离子检测器
接收离子束，将微小离子流放大
a.质量范围
6.主要性能指标
b.分辨率R：质谱仪刚好分开相邻两质谱峰的能力 c.灵敏度
zeV=1/2mv 2 式中，z为电荷数，e为离子的电荷单位，
m为离子的质量，v为离子被加速后运动的速率
表示方法
质谱图/棒图：以质核比为横坐标，以相对强度为纵坐标 质谱表/表格
质谱仪
1.真空系统
避免离子散射以及离子与残余气体分子碰撞引起能量变 化，减小本底与记忆效应
2.样品导入系统
将样品气化送入离子源
β-H转移到饱和杂原子上，伴随α键的断裂 常见于醚，酯，酚，胺，酰胺等化合物质谱中
3.四元环过渡态重排βH+α
简单裂解 重排裂解
分子式确定 裂解类型
质谱法MS
基本原理
基本原理
将样品分子离子化后经加速进入磁场中，在高压电场的作用下，质量为m的正离子在磁感应强度H的磁场作用下作垂直于磁场 方向的圆周运动。其动能与加速电压V及电荷z有关。具有速率v的带电粒子进入质量分析器的电磁场中，根据所选择的不同分 离方式，最终实现各种离子按m/z进行分离，按各离子的m/z顺序对各离子信号相对强度大小进行记录的图谱即为质谱图。
m+
=(m2+
)2
/m1+
主要离子 谱图解析
同位素丰度比
4.同位素离子（计算分子式）：含有重同位素的离子（由 同位素离子产生的不同质量的质谱峰称同位素峰）

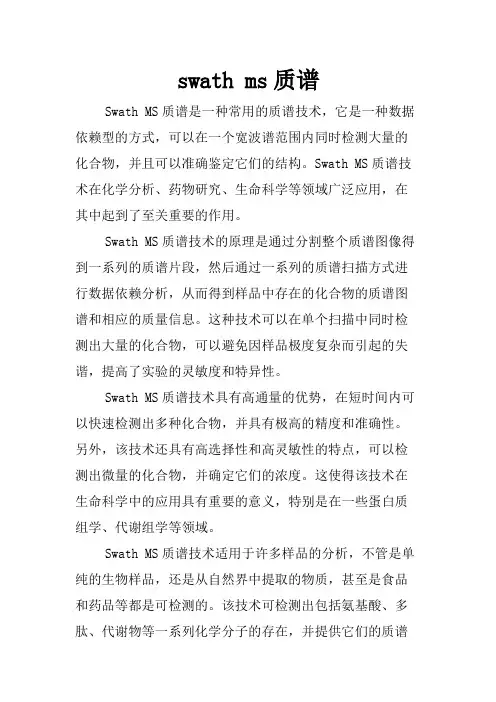

swath ms质谱
swath ms质谱Swath MS质谱是一种常用的质谱技术，它是一种数据依赖型的方式，可以在一个宽波谱范围内同时检测大量的化合物，并且可以准确鉴定它们的结构。
Swath MS质谱技术在化学分析、药物研究、生命科学等领域广泛应用，在其中起到了至关重要的作用。
Swath MS质谱技术的原理是通过分割整个质谱图像得到一系列的质谱片段，然后通过一系列的质谱扫描方式进行数据依赖分析，从而得到样品中存在的化合物的质谱图谱和相应的质量信息。
这种技术可以在单个扫描中同时检测出大量的化合物，可以避免因样品极度复杂而引起的失谐，提高了实验的灵敏度和特异性。
Swath MS质谱技术具有高通量的优势，在短时间内可以快速检测出多种化合物，并具有极高的精度和准确性。
另外，该技术还具有高选择性和高灵敏性的特点，可以检测出微量的化合物，并确定它们的浓度。
这使得该技术在生命科学中的应用具有重要的意义，特别是在一些蛋白质组学、代谢组学等领域。
Swath MS质谱技术适用于许多样品的分析，不管是单纯的生物样品，还是从自然界中提取的物质，甚至是食品和药品等都是可检测的。
该技术可检测出包括氨基酸、多肽、代谢物等一系列化学分子的存在，并提供它们的质谱图谱和质量信息。
在生命科学中，Swath MS质谱技术可以用于代谢组学、蛋白质组学、脂质组学等方面的研究，有助于检测、研究和理解生物相关的各种复杂物质。
Swath MS质谱技术的应用已经在许多领域得到了广泛应用，包括医学、生物学、环境科学等。
在医学研究中，Swath MS质谱技术可以用来发现新的药物和治疗方法，提供药物代谢产物的质谱图谱和浓度信息等。
在生物学中，Swath MS可作为一种高通量的质谱方法，可以应用在基因组学，蛋白质组学以及代谢组学等领域，可以对生物样本进行高效、快速、精准的检测和分析。
总之，Swath MS质谱技术是一种广泛应用的质谱技术，具有高通量、准确性高、具有高选择性和高灵敏性等特点。
gc ms实验报告
gc ms实验报告《GC-MS实验报告：解析化学物质的秘密》GC-MS（气相色谱-质谱联用）是一种常用的分析技朧，它结合了气相色谱和质谱两种分析方法，能够对化学物质进行高效、准确的分析和鉴定。
在本次实验中，我们将使用GC-MS技术，对一些化学物质进行分析，以揭示它们的化学结构和性质。
首先，我们选取了一些常见的有机化合物作为实验样品，包括醇类、酮类、醛类、酯类等。
通过气相色谱分离，我们成功地将这些化合物分离开来，并得到了它们的色谱图谱。
然后，将这些化合物送入质谱仪进行质谱分析，得到了它们的质谱图谱。
通过对色谱图和质谱图的分析，我们可以准确地确定化合物的分子结构和分子量。
接下来，我们对这些化合物进行了定性定量分析。
通过比对实验样品的色谱图和质谱图与标准品的色谱图和质谱图，我们可以准确地测定出实验样品中各种化合物的含量。
这为我们进一步研究化合物的性质和应用提供了重要的数据支持。
除了定性定量分析，GC-MS技术还可以用于寻找未知化合物的结构。
通过对未知化合物的色谱图和质谱图进行分析，我们可以逐步推断出其可能的结构，并通过对比已知化合物的数据来确认其结构。
这为我们发现新的化合物和研究未知物质的性质提供了有力的工具。
总之，GC-MS技术在化学分析领域有着广泛的应用，它能够对化学物质进行高效、准确的分析和鉴定，为化学研究和应用提供了重要的支持。
通过本次实验，我们对GC-MS技术有了更深入的了解，并对其在化学研究中的重要作用有了更加清晰的认识。
希望通过我们的努力，能够为化学研究和应用领域的发展做出更大的贡献。
材料表征方法
有效放大倍数：显微镜能分辨的最小距离放大到人眼能分辨的程度。
1. 加速电压：是指电子枪的阳极相对于阴极的电压，它决定了电子枪发射的电子的 能量和波长。
（四）样品制备方法
▪ 对于材料研究用的TEM试样大致有三种类型：
① 超细粉末颗粒：用超声波分散器将需要观察的 粉末在溶液（不与粉末发生作用的）中分散成 悬浮液。用滴管滴几滴在覆盖有碳加强火棉胶 支持膜的电镜铜网上。待其干燥（或用滤纸吸 干）后，再蒸上一层碳膜，即成为电镜观察用 的粉末样品。
③ 复型膜：用对电子束透明的薄膜把材料 表面或断口的形貌复制下来
（五）透射电子显微镜应用
1. 利用质厚衬度对样品进行一般形貌观察；
2. 利用电子衍射、微区电子衍射，对样品进行 物相分析，从而确定材料的物相、晶系甚至 空间群；
3. 观察晶体中存在的结构缺陷，确定缺陷种类， 估算缺陷密度；
4. 利用TEM所附加的能量色散X射线质谱仪或电 子能量损失谱仪对样品微区元素进行分析；
（一）场离子显微镜的结构
▪ 场离子显微镜结构如图所示，其主要结构为一 玻璃真空容器，平坦的底部内侧涂有荧光粉， 用于显示图像。 被检测样品为阳极（一般为单 晶细丝，顶端曲率半径约为20~200nm的针尖）， 把样品置于高真空的空间中，并固定在容器的 轴线上，在空间中放入成像气体(He、Ne、Ar等) 中。
▪ 间歇式进样系统系统可用于气体、液体 和中等蒸气压的固体样品进样，直接探 针进样对那些在间歇式进样系统的条件 下无法变成气体的固体、热敏性固体及 非挥发性液体试样，可直接引人到离子 源中。
2. 电离系统
▪ 功能是将进样系统引入的气态样品分子转化成 离子。由于离子化所需要的能量随分子不同差 异很大，因此，对于不同的分子应选择不同的 离解方法。
蛋白质质谱 - 丁香园—医学药学生命科学专业网站
缺点：
•可检测到的肽段少，对数据库检索是不利的。 • 肽段分子量精确度往往不够理想，影响鉴定结果。肽段分子质量在 2000以上时，在MALDI-TOF-MS中的分辨率会有所下降 。 •无法进行混合蛋白质鉴定 •翻译后修饰鉴定能力稍低
LTQ（ESI-MS/MS）
由于该质谱具有高效液相分离与MS/MS结构分析功能，可以获得检测到 的每一肽段的序列。根据一级质谱(MS)测得的精确分子质量和串联质谱 (MS/MS)所得的序列信息，通过蛋白质数据库的检索鉴定蛋白质种类。 优点：
总离子可信度
肽段序列
实际分子量 理论分子量
起始氨基酸位置 结束氨基酸位置
肽段离子得分
肽段固定修饰
分子量误差
肽段可信度
MS-MS (SeQuest)
BuildSummary
LTQ质谱（BuildSummary软件）结果说明
唯一肽段数 鉴定的肽段数 搜索到的蛋白 蛋白鉴定覆盖率 蛋白理论分子量 蛋白理论等电点 搜索到的蛋白可能有多个gi号，取最典型的gi号，选取次序为：sp > ref > first gi_number
• MALDI的原理是用激光照射样品与基质形成的共结晶薄膜，基质从激 光中吸收能量传递给生物分子，而电离过程中将质子转移到生物分子 或从生物分子得到质子，而使生物分子电离的过程。因此它是一种软 电离技术，适用于混合物及生物大分子的测定。
• TOF的原理是离子在电场作用下加速飞过飞行管道，根据到达检测器 的飞行时间不同而被检测即测定离子的质荷比（M/Z）与离子的飞行 时间成正比 ，检测离子。
压力差推动质子化样品进入质 量分析器进行检测 。
实验原理
适用样品
• 一般建议样品为溶液或考染胶。若为银染胶，需要采取快 速银染（即同质谱鉴定兼容）的方法染色。 • 溶液中一般不要有SDS、CHAPS、Triton X-100、NP40及 吐温 20、40等系列的去污剂。盐浓度小于50mM • 溶液样品蛋白浓度一般不小于1mg/ml，蛋白总量不小于 10ug。
液相色谱-质谱联用技术(LC-MS)的各种模式探索1
实验七液相色谱-质谱联用技术（LC-MS）的各种模式探索一、实验目的1、了解LC-MS的主要构造和基本原理；2、学习LC-MS的基本操作方法；3、掌握LC-MS的六种操作模式的特点及应用。
二、实验原理1、液质基本原理及模式介绍液相色谱-质谱法（Liquid Chromatography/Mass Spectrometry，LC-MS）将应用范围极广的分离方法——液相色谱法与灵敏、专属、能提供分子量和结构信息的质谱法结合起来，必然成为一种重要的现代分离分析技术。
但是，LC是液相分离技术，而MS是在真空条件下工作的方法，因而难以相互匹配。
LC-MS经过了约30年的发展，直至采用了大气压离子化技术（Atmospheric pressure ionization，API）之后，才发展成为可常规应用的重要分离分析方法。
现在，在生物、医药、化工、农业和环境等各个领域中均得到了广泛的应用，在组合化学、蛋白质组学和代谢组学的研究工作中，LC-MS已经成为最重要研究方法之一。
质谱仪作为整套仪器中最重要的部分，其常规分析模式有全扫描模式（Scan）、选择离子监测模式（SIM）。
（一）全扫描模式方式（Scan）：最常用的扫描方式之一，扫描的质量范围覆盖被测化合物的分子离子和碎片离子的质量，得到的是化合物的全谱，可以用来进行谱库检索，一般用于未知化合物的定性分析。
实例：（Q1 = 100-259m/z）（二）选择离子监测模式（Selective Ion Monitoring，SIM）：不是连续扫描某一质量范围，而是跳跃式地扫描某几个选定的质量，得到的不是化合物的全谱。
主要用于目标化合物检测和复杂混合物中杂质的定量分析。
实例：（Q1 = 259m/z）本实验采用三重四极杆质谱仪（Q1：质量分析器；Q2：碰撞活化室；Q3：质量分析器），由于多了Q2、Q3的存在，在分析测试的模式上又多了四种选择：（三）子离子扫描模式（Product Scan）：第一个质量分析器固定扫描电压，选择某一质量离子（母离子）进入碰撞室，发生碰撞解离产生碎片离子，第二个质量分析器进行全扫描，得到的所有碎片离子都是由选定的母离子产生的子离子，没有其它的干扰。
化学实验中的常见质谱分析方法
化学实验中的常见质谱分析方法在化学实验中，质谱分析方法被广泛应用于物质的鉴定、结构分析以及反应机理的研究等方面。
通过质谱仪器的测量，我们可以获得物质分子的质量信息和碎片离子的相对丰度，从而推断出物质的分子结构、化学组成和性质等重要信息。
本文将介绍几种常见的质谱分析方法及其原理，并讨论其在化学实验中的应用。
一、质谱分析方法1. 电子轰击离子化质谱法（EI-MS）电子轰击离子化质谱法是最常用的质谱分析方法之一。
其原理是在真空条件下，将待分析样品通过电子轰击使其产生离子化，然后通过质谱仪器进行质量分析。
通过测量生成的离子的质量-荷比（m/z）比值，可以确定分子离子的质量，并推断出物质的结构。
该方法具有高灵敏度和分辨率高的优点，适用于大多数有机化合物的分析。
2. 化学电离质谱法（CI-MS）化学电离质谱法是一种常用的质谱分析方法，其主要特点是在质谱仪器中加入高速气流，通过化学反应的方式将待分析样品转化为离子。
相比于电子轰击离子化质谱法，化学电离质谱法可以将样品中的非挥发性化合物转化为易挥发的离子，从而提高分析的灵敏度。
该方法广泛应用于药物代谢、天然产物分析和农药残留等领域。
3. 电喷雾质谱法（ESI-MS）电喷雾质谱法是一种常见的离子化技术，其原理是通过电场作用将液相样品转化为气相离子。
在电喷雾过程中，待分析样品溶解于溶剂中，并通过高电压加速离子化。
该方法适用于极性和中性化合物的分析，特别是在生物医药领域中，常用于蛋白质和核酸的质谱分析。
二、质谱分析在化学实验中的应用1. 化合物的鉴定与结构分析质谱分析在化合物的鉴定与结构分析中具有不可替代的作用。
通过测量待分析样品的质谱图谱，包括分子离子峰和碎片峰等信息，我们可以推断出有机化合物的分子式、结构以及它们之间的关系。
这对于新合成化合物的鉴定、天然产物的结构分析以及有机反应的机理研究等方面具有重要意义。
2. 反应过程的在线监测质谱分析方法还可以应用于反应过程的在线监测。
GC-MS工作原理
GC-MS工作原理
引言概述：
气相色谱-质谱联用技术（Gas Chromatography-Mass Spectrometry，GC-MS）是一种高效的分析方法，结合了气相色谱和质谱两种技术，能够快速、准确地分析复杂混合物中的化合物。
本文将详细介绍GC-MS的工作原理。
一、气相色谱部分：
1.1 色谱柱：GC-MS中的气相色谱部分主要通过色谱柱进行分离。
色谱柱的种
类和长度会影响分离效果。
1.2 载气：色谱柱中的载气在分离化合物的过程中起到推动作用，常用的载气
有氮气、氦气等。
1.3 样品进样：样品通过进样口注入色谱柱中，不同化合物会在色谱柱中以不
同速度移动。
二、质谱部分：
2.1 离子化：在质谱部分，化合物会被离子化，通常采用电子轰击或化学离子
化的方法。
2.2 质谱仪器：GC-MS中的质谱部分主要由离子源、质量分析器和检测器组成，离子源将化合物离子化，质量分析器将离子进行分析，检测器检测质谱信号。
2.3 质谱图谱：通过质谱仪器得到的质谱图谱可以帮助鉴定化合物的结构和分
子量。
三、数据处理部分：
3.1 质谱库匹配：得到的质谱数据可以与质谱库进行匹配，帮助鉴定未知化合物。
3.2 峰识别：通过对色谱图谱和质谱图谱的分析，可以识别出不同化合物的峰。
3.3 定量分析：GC-MS也可以用于定量分析，通过峰面积和标准曲线计算出化
合物的浓度。
四、应用领域：
4.1 环。
质谱定性分析及图谱解析PPT课件
比最大的峰是否在所有的峰中最后消
失。最后消失的峰即为分子离子峰。
整理版课件
12
MS
有机化合物的质谱分析，最常应
用电子轰击源作离子源，但在应用这
种离子源时，有的化合物仅出现很弱
的，有时甚至不出现分子离子分子峰，
这样就使质谱失去一个很重要的作用。
为了得到分子离子峰，可以改用其它
一些离子源，如场致电离源、化学电
17
MS
8.4.2 分子式的确定
各元素具有一定的同位素 天然丰度，因此不同的分子式， 其M+1/M和M+2/M的百分比都将 不同。
整理版课件
18Biblioteka MS若以质谱法测定分子离子峰及
其 分 子 离 子 的 同 位 素 峰 （ M+1 ，
M+2 ） 的 相 对 强 度 ， 就 能 根 据
M+1/M 和 M+2/M 的 百 分 比 确 定 分
最接近的是第5式（C9H10O2）， 这 个 式 子 的 M+2 也 与 0.9 很 接 近 ，
因此分子式应为整理版C课件9H10O2。
23
MS
8.4.3 根据裂解模型鉴定化合物和确定结构
各种化合物在一定能量的离子源中是按照 一定的规律进行裂解而形成各种碎片离子的， 因而所得到的质谱图也呈现一定的规律。所 以根据裂解后形成各种离子峰就可以鉴定物 质的组成及结构。
取长补短。
整理版课件
35
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
就不是分子离子峰。
整理版课件
7
MS
（3）分子离子峰与邻近峰的质量差是否
合理。如有不合理的碎片峰，就不是分
